Efi
- 1. 1 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Electronic Fuel Injection

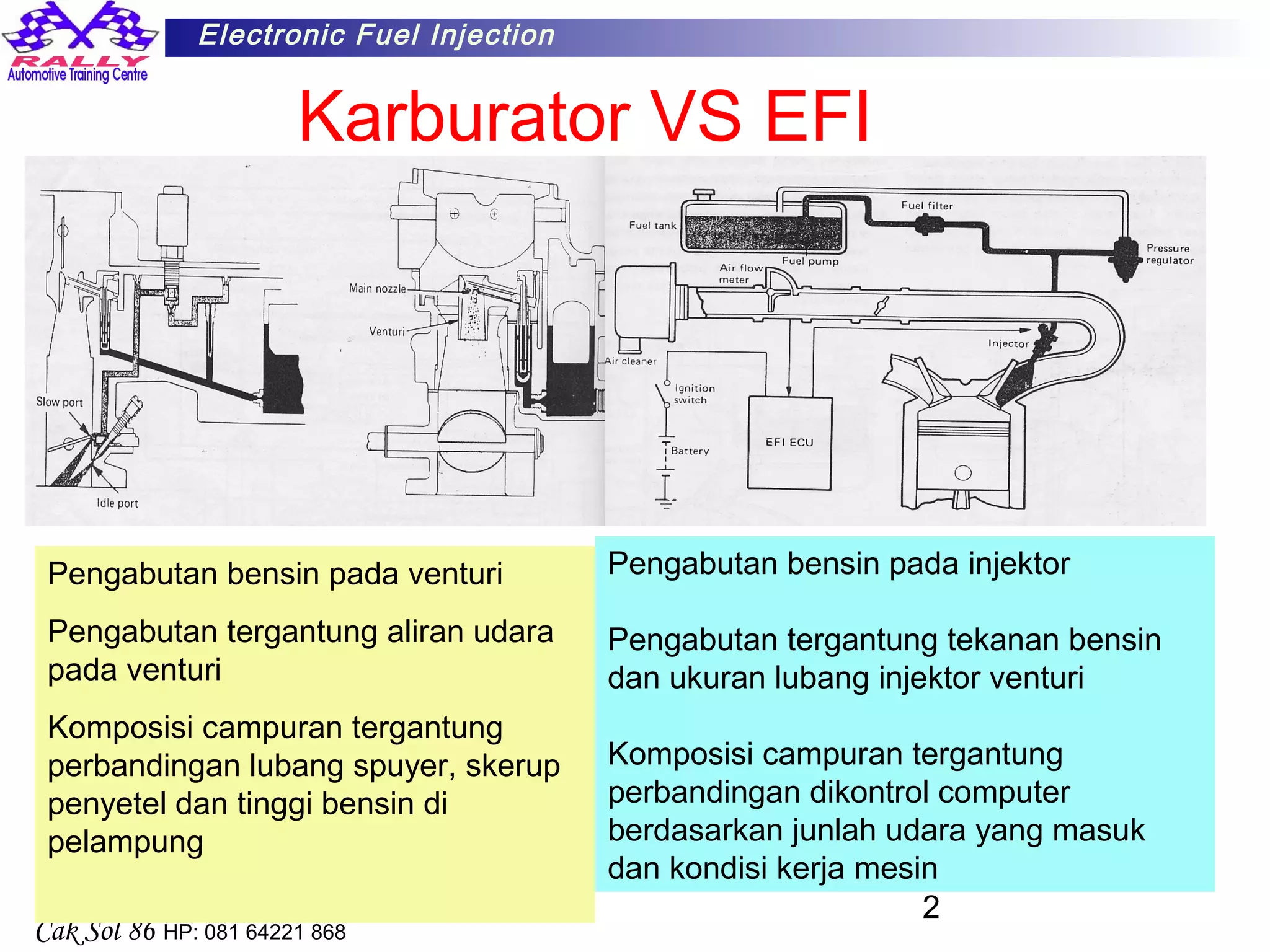

- 2. 2 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Karburator VS EFI Pengabutan bensin pada venturi Pengabutan tergantung aliran udara pada venturi Komposisi campuran tergantung perbandingan lubang spuyer, skerup penyetel dan tinggi bensin di pelampung Pengabutan bensin pada injektor Pengabutan tergantung tekanan bensin dan ukuran lubang injektor venturi Komposisi campuran tergantung perbandingan dikontrol computer berdasarkan junlah udara yang masuk dan kondisi kerja mesin

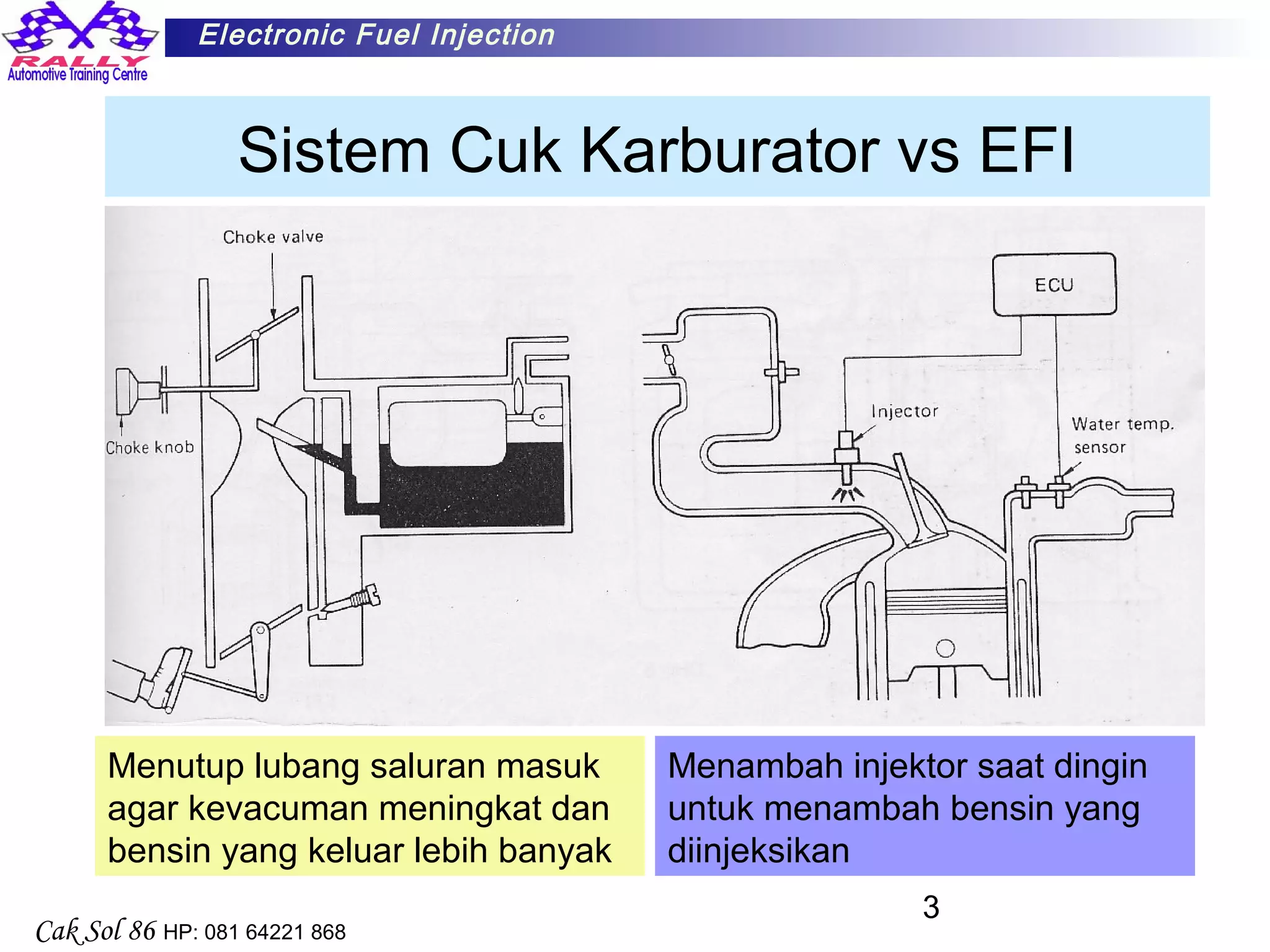

- 3. 3 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Sistem Cuk Karburator vs EFI Menutup lubang saluran masuk agar kevacuman meningkat dan bensin yang keluar lebih banyak Menambah injektor saat dingin untuk menambah bensin yang diinjeksikan

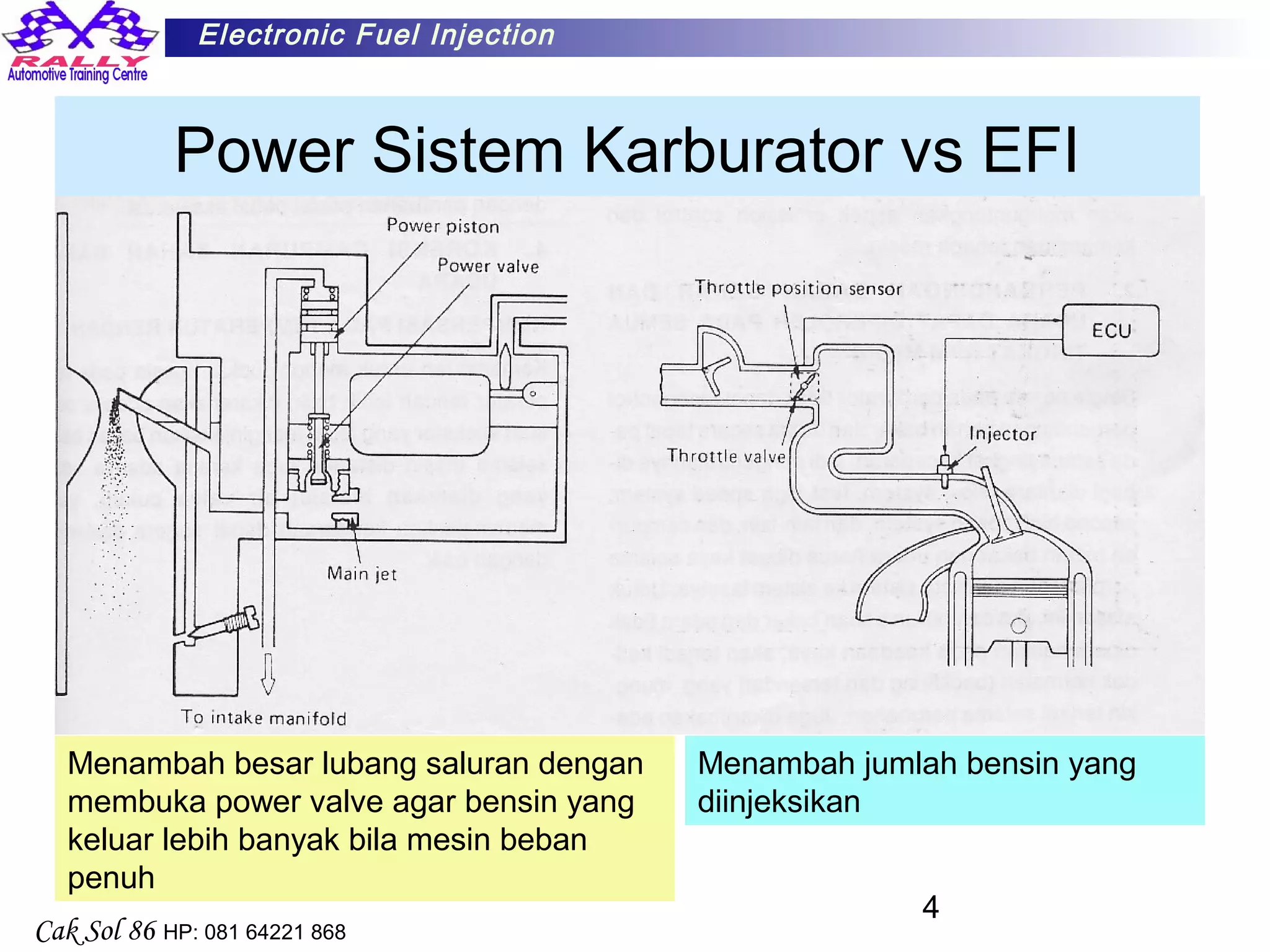

- 4. 4 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Power Sistem Karburator vs EFI Menambah besar lubang saluran dengan membuka power valve agar bensin yang keluar lebih banyak bila mesin beban penuh Menambah jumlah bensin yang diinjeksikan

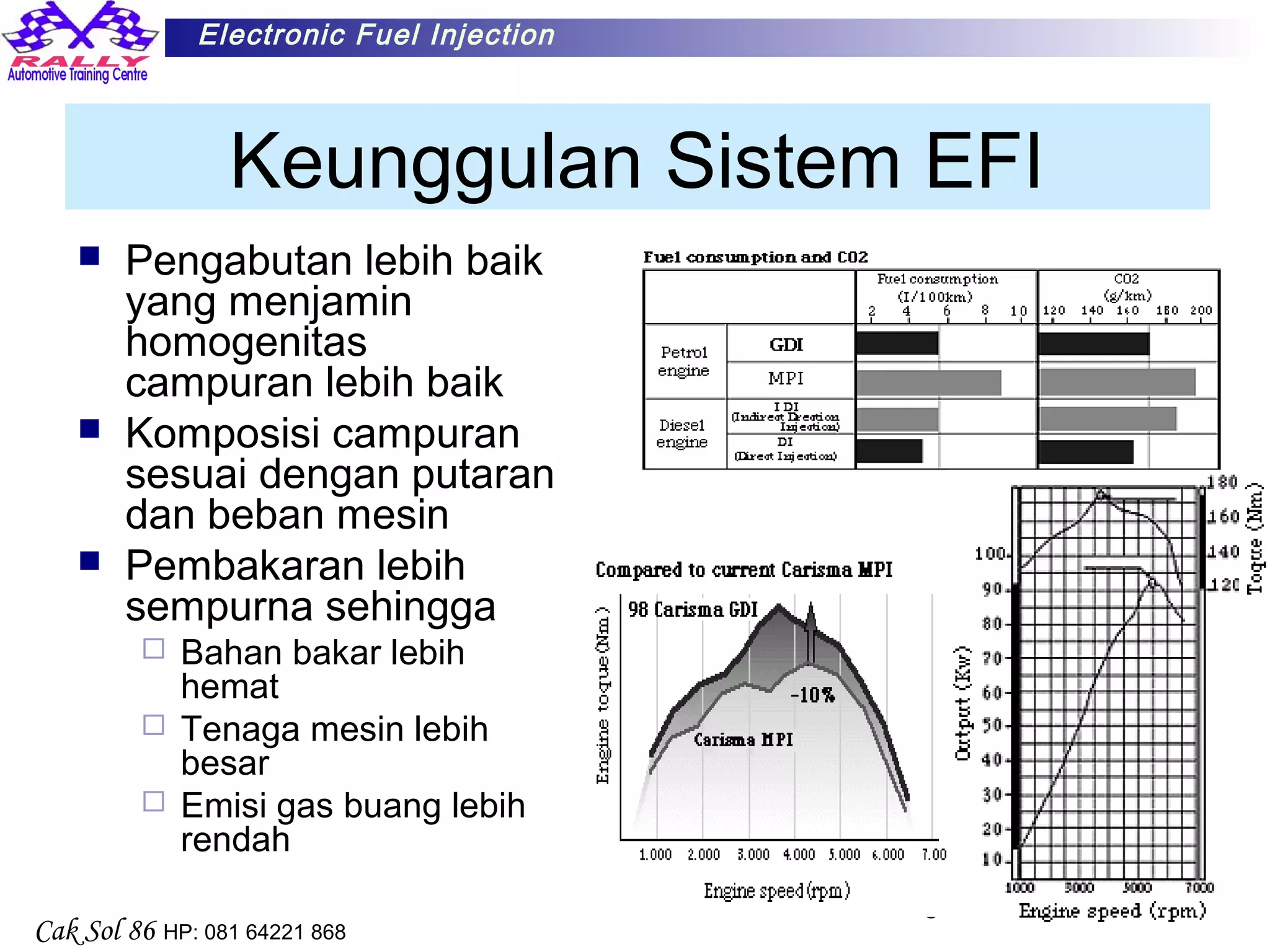

- 5. 5 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Keunggulan Sistem EFI Pengabutan lebih baik yang menjamin homogenitas campuran lebih baik Komposisi campuran sesuai dengan putaran dan beban mesin Pembakaran lebih sempurna sehingga Bahan bakar lebih hemat Tenaga mesin lebih besar Emisi gas buang lebih rendah

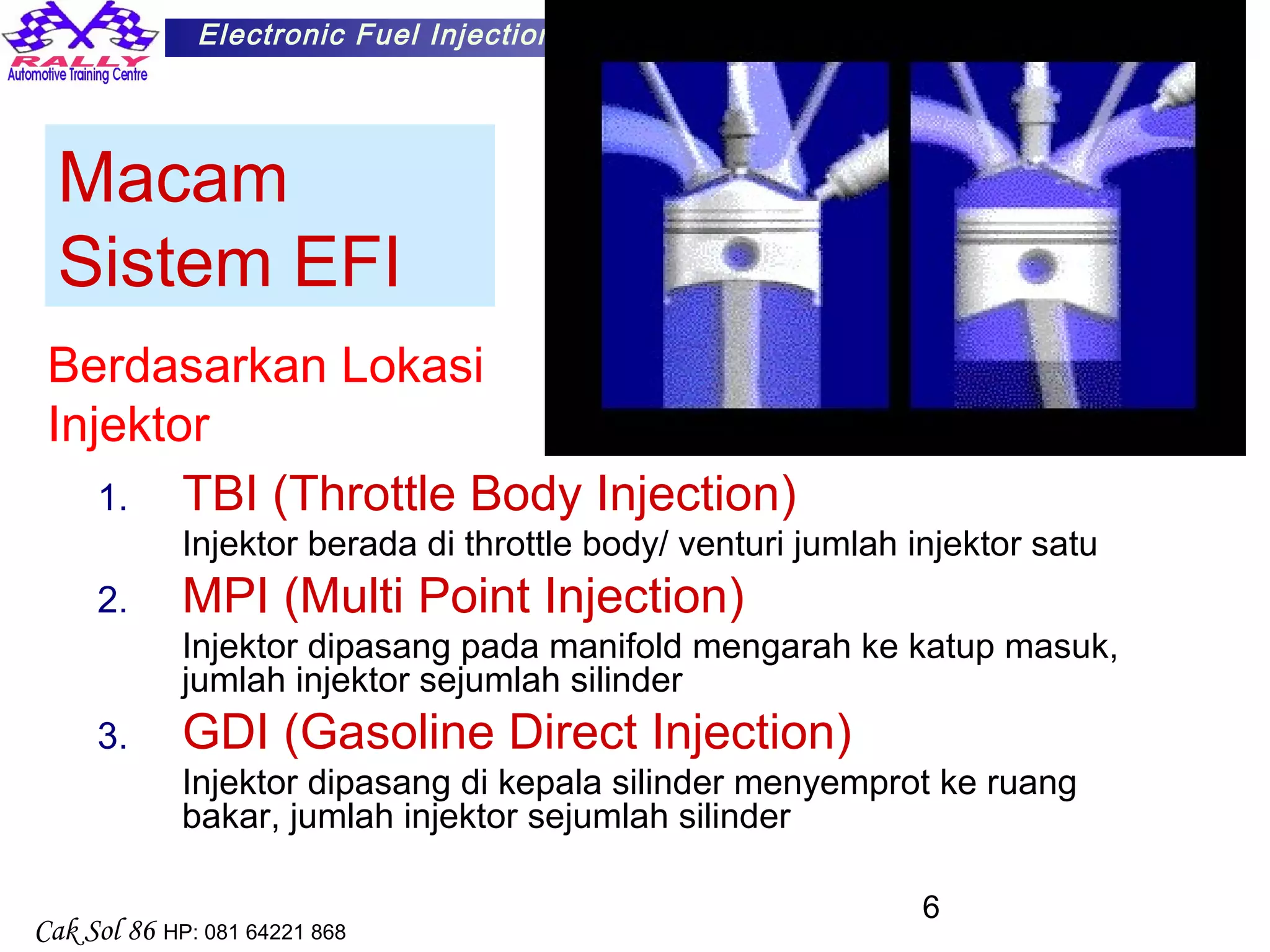

- 6. 6 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Macam Sistem EFI 1. TBI (Throttle Body Injection) Injektor berada di throttle body/ venturi jumlah injektor satu 2. MPI (Multi Point Injection) Injektor dipasang pada manifold mengarah ke katup masuk, jumlah injektor sejumlah silinder 3. GDI (Gasoline Direct Injection) Injektor dipasang di kepala silinder menyemprot ke ruang bakar, jumlah injektor sejumlah silinder Berdasarkan Lokasi Injektor

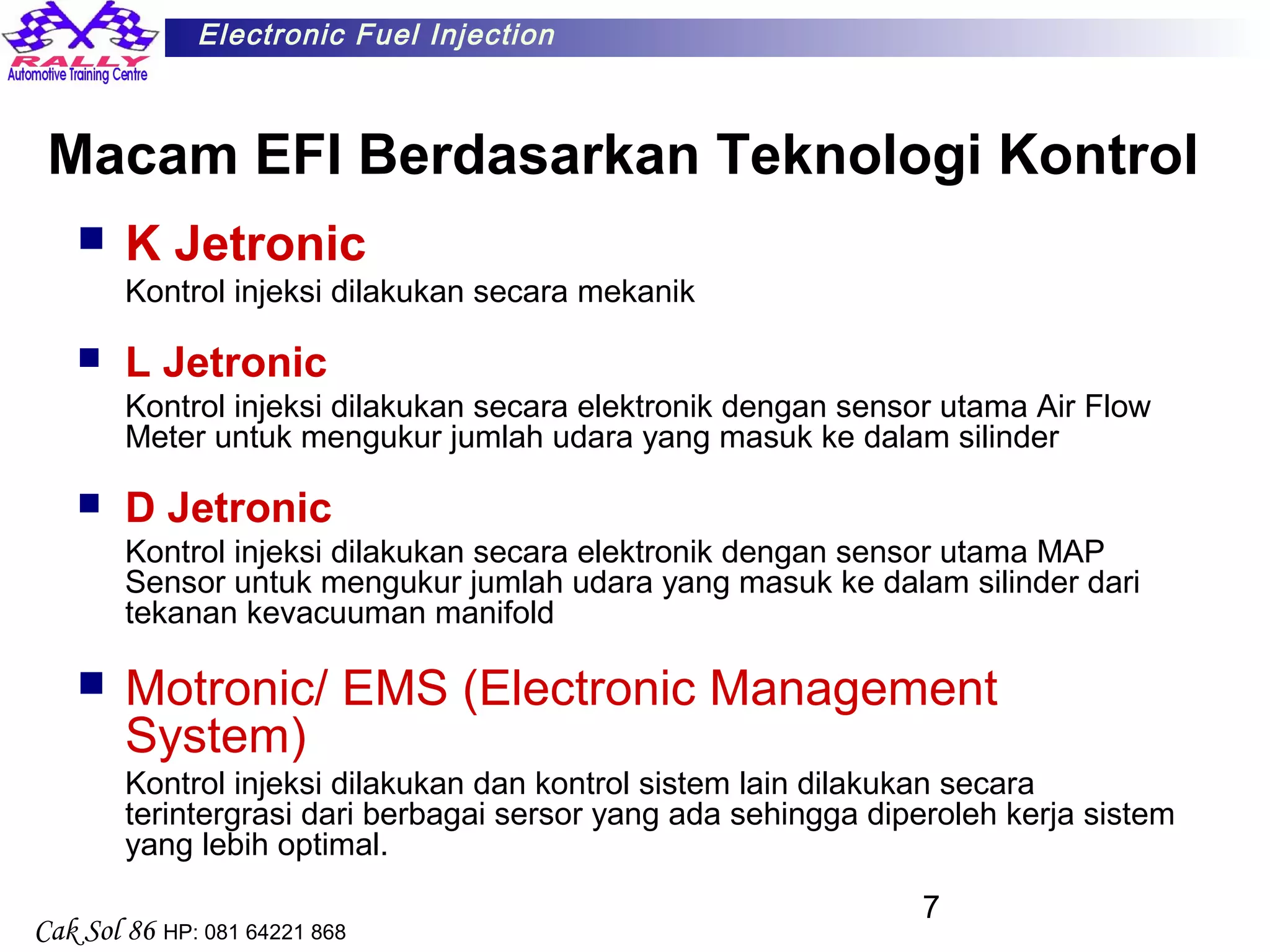

- 7. 7 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Macam EFI Berdasarkan Teknologi Kontrol K Jetronic Kontrol injeksi dilakukan secara mekanik L Jetronic Kontrol injeksi dilakukan secara elektronik dengan sensor utama Air Flow Meter untuk mengukur jumlah udara yang masuk ke dalam silinder D Jetronic Kontrol injeksi dilakukan secara elektronik dengan sensor utama MAP Sensor untuk mengukur jumlah udara yang masuk ke dalam silinder dari tekanan kevacuuman manifold Motronic/ EMS (Electronic Management System) Kontrol injeksi dilakukan dan kontrol sistem lain dilakukan secara terintergrasi dari berbagai sersor yang ada sehingga diperoleh kerja sistem yang lebih optimal.

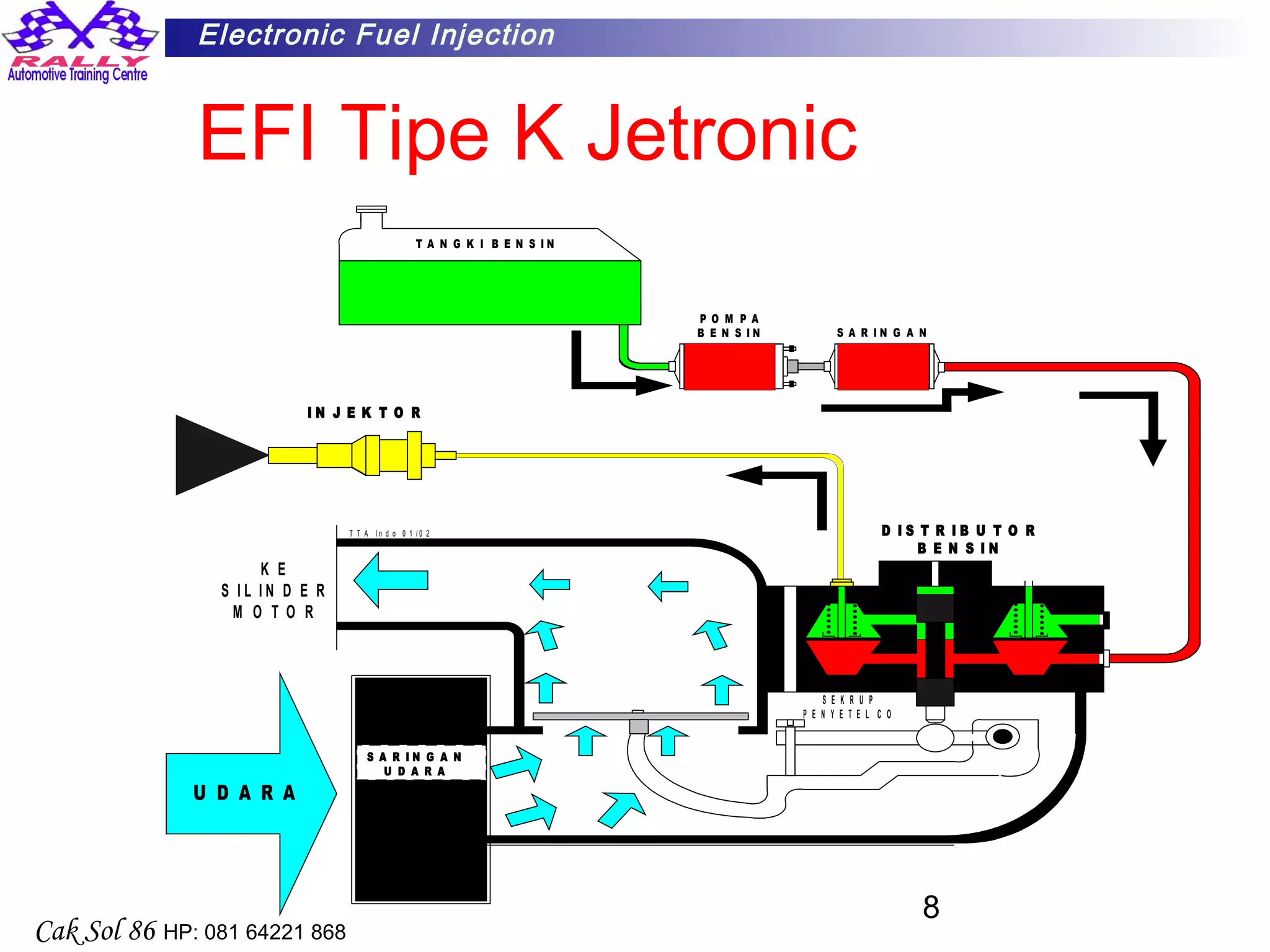

- 8. 8 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 EFI Tipe K Jetronic T A N G K I B E N S I N P O M P A B E N S I N S A R I N G A N S A R I N G A N U D A R A U D A R A K E S I L I N D E R M O T O R I N J E K T O R D I S T R I B U T O R B E N S I N S E K R U P P E N Y E T E L C O T T A I n d o 0 1 / 0 2

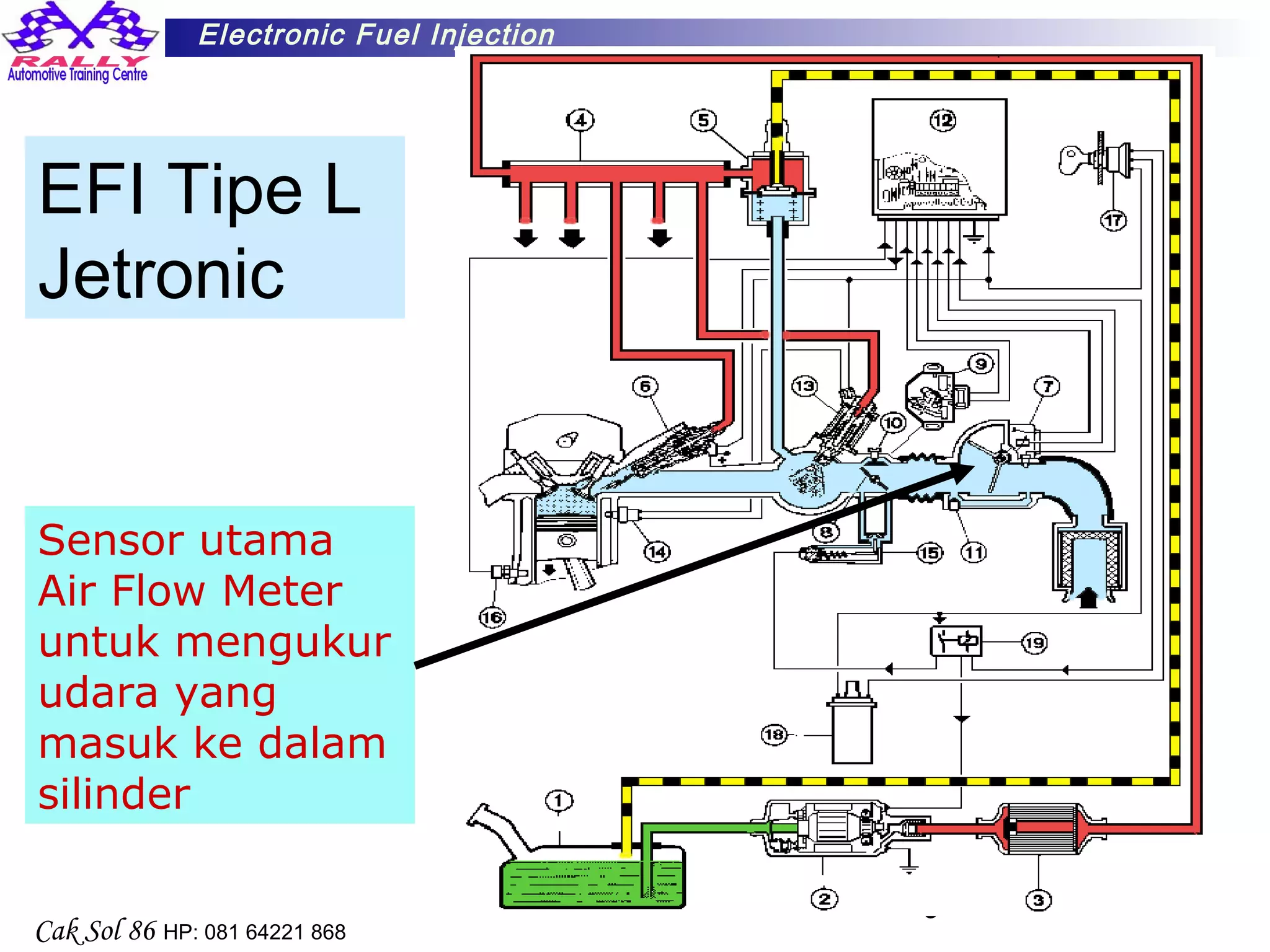

- 9. 9 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 EFI Tipe L Jetronic Sensor utama Air Flow Meter untuk mengukur udara yang masuk ke dalam silinder

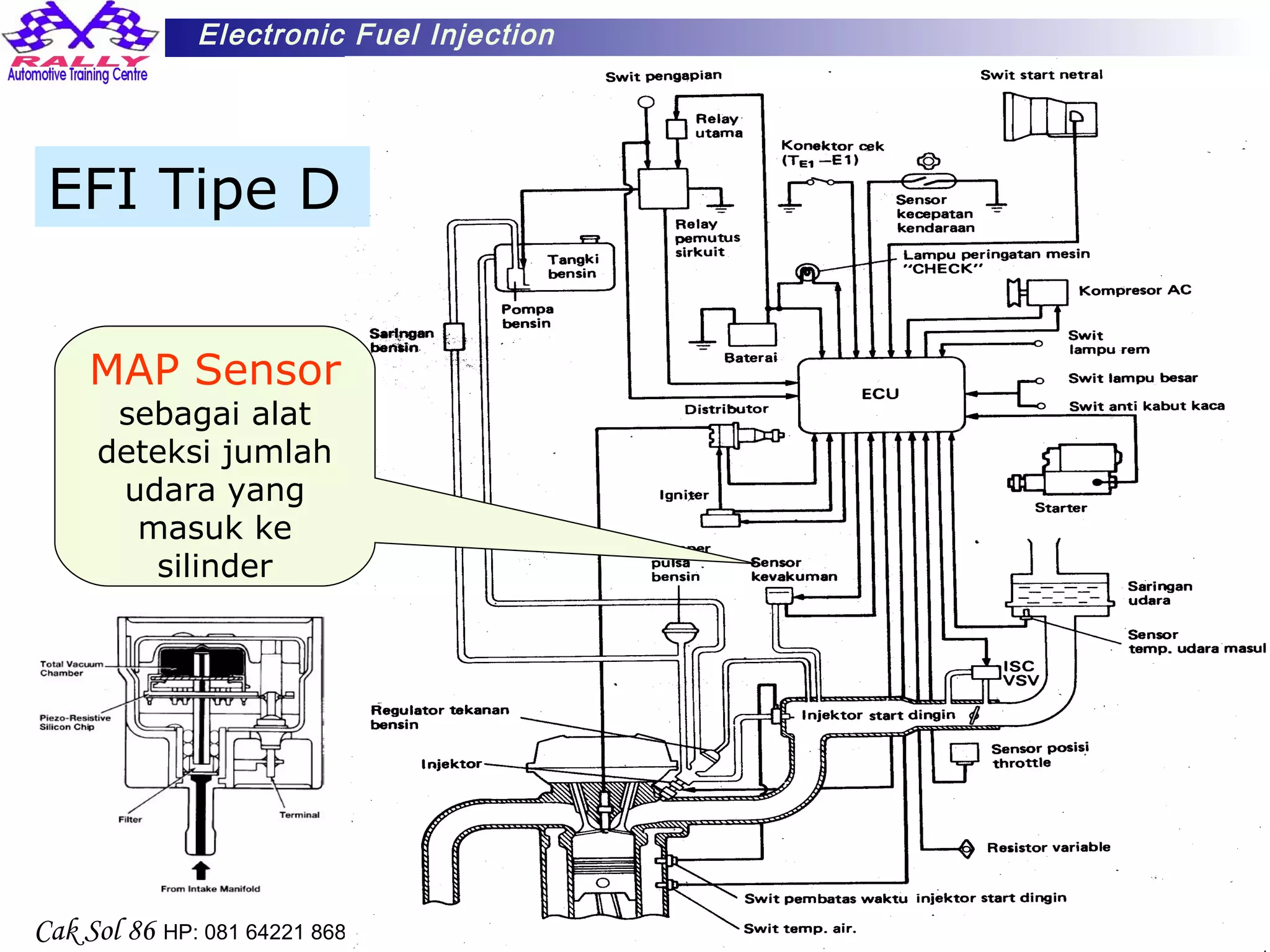

- 10. 10 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 EFI Tipe D MAP Sensor sebagai alat deteksi jumlah udara yang masuk ke silinder

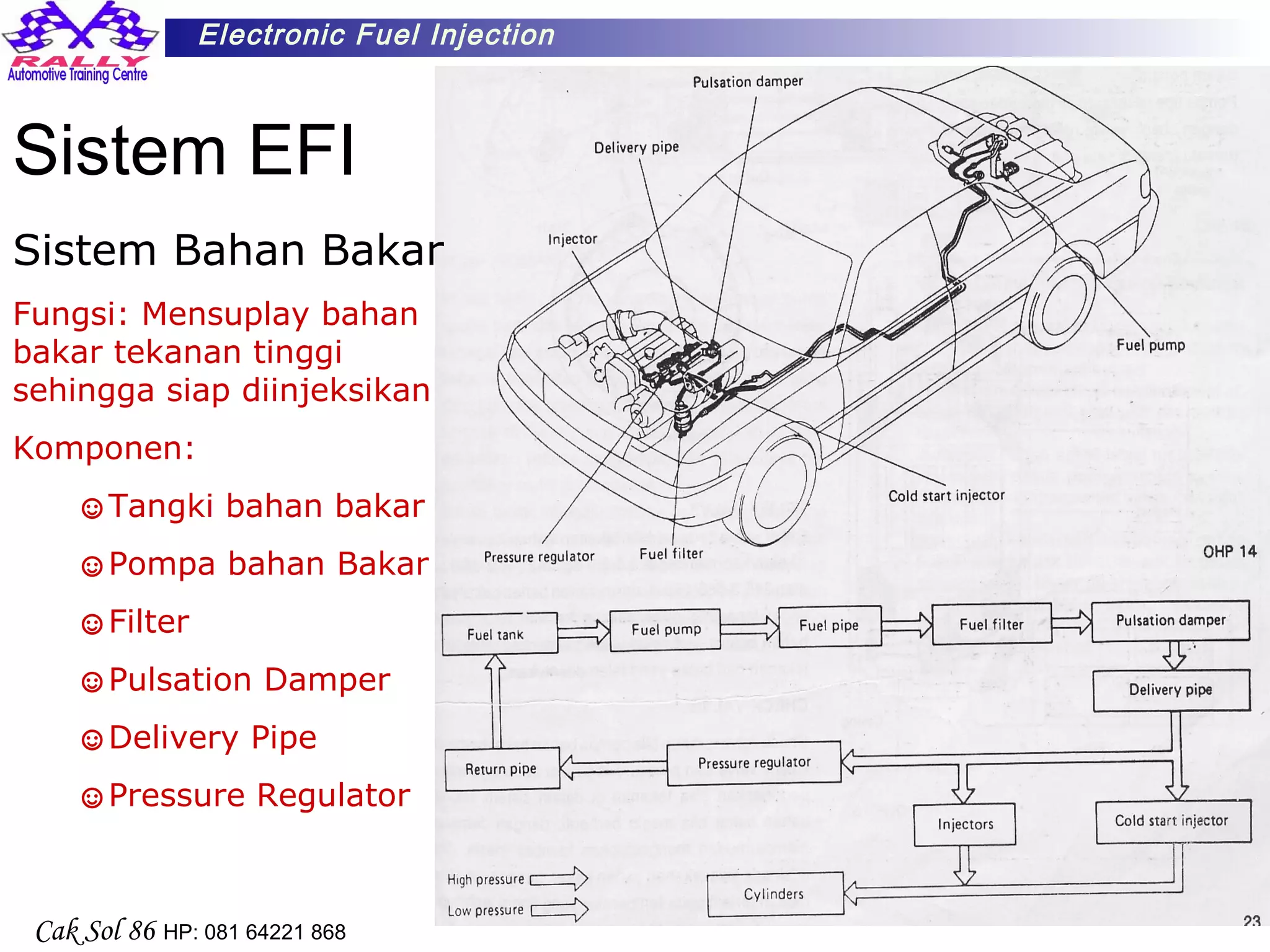

- 11. 11 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Sistem EFI Sistem Bahan Bakar Fungsi: Mensuplay bahan bakar tekanan tinggi sehingga siap diinjeksikan Komponen: ☺Tangki bahan bakar ☺Pompa bahan Bakar ☺Filter ☺Pulsation Damper ☺Delivery Pipe ☺Pressure Regulator

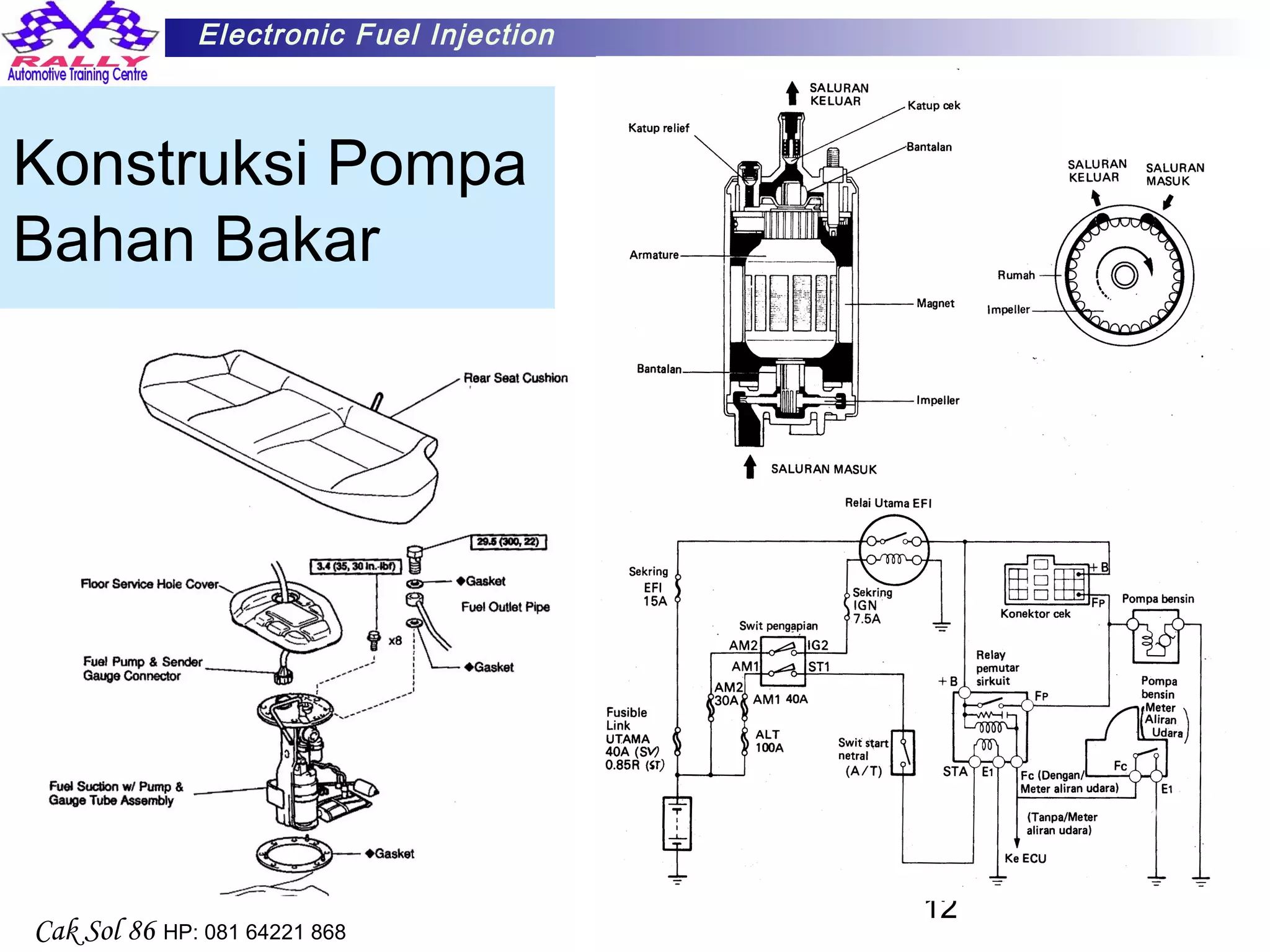

- 12. 12 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Konstruksi Pompa Bahan Bakar

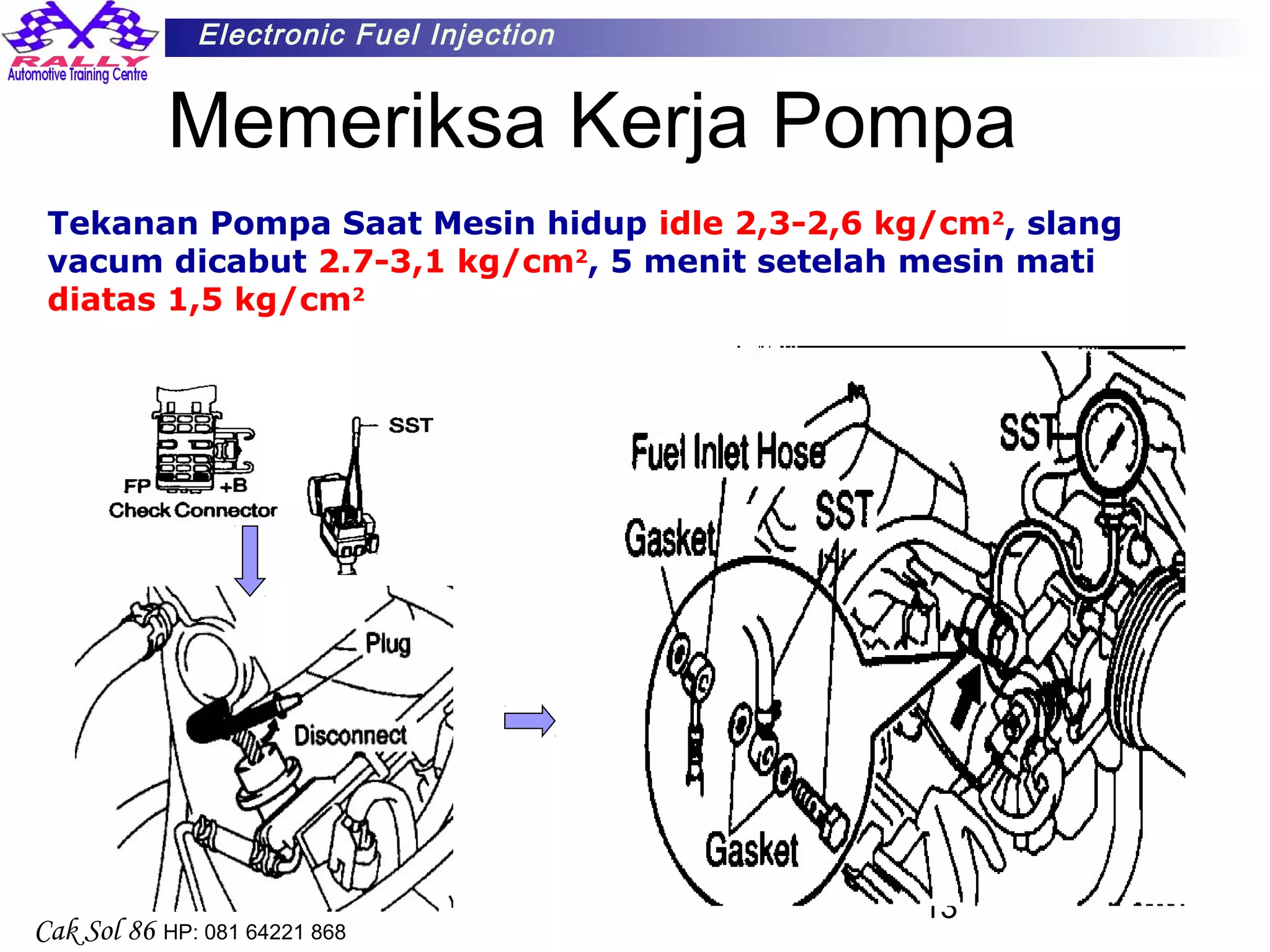

- 13. 13 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Memeriksa Kerja Pompa Tekanan Pompa Saat Mesin hidup idle 2,3-2,6 kg/cm2 , slang vacum dicabut 2.7-3,1 kg/cm2 , 5 menit setelah mesin mati diatas 1,5 kg/cm2

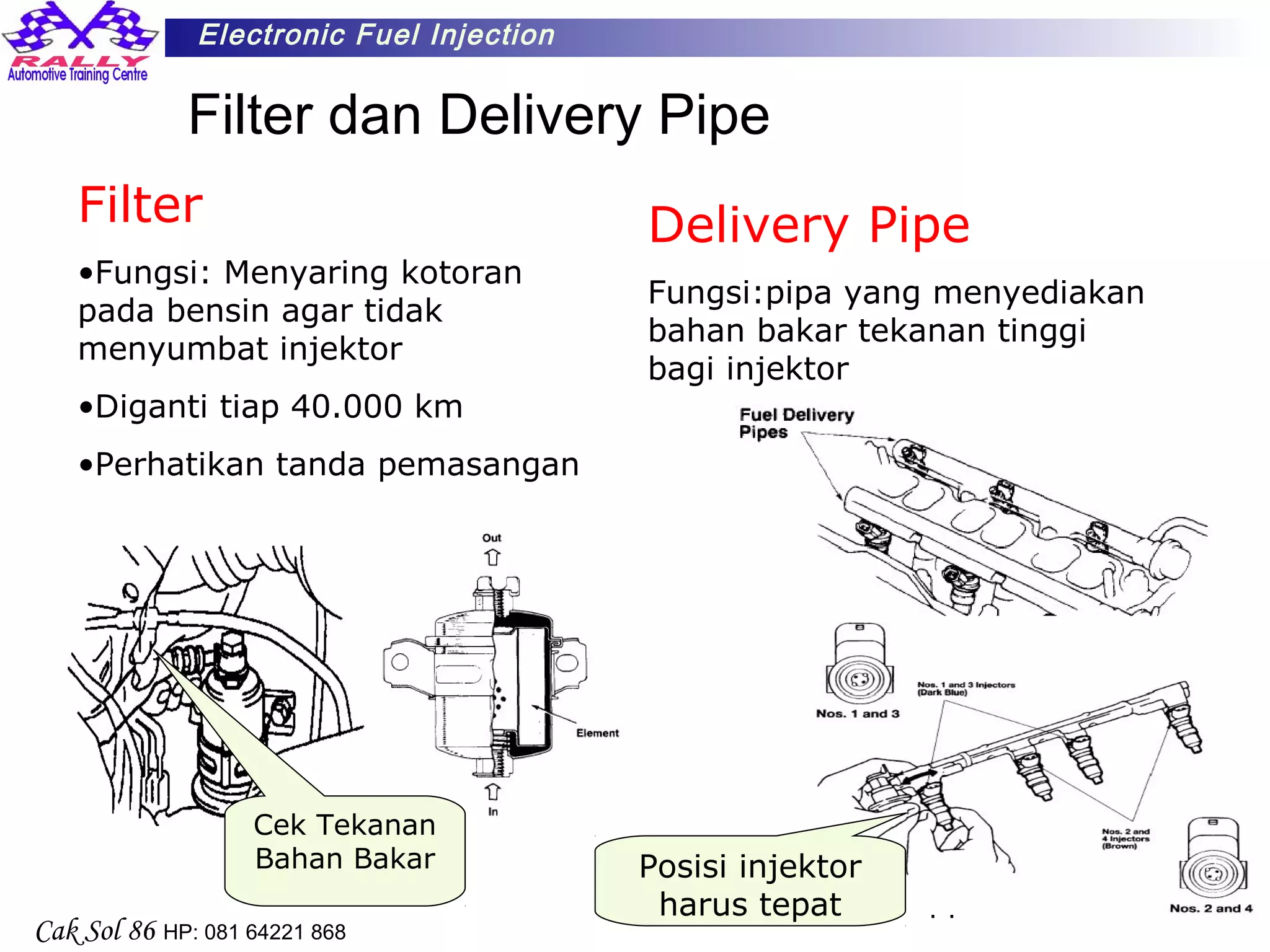

- 14. 14 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Filter dan Delivery Pipe Filter •Fungsi: Menyaring kotoran pada bensin agar tidak menyumbat injektor •Diganti tiap 40.000 km •Perhatikan tanda pemasangan Cek Tekanan Bahan Bakar Posisi injektor harus tepat Delivery Pipe Fungsi:pipa yang menyediakan bahan bakar tekanan tinggi bagi injektor

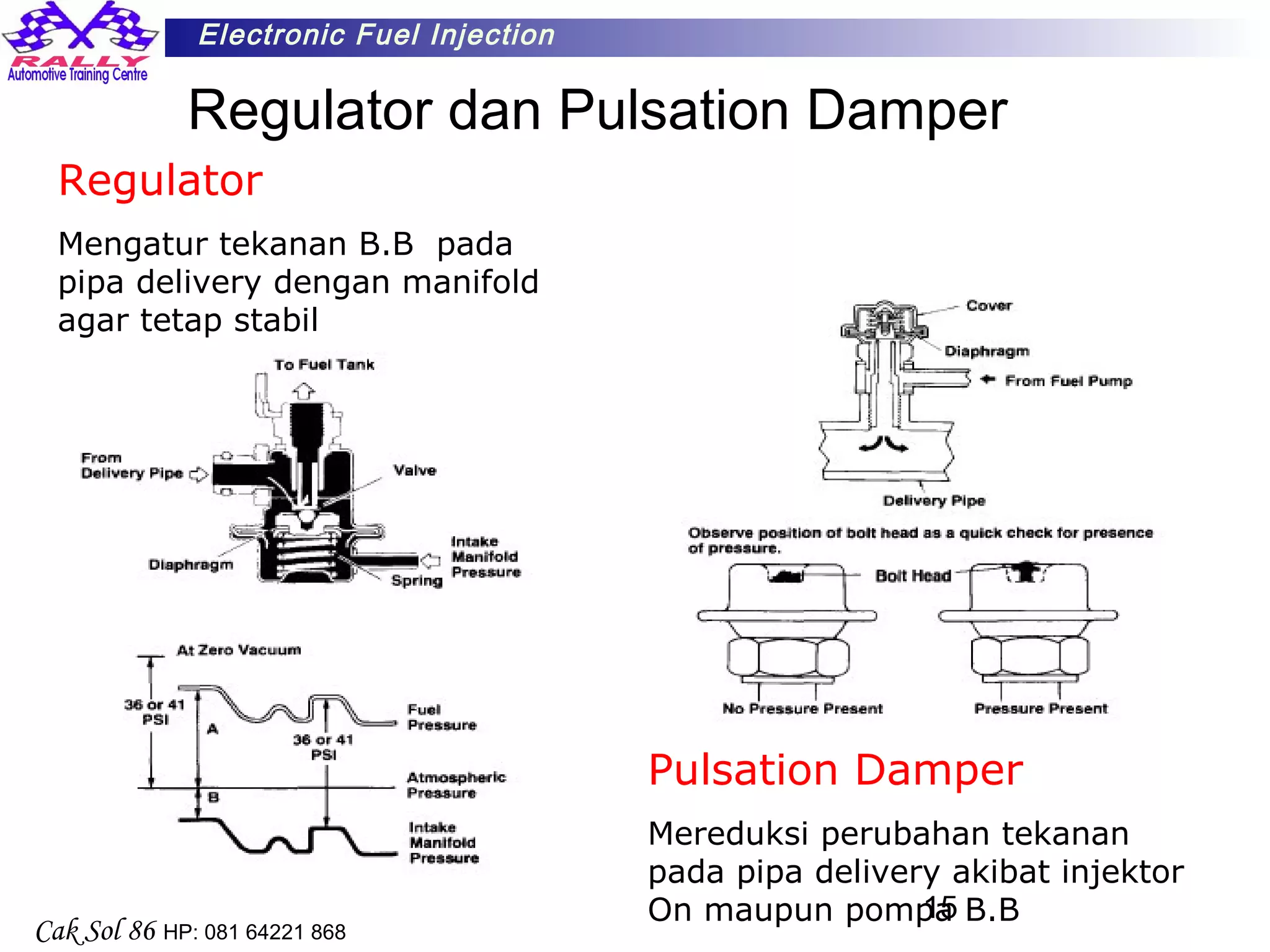

- 15. 15 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Regulator dan Pulsation Damper Regulator Mengatur tekanan B.B pada pipa delivery dengan manifold agar tetap stabil Pulsation Damper Mereduksi perubahan tekanan pada pipa delivery akibat injektor On maupun pompa B.B

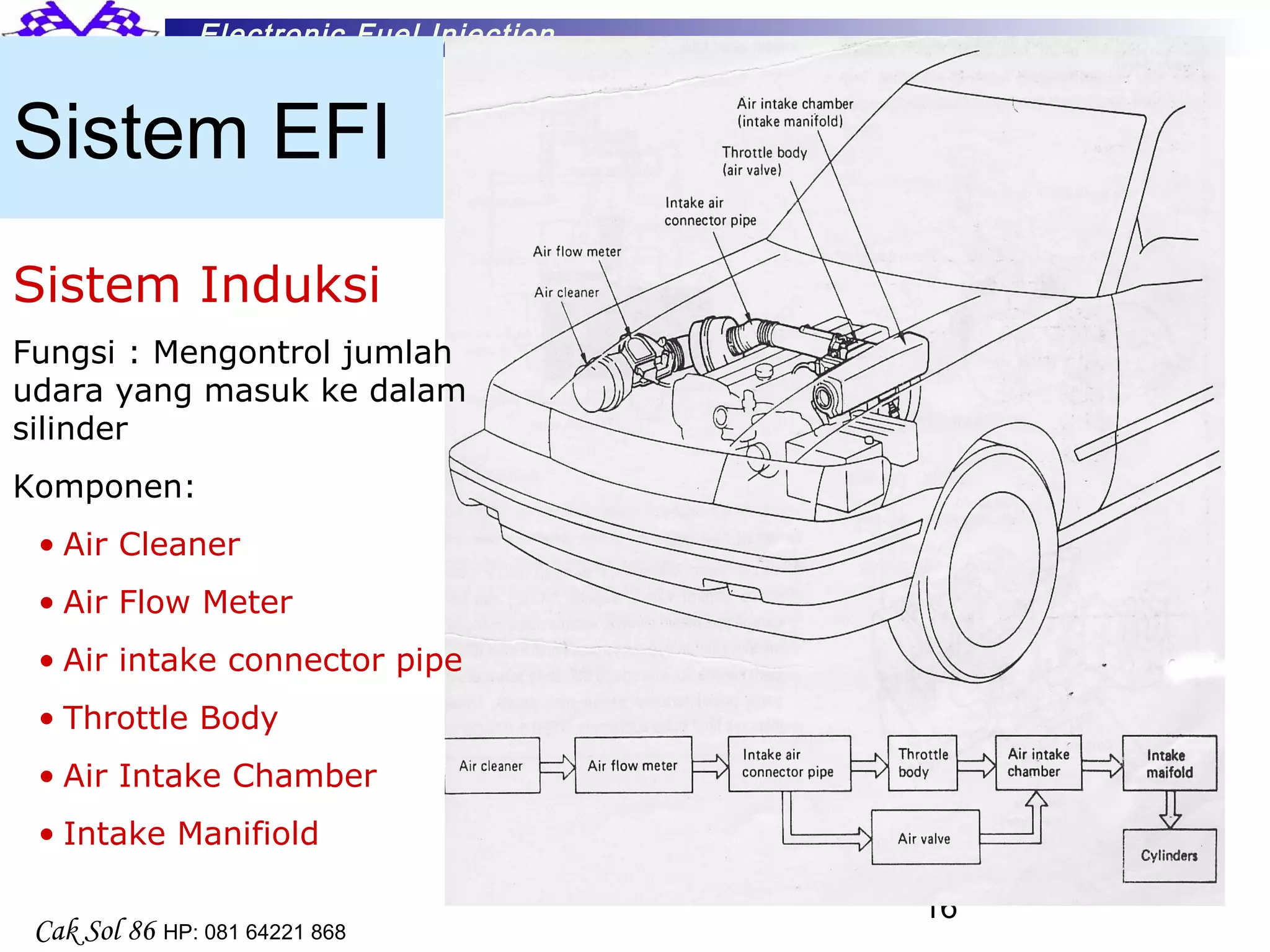

- 16. 16 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Sistem EFI Sistem Induksi Fungsi : Mengontrol jumlah udara yang masuk ke dalam silinder Komponen: • Air Cleaner • Air Flow Meter • Air intake connector pipe • Throttle Body • Air Intake Chamber • Intake Manifiold

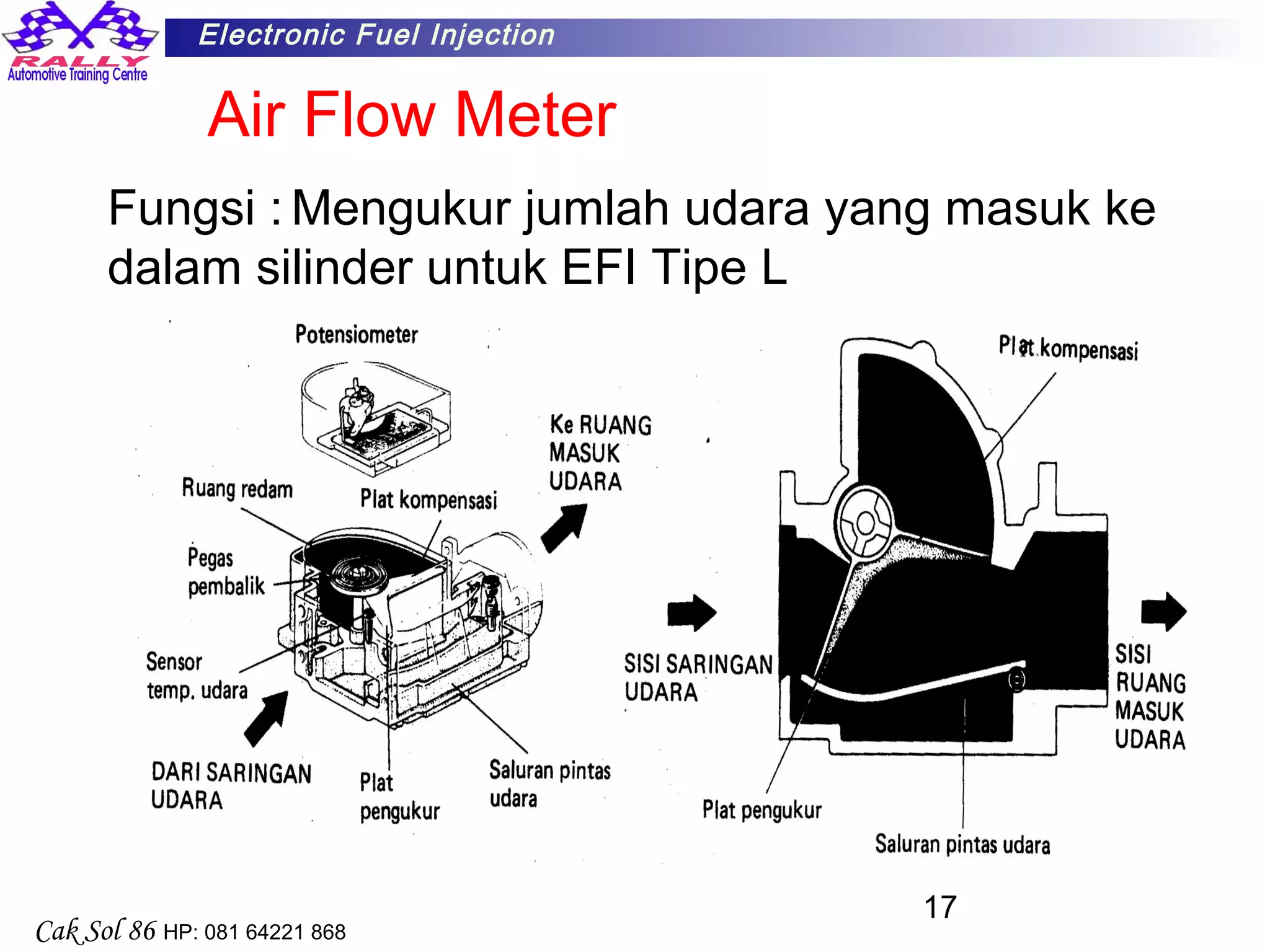

- 17. 17 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Fungsi : Mengukur jumlah udara yang masuk ke dalam silinder untuk EFI Tipe L Air Flow Meter

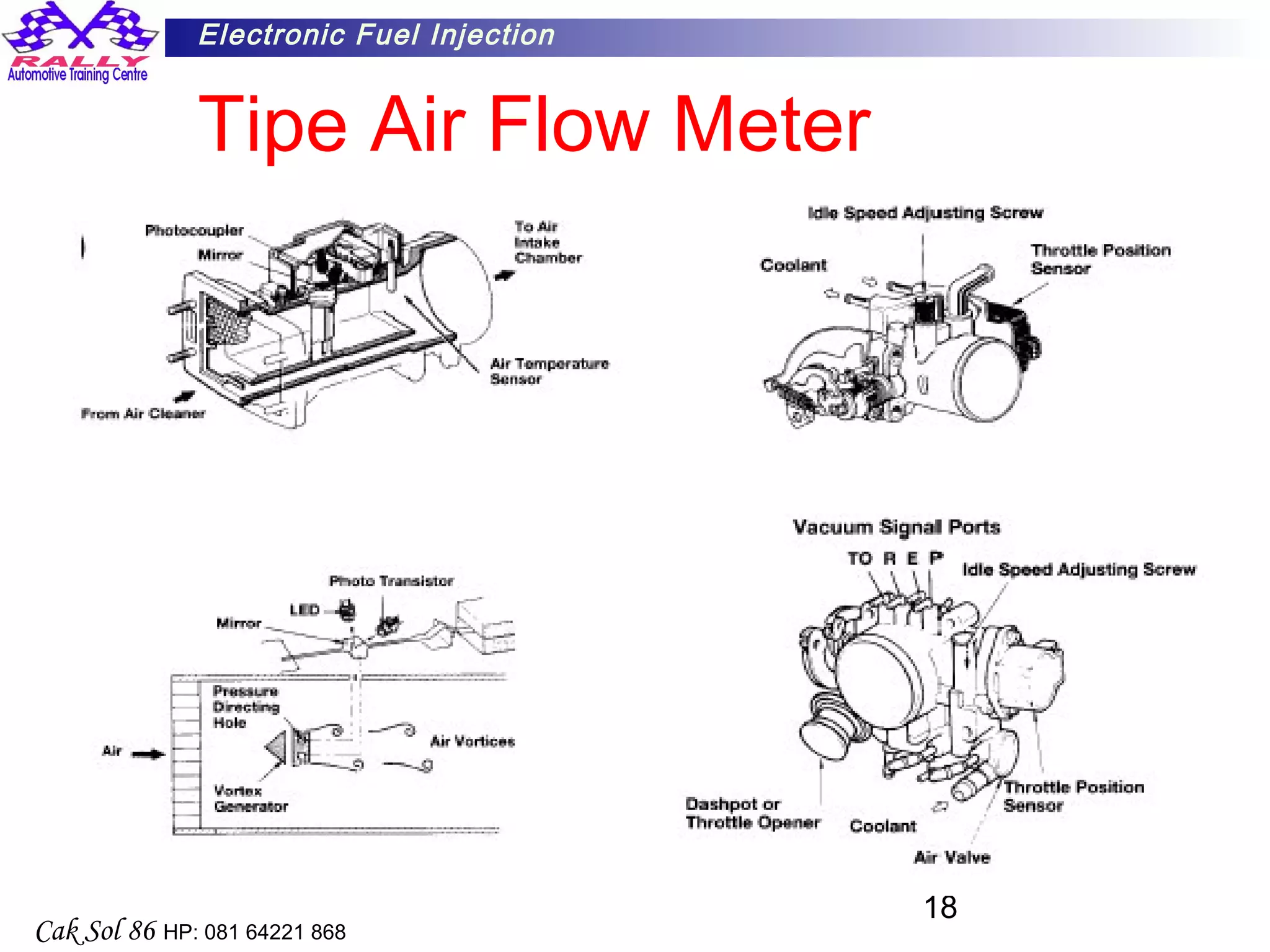

- 18. 18 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Tipe Air Flow Meter

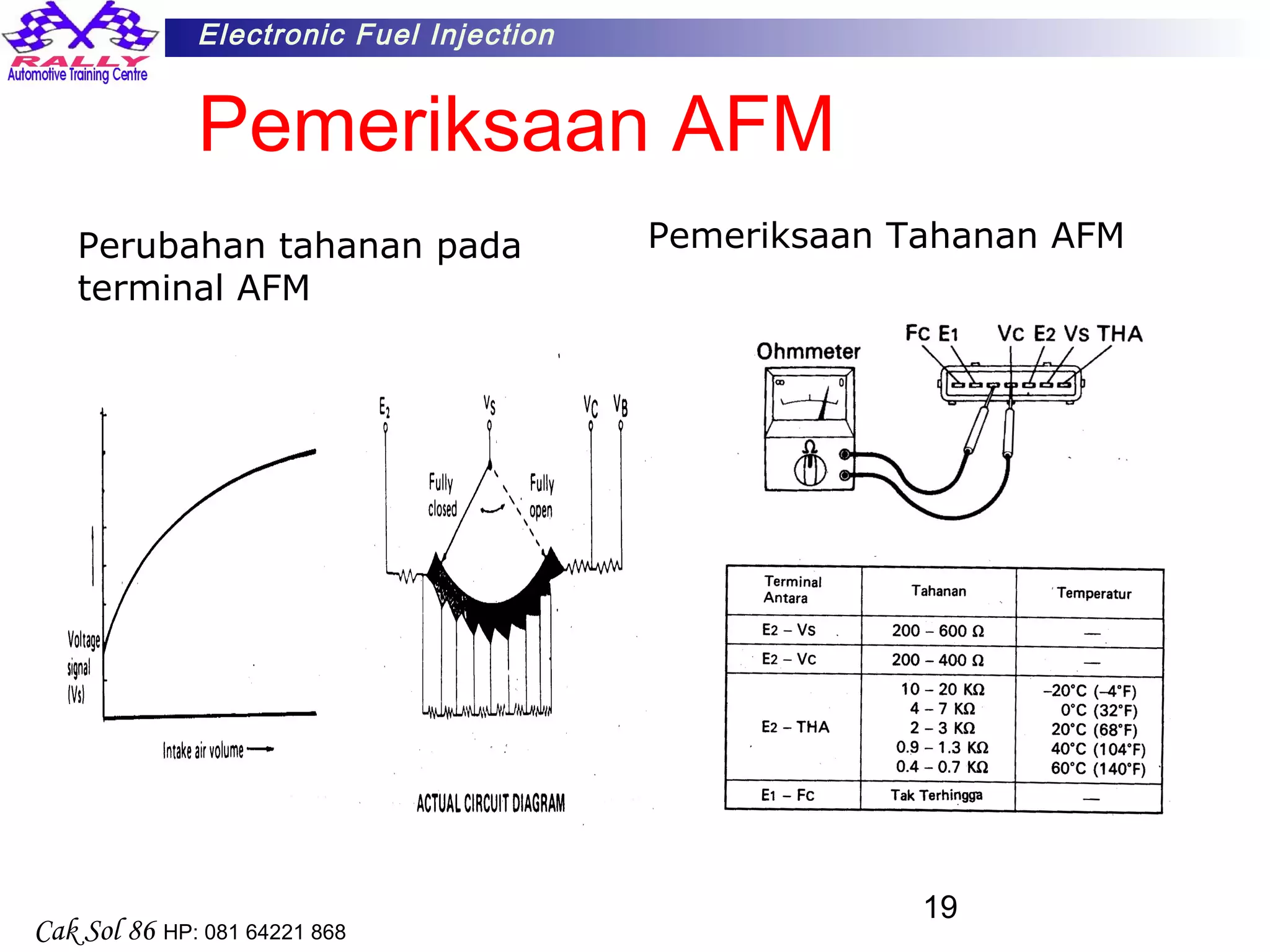

- 19. 19 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Pemeriksaan AFM Perubahan tahanan pada terminal AFM Pemeriksaan Tahanan AFM

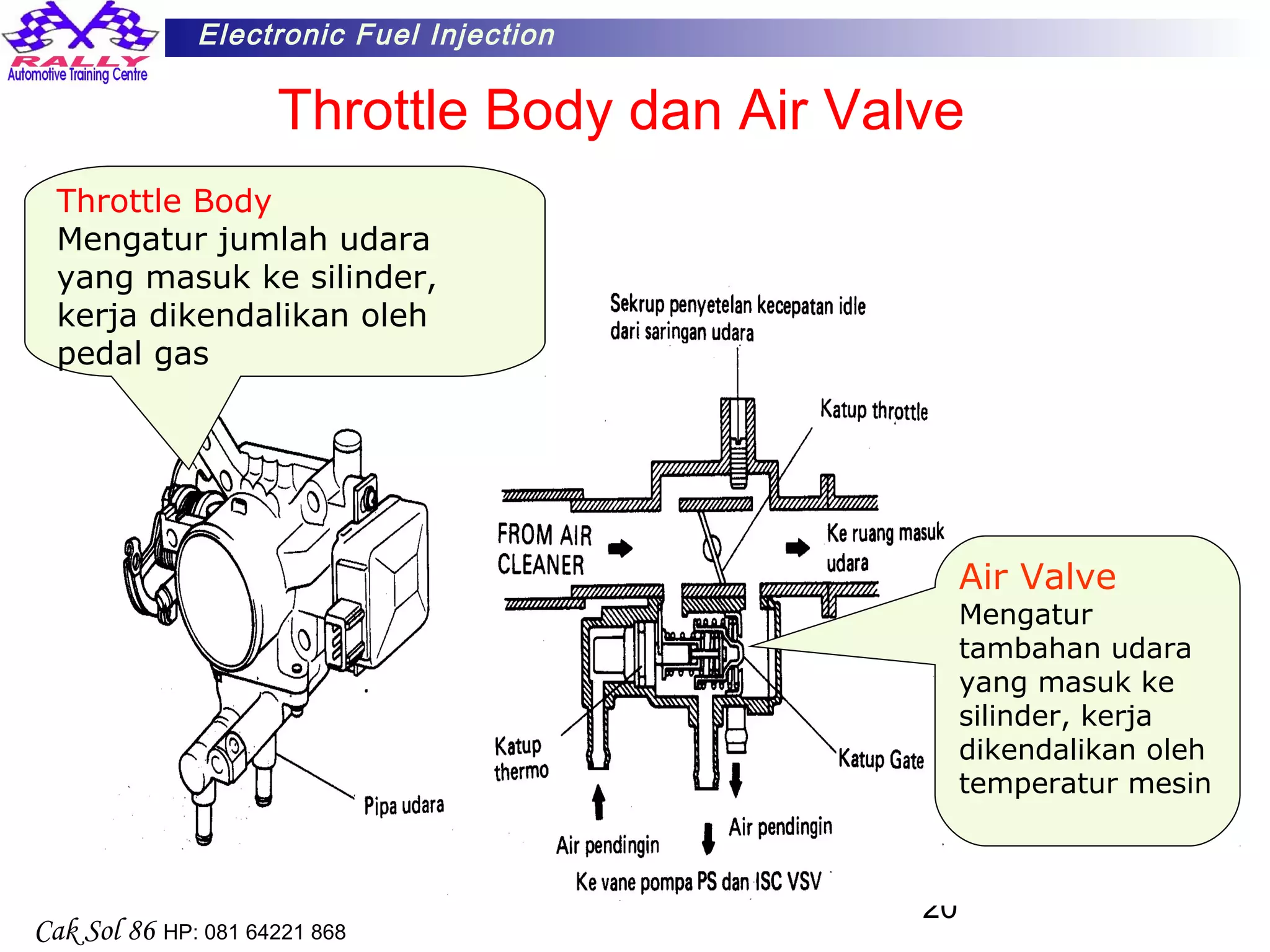

- 20. 20 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Throttle Body dan Air Valve Throttle Body Mengatur jumlah udara yang masuk ke silinder, kerja dikendalikan oleh pedal gas Air Valve Mengatur tambahan udara yang masuk ke silinder, kerja dikendalikan oleh temperatur mesin

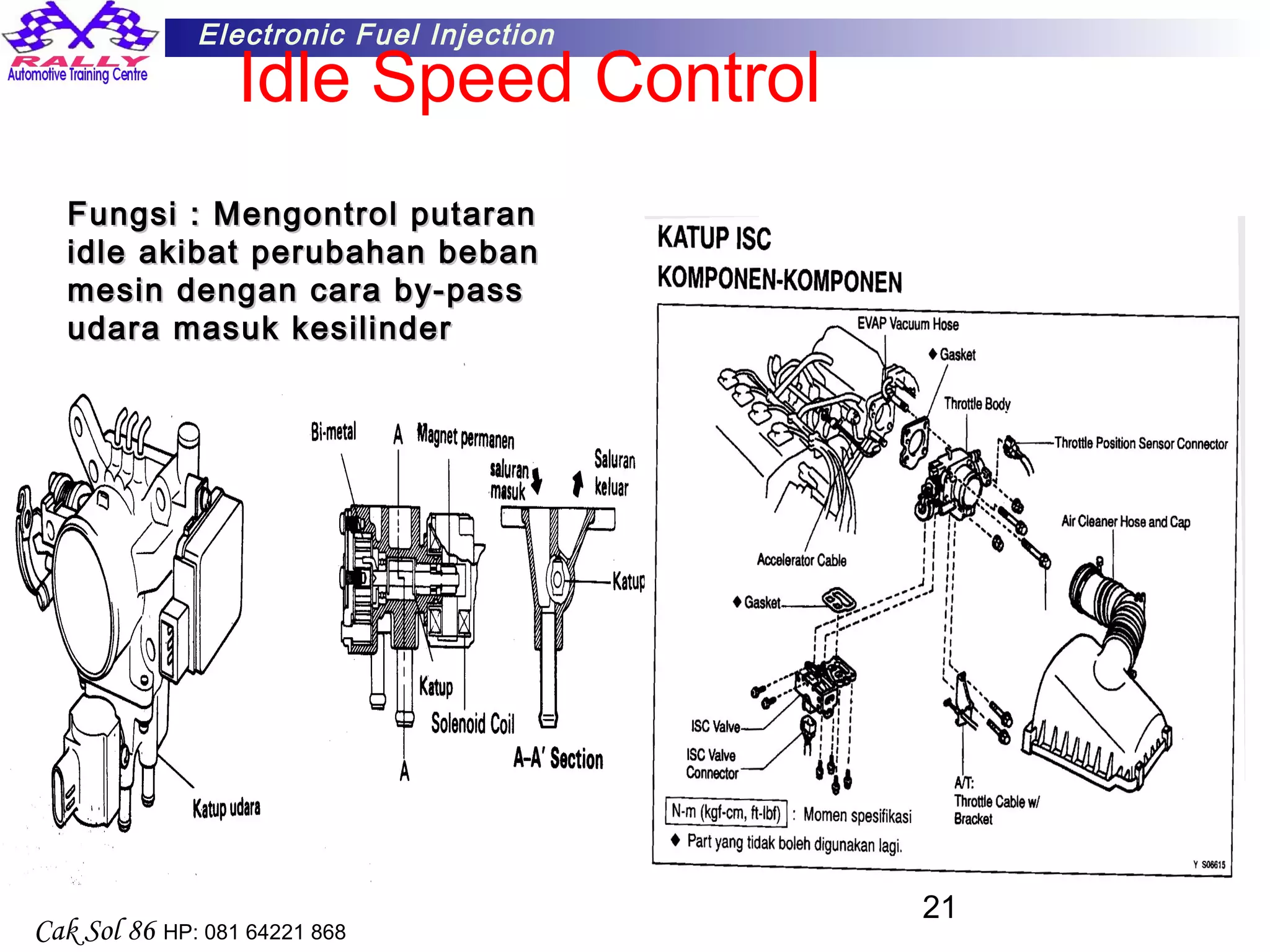

- 21. 21 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Idle Speed Control Fungsi : Mengontrol putaranFungsi : Mengontrol putaran idle akibat perubahan bebanidle akibat perubahan beban mesin dengan cara by-passmesin dengan cara by-pass udara masuk kesilinderudara masuk kesilinder

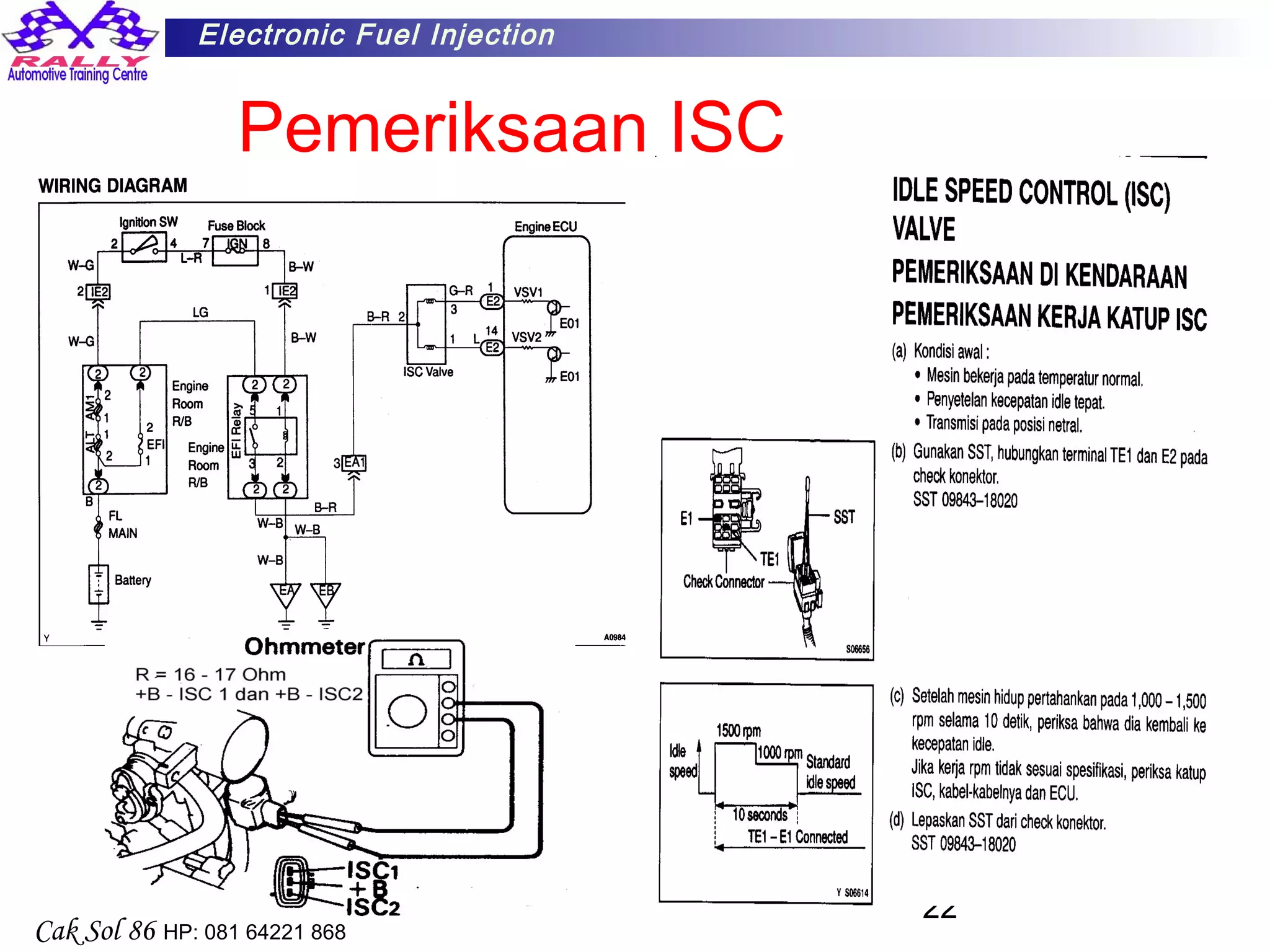

- 22. 22 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Pemeriksaan ISC

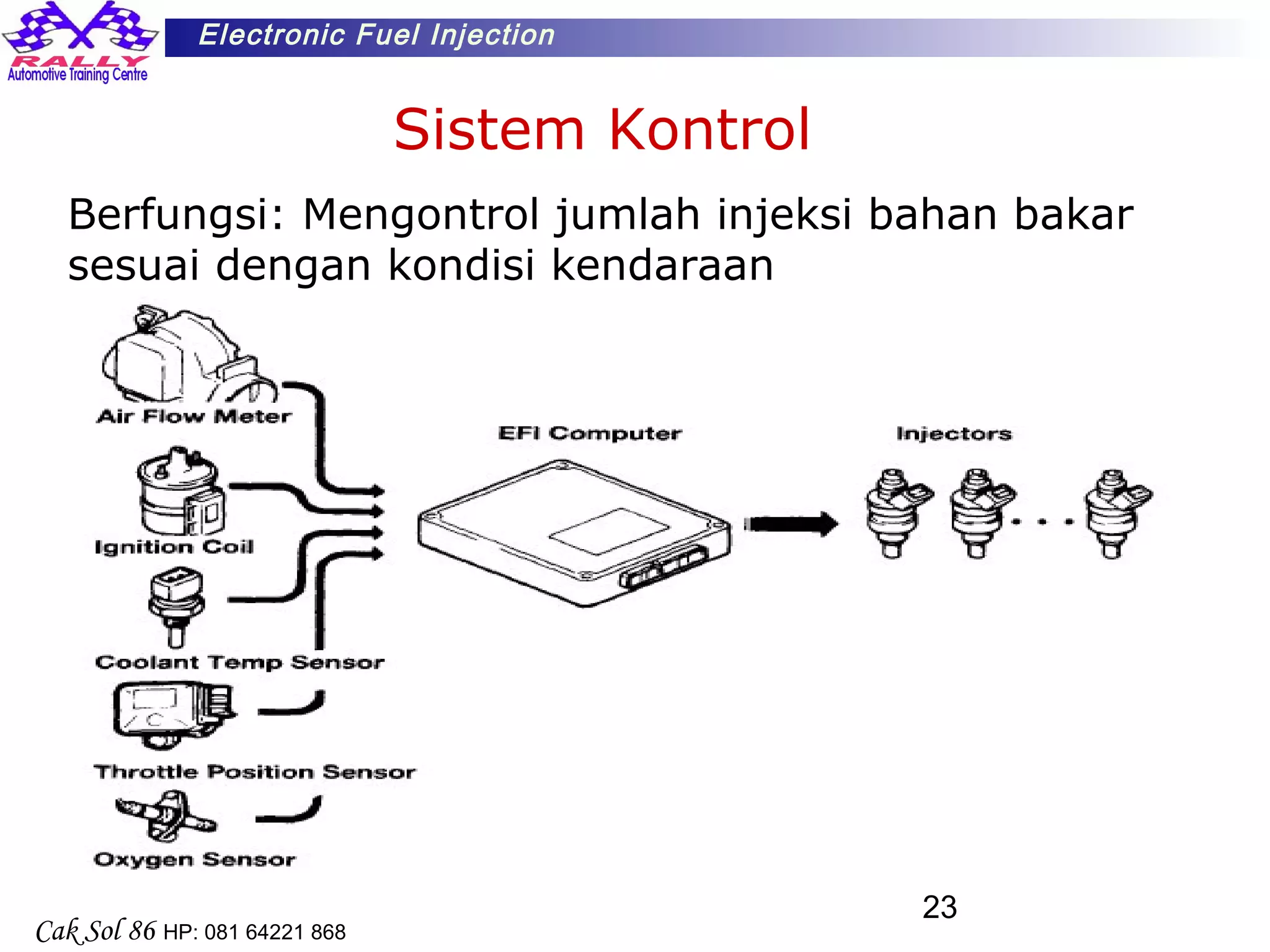

- 23. 23 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Sistem Kontrol Berfungsi: Mengontrol jumlah injeksi bahan bakar sesuai dengan kondisi kendaraan

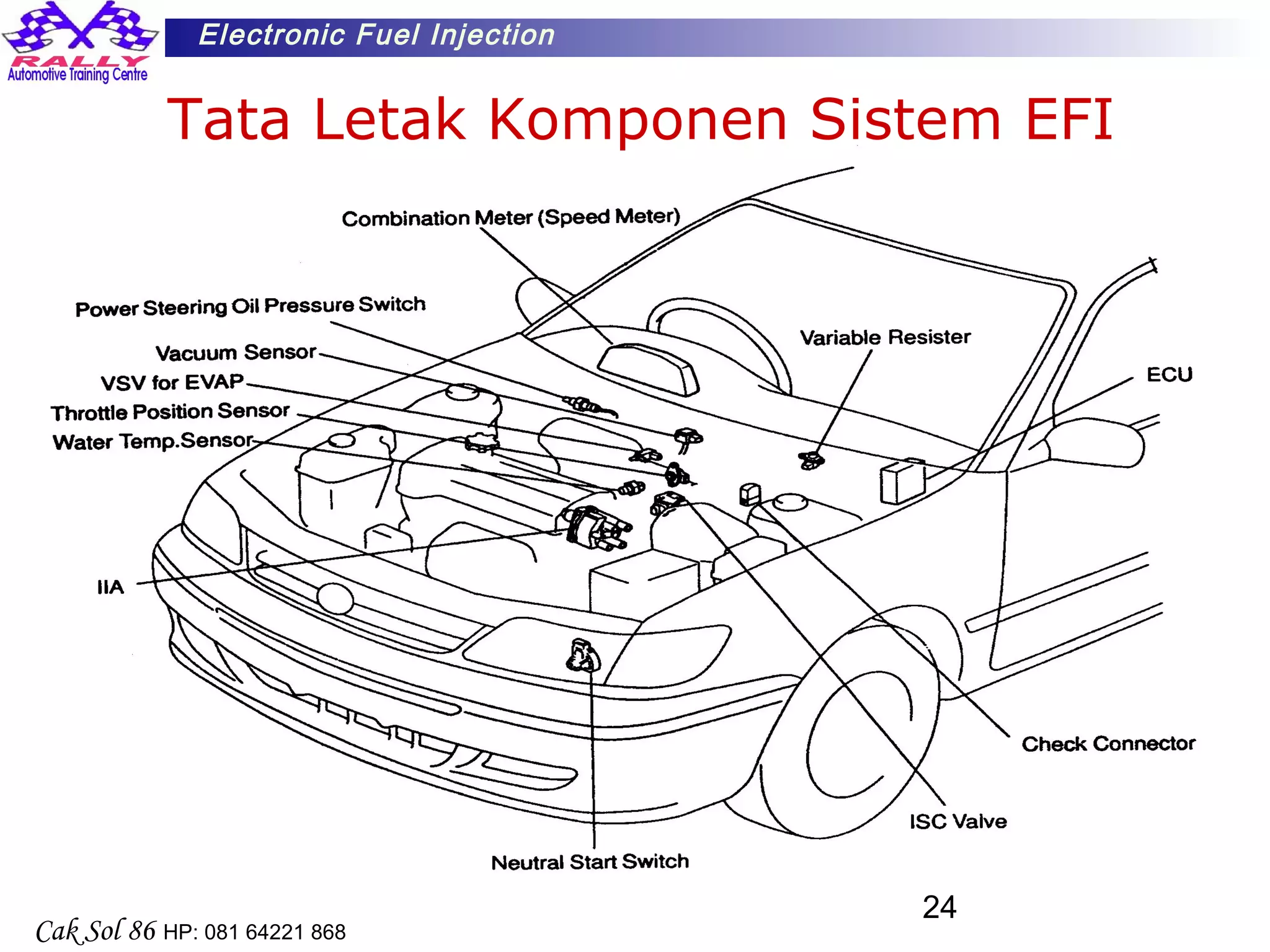

- 24. 24 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Tata Letak Komponen Sistem EFI
- 25. 25 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Air Temperature Sensor (ATS) Fungsi : Mendeteksi temperatur udara yang akan masuk ke silinder. Di pasang di daerah filter • Sensor temperatur udara masuk biasanya dipasangkan pada saluran masuk atau di rumah pengukur aliran udara. • Sensor ini berfungsi mengukur suhu adara yang masuk ke dalam silinder motor. • Material sensor berupa thermistor yang bersifat NTC (Negative Temperature Coefesient). • Tegangan referensi 5 Volt dari Kontrol Unit Elektronis/ECU selanjutnya akan berubah menjadi tegangan sinyal yang nilainya dipengaruhi oleh suhu udara masuk

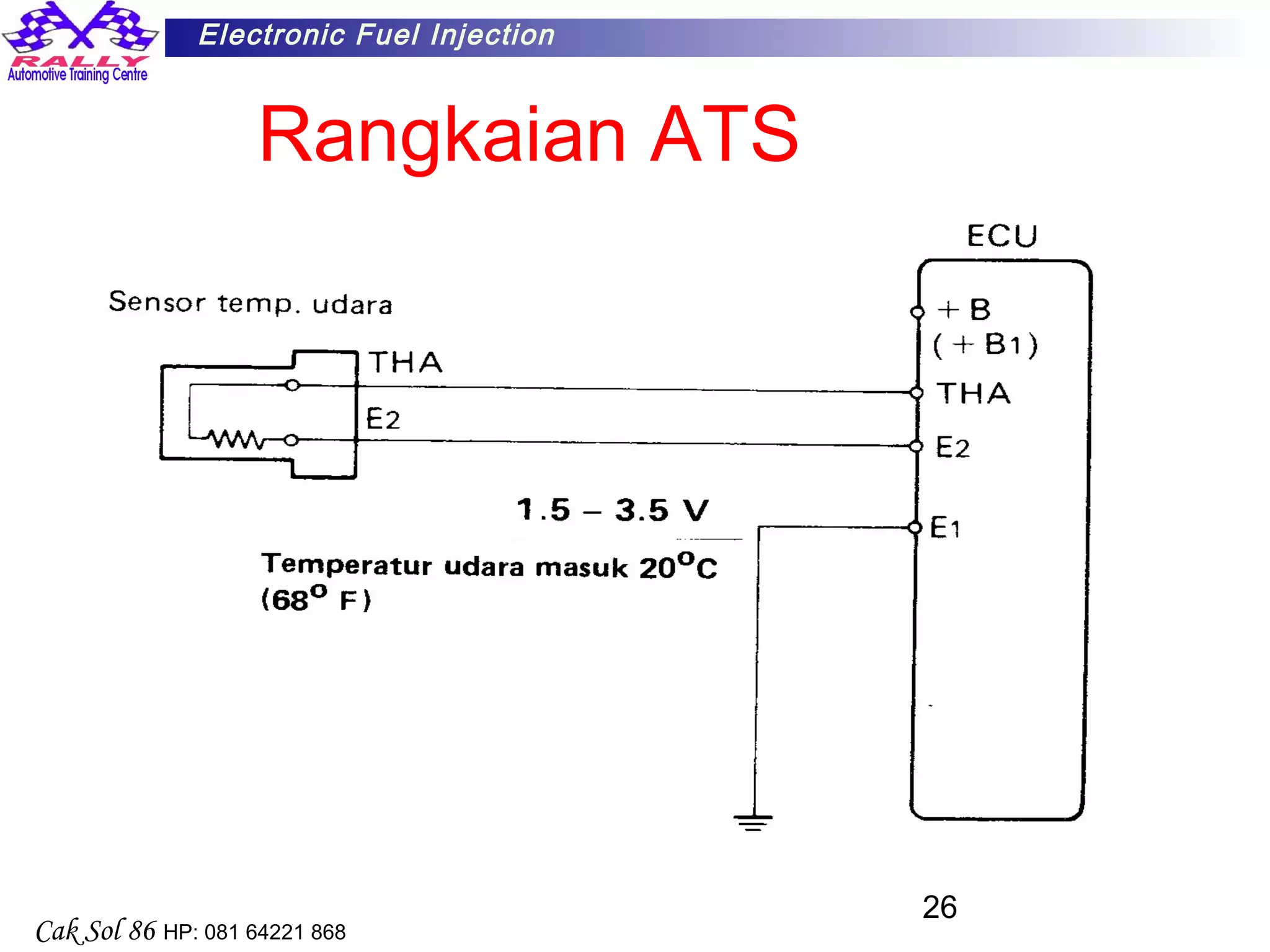

- 26. 26 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Rangkaian ATS

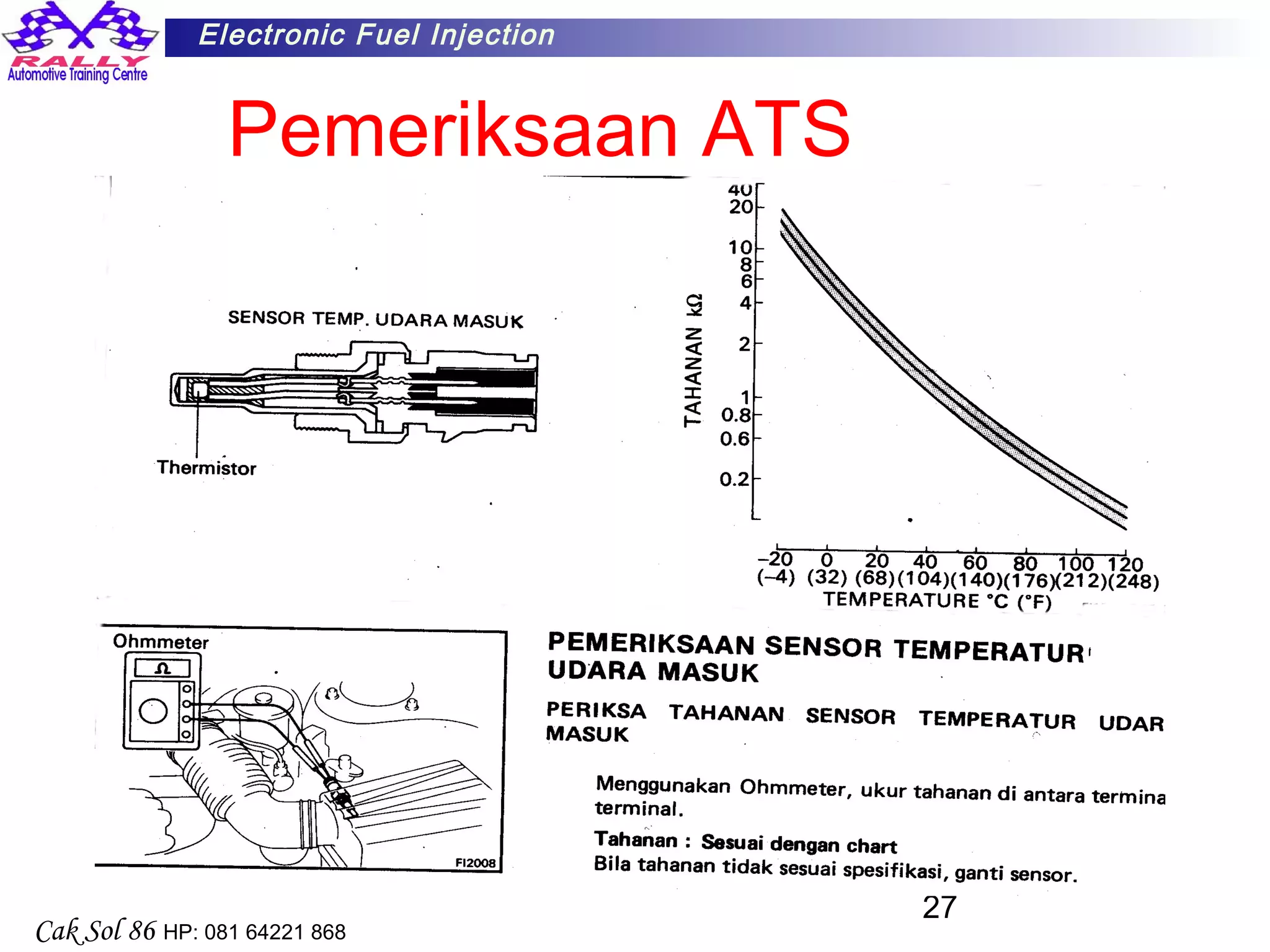

- 27. 27 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Pemeriksaan ATS

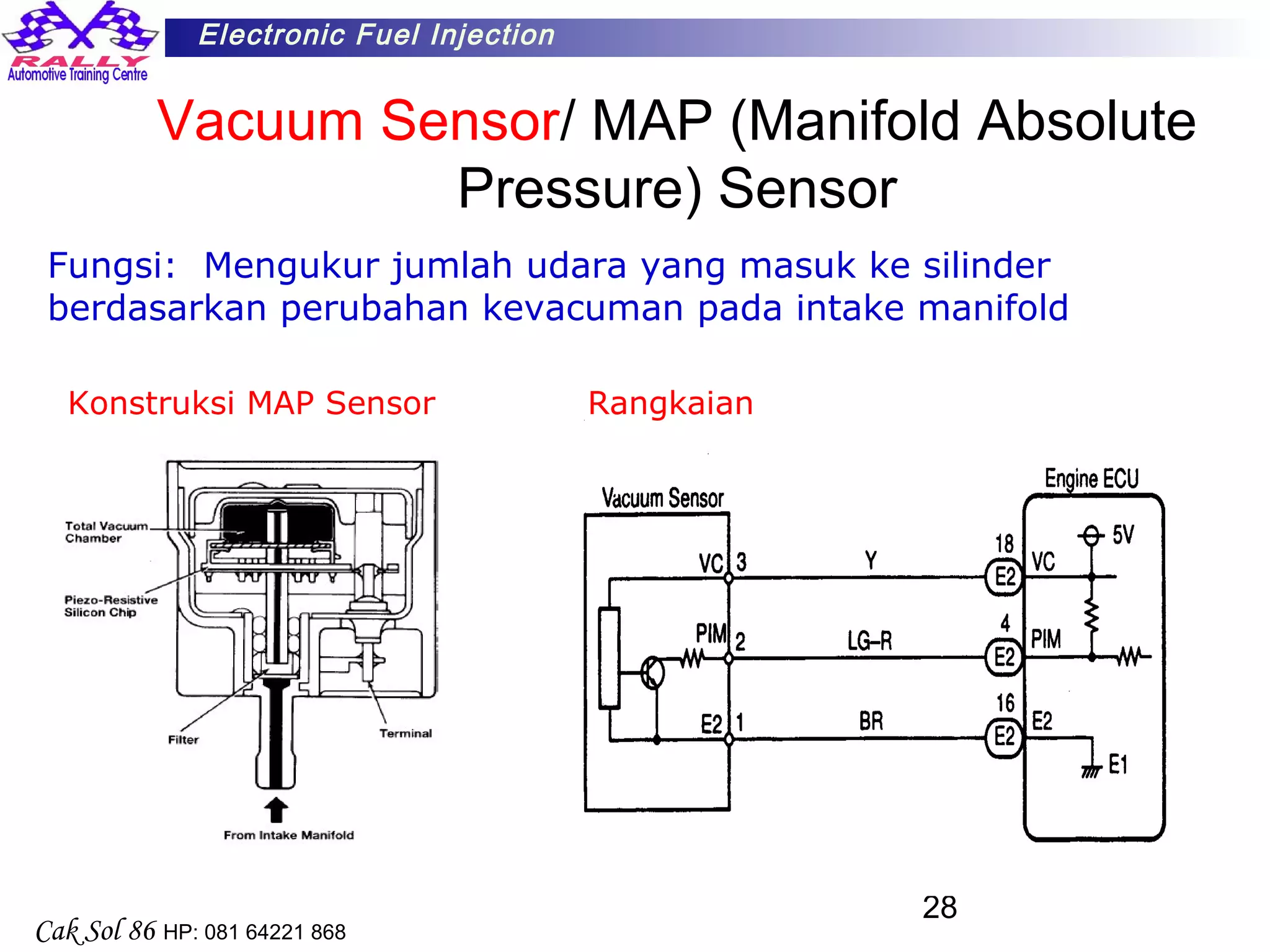

- 28. 28 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Vacuum Sensor/ MAP (Manifold Absolute Pressure) Sensor Fungsi: Mengukur jumlah udara yang masuk ke silinder berdasarkan perubahan kevacuman pada intake manifold Konstruksi MAP Sensor Rangkaian
- 29. 29 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Pemeriksaan MAP Sensor Pemeriksaan Tegangan Pemeriksaan Tahanan

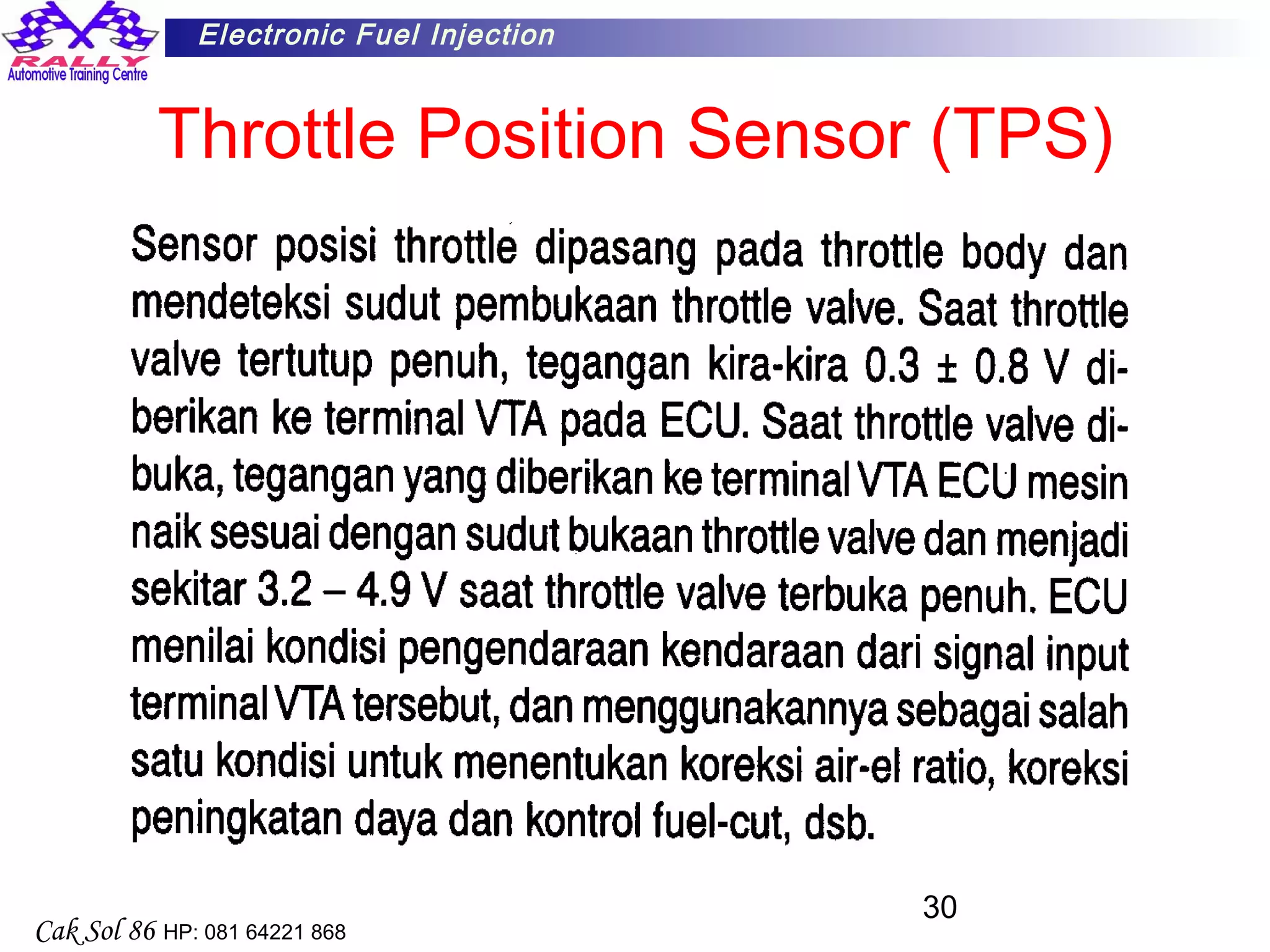

- 30. 30 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Throttle Position Sensor (TPS)
- 31. 31 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 TPS Tipe Switch

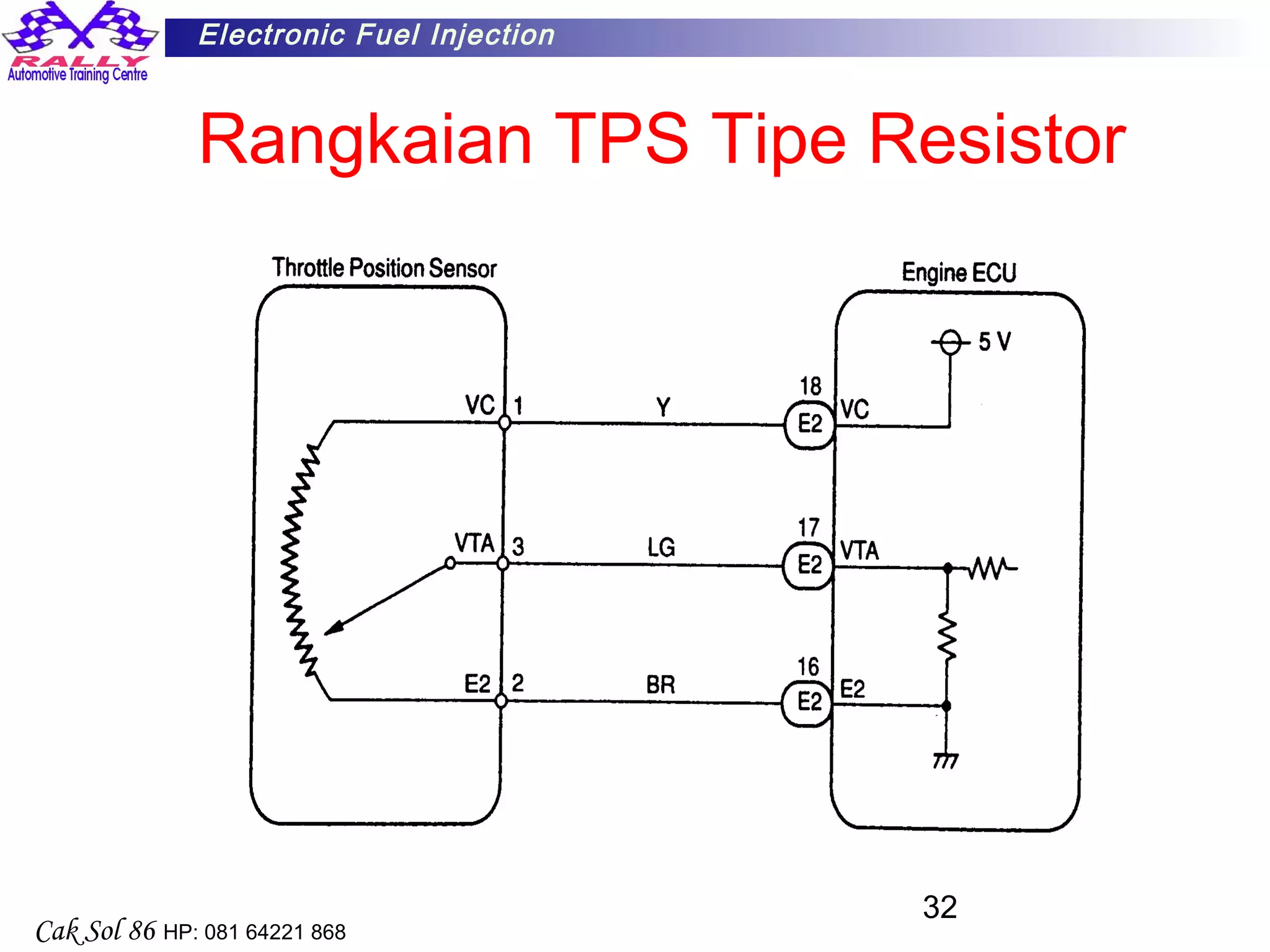

- 32. 32 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Rangkaian TPS Tipe Resistor

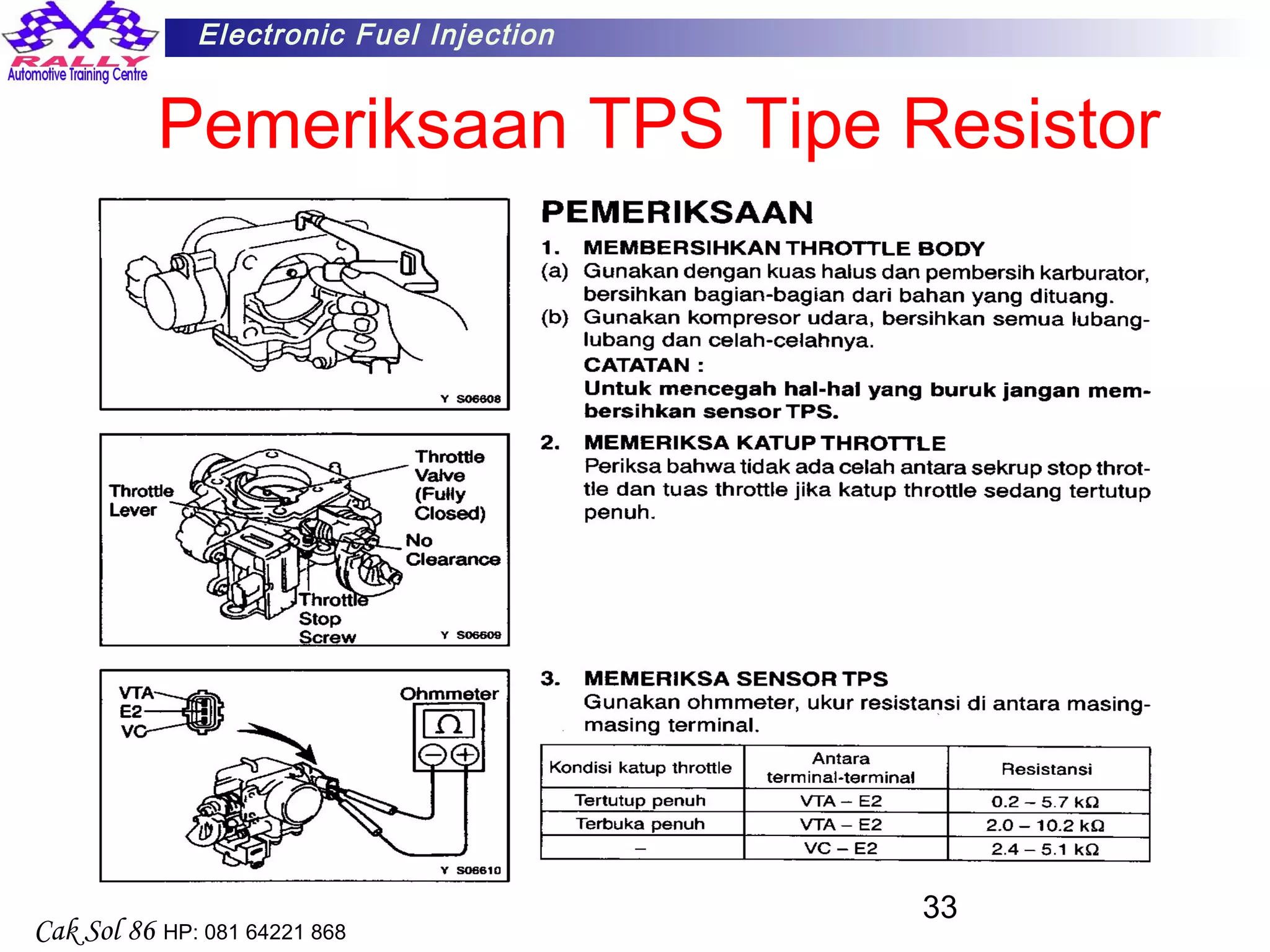

- 33. 33 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Pemeriksaan TPS Tipe Resistor

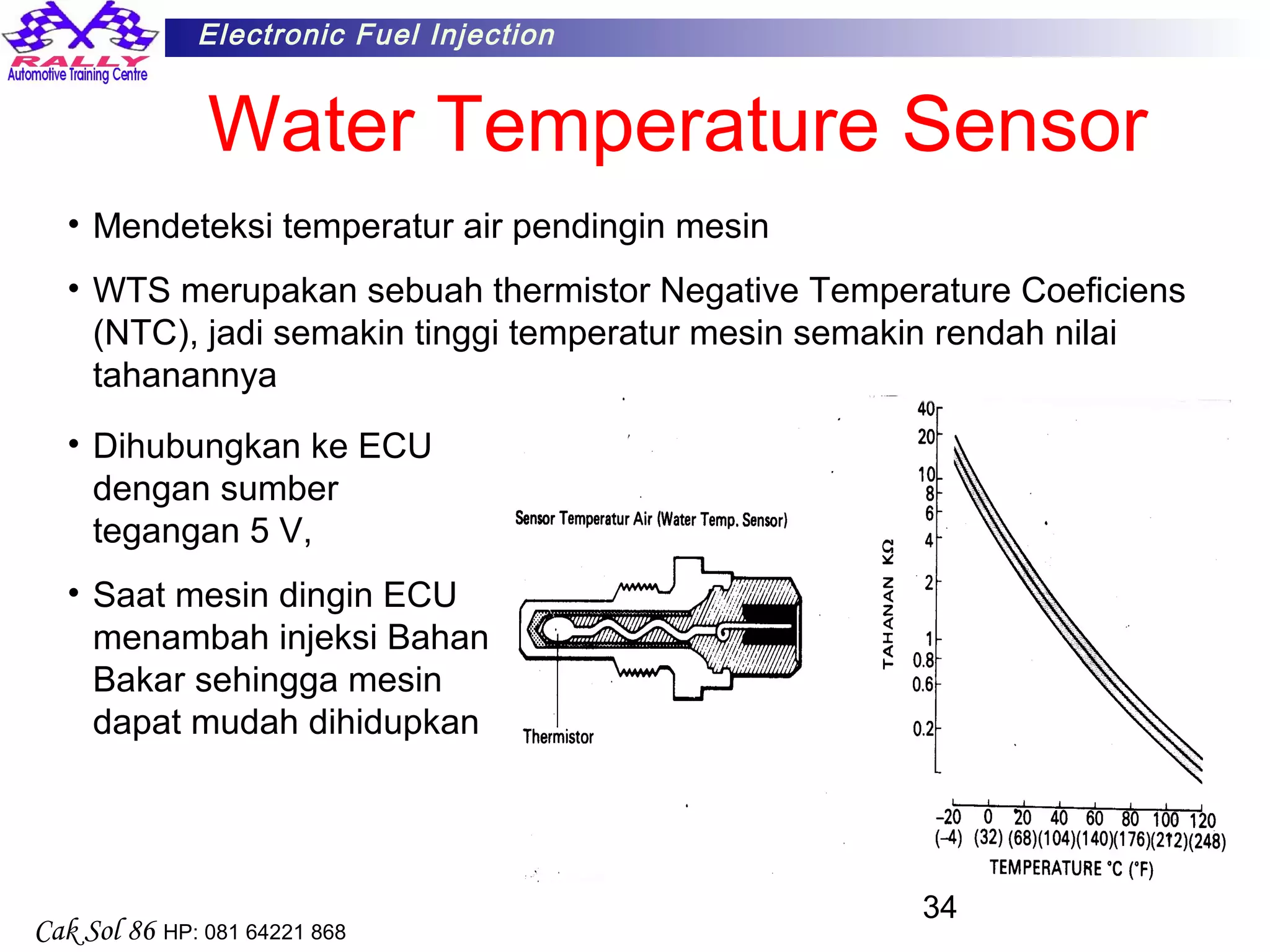

- 34. 34 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Water Temperature Sensor • Mendeteksi temperatur air pendingin mesin • WTS merupakan sebuah thermistor Negative Temperature Coeficiens (NTC), jadi semakin tinggi temperatur mesin semakin rendah nilai tahanannya • Dihubungkan ke ECU dengan sumber tegangan 5 V, • Saat mesin dingin ECU menambah injeksi Bahan Bakar sehingga mesin dapat mudah dihidupkan
- 35. 35 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Rangkaian Sistem WTS Pemeriksaan Tahanan WTS Temperatur 80ºC, tegangan 0,5-2,5V Hasil Pemeriksaan

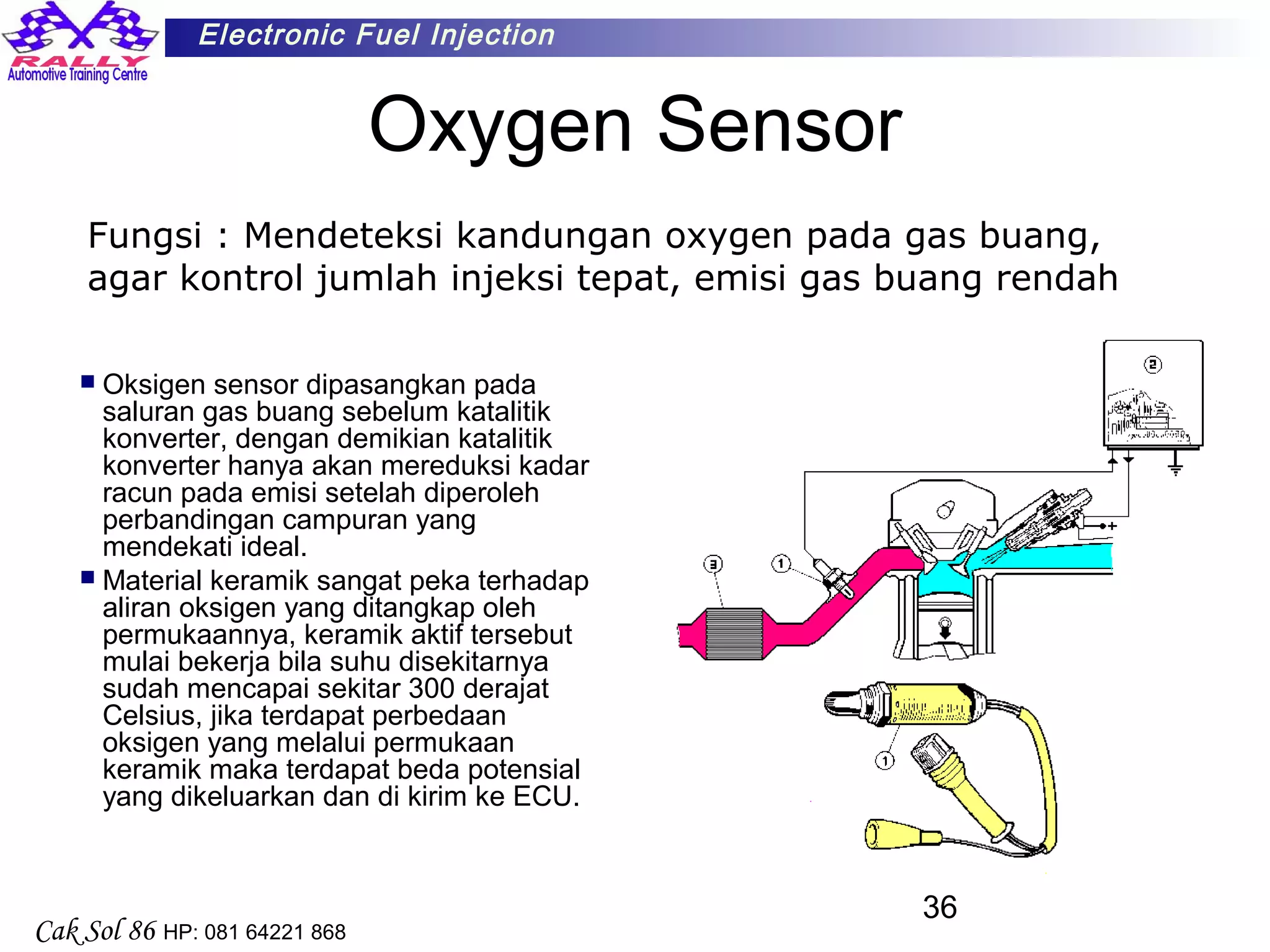

- 36. 36 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Oxygen Sensor Oksigen sensor dipasangkan pada saluran gas buang sebelum katalitik konverter, dengan demikian katalitik konverter hanya akan mereduksi kadar racun pada emisi setelah diperoleh perbandingan campuran yang mendekati ideal. Material keramik sangat peka terhadap aliran oksigen yang ditangkap oleh permukaannya, keramik aktif tersebut mulai bekerja bila suhu disekitarnya sudah mencapai sekitar 300 derajat Celsius, jika terdapat perbedaan oksigen yang melalui permukaan keramik maka terdapat beda potensial yang dikeluarkan dan di kirim ke ECU. Fungsi : Mendeteksi kandungan oxygen pada gas buang, agar kontrol jumlah injeksi tepat, emisi gas buang rendah

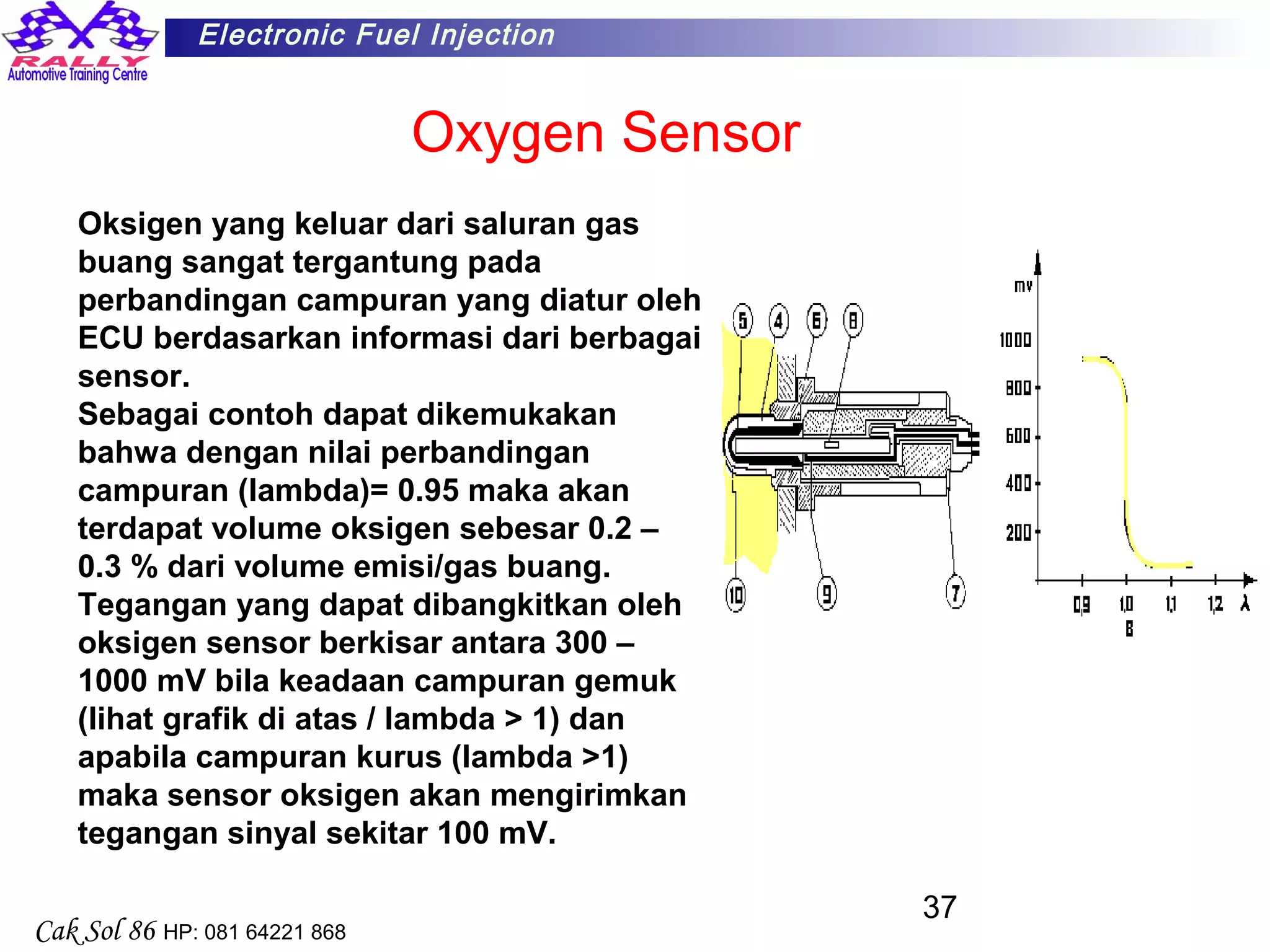

- 37. 37 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Oxygen Sensor Oksigen yang keluar dari saluran gas buang sangat tergantung pada perbandingan campuran yang diatur oleh ECU berdasarkan informasi dari berbagai sensor. Sebagai contoh dapat dikemukakan bahwa dengan nilai perbandingan campuran (lambda)= 0.95 maka akan terdapat volume oksigen sebesar 0.2 – 0.3 % dari volume emisi/gas buang. Tegangan yang dapat dibangkitkan oleh oksigen sensor berkisar antara 300 – 1000 mV bila keadaan campuran gemuk (lihat grafik di atas / lambda > 1) dan apabila campuran kurus (lambda >1) maka sensor oksigen akan mengirimkan tegangan sinyal sekitar 100 mV.

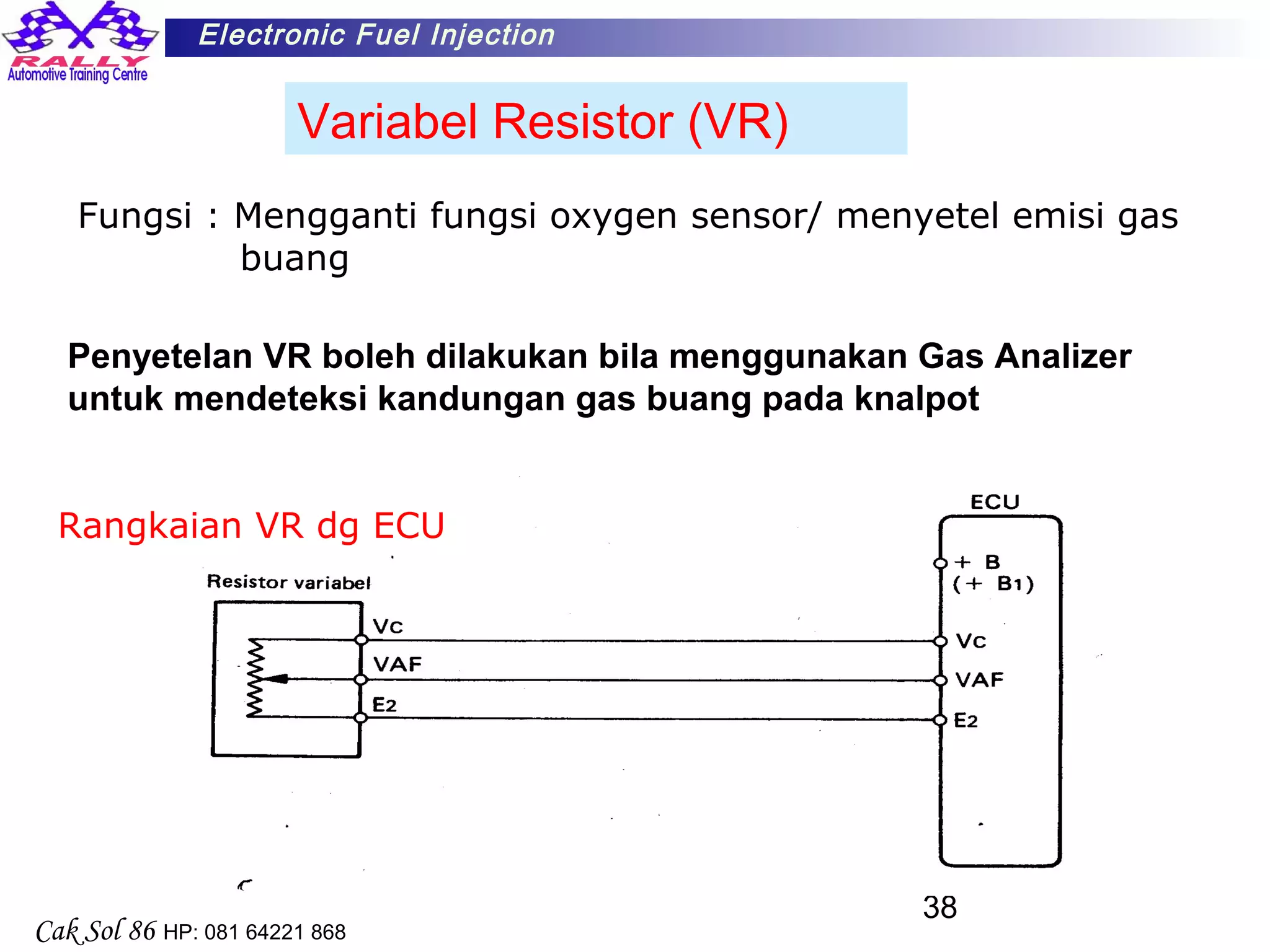

- 38. 38 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Variabel Resistor (VR) Fungsi : Mengganti fungsi oxygen sensor/ menyetel emisi gas buang Rangkaian VR dg ECU Penyetelan VR boleh dilakukan bila menggunakan Gas Analizer untuk mendeteksi kandungan gas buang pada knalpot

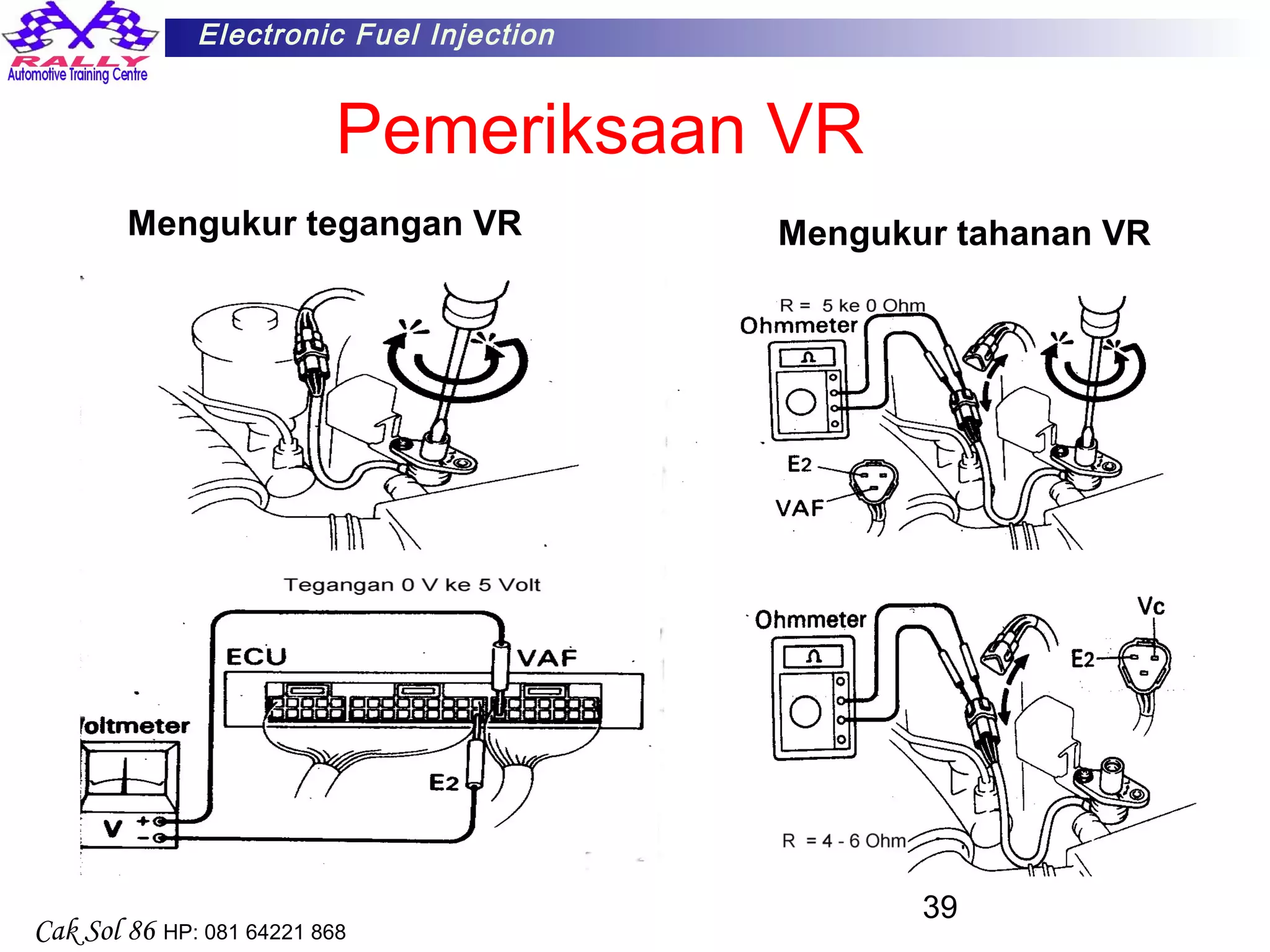

- 39. 39 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Mengukur tahanan VR Pemeriksaan VR Mengukur tegangan VR

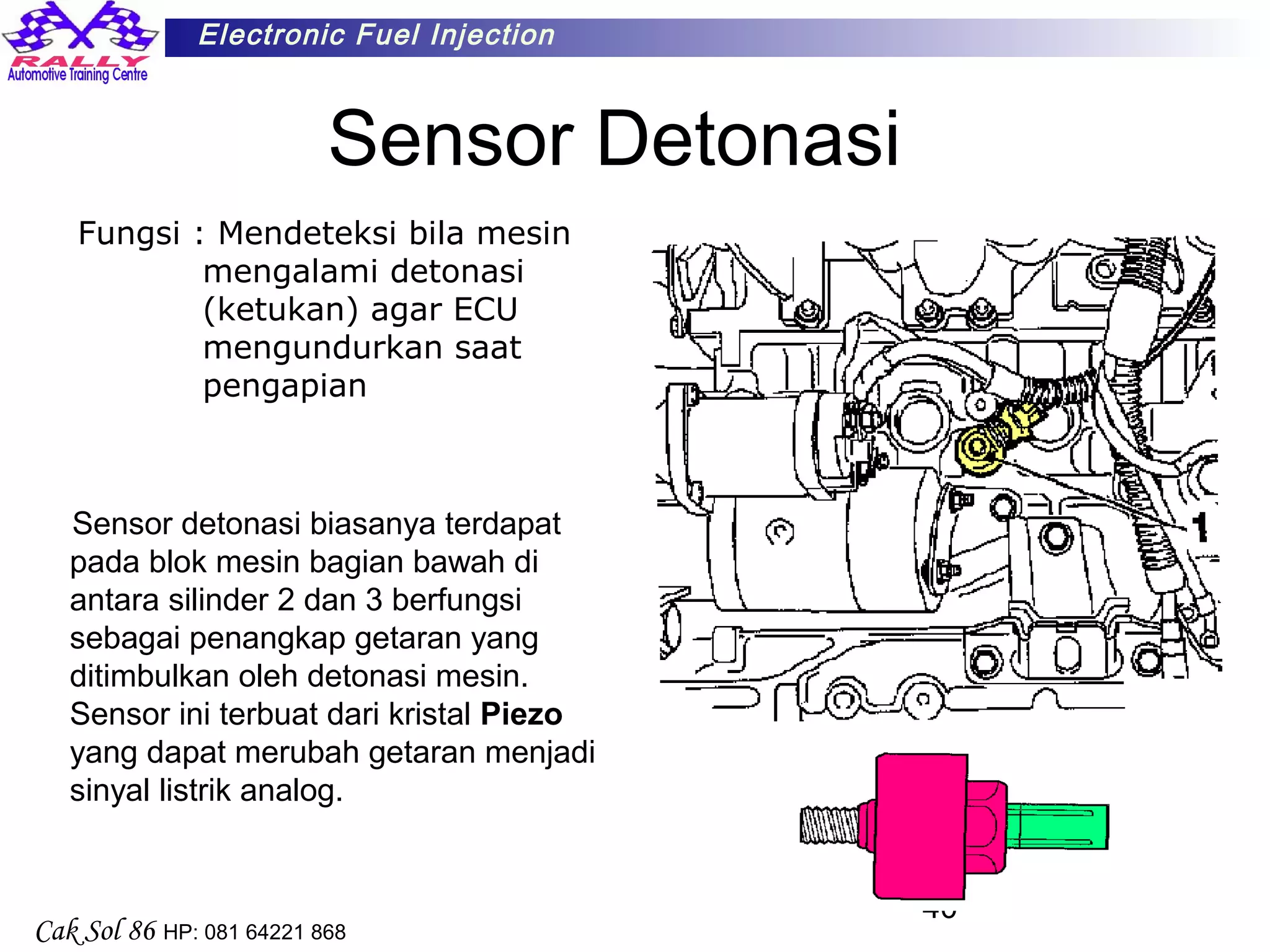

- 40. 40 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Sensor Detonasi Fungsi : Mendeteksi bila mesin mengalami detonasi (ketukan) agar ECU mengundurkan saat pengapian Sensor detonasi biasanya terdapat pada blok mesin bagian bawah di antara silinder 2 dan 3 berfungsi sebagai penangkap getaran yang ditimbulkan oleh detonasi mesin. Sensor ini terbuat dari kristal Piezo yang dapat merubah getaran menjadi sinyal listrik analog.
- 41. 41 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Sensor Putaran Mesin dan Posisi Engkol (G Signal dan Ne Signal) Fungsi : mendeteksi posisi poros engkol Model Sensor poros distributor Model Sensor poros engkol

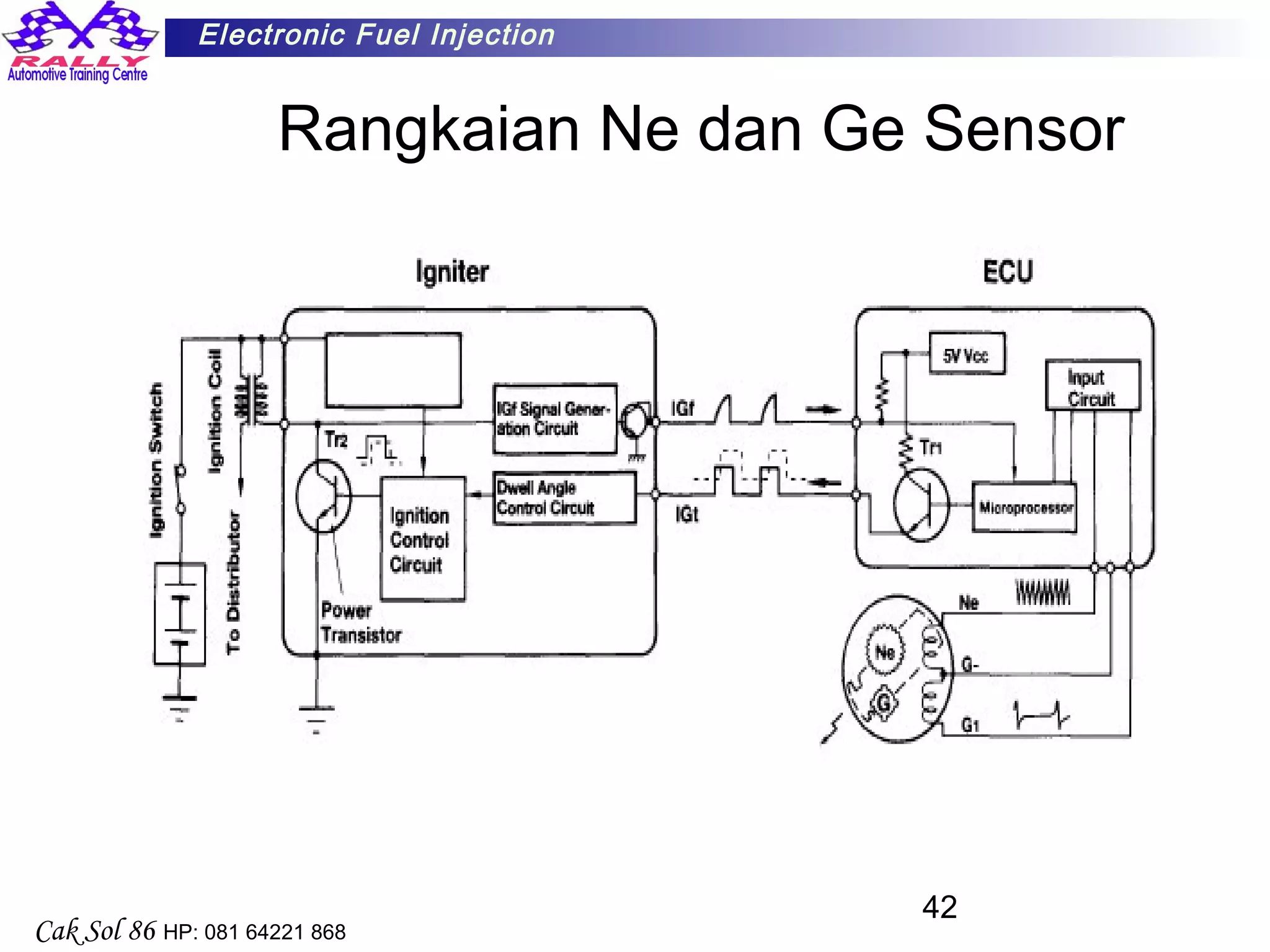

- 42. 42 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Rangkaian Ne dan Ge Sensor

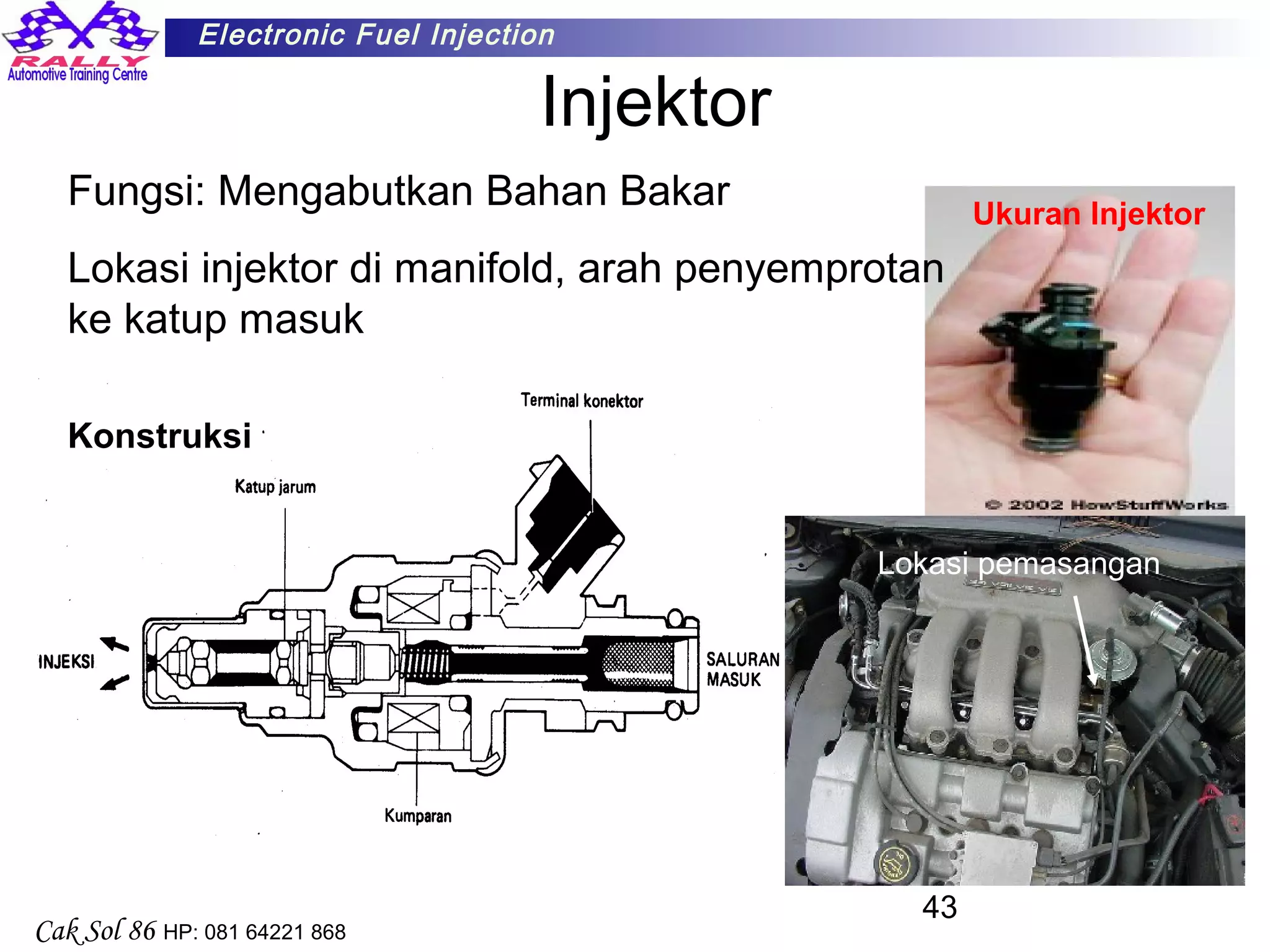

- 43. 43 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Injektor Fungsi: Mengabutkan Bahan Bakar Lokasi injektor di manifold, arah penyemprotan ke katup masuk Konstruksi Ukuran Injektor Lokasi pemasangan
- 44. 44 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Rangkaian Kelistrikan Injektor Toyota Corolla 4A-FE Tipe 2 Group

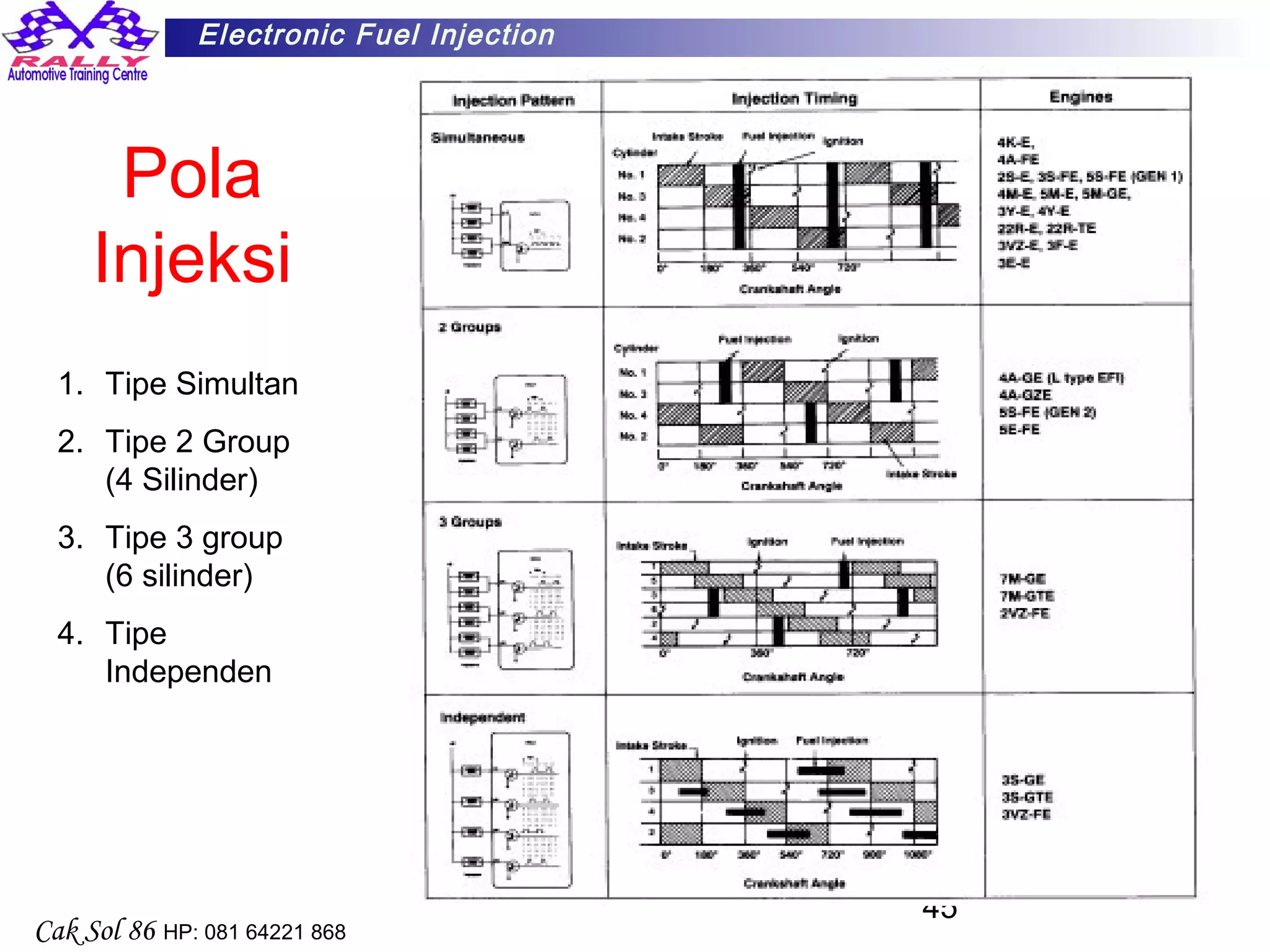

- 45. 45 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Pola Injeksi 1. Tipe Simultan 2. Tipe 2 Group (4 Silinder) 3. Tipe 3 group (6 silinder) 4. Tipe Independen
- 46. 46 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Metode Pemasangan Injektor Masukan dan putar ringan untuk memastikan posisi injektor tidak miring

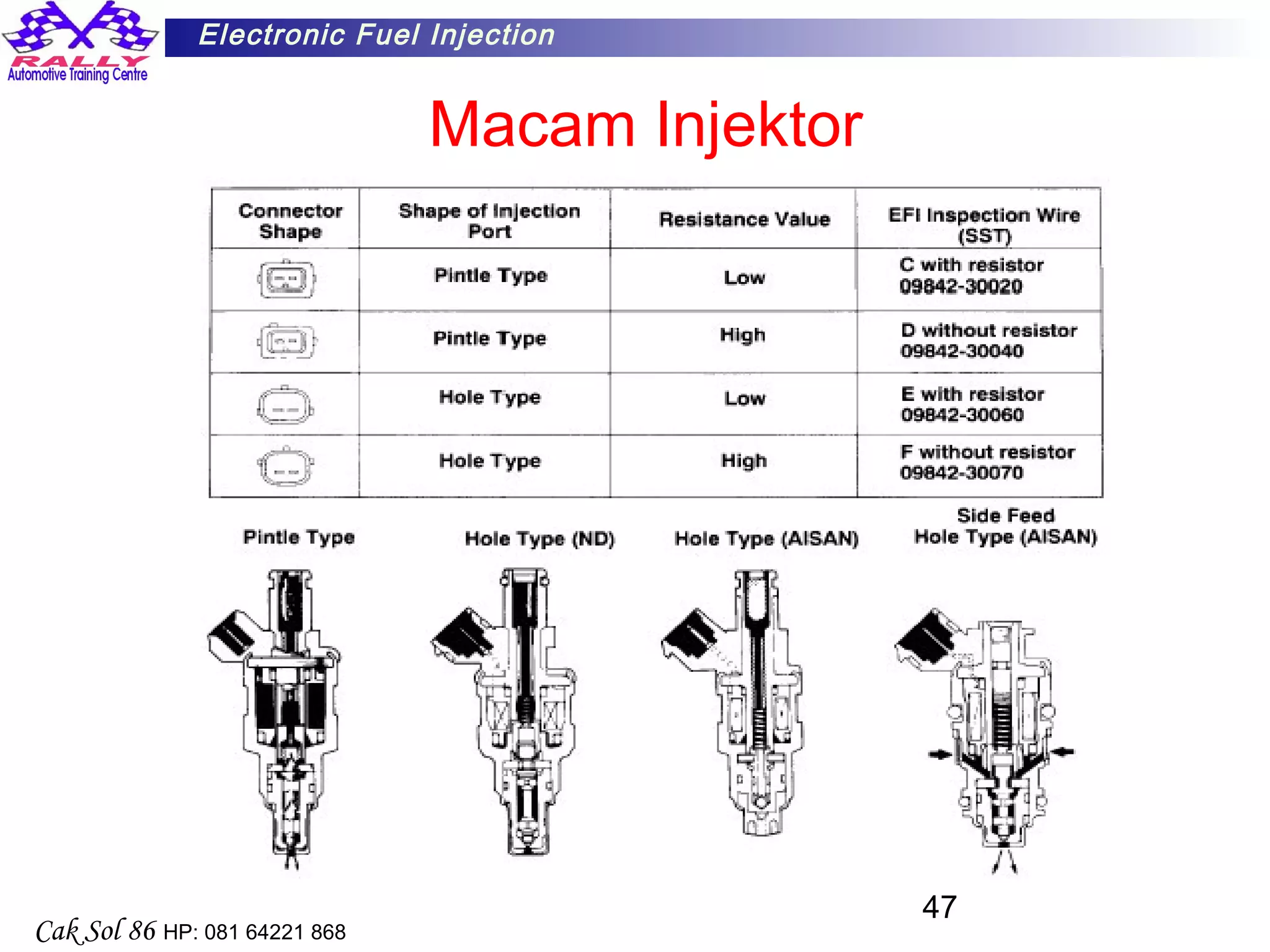

- 47. 47 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Macam Injektor

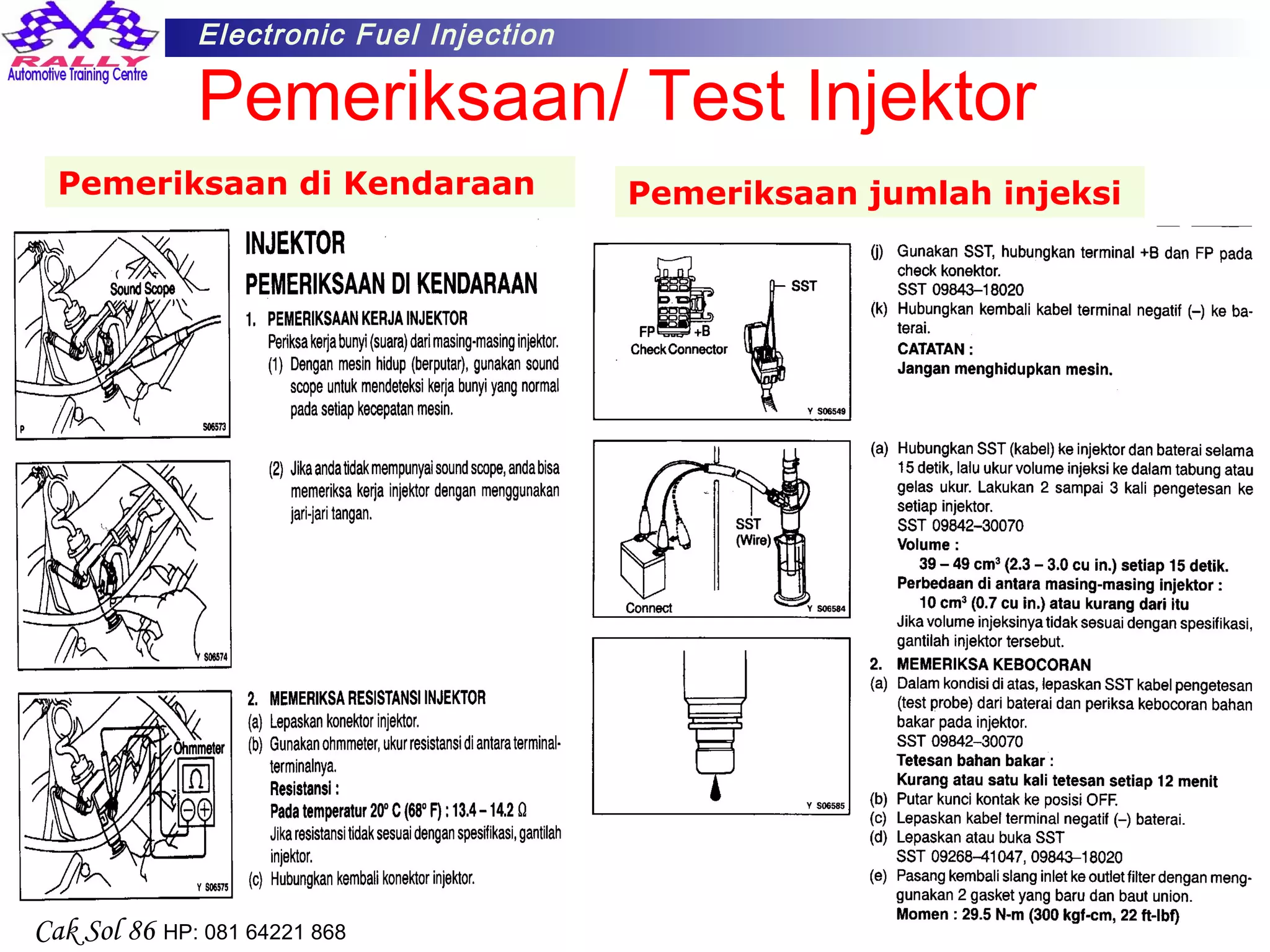

- 48. 48 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Pemeriksaan/ Test Injektor Pemeriksaan di Kendaraan Pemeriksaan jumlah injeksi
- 49. 49 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Arah Penyemprotan yang Baik

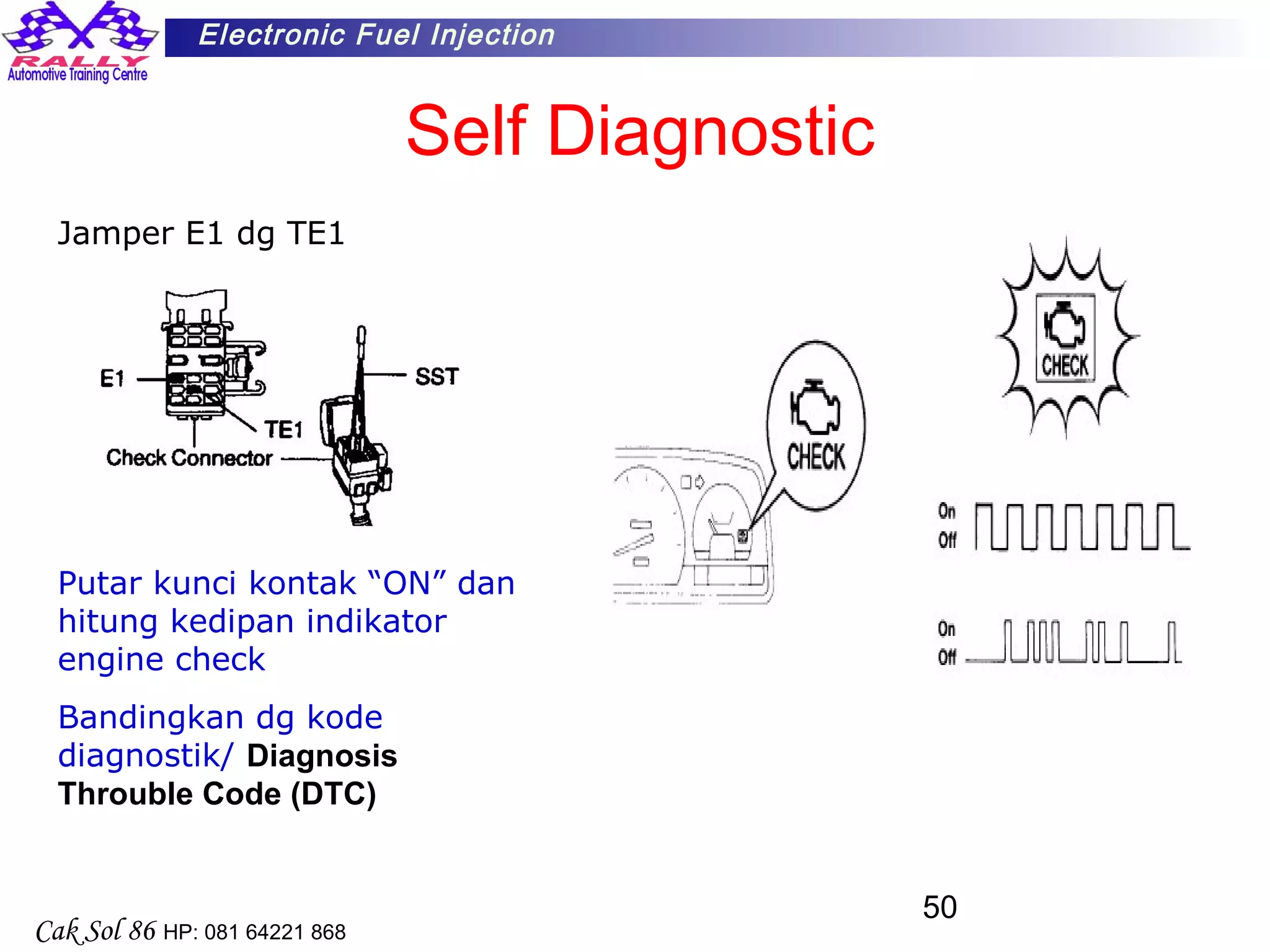

- 50. 50 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Self Diagnostic Jamper E1 dg TE1 Putar kunci kontak “ON” dan hitung kedipan indikator engine check Bandingkan dg kode diagnostik/ Diagnosis Throuble Code (DTC)

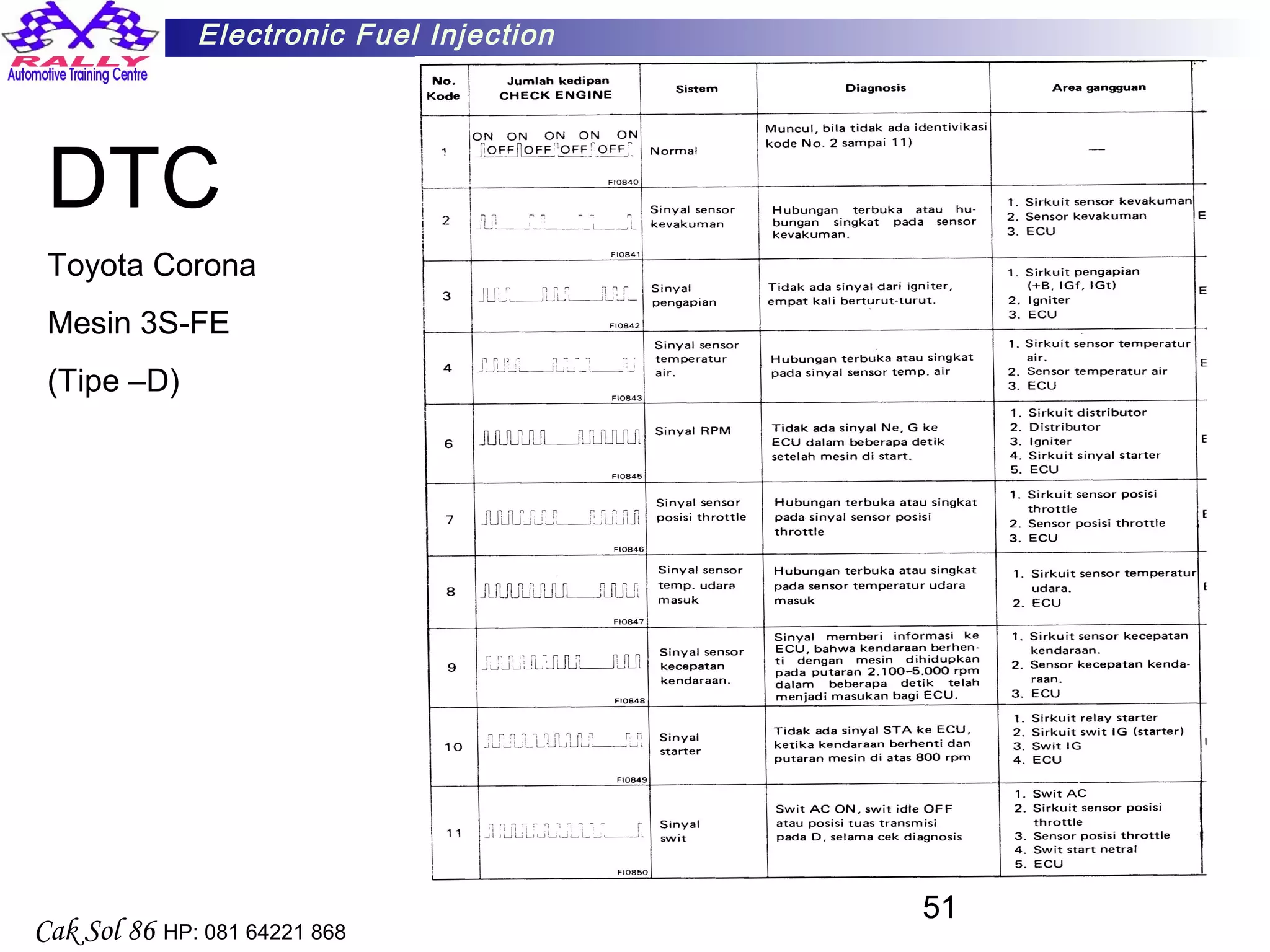

- 51. 51 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 DTC Toyota Corona Mesin 3S-FE (Tipe –D)

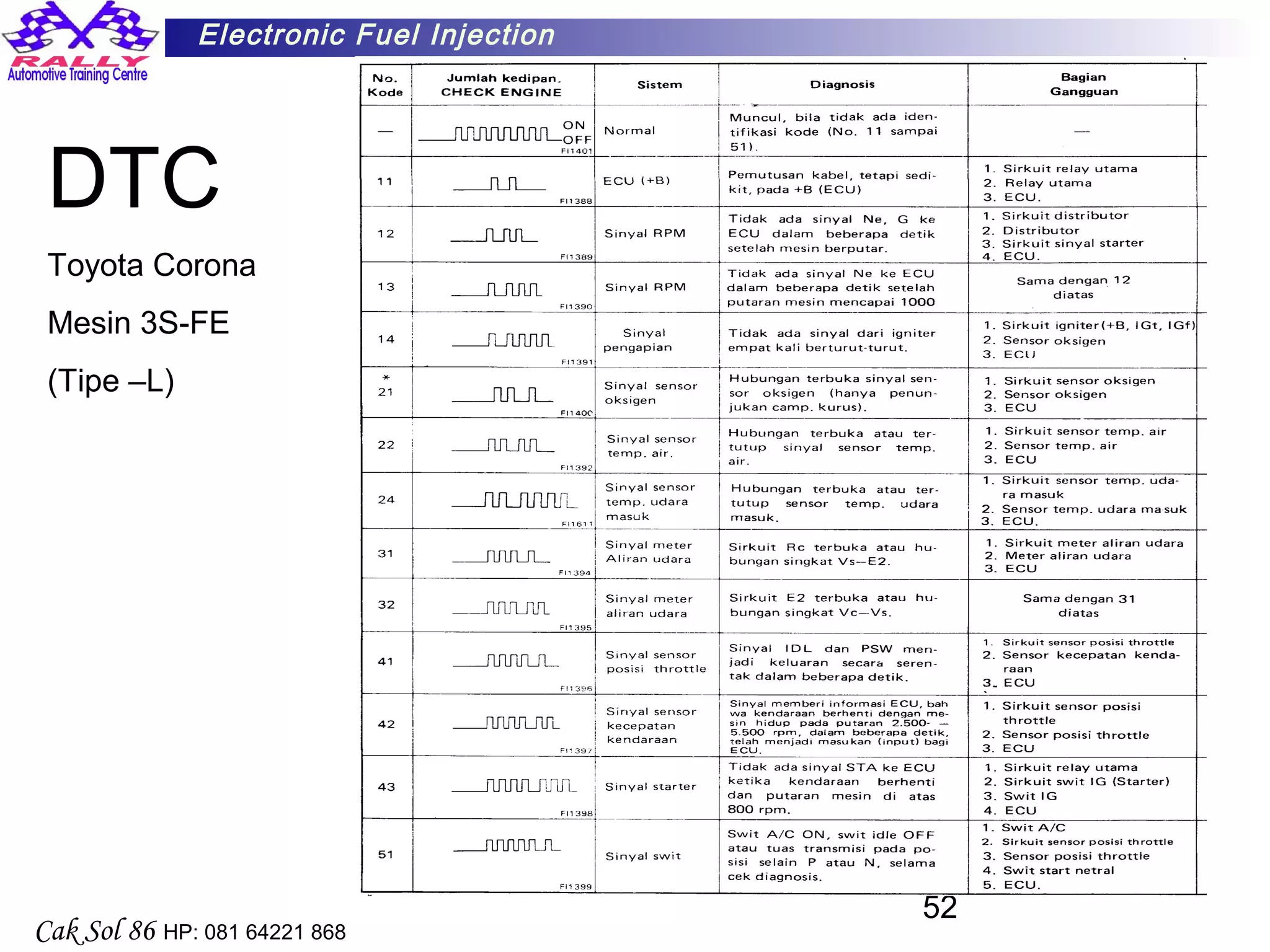

- 52. 52 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 DTC Toyota Corona Mesin 3S-FE (Tipe –L)

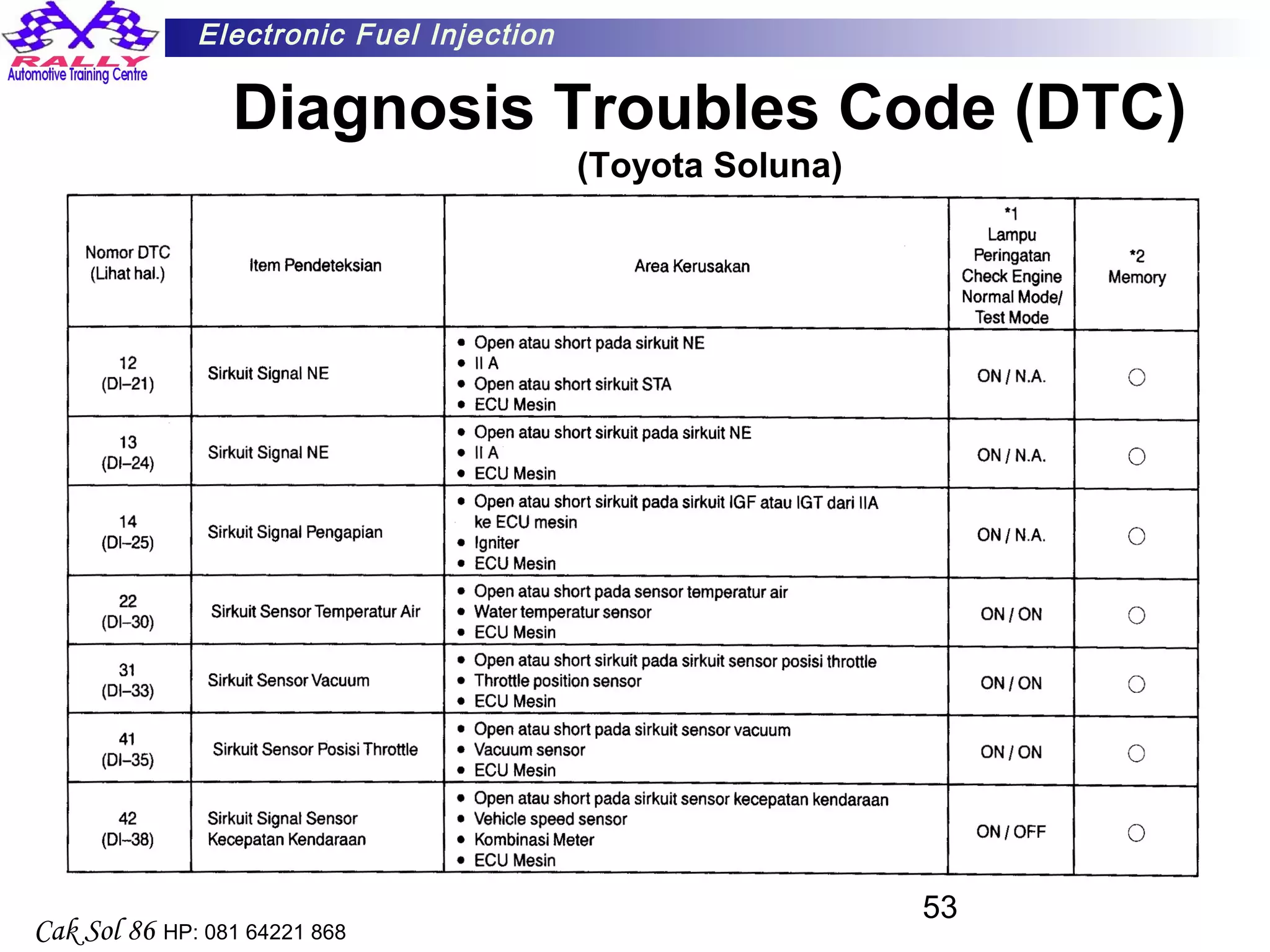

- 53. 53 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 Diagnosis Troubles Code (DTC) (Toyota Soluna)
- 54. 54 Electronic Fuel Injection CakSol 86 HP: 081 64221 868 SEKIAN TERIMA KASIH SEMOGA BERMANFAAT
