1. SISTEM PENGAPIAN KONVENSIONAL
Oleh
TRI RATNO WIBOWO ( 044071 )
RIZKI KURNIAWAN AKBAR ()
MAMAN RAMDHANSYAH ( )
Diajukan Untuk Memenuhi Salah Satu Tugas Mata kuliah Media
Pembelajaran yang diberikan oleh Drs. Dedi Supriawan M.Pd.
JURUSAN PENDIDIKAN TEKNIK MESIN
FAKULTAS PENDIDIKAN TEKNOLOGI DAN KEJURUAN
UNIVERSITAS PENDIDIKAN INDONESIA
2008

3. DAFTAR ISI
PERAWATAN SISTEM
PENGAPIAN KONVENSIONAL
RANGKAIAN
SEKUNDER
KOMPONEN – KOMPONEN
SISTEM PENGAPIAN
RANGKAIAN
PRIMER
ALAT – ALAT

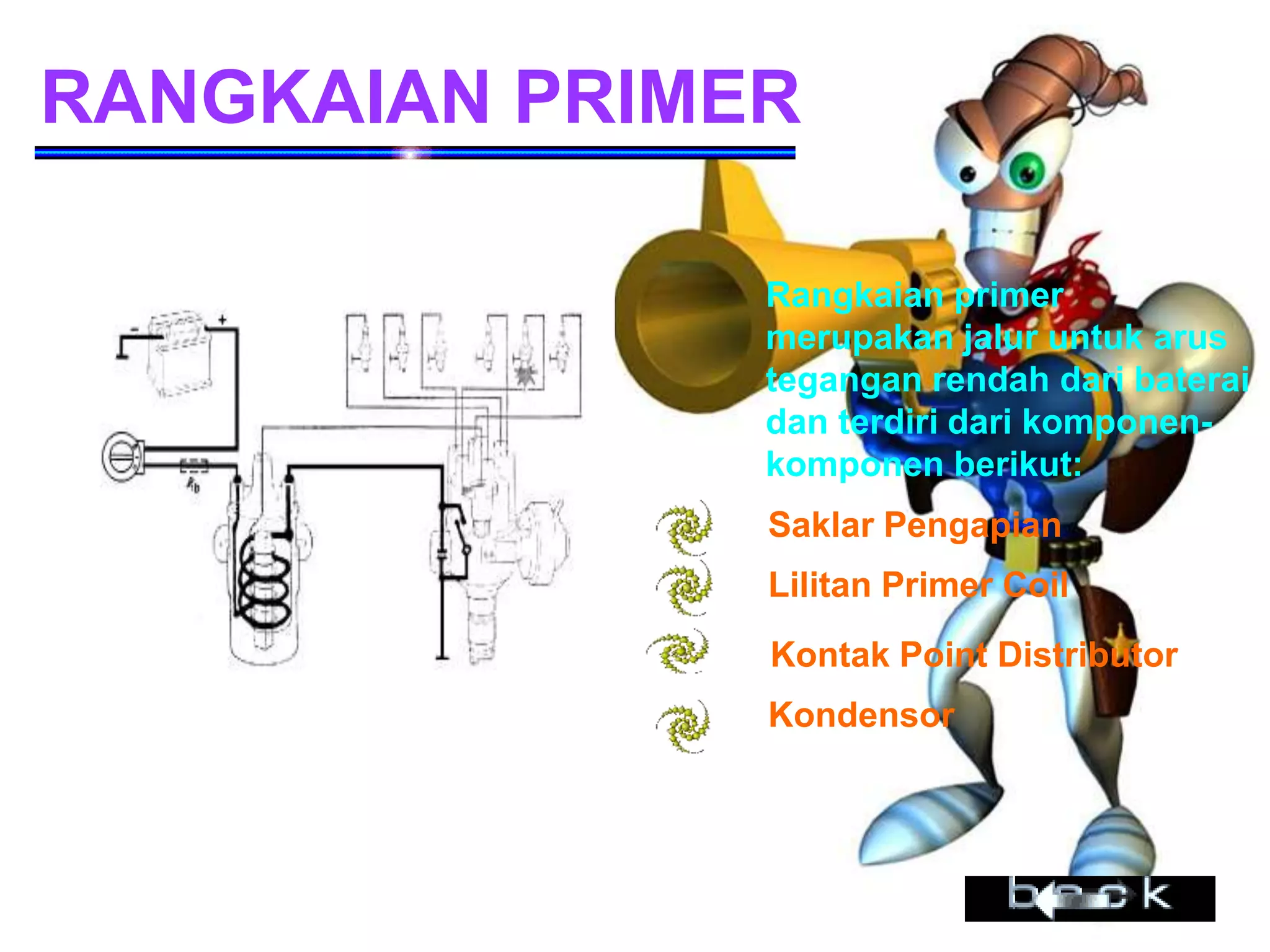

4. RANGKAIAN PRIMER
Rangkaian primer
merupakan jalur untuk arus
tegangan rendah dari baterai
dan terdiri dari komponen-
komponen berikut:
Saklar Pengapian
Lilitan Primer Coil
Kontak Point Distributor
Kondensor

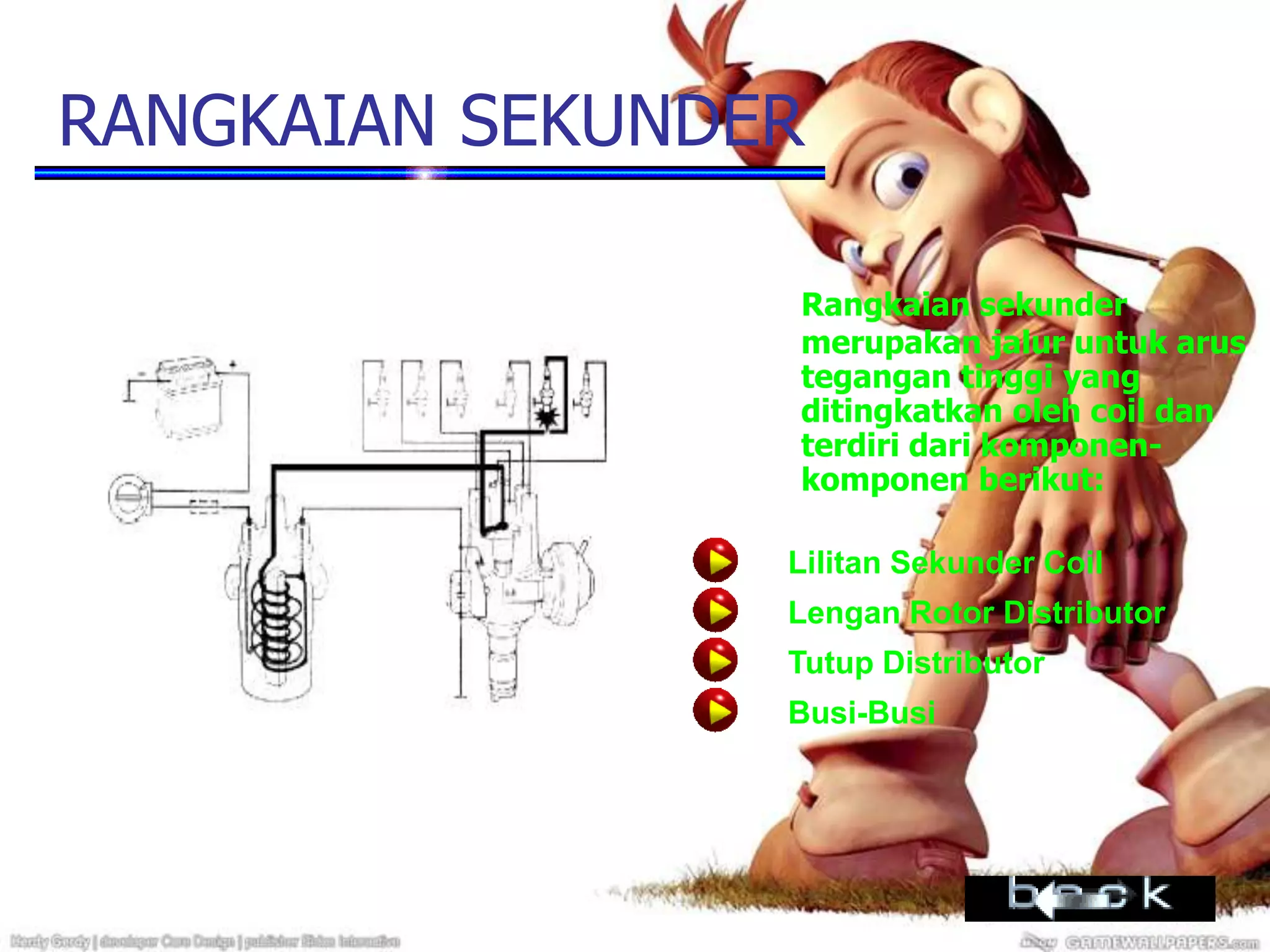

5. RANGKAIAN SEKUNDER
Rangkaian sekunder
merupakan jalur untuk arus
tegangan tinggi yang
ditingkatkan oleh coil dan
terdiri dari komponen-
komponen berikut:
Lilitan Sekunder Coil
Lengan Rotor Distributor
Tutup Distributor
Busi-Busi

6. KOMPONEN-KOMPONEN SISTEM PENGAPIAN
Saklar penyalaan/Kunci kontak
Saklar atau kunci kontak jika dinyalakan akan menghubungkan
baterai dengan motor starter, sehingga akan mengoprasikan
motor starter.

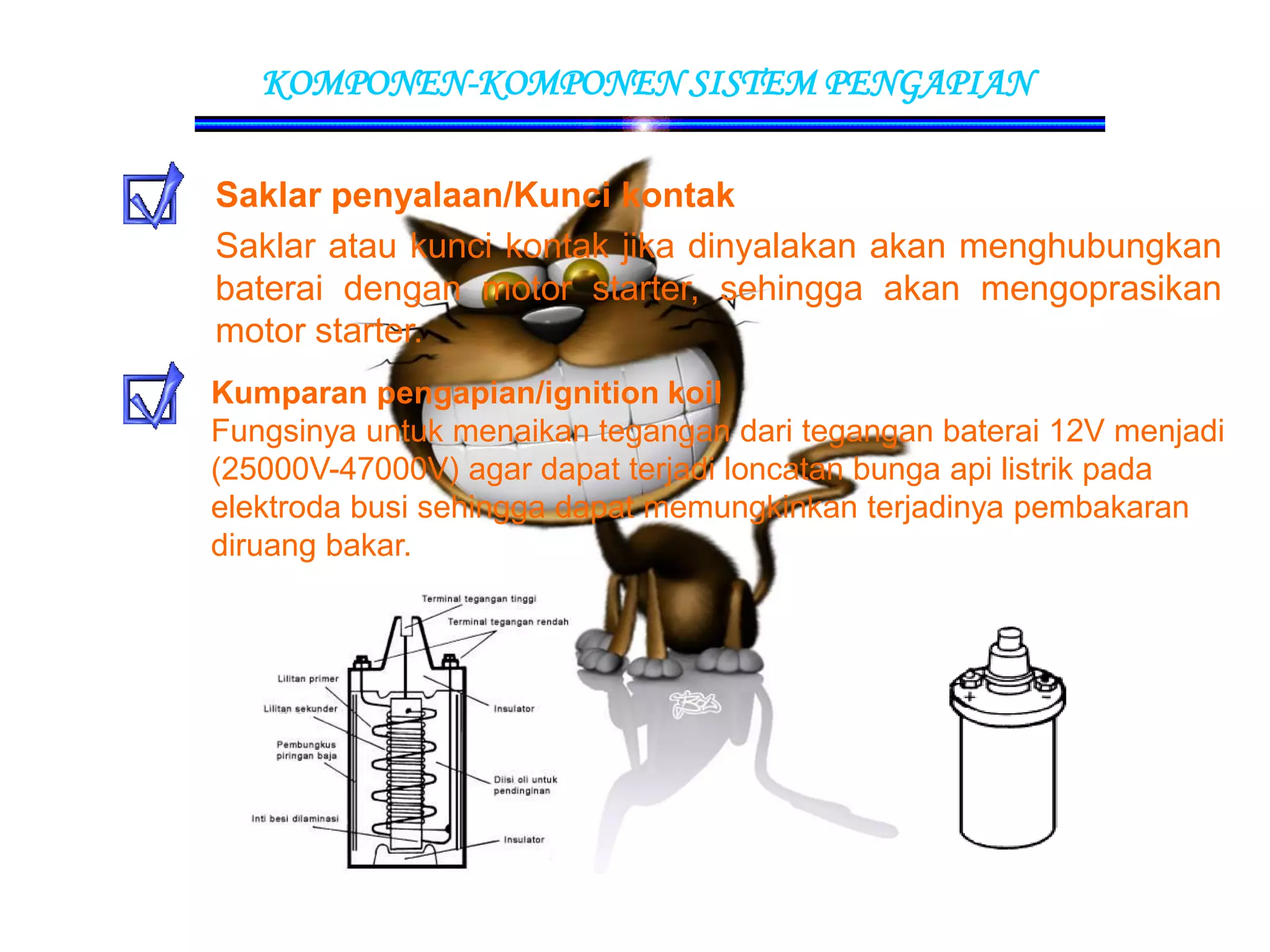

Kumparan pengapian/ignition koil
Fungsinya untuk menaikan tegangan dari tegangan baterai 12V menjadi
(25000V-47000V) agar dapat terjadi loncatan bunga api listrik pada
elektroda busi sehingga dapat memungkinkan terjadinya pembakaran
diruang bakar.

7. Distributor pengapian/ignition distributor
Pada bagian ini termasuk juga pemutus kontak (platina) dan kondensor.
Fungsi distributor adalah:
Busi/spark plug
Badan busi mempunyai kulit luar dari logam, sedangkan didalamnya
merupakan insulator yang terbuat dari keramik. Keramik ini berfungsi
mengisolasi elektroda pusat dengan cangkang luarnya yang terbuat
dari logam. Elektroda pusa membawa arus listrik tegangan tinggi dari
koil penyalaan.
Sebagai pemutus kontak/platina berperan bagaikan saklar ON-OFF
dari hubungan koil, dan waktunya diatur melalui poros kam.
Pembagi lonjakan tegangan tinggi melalui titik kontak kabel busi
sehingga terjadi loncatan bunga api listrik pada busi–busi agar menyala
pada saat sesuai dengan perintah firing order. Perintah penyalaan
adalah pengaturan urutan penyalaan busi ruang bakar silinder-silinder.
Poros distributor digerakan melalui roda gigi spiral oleh poros kam
(camshaft).

8. Pemutus kontak platina/ breaker contact
Satu ujung titik kontak terpasang pada plat pegas dan titik kontak yang
lain statis. Satu ujung titik kontak platina digerakan oleh kam pada
poros distributor, dengan jumlah tonjolan lobe sama dengan jumlah
silinder ruang bakar (dengan besar sudut sama). Tonjolan ka mini saat
berotasi berfungsi untuk membuat ujung titik kontak platina naik-turun
sehingga terjadi buka-tutup hubungan sirkuit utama. Ujung satu titik
kontak platina (bagian statis) terhubung dengan ground, sedangkan
yang satunya lagi bergerak terhubung dengan koil.

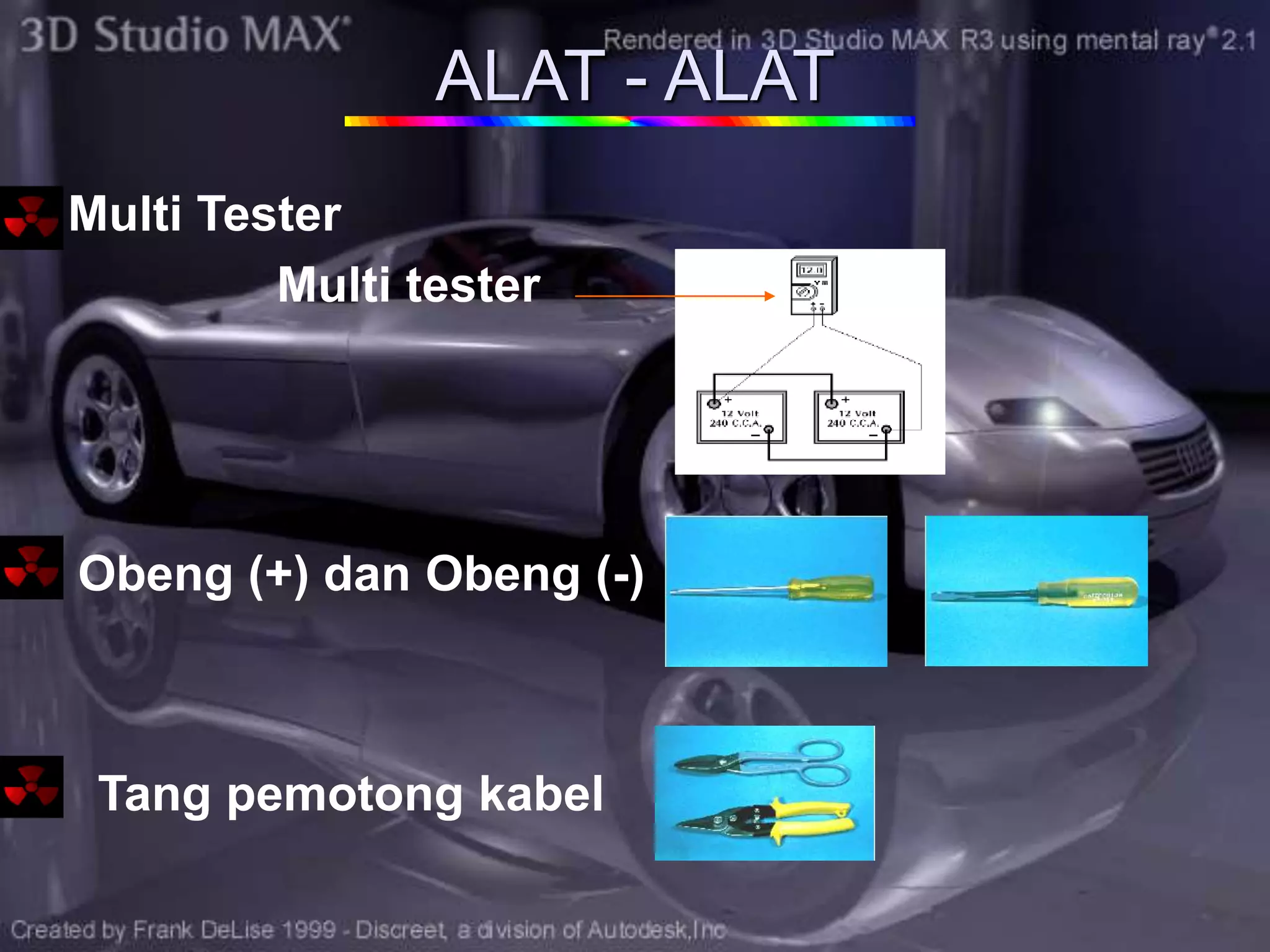

9. ALAT - ALAT
Multi Tester
Multi tester
Obeng (+) dan Obeng (-)
Tang pemotong kabel

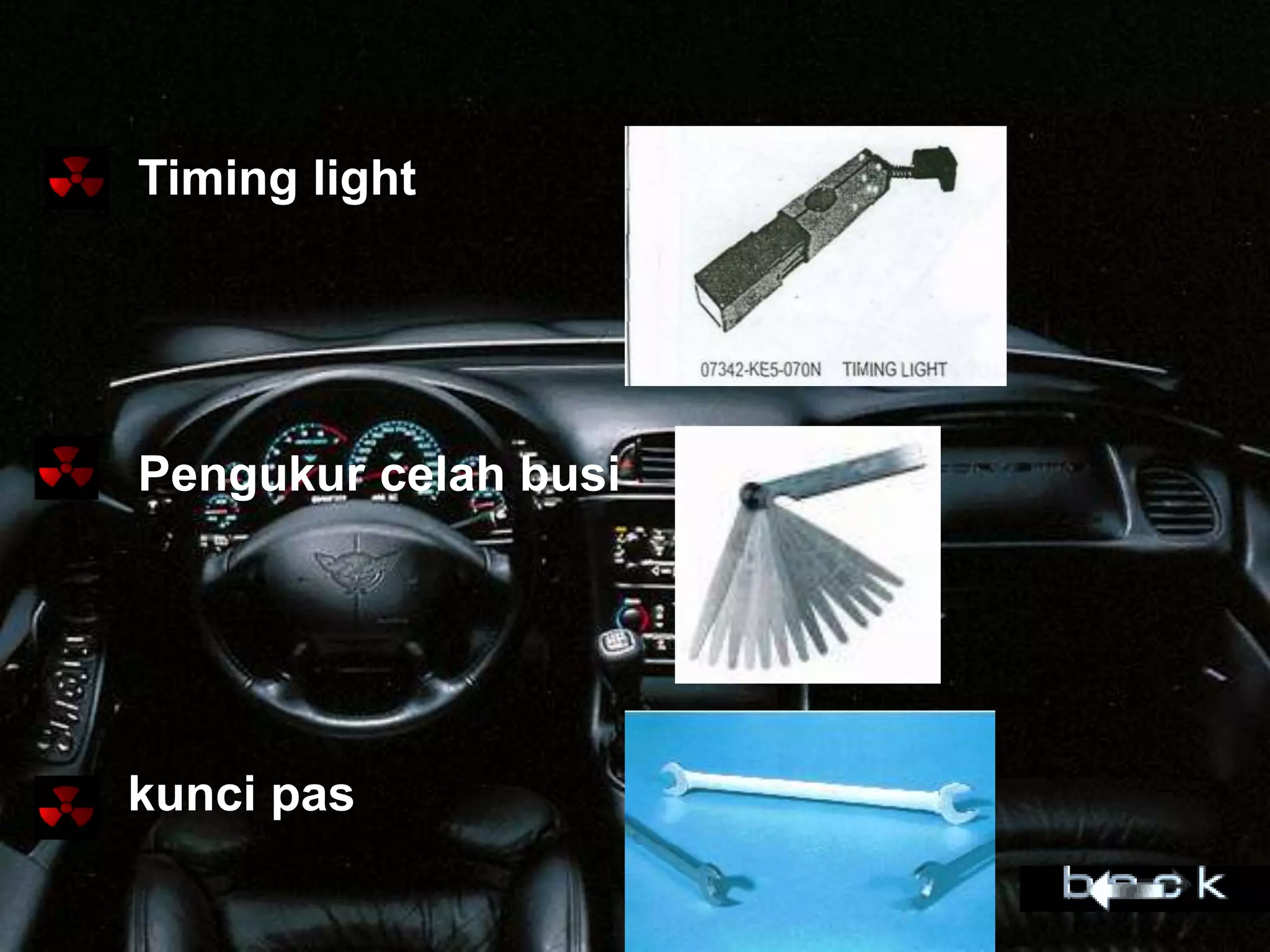

10. Timing light
Pengukur celah busi
kunci pas

11. PERAWATAN SISTEM
PENGAPIAN

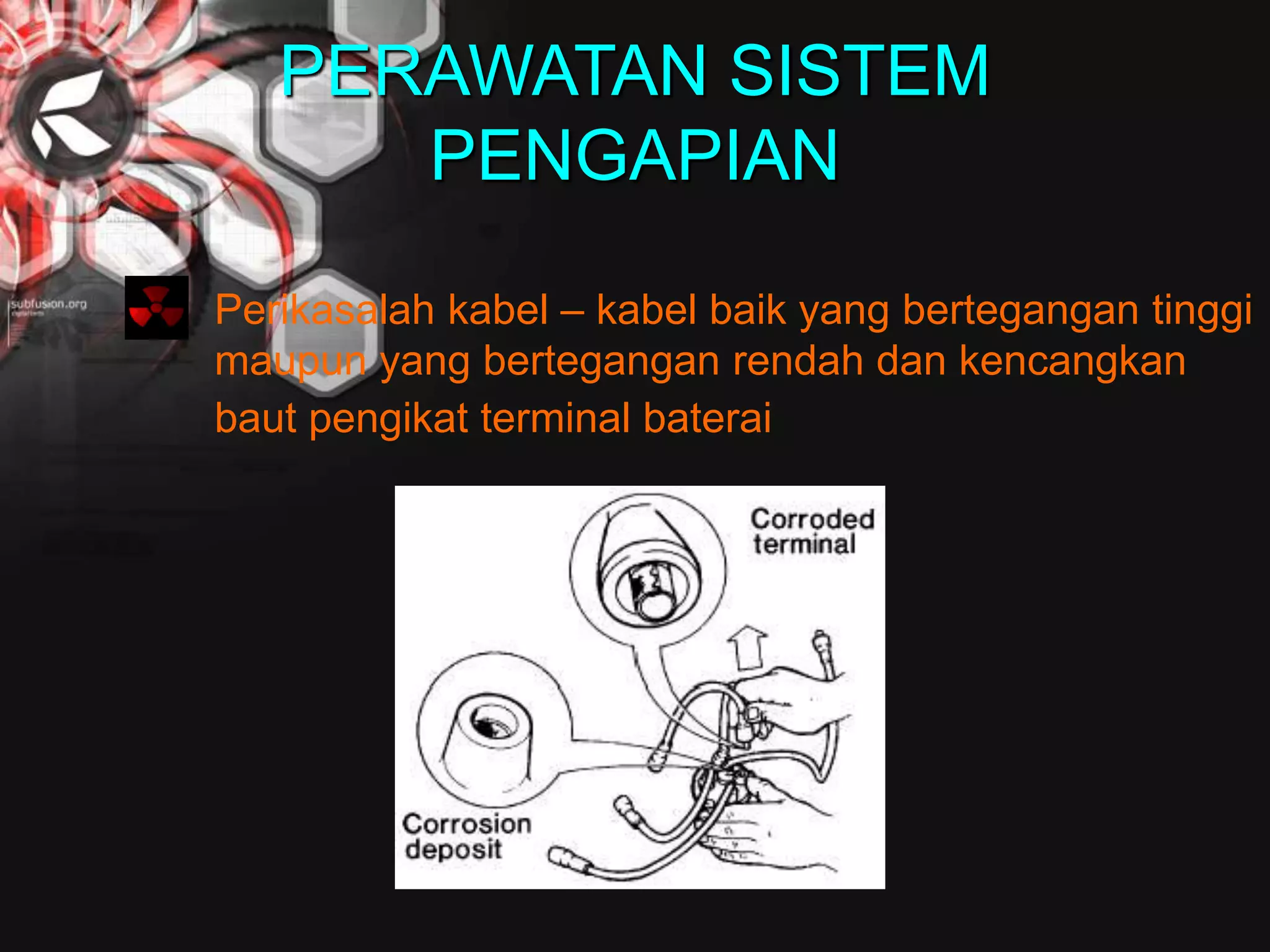

Perikasalah kabel – kabel baik yang bertegangan tinggi
maupun yang bertegangan rendah dan kencangkan
baut pengikat terminal baterai

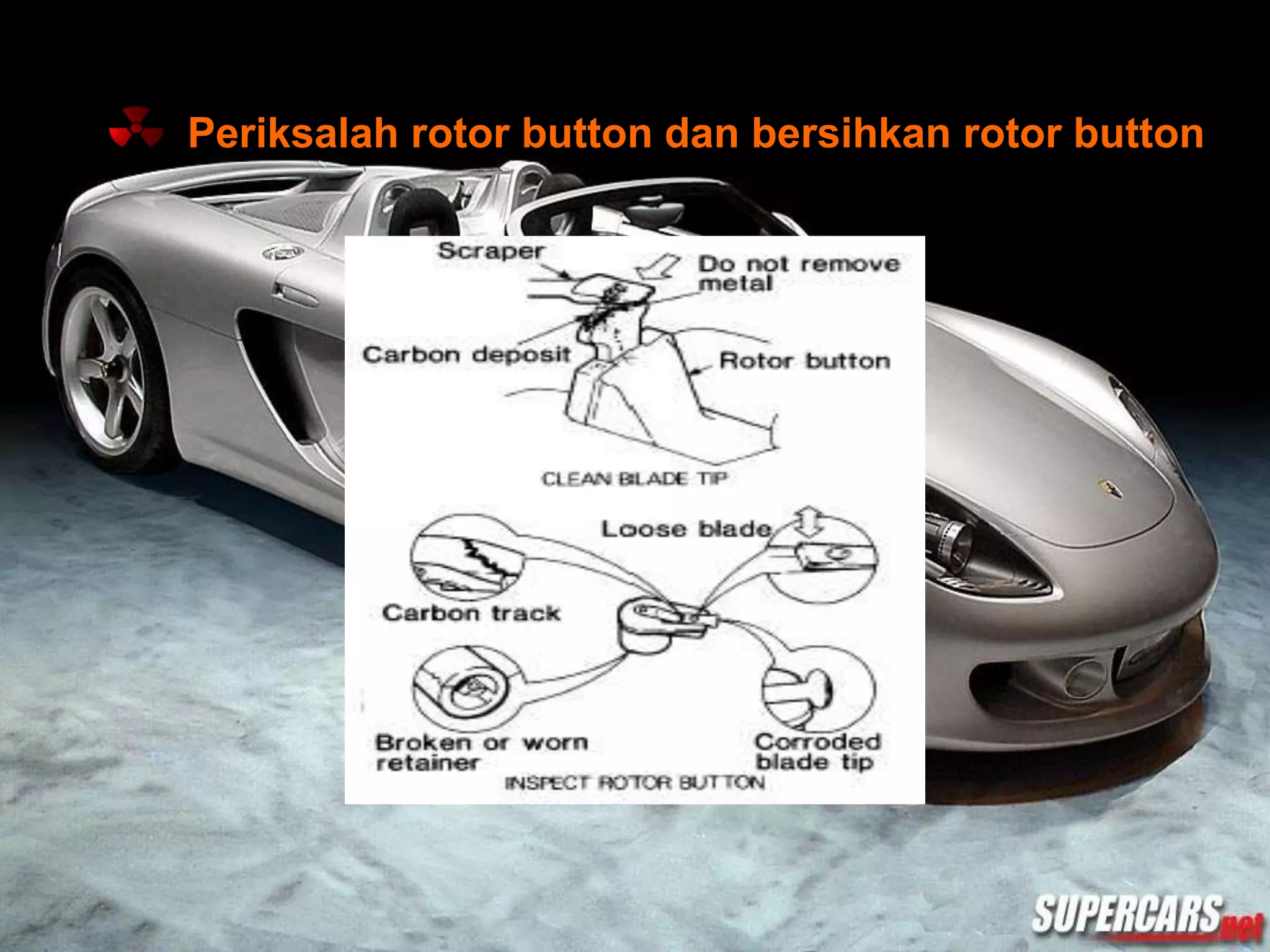

12. Periksalah rotor button dan bersihkan rotor button

13. Periksalah bagian dalam dari distributor cap

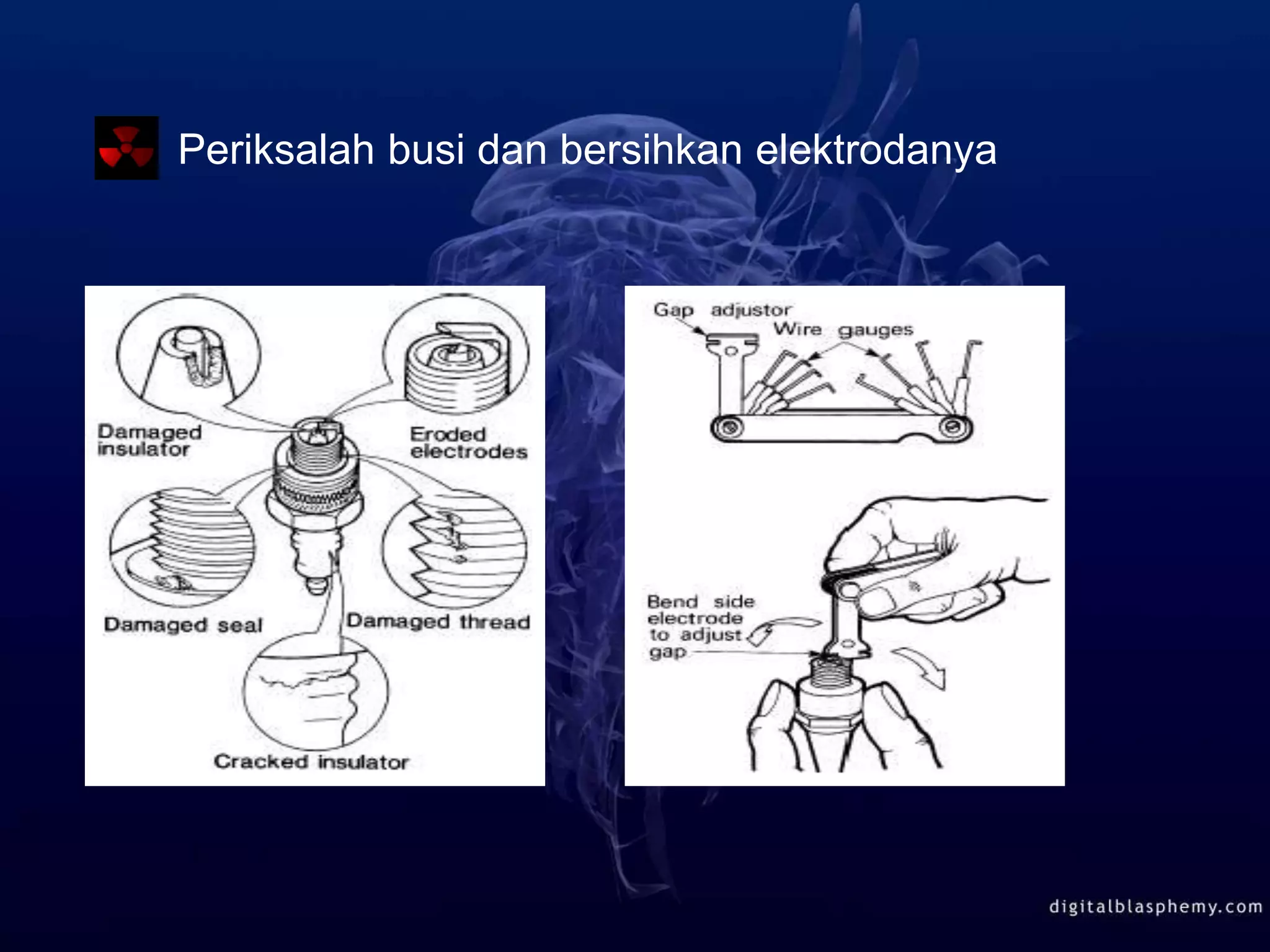

14. Periksalah busi dan bersihkan elektrodanya

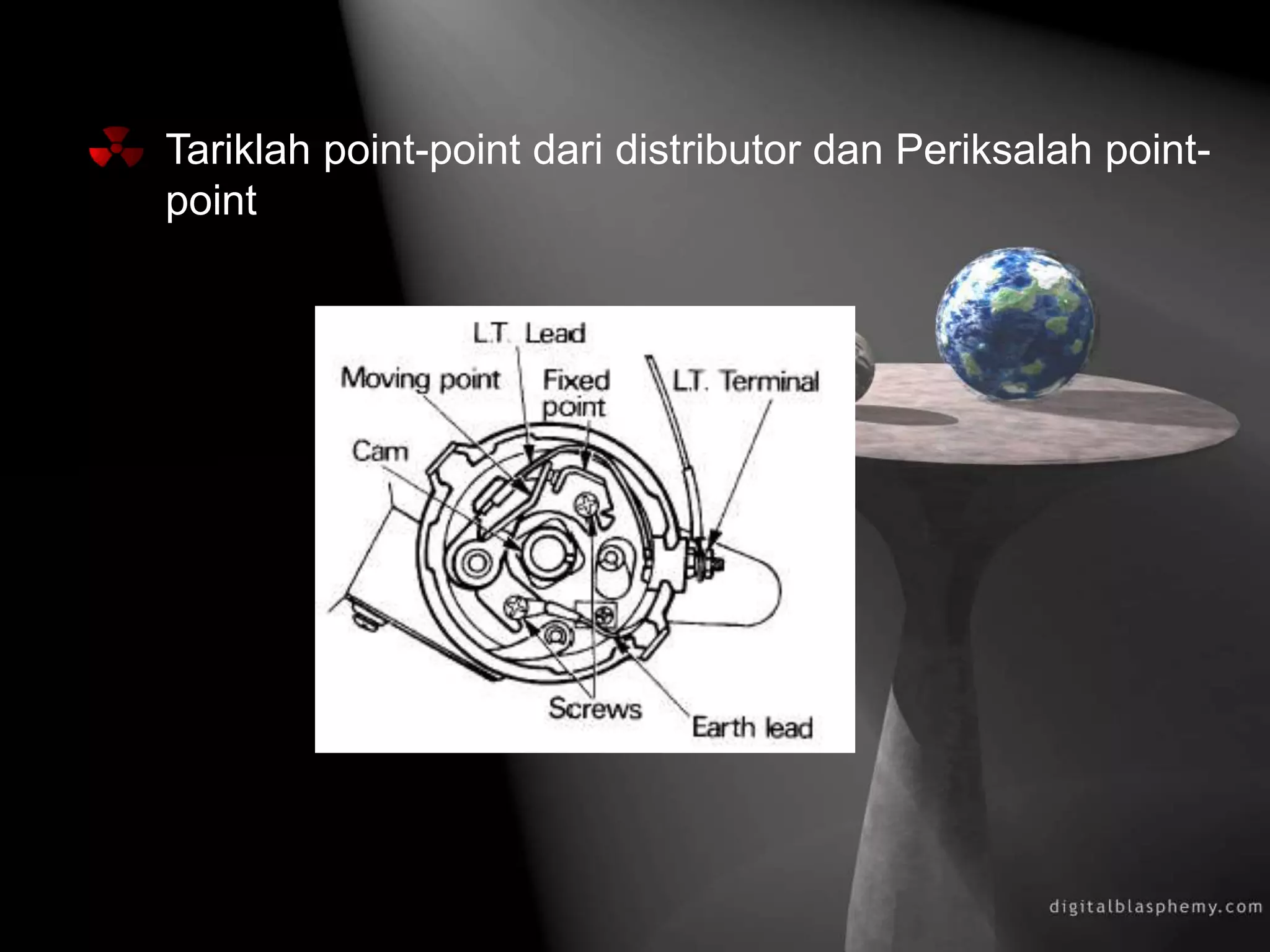

15. Tariklah point-point dari distributor dan Periksalah point-
point

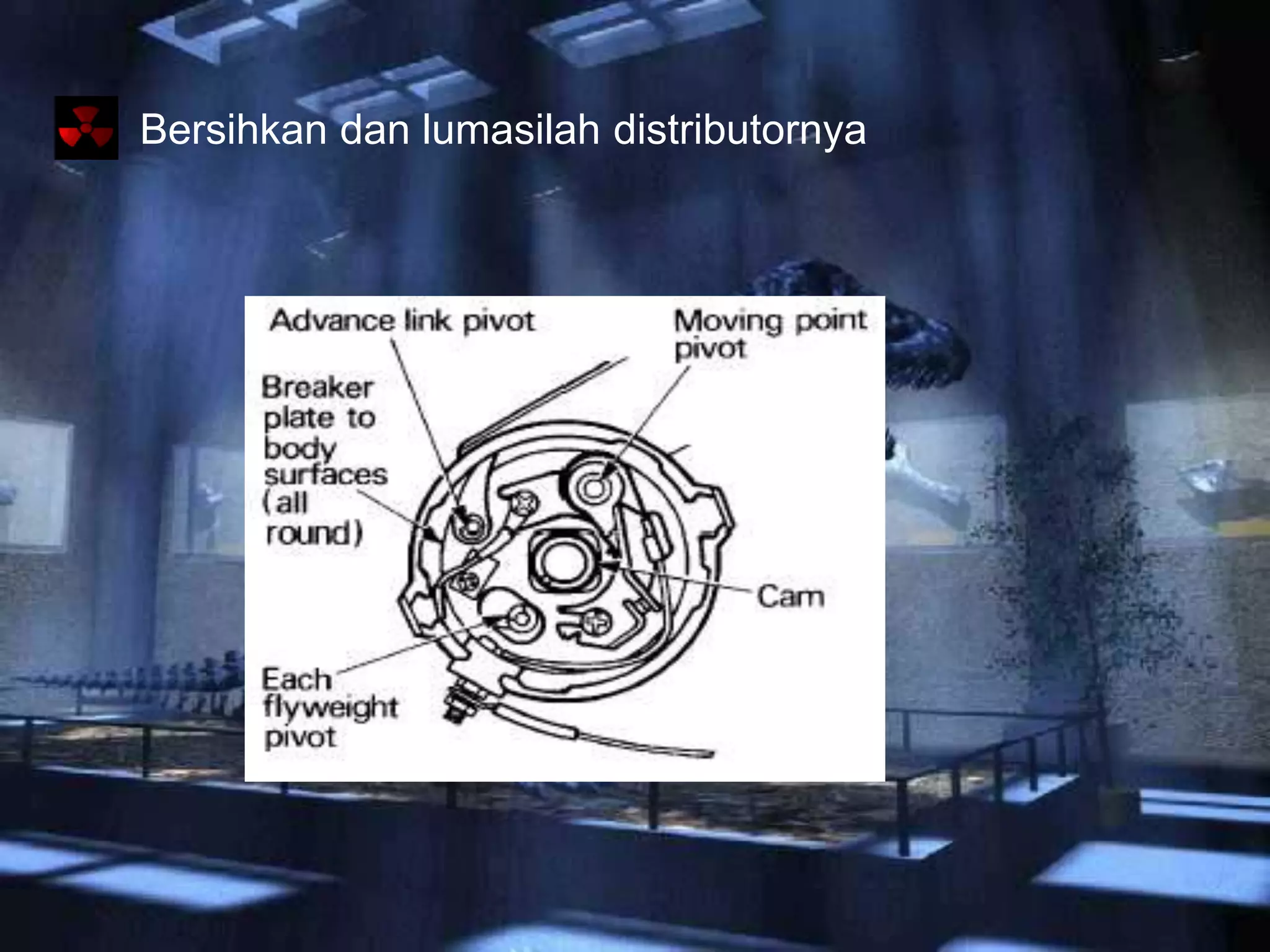

16. Bersihkan dan lumasilah distributornya

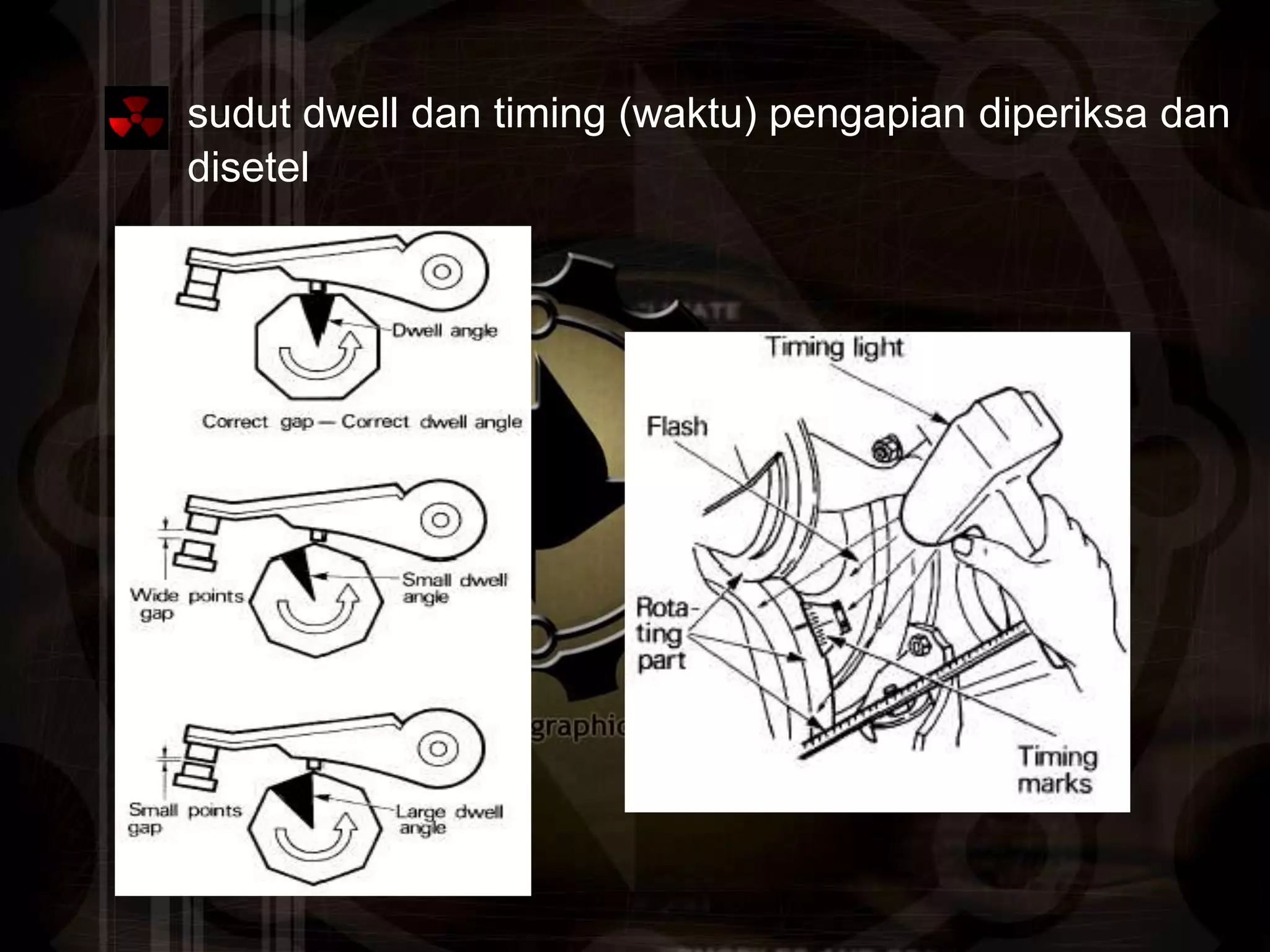

17. sudut dwell dan timing (waktu) pengapian diperiksa dan
disetel

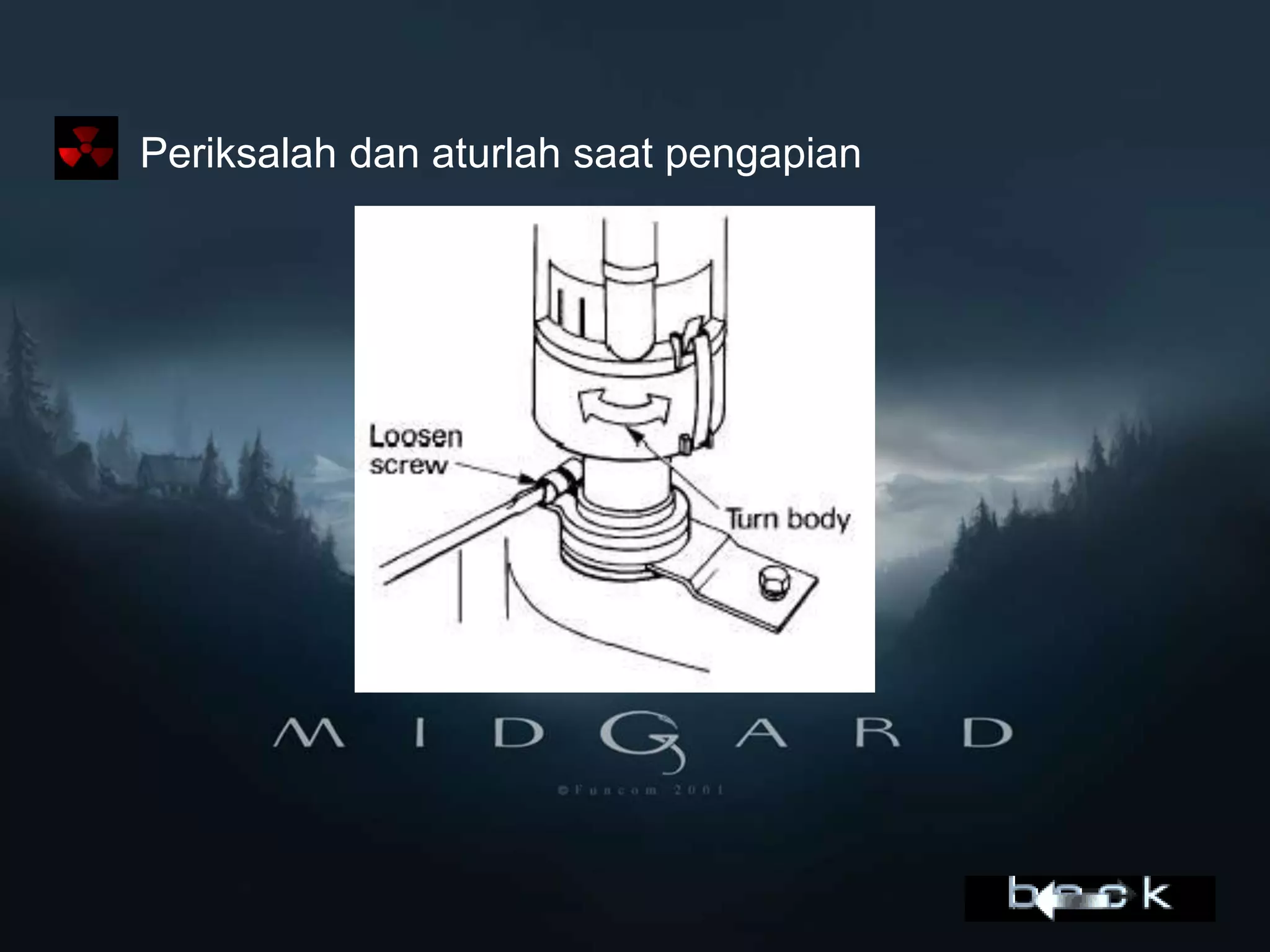

18. Periksalah dan aturlah saat pengapian
