Dokumen ini menjelaskan tentang sistem kontrol bahan bakar elektronik (EFI) dan komponen-komponennya, termasuk pompa bahan bakar, saringan, dan injektor. Fungsi utama sistem ini adalah mengatur jumlah bahan bakar yang disemprotkan agar tercapai rasio udara-bahan bakar yang tepat. Selain itu, dijelaskan juga cara kerja dan peran masing-masing komponen dalam sistem EFI.

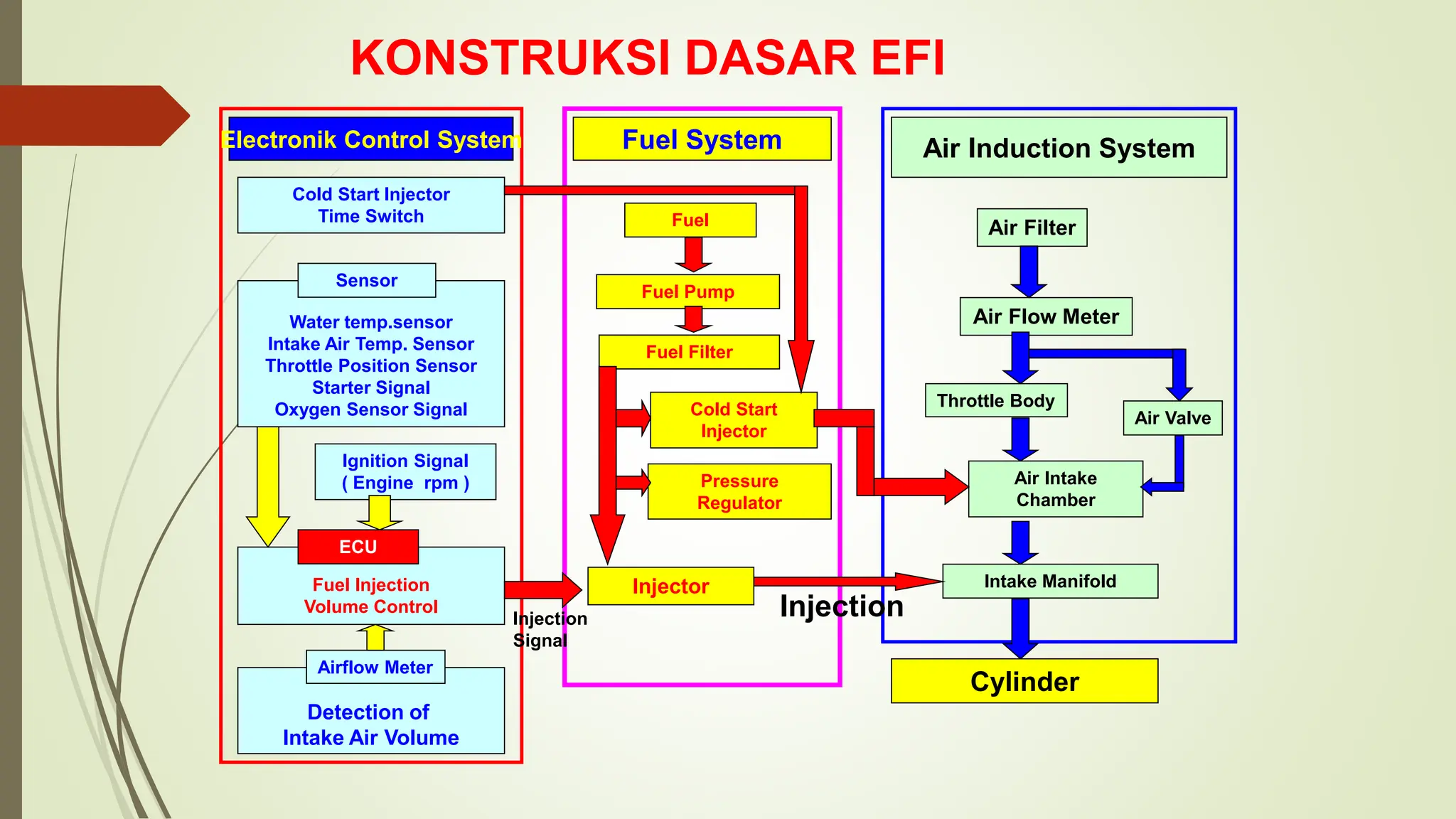

1. KONSTRUKSI DASAR EFI
Electronik Control System Fuel System Air Induction System
Cold Start Injector
Time Switch
Water temp.sensor
Intake Air Temp. Sensor
Throttle Position Sensor
Starter Signal
Oxygen Sensor Signal
Sensor
Ignition Signal
( Engine rpm )
Fuel Injection
Volume Control
ECU
Detection of
Intake Air Volume
Airflow Meter
Fuel
Fuel Pump
Fuel Filter
Cold Start
Injector
Pressure
Regulator
Injector
Injection
Signal
Air Filter
Air Flow Meter
Throttle Body
Air Intake
Chamber
Intake Manifold
Air Valve
Cylinder
Injection

2. ELECTRONIK FUEL
INJECTION
SISTEM BAHAN BAKAR

3. FUNGSI
Berfungsi menyediakan/mengatur sejumlah bahan bakar yang
akan disemprotkan injector agar terbentuk gas dengan nilai AFR
yang tepat.

4. Fuel Tank Fuel Pump Fuel Pipe Fuel Filter
Pulsation Damper
Delivery Pipe
Cold Start Injector
Injector
Cylinder
Pressure Regulator
Return Pipe
DIAGRAM ALIRAN BAHAN BAKAR
Low Pressure High Pressure

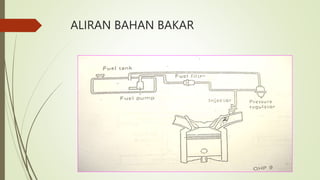

5. ALIRAN BAHAN BAKAR

6. KOMPONEN FUEL SYSTEM
1. Fuel tank
2. Fuel pump
3. Fuel filter
4. Delivery pipe
5. Pressure regulator
6. Injector
7. Cold start injector

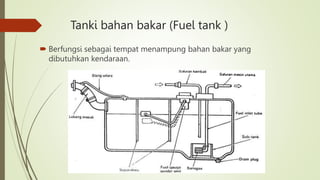

7. Tanki bahan bakar (Fuel tank )
 Berfungsi sebagai tempat menampung bahan bakar yang
dibutuhkan kendaraan.

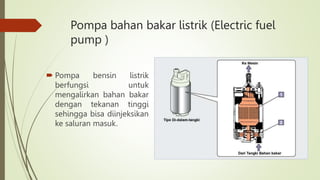

8. Pompa bahan bakar listrik (Electric fuel
pump )
 Pompa bensin listrik
berfungsi untuk
mengalirkan bahan bakar
dengan tekanan tinggi
sehingga bisa diinjeksikan
ke saluran masuk.

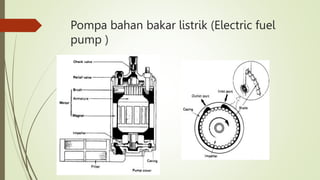

9. Pompa bahan bakar listrik (Electric fuel
pump )

10. Saringan bahan bakar (Fuel filter )
 Fuel filter berfungsi untuk menyaring kotoran yang ada pada
bensin,

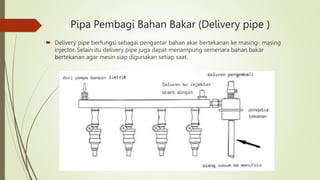

11. Pipa Pembagi Bahan Bakar (Delivery pipe )
 Delivery pipe berfungsi sebagai pengantar bahan akar bertekanan ke masing- masing
injector. Selain itu delivery pipe juga dapat menampung semenara bahan bakar
bertekanan agar mesin siap digunakan setiap saat.

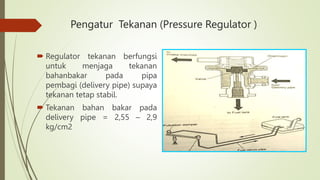

12. Pengatur Tekanan (Pressure Regulator )
 Regulator tekanan berfungsi
untuk menjaga tekanan
bahanbakar pada pipa
pembagi (delivery pipe) supaya
tekanan tetap stabil.
 Tekanan bahan bakar pada
delivery pipe = 2,55 – 2,9
kg/cm2

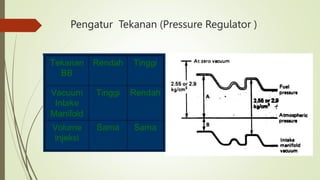

13. Pengatur Tekanan (Pressure Regulator )

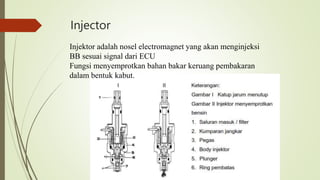

14. Injector
Injektor adalah nosel electromagnet yang akan menginjeksi
BB sesuai signal dari ECU
Fungsi menyemprotkan bahan bakar keruang pembakaran
dalam bentuk kabut.

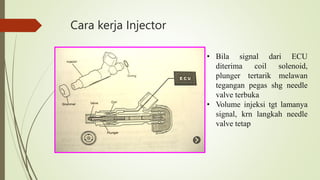

15. Cara kerja Injector
• Bila signal dari ECU
diterima coil solenoid,
plunger tertarik melawan
tegangan pegas shg needle
valve terbuka
• Volume injeksi tgt lamanya
signal, krn langkah needle
valve tetap

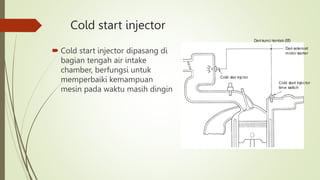

16. Cold start injector
 Cold start injector dipasang di
bagian tengah air intake
chamber, berfungsi untuk
memperbaiki kemampuan
mesin pada waktu masih dingin
Dari solenoid
motor starter
Dari kunci kontak (S
T
)
Cold star injctor
Cold start injector
time switch

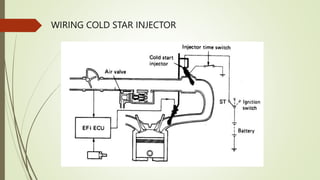

17. WIRING COLD STAR INJECTOR

18. AIR VALVE
ENGINE COLD

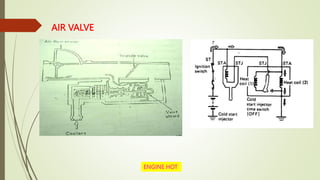

19. AIR VALVE
ENGINE HOT

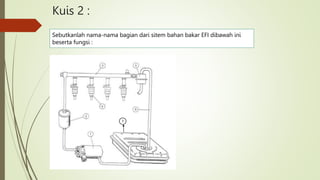

20. Kuis 2 :
Sebutkanlah nama-nama bagian dari sitem bahan bakar EFI dibawah ini
beserta fungsi :
