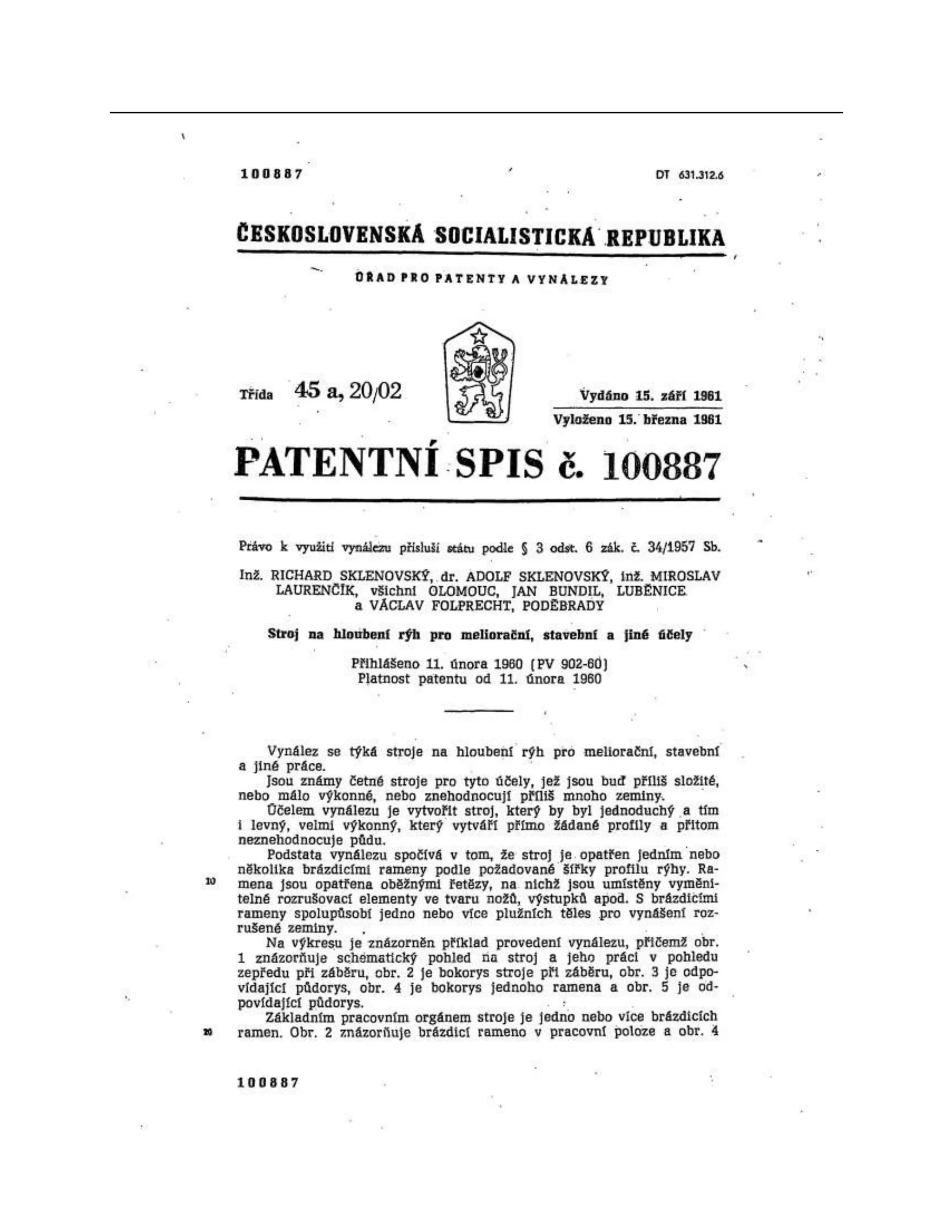

2. Československá socIALISTICKÁ
REPUBLIKA
Vydáno 15. září 1961
Vyloženo 15. března 1961
PATENTNÍ SPIs č.
100887
Třída 2002
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
Inž. RICHARD SKLENOVSKÝ,dr. ADOLF SKLENOVSKÝ,inž. MIROSLAV
LAURENČÍK, všichni oLOMOUC, JAN BUNDIL, LUBĚNICE a VÁCLAV
FOLPRECHT, PODĚBRADY
Stroj na hloubení pro meliorační, stavební a jiné účely
Přihlášeno 11. února 1960 (Pv 902-60) Platnost patentu od 11.
února 1960
Vynález se týká stroje na hloubení pro meliorační, stavební a jiné práce. -
Jsou známy četné stroje pro tyto účely, jež jsou buď příliš složité, nebo málo
výkonné, nebo znehodnocují příliš mnoho zeminy.
Účelem vynálezu je vytvořit stroj, který by byl jednoduchý a tím i levný, velmi výkonný,
který vytváří přímo žádané profily a přitom neznehodnocuje půdu. » Podstata vynálezu
spočívá v tom, že stroj je opatřen jedním nebo několika brázdicími rameny podle
požadované šířky profilu . Ra19 mena jsou opatřena oběžnými řetězy, na nichž jsou
umístěny vyměnitelné rozrušovací elementy ve tvaru nožů, výstupků apod. S brázdicími
rameny spolupůsobí jedno nebo více plužních těles pro vynášení rozrušené zeminy. . -
Na výkresu je znázorněn příklad provedení vynálezu, přičemž obr. 1 znázorňuje
schematický pohled na stroj a jeho práci v pohledu zepředu při záběru, obr. 2 je bokorys
stroje při záběru, obr. 3 je odpovídající půdorys, obr. 4 je bokorys jednoho ramena a
obr. 5 je odpovídající půdorys.
3. Základním pracovním orgánem stroje je jedno nebo více brázdicích 20
ramen. Obr. 2 znázorňuje brázdicí rameno v pracovní poloze a obr. 4
4.
5. 40
50
2 100887
a 5 jeho detaily. Každé brázdicí rameno je tvořeno plným rámem 1 s vodicí drážkou pro
řetěz 2, který obíhá ve vodicí drážce okolo horního hnacího bubnu , kdežto na dolním
konci je veden pouze v drážce. Je-li třeba, lze i na spodním konci upravit vodicí buben
4. Retěz 2 je složen z jednotlivých článků , naznačených na obr. 4 a 5, jež jsou opatřeny
pracovními noži nebo výstupky, jejichž tvar a nastavení se přizpůsobují podle daných
poměrů. Brázdicí ramena jsou poháněna jakýmkoliv vhodným strojem prostřednictvím
převodové skříně 6 (obr. 3].
Je-li použito dvou ramen, jak je nakresleno na obr. 3, je mezi ra
mena vloženo plužní těleso , sbírající půdu do hloubky ornice. Druhé plužní těleso 8 vychází od
spodního konce brázdicího ramena vzhůru
nad úroveň půdy tak, jak je naznačeno v obr. 2 a 3, účelně na druhou stranu než těleso
.
. . . Stroj podle. vynálezu pracuje takto: Při začátku práce se brázdicí rameno s běžícím
pracovním řetězem zatlačí, např. hydraulickým zařízením, svým spodním. koncem do
žádané pracovní hloubky, v níž je udržováno po dobu práce. V této poloze svírá
podélná osa brázdicího , ramena s povrchem půdy např. ostrý úhel o není však
podmínkou). V této poloze se uvede stroj jakýmkoliv vhodným tažným prostředkem
- do pohybu žádaným směrem ve smyslu šipky A podle obr. 2.
Podle daných poměrů se volí i smysl otáčení řetězů buď ve smyslu šipky B, nebo
ve smyslu šipky C. Při pohybu výstupků v zemi je zemina rozrušována, a právě proto,
že zeminu rozrušuje velký počet výstupků značnou rychlostí, dosáhne se velmi
snadného a účinného rozrušení zeminy, což umožňuje vysokou pracovní rychlost stroje.
Takto rozrušená zemina je podrývána plužním tělesem 7 a dopravována stranou vzhůru
tak, jak naznačeno v obr. 1. Stejným způsobem pracuje i druhé plužní těleso , které
dopravuje zeminu od spodního konce vzhůru a ukládá ji na druhou stranu. Důvodem,
proč se používá dvou radlic, je skutečnost, že jedna radlice, ať již , nebo , by nebyla s to
dopravovat veškerou zeminu z celého profilu hloubené . Dalším důvodėm je
hospodárné využití půdy z hlediska zemědělského, neboť orná půda se dopravuje na
jednu stranu tělesem , kdežto hlušina se dopravuje na druhou stranu tělesem . Při
event. zahrnování je možno této skutečnosti využít a zahrnout rýhu napřed hlušinou a
pak ornicí, takže se neporuší uložení jednotlivých vrstev půdy. .
Za určitých podmínek lze místo dvou brázdicích ramen použít bud jen jednoho,
nebo více brázdicích ramen, čímž se dosáhne různého tvaru a šířky profilu. Rovněž tak
lze měnit uložení radlic. Tak např. horní plužní těleso může být uloženo před brázdicím
6. ramenem. Stejně tak lze měnit počet plužních těles a lze použít též jednoho tělesa nebo
většího počtu těles. Rovněž tak lze jedno nebo všechna plužní tělesa rozdělit v
podélném směru tak, aby se dosáhlo odstupňovaného výpadu zeminy.
Stroj lze vybavit různými pomocnými doplňky, jako např. stíračem nebo orgánem
pro definitivní úpravu ložiště v hloubené rýze nebo uhla
zovacím jádrem nebo pod. -
Oběžné řetězy mohou být opatřeny nejen jedním druhem výstupků, nýbrž
dvěma nebo více druhy výstupků. Účelně se jeden druh výstupků vytvoří jako
výstupky rozrušovací, které půdu rozruší, kdežto druhé výstupky jako výstupky
stírací, které rozrušenou zeminu stírají, popř. vynášejí vzhůru. Řetězy lze opatřit i
jinými druhy výstupků, které mají jinou funkci, např. výstupky, jež určují šířku
záběru, zaručují správné vedení v půdě nebo ochranné výstupky, které při najetí
na skálu zabrání poškození řetězu.
7.
8. 3 ; 100887
Předmět patentu
1. Stroj na hloubení pro meliorační, stavební a jiné účely, vy
značený tím, že sestává z jednoho nebo více brázdicích ramen opatře
ných oběžnými řetězy (2), na kterých jsou umístěny vyměnitelné rozrušovací články (5)
ve tvaru, možů, výstupků apod., přičemž s brázdicími rameny spolupůsobí jedno nebo
několik plužních těles (7, 8) pro vynášení rozrušené zeminy. -
2. Stroj podle bodu 1 vyznačený tím, že jedno plužní těleso (7) vybíhá od místa ležícího v
blízkosti povrchu půdy, kdežto druhé těleso 8] od spodního konce brázdicího ramena.
3. Stroj podle bodu 1 vyznačený tím, že jedno plužní těleso je umístěno před
brázdicími rameny a druhé těleso mezi nimi.
4. Stroj podle bodu 1 vyznačený tím, že jedno plužní těleso je umístěno mezi
rameny a druhé za nimi.
. Stroj podle bodu 1 vyznačený tím, že brázdicí rameno je tvo- . řeno pevným rámem (1), v
jehož obvodové drážce je uložen oběžný rozrušovací řetěz (2).
