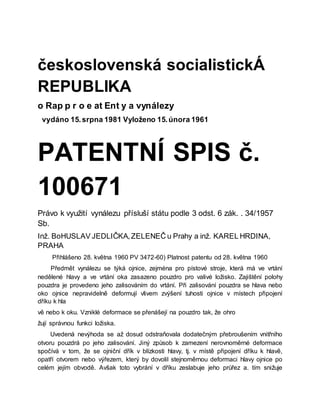

2. československá socialistickÁ
REPUBLIKA
o Rap p r o e at Ent y a vynálezy
vydáno 15.srpna 1981 Vyloženo 15.února 1961

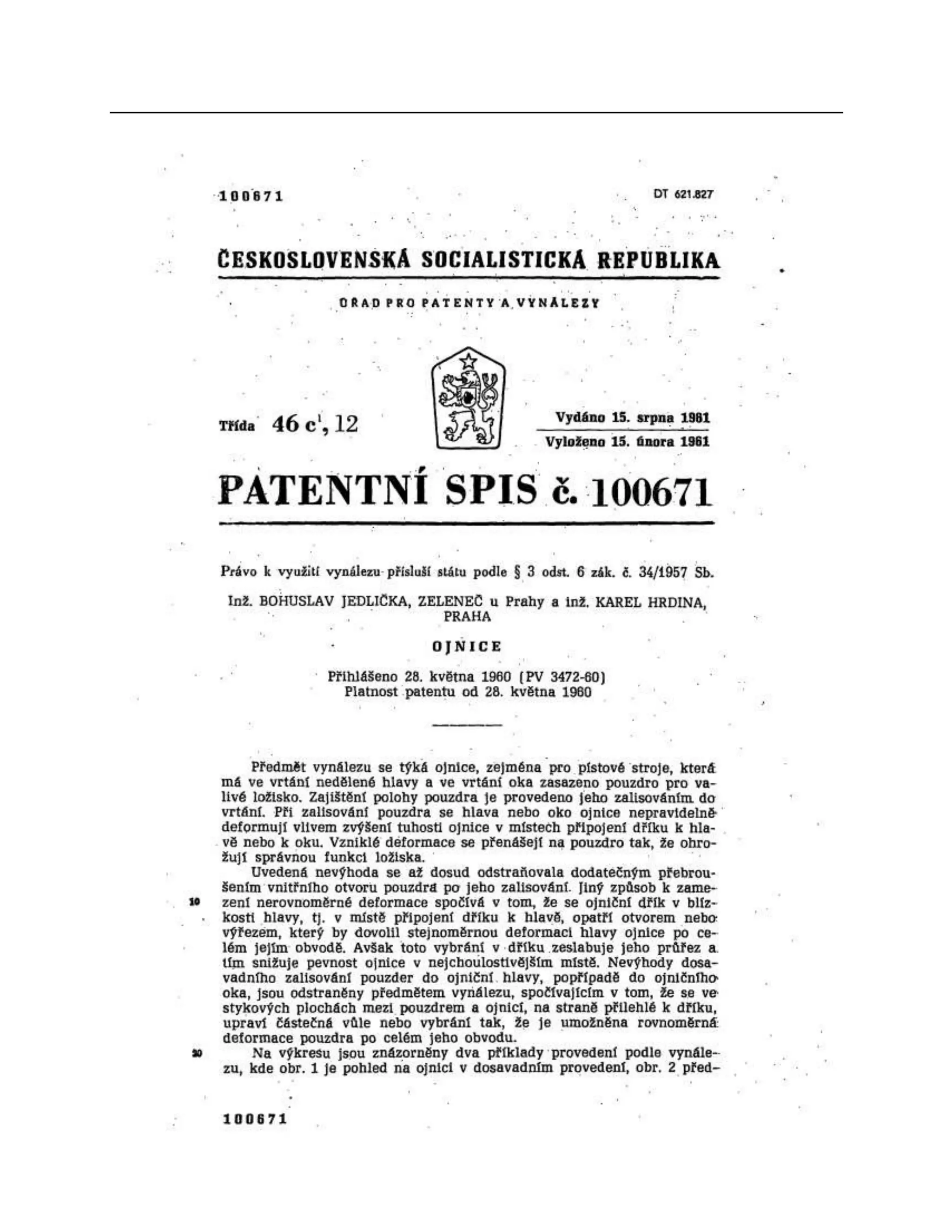

PATENTNÍ SPIS č.
100671
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957
Sb.
Inž. BoHUSLAV JEDLIČKA,ZELENEČ u Prahy a inž. KAREL HRDINA,
PRAHA
Přihlášeno 28. května 1960 PV 3472-60) Platnost patentu od 28. května 1960
Předmět vynálezu se týká ojnice, zejména pro pístové stroje, která má ve vrtání
nedělené hlavy a ve vrtání oka zasazeno pouzdro pro valivé ložisko. Zajištění polohy
pouzdra je provedeno jeho zalisováním do vrtání. Při zalisování pouzdra se hlava nebo
oko ojnice nepravidelně deformují vlivem zvýšení tuhosti ojnice v místech připojení
dříku k hla
vě nebo k oku. Vzniklé deformace se přenášejí na pouzdro tak, že ohro
žují správnou funkci ložiska.
Uvedená nevýhoda se až dosud odstraňovala dodatečným přebroušením vnitřního
otvoru pouzdrá po jeho zalisování. Jiný způsob k zamezení nerovnoměrné deformace
spočívá v tom, že se ojniční dřík v blízkosti hlavy, tj. v místě připojení dříku k hlavě,
opatří otvorem nebo výřezem, který by dovolil stejnoměrnou deformaci hlavy ojnice po
celém jejím obvodě. Avšak toto vybrání v dříku zeslabuje jeho průřez a. tím snižuje

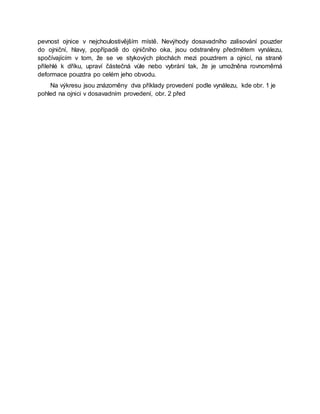

3. pevnost ojnice v nejchoulostivějším místě. Nevýhody dosavadního zalisování pouzder
do ojniční, hlavy, popřípadě do ojničního oka, jsou odstraněny předmětem vynálezu,
spočívajícím v tom, že se ve stykových plochách mezi pouzdrem a ojnicí, na straně
přilehlé k dříku, upraví částečná vůle nebo vybrání tak, že je umožněna rovnoměrná
deformace pouzdra po celém jeho obvodu.

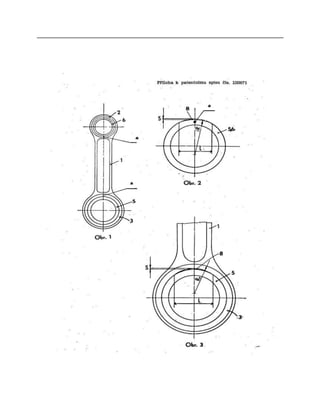

Na výkresu jsou znázorněny dva příklady provedení podle vynálezu, kde obr. 1 je
pohled na ojnici v dosavadním provedení, obr. 2 před
4.

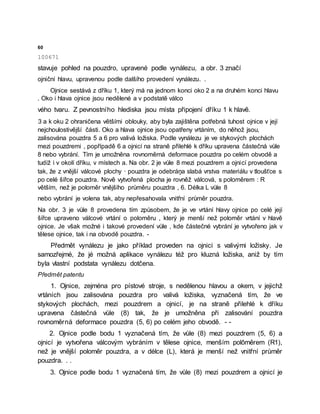

5. 60
100671

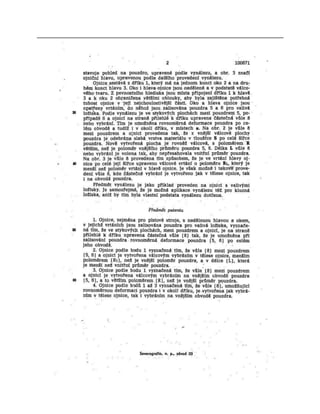

stavuje pohled na pouzdro, upravené podle vynálezu, a obr. 3 značí
ojniční hlavu, upravenou podle dalšího provedení vynálezu. .
Ojnice sestává z dříku 1, který má na jednom konci oko 2 a na druhém konci hlavu
. Oko i hlava ojnice jsou nedělené a v podstatě válco
vého tvaru. Z pevnostního hlediska jsou místa připojení dříku 1 k hlavě.
3 a k oku 2 ohraničena většími oblouky, aby byla zajištěna potřebná tuhost ojnice v její
nejchoulostivější části. Oko a hlava ojnice jsou opatřeny vrtáním, do něhož jsou,
zalisována pouzdra 5 a 6 pro valivá ložiska. Podle vynálezu je ve stykových plochách
mezi pouzdremi , popřípadě 6 a ojnicí na straně přilehlé k dříku upravena částečná vůle
8 nebo vybrání. Tím je umožněna rovnoměrná deformace pouzdra po celém obvodě a
tudíž i v okolí dříku, v místech a. Na obr. 2 je vůle 8 mezi pouzdrem a ojnicí provedena
tak, že z vnější válcové plochy · pouzdra je odebráņa slabá vrstva materiálu v tloušťce s
po celé šířce pouzdra. Nově vytvořená plocha je rovněž válcová, s poloměrem : R
větším, než je poloměr vnějšího průměru pouzdra , 6. Délka L vůle 8
nebo vybrání je volena tak, aby nepřesahovala vnitřní průměr pouzdra.
Na obr. 3 je vůle 8 provedena tím způsobem, že je ve vrtání hlavy ojnice po celé její
šířce upraveno válcové vrtání o poloměru , který je menší než poloměr vrtání v hlavě
ojnice. Je však možné i takové provedení vůle , kde částečné vybrání je vytvořeno jak v
tělese ojnice, tak i na obvodě pouzdra. -
Předmět vynálezu je jako příklad proveden na ojnici s valivými ložisky. Je
samozřejmé, že jé možná aplikace vynálezu též pro kluzná ložiska, aniž by tím
byla vlastní podstata vynálezu dotčena.
Předmět patentu
1. Ojnice, zejména pro pístové stroje, s nedělenou hlavou a okem, v jejichž
vrtáních jsou zalisována pouzdra pro valivá ložiska, vyznačená tím, že ve
stykových plochách, mezi pouzdrem a ojnicí, je na straně přilehlé k dříku
upravena částečná vůle (8) tak, že je umožněna při zalisování pouzdra
rovnoměrná deformace pouzdra (5, 6) po celém jeho obvodě. - -
2. Ojnice podle bodu 1 vyznačená tím, že vůle (8) mezi pouzdrem (5, 6) a
ojnicí je vytvořena válcovým vybráním v tělese ojnice, menším polôměrem (R1),
než je vnější poloměr pouzdra, a v délce (L), která je menší než vnitřní průměr
pouzdra. . .
3. Ojnice podle bodu 1 vyznačená tím, že vůle (8) mezi pouzdrem a ojnicí je

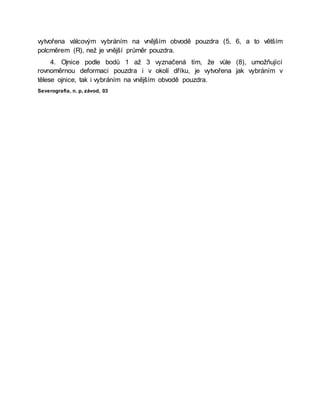

6. vytvořena válcovým vybráním na vnějším obvodě pouzdra (5, 6, a to větším
polcměrem (R), než je vnější průměr pouzdra.
4. Ojnice podle bodů 1 až 3 vyznačená tím, že vůle (8), umožňující
rovnoměrnou deformaci pouzdra i v okolí dříku, je vytvořena jak vybráním v
tělese ojnice, tak i vybráním na vnějším obvodě pouzdra.
Severografia, n. p, závod, 03
