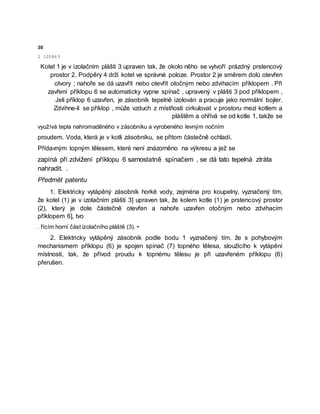

![30
2 100849
Kotel 1 je v izolačním plášti 3 upraven tak, že okolo něho se vytvoří prázdný prstencový
prostor 2. Podpěry 4 drží kotel ve správné poloze. Prostor 2 je směrem dolů otevřen
otvory ; nahoře se dá uzavřít nebo otevřít otočným nebo zdvihacím příklopem . Při
zavření příklopu 6 se automaticky vypne spínač , upravený v plášti 3 pod příklopem ,
Jeli příklop 6 uzavřen, je zásobník tepelně izolován a pracuje jako normální bojler.
Zdvihne-li se příklop , může vzduch z místňosti cirkulovat v prostoru mezi kotlem a
pláštěm a ohřívá se od kotle 1, takže se
využívá tepla nahromaděného v zásobníku a vyrobeného levným nočním
proudem. Voda, která je v kotli zásobníku, se přitom částečně ochladí.
Přídavným topným tělesem, které není znázorněno na výkresu a jež se
zapíná při zdvižení příklopu 6 samostatně spínačem , se dá tato tepelná ztráta
nahradit. .
Předmět patentu
1. Elektricky vytápěný zásobník horké vody, zejména pro koupelny, vyznačený tím,
že kotel (1) je v izolačním plášti 3] upraven tak, že kolem kotle (1) je prstencový prostor
(2), který je dole částečně otevřen a nahoře uzavřen otočným nebo zdvihacím
příklopem 6], tvo
. řícím horní část izolačního pláště (3). •
2. Elektricky vytápěný zásobník podle bodu 1 vyznačený tím, že s pohybovým
mechanismem příklopu (6) je spojen spínač (7) topného tělesa, sloužícího k vytápění
místnosti, tak, že přívod proudu k topnému tělesu je při uzavřeném příklopu (6)
přerušen.](https://image.slidesharecdn.com/dmgkftpwrhule8pbciq1-signature-edf2cbe005eb831babe32599d1e1714518c99d0a379e4c05334c7ec6788f46b5-poli-150523171833-lva1-app6892/85/100849-5-320.jpg)
More Related Content
100849

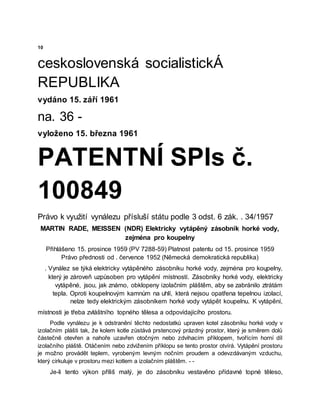

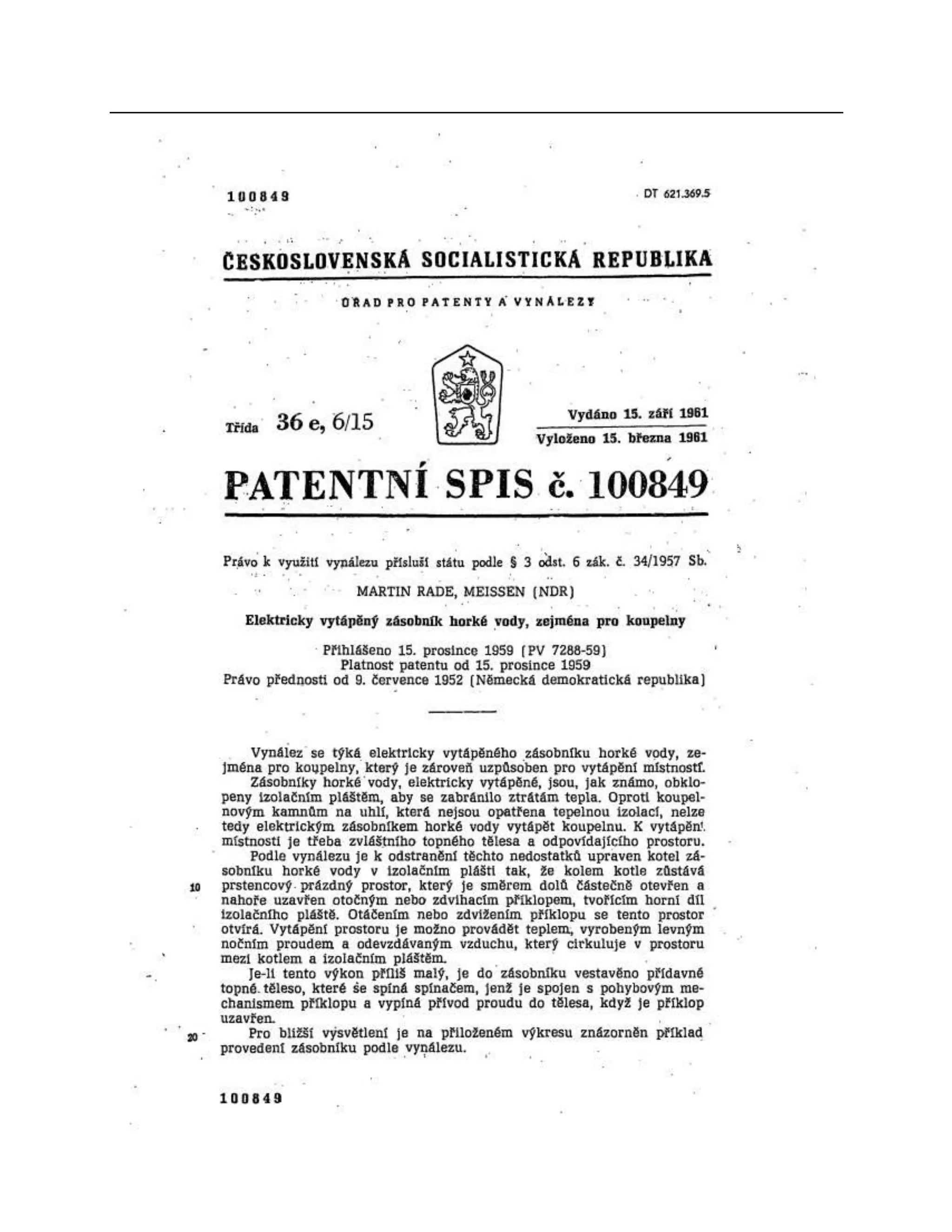

- 2. 10 ceskoslovenská socialistickÁ REPUBLIKA vydáno 15.září 1961 na. 36 - vyloženo 15. března 1961 PATENTNÍ SPIs č. 100849 Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 MARTIN RADE, MEISSEN (NDR) Elektricky vytápěný zásobník horké vody, zejména pro koupelny Přihlášeno 15. prosince 1959 (PV 7288-59) Platnost patentu od 15. prosince 1959 Právo přednosti od . července 1952 (Německá demokratická republika) . Vynález se týká elektricky vytápěného zásobníku horké vody, zejména pro koųpelny, který je zároveň uzpůsoben pro vytápění místností. Zásobníky horké vody, elektricky vytápěné, jsou, jak známo, obklopeny izolačním pláštěm, aby se zabránilo ztrátám tepla. Oproti koupelnovým kamnům na uhlí, která nejsou opatřena tepelnou izolací, nelze tedy elektrickým zásobníkem horké vody vytápět koupelnu. K vytápění, místnosti je třeba zvláštního topného tělesa a odpovídajícího prostoru. Podle vynálezu je k odstranění těchto nedostatků upraven kotel zásobníku horké vody v izolačním plášti tak, že kolem kotle zůstává prstencový prázdný prostor, který je směrem dolů částečně otevřen a nahoře uzavřen otočným nebo zdvihacím příklopem, tvořícím horní díl izolačního pláště. Otáčením nebo zdvižením příklopu se tento prostor otvírá. Vytápění prostoru je možno provádět teplem, vyrobeným levným nočním proudem a odevzdávaným vzduchu, který cirkuluje v prostoru mezi kotlem a izolačním pláštěm. - - Je-li tento výkon příliš malý, je do zásobníku vestavěno přídavné topné těleso,

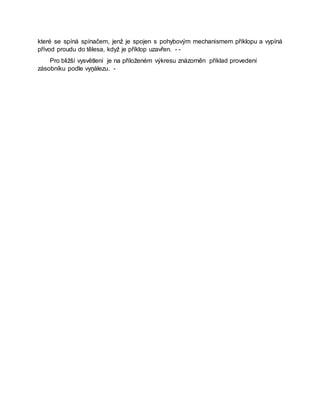

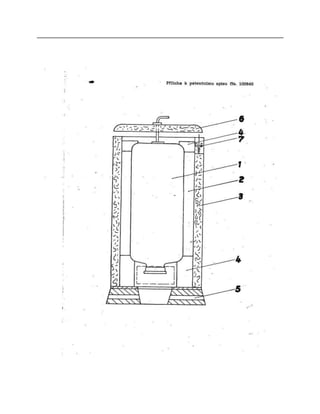

- 3. které se spínáspínačem, jenž je spojen s pohybovým mechanismem příklopu a vypíná přívod proudu do tělesa, když je příklop uzavřen. - - Pro bližší vysvětlení je na přiloženém výkresu znázorněn příklad provedení zásobníku podle vyņálezu. -

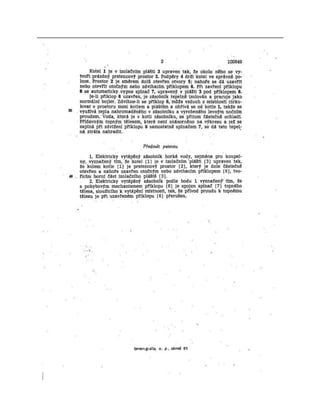

- 5. 30 2 100849 Kotel 1je v izolačním plášti 3 upraven tak, že okolo něho se vytvoří prázdný prstencový prostor 2. Podpěry 4 drží kotel ve správné poloze. Prostor 2 je směrem dolů otevřen otvory ; nahoře se dá uzavřít nebo otevřít otočným nebo zdvihacím příklopem . Při zavření příklopu 6 se automaticky vypne spínač , upravený v plášti 3 pod příklopem , Jeli příklop 6 uzavřen, je zásobník tepelně izolován a pracuje jako normální bojler. Zdvihne-li se příklop , může vzduch z místňosti cirkulovat v prostoru mezi kotlem a pláštěm a ohřívá se od kotle 1, takže se využívá tepla nahromaděného v zásobníku a vyrobeného levným nočním proudem. Voda, která je v kotli zásobníku, se přitom částečně ochladí. Přídavným topným tělesem, které není znázorněno na výkresu a jež se zapíná při zdvižení příklopu 6 samostatně spínačem , se dá tato tepelná ztráta nahradit. . Předmět patentu 1. Elektricky vytápěný zásobník horké vody, zejména pro koupelny, vyznačený tím, že kotel (1) je v izolačním plášti 3] upraven tak, že kolem kotle (1) je prstencový prostor (2), který je dole částečně otevřen a nahoře uzavřen otočným nebo zdvihacím příklopem 6], tvo . řícím horní část izolačního pláště (3). • 2. Elektricky vytápěný zásobník podle bodu 1 vyznačený tím, že s pohybovým mechanismem příklopu (6) je spojen spínač (7) topného tělesa, sloužícího k vytápění místnosti, tak, že přívod proudu k topnému tělesu je při uzavřeném příklopu (6) přerušen.
- 7. Příloha k patentnímuspisu čís. 100849
