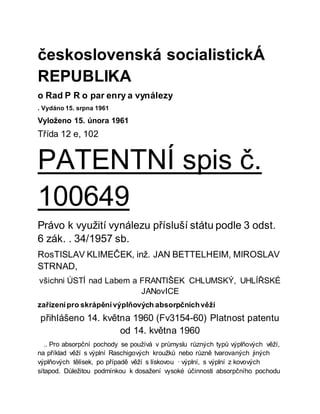

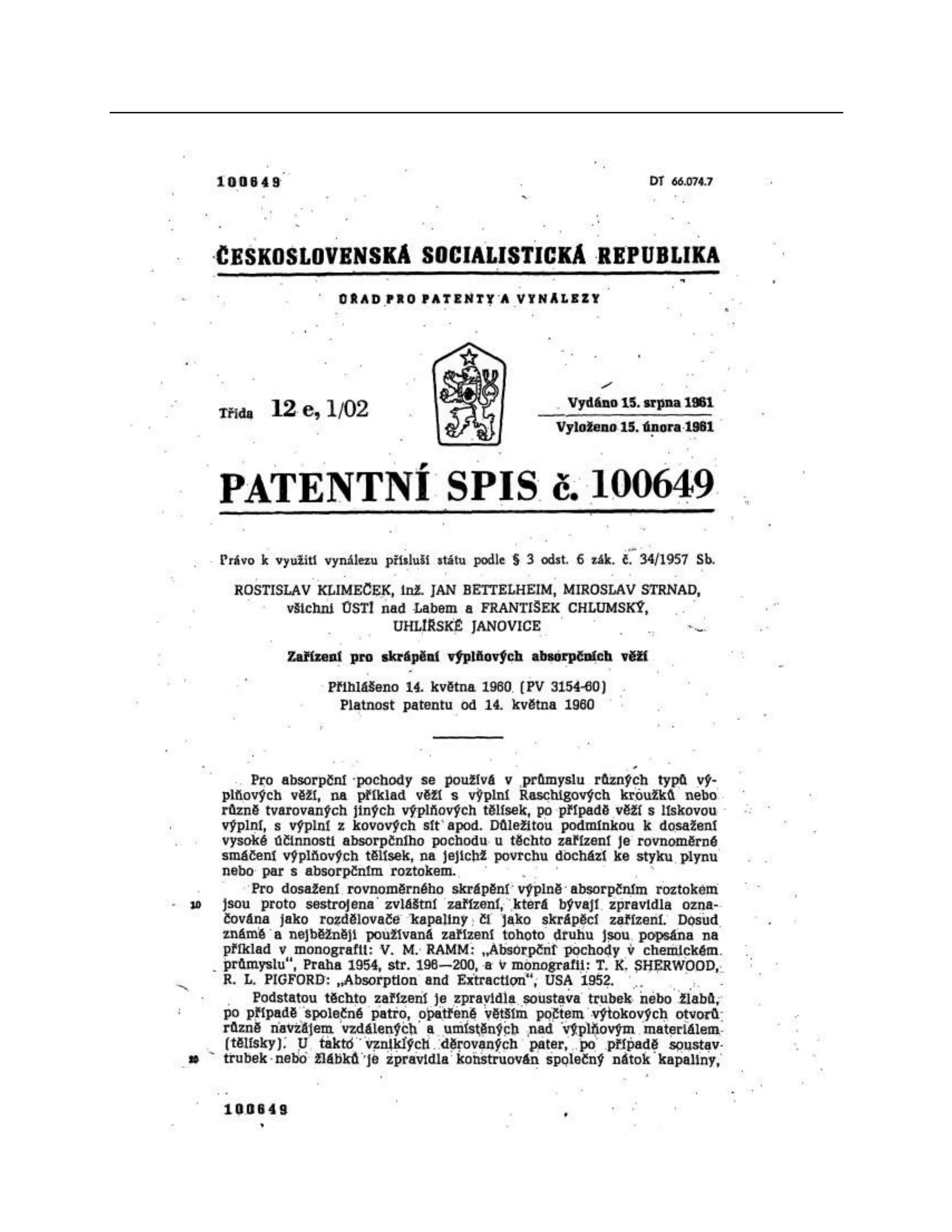

2. československá socialistickÁ
REPUBLIKA
o Rad P R o par enry a vynálezy
. Vydáno 15. srpna 1961
Vyloženo 15. února 1961
Třída 12 e, 102
PATENTNÍ spis č.
100649
Právo k využití vynálezu přísluší státu podle 3 odst.
6 zák. . 34/1957 sb.
RosTISLAV KLIMEČEK, inž. JAN BETTELHEIM, MIROSLAV
STRNAD,
všichni ÚSTÍ nad Labem a FRANTIŠEK CHLUMSKÝ, UHLÍŘSKÉ
JANovICE
zařízenípro skrápěnívýplňových absorpčníchvěží
přihlášeno 14. května 1960 (Fv3154-60) Platnost patentu
od 14. května 1960
.. Pro absorpční pochody se používá v průmyslu různých typů výplňových věží,
na příklad věží s výplní Raschigových kroužků nebo různě tvarovaných jiných
výplňových tělísek, po případě věží s lískovou · výplní, s výplní z kovových
sítapod. Důležitou podmínkou k dosažení vysoké účinnosti absorpčního pochodu

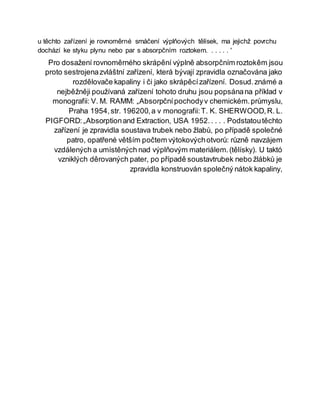

3. u těchto zařízení je rovnoměrné smáčení výplňových tělísek, ma jejichž povrchu
dochází ke styku plynu nebo par s absorpčním roztokem. . . . . . '
Pro dosažení rovnoměrného skrápění výplně absorpčním roztokêm jsou
proto sestrojenazvláštní zařízení, která bývají zpravidla označována jako
rozdělovače kapaliny i či jako skrápěcízařízení. Dosud.známé a
nejběžněji používaná zařízení tohoto druhu jsou popsánana příklad v
monografii: V. M. RAMM: „Absorpčnípochodyv chemickém.průmyslu,
Praha 1954,str. 196200,a v monografii:T. K. SHERWOOD,R. L.
PIGFORD:„Absorptionand Extraction, USA 1952.. . . . Podstatoutěchto
zařízení je zpravidla soustava trubek nebo žlabů, po případě společné
patro, opatřené větším počtem výtokovýchotvorů: různě navzájem
vzdálených a umístěných nad výplňovým materiálem.(tělísky). U taktó
vzniklých děrovaných pater, po případě soustavtrubek nebo žlábků je
zpravidla konstruován společný nátok kapaliny,
4.

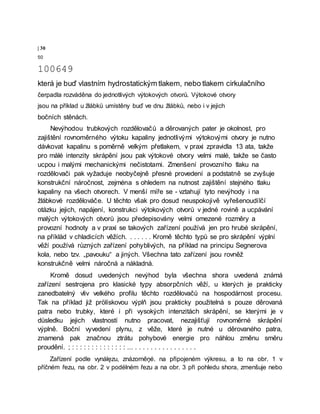

5. | 30
50
100649

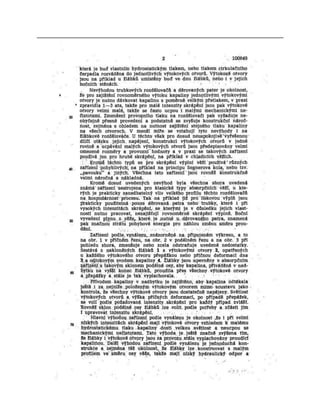

která je buď vlastním hydrostatickým tlakem, nebo tlakem cirkulačního
čerpadla rozváděna do jednotlivých výtokových otvorů. Výtokové otvory
jsou na příklad u žlábků umístěny buď ve dnu žlábků, nebo i v jejich
bočních stěnách.
Nevýhodou trubkových rozdělovačů a děrovaných pater je okolnost, pro
zajištění rovnoměrného výtoku kapaliny jednotlivými výtokovými otvory je nutno
dávkovat kapalinu s poměrně velkým přetlakem, v praxi zpravidla 13 ata, takže
pro målé intenzity skrápění jsou pak výtokové otvory velmi malé, takže se často
ucpou i malými mechanickými nečistotami. Zmenšení provozního tlaku na
rozdělovači pak vyžaduje neobyčejně přesné provedení a podstatně se zvyšuje
konstrukční náročnost, zejména s ohledem na nutnost zajištění stejného tlaku
kapaliny na všech otvorech. V menší míře se - vztahují tyto nevýhody i na
žlábkové rozdělováče. U těchto však pro dosud neuspokojivě vyřešenoudílčí
otázku jejich, napájení, konstrukci výtokových otvorů v jedné rovině a ucpávání
malých výtokových otvorů jsou předepisovány velmi omezené rozměry a
provozní hodnoty a v praxi se takových zařízení používá jen pro hrubé skrápění,
na příklàd v chladicích věžích. . . . . . . Kromě těchto typů se pro skrápění výplní
věží používá různých zařízení pohyblivých, na příklad na principu Segnerova
kola, nebo tzv. „pavouku“ a jiných. Všechna tato zařízení jsou rovněž
konstrukčně velmi náročná a nákladná.
Kromě dosud uvedených nevýhod byla všechna shora uvedená známá
zařízení sestrojena pro klasické typy absorpčních věží, u kterých je prakticky
zanedbatelný vliv velkého profilu těchto rozdělovačů na hospodárnost procesu.
Tak na příklad již prölískovou výplň jsou prakticky použitelná s pouze děrovaná
patra nebo trubky, které i při vysokých intenzitách skrápění, se kterými je v
důsledku jejich vlastností nutno pracovat, nezajišťují rovnoměrné skrápění
výplně. Boční vyvedení plynu, z věže, které je nutné u děrovaného patra,
znamená pak značnou ztrátu pohybové energie pro náhlou změnu směru
proudění. ; : : : : : : : : : : : : : : ... . . . . . . . . . . . . . . . .

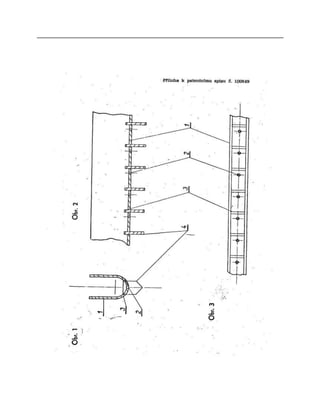

Zařízení podle vynálęzu, znázorněņé. na připojeném výkresu, a to na obr. 1 v
příčném řezu, na obr. 2 v podélném řezu a na obr. 3 při pohledu shora, zmenšuje nebo

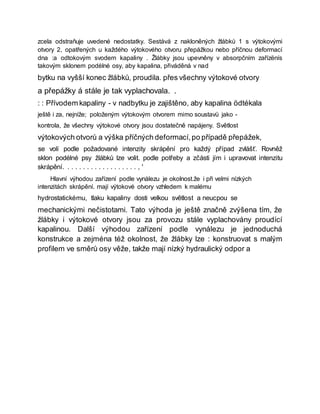

6. zcela odstraňuje uvedené nedostatky. Sestává z nakloněných žlábků 1 s výtokovými
otvory 2, opatřených u každého výtokového otvoru přepážkou nebo příčnou deformací
dna :a odtokovým svodem kapaliny . Žlábky jsou upevněny v absorpčním zařízënís
takovým sklonem podélné osy, aby kapalina, přiváděná v nad
bytku na vyšší konec žlábků, proudila. přes všechny výtokové otvory
a přepážky á stále je tak vyplachovala. .
: : Přívodem kapaliny - v nadbytku je zajištěno, aby kapalina ödtékala
ještě i za, nejníže; položeným výtokovým otvorem mimo soustavü jako -
kontrola, že všechny výtokové otvory jsou dostatečně napájeny. Světlost
výtokových otvorů a výška příčných deformací,po případě přepážek,
se volí podle požadované intenzity skrápění pro každý případ zvlášť. Rovněž
sklon podélné psy žlábků lze volit. podle potřeby a zčásti jím i upravovat intenzitu
skrápění. . . . . . . . . . . . . . . . . . . , '
Hlavní výhodou zařízení podle vynálezu je okolnost.že i při velmi nízkých
intenzitách skrápění. mají výtokové otvory vzhledem k malému
hydrostatickému, tlaku kapaliny dosti velkou světlost a neucpou se
mechanickými nečistotami. Tato výhoda je ještě značně zvýšena tím, že
žlábky i výtokové otvory jsou za provozu stále vyplachovány proudící
kapalinou. Další výhodou zařízení podle vynálezu je jednoduchá
konstrukce a zejména též okolnost, že žlábky lze : konstruovat s malým
profilem ve směrů osy věže, takže mají nízký hydraulický odpor a
7.
8. so

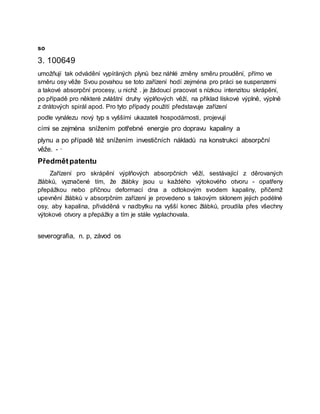

3. 100649

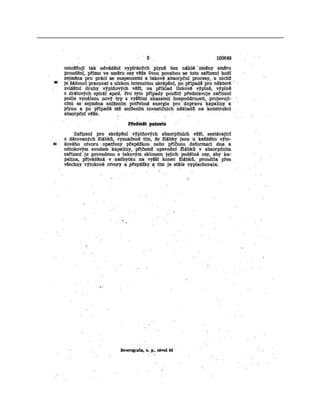

umožňují tak odvádění vypíråných plynů bez náhlé změny směru proudění, přímo ve
směru osy věže Svou povahou se toto zařízení hodí zejména pro práci se suspenzemi
a takové absorpční procesy, u nichž . je žádoucí pracovat s nízkou intenzitou skrápění,
po případě pro některé zvláštní druhy výplňových věží, na příklad lískové výplně, výplně
z drátových spirál apod. Pro tyto případy použití představuje zařízení
podle vynálezu nový typ s vyššími ukazateli hospodárnosti, projevují
cími se zejména snížením potřebné energie pro dopravu kapaliny a
plynu a po případě též snížením investičních nákladů na konstrukci absorpční
věže. - ·
Předmětpatentu
Zařízení pro skrápění výplňových absorpčních věží, sestávající z děrovaných
žlábků, vyznačené tím, že žlábky jsou u každého výtokového otvoru - opatřeny
přepážkou nebo příčnou deformací dna a odtokovým svodem kapaliny, přičemž
upevnění žlábků v absorpčním zařízení je provedeno s takovým sklonem jejich podélné
osy, aby kapalina, přiváděná v nadbytku na vyšší konec žlábků, proudila přes všechny
výtokové otvory a přepážky a tím je stále vyplachovala.
