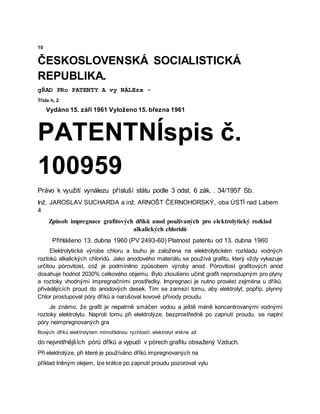

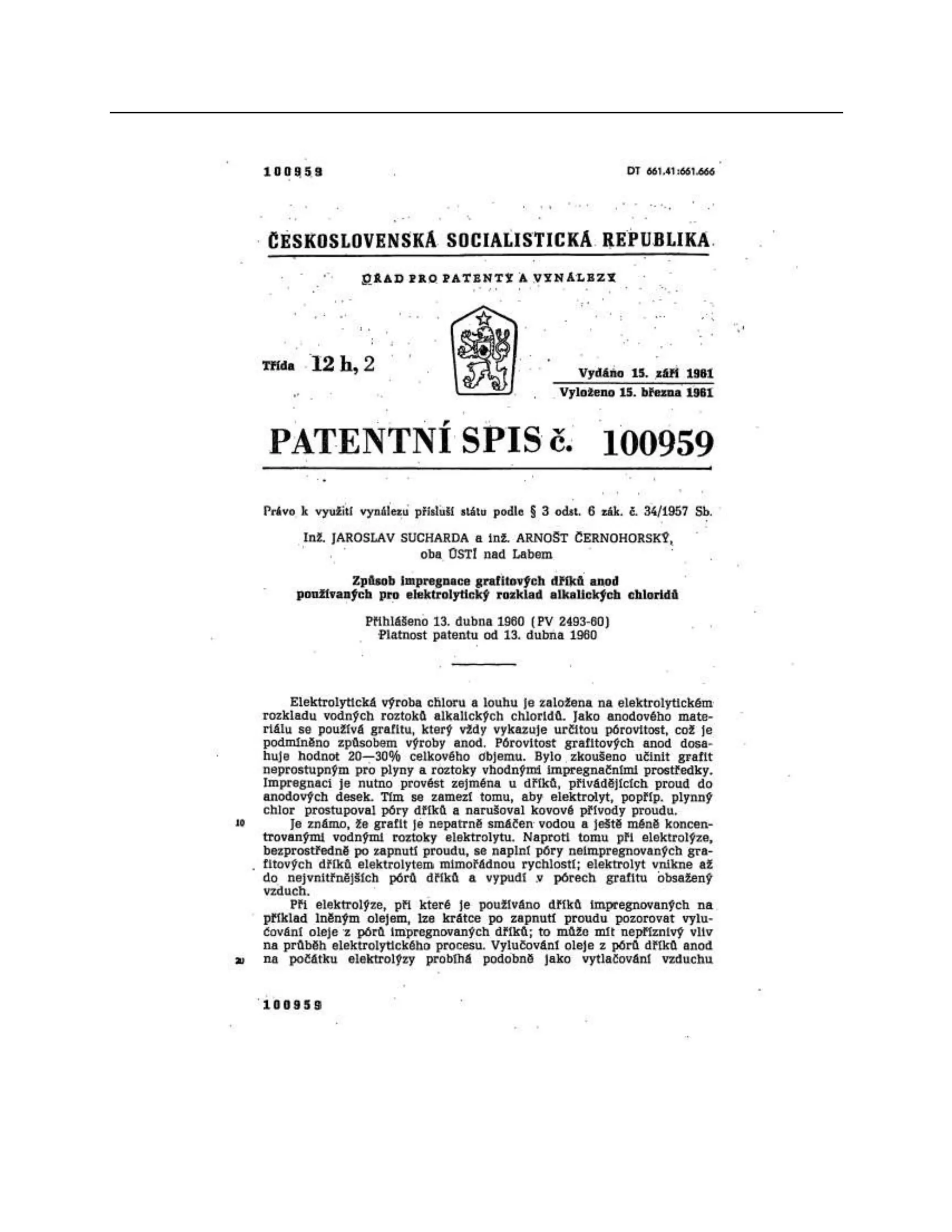

- 2. 10 ČESKOSLOVENSKÁ SOCIALISTICKÁ REPUBLIKA. gŘAD PRoPATENTY A vy NÁLEzx - Třída h, 2 Vydáno 15. září 1961 Vyloženo 15. března 1961 PATENTNÍspis č. 100959 Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb. Inž. JAROSLAV SUCHARDA a inž. ARNOŠT ČERNOHORSKÝ, oba ÚSTÍ nad Labem 4 Způsob impregnace grafitových dříků anod používaných pro elektrolytický rozklad alkalických chloridů Přihlášeno 13. dubna 1960 (PV 2493-60) Platnost patentu od 13. dubna 1960 Elektrolytická výroba chloru a louhu je založena na elektrolytickém rozkladu vodných roztoků alkalických chloridů. Jako anodového materiálu se používá grafitu, který vždy vykazuje určitou pórovitost, což je podmíněno způsobem výroby anod. Pórovitost grafitových anod dosahuje hodnot 2030% celkového objemu. Bylo zkoušeno učinit grafit neprostupným pro plyny a roztoky vhodnými impregnačními prostředky. Impregnaci je nutno provést zejména u dříků, přivádějících proud do anodových desek. Tím se zamezí tomu, aby elektrolyt, popříp. plynný Chlor prostupoval póry dříků a narušoval kovové přívody proudu. Je známo, že grafit je nepatrně smáčen vodou a ještě méně koncentrovanými vodnými roztoky elektrolytu. Naproti tomu při elektrolýze, bezprostředně po zapnutí proudu, se naplní póry neimpregnovaných gra fitových dříků elektrolytem mimořádnou rychlostí; elektrolyt vnikne až do nejvnitřnějších pórů dříků a vypudí v pórech grafitu obsažený Vzduch. Při elektrolýze, při které je používáno dříků impregnovaných na příklad lněným olejem, lze krátce po zapnutí proudu pozorovat vylu

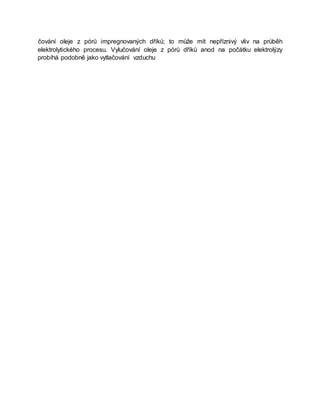

- 3. čování oleje zpórů impregnovaných dříků; to může mít nepříznivý vliv na průběh elektrolytického procesu. Vylučování oleje z pórů dříků anod na počátku elektrolýzy probíhá podobně jako vytlačování vzduchu

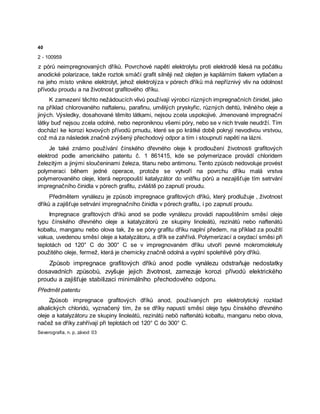

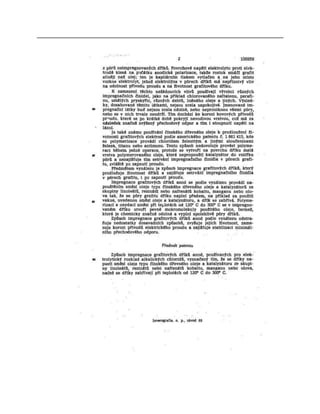

- 5. 40 2 - 100959 zpórů neimpregnovaných dříků. Povrchové napětí elektrolytu proti elektrodě klesá na počátku anodické polarizace, takže roztok smáčí grafit silněji než olejten je kapilárním tlakem vytlačen a na jeho místo vnikne elektrolyt, jehož elektrolýza v pórech dříků má nepříznivý vliv na odolnost přívodu proudu a na životnost grafitového dříku. K zamezení těchto nežádoucích vlivů používají výrobci různých impregnačních činidel, jako na příklad chlorovaného naftalenu, parafinu, umělých pryskyřic, různých dehtů, lněného oleje a jiných. Výsledky, dosahované těmito látkami, nejsou zcela uspokojivé. Jmenované impregnační látky buď nejsou zcela odolné, nebo neproniknou všemi póry, nebo se v nich trvale neudrží. Tím dochází ke korozi kovových přívodů prnudu, které se po krátké době pokryjí nevodivou vrstvou, což má za následek značně zvýšený přechodový odpor a tím i stoupnutí napětí na lázni. Je také známo používání čínského dřevného oleje k prodloužení životnosti grafitových elektrod podle amerického patentu č. 1 861415, kde se polymerizace provádí chloridem železitým a jinými sloučeninami železa, titanu nebo antimonu. Tento způsob nedovoluje provést polymeraci během jedné operace, protože se vytvoří na povrchu dříku malá vrstva polymerovaného oleje, která nepropouští katalyzátor do vnitřku pórů a nezajišťuje tím setrvání impregnačního činidla v pórech grafitu, zvláště po zapnutí proudu. Předmětem vynálezu je způsob impregnace grafitových dříků, který prodlužuje , životnost dříků a zajišťuje setrvání impregnačního činidla v pórech grafitu, i po zapnutí proudu. Impregnace grafitových dříků anod se podle vynálezu provádí napouštěním směsí oleje typu čínského dřevného oleje a katalyzátorů ze skupiny linoleátů, rezinátů nebo naftenátů kobaltu, manganu nebo olova tak, že se póry grafitu dříku naplní předem, na příklad za použití vakua, uvedenou směsí oleje a katalyzátoru, a dřík se zahřívá. Polymerizací a oxydací směsi při teplotách od 120° C do 300° C se v impregnovaném dříku utvoří pevné mokromolekuly použitého oleje, fermež, která je chemicky značně odolná a vyplní spolehlivě póry dříků. Způsob impregnace grafitových dříků anod podle vynálezu odstraňuje nedostatky dosavadních způsobů, zvyšuje jejich životnost, zamezuje korozi přívodů elektrického proudu a zajišťuje stabilizaci minimálního přechodového odporu. Předmět patentu Způsob impregnace grafitových dříků anod, používaných pro elektrolytický rozklad alkalických chloridů, vyznačený tím, že se dříky napustí směsí oleje typu čínského dřevného oleje a katalyzátoru ze skupiny linoleátů, rezinátů nebö naftenátů kobaltu, manganu nebo olova, načež se dříky zahřívají při teplotách od 120° C do 300° C. Severografia, n. p, závod 03
