2. Třída 63 i, 2
ČeskosLOVENSKÁ socialistická REPUBLIKA
Vydáno 15. srpna 1961
Vyloženo 15. února 1961

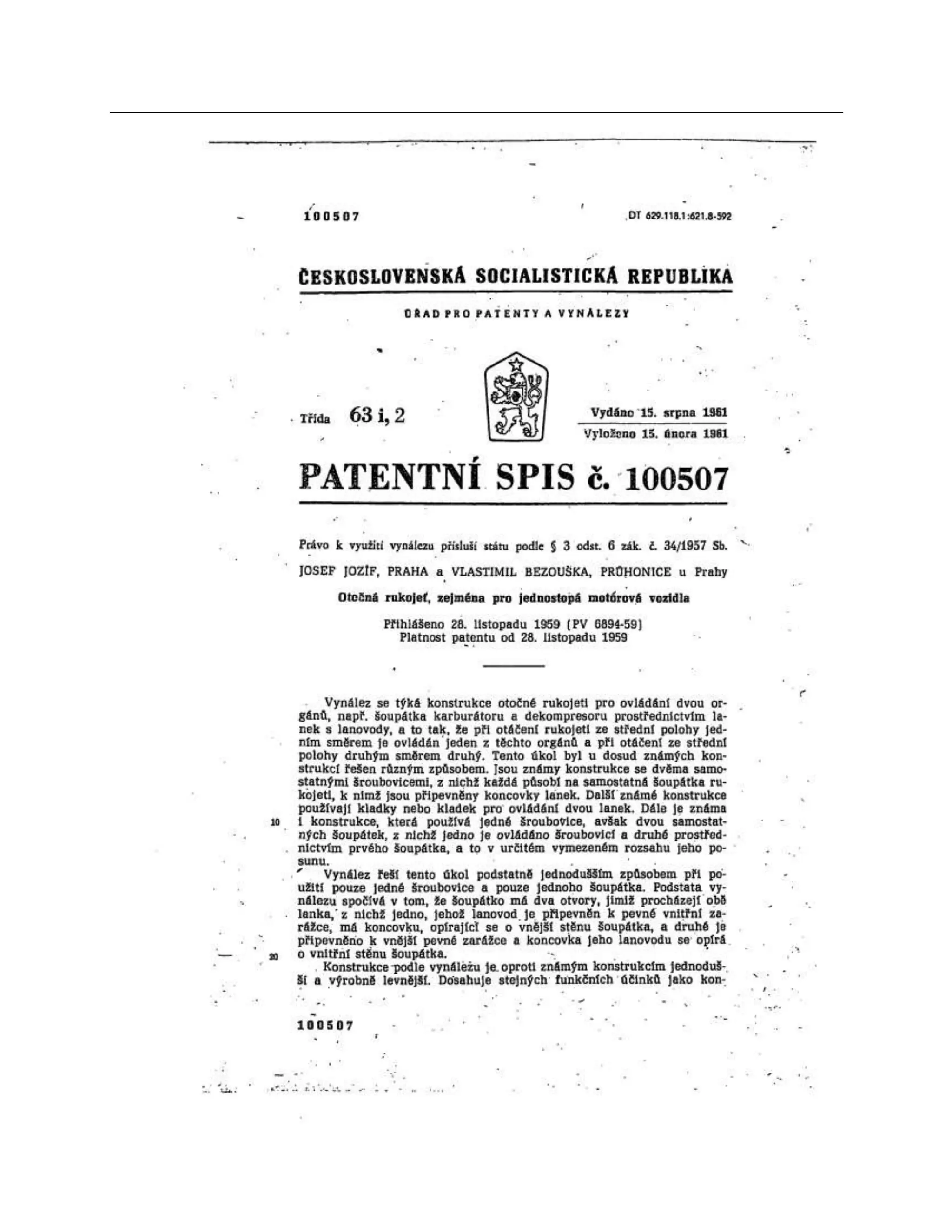

PATENTNÍ SPIS č. 100507
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb. JOSEF , PRAHA a
VLASTIMIL BEZOUŠKA, PRŮHONICE u Prahy Otečná rukojeť, zejména pro jednostopá
motórová vozidla
Přihlášeno 28. listopadu 1959 (Pv 6894-59) Platnost patentu od 28. listopadu
1959
Vynález se týká konstrukce otočné rukojeti pro ovládání dvou orgánů, např. šoupátka
karburátoru a dekompresoru prostřednictvím lanek s lanovody, a to tak, že při otáčení rukojeti
ze střední polohy jedním směrem je ovládán jeden z těchto orgánů a při otáčení ze střední
polohy druhým směrem druhý. Tento úkol byl u dosud známých konstrukcí řešen různým
způsobem. Jsou známy konstrukce se dvěma samostatnými šroubovicemi, z nichž každá
působí na samostatná šoupátka rukojeti, k nimž jsou připevněny koncovky lanek. Další známé
konstrukce používají kladky nebo kladek pro ovládání dvou lanek. Dále je známa i konstrukce,
která používá jedné šroubovice, avšak dvou samostatných šoupátek, z nichž jedno je ovládáno
šroubovicí a druhé prostřed
nictvím prvého šoupátka, a to v určitém vymezeném rozsahu jeho po-
. . . Vynález řeší tento úkol podstatně jednodušším způsobem při po
užití pouze jedné šroubovice a pouze jednoho šoupátka. Podstata vynálezu spočívá v tom, že
šoupátko má dva otvory, jimiž procházejí obě lanka, z nichž jedno, jehož lanovod je připevněn k
pevné vnitřní za
rážce, má koncovku, opírající se o vnější stěnu šoupátka, a druhé je . připevněno k
vnější pevné zarážce a koncovka jeho lanovodu se opírá.
o vnitřní stěnu šoupátka. --.
. Konstrukce podle vynáležu je oproti známým konstrukcím jednoduš. ší a výrobně levnější.
Dosahuje stejných funkčních účinků jako kon
3.
4. 40
50
2 100507
strukce složitější, avšak ústrojím, sestávajícím z menšího počtu dílů. Příklad předmětu
vynálezu je znázorněn na přiloženém výkresu. Na obr. 1 je řez rukojetí se šoupátkem
ve střední poloze. V této znázorněné poloze není ani ovládáno vzduchové šoupátko
karburátoru, ani není uveden v činnost dekompresor. Na obr. 2 je znázorněna poloha
šoupátka při maximálními otevření šoupátka karburátoru, při- čemž dekompresor není
uveden v činnost. Na obr. 3 je znázorněna poloha šoupátka při zavřeném šoupátku
karburátoru a maximálním otevření ventilu dekompresoru. -
Na trubce řídítek 1 je otočná rukojeť 2 se šroubovicí . V podélném výřezu 4 trubky řídítek 1
je axiálně posuvně uloženo šoupátko , které se při otáčení rukojeti 2 posunuje ve výřezu 4
působením šroubovice 3. Šoupátko 5 má dva otvory 6 a 7. Jedním otvorem 6 prochází prvé
lanko 8 ovládající šoupátko karburátoru. Prvé lanko. . má lanovod , který je koncovkou
připevněn do pevné vnitřní zarážky 10. Koncovka 11 prvého lanka 8 se opírá o vnější stěnu
šoupátka . Druhým otvorem 7 prochází druhé lanko 12, jehož lanovod 13 prochází volně
pevnou vnitřní zarážkou 10 a je spojen s ventilem dekompresoru. Druhé lanko 12 je koncovkou
14 připevněno k pevné vnější zarážce 15. Koncovka · lanovodu 13 se opírá o vnitřní stěnu
šoupátka . .
Je-li rukojeť ve střední poloze, pak je šoupátko v poloze A, která je vyznačena na obr. 1, není
uveden v činnost dekompresor a šoupátko karburátoru je zavřeno. Otočíli se rukojetí ze střední polohy
tak, že šoupátko 5 se posouvá z polohy A do polohy B, vyznačené na obr. 2, pak je prvým lankem 8
otevíráno šoupátko karburátoru, přičemž šoupátko 5 nepůsobí na lanovod 13 a dekompresor není
uveden do činnosti.
Otočíli se rukojetí ze střední polohy tak, že šoupátko 5 se posouvá do polohy C vyznačené
na obr. 3, pak při dosažení polohy A se úplně uzavře šoupátko karburátoru a vnější stěna
šoupátka 5 přestane působit na koncovku 11 prvého lanka 8 a při dalším posunu do polohy C
začne působit vnitřní stěna šoupátka 5 na koncovku lanovodu 13, čímž je uveden v činnost
dekompresor.
Předmět patentu
Otočná rukojeť, zejména pro jednostopá motorová vozidla, jež ovládá pomocí jedné
šroubovice a dvu , lanek s lanovody dva samostatné orgány vozidla tak, že při otáčení ze
střední polohy v jednom směru je uváděno v činnost jedno lanko a při otáčení v druhém směru.
lanovod druhého lanka, opatřená šoupátkem osově posuvným šroubovicí otočné rukojeti, které
má dva otvory, jimiž procházejí lanka, vyznačená tím, že lanovod (9) prvého lanka (8) je opřen o
pevnou vnitřní zarážku 10], přičemž koncovka 11] tohoto prvého lanka (8) je opřena o vnější
stěnu šoupátka (5) a lanovod (13) druhého lanka (12) připevněného k pevné vnější zarážce (15)
je opřen o vnitřní stěnu šoupátka (5).
. . . . .
