Trida 72 a, 25/06

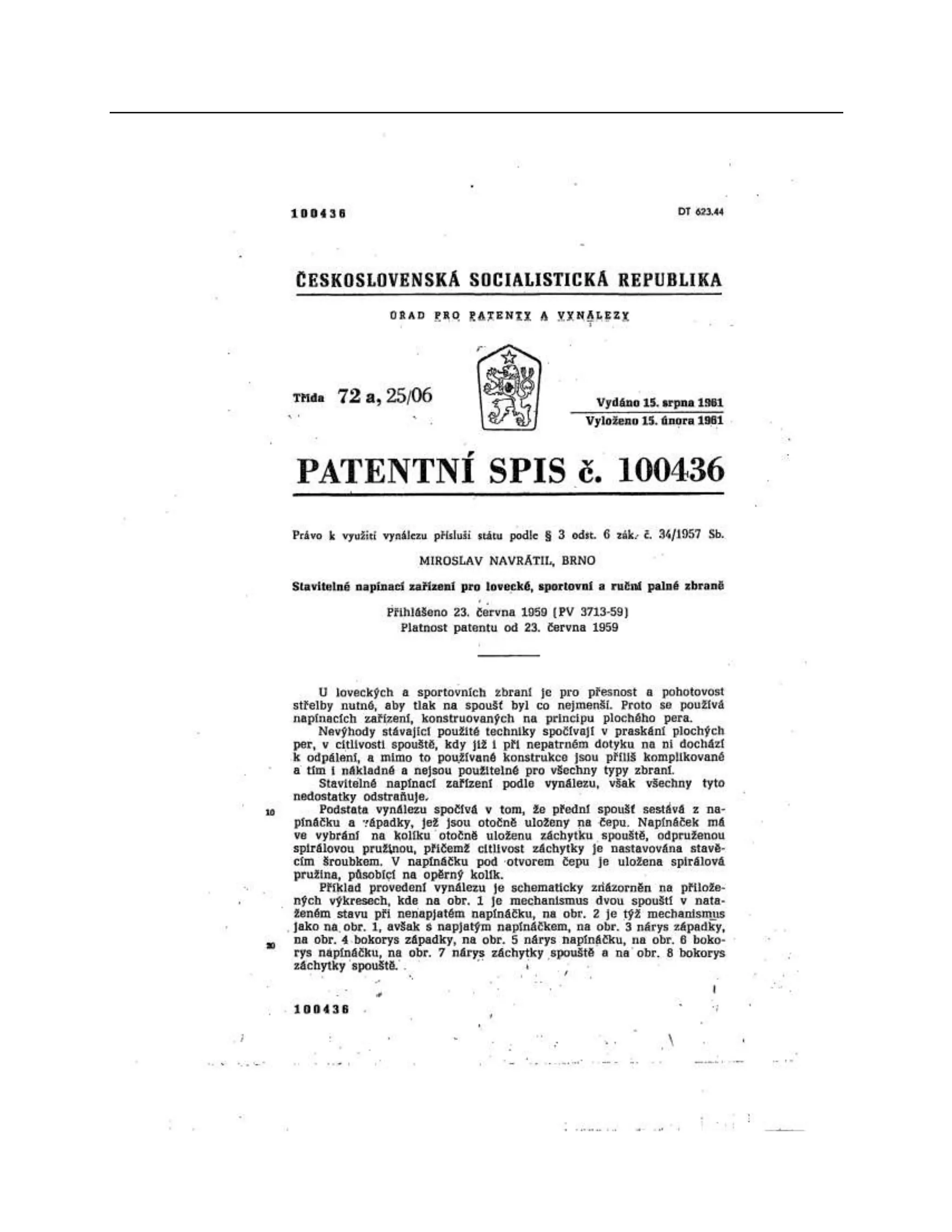

ČeskosL0VENSKÁ socIALISTICKÁ REPUBLIKA
o RAD PR o PATENTY A vy NÁLEzy
vydáno 15. srpna 1961
PATENTNÍ SPIs č.
100436
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
MIROSLAV NAVRÁTIL, BRNO
Stavitelné napínací zařízení pro lovecké,sportovní a ruční palné zbraně
Přihlášeno 23. června 1959 (Pv 3713-59) Platnost patentu od 23. června 1959
U loveckých a sportovních zbraní je pro přesnost a pohotovost střelby nutné, aby tlak na spoušť byl
co nejmenší. Proto se používá napínacích zařízení, konstruovaných na principu plochého pera.
Nevýhody stávající použité techniky spočívají v praskání plochých per, v citlivosti spouště, kdy již i
při nepatrném dotyku na ni dochází
k odpálení, a mimo to používané konstrukce jsou příliš komplikované
a tím i nákladné a nejsou použitelné pro všechny typy zbraní.
Stavitelné napínací zařízení podle vynálezu, však všechny tyto nedostatky odstraňuje.
Podstata vynálezu spočívá v tom, že přední spoušť sestává z napínáčku a západky, jež jsou otočně
uloženy na čepu. Napínáček má ve vybrání na kolíku otočně uloženu záchytku spouště, odpruženou
spirálovou pružinou, přičemž citlivost záchytky je nastavována stavěcím šroubkem. V napínáčku pod
otvorem čepu je uložena spirálová pružina, působíçí na opěrný kolík.
Příklad provedení vynálezu je schematicky znázorněn na přilože
ných výkresech, kde na obr. 1 je mechanismus dvou spouští v nata
ženém stavu při nenapjatém napínáčku, na obr. 2 je týž mechanismus
jako na, obr. 1, avšak s napjatým napínáčkem, na obr. 3 nárys západky,
Vyloženo 15. února 1961
na obr. 4. bokorys západky, na obr. 5 nárys napínáčku, na obr. 6 boko-
rys napínáčku, na obr. 7 nárys záchytky spouště a na obr. 8 bokorys záchytky spouště.
. .
3.
4.
5. 30
2 100436
Stavitelné napínací zařízení sestává z přední spouště, která je rozdělena na napínáček 2 a západku
1, jež jsou otočně uloženy na čepu 11. Napínáček 2 má ve vybrání 12 na kolíku 4 otočně uloženu
záchytku spouště , odpruženou spirálovou pružinou , přičemž citlivost záchytky 3 je nastavována
stavěcím šroubkem . V napínáčku 2 pod otvorem čepu 11 je uložena spirálová pružina , působící na
opěrný kolík . Záchytka spouště 3 zajišťuje zároveň zadní spoušť 10 proti spuštění. -
Funkce tohpto zařízení je patrna z obr. 2. Tlakem na napínáček dopředu (tj. směrem k hlavni, se
napínáček 2 pootočí kolem čepu 11, čímž se vzdálí plochou 13 od západky 1. Přitom se stlačí spirálová
pružina , tlačící na opěrný kolík , a spirálová pružina 6 vychýlí záchytku spouště 3 tak, že se tato opře o
zešikmenou plochu 14 zadní spouště 10, v kteréžto poloze udržuje napnutou spoušť, a zařízení je
připraveno ke spuštění. V této poloze zároveň záchytka spouště 3 zajišťuje zadní spoušť 10 proti
spuštění. Toto zajištění lze odstraniti v případě potřeby tak, že napínáček 2 jemným stiskem dvěma prsty
vrátíme zlehka do nenapnutého stavu, aniž by došlo k výstřelu. Odpálení nastane po jemném stisku
záchytky spouště , kdy tato se vrátí do své původní polohy, tj. vysune se ze šikmé plochy 14. Tlakem
spirálové pružiny 5 na opěrný kolík 8 napínáček 2 narazí plochou 13 na západku 1, která uvolní kladívko .
Stavěcím šroubkem 7 se nastavuje citlivost záchytky spouště 3 a tímto nastavením je určena síla,
potřebná k uvolnění této záchytky 3 a tím i k pohybu celého napínáčku 2.
Výrobně je tento způsob konstrukce stavitelného napínacího zařízení nenáročný. Počet součástek je
skutečně minimální. Spirálové pružiny se snadno vyměňují a jsou výrobně levnější než dosud, používaná
plochá pera. Napínání spouště je měkké a předčasná rána je vyloučena. Použití lze uplatniti u zbraní
dvouhlavňových, brokových s vyměnitelnými hlavněmi, z nichž jedna je pro broky a druhou možno
vyměniti za hlaveň na koule. Tvrdost spouště pro broky je 2,5 kg a pro koule se nastaví tvrdost menší než
,5 kg.
Předmět patentu
1. Stavitelné napínací zařízení pro lovecké, sportovní a ruční palné zbraně, vyznačené tím, že přední
spoušť sestává z napínáčku (2) a zá- . padky 1, jež jsou otočně uloženy na čepu (11).
2. Stavitelné napínací zařízení podle bodu 1 vyznačené tím, že napínáček (2) má ve vybrání (12) na
kolíku (4) otočně uloženu záchytku spouště (3), odpruženou spirálovou pružinou (6), přičemž citlivost
záchytky (3) je nastavována stavěcím šroubkem (7).
3. Stavitelné napínací zařízení podle bodů 1 a 2, vyznačené tím, že v napínáčku (2), pod otvorem
čepu (11), je uložena spirálová pružina (5), působící na opěrný kolík . [8]: ,
