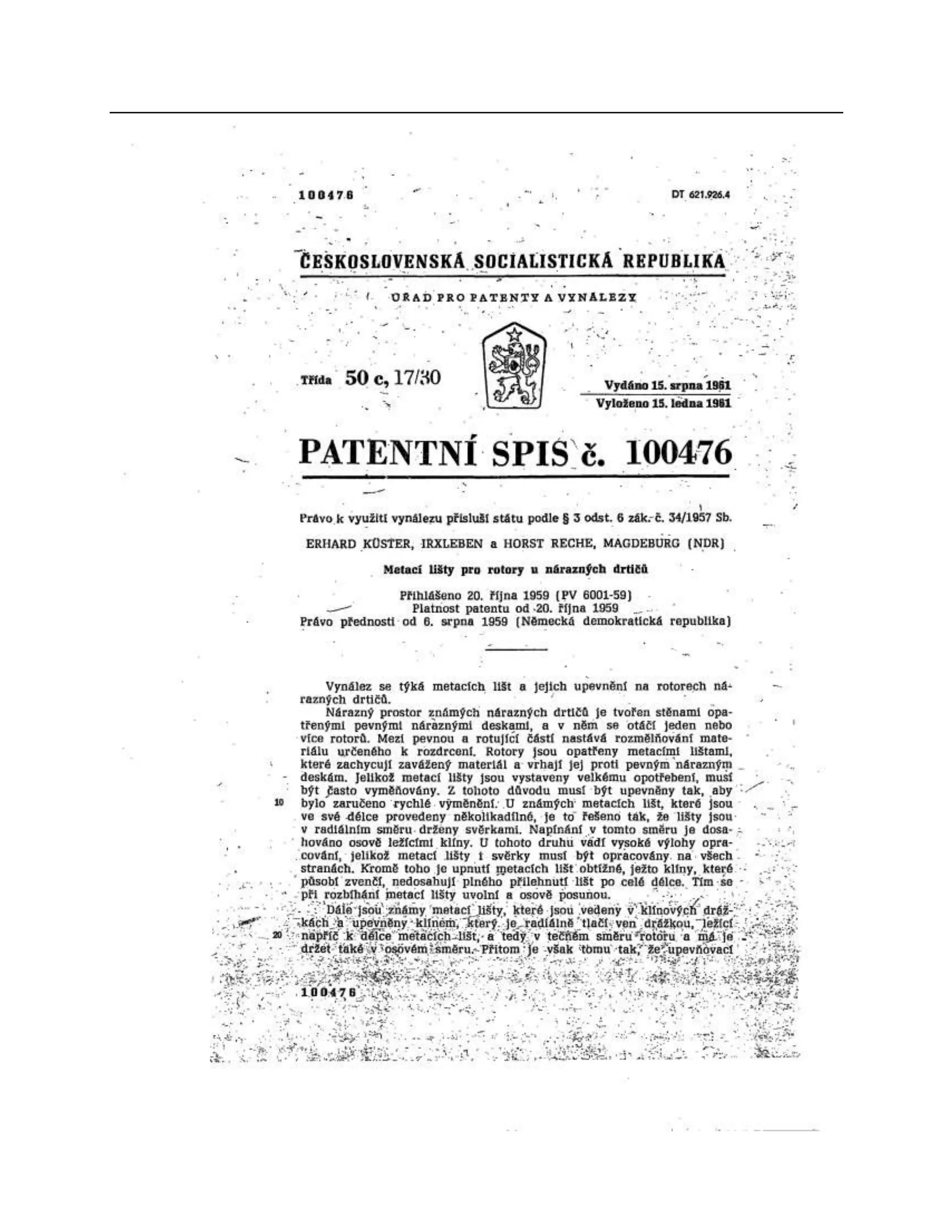

2. - . . . DT 621.926.4
Československá socialistická
Třída 50 vydáno 15.srpna1a51 - · Vyloženo 15. ledna 1961
PATENTNÍ spis č.
100176 .
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
ERHARD KÜSTER, IRXLEBEN a HoRST RECHE, MAGDEBURG
(NDR) .
Metací lišty pro rotory u nárazných drtičů
Přihlášeno 20. října 1959 (PV 6001-59) Platnost patentu od 20. října 1959 . . . . . Právo
přednosti od . srpna 1959 (Německá demokratická republika)
Vynález se týká metacích lišt a jejich upevnění na rotorech ná- -- razných drtičů. . Nárazný
prostor známých nárazných drtičů je tvořen stěnami opatřenými pevnými náraznými deskami, a
v něm se otáčí jeden nebo více rotorů. Mezi pevnou a rotující částí nastává rozmělňování
materiálu určeného k rozdrcení. Rotory jsou opatřeny metacími lištami, které zachycují
zavážený materiál a vrhají jej proti pevným nárazným – - deskám. Jelikož metací lišty jsou
vystaveny velkému opotřebení, musí - .
být často vyměňovány. Z tohoto důvodu musí být upevněny tak, aby a " 10 bylo zaručeno rychlé,
výměnění. U známých metacích lišt, které jsou · · · -
ve své délce provedeny několikadílné, je to řešeno ták, že lišty jsou: - - - v radiálním
směru. drženy svěrkami. Napínání v tomto směru je dosa- : hováno osově ležícími
klíny. U tohoto druhu vädí vysoké výlohy opra- --:::::: cování, jelikož metací lišty i svěrky
musí být opracovány. na všech . -- . , stranách. Kromě toho je upnutí metacích lišt
obtížné, ježto klíny, které : . :
. . . . . působí zvenčí, nedosahují plného přilehnutí lišt po celé délce. Tím se - s
· při rozbíhání metací lišty uvolní a osově posunou. - - - .
Dalësoi známy metaci išty, které jsou
5. 2 : 100476
klím leží uvnitř nárazného prostoru, je tedy vystaven opotřebení a netlačí metací lišty do klínové
drážky úplně na celé jejich délce. Kromě toho mohou do otevřených klínových drážek čelních
stran vniknout jemné části materiálu a ztížit výměnulišt.
- . Vynález odstraňuje uvedené závady tím, že metací lišta, která : do- : - sahuje na
polovinu, délky rotoru a má v dolní části rybinovitý průřez, , . . . . je na obou koncích
opatřena zkosením, které se dá zvenčí zasunout :do drážek na rotoru, jež jsou
rovnoběžné s osou a jsou přizpůsobeny · · průřezu metacích lišt, přičemž zkosení,
umístěné na konci metacích * · lišt, se nasunuje na klínový díl, sedící uprostřed drážky.
Dále je upra- ' vena svěrka kuželovitého tvaru, která slouží k sevření zasunutých
metacích lišt a opírá se o druhé zkosení metacích lišt a o opěrné ložisko, přičemž je
sama upnuta šroubem. Pro podepření metacích lišt pròti úderům vznikajícím v radiálním
směru je za nimi na rotoru upravena lišta... . .
Dalším znakem vynálezu je souměrné vytvoření metacích lišt, které · při opotřebení vnitřní
strany dovoluje otočení metacích lišt. - »
Vynálezem se dosáhne značných výhod oproti dosud známým pro- vedením metacích lišt a
jejich upevnění na rotoru nárazného drtiče. Tak např. se pronikavě zjednoduší opracování
metacích lišt a vodicích drážek v rotoru. Také vyměňování metacích lišt postupuje značně rych-
---- leji než dosud. - K tomu ještě, přístupuje, že upnutí leží vně pracovní oblasti metacích lišt a
tak nemůže být zasaženo rozemílaným materiálem. Možnost otočit metací lišty po jejich
opotřebení na vnitřní straně zaručuje vysoký stupeň využití materiálu. -
Na přiloženém výkresu je znázorněn příklad provedení předmětu vynálezu. : . . »
Obr. 1 znázorňuje rotor nárazného drtiče v podélném řezu a obr. 2 v průřezu. · . -
Metací lišta 1 má souměrný průřez, přičemž její patka je vytvo- řena rybinovitě. Kromě toho
je patka metací lišty na obou koncích zkosena. Délka metací lišty je rovna poloviční délce
rotoru. Drážky 8 v rotoru , rovnoběžné s osou a mající průřez přizpůsobený metací liště 1,
nesou uprostřed klínový díl 2, po obou stranách zkosený. Stoupání klínového úkosu 2 souhlasí
se stoupáním úkosů na metací liště 1. Metací lišty 1 se zavedou ze stran do drážek 8 a
nasunou se svými úkosy na klínový díl 2. Kuželová svěra , která se na vnitřní straně opírá o
opěru , tlačí šroubem 5 na vnější zkosení metací lišty 1 a upíná ji jak v radiálním, tak i v osovém
směru. Pojistný plech , umístěný pod šroubem , zabraňuje samočinnému uvolnění šroubu .
Drážky 8 a metací lišty 1 jsou čistě odlity. Pouze úkosy na metacích lištách a klínový díl 2 musí
být opracovány. Zavedená a upnutá metací lišta se ještě opírá o lištu 3 sedící na rotoru. Úkosy
konců metacích lišt a rybiny jsou zvoleny tak, že metací lišty 1 lze po uvolnění svěry 4 snadno
vyjmout z jejich polohy. U krátkých délek rotņru je také možno, aby metací lišty byly po celé
délce rotoru zasazeny z jednoho kusu, , přičemž pak se klínový díl 2 přemístí na jeden konec
rotoru a upnutí se provede jen z jedné strany.
.. -. Předmět patentu . . . . . . . . . . . .
· 1. Metací lišty, pro rotory u nárazných drtičů, vyznačující se tím, . x · metací lišty
6. (1), které sestávají ze dvou stejných dílů a probíhají : - 3 každým tímto svým dílem po
polovině délky, rotoru (9), jsou na, obou g, . . . . koncích opatřeny zkosením, přičemž
uprostřed rovnoběžně s osou pros . '
- . ' . . . . . . . . . . . . . . .. . . . . . . . . . ".
7.
8. 100476 - .
bíhajících drážek (8) stejného průřezu jsou upraveny klínové díly (2) stejného stoupání, jako je
zkosení metacích lišt (1), a pro upnutí lišt (1), zasunutých do drážek (8), jsou na čelní straně
rotoru (9) upraveny svěry (4), které se opírají o opěru (7) a jsou přidržovány · . . . 2. Metací lišty
podle bodu 1 význačující se tím, že metací lišty (1) - jsou vytvořeny souměrně jak v příčném
řezu, tak i v podélném řezu, čímž je umožněno jejich otočení. • • •
3. Metací lišty podle bodů 1 a 2 vyznačující se tím, že k upevnění metacích lišt (1),
probíhajících po celé délce krátkých ratorů (9), jsou klínové díly (2) úpraveny na jednom konci v
tomto případě průběžných drážek (8) a upnutí je provedeno jen z opačné strany.
