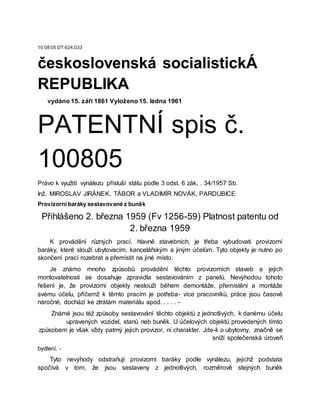

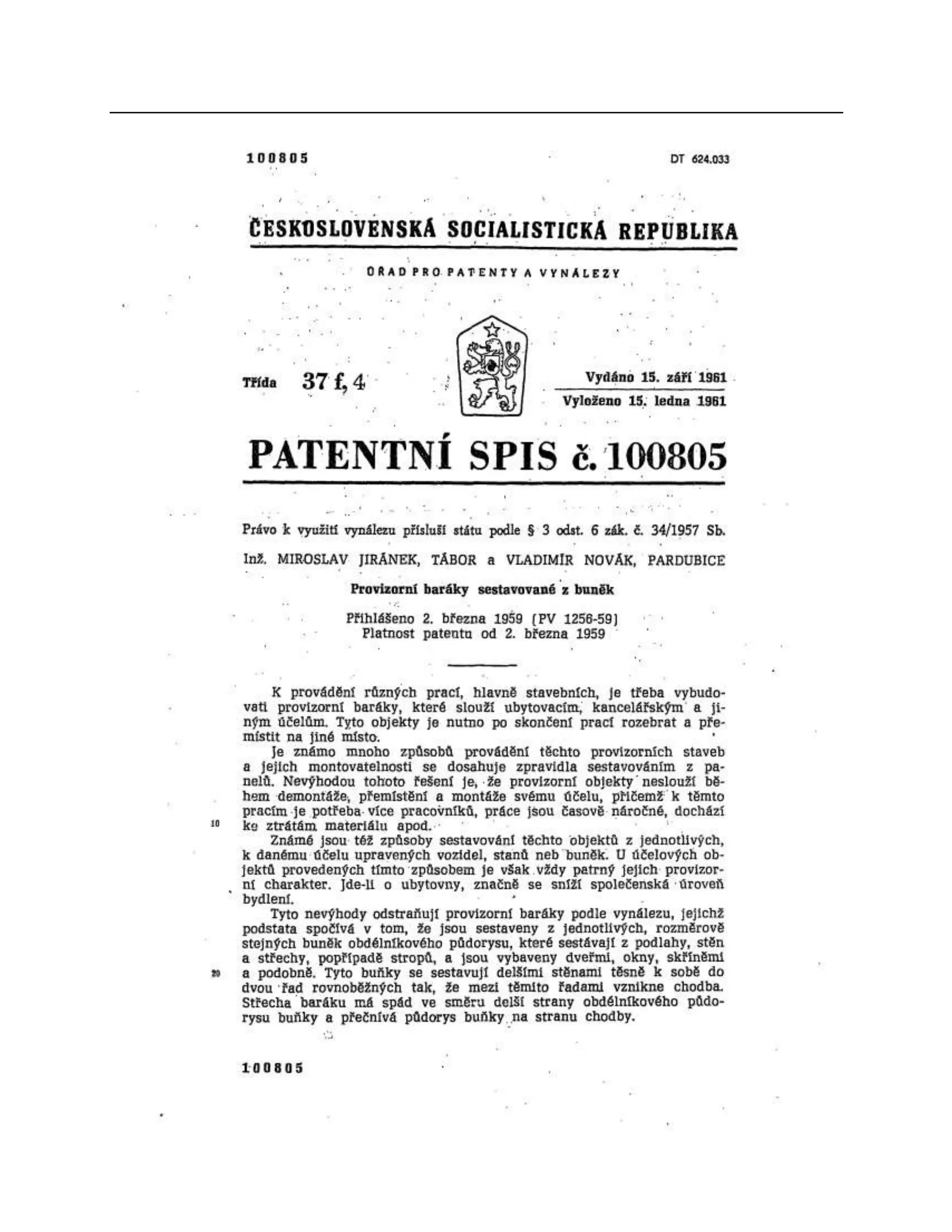

- 2. 10 08 05DT 624,033 československá socialistickÁ REPUBLIKA vydáno 15. září 1861 Vyloženo 15. ledna 1961 PATENTNÍ spis č. 100805 Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb. Inž. MIROSLAV JIRÁNEK, TÁBOR a VLADIMÍR NOVÁK, PARDUBICE Provizorní baráky sestavované z buněk Přihlášeno 2. března 1959 (Fv 1256-59) Platnost patentu od 2. března 1959 K provádění různých prací, hlavně stavebních, je třeba vybudovati provizorní baráky, které slouží ubytovacím, kancelářským a jiným účelům. Tyto objekty je nutno po skončení prací rozebrat a přemístit na jiné místo. Je známo mnoho způsobů provádění těchto provizorních staveb a jejich montovatelnosti se dosahuje zpravidla sestavováním z panelů. Nevýhodou tohoto řešení je, že provizorní objekty neslouží během demontáže, přemístění a montáže svému účelu, přičemž k těmto pracím je potřeba- více pracovníků, práce jsou časově náročné, dochází ke ztrátám materiálu apod. . . . . - Známé jsou též způsoby sestavování těchto objektů z jednotlivých, k danému účelu upravených vozidel, stanů neb buněk. U účelových objektů provedených tímto způsobem je však vždy patrný jejich provizor, ní charakter. Jde-li o ubytovny, značně se sníží společenská úroveň bydlení. - Tyto nevýhody odstraňují provizorní baráky podle vynálezu, jejichž podstata spočívá v tom, že jsou sestaveny z jednotlivých, rozměrově stejných buněk

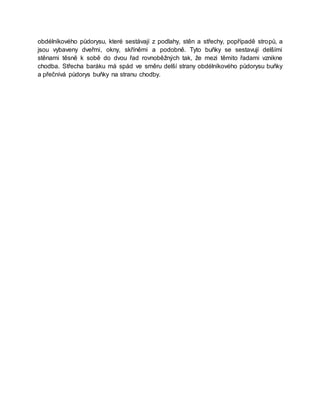

- 3. obdélníkového půdorysu, kterésestávají z podlahy, stěn a střechy, popřípadě stropů, a jsou vybaveny dveřmi, okny, skříněmi a podobně. Tyto buňky se sestavují delšími stěnami těsně k sobě do dvou řad rovnoběžných tak, že mezi těmito řadami vznikne chodba. Střecha baráku má spád ve směru delší strany obdélníkového půdorysu buňky a přečnívá půdorys buňky na stranu chodby.

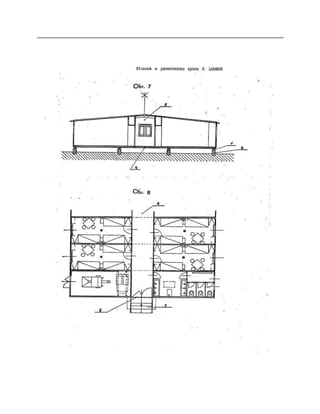

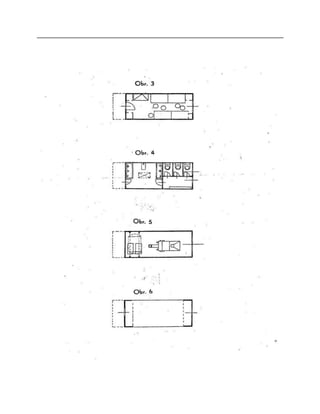

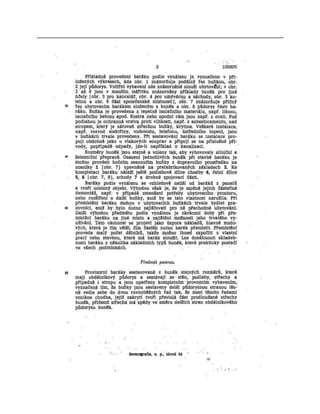

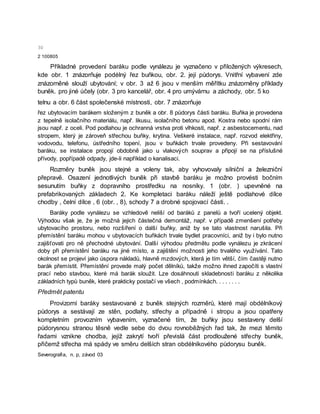

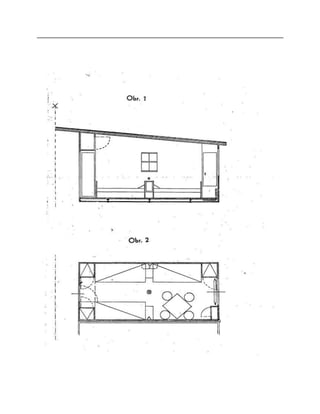

- 5. 30 2 100805 Příkladné provedeníbaráku podle vynálezu je vyznačeno v přiložených výkresech, kde obr. 1 znázorňuje podélný řez buňkou, obr. 2. její půdorys. Vnitřní vybavení zde znázorněné slouží ubytování; v obr. 3 až 6 jsou v menším měřítku znázorněny příklady buněk. pro jiné účely (obr. 3 pro kancelář, obr. 4 pro umývárnu a záchody, obr. 5 ko telnu a obr. 6 část společenské místnosti, obr. 7 znázorňuje řez ubytovacím barákem složeným z buněk a obr. 8 půdorys části baráku. Buňka je provedena z tepelně isolačního materiálu, např. likusu, isolačního betonu apod. Kostra nebo spodní rám jsou např. z oceli. Pod podlahou je ochranná vrstva proti vlhkosti, např. z asbestocementu, nad stropem, který je zároveň střechou buňky, krytina. Veškeré instalace, např. rozvod elektřiny, vodovodu, telefonu, ústředního topení, jsou v buňkách trvale provedeny. Při sestavování baráku, se instalace propojí obdobně jako u vlakových souprav a připojí se na příslušné přívody, popřípadě odpady, jde-li například o kanalisaci. Rozměry buněk jsou stejné a voleny tak, aby vyhovovaly silniční a železniční přepravě. Osazení jednotlivých buněk při stavbě baráku je možno provésti bočním sesunutím buňky z dopravního prostředku na nosníky. 1 (obr. ) upevněné na prefabrikovaných základech 2. Ke kompletaci baráku náleží ještě podlahové dílce chodby , čelní dílce , 6 (obr. , 8), schody 7 a drobné spojovací části. . Baráky podle vynálezu se vzhledově neliší od baráků z panelů a tvoří ucelený objekt. Výhodou však je, že je možná jejich částečná demontáž, např. v případě zmenšení potřeby ubytovacího prostoru, nebo rozšíření o další buňky, aniž by se tato vlastnost narušila. Při přemístění baráku mohou v ubytovacích buňkách trvale bydlet pracovníci, aniž by i bylo nutno zajišťovati pro ně přechodné ubytování. Další výhodou předmětu podle vynálezu je zkrácení doby při přemístění baráku na jiné místo, a zajištění možnosti jeho trvalého využívání. Tato okolnost se projeví jako úspora nákladů, hlavně mzdových, která je tím větší, čím častěji nutno barák přemístit. Přemístění provede malý počet dělníků, takže možno ihned započíti s vlastní prací nebo stavbou, které má barák sloužit. Lze dosáhnouti skladebnosti baráku z několika základních typů buněk, které prakticky postačí ve všech , podmínkách. . . . . . . . Předmět patentu Provizorní baráky sestavované z buněk stejných rozměrů, které mají obdélníkový půdorys a sestávají ze stěn, podlahy, střechy a případně i stropu a jsou opatřeny kompletním provozním vybavením, vyznačené tím, že buňky jsou sestaveny delší půdorysnou stranou těsně vedle sebe do dvou rovnoběžných řad tak, že mezi těmito řadami vznikne chodba, jejíž zakrytí tvoří převislá část prodloužené střechy buněk, přičemž střecha má spády ve směru delších stran obdélníkového půdorysu buněk. Severografia, n. p, závod 03
- 7.
- 9. obr. 3 Obr. I--- ------- ---- - - ----------- Obr. 6 -- - -------- -- ----------
- 11. Přilona K patentnímuspisu Č. 100805 Obr. 7 Obr. 8
