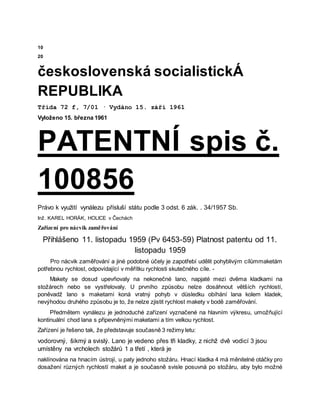

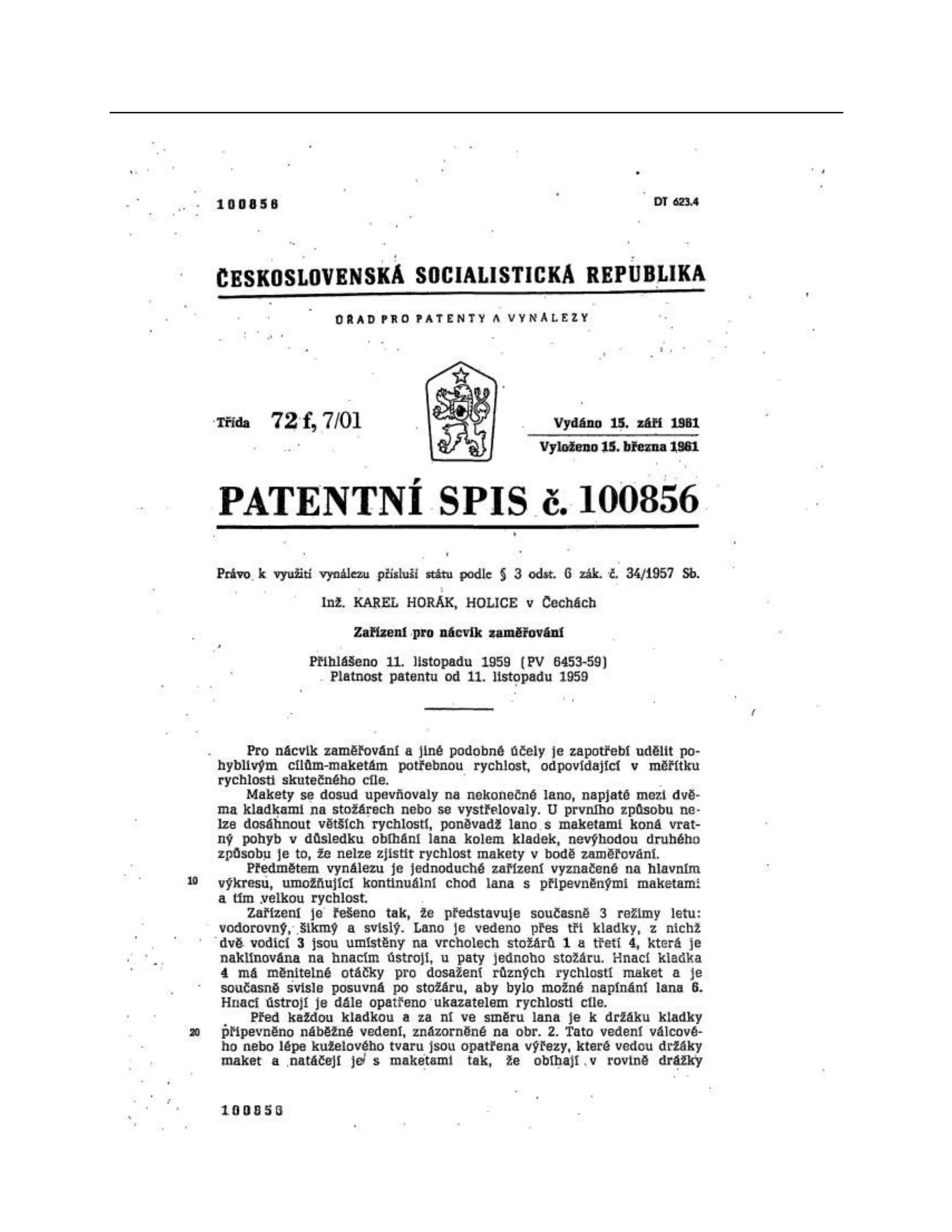

československá socialistickÁ
REPUBLIKA
Třída 72 f, 7/01 · Vydáno 15. září 1961
Vyloženo 15. března 1961
PATENTNÍ spis č.
100856
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
Inž. KAREL HORÁK, HOLICE v Čechách
Zařízení pro nácvik zaměřování
Přihlášeno 11. listopadu 1959 (Pv 6453-59) Platnost patentu od 11.
listopadu 1959
Pro nácvik zaměřování a jiné podobné účely je zapotřebí udělit pohyblivým cílůmmaketám
potřebnou rychlost, odpovídající v měřítku rychlosti skutečného cíle. -
Makety se dosud upevňovaly na nekonečné lano, napjaté mezi dvěma kladkami na
stožárech nebo se vystřelovaly. U prvního způsobu nelze dosáhnout větších rychlostí,
poněvadž lano s maketami koná vratný pohyb v důsledku obíhání lana kolem kladek,
nevýhodou druhého způsobu je to, že nelze zjistit rychlost makety v bodě zaměřování.

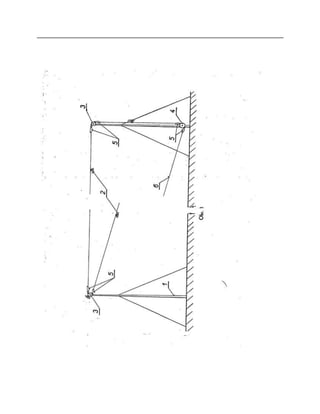

Předmětem vynálezu je jednoduché zařízení vyznačené na hlavním výkresu, umožňující
kontinuální chod lana s připevněnými maketami a tím velkou rychlost.
Zařízení je řešeno tak, že představuje současně 3 režimy letu:
vodorovný, šikmý a svislý. Lano je vedeno přes tři kladky, z nichž dvě vodicí 3 jsou
umístěny na vrcholech stožárů 1 a třetí , která je
naklínována na hnacím ústrojí, u paty jednoho stožáru. Hnací kladka 4 má měnitelné otáčky pro
dosažení různých rychlostí maket a je současně svisle posuvná po stožáru, aby bylo možné

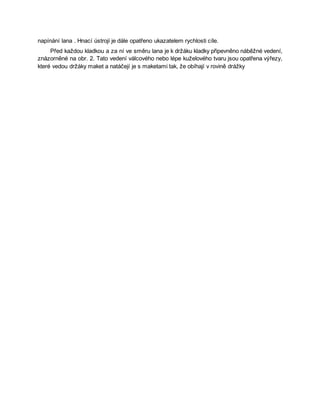

napínání lana . Hnací ústrojí je dále opatřeno ukazatelem rychlosti cíle.

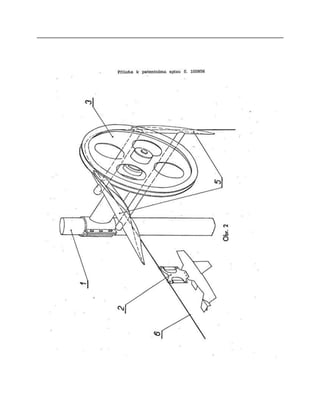

Před každou kladkou a za ní ve směru lana je k držáku kladky připevněno náběžné vedení,
znázorněné na obr. 2. Tato vedení válcového nebo lépe kuželového tvaru jsou opatřena výřezy,
které vedou držáky maket a natáčejí je s maketami tak, že obíhají v rovině drážky

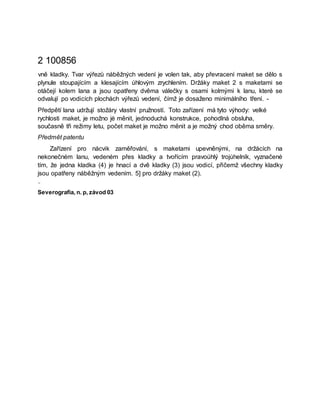

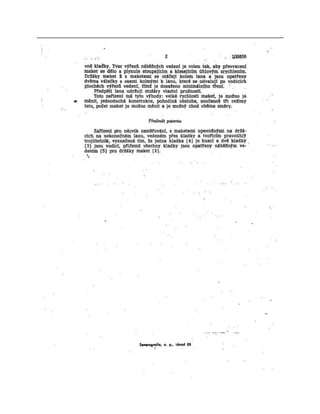

2 100856
vně kladky. Tvar výřezů náběžných vedení je volen tak, aby převracení maket se dělo s
plynule stoupajícím a klesajícím úhlovým zrychlením. Držáky maket 2 s maketami se
otáčejí kolem lana a jsou opatřeny dvěma válečky s osami kolmými k lanu, které se
odvalují po vodicích plochách výřezů vedení, čímž je dosaženo minimálního tření. -
Předpětí lana udržují stožáry vlastní pružností. Toto zařízení má tyto výhody: velké
rychlosti maket, je možno jė měnit, jednoduchá konstrukce, pohodlná obsluha,
současně tři režimy letu, počet maket je možno měnit a je možný chod oběma směry.
Předmět patentu
Zařízení pro nácvik zaměřování, s maketami upevněnými, na držácích na
nekonečném lanu, vedeném přes kladky a tvořícím pravoúhlý trojúhelník, vyznačené
tím, že jedna kladka (4) je hnací a dvě kladky (3) jsou vodicí, přičemž všechny kladky
jsou opatřeny náběžným vedením. 5] pro držáky maket (2).
-
Severografia, n. p, závod 03
| 24O```~~>>>>>>>
(>>>>>>>>>>>>>> .
Příloha k patentnímu spisu č. 100856

100856
