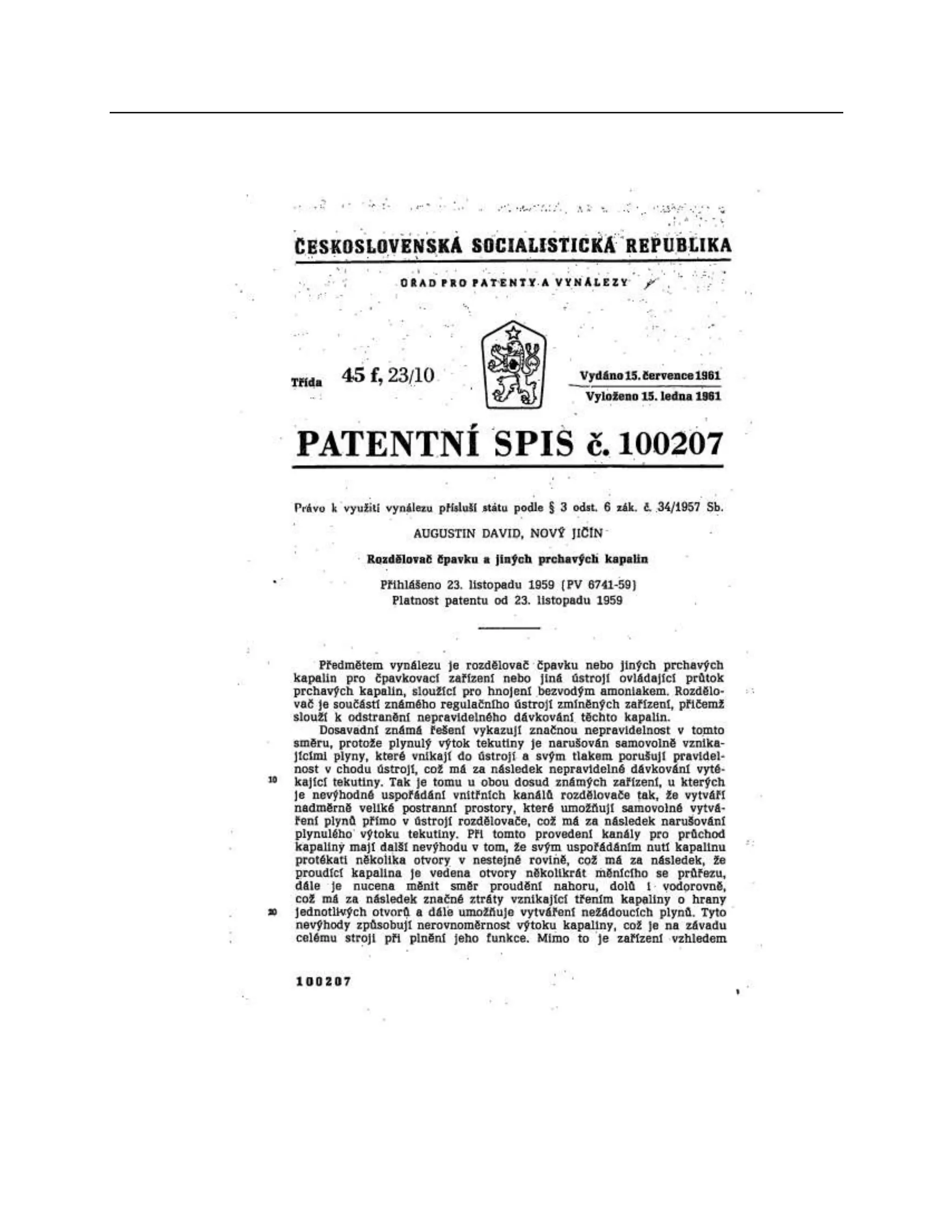

2. československá socialistickÁ
REPUBLIKA
Vydáno 15. července1ası Vyloženo 15. ledna 1961
PATENTNÍ SPIs č.
100207
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb. - AUGUSTIN
DAVID, NOVÝ JIČÍN
· Rozdělovač čpavku a jiných prchavých kapalin
Přihlášeno 23. listopadu 1959 (PV 6741-59) Platnost patentu od 23. listopadu 1959
Předmětem vynálezu je rozdělovač : čpavku nebo jiných prchavých kapalin pro čpavkovací zařízení
nebo jiná ústrojí ovládající průtok prchavých kapalin, sloužící pro hnojení bezvodým amoniakem.
Rozdělovač je součástí známého regulačního ústrojí zmíněných zařízení, přičemž slouží k odstranění
nepravidelného dávkování těchto kapalin.
Dosavadní známá řešení vykazují značnou nepravidelnost v tomto směru, protože plynulý výtok
tekutiny je narušován samovolně vznikajícími plyny, které vnikají do ústrojí a svým tlakem porušují
pravidelnost v chodu ústrojí, což má za následek nepravidelné dávkování vytékající tekutiny. Tak je tomu
u obou dosud známých zařízení, u kterých je nevýhodné uspořádání vnitřních kanálů rozdělovače tak, že
vytváří nadměrně veliké postranní prostory, které umožňují samovolné vytváření plynů přímo v ústrojí
rozdělovače, což má za následek narušování plynulého výtoku tekutiny. Při tomto provedení kanály pro
průchod kapaliny mají další nevýhodu v tom, že svým uspořádáním nutí kapalinu protékati několika
otvory v nestejné rovině, což má za následek, že proudící kapalina je vedena otvory několikrát měnícího
se průřezu, dále je nucena měnit směr proudění nahoru, dolů i vodorovně, což má za následek značné
ztráty vznikající třením kapaliny o hrany jednotlivých otvorů a dále umožňuje vytváření nežádoucích
plynů. Tyto nevýhody způsobují nerovnoměrnost výtoku kapaliny, což je na závadu celému stroji při
plnění jeho funkce. Mimo to je zařízení vzhledem

4. 70
k zñačnému počtu a komplikovanosti otvorů výrobně značně složité a nákladné. -
Zmíněné nevýhpdy pdstraňuje rozdělovač čpavku nebo jiných prchavých kapalih prò
čpavkovací zařízení nebo jiná ústrojí, ovládající průtok prchavých kapalin.-Celé jeho ústrojí je
vytvořeno...ze dvou členů, výrobnië jednoduchých a levných. Otvory pro průtok kapaliny,
zhotovené v těchto členech, jsou záloženy ha principu difusoru a jsou provedeny tak, že tvoří
jeden navzájem propojený souvislý kanál v horní části se rozšiřující a ve spodní části se
zužující, přičemž zúžené spodní části vytvářejí otvory pro přívod k tryskám nebo jinému ústrojí
pro odvod kapaliny, kupříkladu k hadici. Tímto uspořádáním otvorů v tělese rozdělovače jsou
plně odstraněny dosavadní nevýhody známých ústrojí a kapalina přiváděná pod tlakem ze
zásobníku protéká plynule beze ztrát vzniklých třením, přičemž výhodné uspořádání otvorů,
založené na principu difusoru, nedovolí nežádoucí vytvoření plynů v tělese rozdělovače, které
by způsobovalo nerovnoměrnost dávkování kapaliny při jejím výtoku.
. Předmět vynálezu je znázorněn na přiloženém výkresu, který představuje rozdělovač v
podélném řezu.
Ústrojí vynálezu se skládá z tělesa rozdělovače 1, tvaru osazeného válce, který je na své
horní části opatřen závitem 2, sloužícím k našroubování známého regulačního ventilu,
opatřeného k tomu odpovídajícím závitem (na výkresu nezakreslen. Na své spodní osazené
části je
těleso rozdělovače opatřeno dalším závitem 3 pro zašroubování do od
povídajícího válcovitého vybrání 8 dalšího členu uzavírací matice , tvaru šestihranu. V tělese rozdělovače
1 je proveden kanál , nálevkovitě rozšířený ve své horní i spodní části. Rozšíření kuželovitého tvaru 5 na
horní části kanálu 4 slouží k umístění známého síta 10 pro zabránění
pronikání větších cizích částic a nečistot do těla rozdělovače. Kuželo
vité rozšíření 6 spodní části 4 je propojeno s otvory , kterými je přiváděna kapalina k tryskám nebo jinému
zařízení (na výkrese nezakresleno. Kanál 4 je kuželovitým rozšířením 6 své spodní části plynule propojen
s otvory , takže vytváří souvislý průtokový kanál. :
Funkce rozdělovače je tato: Kapalina, která proudí ze zásobníku následkem tlaku,
způsobeného vzniklými plyny přes regulační ventil (na výkresu nezakreslen, protéká sítem 10 a
rozšířením 5 na horní části kanálu , do jeho dalšího rozšíření fi, kde je stejnoměrně rozváděna
do otvorů , zhotovených ve dně válcovitého vybrání uzavírací matice , které jsou plynule
propojeny s rozšířením 6 kanálu , a to v jeho nejzazší části. Otvory 9 pro výtok kapaliny z
rozdělovače 1, provedené ve dně válcovitého vybrání 8 uzavírací matice , mohou býti
zhotoveny v jakémkoliv úhlu vzhledem ke svislé ose ústrojí,
Různá uspořádání a provedení zmíněného rozdělovače mohou býti .
oproti popsanému případu v jednotlivých součástech, ústrojích i v celku odlišná, pokud jejich
podstata zůstává shodná s principem tohoto vynálezu.
Předmět patentu

5. Rozdělovač čpavku a jiných prchavých kapalin, s čisticím sítem, vyznačený tím, že sestává
z tělesa rozdělovače (1) s kanálem (4), který se ve své horní a spodní části kuželovitě rozšiřuje
(5, 6), a z uzavírací matice (7) opatřené válcovitým vybráním (8) a otvory (9) pro výtok kapaliny,
provedenými dně válcovitého vybrání (8) proti nejzazší části kuželovitého rozšíření (6) spodní
části kanálu (4).
Severografia, n. p, závod 03 .

7. Příloha k patentnímu spisu č. 100207
