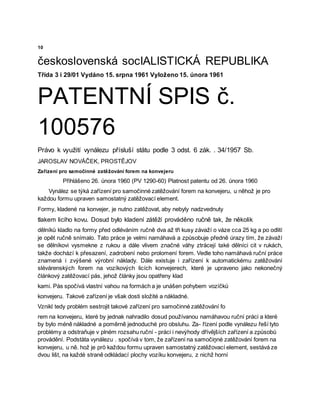

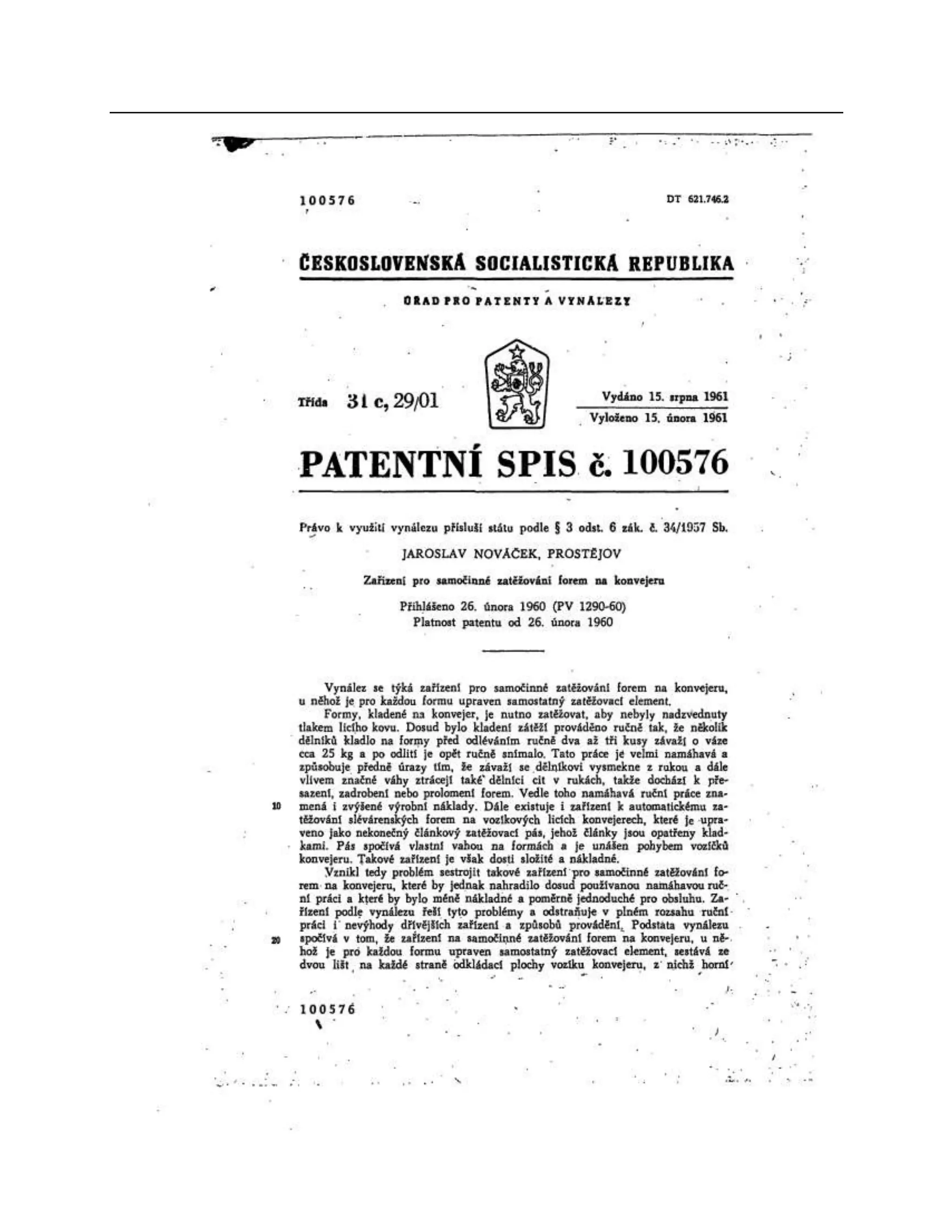

československá socIALISTICKÁ REPUBLIKA
Třída 3 i 29/01 Vydáno 15. srpna 1961 Vyloženo 15. února 1961
PATENTNÍ SPIS č.
100576
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
JAROSLAV NOVÁČEK, PROSTĚJOV
Zařízení pro samočinné zatěžování forem na konvejeru
Přihlášeno 26. února 1960 (PV 1290-60) Platnost patentu od 26. února 1960
Vynález se týká zařízení pro samočinné zatěžování forem na konvejeru, u něhož je pro
každou formu upraven samostatný zatěžovací element.
Formy, kladené na konvejer, je nutno zatěžovat, aby nebyly nadzvednuty
tlakem licího kovu. Dosud bylo kladení zátěží prováděno ručně tak, že několik
dělníků kladlo na formy před odléváním ručně dva až tři kusy závaží o váze cca 25 kg a po odlití
je opět ručně snímalo. Tato práce je velmi namáhavá a způsobuje předně úrazy tím, že závaží
se dělníkovi vysmekne z rukou a dále vlivem značné váhy ztrácejí také dělníci cit v rukách,
takže dochází k přesazení, zadrobení nebo prolomení forem. Vedle toho namáhavá ruční práce
znamená i zvýšené výrobní náklady. Dále existuje i zařízení k automatickému zatěžování
slévárenských forem na vozíkových licích konvejerech, které je upraveno jako nekonečný
článkový zatěžovací pás, jehož články jsou opatřeny klad
kami. Pás spočívá vlastní vahou na formách a je unášen pohybem vozíčků
konvejeru. Takové zařízení je však dosti složité a nákladné.
Vznikl tedy problém sestrojit takové zařízení pro samočinné zatěžování fo
rem na konvejeru, které by jednak nahradilo dosud používanou namáhavou ruční práci a které
by bylo méně nákladné a poměrně jednoduché pro obsluhu. Za- řízení podle vynálezu řeší tyto
problémy a odstraňuje v plném rozsahu ruční - práci i nevýhody dřívějších zařízení a způsobů
provádění. Podstàta vynálezu . spočívá v tom, že zařízení na samočiņné zatěžování forem na
konvejeru, u ně. hož je prö každou formu upraven samostatný zatěžovací element, sestává ze
dvou lišt, na každé straně odkládací plochy vozíku konvejeru, z nichž horní

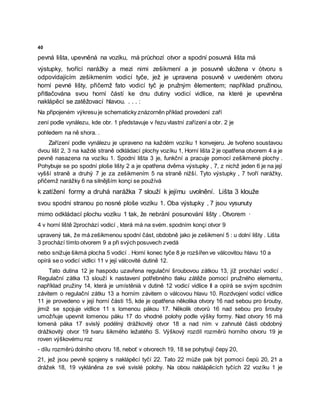

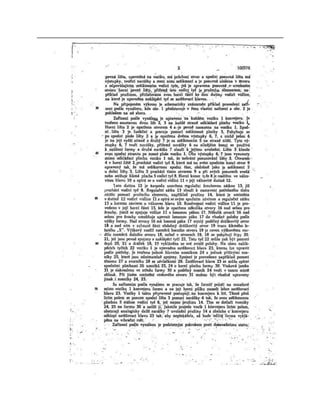

4. 40
pevná lišta, upevněná na vozíku, má průchozí otvor a spodní posuvná lišta má
výstupky, tvořící narážky a mezi nimi zešikmení a je posuvně uložena v òtvoru s
odpovídajícím zešikmením vodicí tyče, jež je upravena posuvně v uvedeném otvoru
horní pevné lišty, přičemž fato vodicí tyč je pružným êlementem; například pružinou,
přitlačována svou horní částí ke dnu dutiny vodicí vidlice, na které je upevněna
naklápěcí se zatěžovací hlavou. . . . :

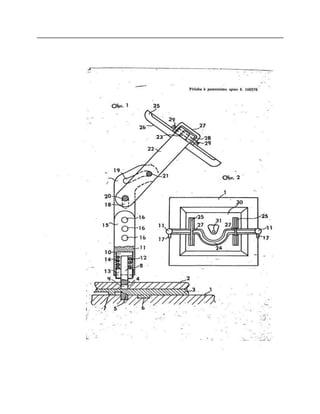

Na připojeném výkresu je schematicky znázorněn příklad provedení zaří
zení podle vynálezu, kde obr. 1 představuje v řezu vlastní zařízení a obr. 2 je
pohledem na ně shora. .
Zařízení podle vynálezu je upraveno na každém vozíku 1 konvejeru. Je tvořeno soustavou
dvou lišt 2, 3 na každé straně odkládací plochy vozíku 1, Horní lišta 2 je opatřena otvorem 4 a je
pevně nasazena na vozíku 1. Spodní lišta 3 je, funkční a pracuje pomocí zešikmené plochy .
Pohybuje se po spodní ploše lišty 2 a je opatřena dvěma výstupky , 7, z nichž jeden 6 je na její
vyšší straně a druhý 7 je za zešikmením 5 na straně nižší. Tyto výstupky , 7 tvoří narážky,
přičemž narážky 6 na silnějším konçi se používá
k zatížení formy a druhá narážka 7 slouží k jejímu uvolnění. Lišta 3 klouže
svou spodní stranou po nosné ploše vozíku 1. Oba výstupky , 7 jsou vysunuty
mimo odkládací plochu vozíku 1 tak, že nebrání posunování lišty . Otvorem ·
4 v horní liště 2prochází vodicí , která má na svém. spodním konçi otvor 9
upravený tak, že má zešikmenou spodní část, obdobně jako je zešikmení 5 : u dolní lišty . Lišta
3 prochází tímto otvorem 9 a při svých posuvech zvedá
nebo snižuje šikmá plocha 5 vodicí . Horní konec tyče 8 je rozšířen ve válcovitou hlavu 10 a
opírá se o vodicí vidlici 11 v její válcovité dutině 12.
Tato dutina 12 je haspodu uzavřena regulační šroubovou zátkou 13, jíž prochází vodicí .
Regulační zátka 13 slouží k nastavení potřebného tlaku zátěže pomocí pružného elementu,
například pružiny 14, která je umístěnià v dutině 12 vodicí vidlice Il a opírá se svým spcdním
závitem o regulační zátku 13 a horním závitem o válcovou hlavu 10. Rozdvojení vodicí vidlice
11 je provedeno v její horní části 15, kde je opatřena několika otvory 16 nad sebou pro šrouby,
jimiž se spojuje vidlice 11 s lomenou pákou 17. Několik otvorů 16 nad sebou pro šrouby
umožňuje upevnit lomenou páku 17 do vhodné polohy podle výšky formy. Nad otvory 16 má
lomená páka 17 svislý podélný drážkovitý otvor 18 a nad ním v zahnuté části obdobný
drážkovitý otvor 19 tvaru šikmého ležatého S. Výškový rozdíl rozměrů horního otvoru 19 je
roven výškovému roz
- dílu rozměrů dolního otvoru 18, neboť v otvorech 19, 18 se pohybují čepy 20,
21, jež jsou pevně spojeny s naklápěcí tyčí 22. Tato 22 může pak být pomocí čepů 20, 21 a
drážek 18, 19 vykláněna ze své svislé polohy. Na obou naklápěcích tyčích 22 vozíku 1 je

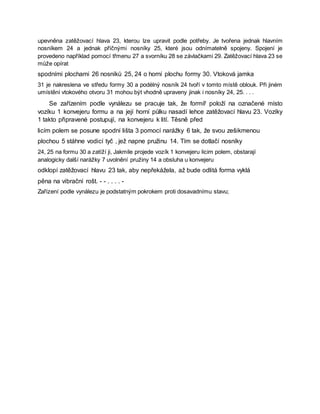

5. upevněna zatěžovací hlava 23, kterou lze upravit podle potřeby. Je tvořena jednak hlavním
nosníkem 24 a jednak příčnými nosníky 25, které jsou odnímatelně spojeny. Spojení je
provedeno například pomocí třmenu 27 a svorníku 28 se závlačkami 29. Zatěžovací hlava 23 se
může opírat
spodními plochami 26 nosníků 25, 24 o horní plochu formy 30. Vtoková jamka
31 je nakreslena ve středu formy 30 a podélný nosník 24 tvoří v tomto místě oblouk. Při jiném
umístění vtokového otvoru 31 mohou být vhodně upraveny jinak i nosníky 24, 25. . . .
Se zařízením podle vynálezu se pracuje tak, že formíř položí na označené místo
vozíku 1 konvejeru formu a na její horní půlku nasadí lehce zatěžovací hlavu 23. Vozíky
1 takto připravené postupují, na konvejeru k lití. Těsně před
licím polem se posune spodní lišta 3 pomocí narážky 6 tak, že svou zešikmenou
plochou 5 stáhne vodicí tyč , jež napne pružinu 14. Tím se dotlačí nosníky
24, 25 na formu 30 a zatíží ji, Jakmile projede vozík 1 konvejeru licim polem, obstarají
analogicky další narážky 7 uvolnění pružiny 14 a obsluha u konvejeru
odklopí zatěžovací hlavu 23 tak, aby nepřekážela, až bude odlitá forma vyklá
pěna na vibrační rošt. - - . . . . -
Zařízení podle vynálezu je podstatným pokrokem proti dosavadnímu stavu;

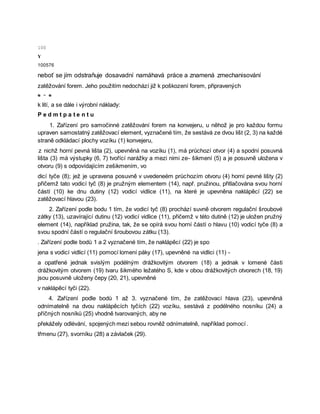

7. 100
Y
100576
neboť se jím odstraňuje dosavadní namáhavá práce a znamená zmechanisování
zatěžování forem. Jeho použitím nedochází již k poškození forem, připravených
e - e
k lití, a se dále i výrobní náklady:

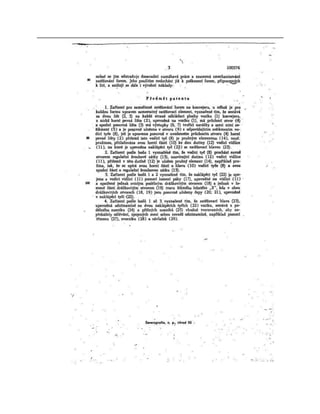

P e d m t p a t e n t u
1. Zařízení pro samočinné zatěžování forem na konvejeru, u něhož je pro každou formu
upraven samostatný zatěžovací element, vyznačené tím, že sestává ze dvou lišt (2, 3) na každé
straně odkládací plochy vozíku (1) konvejeru,
z nichž horní pevná lišta (2), upevněná na vozíku (1), má průchozí otvor (4) a spodní posuvná
lišta (3) má výstupky (6, 7) tvořící narážky a mezi nimi ze- šikmení (5) a je posuvně uložena v
otvoru (9) s odpovídajícím zešikmením, vo
dicí tyče (8); jež je upravena posuvně v uvedeneém průchozím otvoru (4) horní pevné lišty (2)
přičemž tato vodicí tyč (8) je pružným elementem (14), např. pružinou, přitlačována svou horní
částí (10) ke dnu dutiny (12) vodicí vidlice (11), na které je upevněna naklápěcí (22) se
zatěžovací hlavou (23).
2. Zařízení podle bodu 1 tím, že vodicí tyč (8) prochází suvně otvorem regulační šroubové
zátky (13), uzavírající dutinu (12) vodicí vidlice (11), přičemž v této dutině (12) je uložen pružný
element (14), například pružina, tak, že se opírá svou horní částí o hlavu (10) vodicí tyče (8) a
svou spodní částí o regulační šroubovou zátku (13).
. Zařízení podle bodů 1 a 2 vyznačené tím, že naklápěcí (22) je spo
jena s vodicí vidlicí (11) pomocí lomení páky (17), upevněné na vidlici (11) -
a opatřené jednak svislým podélným drážkovitým otvorem (18) a jednak v lomené části
drážkovitým otvorem (19) tvaru šikmého ležatého S, kde v obou drážkovitých otvorech (18, 19)
jsou posuvně uloženy čepy (20, 21), upevněné
v naklápěcí tyči (22).
4. Zařízení podle bodů 1 až 3. vyznačené tím, že zatěžovací hlava (23), upevněná
odnímatelně na dvou naklápěcích tyčích (22) vozíku, sestává z podélného nosníku (24) a
příčných nosníků (25) vhodně tvarovaných, aby ne
překážely odlévání, spojených mezi sebou rovněž odnímatelně, například pomocí .
třmenu (27), svorníku (28) a závlaček (29).
