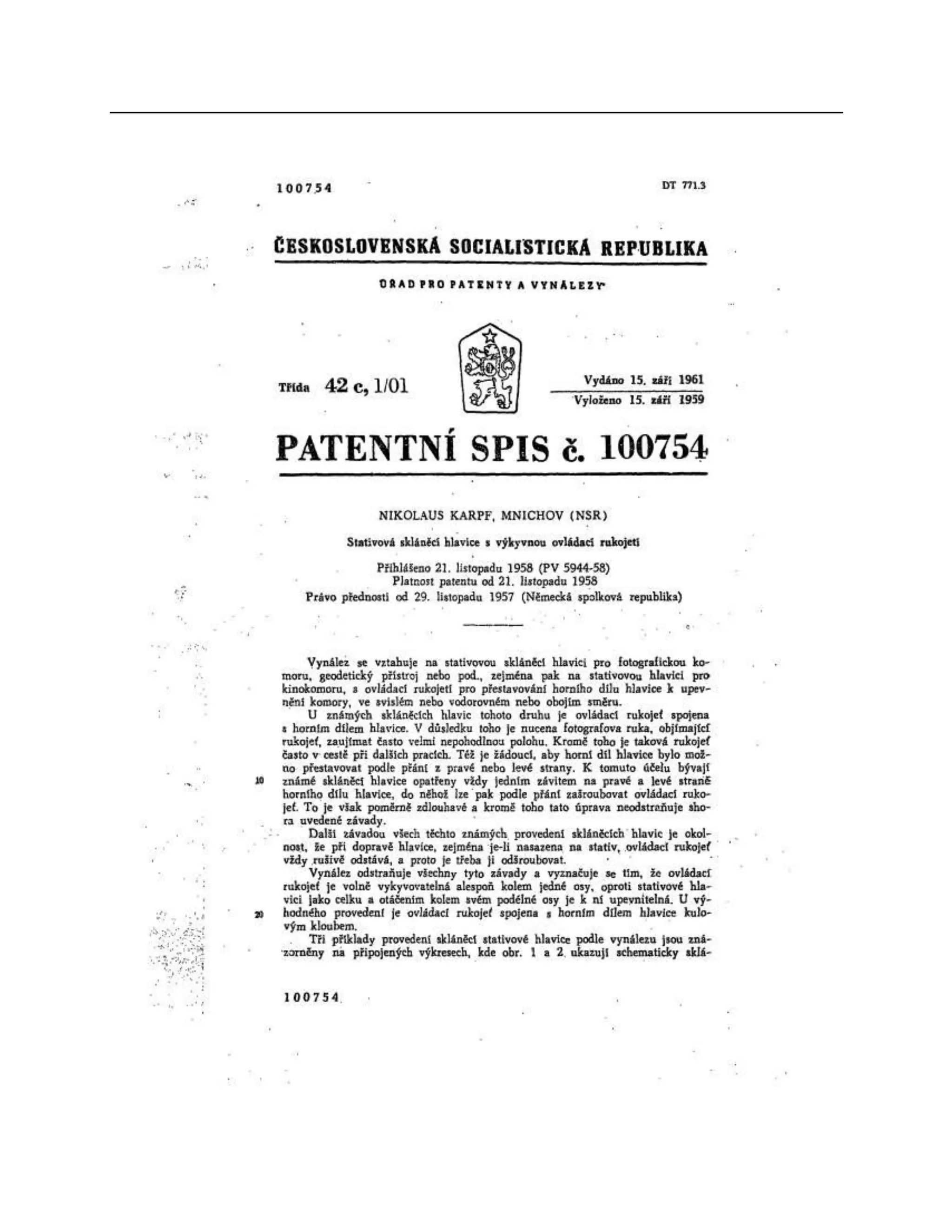

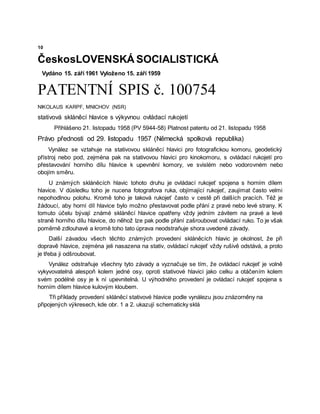

- 2. 10 ČeskosLOVENSKÁ SOCIALISTICKÁ Vydáno 15.září 1961 Vyloženo 15. září 1959 PATENTNÍ SPIS č. 100754 NIKOLAUS KARPF, MNICHOV (NSR) stativová skláněcí hlavice s výkyvnou ovládací rukojetí Přihlášeno 21. listopadu 1958 (PV 5944-58) Platnost patentu od 21. listopadu 1958 Právo přednosti od 29. listopadu 1957 (Německá spolková republika) Vynález se vztahuje na stativovou skláněcí hlavici pro fotografickou komoru, geodetický přístroj nebo pod, zejména pak na stativovou hlavici pro kinokomoru, s ovládací rukojetí pro přestavování horního dílu hlavice k upevnění komory, ve svislém nebo vodorovném nebo obojím směru. U známých skláněcích hlavic tohoto druhu je ovládací rukojeť spojena s horním dílem hlavice. V důsledku toho je nucena fotografova ruka, objímající rukojeť, zaujímat často velmi nepohodlnou polohu. Kromě toho je taková rukojeť často v cestě při dalších pracích. Též je žádoucí, aby horní díl hlavice bylo možno přestavovat podle přání z pravé nebo levé strany. K tomuto účelu bývají známé skláněcí hlavice opatřeny vždy jedním závitem na pravé a levé straně horního dílu hlavice, do něhož lze pak podle přání zašroubovat ovládací ruko. To je však poměrně zdlouhavé a kromě toho tato úprava neodstraňuje shora uvedené závady. Další závadou všech těchto známých provedení skláněcích hlavic je okolnost, že při dopravě hlavice, zejména jeli nasazena na stativ, ovládací rukojeť vždy rušivě odstává, a proto je třeba ji odšroubovat. Vynález odstraňuje všechny tyto závady a vyznačuje se tím, že ovládací rukojeť je volně vykyvovatelná alespoň kolem jedné osy, oproti stativové hlavici jako celku a otáčením kolem svém podélné osy je k ní upevnitelná. U výhodného provedení je ovládací rukojeť spojena s horním dílem hlavice kulovým kloubem. Tři příklady provedení skláněcí stativové hlavice podle vynálezu jsou znázorněny na připojených výkresech, kde obr. 1 a 2. ukazují schematicky sklá

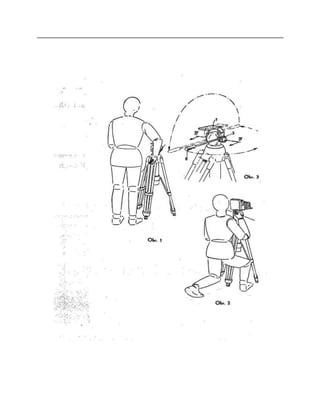

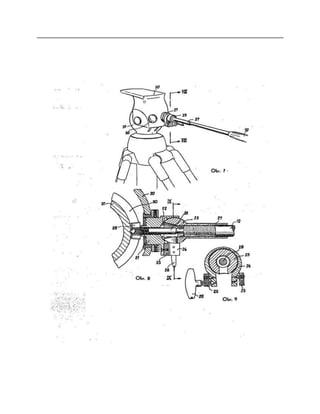

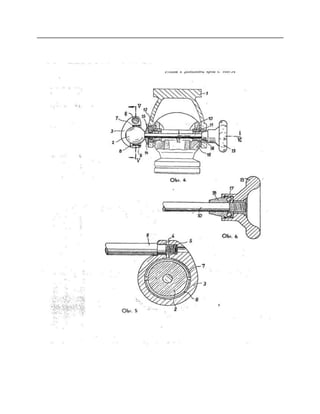

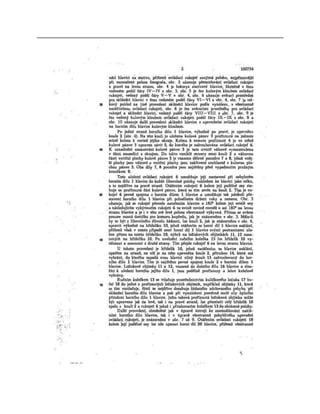

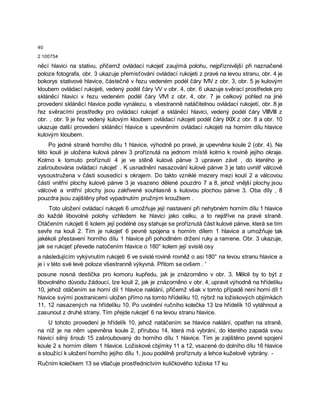

- 4. 40 2 100754 něcí hlavicina stativu, přičemž ovládací rukojeť zaujímá polohu, nejpříznivější při naznačené poloze fotografa, obr. 3 ukazuje přemisťování ovládací rukojeti z pravé na levou stranu, obr. 4 je bokorys stativové hlavice, částečně v řezu vedeném podél čáry IVIV z obr. 3, obr. 5 je kulovým kloubem ovládací rukojeti, vedený podél čáry VV v obr. 4, obr. 6 ukazuje svěrací prostředek pro skláněcí hlavici v řezu vedeném podél čáry VIVI z obr. 4, obr. 7 je celkový pohled na jiné provedení skláněcí hlavice podle vynálezu, s všestranně natáčitelnou ovládací rukojetí, obr. 8 je řez svěracími prostředky pro ovládací rukojeť a skláněcí hlavici, vedený podél čáry VIIIVIII z obr. , obr. 9 je řez vedený kulovým kloubem ovládací rukojeti podél čáry IXIX z obr. 8 a obr. 10 ukazuje další provedení skláněcí hlavice s upevněním ovládací rukojeti na horním dílu hlavice kulovým kloubem. Po jedné straně horního dílu 1 hlavice, výhodně po pravé, je upevněna koule 2 (obr. 4). Na této kouli je uložena kulová pánev 3 proříznutá na jednom místě kolmo k rovině jejího okraje. Kolmo k tomuto proříznutí 4 je ve stěně kulové pánve 3 upraven závit , do kterého je zašroubována ovládací rukojeť . K usnadnění nasazování kulové pánve 3 je tato uvnitř válcově vysoustružena v části sousedící s okrajem. Do takto vzniklé mezery mezi koulí 2 a válcovou částí vnitřní plochy kulové pánve 3 je vsazeno dělené pouzdro 7 a 8, jehož vnější plochy jsou válcové a vnitřní plochy jsou zakřivené souhlasně s kulovou plochou pánve 3. Oba díly , 8 pouzdra jsou zajištěny před vypadnutím pružným kroužkem . Toto uložení ovládací rukojeti 6 umožňuje její nastavení při nehybném horním dílu 1 hlavice do každé libovolné polohy vzhledem ke hlavici jako celku, a to nejdříve na pravé straně. Otáčením rukojeti 6 kolem její podélné osy stahuje se proříznutá část kulové pánve, která se tím sevře na kouli 2. Tím je rukojeť 6 pevně spojena s horním dílem 1 hlavice a umožňuje tak jakékoli přestavení horního dílu 1 hlavice při pohodlném držení ruky a ramene. Obr. 3 ukazuje, jak se rukojeť převede natočením hlavice o 180° kolem její svislé osy a následujícím vykývnutím rukojeti 6 ve svislé rovině rovněž o asi 180° na levou stranu hlavice a je i v této své levé poloze všestranně výkyvná. Přitom se ovšem . ' posune nosná destička pro komoru kupředu, jak je znázorněno v obr. 3. Měloli by to být z libovolného důvodu žádoucí, lze kouli 2, jak je znázorněno v obr. 4, upravit výhodně na hřídelíku 10, jehož otáčením se horní díl 1 hlavice naklání, přičemž však v tomto případě není horní díl 1 hlavice svými postranicemi uložen přímo na tomto hřídelíku 10, nýbrž na ložiskových objímkách 11, 12 nasazených na hřídelíku 10. Po uvolnění ručního kolečka 13 lze hřídelík 10 vytáhnout a zasunout z druhé strany. Tím přejde rukojeť 6 na levou stranu hlavice. U tohoto provedení je hřídelík 10, jehož natáčením se hlavice naklání, opatřen na straně, na níž je na něm upevněna koule 2, přírubou 14, která má vybrání, do kterého zapadá svou hlavicí silný šroub 15 zašroubovaný do horního dílu 1 hlavice. Tím je zajištěno pevné spojení koule 2 s horním dílem 1 hlavice. Ložiskové cbjímky 11 a 12, vsazené do dolního dílu 16 hlavice a sloužící k uložení horního jejího dílu 1, jsou podélně proříznuty a lehce kuželově vybrány. - Ručním kolečkem 13 se vtlačuje prostřednictvím kuličkového ložiska 17 ku

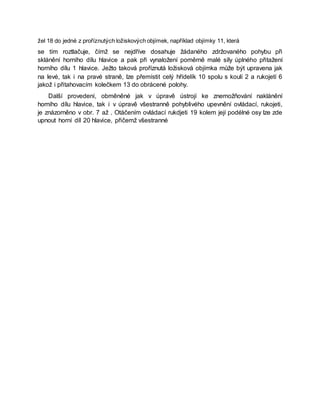

- 5. žel 18 dojedné z proříznutých ložiskových objímek, například objímky 11, která se tím roztlačuje, čímž se nejdříve dosahuje žádaného zdržovaného pohybu při sklánění horního dílu hlavice a pak při vynaložení poměrně malé síly úplného přitažení horního dílu 1 hlavice. Ježto taková proříznutá ložisková objímka může být upravena jak na levé, tak i na pravé straně, lze přemístit celý hřídelík 10 spolu s koulí 2 a rukojetí 6 jakož i přitahovacím kolečkem 13 do obrácené polohy. Další provedení, obměněné jak v úpravě ústrojí ke znemožňování naklánění horního dílu hlavice, tak i v úpravě všestranně pohyblivého upevnění ovládací, rukojeti, je znázorněno v obr. 7 až . Otáčením ovládací rukdjeti 19 kolem její podélné osy lze zde upnout horní díl 20 hlavice, přičemž všestranné

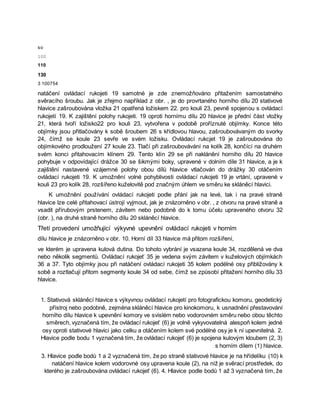

- 7. so 100 110 130 3 100754 natáčení ovládacírukojeti 19 samotné je zde znemožňováno přitažením samostatného svěracího šroubu. Jak je zřejmo například z obr. , je do provrtaného horního dílu 20 stativové hlavice zašroubována vložka 21 opatřená ložiskem 22. pro kouli 23, pevně spojenou s ovládací rukojetí 19. K zajištění polohy rukojeti. 19 oproti hornímu dílu 20 hlavice je přední část vložky 21, která tvoří ložisko22 pro kouli 23, vytvořena v podobě proříznuté objímky. Konce této objímky jsou přitlačovány k sobě šroubem 26 s křídlovou hlavou, zašroubovávaným do svorky 24, čímž se koule 23 sevře ve svém ložisku. Ovládací rukcjet 19 je zašroubována do objímkového prodloužení 27 koule 23. Tlačí při zašroubovávání na kolík 28, končící na druhém svém konci přitahovacím klínem 29. Tento klín 29 se při naklánění horního dílu 20 hlavice pohybuje v odpovídající drážce 30 se šikmými boky, upravené v dolním díle 31 hlavice, a je k zajištění nastavené vzájemné polohy obou dílů hlavice vtlačován do drážky 30 otáčením ovládací rukojeti 19. K umožnění volné pohyblivosti ovládací rukojeti 19 je vrtání, upravené v kouli 23 pro kolík 28, rozšířeno kuželovitě pod značným úhlem ve směru ke skláněcí hlavici. K umožnění používání ovládací rukojeti podle přání jak na levé, tak i na pravé straně hlavice lze celé přitahovací ústrojí vyjmout, jak je znázorněno v obr. , z otvoru na pravé straně a vsadit přírubovým prstenem, závitem nebo podobně do k tomu účelu upraveného otvoru 32 (obr. ), na druhé straně horního dílu 20 skláněcí hlavice. Třetí provedení umožňující výkyvné upevnění ovládací rukojeti v horním dílu hlavice je znázorněno v obr. 10. Horní díl 33 hlavice má přitom rozšíření, ve kterém je upravena kulová dutina. Do tohoto vybrání je vsazena koule 34, rozdělená ve dva nebo několik segmentů. Ovládací rukojeť 35 je vedena svým závitem v kuželových objímkách 36 a 37. Tyto objímky jsou při natáčení ovládací rukojeti 35 kolem podélné osy přibližovány k sobě a roztlačují přitom segmenty koule 34 od sebe, čímž se způsobí přitažení horního dílu 33 hlavice. 1. Stativová skláněcí hlavice s výkyvnou ovládací rukojetí pro fotografickou komoru, geodetický přístroj nebo podobně, zejména skláněcí hlavice pro kinokomoru, k usnadnění přestavování horního dílu hlavice k upevnění komory ve svislém nebo vodorovném směru nebo obou těchto směrech, vyznačená tím, že ovládací rukojeť (6) je volně vykyvovatelná alespoň kolem jedné osy oproti stativové hlavici jako celku a otáčením kolem své podélné osy je k ní upevnitelná. 2. Hlavice podle bodu 1 vyznačená tím, že ovládací rukojeť (6) je spojena kulovým kloubem (2, 3) s horním dílem (1) hlavice. 3. Hlavice podle bodů 1 a 2 vyznačená tím, že po straně stativové hlavice je na hřídelíku (10) k natáčení hlavice kolem vodorovné osy upravena koule (2), na níž je svěrací prostředek, do kterého je zašroubována ovládací rukojeť (6). 4. Hlavice podle bodů 1 až 3 vyznačená tím, že

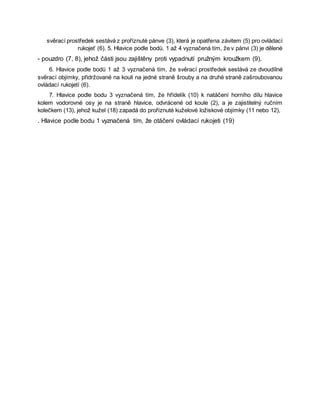

- 8. svěrací prostředek sestáváz proříznuté pánve (3), která je opatřena závitem (5) pro ovládací rukojeť (6). 5. Hlavice podle bodů. 1 až 4 vyznačená tím, že v pánvi (3) je dělené - pouzdro (7, 8), jehož části jsou zajištěny proti vypadnutí pružným kroužkem (9). 6. Hlavice podle bodů 1 až 3 vyznačená tím, že svěrací prostředek sestává ze dvoudílné svěrací objímky, přidržované na kouli na jedné straně šrouby a na druhé straně zašroubovanou ovládací rukojetí (6). 7. Hlavice podle bodu 3 vyznačená tím, že hřídelík (10) k natáčení horního dílu hlavice kolem vodorovné osy je na straně hlavice, odvrácené od koule (2), a je zajistitelný ručním kolečkem (13), jehož kužel (18) zapadá do proříznuté kuželové ložiskové objímky (11 nebo 12), . Hlavice podle bodu 1 vyznačená tím, že otáčení ovládací rukojeti (19)

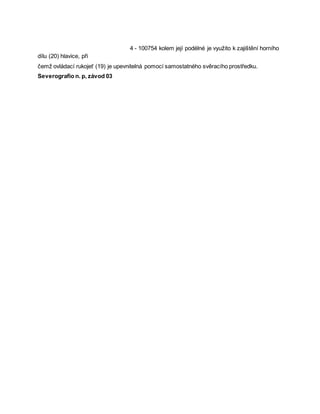

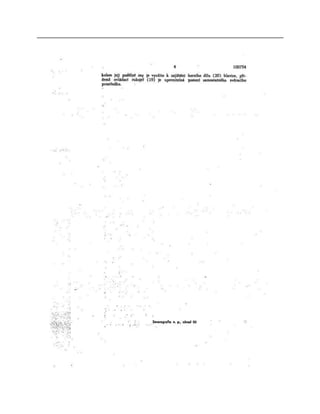

- 10. 4 - 100754kolem její podélné je využito k zajištění horního dílu (20) hlavice, při čemž ovládací rukojeť (19) je upevnitelná pomocí samostatného svěracího prostředku. Severografio n. p, závod 03
