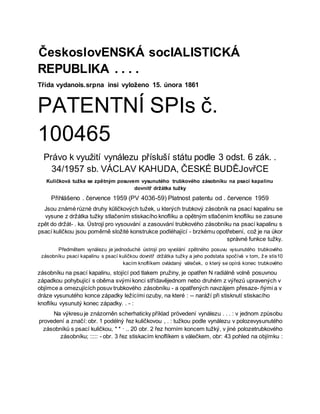

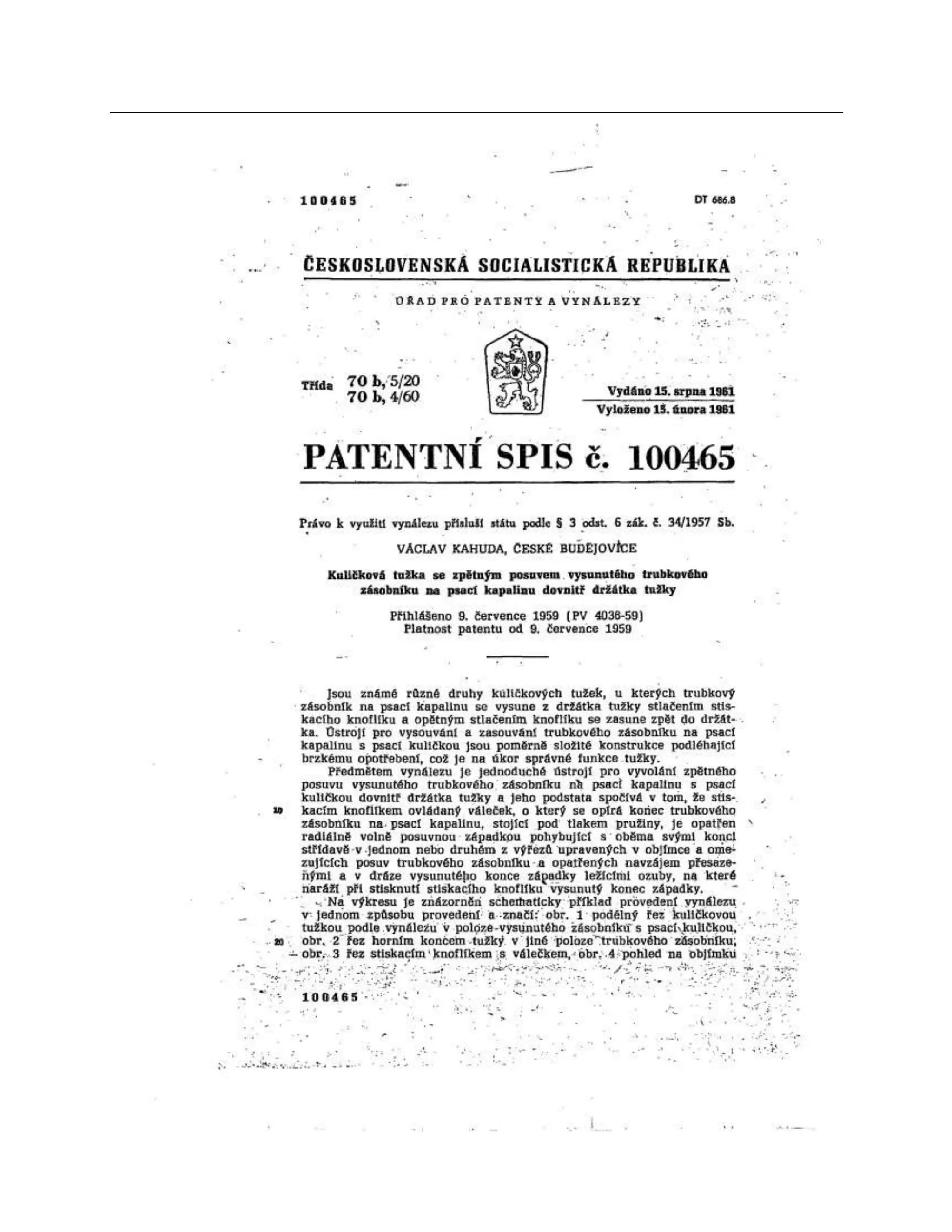

2. ČeskoslovENSKÁ socIALISTICKÁ
REPUBLIKA . . . .
Třída vydanois.srpna insi vyloženo 15. února 1861
PATENTNÍ SPIs č.
100465
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. .
34/1957 sb. VÁCLAV KAHUDA, ČESKÉ BUDĚJovřCE
Kuličková tužka se zpětným posuvem vysunutého trubkového zásobníku na psací kapalinu
dovnitř držátka tužky
Přihlášeno . července 1959 (PV 4036-59) Platnost patentu od . července 1959
Jsou známé různé druhy kūličkových tužek, u kterých trubkový zásobník na psací kapalinu se
vysune z držátka tužky stlačením stiskacího knoflíku a opětným stlačením knoflíku se zasune
zpět do držát- . ka. Ústrojí pro vysouvání a zasouvání trubkového zásobníku na psací kapalinu s
psací kuličkou jsou poměrně složité konstrukce podléhající - brzkému opotřebení, což je na úkor
správné funkce tužky.
Předmětem vynálezu je jednoduché ústrojí pro vyvolání zpětného posuvu vysunutého trubkového
zásobníku psací kapalinu s psací kuličkou dovnitř držátka tužky a jeho podstata spočívá v tom, ž e stis10
kacím knoflíkem ovládaný váleček, o který se opírá konec trubkového
zásobníku na psací kapalinu, stojící pod tlakem pružiny, je opatřen N radiálně volně posuvnou
západkou pohybující s oběma svými konci střídavějednom nebo druhém z výřezů upravených v
objímce a omezujících posuv trubkového zásobníku - a opatřených navzájem přesaze- ñými a v
dráze vysunutého konce západky ležícími ozuby, na které : -- naráží při stisknutí stiskacího
knoflíku vysunutý konec západky. . - :

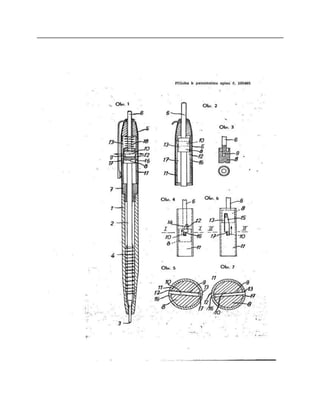

Na výkresu je znázorněn scherhaticky příklad prövedení vynálezu . . . : v jednom způsobu
provedení a značí: obr. 1 podélný řez kuličkovou , . : tužkou podle vynálezu v polozevysunutého
zásobníků s psací kuličkou, * * · .. 20 obr. 2 řez horním koncem tužký, v jiné polozetrubkového
zásobníku; ::::: - obr. 3 řez stiskacím knoflíkem s válečkem, obr: 43 pohled na objímku :

4. 60
. - 100465

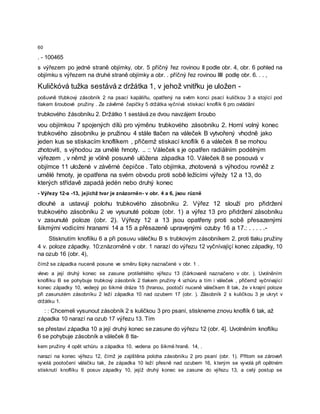

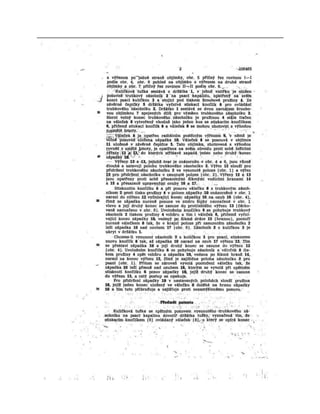

s výřezem po jedné straně objímky, obr. 5 příčný řez rovinou II podle obr. 4, obr. 6 pohled na
objímku s výřezem na druhé straně objímky a obr. . příčný řez rovinou IIII podlę obr. 6. . . ,
Kuličkóvá tužka sestává z držátka 1, v jehož vnitřku je uložen -
pošuvně třubkový zásobník 2 na psací kapäliñu, opatřený na svēm konci psací kuličkou 3 a stojící pod
tlakem šroubové pružiny . Ze závěrné čepičky 5 držátka vyčnívá stiskací knoflík 6 pro ovládání
trubkového žásobníku 2. Držátko 1 sestává ze dvou navzájem šroubo
vou objímkou 7 spojených dílů pro výměnu trubkového zásobníku 2. Horní volný konec
trubkového zásobníku je pružinou 4 stále tlačen na váleček B vytvořený vhodně jako
jeden kus se stiskacím knoflíkem , přičemž stiskací knoflík 6 a váleček 8 se mohou
zhotoviti, s výhodou za umělé hmoty. .. :: Váleček s je opatřen radiálním podélným
výřezem , v němž je völně posuvně ulöžena západka 10. Váleček 8 se posouvá v
objímce 11 uložené v závěrné čepičce . Tato objímka, zhotovená s výhodou rovněž z
umělé hmoty, je opatřena na svém obvodu proti sobě ležícími výřeży 12 a 13, do
kterých střídavě zapadá jedén nebo druhý konec
- Výřezy 12-a -13, jejichž tvar je znázorněn- v obr. 4 a 6, jsou různě
dlouhé a ustavují polohu trubkového zásobníku 2. Výřez 12 slouží pro přidržení
trubkového zásobníku 2 ve vysunuté poloze (obr. 1) a výřez 13 pro přidržení zásobníku
v zasunuté poloze (obr. 2). Výřezy 12 a 13 jsou opatřeny proti sobě přesazenými
šikmými vodicími hranami 14 a 15 a přėsazeně upravęnými ozuby 16 a 17.: . . . . .-
Stisknutím knoflíku 6 a při posuvu válečku B s trubkovým zásobníkem 2. proti tlaku pružiny
4 v. poloze západky. 10:znázorněné v obr. 1 narazí do výřezu 12 vyčnívajíçí konec západky, 10
na ozub 16 (obr. 4),
čímž se západka nuceně posune ve směru šipky naznačené v obr. 1 .
vlevo a její druhý konec se zasune protilehlého výřezu 13 (čárkovaně naznačeno v obr. ). Uvolněním
knoflíku B se pohybuje trubkový zásobník 2 tlakem pružiny 4 vzhůru a tím i váleček , přičemž vyčnívající
konec západky 10, vedeņý po šikmé dráze 15 (hranou, pootočí nuceně válečkem 8 tak, že v krajní poloze
při zasunutém zásobníku 2 leží západka 10 nad ozubem 17 (obr. ). Zásobník 2 s kuličkou 3 je ukryt v
držátku 1.
: : Chcemeli vysunout zásobník 2 s kuličkou 3 pro psaní, stiskneme znovu knoflík 6 tak, až
západka 10 narazí na ozub 17 výřezu 13. Tím
se přestaví západka 10 a její druhý konec se zasune do výřezu 12 (obr. 4]. Uvolněním knoflíku
6 se pohybuje zásobník a váleček 8 tla-
kem pružiny 4 opět vzhůru a západka 10, vedena po šikmé hraně. 14, .
narazí na konec výřezu 12, čímž je zajištěna poloha zásobníku 2 pro psaní (obr. 1). Přitom se zároveň
vyvolá pootočení válečku tak, že západka 10 leží přesně nad ozubem 16, kterým se vyvolá při opětném
stisknutí knoflíku 6 posuv západky 10, jejíž druhý konec se zasune do výřezu 13, a celý postup se

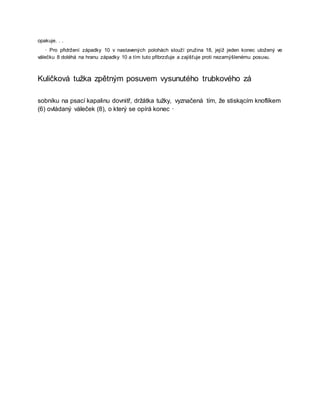

5. opakuje. . .
· Pro přidržení západky 10 v nastavených polohách slouží pružina 18, jejíž jeden konec uložený ve
válečku 8 doléhá na hranu západky 10 a tím tuto přibrzďuje a zajišťuje proti nezamýšlenému posuvu.
Kuličková tužka zpětným posuvem vysunutého trubkového zá
sobníku na psací kapalinu dovnitř, držátka tužky, vyznačená tím, že stiskącím knoflíkem
(6) ovládaný váleček (8), o který se opírá konec ·

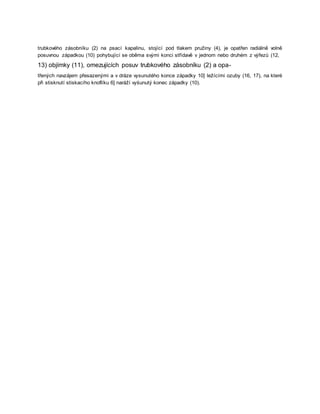

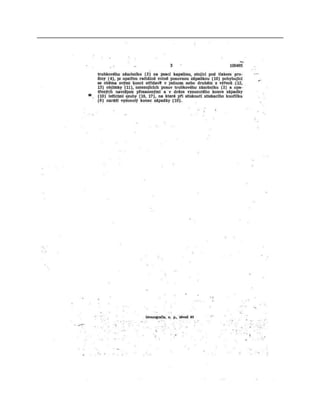

7. trubkového zásobníku (2) na psací kapalinu, stojící pod tlakem pružiny (4), je opatřen radiálně volně
posuvnou západkou (10) pohybující se oběma svými konci střídavě v jednom nebo druhém z výřezů (12,
13) objímky (11), omezujících posuv trubkového zásobníku (2) a opa-
třených navzájem přesazenými a v dráze vysunutého konce západky 10] ležícími ozuby (16, 17), na které
při stisknutí stiskacího knoflíku 6] naráží vyśunutý konec západky (10).

9. Příloha k patentnímu spisu č. 100465
Obr. 1
