Unity Reflect をカスタマイズする開発の基礎を徹底的に解説します。 Unity Editor を使って、標準のViewerをベースに機能を追加したり、オリジナルアプリを開発するための方法を紹介します。 更に今回は、まだ標準のドキュメントにも記載されていない Unity Reflect Viewer の内部処理についても紐解いて解説していきます。

1. Generative Art — Made with Unity

2. a
Developer Advocate - AEC
竹内一生 / Takeuchi Issey
Speaker
Project Manager
高橋 忍 / Takahashi Shinobu

4. Agenda
Unity Reflect 開発概要
Dynamic App 開発
Static App 開発
Unity Reflect を紐解く
まとめ

5. Generative Art — Made with Unity
5

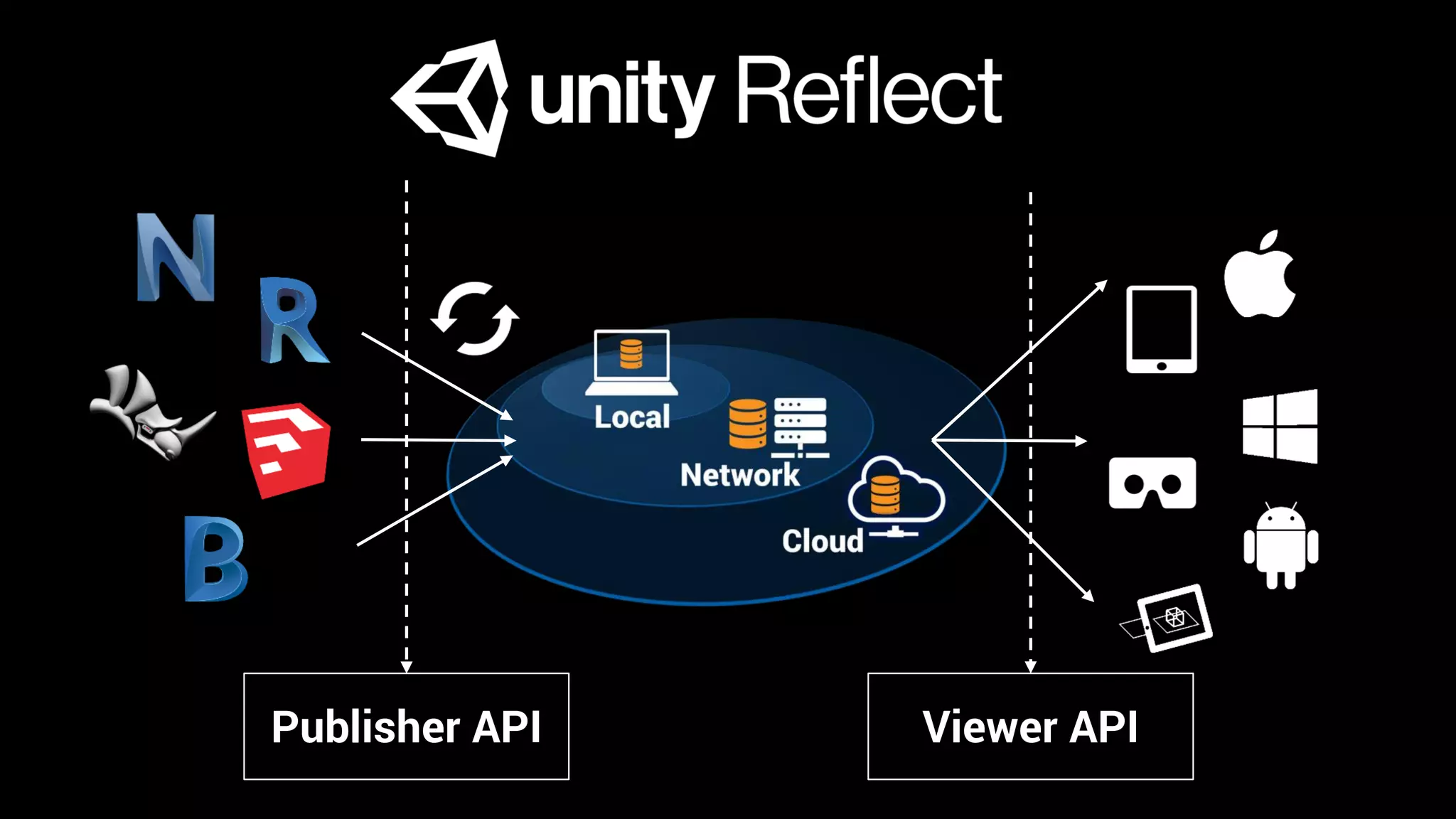

6. Publisher API Viewer API

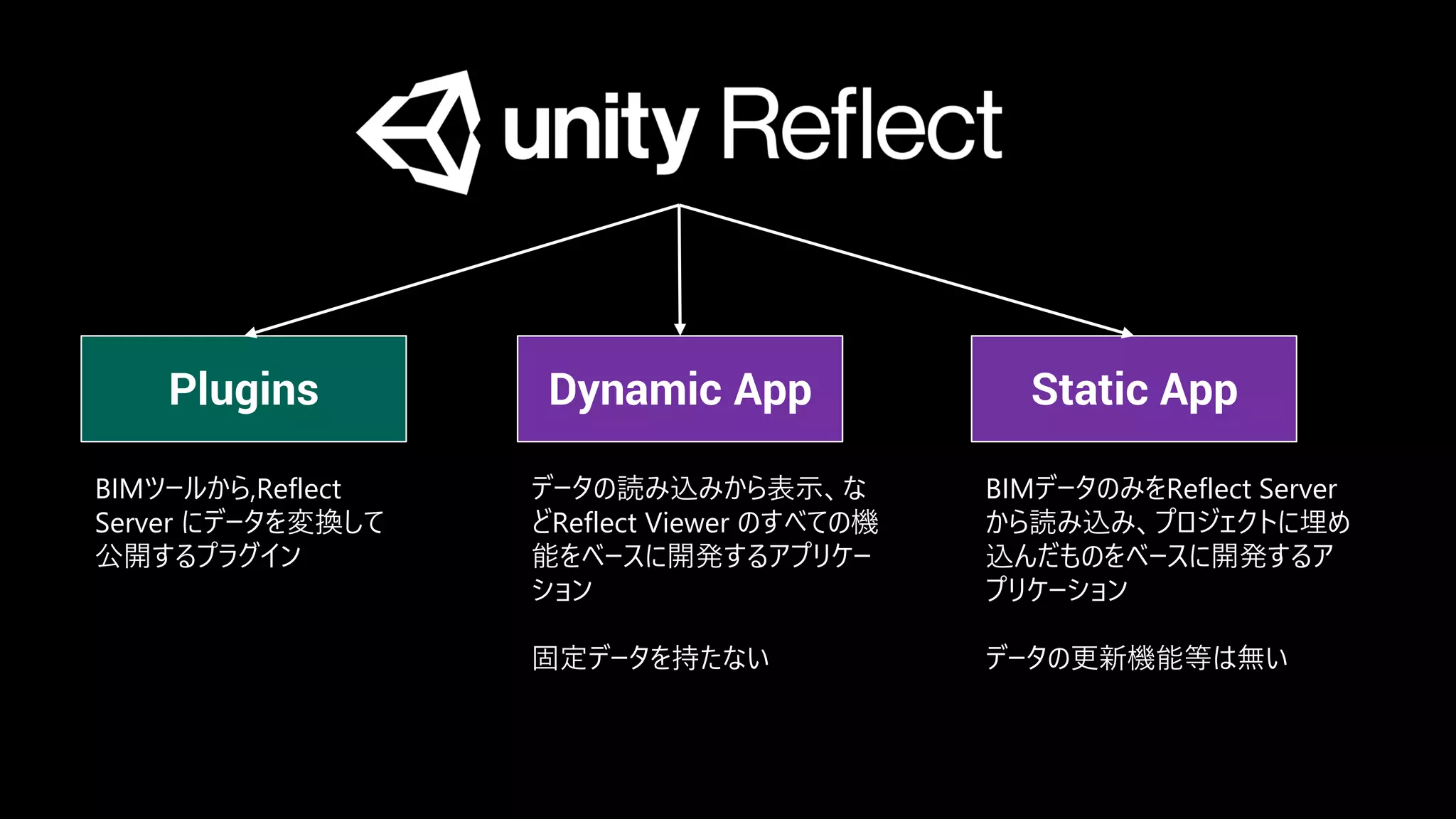

7. Plugins Dynamic App Static App
BIMツールから,Reflect
Server にデータを変換して
公開するプラグイン
データの読み込みから表示、な
どReflect Viewer のすべての機
能をベースに開発するアプリケー
ション
固定データを持たない
BIMデータのみをReflect Server
から読み込み、プロジェクトに埋め
込んだものをベースに開発するア
プリケーション
データの更新機能等は無い

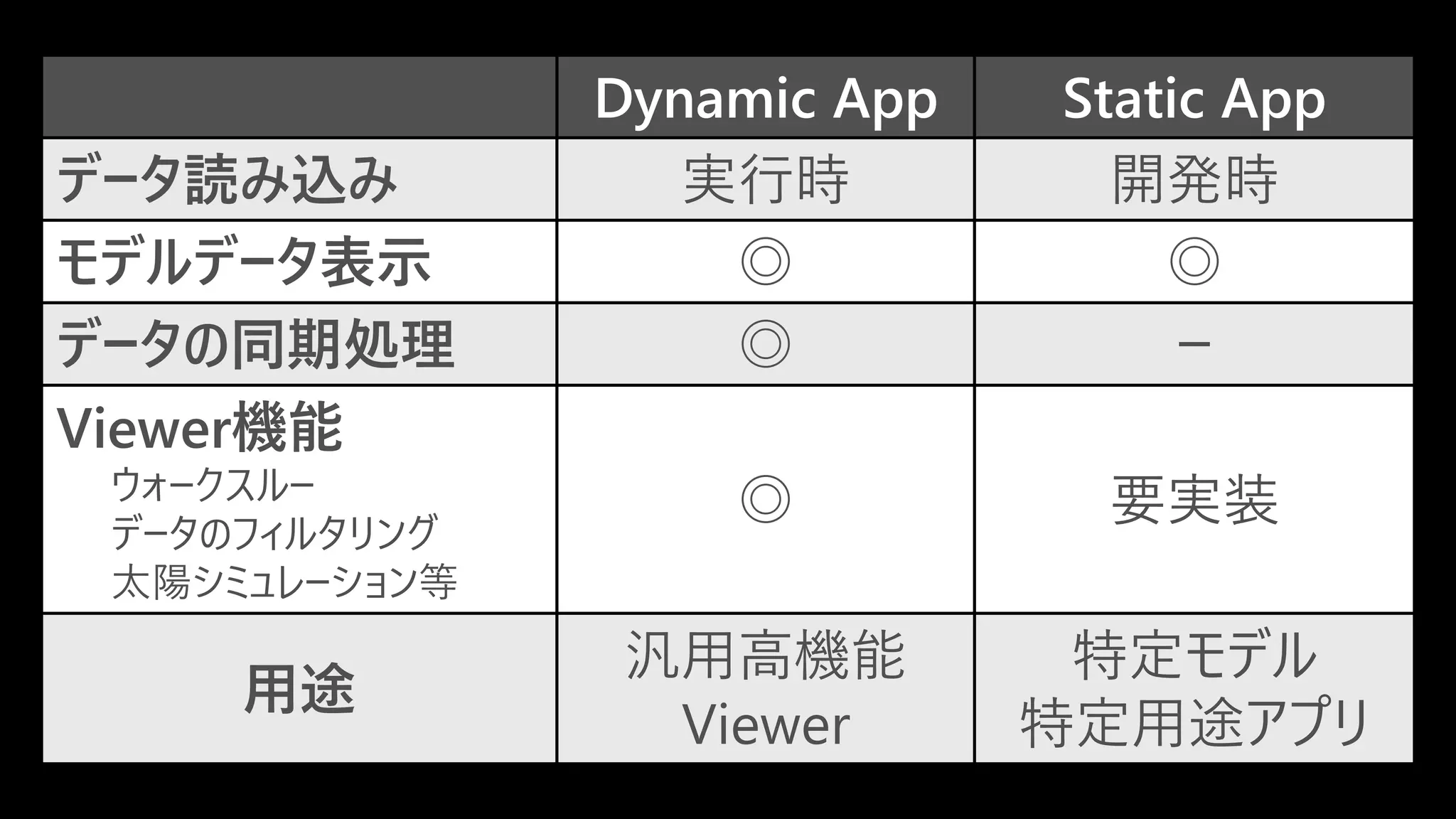

8. Dynamic App Static App
データ読み込み 実行時 開発時
モデルデータ表示 ◎ ◎
データの同期処理 ◎ ー
Viewer機能
ウォークスルー
データのフィルタリング
太陽シミュレーション等
◎ 要実装
用途
汎用高機能
Viewer
特定モデル
特定用途アプリ

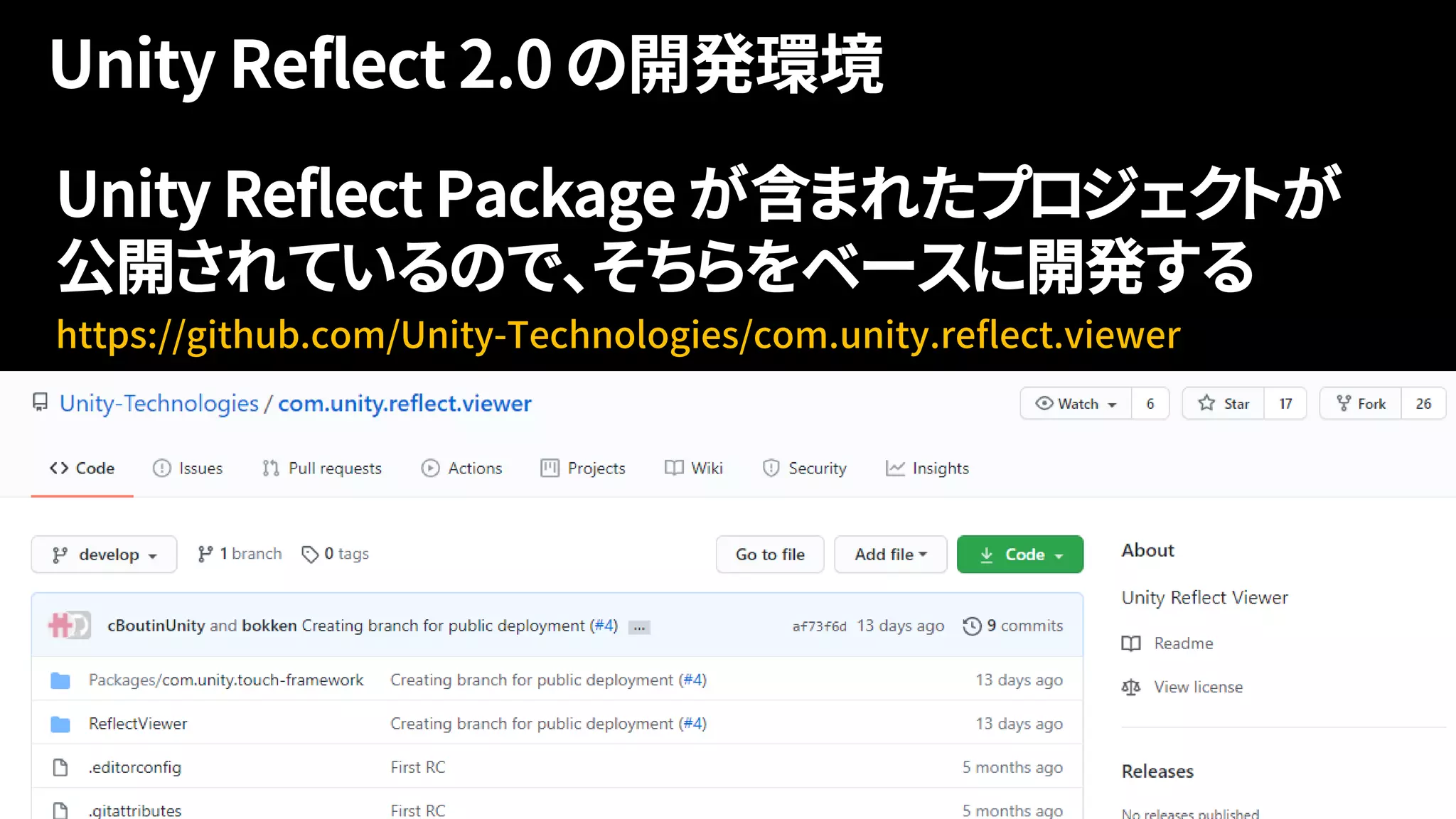

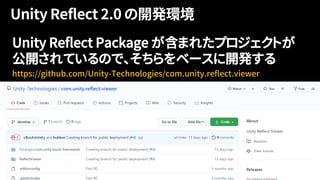

9. Unity Reflect Package が含まれたプロジェクトが
公開されているので、そちらをベースに開発する
https://github.com/Unity-Technologies/com.unity.reflect.viewer

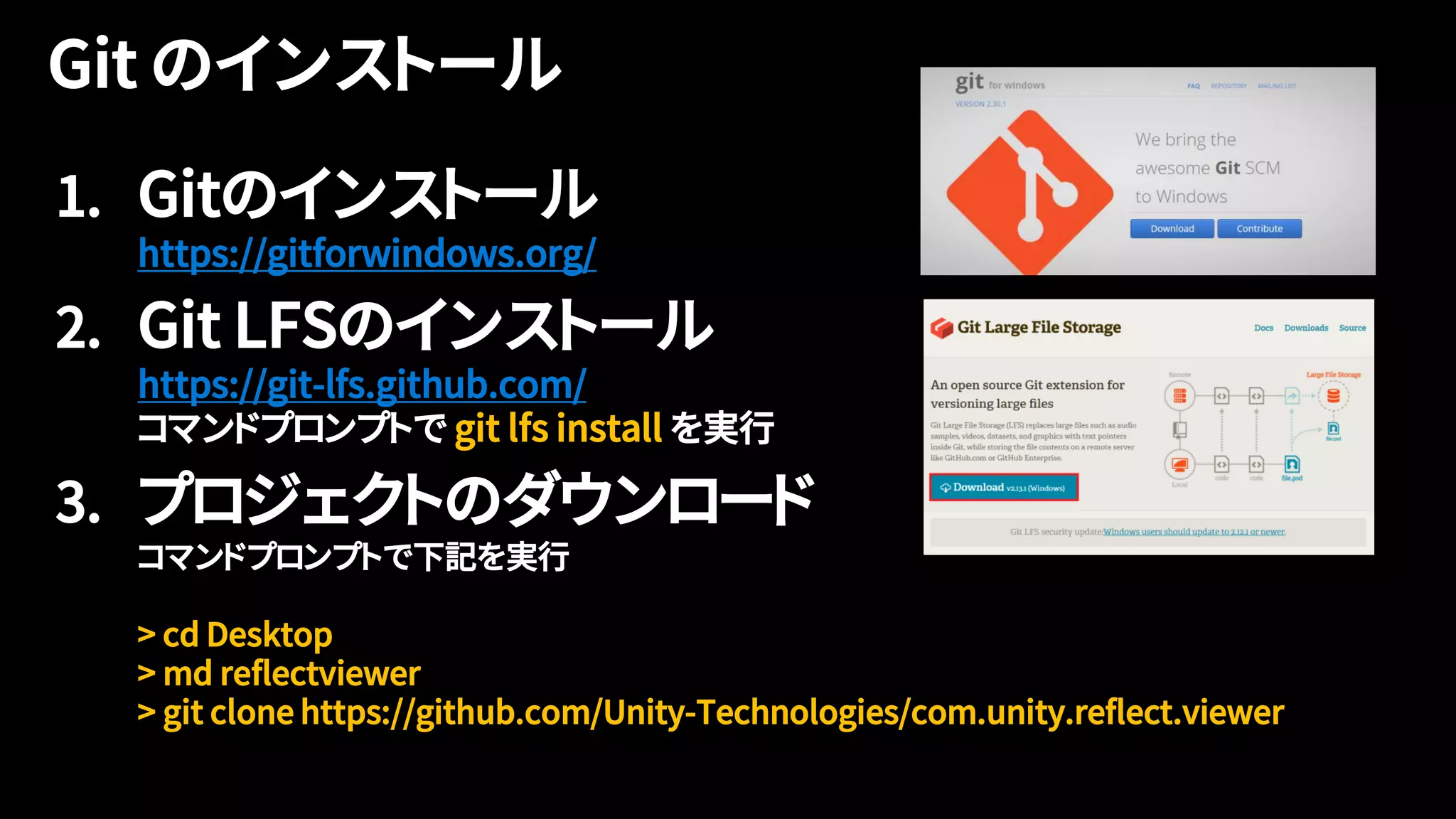

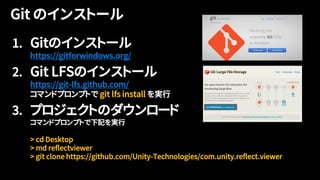

10. 1. Gitのインストール
https://gitforwindows.org/
2. Git LFSのインストール
https://git-lfs.github.com/
コマンドプロンプトで git lfs install を実行
3. プロジェクトのダウンロード
コマンドプロンプトで下記を実行
> cd Desktop
> md reflectviewer
> git clone https://github.com/Unity-Technologies/com.unity.reflect.viewer

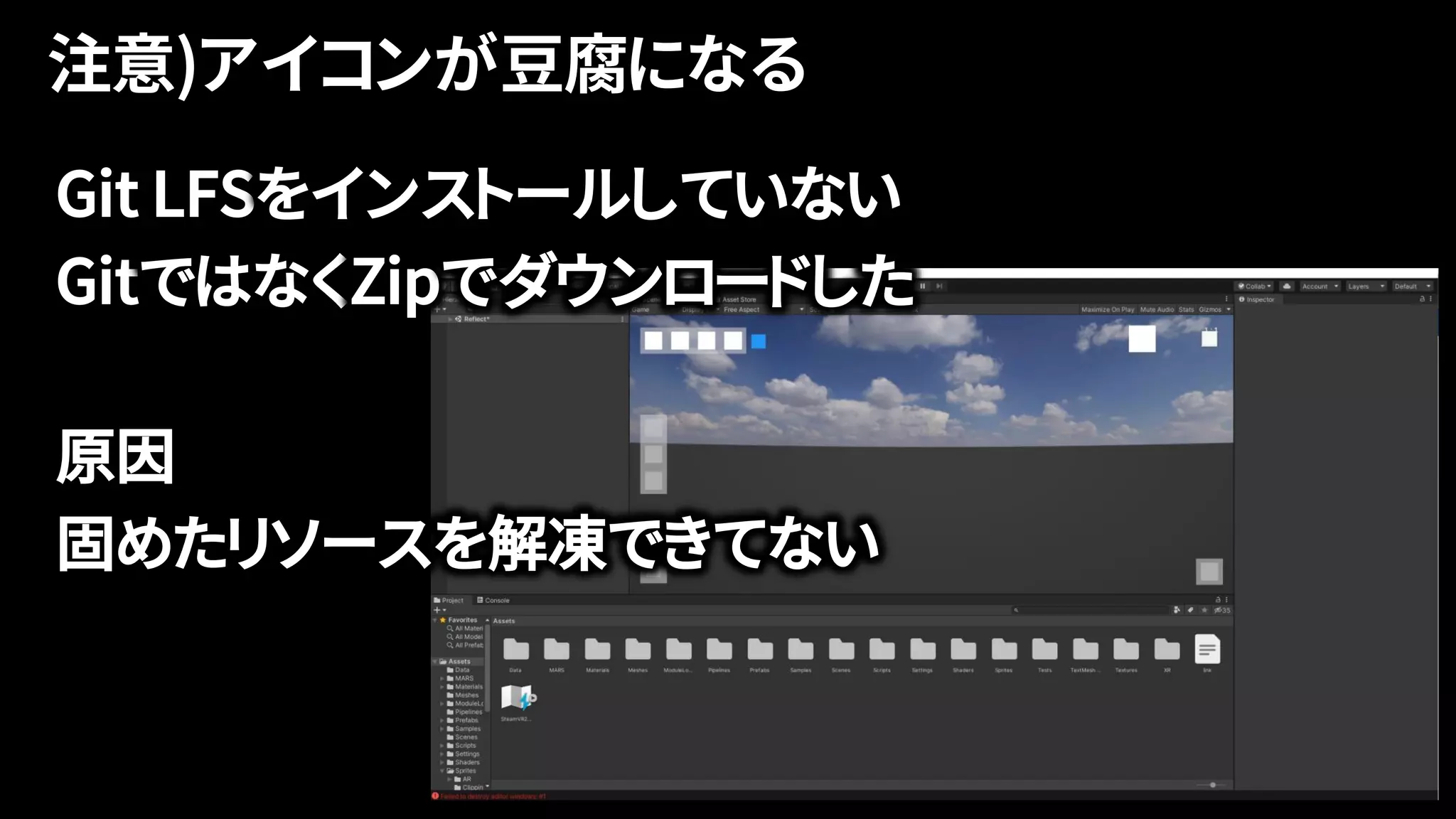

11. Git LFSをインストールしていない
GitではなくZipでダウンロードした
原因
固めたリソースを解凍できてない

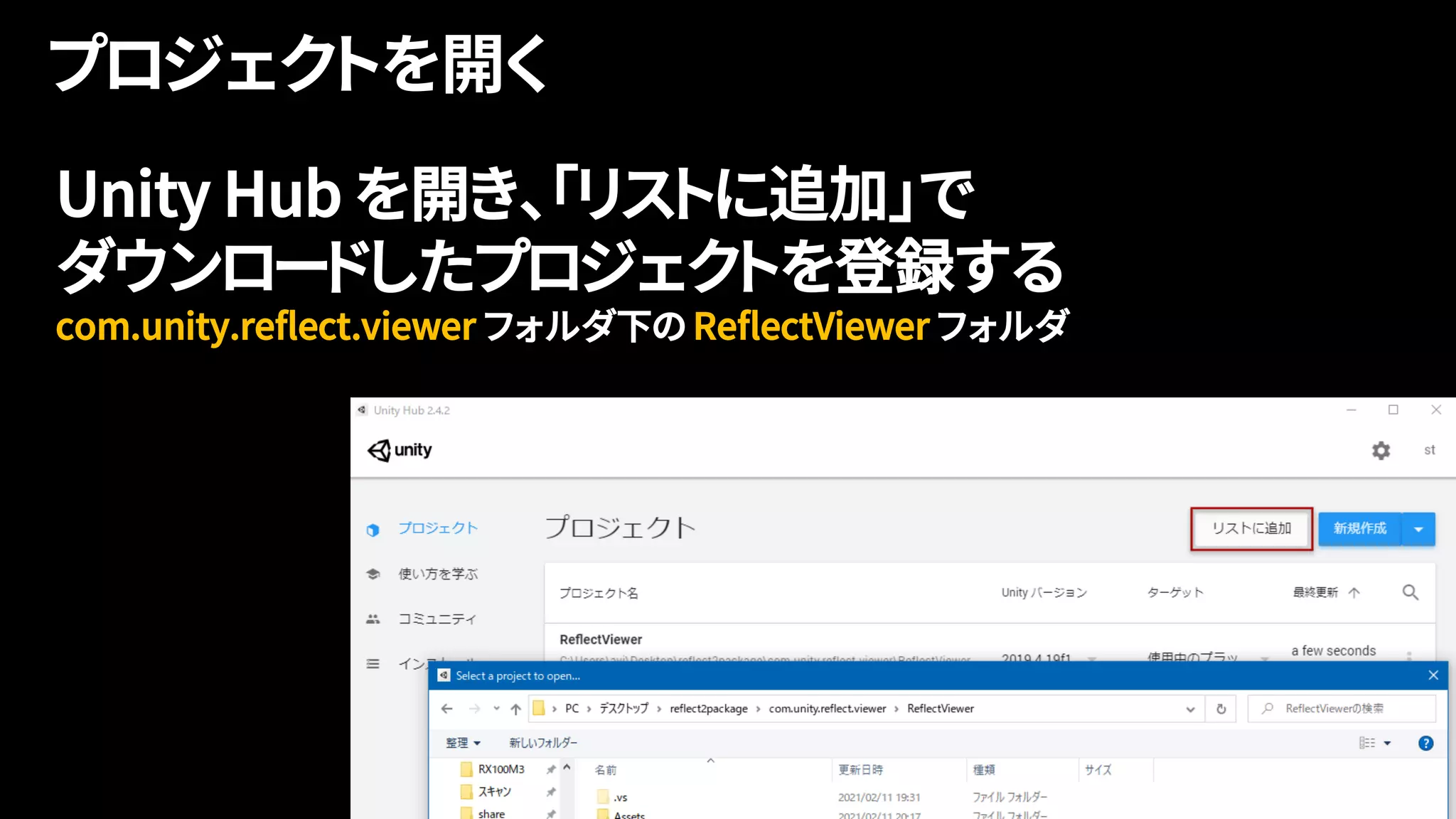

12. Unity Hub を開き、｢リストに追加｣で
ダウンロードしたプロジェクトを登録する
com.unity.reflect.viewer フォルダ下の ReflectViewer フォルダ

13. Generative Art — Made with Unity
13

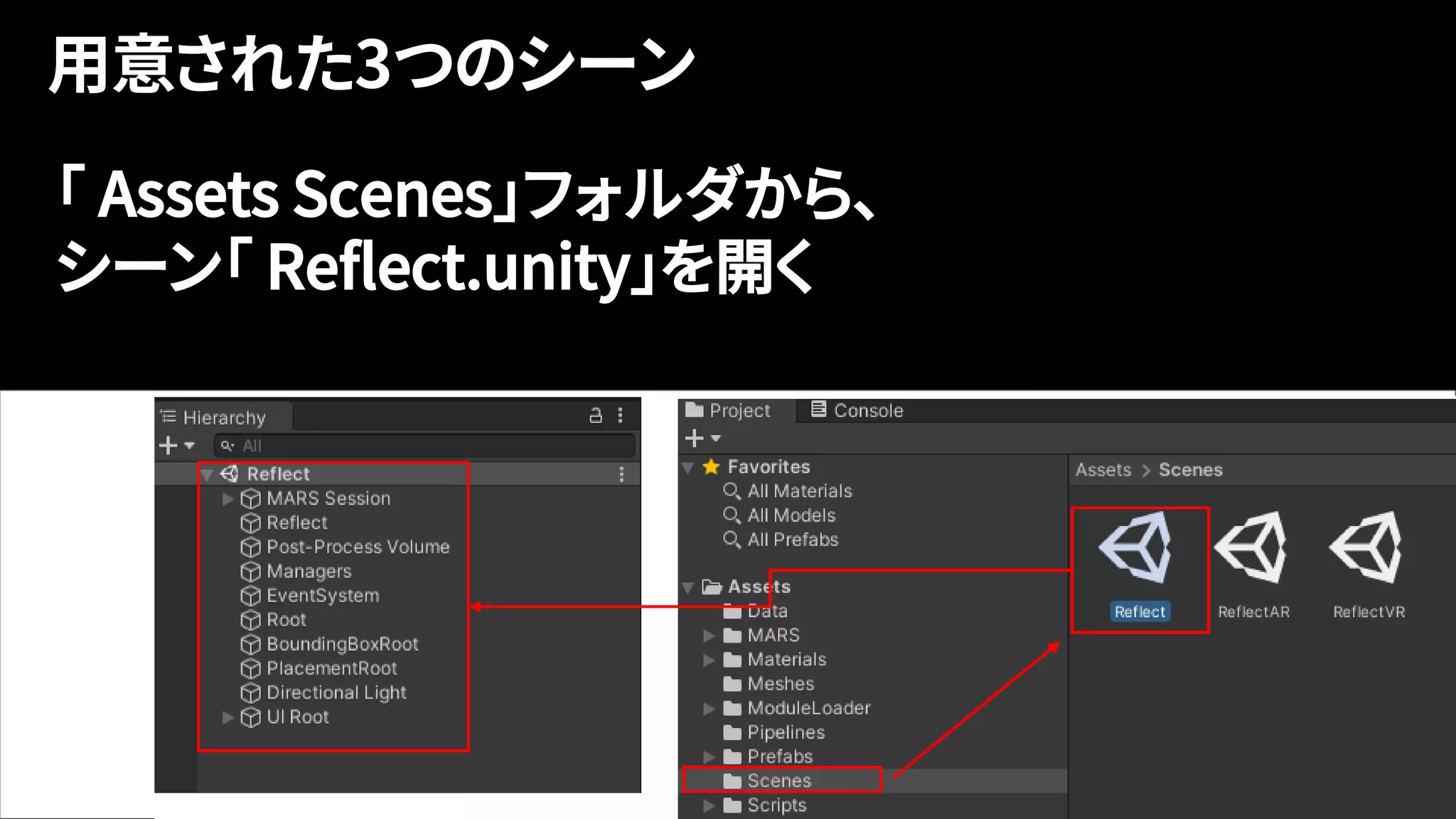

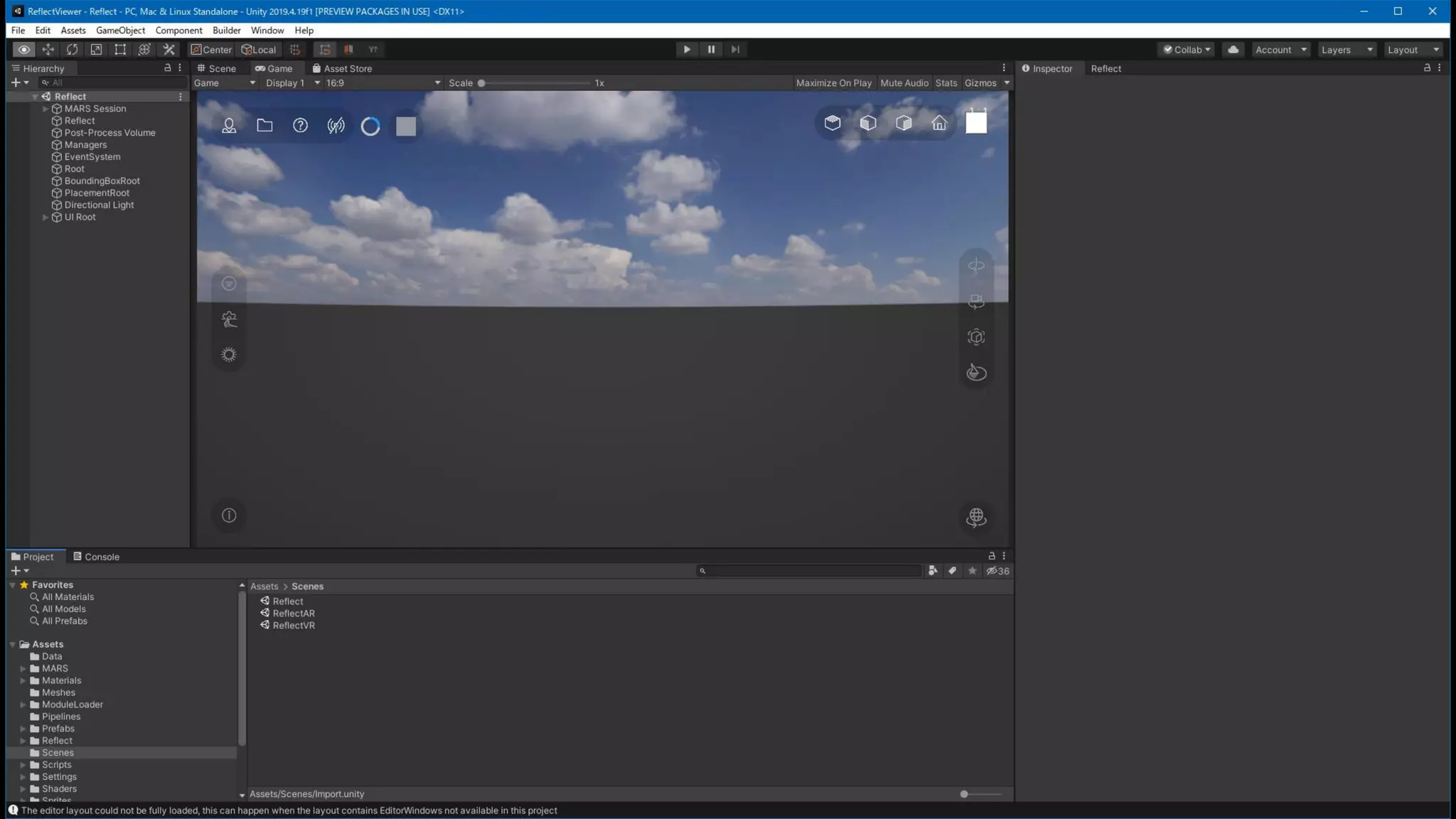

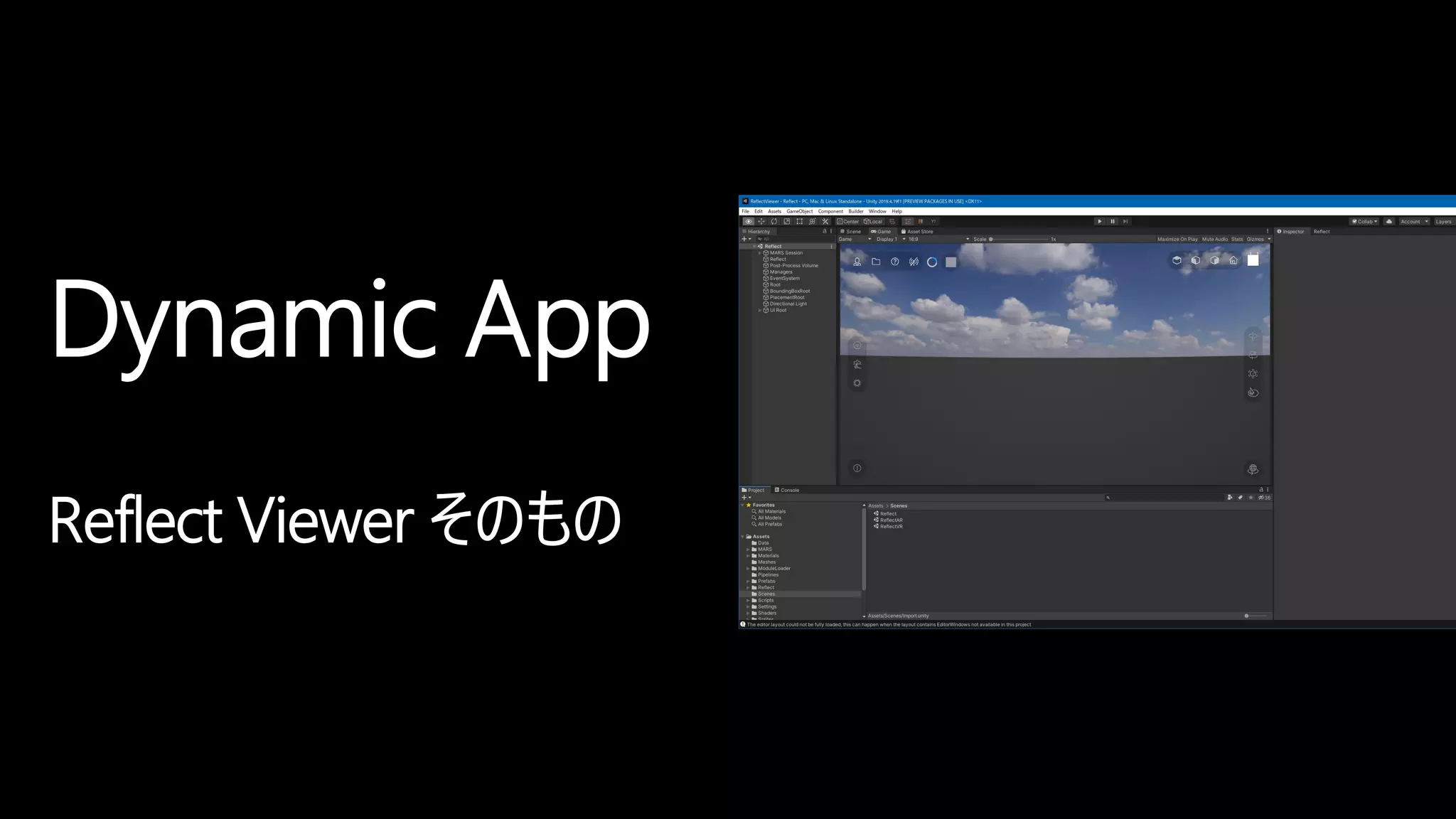

15. 「 Assets Scenes」フォルダから、
シーン「 Reflect.unity」を開く

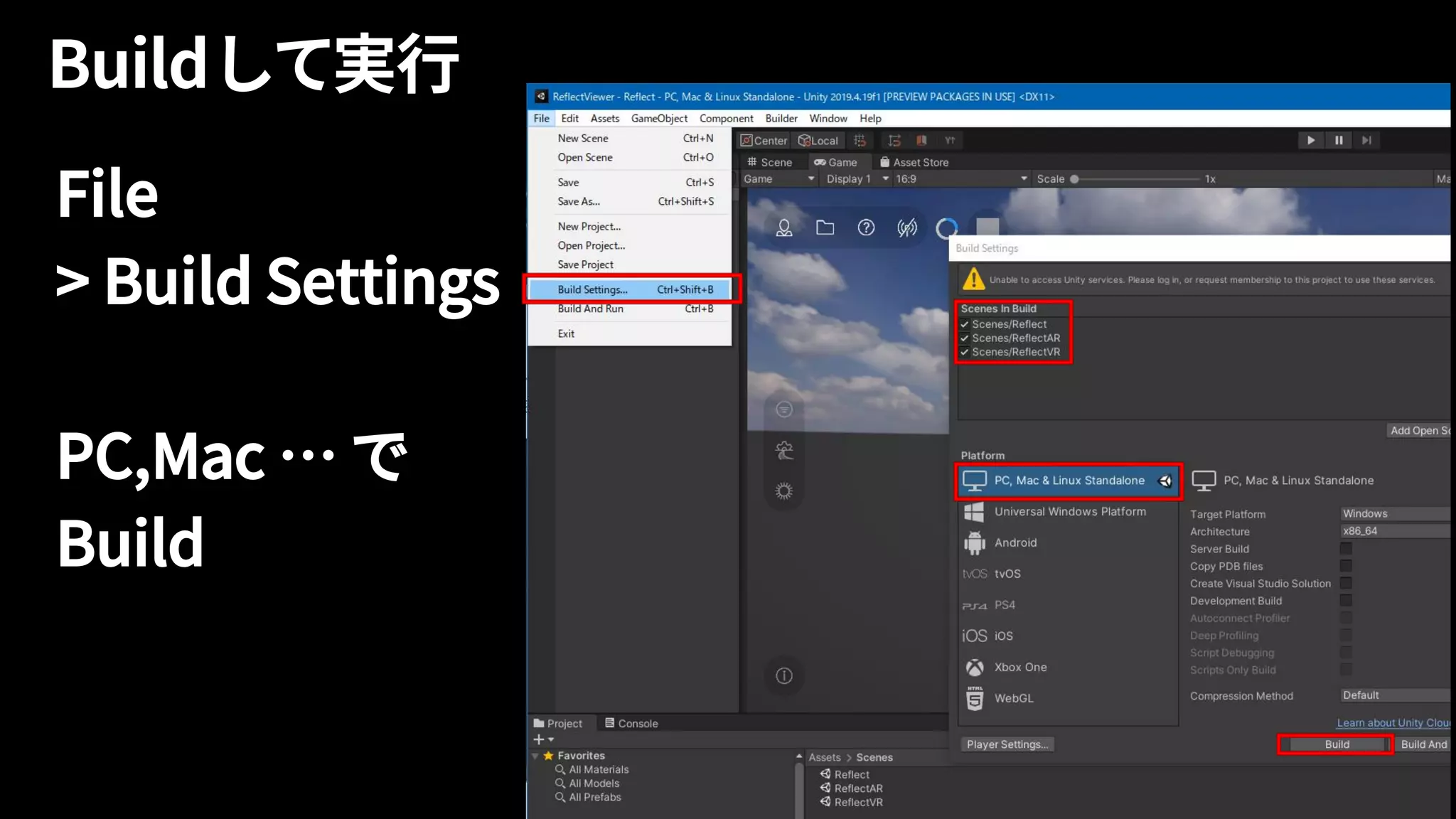

17. File
> Build Settings
PC,Mac … で
Build

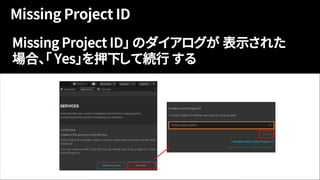

18. Missing Project ID」 のダイアログが 表示された
場合、「 Yes」を押下して続行 する

19. Generative Art — Made with Unity
20

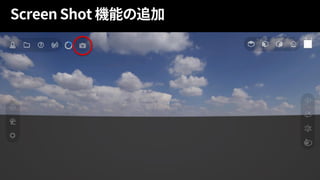

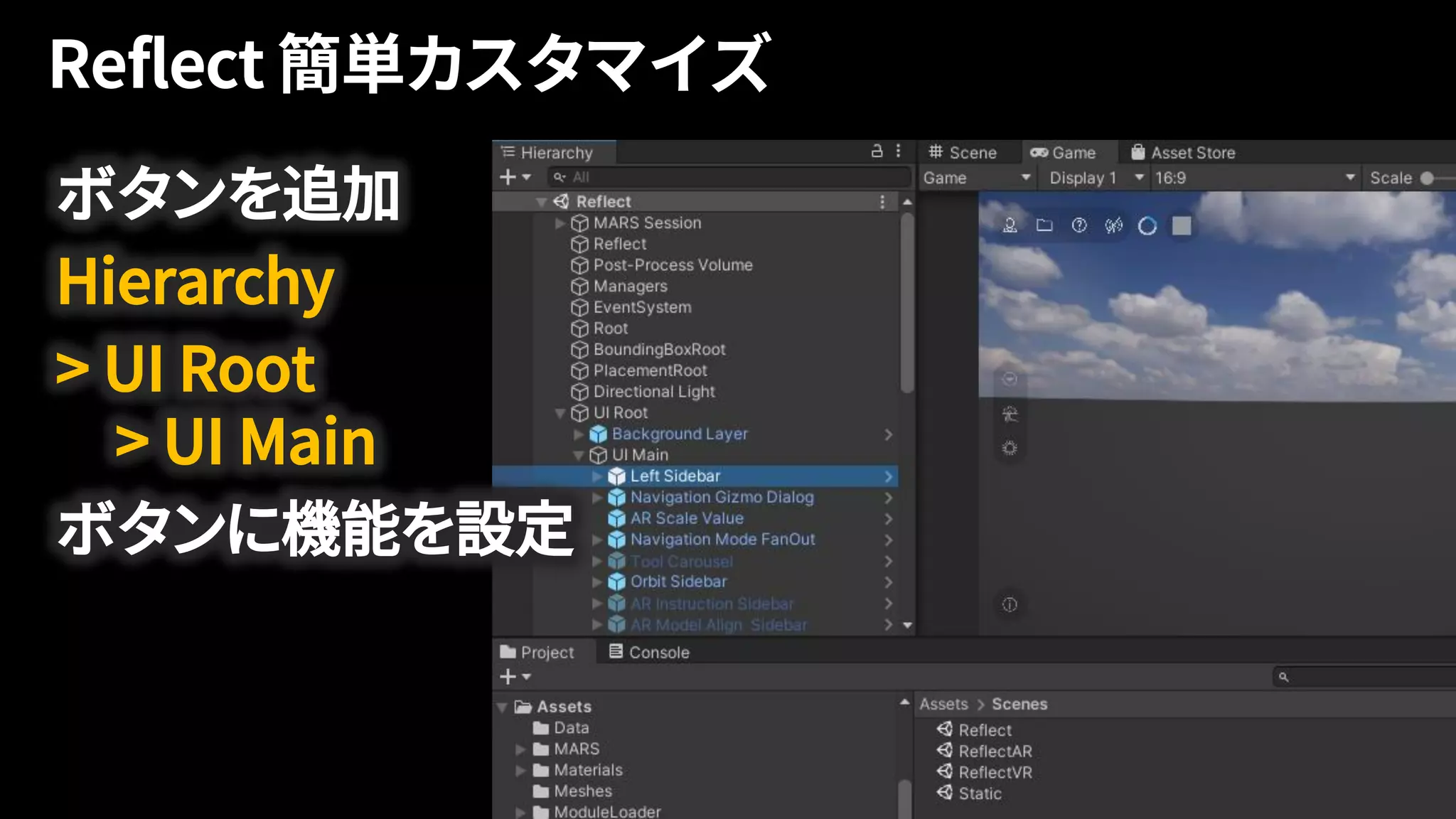

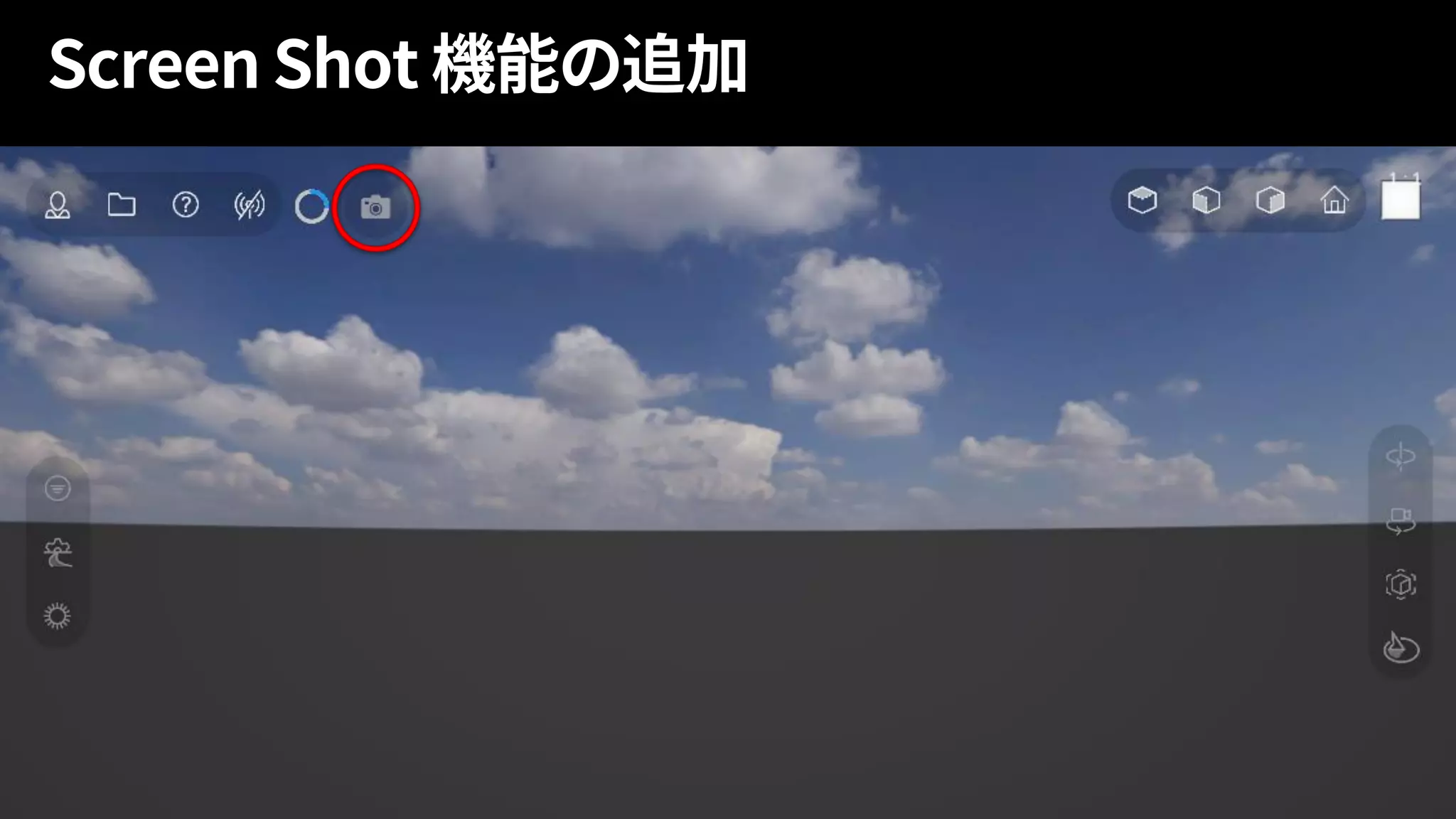

20. ボタンを追加
Hierarchy
> UI Root
> UI Main
ボタンに機能を設定

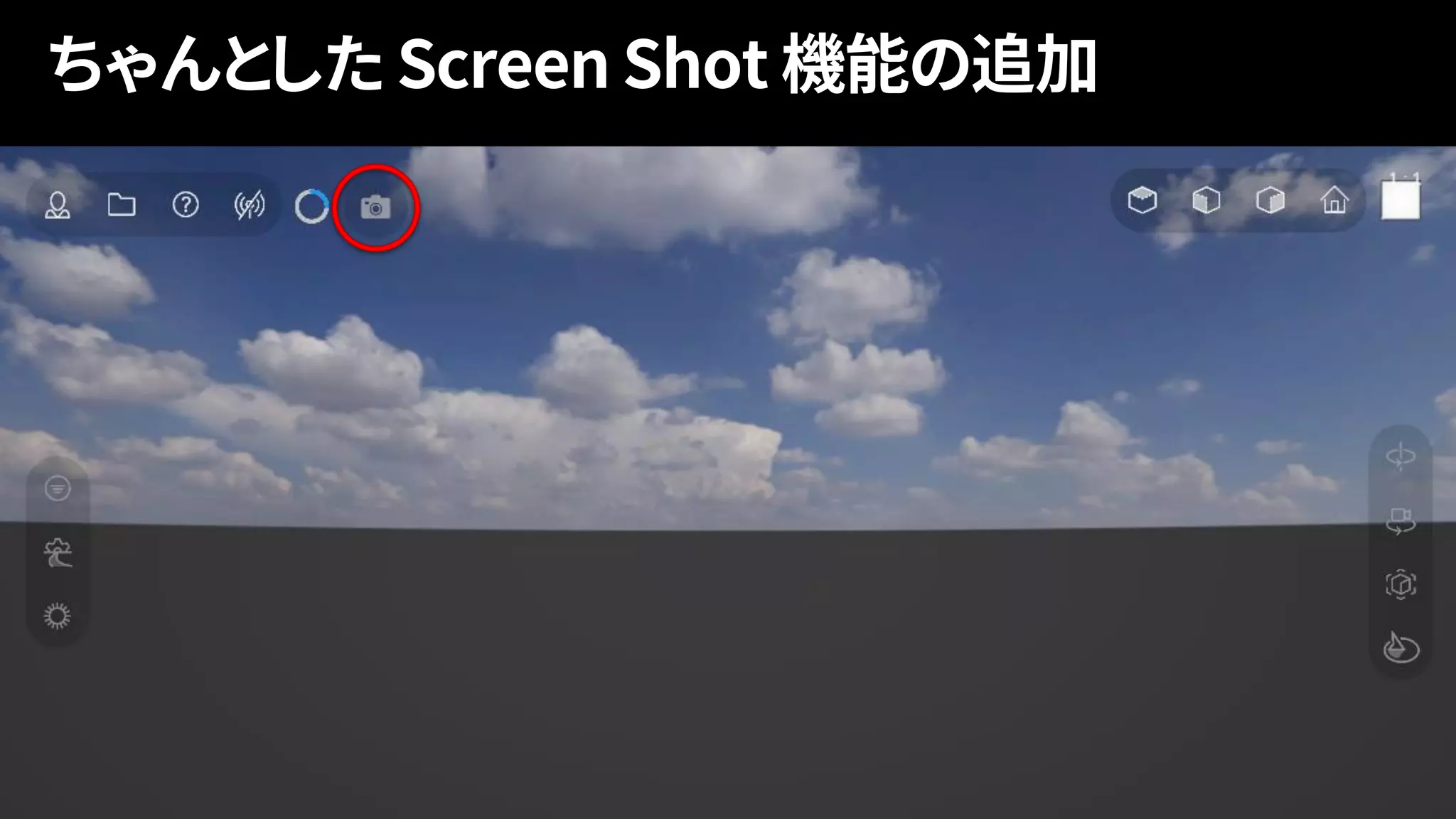

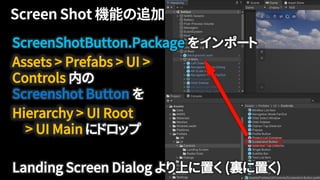

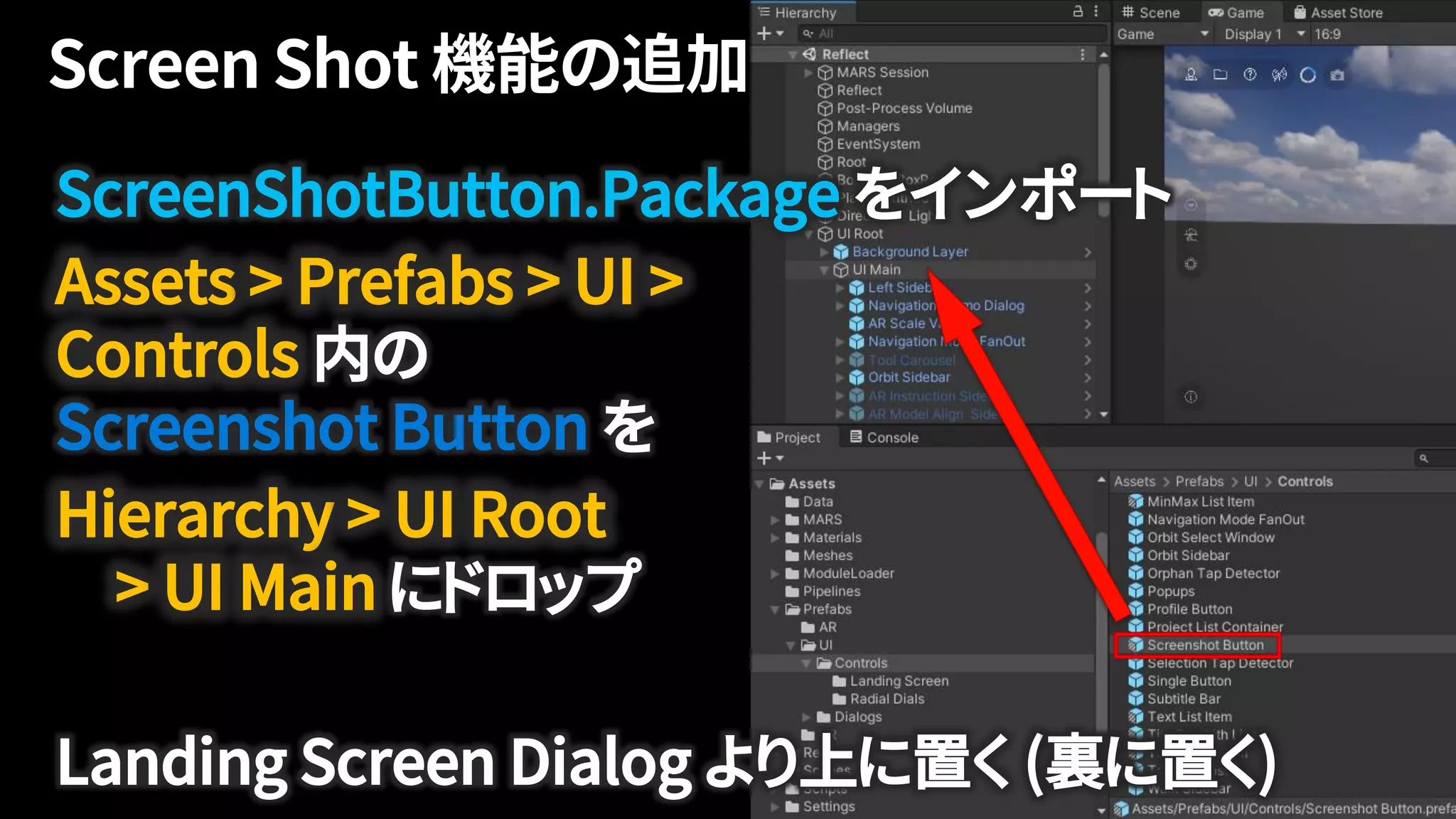

22. ScreenShotButton.Package をインポート
Assets > Prefabs > UI >
Controls 内の
Screenshot Button を
Hierarchy > UI Root
> UI Main にドロップ
Landing Screen Dialog より上に置く (裏に置く)

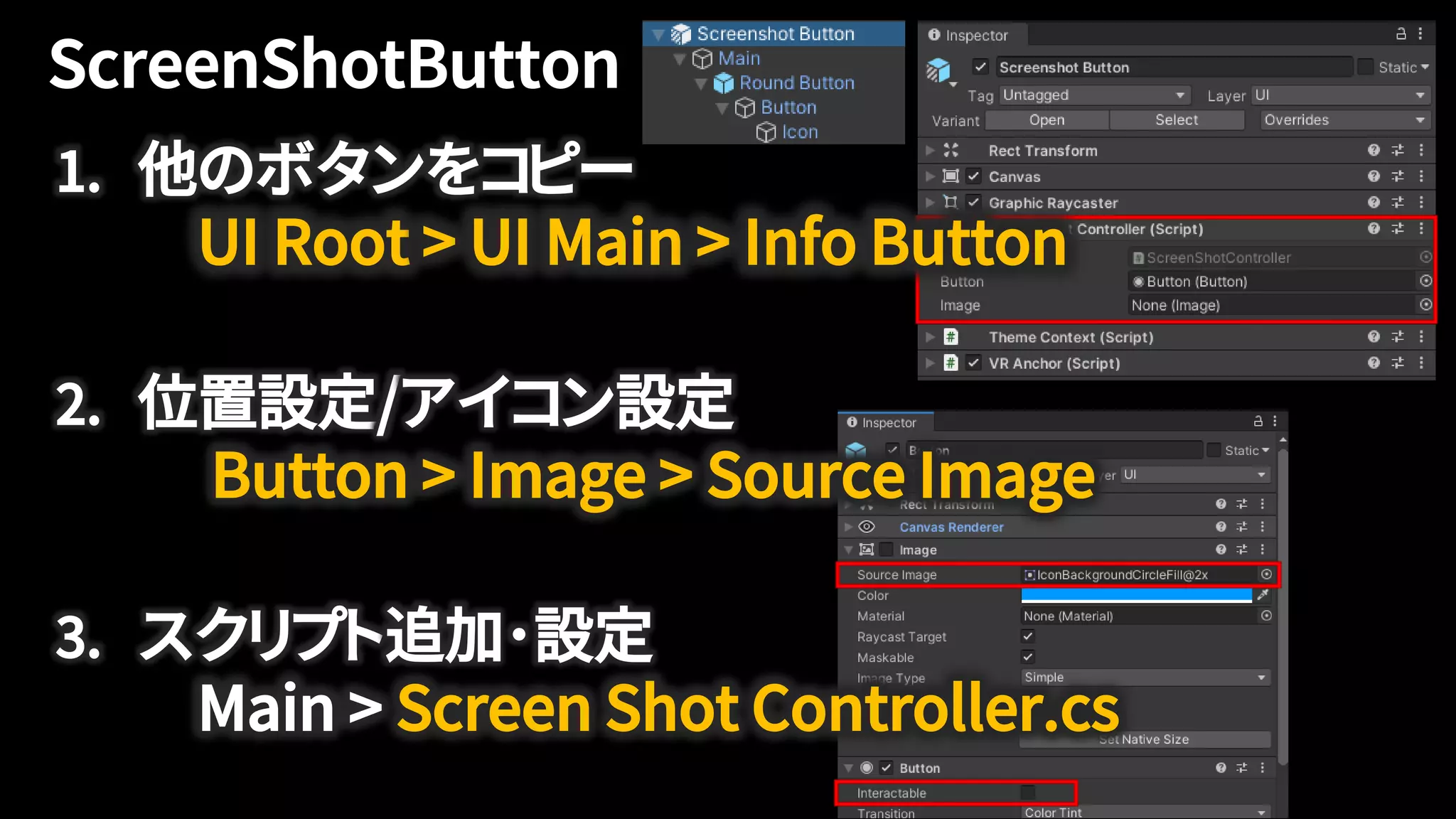

24. 1. 他のボタンをコピー
UI Root > UI Main > Info Button
2. 位置設定/アイコン設定
Button > Image > Source Image
3. スクリプト追加･設定
Main > Screen Shot Controller.cs

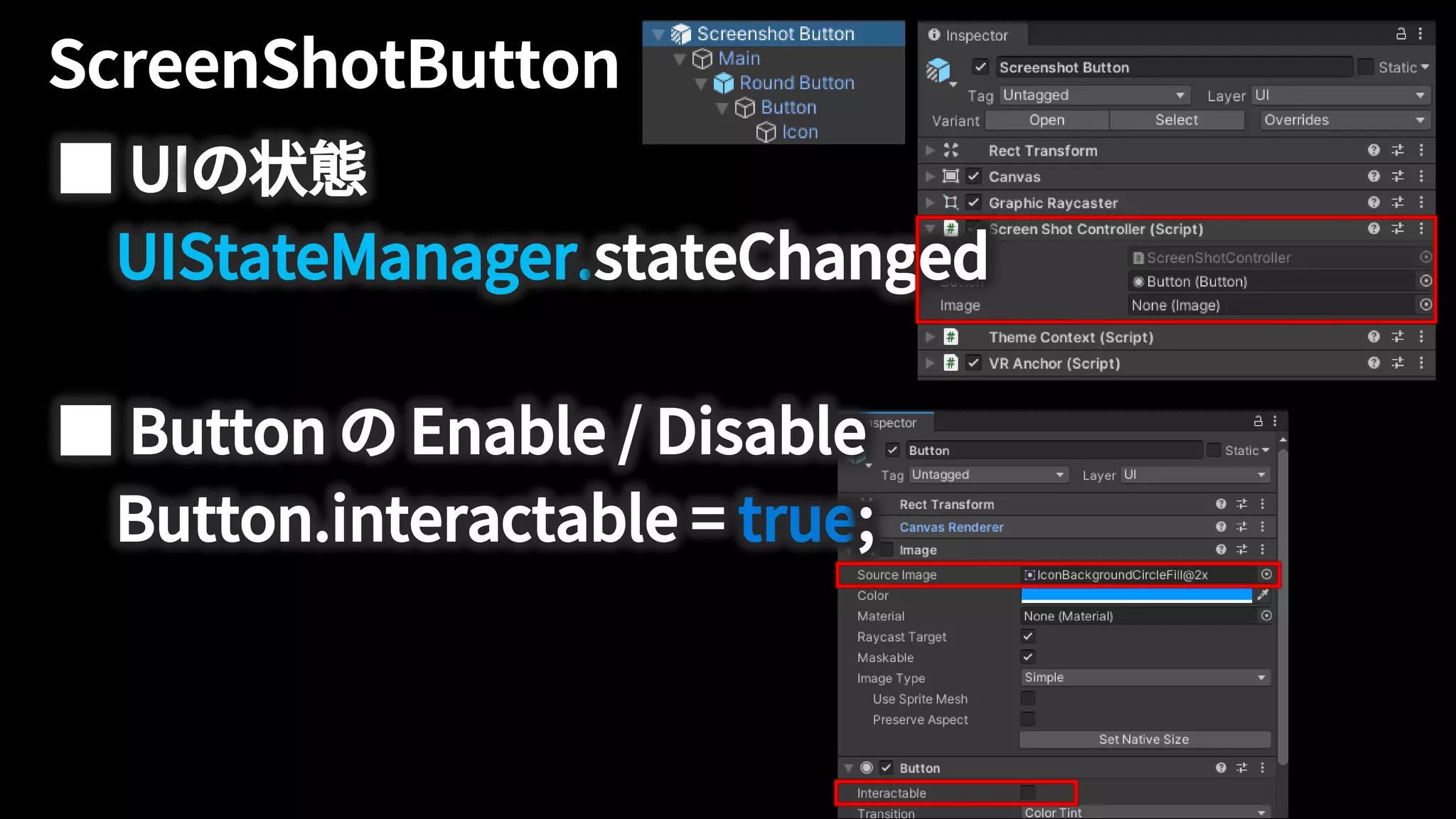

25. ■ UIの状態
UIStateManager.stateChanged
■ Button の Enable / Disable
Button.interactable = true;

26. Generative Art — Made with Unity
27

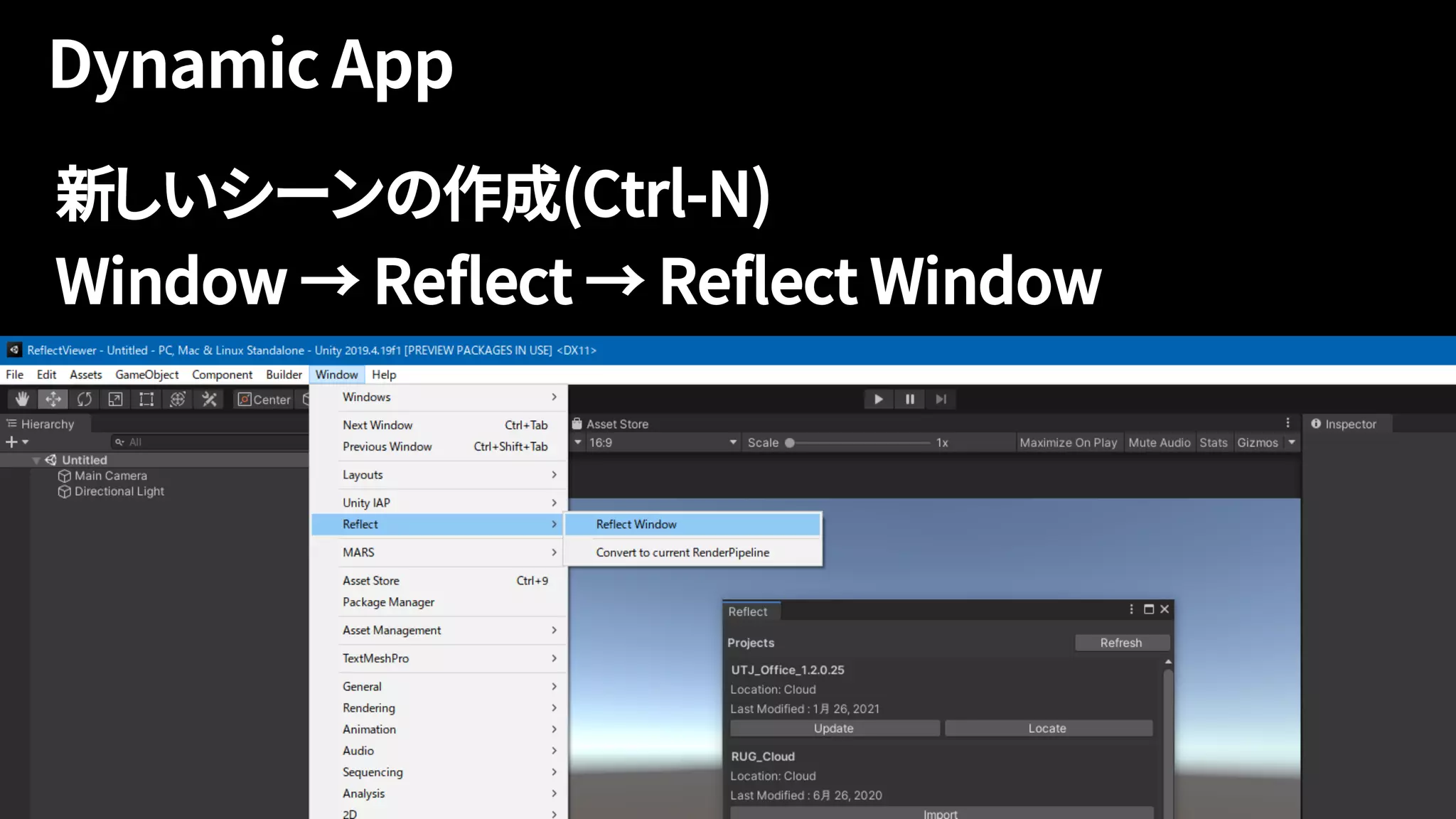

27. 新しいシーンの作成(Ctrl-N)
Window → Reflect → Reflect Window

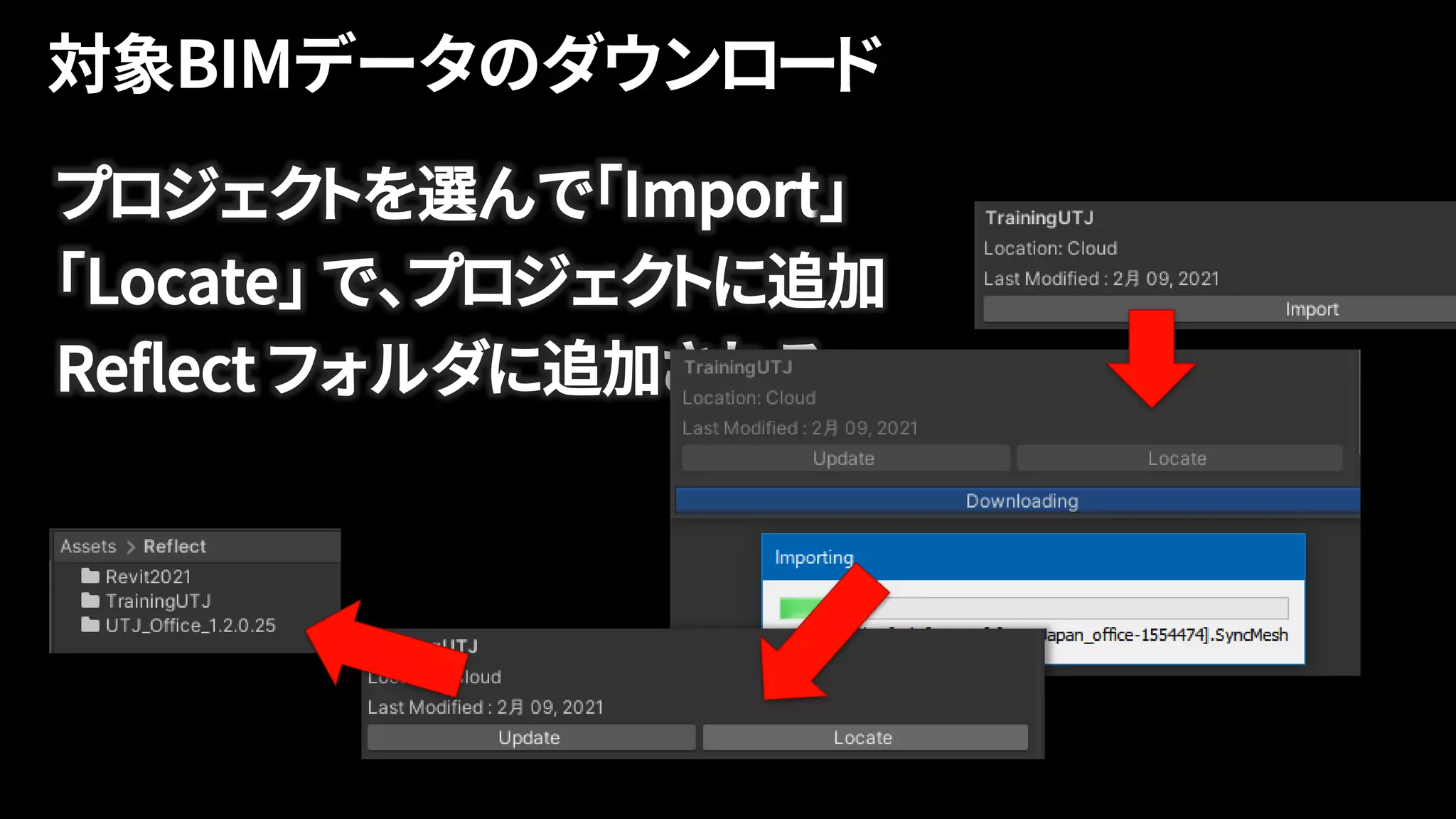

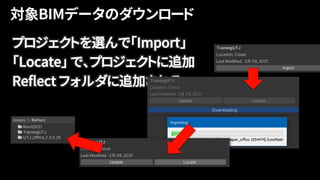

28. プロジェクトを選んで｢Import｣
｢Locate｣ で、プロジェクトに追加
Reflect フォルダに追加される

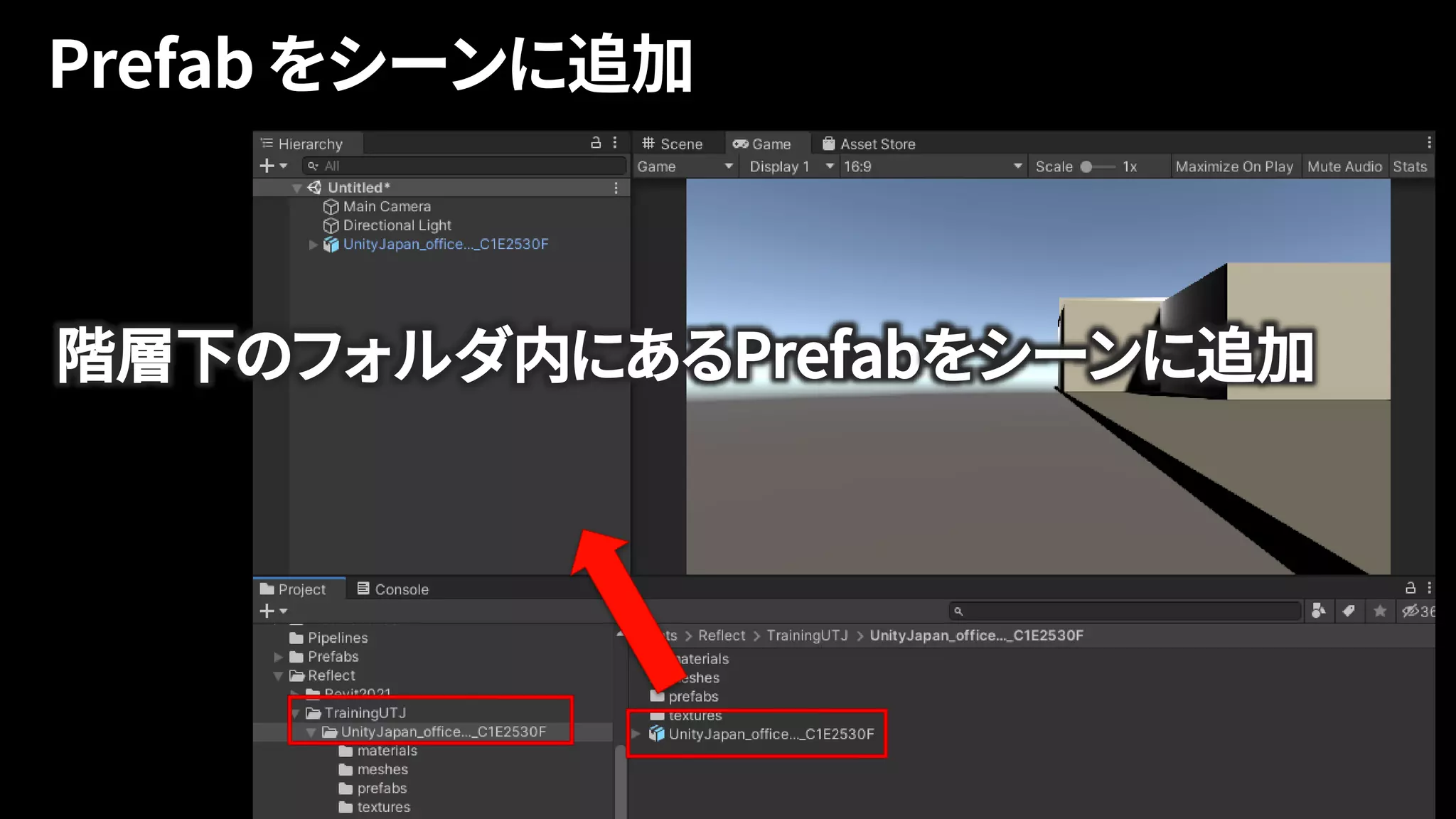

29. 階層下のフォルダ内にあるPrefabをシーンに追加

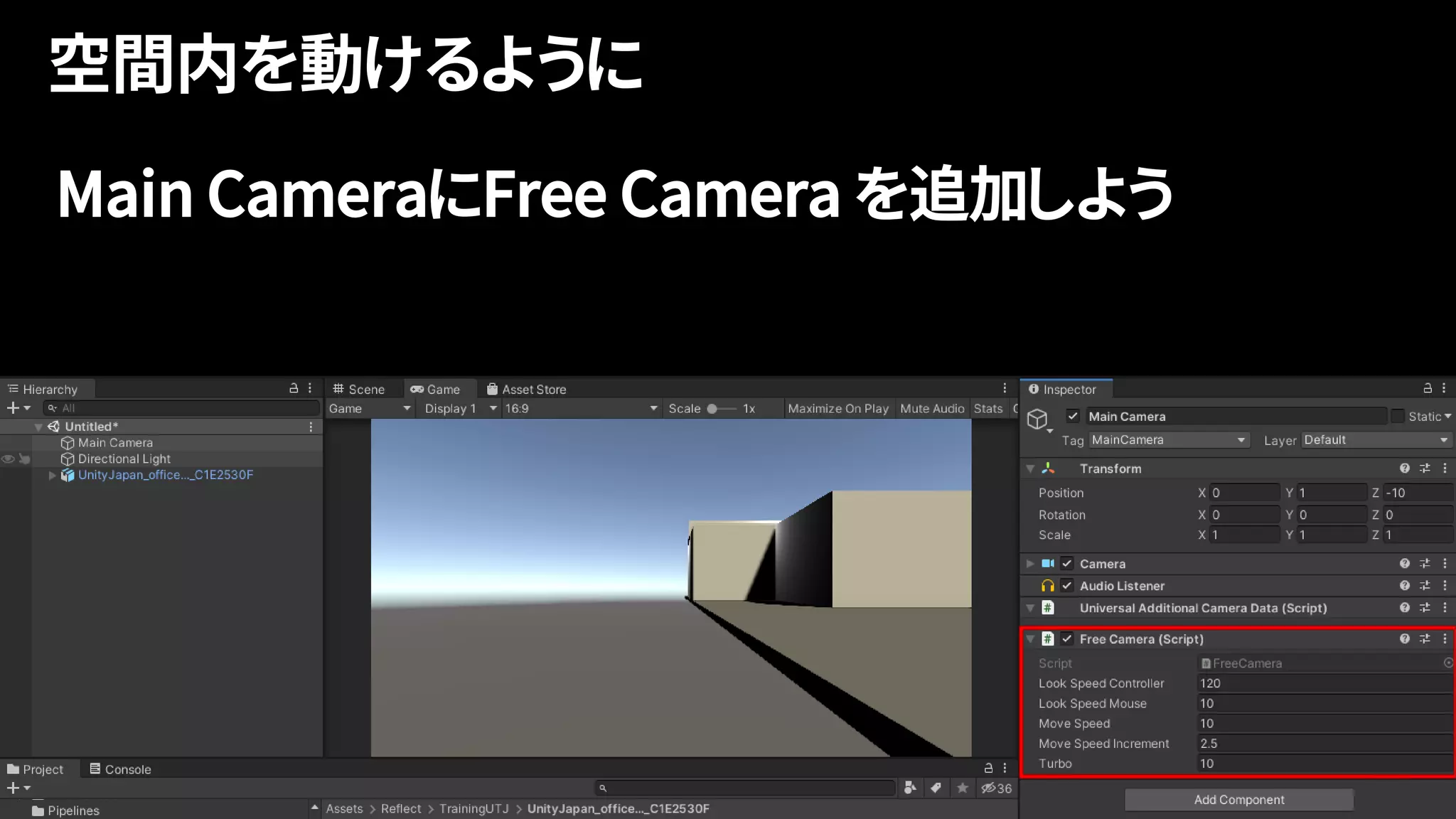

30. Main CameraにFree Camera を追加しよう

31. Generative Art — Made with Unity
32

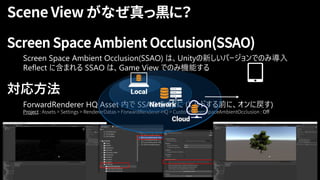

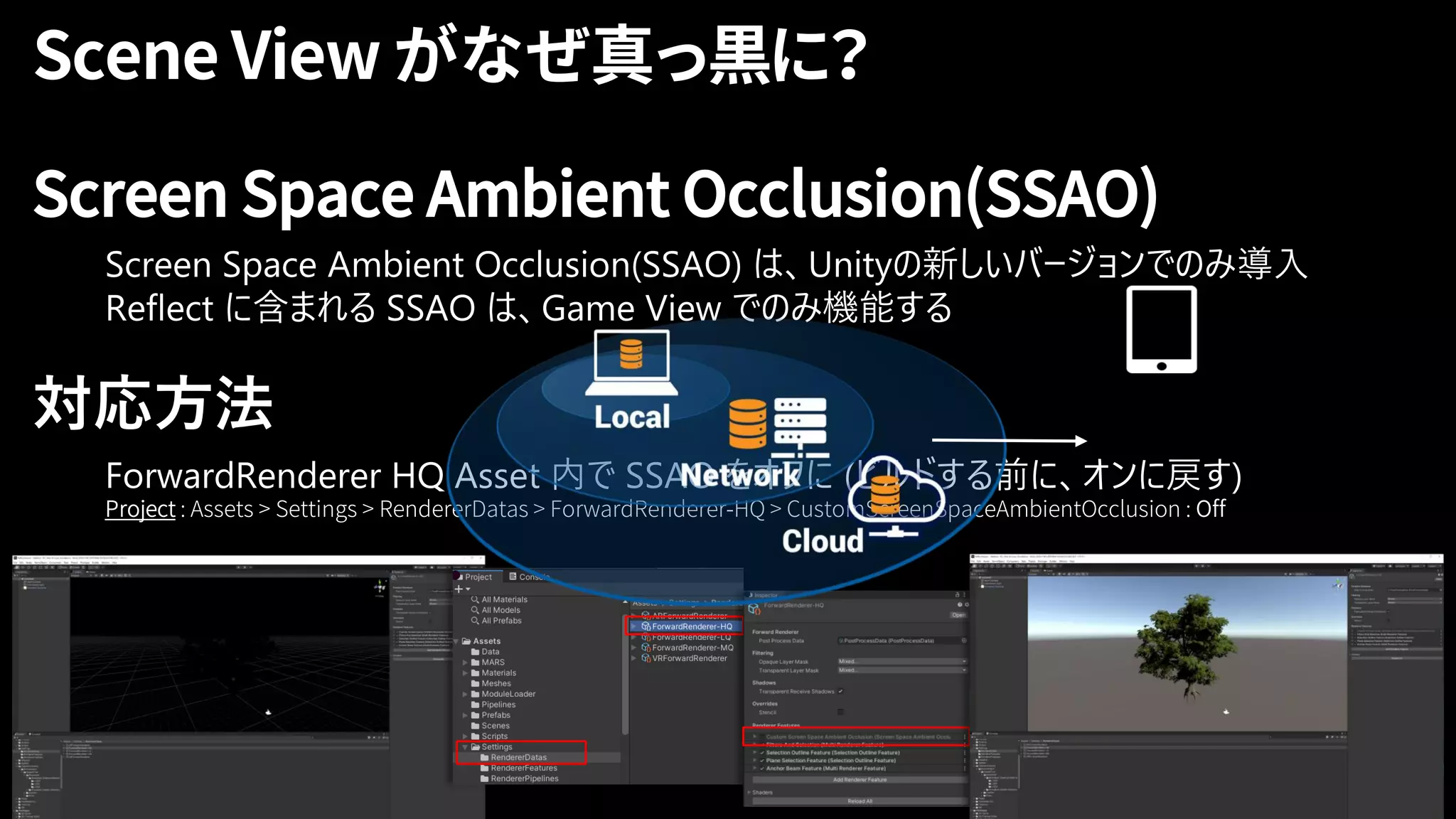

32. Screen Space Ambient Occlusion(SSAO)
対応方法

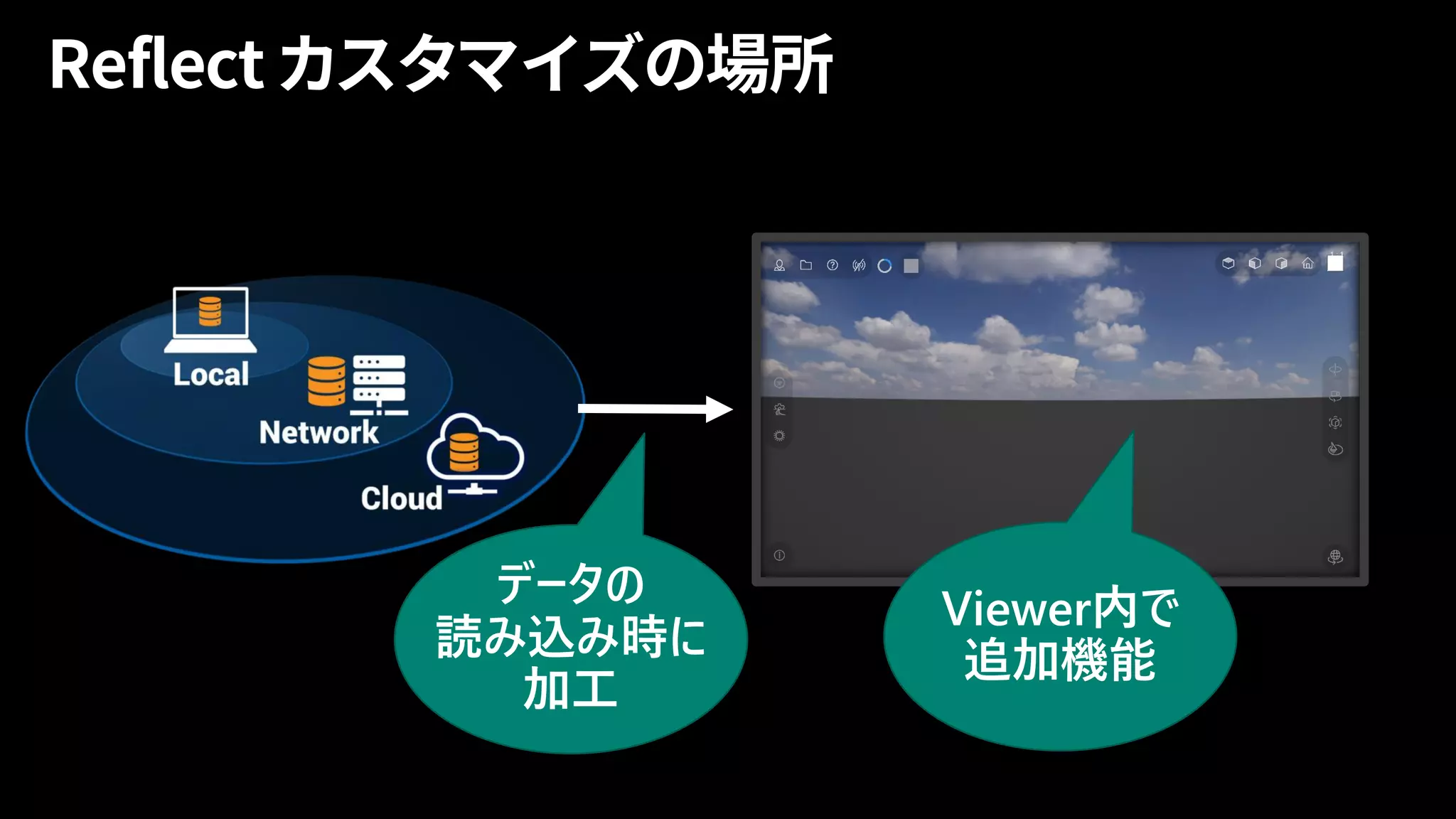

33

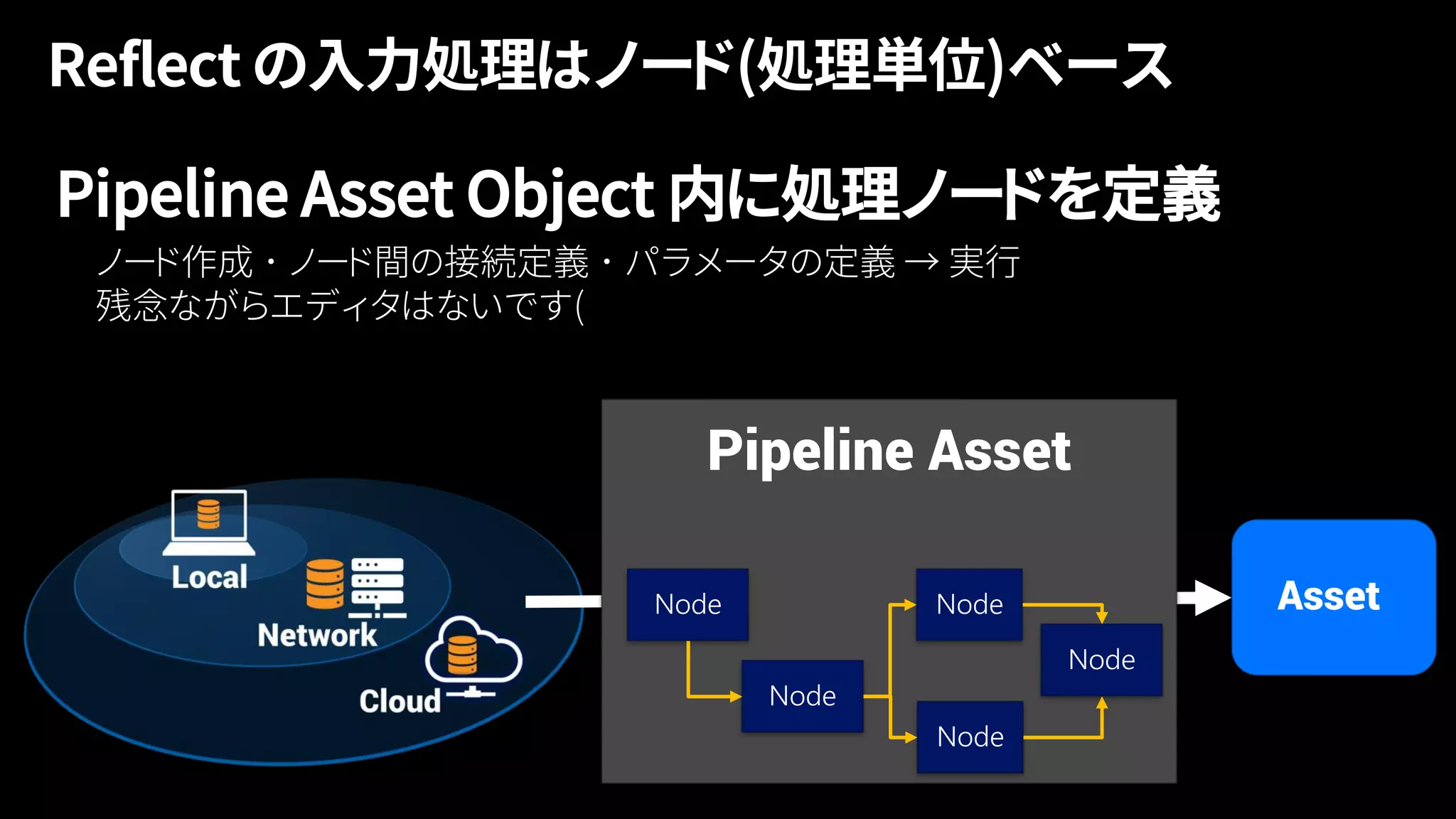

34. Pipeline Asset Object 内に処理ノードを定義

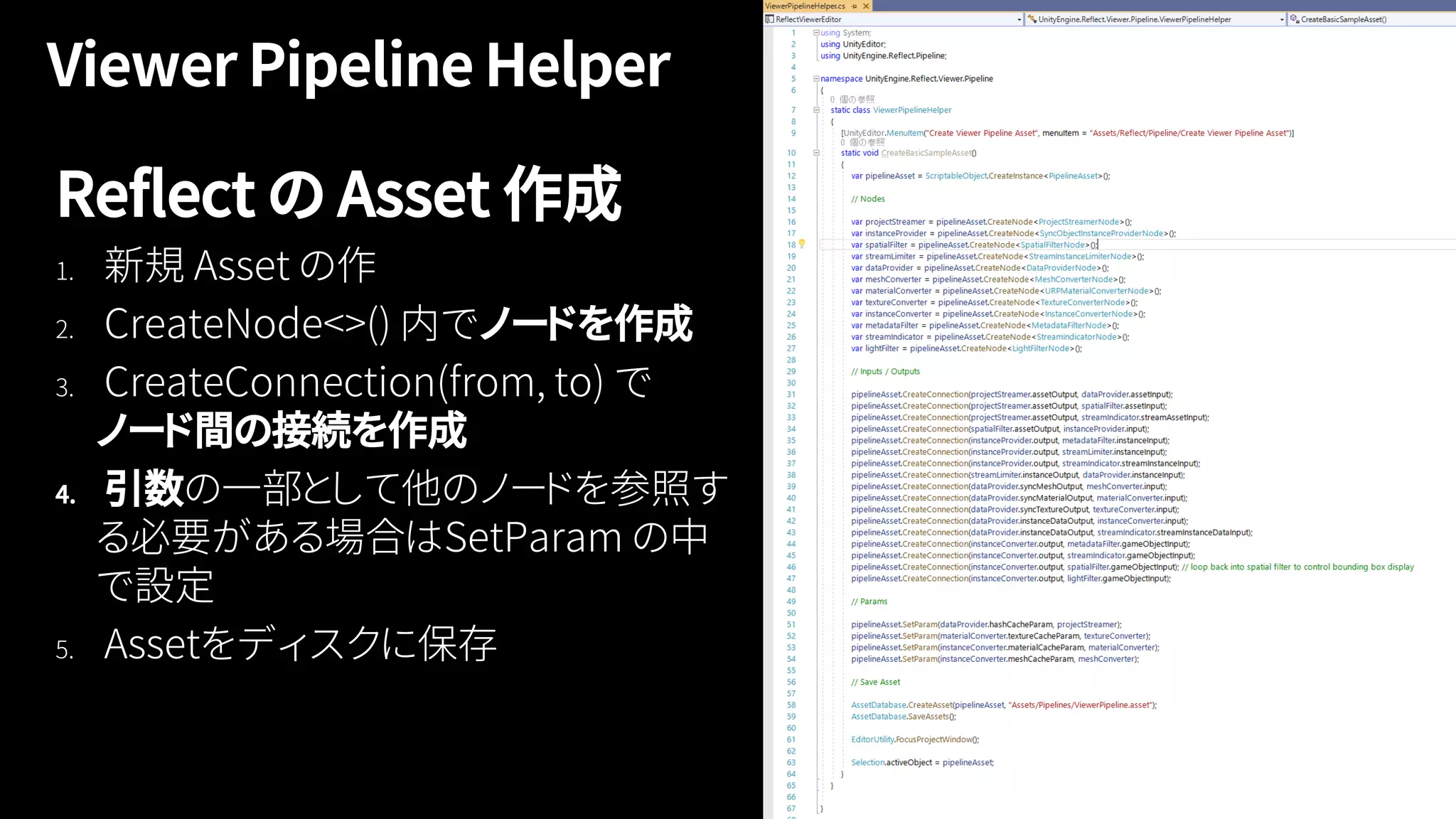

35. Reflect の Asset 作成
ノードを作成
ノード間の接続を作成
4. 引数

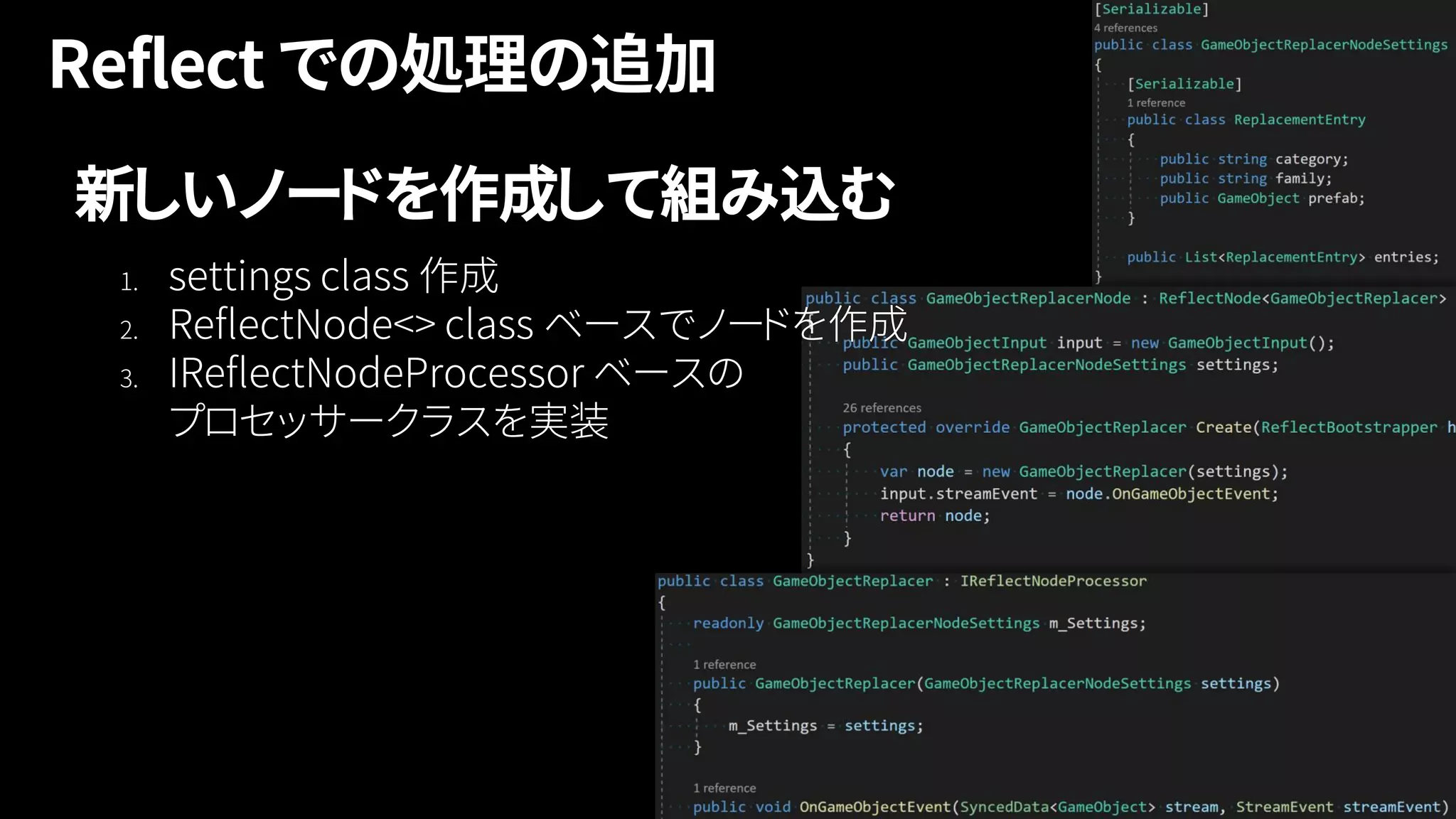

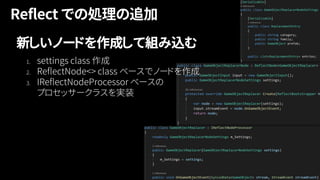

36. 37
新しいノードを作成して組み込む

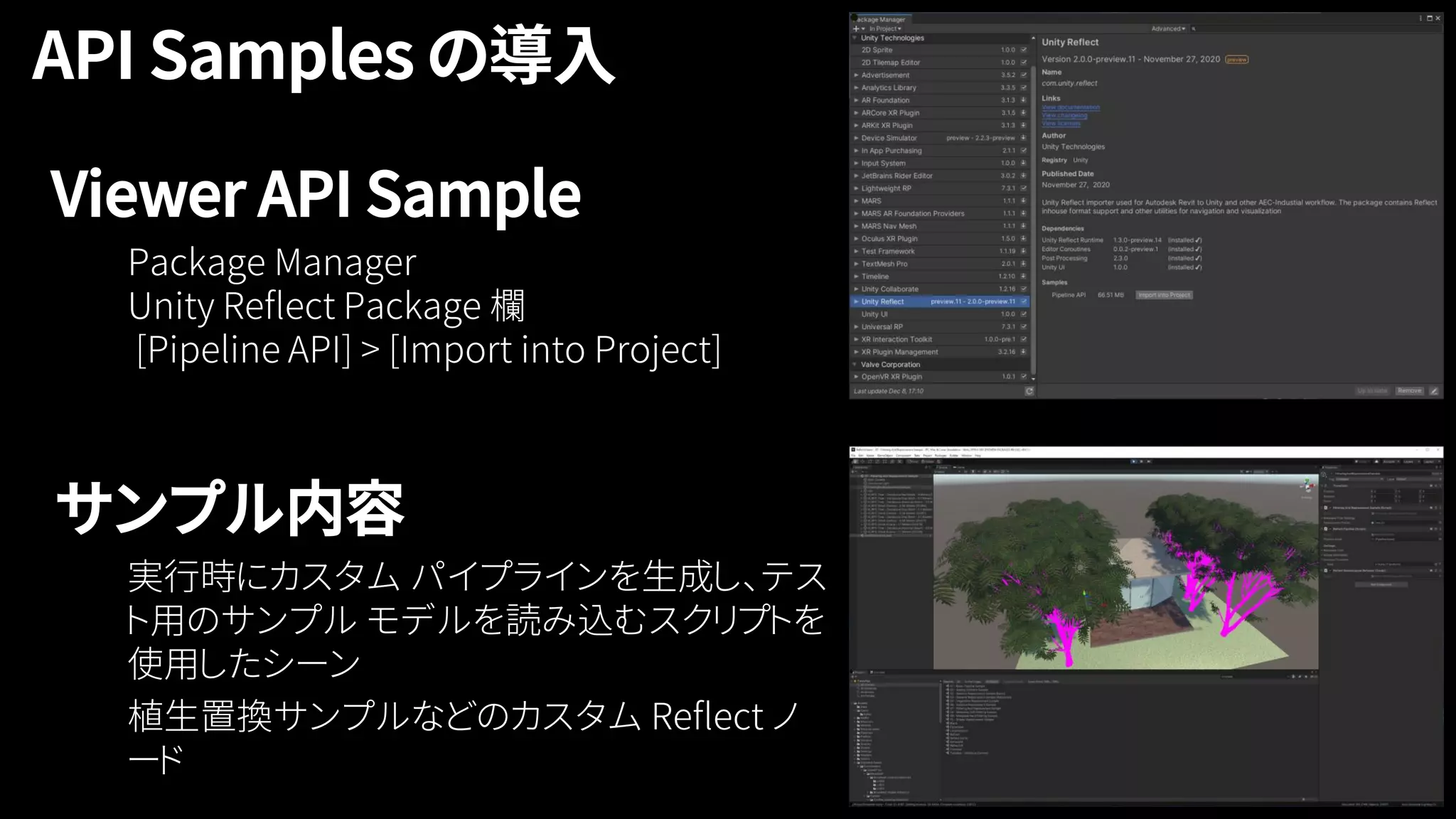

37. Viewer API Sample
サンプル内容
38

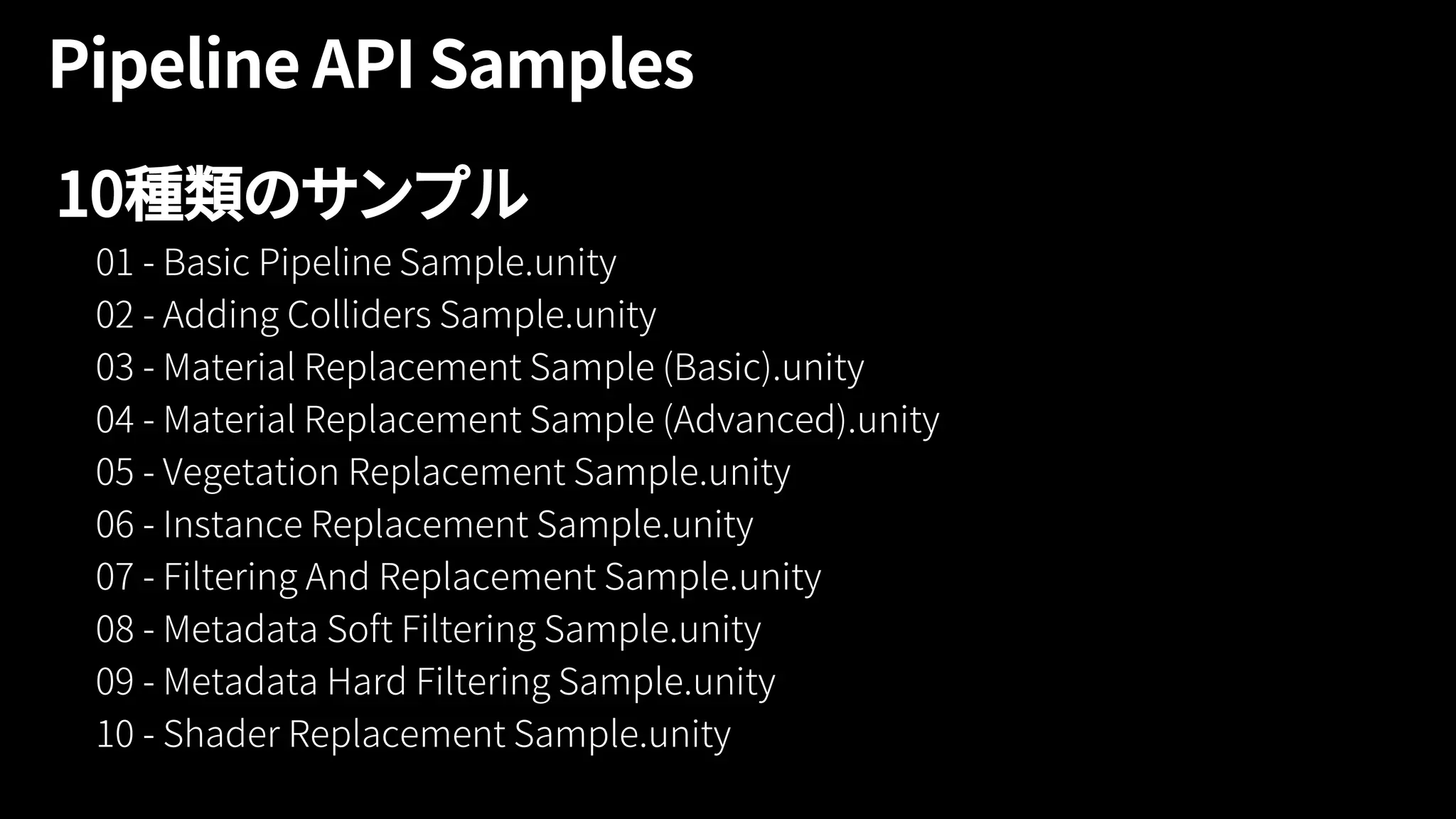

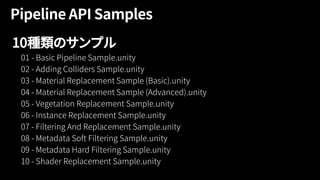

38. 10種類のサンプル

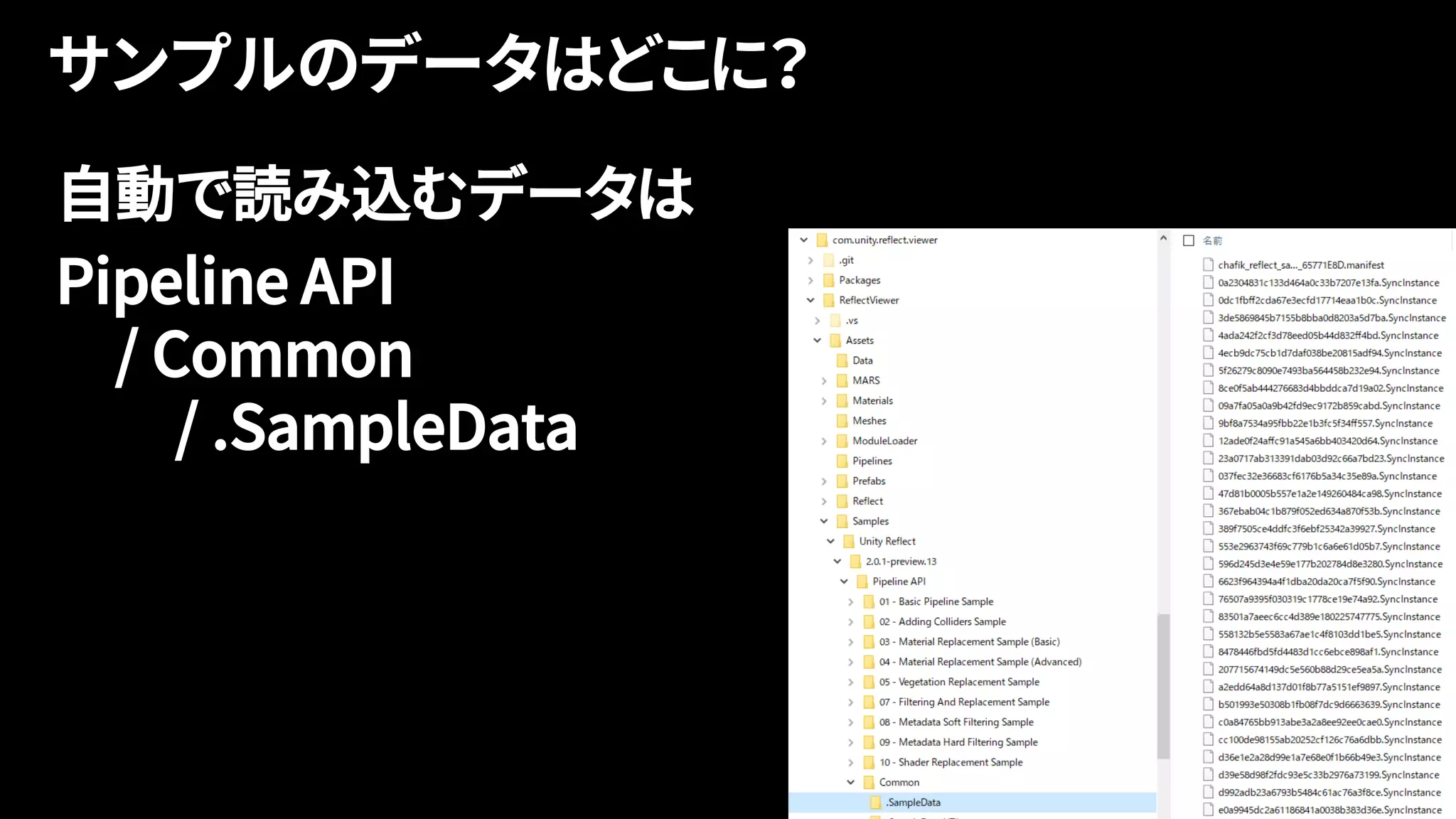

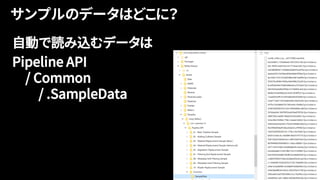

39. 自動で読み込むデータは
Pipeline API
/ Common
/ .SampleData

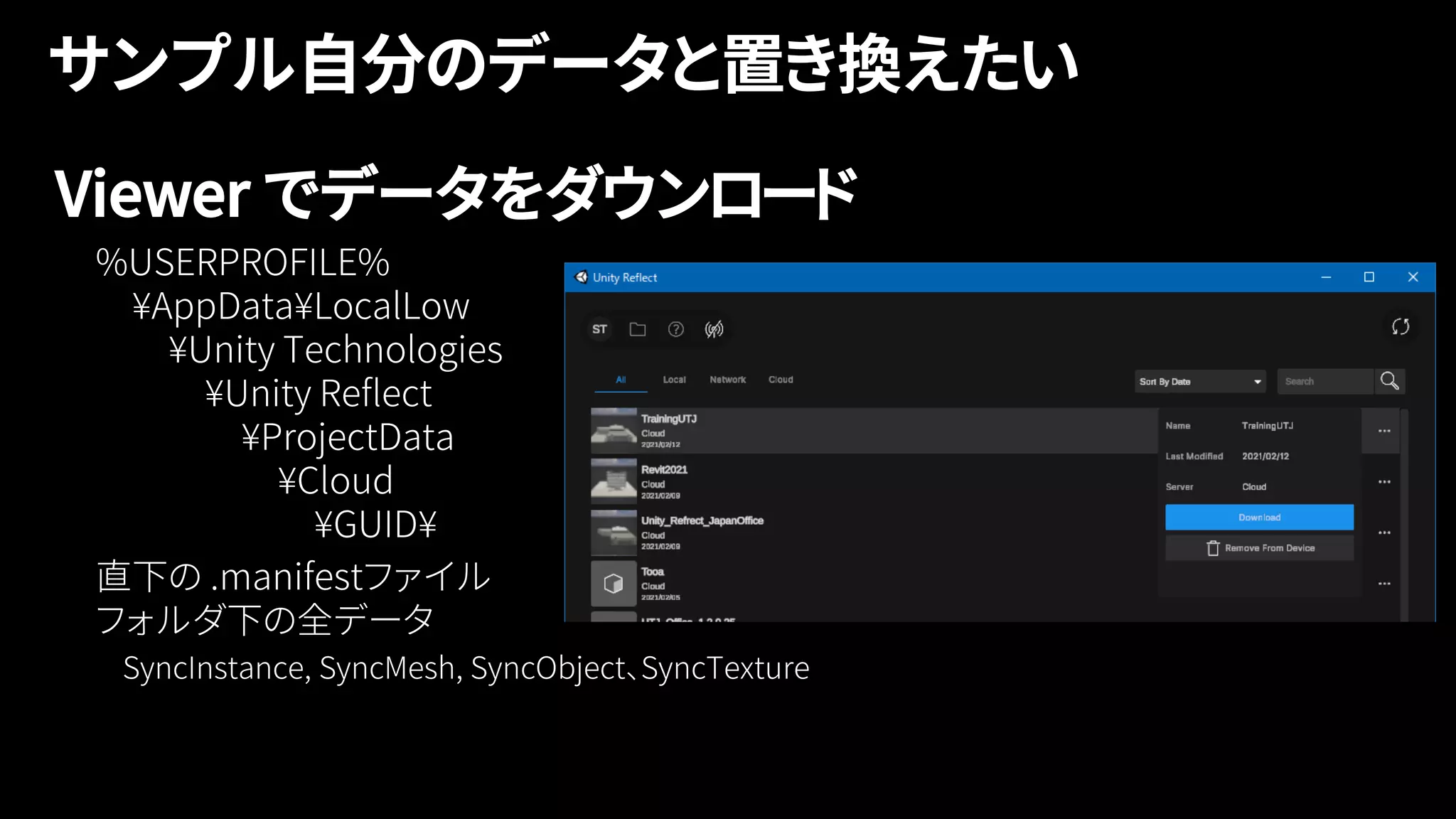

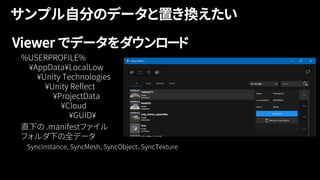

40. Viewer でデータをダウンロード

41. Generative Art — Made with Unity
42

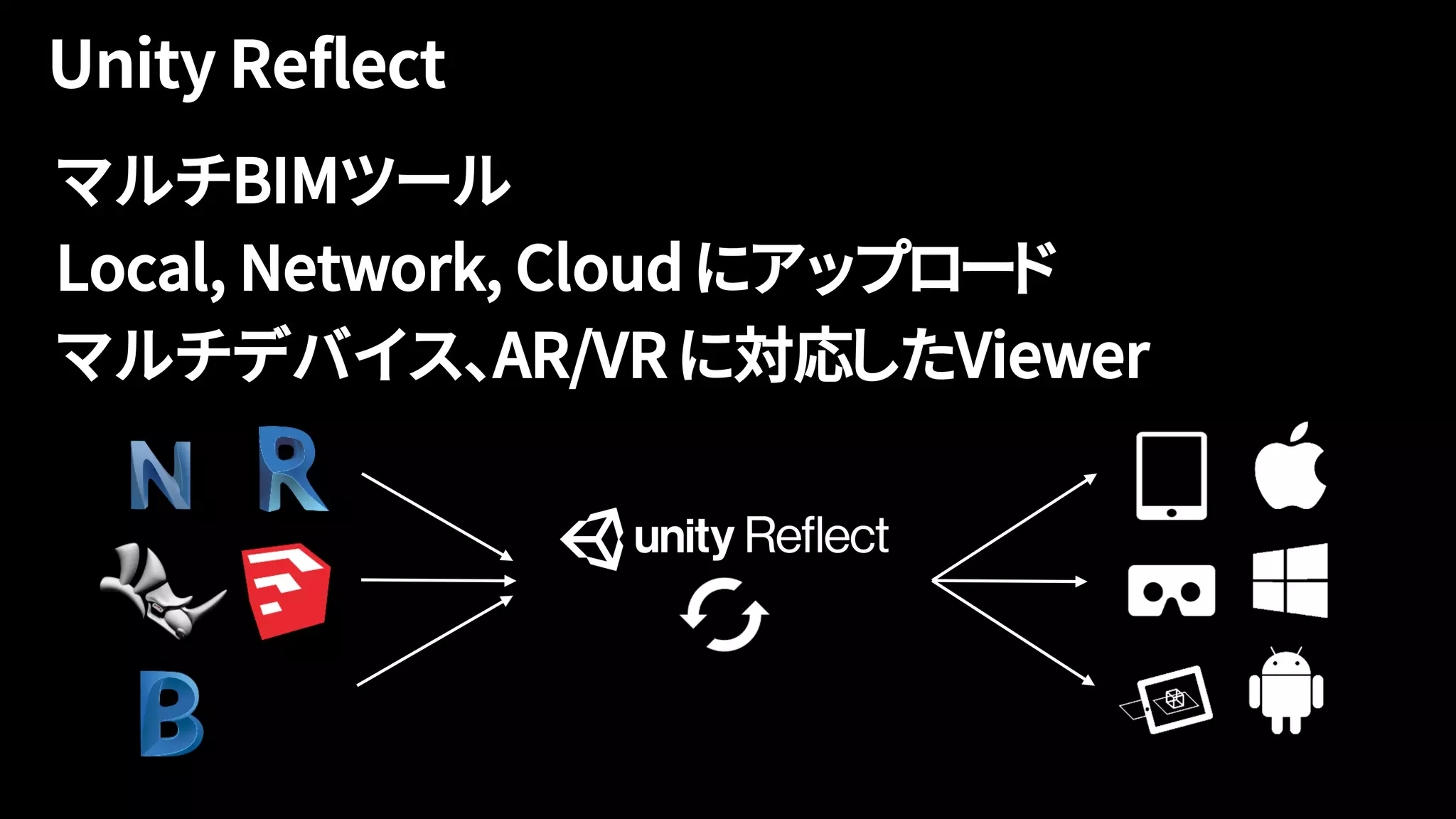

42. マルチBIMツール
Local, Network, Cloud にアップロード
マルチデバイス、AR/VR に対応したViewer

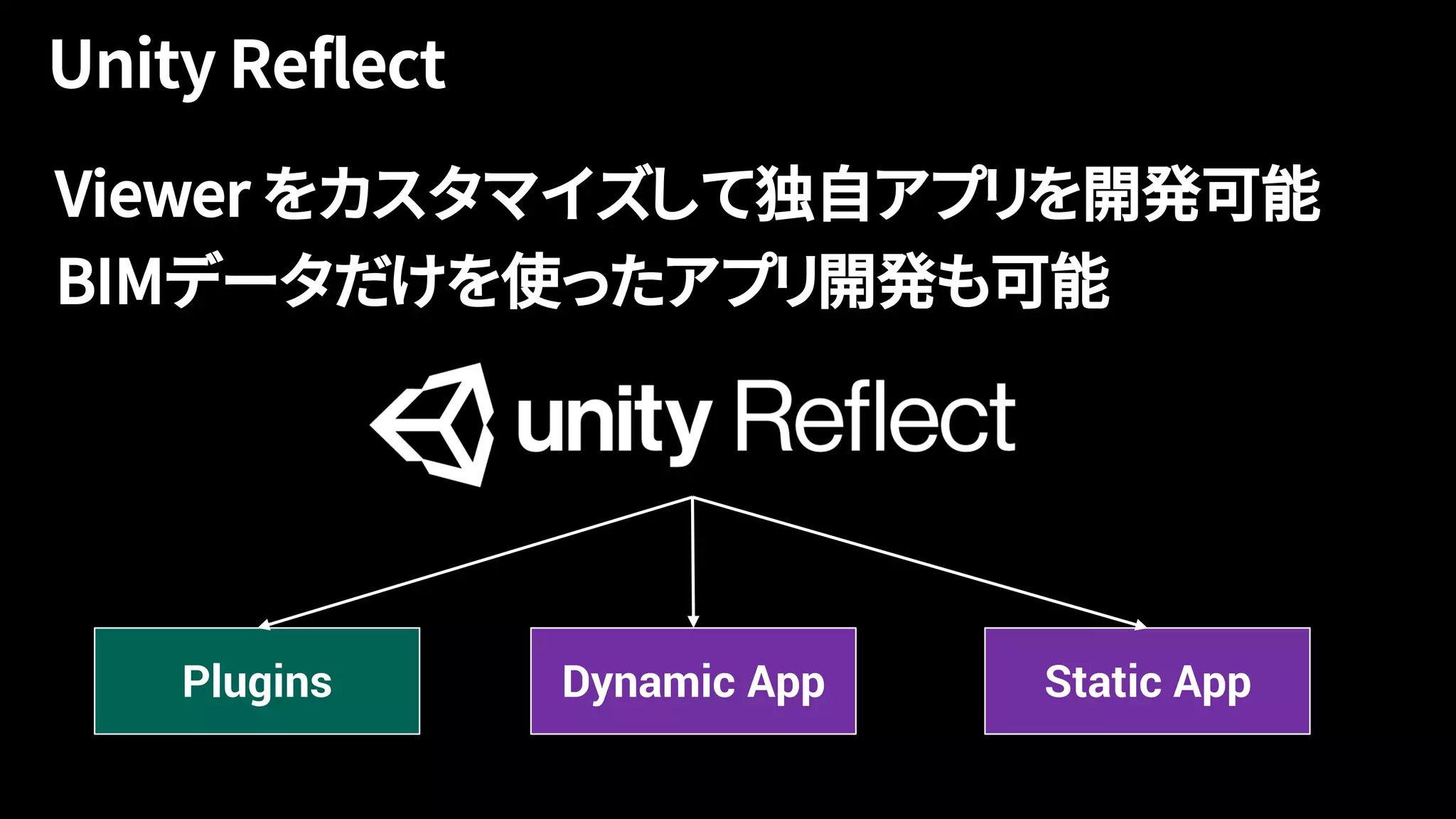

43. Viewer をカスタマイズして独自アプリを開発可能
BIMデータだけを使ったアプリ開発も可能
Plugins Dynamic App Static App

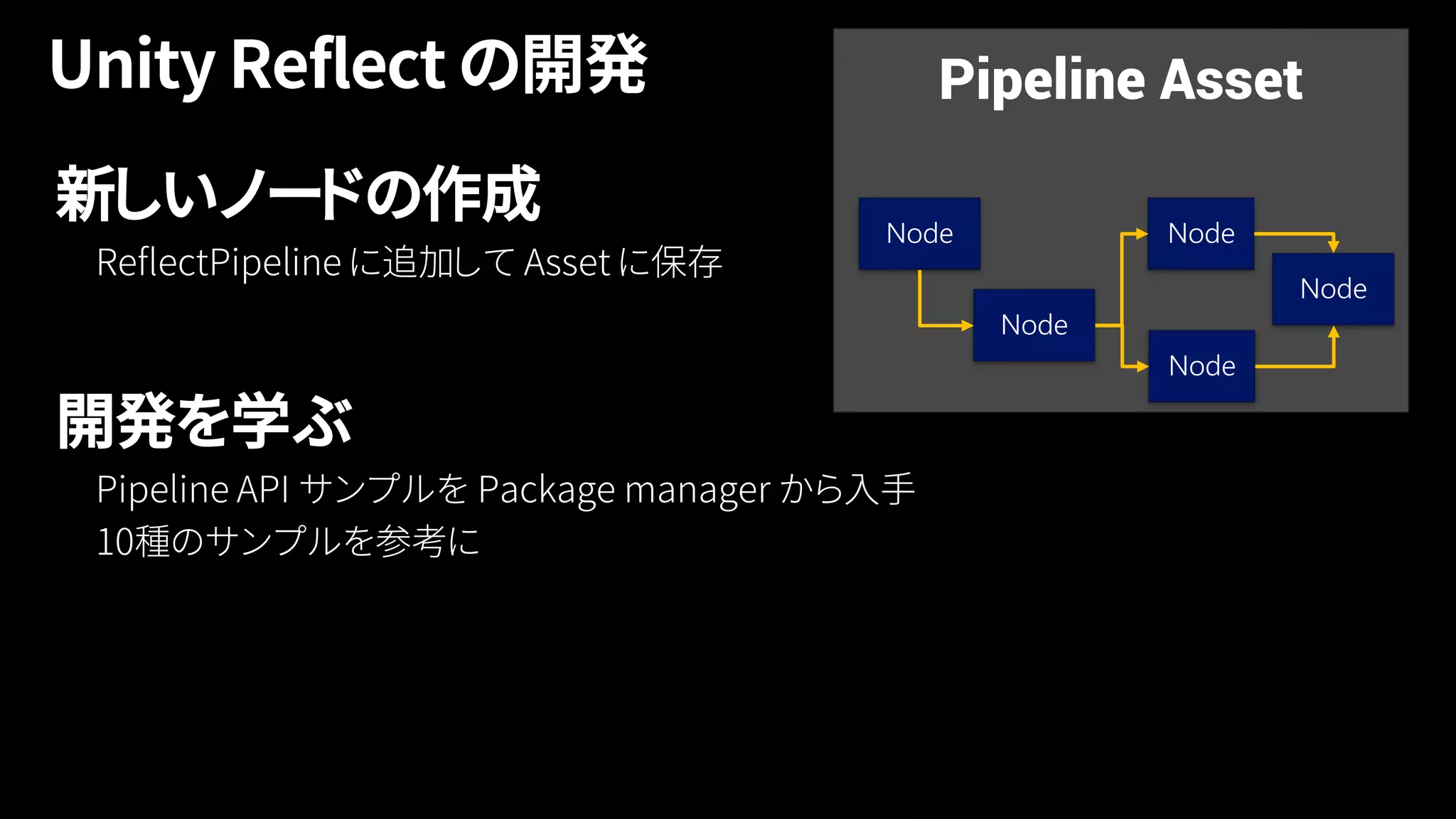

44. 新しいノードの作成
開発を学ぶ
