UE4における大規模背景制作事例（コリジョン編）
※本セッションには多くの動画が含まれていたり、ノートに備考が記載されている可能性があります。実際の講演で行われたスライドが下記からダウンロード可能ですので、是非そちらをご覧頂けますと幸いです。 講演パワーポイントリンク: https://epicgames.box.com/s/jul33bz0qdggtsr4qksgco03iuuajpgl 登壇者 近藤 希予志さま 内容 コリジョン関連の機能拡張とレギュレーション策定、ワークフローや最適化などで苦労した点などをお話しさせて頂きます。 本スライドは2019年3月15日に行われた「UE4を用いた大規模開発事例紹介 ~スクウェア・エニックス様をお招きして~」にてスクウェア・エニックス様に講演していただいたものです。
More Related Content
![[UE4]マテリアルの注意すべきこと！～テクスチャロードとSwitch～](https://cdn.slidesharecdn.com/ss_thumbnails/ue4materialcaution-190309153116-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2017] UE4プロファイリングツール総おさらい（グラフィクス編）](https://cdn.slidesharecdn.com/ss_thumbnails/ue4profilingbasiccedec2017-170831013144-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2018] UE4アニメーションシステム総おさらい](https://cdn.slidesharecdn.com/ss_thumbnails/animationsystem-180823080249-thumbnail.jpg?width=640&height=640&fit=bounds)
![[4.20版] UE4におけるLoadingとGCのProfilingと最適化手法](https://cdn.slidesharecdn.com/ss_thumbnails/ue4loadgcprofilingoptimization420-180802153630-thumbnail.jpg?width=640&height=640&fit=bounds)
![[AI10] ゲームキャラクターのための人工知能と社会への応用 ～ FINAL FANTASY XV を事例として ～](https://cdn.slidesharecdn.com/ss_thumbnails/ai10-170628010423-thumbnail.jpg?width=640&height=640&fit=bounds)
![[141004] cedec 2014 참관기 & 강연 리뷰 #1](https://cdn.slidesharecdn.com/ss_thumbnails/141004cedec20141-141004002523-conversion-gate01-thumbnail.jpg?width=640&height=640&fit=bounds)
UE4における大規模背景制作事例（コリジョン編）
- 1. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. U E 4 に お け る 大 規 模 背 景 制 作 事 例 （ コ リ ジ ョ ン 編 ） 株式会社スクウェア・エニックス 近藤希予志

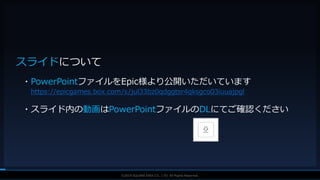

- 2. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. スライドについて ・PowerPointファイルをEpic様より公開いただいています https://epicgames.box.com/s/jul33bz0qdggtsr4qksgco03iuuajpgl ・スライド内の動画はPowerPointファイルのDLにてご確認ください
- 3. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 略称について ・『Unreal Engine 4』をスライド内では『UE4』と記載しています
- 4. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. アジェンダ
- 5. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 自己紹介 • ワークフローの改善 • 運用事例 • 最適化事例 • 困ったこと • まとめ アジェンダ コ リ ジ ョ ン 編
- 6. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 自己紹介
- 7. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. •近藤 希予志 コンドウ キヨシ • エンバイロメントアーティスト • 背景アーティストとして勤務 • 背景が誉められると嬉しい • 気が付いたらゲーム中でも、足元を見ている • コリジョン回りで苦労したので共有、デザイナー目線で解説します 自己紹介
- 8. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. ワークフローの改善

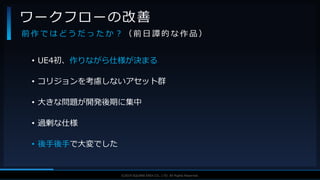

- 9. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • UE4初、作りながら仕様が決まる • コリジョンを考慮しないアセット群 • 大きな問題が開発後期に集中 • 過剰な仕様 • 後手後手で大変でした ワークフローの改善 前 作 で は ど う だ っ た か ？ （ 前 日 譚 的 な 作 品 ）

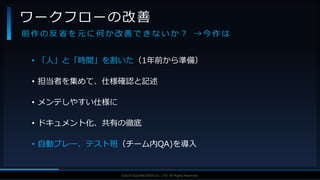

- 10. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 「人」と「時間」を割いた（1年前から準備） • 担当者を集めて、仕様確認と記述 • メンテしやすい仕様に • ドキュメント化、共有の徹底 • 自動プレー、テスト班（チーム内QA)を導入 ワークフローの改善 前 作 の 反 省 を 元 に 何 か 改 善 で き な い か ？ → 今 作 は

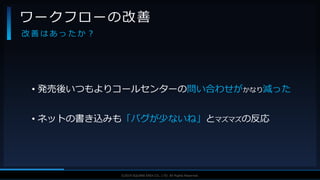

- 11. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 発売後いつもよりコールセンターの問い合わせがかなり減った • ネットの書き込みも「バグが少ないね」とマズマズの反応 ワークフローの改善 改 善 は あ っ た か ？

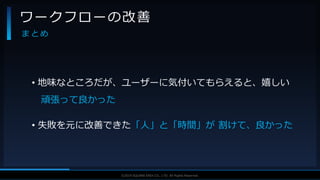

- 12. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 地味なところだが、ユーザーに気付いてもらえると、嬉しい 頑張って良かった • 失敗を元に改善できた「人」と「時間」が 割けて、良かった ワークフローの改善 ま と め
- 13. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 運用事例

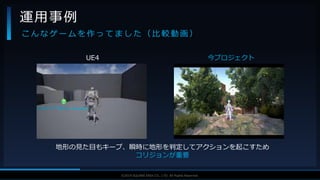

- 14. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 運用事例 こ ん な ゲ ー ム を 作 っ て ま し た （ 比 較 動 画 ） 地形の見た目もキープ、瞬時に地形を判定してアクションを起こすため コリジョンが重要 UE4 今プロジェクト

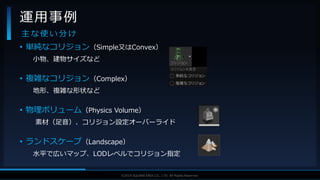

- 15. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 単純なコリジョン（Simple又はConvex） 小物、建物サイズなど • 複雑なコリジョン（Complex） 地形、複雑な形状など • 物理ボリューム（Physics Volume） 素材（足音）、コリジョン設定オーバーライド • ランドスケープ（Landscape） 水平で広いマップ、LODレベルでコリジョン指定 運用事例 主 な 使 い 分 け

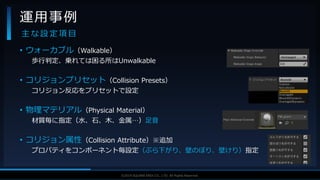

- 16. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • ウォーカブル（Walkable） 歩行判定、乗れては困る所はUnwalkable • コリジョンプリセット（Collision Presets） コリジョン反応をプリセットで設定 • 物理マテリアル（Physical Material） 材質毎に指定（水、石、木、金属…）足音 • コリジョン属性（Collision Attribute）※追加 プロパティをコンポーネント毎設定（ぶら下がり、壁のぼり、壁けり）指定 運用事例 主 な 設 定 項 目

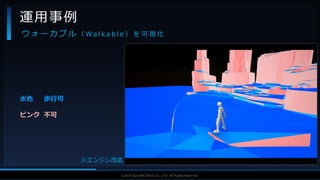

- 17. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 運用事例 ウ ォ ー カ ブ ル （ Wa l k a b l e ） を 可 視 化 ※エンジン改造 水色 歩行可 ピンク 不可

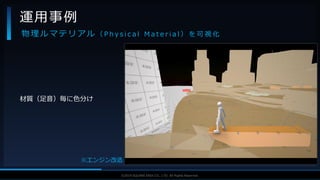

- 18. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 運用事例 物 理 ル マ テ リ ア ル （ P h y s i c a l M a t e r i a l ） を 可 視 化 材質（足音）毎に色分け ※エンジン改造

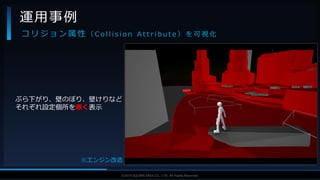

- 19. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 運用事例 コ リ ジ ョ ン 属 性 （ C o l l i s i o n A t t r i b u t e ） を 可 視 化 ぶら下がり、壁のぼり、壁けりなど それぞれ設定個所を赤く表示 ※エンジン改造
- 20. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. コリジョンの複雑度が変わると「コリジョンが作り直し」 に成るので、どれを選択するか重要（基本部分おさらい） • Simple And Complex 単純+複雑 両方 • Use Simple Collision As Complex 単純 だけ • Use Complex Collision As Simple 複雑 だけ 運用事例 コ リ ジ ョ ン の 複 雑 度 （ C o l l i s i o n C o m p l e x i t y ）

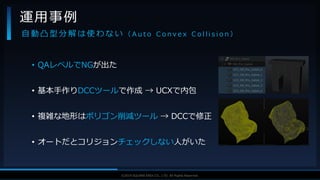

- 21. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • QAレベルでNGが出た • 基本手作りDCCツールで作成 → UCXで内包 • 複雑な地形はポリゴン削減ツール → DCCで修正 • オートだとコリジョンチェックしない人がいた 運用事例 自 動 凸 型 分 解 は 使 わ な い （ A u t o C o n v e x C o l l i s i o n ）

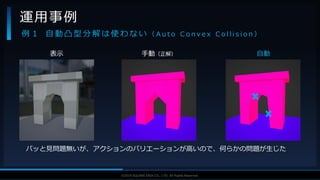

- 22. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 運用事例 例 １ 自 動 凸 型 分 解 は 使 わ な い （ A u t o C o n v e x C o l l i s i o n ） 表示 パッと見問題無いが、アクションのバリエーションが高いので、何らかの問題が生じた 手動（正解） 自動

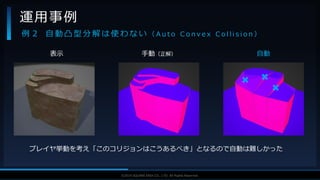

- 23. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 運用事例 例 ２ 自 動 凸 型 分 解 は 使 わ な い （ A u t o C o n v e x C o l l i s i o n ） プレイヤ挙動を考え「このコリジョンはこうあるべき」となるので自動は難しかった 表示 手動（正解） 自動

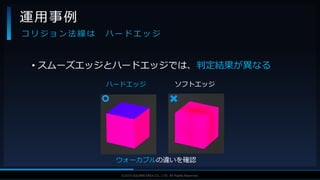

- 24. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • スムーズエッジとハードエッジでは、判定結果が異なる 運用事例 コ リ ジ ョ ン 法 線 は ハ ー ド エ ッ ジ ハードエッジ ウォーカブルの違いを確認 ソフトエッジ

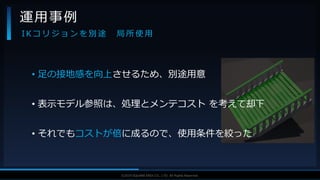

- 25. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 足の接地感を向上させるため、別途用意 • 表示モデル参照は、処理とメンテコスト を考えて却下 • それでもコストが倍に成るので、使用条件を絞った 運用事例 I K コ リ ジ ョ ン を 別 途 局 所 使 用

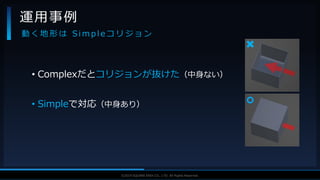

- 26. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • Complexだとコリジョンが抜けた（中身ない） • Simpleで対応（中身あり） 運用事例 動 く 地 形 は S i m p l e コ リ ジ ョ ン

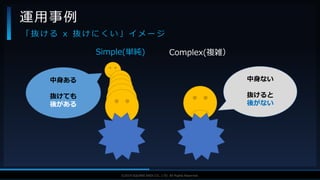

- 27. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 運用事例 「 抜 け る x 抜 け に く い 」 イ メ ー ジ 中身ない 抜けると 後がない 中身ある 抜けても 後がある Simple(単純) Complex(複雑）
- 28. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 基本5 特大3 運用事例 ナ ビ メ ッ シ ュ は 8 種 類

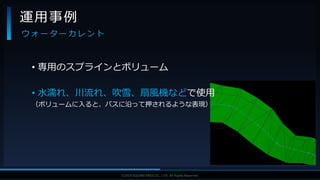

- 29. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 専用のスプラインとボリューム • 水濡れ、川流れ、吹雪、扇風機などで使用 （ボリュームに入ると、パスに沿って押されるような表現） 運用事例 ウ ォ ー タ ー カ レ ン ト

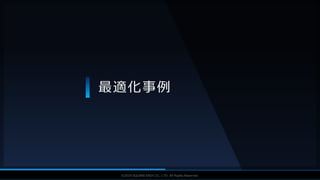

- 30. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 最適化事例

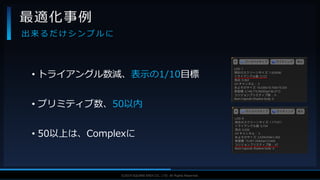

- 31. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • トライアングル数減、表示の1/10目標 • プリミティブ数、50以内 • 50以上は、Complexに 最適化事例 出 来 る だ け シ ン プ ル に

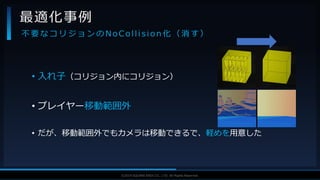

- 32. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 入れ子（コリジョン内にコリジョン） • プレイヤー移動範囲外 • だが、移動範囲外でもカメラは移動できるで、軽めを用意した 最適化事例 不 要 な コ リ ジ ョ ン の N o C o l l i s i o n 化 （ 消 す ）

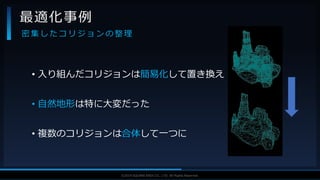

- 33. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 入り組んだコリジョンは簡易化して置き換え • 自然地形は特に大変だった • 複数のコリジョンは合体して一つに 最適化事例 密 集 し た コ リ ジ ョ ン の 整 理

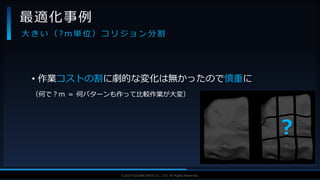

- 34. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 作業コストの割に劇的な変化は無かったので慎重に （何で？ｍ ＝ 何パターンも作って比較作業が大変） 最適化事例 大 き い （ ? m 単 位 ） コ リ ジ ョ ン 分 割 ？
- 35. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 何でこんなシンプルな構成で重いの？ • 大きい ＝ たくさん当たる • 他に負荷が上がる条件として （多い、移動が早い、高低差など） 最適化事例 大 き い （ 敵 な ど ） コ リ ジ ョ ン は 負 荷 が 高 い

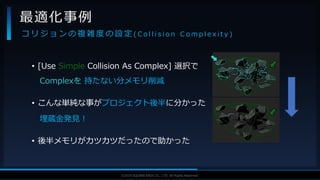

- 36. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • [Use Simple Collision As Complex] 選択で Complexを 持たない分メモリ削減 • こんな単純な事がプロジェクト後半に分かった 埋蔵金発見！ • 後半メモリがカツカツだったので助かった 最適化事例 コ リ ジ ョ ン の 複 雑 度 の 設 定 ( C o l l i s i o n C o m p l e x i t y )

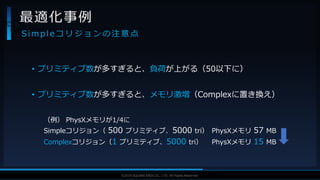

- 37. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • プリミティブ数が多すぎると、負荷が上がる（50以下に） • プリミティブ数が多すぎると、メモリ激増（Complexに置き換え） （例） PhysXメモリが1/4に Simpleコリジョン（ 500 プリミティブ、5000 tri） PhysXメモリ 57 MB Complexコリジョン（1 プリミティブ、5000 tri） PhysXメモリ 15 MB 最適化事例 S i m p l e コ リ ジ ョ ン の 注 意 点 PhysX PhysX PhysX

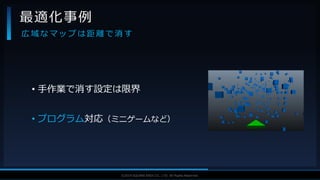

- 38. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 手作業で消す設定は限界 • プログラム対応（ミニゲームなど） 最適化事例 広 域 な マ ッ プ は 距 離 で 消 す

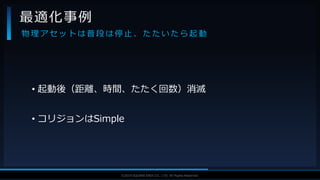

- 39. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 起動後（距離、時間、たたく回数）消滅 • コリジョンはSimple 最適化事例 物 理 ア セ ッ ト は 普 段 は 停 止 、 た た い た ら 起 動

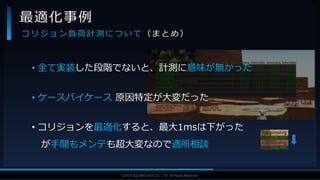

- 40. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 全て実装した段階でないと、計測に意味が無かった • ケースバイケース 原因特定が大変だった • コリジョンを最適化すると、最大1msは下がった が手間もメンテも超大変なので適所相談 最適化事例 コ リ ジ ョ ン 負 荷 計 測 に つ い て （ ま と め ）
- 41. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 困ったこと

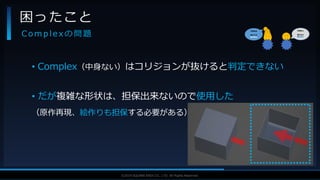

- 42. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • Complex（中身ない）はコリジョンが抜けると判定できない • だが複雑な形状は、担保出来ないので使用した （原作再現、絵作りも担保する必要がある） 困ったこと C o m p l e x の 問 題 中身ない 抜けると 後がない 中身ある 抜けても 後がある

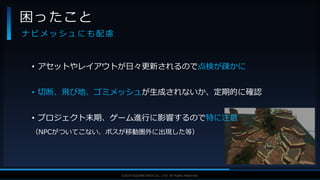

- 43. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • アセットやレイアウトが日々更新されるので点検が疎かに • 切断、飛び地、ゴミメッシュが生成されないか、定期的に確認 • プロジェクト末期、ゲーム進行に影響するので特に注意 （NPCがついてこない、ボスが移動圏外に出現した等） 困ったこと ナ ビ メ ッ シ ュ に も 配 慮

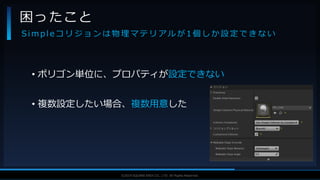

- 44. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • ポリゴン単位に、プロパティが設定できない • 複数設定したい場合、複数用意した 困ったこと S i m p l e コ リ ジ ョ ン は 物 理 マ テ リ ア ル が 1 個 し か 設 定 で き な い

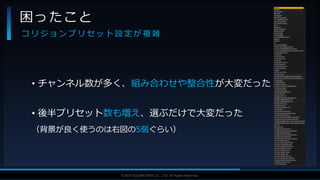

- 45. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • チャンネル数が多く、組み合わせや整合性が大変だった • 後半プリセット数も増え、選ぶだけで大変だった （背景が良く使うのは右図の5個ぐらい） 困ったこと コ リ ジ ョ ン プ リ セ ッ ト 設 定 が 複 雑

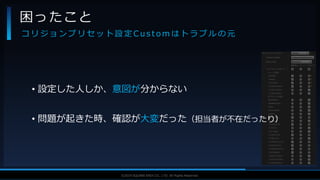

- 46. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 設定した人しか、意図が分からない • 問題が起きた時、確認が大変だった（担当者が不在だったり） 困ったこと コ リ ジ ョ ン プ リ セ ッ ト 設 定 C u s t o m は ト ラ ブ ル の 元

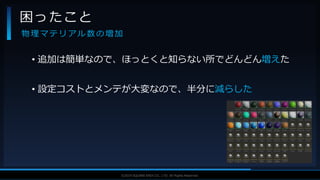

- 47. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 追加は簡単なので、ほっとくと知らない所でどんどん増えた • 設定コストとメンテが大変なので、半分に減らした 困ったこと 物 理 マ テ リ ア ル 数 の 増 加
- 48. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • コリジョンを調べていたら、実はWalkableが原因だった • やたらUnwalkable（乗れない）設定されバグの温床だった 困ったこと 任 意 に Wa l k a b l e 変 更 で の ト ラ ブ ル

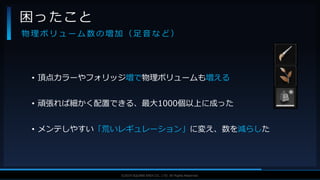

- 49. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 頂点カラーやフォリッジ増で物理ボリュームも増える • 頑張れば細かく配置できる、最大1000個以上に成った • メンテしやすい「荒いレギュレーション」に変え、数を減らした 困ったこと 物 理 ボ リ ュ ー ム 数 の 増 加 （ 足 音 な ど ）

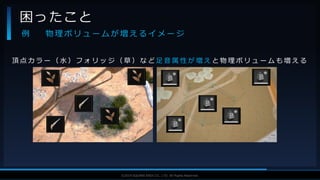

- 50. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. 困ったこと 例 物 理 ボ リ ュ ー ム が 増 え る イ メ ー ジ 頂 点 カ ラ ー （ 水 ） フ ォ リ ッ ジ （ 草 ） な ど 足 音 属 性 が 増 え と 物 理 ボ リ ュ ー ム も 増 え る

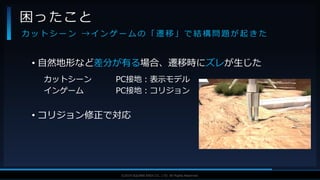

- 51. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 自然地形など差分が有る場合、遷移時にズレが生じた カットシーン PC接地：表示モデル インゲーム PC接地：コリジョン • コリジョン修正で対応 困ったこと カ ッ ト シ ー ン → イ ン ゲ ー ム の 「 遷 移 」 で 結 構 問 題 が 起 き た

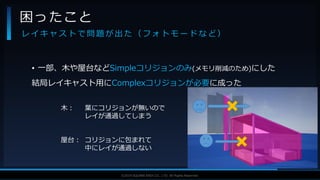

- 52. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 一部、木や屋台などSimpleコリジョンのみ(メモリ削減のため)にした 結局レイキャスト用にComplexコリジョンが必要に成った 困ったこと レ イ キ ャ ス ト で 問 題 が 出 た （ フ ォ ト モ ー ド な ど ） 木： 葉にコリジョンが無いので レイが通過してしまう 屋台： コリジョンに包まれて 中にレイが通過しない

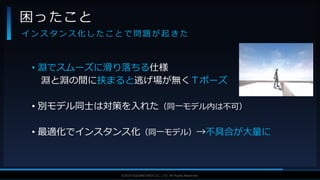

- 53. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 淵でスムーズに滑り落ちる仕様 淵と淵の間に挟まると逃げ場が無くＴポーズ • 別モデル同士は対策を入れた（同一モデル内は不可） • 最適化でインスタンス化（同一モデル）→不具合が大量に 困ったこと イ ン ス タ ン ス 化 し た こ と で 問 題 が 起 き た

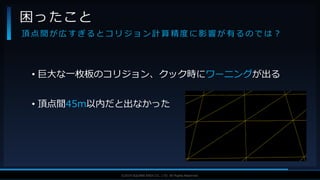

- 54. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 巨大な一枚板のコリジョン、クック時にワーニングが出る • 頂点間45m以内だと出なかった 困ったこと 頂 点 間 が 広 す ぎ る と コ リ ジ ョ ン 計 算 精 度 に 影 響 が 有 る の で は ？

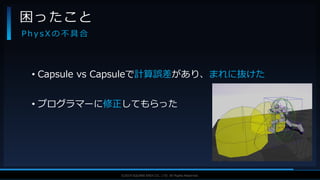

- 55. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • Capsule vs Capsuleで計算誤差があり、まれに抜けた • プログラマーに修正してもらった 困ったこと P h y s X の 不 具 合

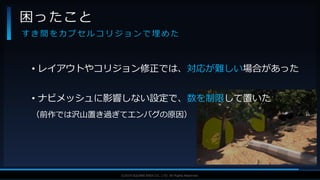

- 56. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • レイアウトやコリジョン修正では、対応が難しい場合があった • ナビメッシュに影響しない設定で、数を制限して置いた （前作では沢山置き過ぎてエンバグの原因） 困ったこと す き 間 を カ プ セ ル コ リ ジ ョ ン で 埋 め た

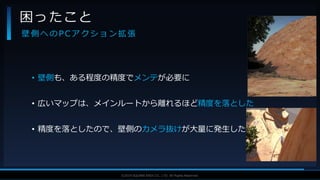

- 57. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 壁側も、ある程度の精度でメンテが必要に • 広いマップは、メインルートから離れるほど精度を落とした • 精度を落としたので、壁側のカメラ抜けが大量に発生した 困ったこと 壁 側 へ の P C ア ク シ ョ ン 拡 張
- 58. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. まとめ

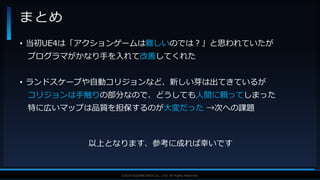

- 59. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. • 当初UE4は「アクションゲームは難しいのでは？」と思われていたが プログラマがかなり手を入れて改善してくれた • ランドスケープや自動コリジョンなど、新しい芽は出てきているが コリジョンは手触りの部分なので、どうしても人間に頼ってしまった 特に広いマップは品質を担保するのが大変だった →次への課題 以上となります、参考に成れば幸いです まとめ
- 60. V F XS T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved. ご清聴ありがとうございました UNREALはエピック・ゲームズ・インコーポレーテッドの商標または登録商標です。 その他掲載されている会社名、商品名は、各社の商標または登録商標です。
