Unityではじめるオープンワールド入門 アーティスト編
2019/9/5に開催されたCEDEC2019の講演スライドです。 講師：大下岳志（ユニティ・テクノロジーズ・ジャパン合同会社） ：山村達彦 （ユニティ・テクノロジーズ・ジャパン合同会社） Unityのイベント資料はこちらから： https://www.slideshare.net/UnityTechnologiesJapan/clipboards
More Related Content
![[UE4]マテリアルの注意すべきこと！～テクスチャロードとSwitch～](https://cdn.slidesharecdn.com/ss_thumbnails/ue4materialcaution-190309153116-thumbnail.jpg?width=640&height=640&fit=bounds)
![Unity 2018-2019を見据えたDeNAのUnity開発のこれから [DeNA TechCon 2019]](https://cdn.slidesharecdn.com/ss_thumbnails/techcon2019harutootake-190218063853-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2018] UE4アニメーションシステム総おさらい](https://cdn.slidesharecdn.com/ss_thumbnails/animationsystem-180823080249-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to Unityではじめるオープンワールド入門 アーティスト編
Unityではじめるオープンワールド入門 アーティスト編
- 1.
- 2. 自己紹介 大下岳志 Unity Technologies Japan エバンジェリスト ・前職は関西の開発会社Artist、TA ・パイプライン・ワークフロー構築 ・GameCreators Conference 実行委員 ・CEDEC 2014～2018 運営委員 山村達彦 Unity Technologies Japan エバンジェリスト ・フィールドエンジニアとして Unityユーザーのサポート
- 3.
- 4.
- 5.
- 6.

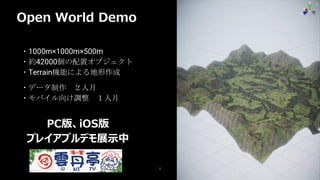

- 7.

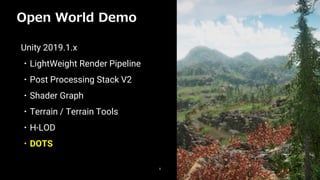

- 8. Open World Demo 8 Unity2019.1.x ・LightWeight Render Pipeline ・Post Processing Stack V2 ・Shader Graph ・Terrain / Terrain Tools ・H-LOD ・DOTS

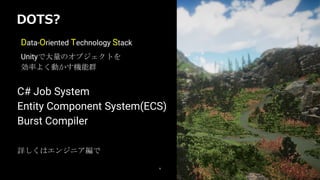

- 9. DOTS? 9 Data-Oriented Technology Stack Unityで大量のオブジェクトを 効率よく動かす機能群 詳しくはエンジニア編で C#Job System Entity Component System(ECS) Burst Compiler
- 10.

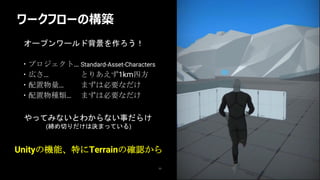

- 11. ワークフローの構築 11 ・プロジェクト… Standard-Asset-Characters ・広さ… とりあえず1km四方 ・配置物量…まずは必要なだけ ・配置物種類… まずは必要なだけ Unityの機能、特にTerrainの確認から やってみないとわからない事だらけ (締め切りだけは決まっている) オープンワールド背景を作ろう！
- 12.
- 13.

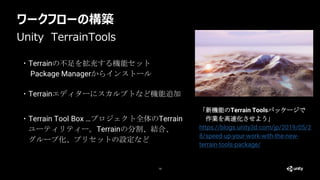

- 14. ワークフローの構築 14 ・Terrainの不足を拡充する機能セット Package Managerからインストール Unity TerrainTools 「新機能のTerrainToolsパッケージで 作業を高速化させよう」 https://blogs.unity3d.com/jp/2019/05/2 8/speed-up-your-work-with-the-new- terrain-tools-package/ ・Terrainエディターにスカルプトなど機能追加 ・Terrain Tool Box …プロジェクト全体のTerrain ユーティリティー。Terrainの分割、結合、 グループ化、プリセットの設定など

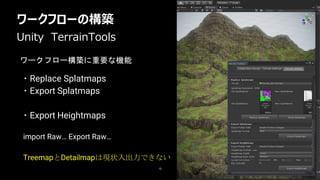

- 15. ワークフローの構築 15 ・Replace Splatmaps ・Export Splatmaps ・ExportHeightmaps Unity TerrainTools import Raw… Export Raw… TreemapとDetailmapは現状入出力できない ワークフロー構築に重要な機能
- 16. ワークフローの構築 16 ・Replace Splatmaps ・Export Splatmaps ・ExportHeightmaps Unity TerrainTools import Raw… Export Raw… TreemapとDetailmapは現状入出力できない ワークフロー構築に重要な機能

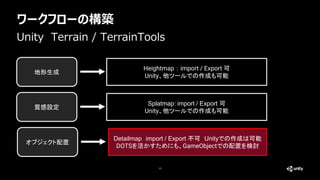

- 17. ワークフローの構築 17 Unity Terrain /TerrainTools 地形生成 質感設定 オブジェクト配置 Heightmap：import / Export 可 Unity、他ツールでの作成も可能 Splatmap：import / Export 可 Unity、他ツールでの作成も可能 Detailmap import / Export 不可 Unityでの作成は可能 DOTSを活かすためにも、GameObjectでの配置を検討
- 18.
- 19.

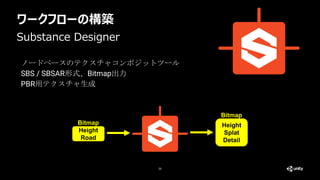

- 20. ワークフローの構築 20 ノードベースのテクスチャコンポジットツール SBS / SBSAR形式、Bitmap出力 PBR用テクスチャ生成 SubstanceDesigner Height Road Bitmap Height Splat Detail Bitmap

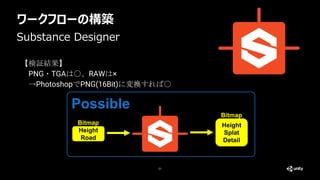

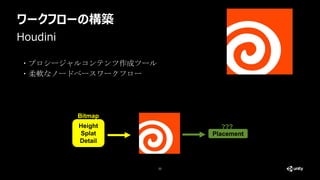

- 21.
- 22.
- 23.

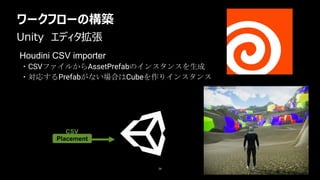

- 24.

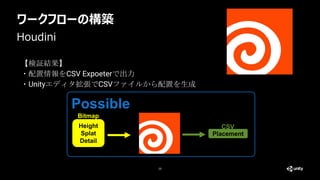

- 25.
- 26.
- 27.

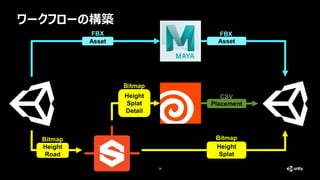

- 28.
- 29.
- 30.
- 31.
- 32.
- 33.
- 34. 34 ・Raise or LowerTerrain →おおまかな形状を作成 Unity 地形生成 工程とデータの作り込み

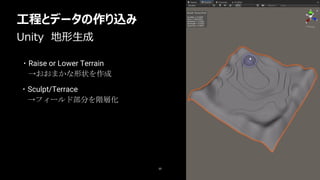

- 35. 35 ・Raise or LowerTerrain →おおまかな形状を作成 Unity 地形生成 工程とデータの作り込み ・Sculpt/Terrace →フィールド部分を階層化

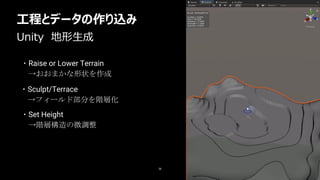

- 36. 36 ・Raise or LowerTerrain →おおまかな形状を作成 Unity 地形生成 工程とデータの作り込み ・Sculpt/Terrace →フィールド部分を階層化 ・Set Height →階層構造の微調整

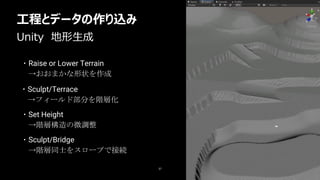

- 37. 37 ・Raise or LowerTerrain →おおまかな形状を作成 Unity 地形生成 工程とデータの作り込み ・Sculpt/Terrace →フィールド部分を階層化 ・Set Height →階層構造の微調整 ・Sculpt/Bridge →階層同士をスロープで接続
- 38.
- 39.
- 40.
- 41.
- 42.
- 43.

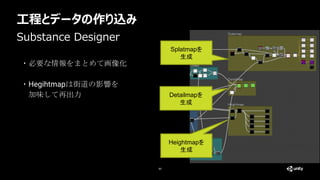

- 44.

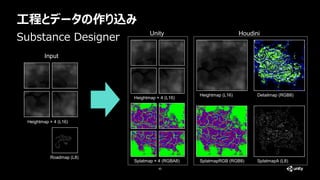

- 45. 工程とデータの作り込み 45 Substance Designer Heightmap ×4 (L16) Roadmap (L8) Heightmap × 4 (L16) Splatmap × 4 (RGBA8) Heightmap (L16) SplatmapRGB (RGB8) Detailmap (RGB8) SplatmapA (L8) Unity Houdini Input

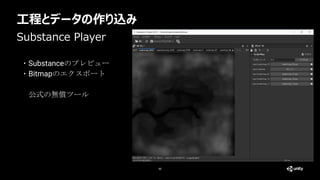

- 46.
- 47.
- 48.

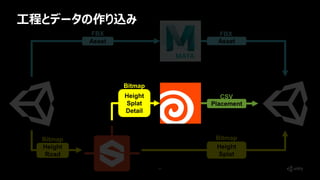

- 49.
- 50.
- 51.

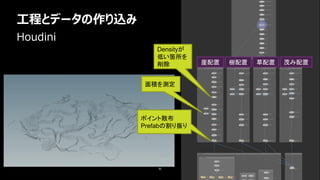

- 52. 工程とデータの作り込み 52 Houdini 崖配置 樹配置 草配置茂み配置 ポイント散布 Prefabの割り振り Densityが 低い箇所を 削除 面積を測定
- 53.

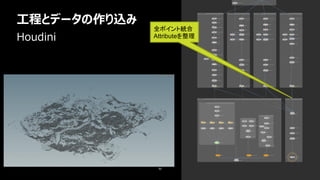

- 54.
- 55.

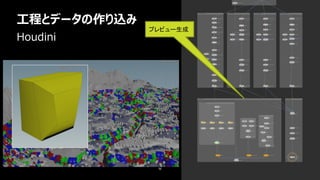

- 56.
- 57.

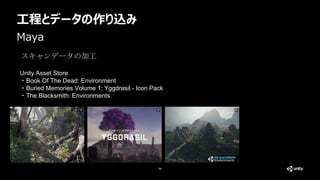

- 58. 工程とデータの作り込み 58 Maya Unity Asset Store ・BookOf The Dead: Environment ・Buried Memories Volume 1: Yggdrasil - Icon Pack ・The Blacksmith: Environments スキャンデータの加工

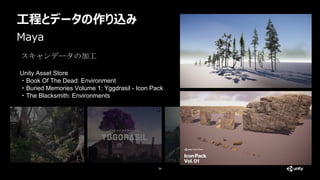

- 59. 工程とデータの作り込み 59 Maya Unity Asset Store ・BookOf The Dead: Environment ・Buried Memories Volume 1: Yggdrasil - Icon Pack ・The Blacksmith: Environments スキャンデータの加工
- 60.
- 61.
- 62.
- 63.
- 64.
- 65.
- 66.
- 67.

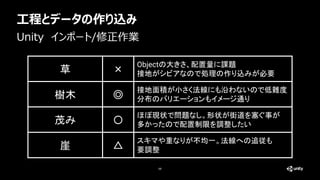

- 68. 工程とデータの作り込み 68 Unity インポート/修正作業 草 × Objectの大きさ、配置量に課題 接地がシビアなので処理の作り込みが必要 樹木◎ 接地面積が小さく法線にも沿わないので低難度 分布のバリエーションもイメージ通り 茂み 〇 ほぼ現状で問題なし。形状が街道を塞ぐ事が 多かったので配置制限を調整したい 崖 △ スキマや重なりが不均一。法線への追従も 要調整
- 69.
- 70.
- 71.

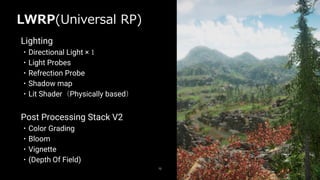

- 72. LWRP(Universal RP) 72 Lighting ・Directional Light×１ ・Light Probes ・Refrection Probe ・Shadow map ・Lit Shader（Physically based） Post Processing Stack V2 ・Color Grading ・Bloom ・Vignette ・(Depth Of Field)

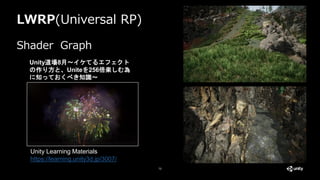

- 73. LWRP(Universal RP) 73 Shader Graph UnityLearning Materials https://learning.unity3d.jp/3007/ Unity道場8月〜イケてるエフェクト の作り方と、Uniteを256倍楽しむ為 に知っておくべき知識〜
- 74.
- 75.

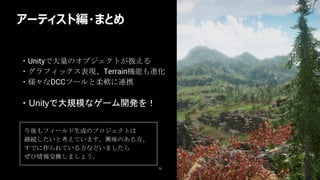

- 76.
- 77.
