1. BIMからはじまる異世界転生
Unity Reflect が叶える新しい建築の世界
竹内 一生 ｜ Developer Advocate - AEC ｜
高橋 忍 ｜ Project Manager ｜

2. リアルタイム３D描画エンジンを搭載した、
統合型開発ツール
Unity について
ゲーム産業
製造業・建設業
リアルタイム３D
ソリューション
ゲーム・コンテンツ

3. ユニティ・テクノロジーズ・ジャパン（UTJ）
● 代表取締役：堀田 徹哉
● 所在地：東京都中央区銀座
● 従業員数: 約90名
● 組織、事業
○ ゲーム
○ インダストリ
■ 製造業（ATM）
■ 建設業（AEC）
○ その他
■ メディア＆エンターテインメント、教育、クラウ
ド
● 開発、サポート
■ ニンテンドー・スイッチ
■ 映画・アニメ向け機能開発

4. 27億
Unityの月間アクティブユーザー数
600億
過去12ヶ月間
Unityで作られたインストール数
800万
開発者コミュニティ
71%
Unity製のモバイルゲーム
トップ1,000
50%
新規で開発されたUnity製の
モバイルゲーム
60%
Unityで開発されている
AR/VRコンテンツ
Our Reach

5. 私たちはリアルタイムで業界に革命を起こしている
Real-time collaboration Real-time digital twin Real-time storytelling
Interactive shopping Interactive products Simulate anything

6. Planning & Optimization
あらゆる可能性の自動化とシミュレーショ
ンを含む包括的なメリットを提供します。
Right-time Data
リアルタイムとリアルタイムのデータを接
続し、意思決定を促進します。
Digital Representation
現実世界のシナリオをデジタルで表現した
もので、資産、環境、人、プロセス、技術のあ
らゆる側面を視覚化します。
デジタルツインの利点
Powered by Unity
6

7. Generative
Art
—
Made
with
Unity
BIM活用のための開発不要なソリューション
Unity Reflect

8. Unity Reflect 対応ソフト
8
2021/10 段階
Autodesk BIM360
IFC、FBX、Civil 3D、
Infraworks
Autodesk Revit
2018~2022
Autodesk Navisworks
2018~2022
McNeel Rhinoceros 6
Trimble SketchUp
2019~2021
Pixyz
30以上のフォーマット

9. Unity Reflect 動作
9
Reflect Viewer
Reflect Server
Third-party
plugins
Unity Reflect とは BIMモデルを簡単に表示できるUnityの仕組みです

10. Reflect サーバーはデータを格納する場所
10
Reflect Server
Third-party
plugins
Reflect Viewer

11. 従来型のBIMアプリと Unity Reflect
11
Unity
Reflect
Unity
Reflect
BIM
BIMをアプリに埋め込み
BIM更新する毎にアプリ更新が必要
デバイス対応困難
要開発・維持メンテナンス
従来型
BIMアプリ
Unity
Reflect
BIMデータを逐次読み込み可能
アプリ更新は原則不要
マルチデバイス/xRに対応
開発不要

12. BIMごとにアプリを開発したときの作業の流れ
BIM更新
しました
アプリ更新
しますね
アプリ削除と
インストール
ですね
設計
担当
開発
担当
(委託)
現場
作業者
BIM更新
しました
また更新か。
作業時間..
またアプリの
入れ直しか
BIM更新毎に
アプリ更新が必要
BIM更新
しました
２プロジェクト？
大改修しないと
え、また？
忙しのに
アプリ2つ？
BIM出来
ました
復数BIM対応は
開発が必要
BIM更新
しました
まとめて
更新して
くれよ
アプリ
面倒だな
維持作業が
負担になる

13. Unity Reflect を使った作業の流れ
BIM更新
しました
アプリ更新
しますね
アプリOK
BIMもOK
便利です！
設計
担当
開発
担当
(委託)
現場
作業者
BIM更新
しました
お、もう
先週の修正
反映されてる
BIM更新が
即反映
BIM更新
しました
プロジェクトが
復数でもOK
BIM出来
ました
復数BIMでも
対応OK
BIM更新
しました
アプリ
も便利に
なってる！
アプリ更新
しますね
開発作業と
運用を切りわけし
同時進行も

14. Generative
Art
—
Made
with
Unity
2つのソリューション
Unity Reflect

15. ユーザータイプと利用用途に合わせた
2つのソリューション
15
Reflect Review
建築担当者向け
プロジェクト設計レビューのための
専用ソリューション
BIMデータを直ぐに可視化したい
AR、VRを簡単に行いたい
BIMデータを用いたデジタルツイン
社内の仕組みを作りたい
Reflect Develop
開発者向け
建設建築業界向けの
カスタムアプリ開発ソリューション

16. Generative
Art
—
Made
with
Unity
Reflect Review 機能詳細紹介
Unity Reflect

17. Unity Reflect で何が出来る？
17
2021/10 段階
リアルタイム変更、同期
太陽シミュレーション
計測
マルチデバイス（PC/VR/AR）での
複数人体験
注釈
BIM情報の可視化

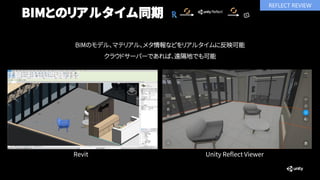

18. BIMとのリアルタイム同期
Revit Unity Reflect Viewer
REFLECT REVIEW
BIMのモデル、マテリアル、メタ情報などをリアルタイムに反映可能
クラウドサーバーであれば、遠隔地でも可能

19. BIM → Information 情報可視化
REFLECT REVIEW
BIMのメタ情報を元に、Viewer上で部材毎の情報確認が可能

20. 太陽シミュレーション
REFLECT REVIEW
緯度・経度を合わせることで、太陽光を再現

21. 空間の計測が可能
REFLECT REVIEW
メジャー機能
21

22. 各種VRに対応
REFLECT REVIEW
Reflect Viewer は Oculus, Vive, WindowsMR をサポート
Oculus Quest /Quest 2 も Oculus Linkで対応可能.

23. REFLECT REVIEW
模型 AR表示に対応
AR表示可能（1/1~1/5000）
※ARモードでは、太陽シミュレーションは機能制限

24. REFLECT REVIEW
1/1 AR 現実との位置合わせ機能
現実と重ね合わせて歩き回ることが可能

25. 同じプロジェクトにログインしているユーザーがアバターで確認できる
REFLECT REVIEW
マルチユーザーコミュニケーション

26. REFLECT REVIEW
AR
PC
マルチユーザーコミュニケーション
ARとの組み合わせ

27. 同じプロジェクトに入っている人のカメラ映像を再現
REFLECT REVIEW
フォローモード

28. 同じプロジェクトにログインしているユーザーがプロジェクト一覧から確認可能
Public Link を作成して、同じ組織に入っていない人を招待することも可能
※URL形式なので、ブラウザーからアクセスし、アプリを立ち上げます
REFLECT REVIEW
プロジェクト共有機能

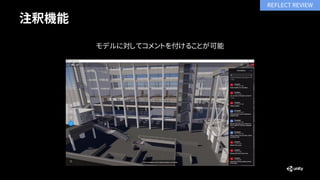

29. REFLECT REVIEW
注釈機能
モデルに対してコメントを付けることが可能

30. Unity Reflect で何が出来る？
30
2021/10 段階
リアルタイム変更、同期
太陽シミュレーション
計測
マルチデバイス（PC/VR/AR）での
複数人体験
注釈
BIM情報の可視化

31. Pixyz との連携

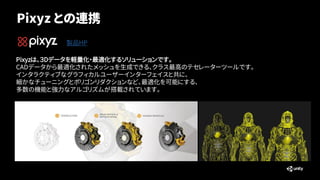

32. Pixyz との連携
Pixyzは、３Dデータを軽量化・最適化するソリューションです。
CADデータから最適化されたメッシュを生成できる、クラス最高のテセレーターツールです。
インタラクティブなグラフィカルユーザーインターフェイスと共に、
細かなチューニングとポリゴンリダクションなど、最適化を可能にする、
多数の機能と強力なアルゴリズムが搭載されています。
製品HP

33. 33
クラウドサーバーにアップロードした際に、モデルの最適化が自動で処理されます
非処理と比べて25％の負荷軽減が見込めます
PIXYZ Server による自動最適化

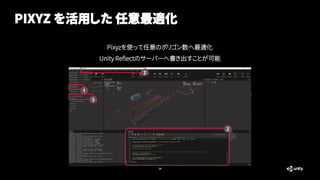

34. PIXYZ を活用した 任意最適化
1
2
2
3
Pixyzを使って任意のポリゴン数へ最適化
Unity Reflectのサーバーへ書き出すことが可能
34

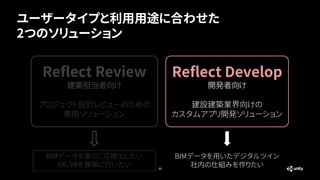

35. ユーザータイプと利用用途に合わせた
2つのソリューション
35
Reflect Review
建築担当者向け
プロジェクト設計レビューのための
専用ソリューション
BIMデータを直ぐに可視化したい
AR、VRを簡単に行いたい
BIMデータを用いたデジタルツイン
社内の仕組みを作りたい
Reflect Develop
開発者向け
建設建築業界向けの
カスタムアプリ開発ソリューション

36. 開発向け API
36
Publisher API Viewer API

37. Unity Pro Project (Dynamic App)
Dynamic App と Static App の違い
Unity Reflect Review Base Function
BIM ビューワー機能
ウォークスルー
フライモード
BIM情報表示機能
BIM表示情報フィルタ機能
テクスチャ、ライトの表示切替
太陽シミュレーション
距離計測機能
AR/VR
BIM 同期機能
マルチユーザー連携
マルチユーザー表示機能
アバター表示
フォローモード
音声通話機能
メモ機能 New
New
URP/HDRP 対応
ユーザーによる
独自機能の追加
BIM 変換読込
BIM プロジェクト
管理機能
Unity Pro Project
(Static App)
ウォークスルー 無し
BIM情報表示機能 無し
BIM表示情報フィルタ機能 無し
テクスチャ、ライトの表示切替
太陽シミュレーション 無し
AR/VR 無し
全て独自実装が必要
Unity Pro
License
Develop
License
Unity Pro
License
Develop
License
開発時
モデル埋込
実行時読み込み
Reflect
Server
Deploy
License
37

38. 開発向け Github
公開している リポジトリ（Github）は参照アプリケーションです。
Unity Reflect をベースとした、
独自のアプリケーションを開発（カスタマイズ）する方法のベースです。
Unity Reflectので動作する機能が全て入っています。
公開されている、Unity Reflect Review を開発するために、
Unity 社内でまったく同じプロセスを使用しています。
38
Clone the public github repository
※このリポジトリは Git LFS を使用しています。
すべてのファイルを取得するために Git LFS を導入してクロ
ーンしてください。
Githubの「Download Zip」を行うと、データが不足し、UIが
正常に描画されません。

39. Generative
Art
—
Made
with
Unity
まずはReflect Reviewを試してみよう！
Unity Reflect
