Unity Reflect を扱うための基礎を詳しく、また易しく解説します。 ライセンスの取得から書き出し方法、VR/AR での閲覧まで幅広く取り扱います。 Unity Reflect を直ぐに始められる基礎知識を網羅した概要編となっております。 Unity Reflect 関連リンク集 Unity for Industry : https://industry.unity3d.jp/ Unity Reflect HP : https://unity.com/ja/products/unity-reflect Unity for Pro : https://forpro.unity3d.jp/ Unity BLOG AEC : https://blogs.unity3d.com/jp/category/aec/ Unity in AEC Public Roadmap : https://portal.productboard.com/ryk149xi2qtmns5iehpngb6u/ Unity Reflect ユーザーマニュアル : https://docs.unity3d.com/reflect/manual/index.html 担当：竹内一生 , 高橋忍 想定時間：60分

1. Generative
Art
—
Made
with
Unity

2. a
Developer Advocate - AEC
竹内一生 / Takeuchi Issey
自己紹介
高橋 忍 / Takahashi Shinobu
Project Manager

3. Generative
Art
—
Made
with
Unity
Unity × 建築
4
建築革命、ついに登場!

4. Generative
Art
—
Made
with
Unity

6. Generative
Art
—
Made
with
Unity
構成とその特徴
7
Unity Reflect

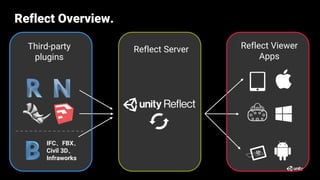

7. Reflect Viewer
Apps
Reflect Server
Third-party
plugins
Reflect Overview.
IFC、FBX、
Civil 3D、
Infraworks

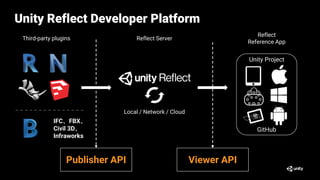

8. Reflect
Reference App
Reflect Server
Third-party plugins
Publisher API Viewer API
Unity Project
GitHub
Local / Network / Cloud
IFC、FBX、
Civil 3D、
Infraworks
Unity Reflect Developer Platform

9. Plugins Dynamic App Static App
BIMデータのすべての
情報を欠落なく即座に
書き出し可能
※モデルにて一部例外
あり
BIMデータをリアルタ
イムに読み込み、変更
することが可能なアプ
リケーション
頻繁に変わるモデルに
最適
BIMデータを埋め込ん
だ
ランタイムアプリケー
ション
事前にモデルを読み込
んであるため、リアル
タイムに変更すること
は不可
Reflect Server
BIMデータ、閲覧可能
権限などの情報を
Reflectサーバーで保管

10. Generative
Art
—
Made
with
Unity
Reflect Viewer 紹介
12
Unity Reflect

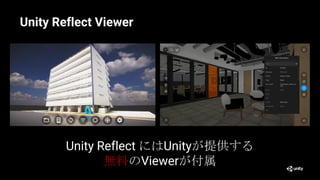

11. Unity Reflect Viewer
Unity Reflect にはUnityが提供する
無料のViewerが付属

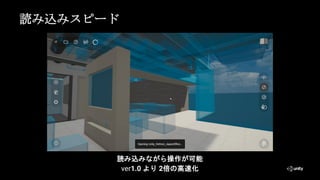

12. 読み込みスピード
読み込みながら操作が可能
ver1.0 より 2倍の高速化

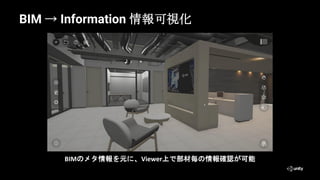

13. BIM → Information 情報可視化
BIMのメタ情報を元に、Viewer上で部材毎の情報確認が可能

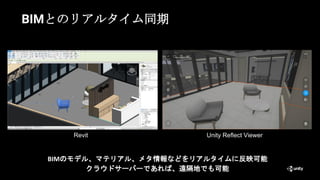

14. BIMとのリアルタイム同期
BIMのモデル、マテリアル、メタ情報などをリアルタイムに反映可能
クラウドサーバーであれば、遠隔地でも可能
Revit Unity Reflect Viewer

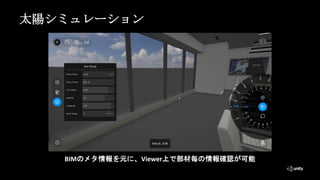

15. 太陽シミュレーション
BIMのメタ情報を元に、Viewer上で部材毎の情報確認が可能

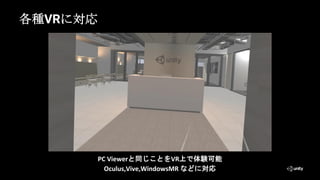

16. 各種VRに対応
PC Viewerと同じことをVR上で体験可能
Oculus,Vive,WindowsMR などに対応

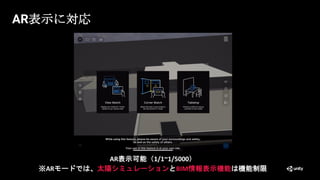

17. AR表示に対応
AR表示可能（1/1~1/5000）
※ARモードでは、太陽シミュレーションとBIM情報表示機能は機能制限

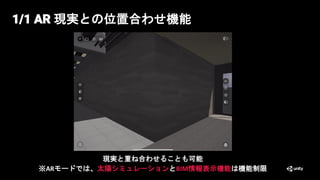

18. 1/1 AR 現実との位置合わせ機能
現実と重ね合わせることも可能
※ARモードでは、太陽シミュレーションとBIM情報表示機能は機能制限

19. Generative
Art
—
Made
with
Unity
Reflect ライセンスの扱い
22
Unity Reflect

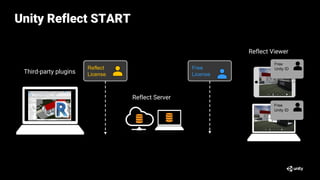

20. Unity Reflect START
Reflect
License
Reflect Server
Free
Unity ID
Free
Unity ID
Free
License
Third-party plugins
Reflect Viewer

21. Generative
Art
—
Made
with
Unity
Unity ID 設定
24
Unity Reflect

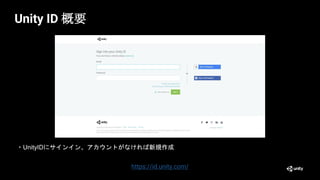

22. Unity ID 概要
https://id.unity.com/
・UnityIDにサインイン、アカウントがなければ新規作成

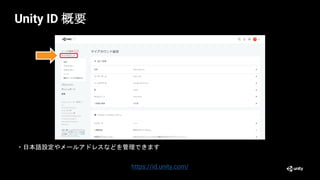

23. ・日本語設定やメールアドレスなどを管理できます
https://id.unity.com/
Unity ID 概要

24. ・個人であれば、1人の組織、
・会社であれば、複数人（メンバー）の組織があります
https://id.unity.com/
Unity ID 概要

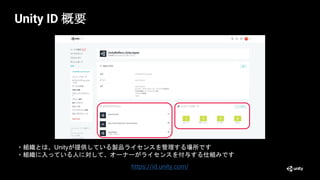

25. ・組織とは、Unityが提供している製品ライセンスを管理する場所です
・組織に入っている人に対して、オーナーがライセンスを付与する仕組みです
https://id.unity.com/
Unity ID 概要

26. Unity ID 組織へ招待
・Unity Reflectのライセンスは組織で管理されます
・組織に居ない場合は、招待する必要があります（UnityIDが必要）
https://id.unity.com/

27. Unity ID 組織へ招待
・オーナー権限の人が招待します
・Unity Reflectを使う場合はManager以上の権限を付与してください
https://id.unity.com/

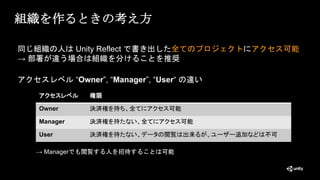

28. 組織を作るときの考え方
同じ組織の人は Unity Reflect で書き出した全てのプロジェクトにアクセス可能
→ 部署が違う場合は組織を分けることを推奨
アクセスレベル “Owner”, “Manager”, “User“ の違い
アクセスレベル 権限
Owner 決済権を持ち、全てにアクセス可能
Manager 決済権を持たない、全てにアクセス可能
User 決済権を持たない、データの閲覧は出来るが、ユーザー追加などは不可
→ Managerでも閲覧する人を招待することは可能

29. Generative
Art
—
Made
with
Unity
トライアル / 購入
32
Unity Reflect

30. Unity Reflect ライセンス種類
オフライン ＆ Unity初期サポート
https://industry.unity3d.jp/
オンラインストア
https://unity.com/ja/products/unity-reflect
オンライン
個人向け
カード決済
オフライン
法人向け
請求書

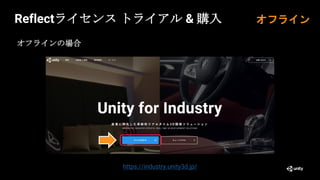

31. Reflectライセンス トライアル & 購入
オフラインの場合
https://industry.unity3d.jp/
オフライン

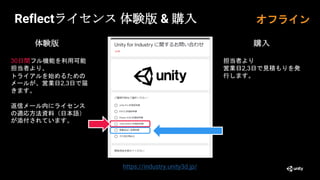

32. Reflectライセンス 体験版 & 購入
体験版
https://industry.unity3d.jp/
30日間フル機能を利用可能
担当者より、
トライアルを始めるための
メールが、営業日2,3日で届
きます。
返信メール内にライセンス
の適応方法資料（日本語）
が添付されています。
購入
担当者より
営業日2,3日で見積もりを発
行します。
オフライン

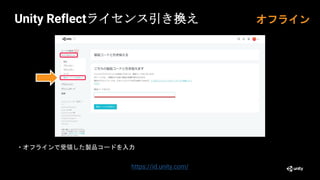

33. Unity Reflectライセンス引き換え
・オフラインで受領した製品コードを入力
https://id.unity.com/
オフライン

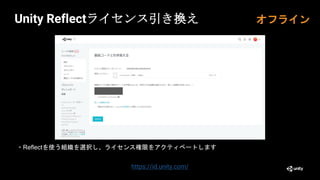

34. ・Reflectを使う組織を選択し、ライセンス権限をアクティベートします
https://id.unity.com/
Unity Reflectライセンス引き換え オフライン

35. Reflectライセンス トライアル & 購入
オンラインの場合
https://unity.com/ja/products/unity-reflect
購入 体験版

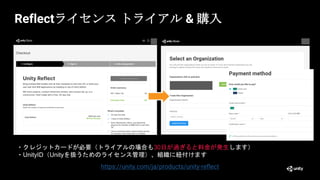

36. Reflectライセンス トライアル & 購入
https://unity.com/ja/products/unity-reflect
・クレジットカードが必要（トライアルの場合も30日が過ぎると料金が発生します）
・UnityID（Unityを扱うためのライセンス管理）、組織に紐付けます
Unity ID

37. Generative
Art
—
Made
with
Unity
Reflect ライセンス 付与
40
Unity Reflect

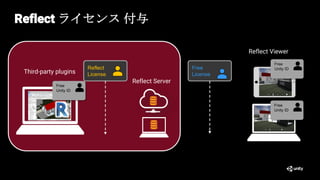

38. Reflect ライセンス 付与
Reflect
License
Reflect Server
Free
Unity ID
Free
Unity ID
Free
License
Third-party plugins
Reflect Viewer
Free
Unity ID

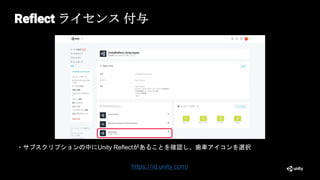

39. Reflect ライセンス 付与
・サブスクリプションの中にUnity Reflectがあることを確認し、歯車アイコンを選択
https://id.unity.com/

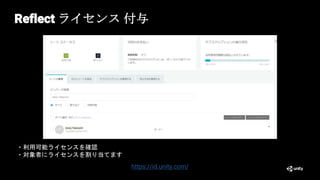

40. Reflect ライセンス 付与
・利用可能ライセンスを確認
・対象者にライセンスを割り当てます
https://id.unity.com/

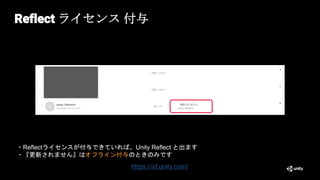

41. Reflect ライセンス 付与
・Reflectライセンスが付与できていれば、Unity Reflect と出ます
・『更新されません』はオフライン付与のときのみです
https://id.unity.com/

42. Generative
Art
—
Made
with
Unity
Unity Reflect プラグイン
セットアップ
45
Unity Reflect

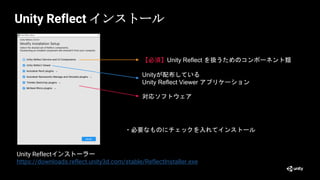

43. Unity Reflect インストール
Unity Reflectインストーラー
https://downloads.reflect.unity3d.com/stable/ReflectInstaller.exe
【必須】Unity Reflect を扱うためのコンポーネント類
Unityが配布している
Unity Reflect Viewer アプリケーション
対応ソフトウェア
・必要なものにチェックを入れてインストール

44. Unity Reflect ソフトウェア
Autodesk BIM360
IFC、FBX、Civil 3D、Infraworks
Reflect 対応ソフト一覧
Autodesk Revit 2018~2021
Autodesk Navisworks 2018~2021
McNeel Rhinoceros 6
Trimble SketchUp 2019~2020

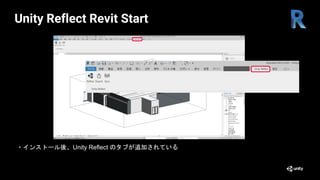

45. ・インストール後、Unity Reflect のタブが追加されている
Unity Reflect Revit Start

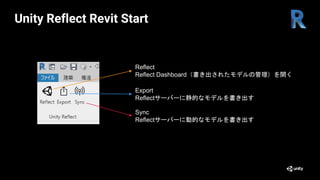

46. Unity Reflect Revit Start
Reflect
Reflect Dashboard（書き出されたモデルの管理）を開く
Export
Reflectサーバーに静的なモデルを書き出す
Sync
Reflectサーバーに動的なモデルを書き出す

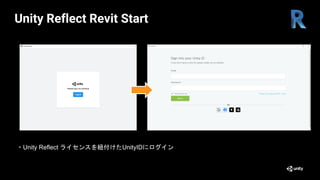

47. Unity Reflect Revit Start
・Unity Reflect ライセンスを紐付けたUnityIDにログイン

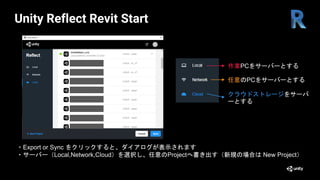

48. ・Export or Sync をクリックすると、ダイアログが表示されます
・サーバー（Local,Network,Cloud）を選択し、任意のProjectへ書き出す（新規の場合は New Project）
Unity Reflect Revit Start
作業PCをサーバーとする
任意のPCをサーバーとする
クラウドストレージをサーバ
ーとする

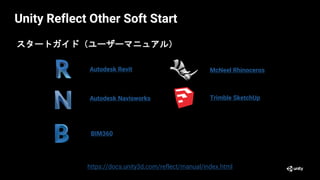

49. Unity Reflect Other Soft Start
https://docs.unity3d.com/reflect/manual/index.html
BIM360
スタートガイド（ユーザーマニュアル）
Autodesk Revit
Autodesk Navisworks
McNeel Rhinoceros
Trimble SketchUp

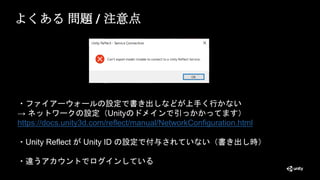

50. よくある 問題 / 注意点
・ファイアーウォールの設定で書き出しなどが上手く行かない
→ ネットワークの設定（Unityのドメインで引っかかってます）
https://docs.unity3d.com/reflect/manual/NetworkConfiguration.html
・Unity Reflect が Unity ID の設定で付与されていない（書き出し時）
・違うアカウントでログインしている

51. Generative
Art
—
Made
with
Unity
Reflect Viewer 閲覧者の登録
54
Unity Reflect

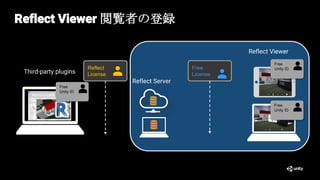

52. Reflect Viewer 閲覧者の登録
Reflect
License
Reflect Server
Free
Unity ID
Free
Unity ID
Free
License
Third-party plugins
Reflect Viewer
Free
Unity ID

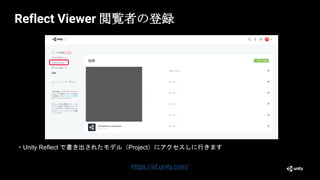

53. Reflect Viewer 閲覧者の登録
・Unity Reflect で書き出されたモデル（Project）にアクセスしに行きます
https://id.unity.com/

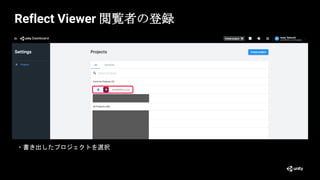

54. Reflect Viewer 閲覧者の登録
・書き出したプロジェクトを選択

55. Reflect Viewer 閲覧者の登録
・Users を選択

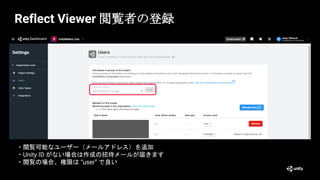

56. Reflect Viewer 閲覧者の登録
・閲覧可能なユーザー（メールアドレス）を追加
・Unity ID がない場合は作成の招待メールが届きます
・閲覧の場合、権限は “user” で良い

57. Generative
Art
—
Made
with
Unity
Reflect Viewer
セットアップ
60
Unity Reflect

58. Unity Reflect Viewer Start
Viewerログイン
・Reflect Viewer 起動、人のアイコンをクリックしてログイン画面を表示（Webブラウザ）
・Unity Reflect ライセンスを紐付けたUnityID or 管理者から招待されているUnityID でログイン
Webブラウザ

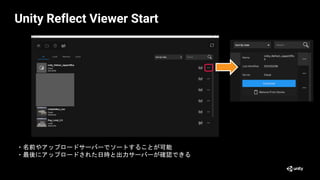

59. Unity Reflect Viewer Start
・名前やアップロードサーバーでソートすることが可能
・最後にアップロードされた日時と出力サーバーが確認できる

60. Generative
Art
—
Made
with
Unity
Unity Reflect 価格について
63
Unity Reflect

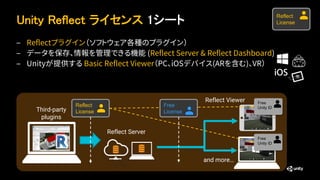

61. Unity Reflect ライセンス 1シート
Reflect
License
Reflect
License
– Reflectプラグイン（ソフトウェア各種のプラグイン）
– データを保存、情報を管理できる機能 (Reflect Server & Reflect Dashboard)
– Unityが提供する Basic Reflect Viewer（PC、iOSデバイス(ARを含む)、VR）
Reflect Server
and more…
Free
Unity ID
Free
Unity ID
Free
License
Third-party
plugins
Reflect Viewer

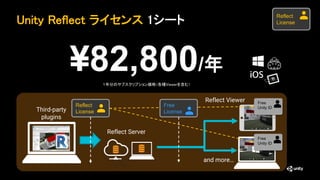

62. ¥82,800/年
１年分のサブスクリプション価格（各種Viewerを含む）
Unity Reflect ライセンス 1シート
Reflect
License
Reflect
License
Reflect Server
and more…
Free
Unity ID
Free
Unity ID
Free
License
Third-party
plugins
Reflect Viewer

63. Generative
Art
—
Made
with
Unity
Unity Reflect 今後の機能について
66
Unity Reflect

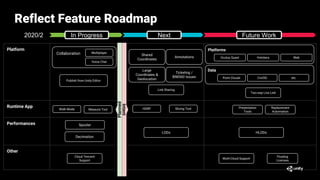

64. Platform
Runtime App
Performances
Other
Platforms
In Progress Next Future Work
Collaboration
Voice Chat
Ticketing /
BIM360 Issues
Shared
Coordinates
Two-way Live Link
Oculus Quest
Publish from Unity Editor
Decimation
LODs HLODs
Floating
Licenses
PlannedIntent
Measure Tool Slicing Tool
Spooler
Cloud Tencent
Support
Annotations
HDRP
Walk Mode
Large
Coordinates &
Geolocation
Multiplayer
Multi-Cloud Support
Presentation
Tools
Replacement
Automation
Hololens Web
Data
Point Clouds Civil3D etc.
Link Sharing
Reflect Feature Roadmap
2020/2

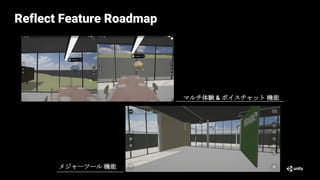

65. Reflect Feature Roadmap
マルチ体験 & ボイスチャット 機能
メジャーツール 機能

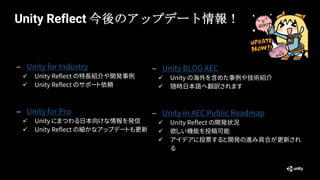

66. – Unity for Industry
✓ Unity Reflect の特長紹介や開発事例
✓ Unity Reflect のサポート依頼
– Unity for Pro
✓ Unity にまつわる日本向けな情報を発信
✓ Unity Reflect の細かなアップデートも更新
Unity Reflect 今後のアップデート情報！
– Unity BLOG AEC
✓ Unity の海外を含めた事例や技術紹介
✓ 随時日本語へ翻訳されます
– Unity in AEC Public Roadmap
✓ Unity Reflect の開発状況
✓ 欲しい機能を投稿可能
✓ アイデアに投票すると開発の進み具合が更新され
る
