先進的なルックデベロップメント
講演動画：https://www.youtube.com/watch?v=guCw5zsaJHM 2018年10月14日に行われた「UNREAL FEST EAST 2018」における弊社Minの講演で使用されたスライドです。 ●公式サイト https://unrealengine.jp/unrealfest/ ＝＝＝ アンリアルエンジンを用いたルックデベロップメント技法を学ぶことができます。適切なライティングとレンダリング設定により、リアルタイム用のフォトリアルな見た目が実現できます。どのように設定し、リアルタイム用に最適化し、最も品質の高い見た目を得る方法についてお話します。本セッションでは下記の項目が取り上げられます。 ・PBRの基礎 ・静的 vs 動的ライティング ・マテリアルのTIPS ・レンダリング設定
![[CEDEC2018] UE4アニメーションシステム総おさらい](https://cdn.slidesharecdn.com/ss_thumbnails/animationsystem-180823080249-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2017] UE4プロファイリングツール総おさらい（グラフィクス編）](https://cdn.slidesharecdn.com/ss_thumbnails/ue4profilingbasiccedec2017-170831013144-thumbnail.jpg?width=640&height=640&fit=bounds)
先進的なルックデベロップメント
- 1.
- 2. 自己紹介 Min Oh（ミン・オー） ⋅ UnrealEnterpriseチームのテクニカルアーティストです。 ‐ 産業分野における製品ビジュアル化が専門 ‐ The Speed of Light（ポルシェ）、The Human Race（GMカマロ）、マクラーレン 570Sコンフィギュレータ、A Boy and His Kite Eメール：min.oh@epicgames.com
- 3.
- 4. アウトライン ルックデベロップメントの様々な技術 ⋅ ルックデブとは?なぜルックデブなのか?―サンプル紹介 ⋅ ルックデブ・シーンのレファレンスイメージ ⋅ルックデブ・シーンのセットアップ（UE4デモ） ⋅ 自動車素材パック
- 5. ⋅ ゲームエンジン初心者 ⋅ リアルな画像がなかなかできない ⋅なかなか上達しない ⋅ CGっぽすぎ、ゲームっぽすぎ ➝ クリエイティブに走る前に守るべきルールがある よくある問題
- 6.
- 7. サンプル ⋅ The Speedof Light ⋅ The Human Race ⋅ キャプテン・ファズマ （スター・ウォーズのリフレクションデモ） ⋅ Siren-アンディ・サーキスのデモ
- 8. The Speed ofLight
- 9. The Speed ofLight
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.
- 22.
- 23.
- 24.
- 25.
- 26.
- 27.

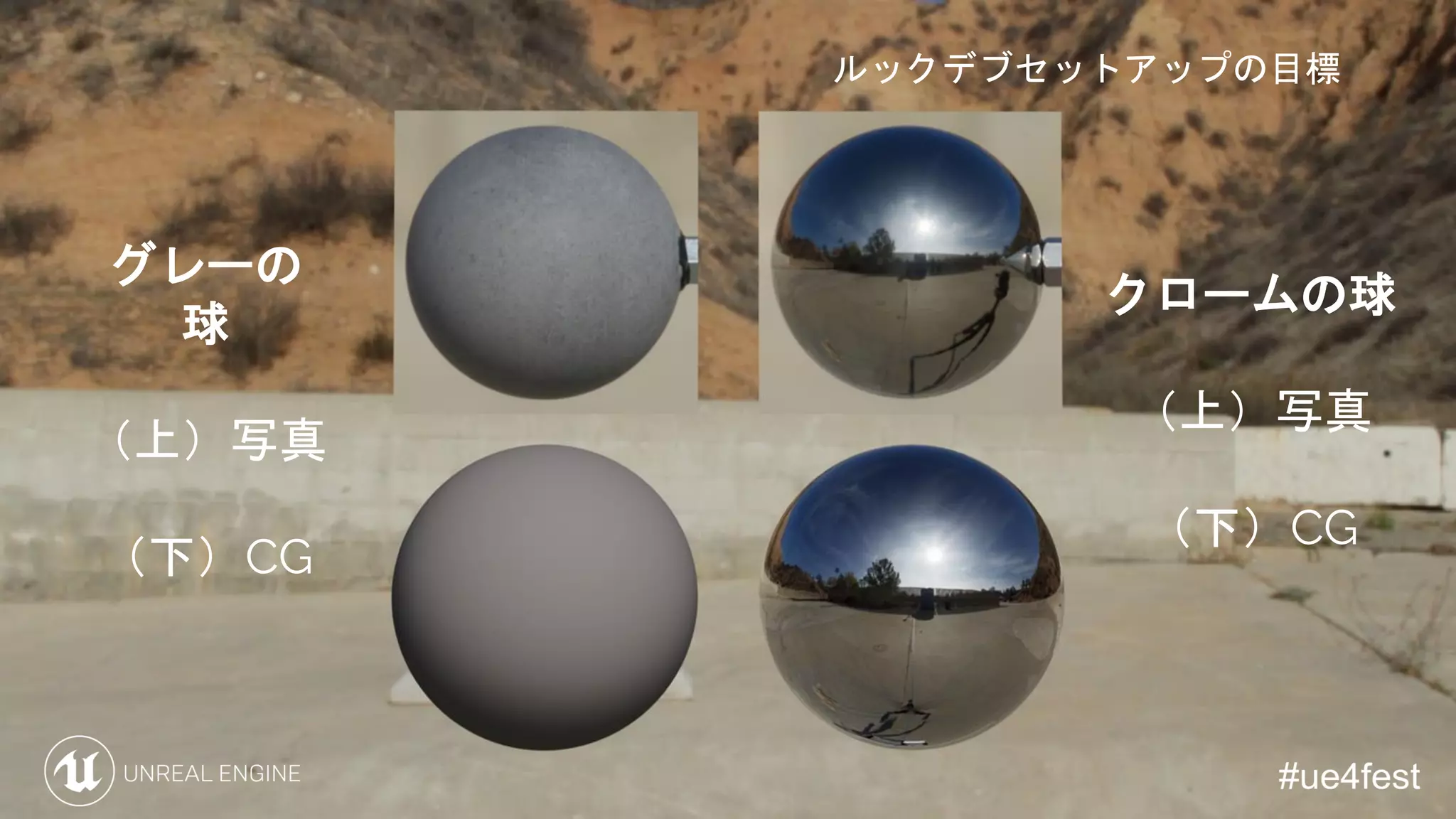

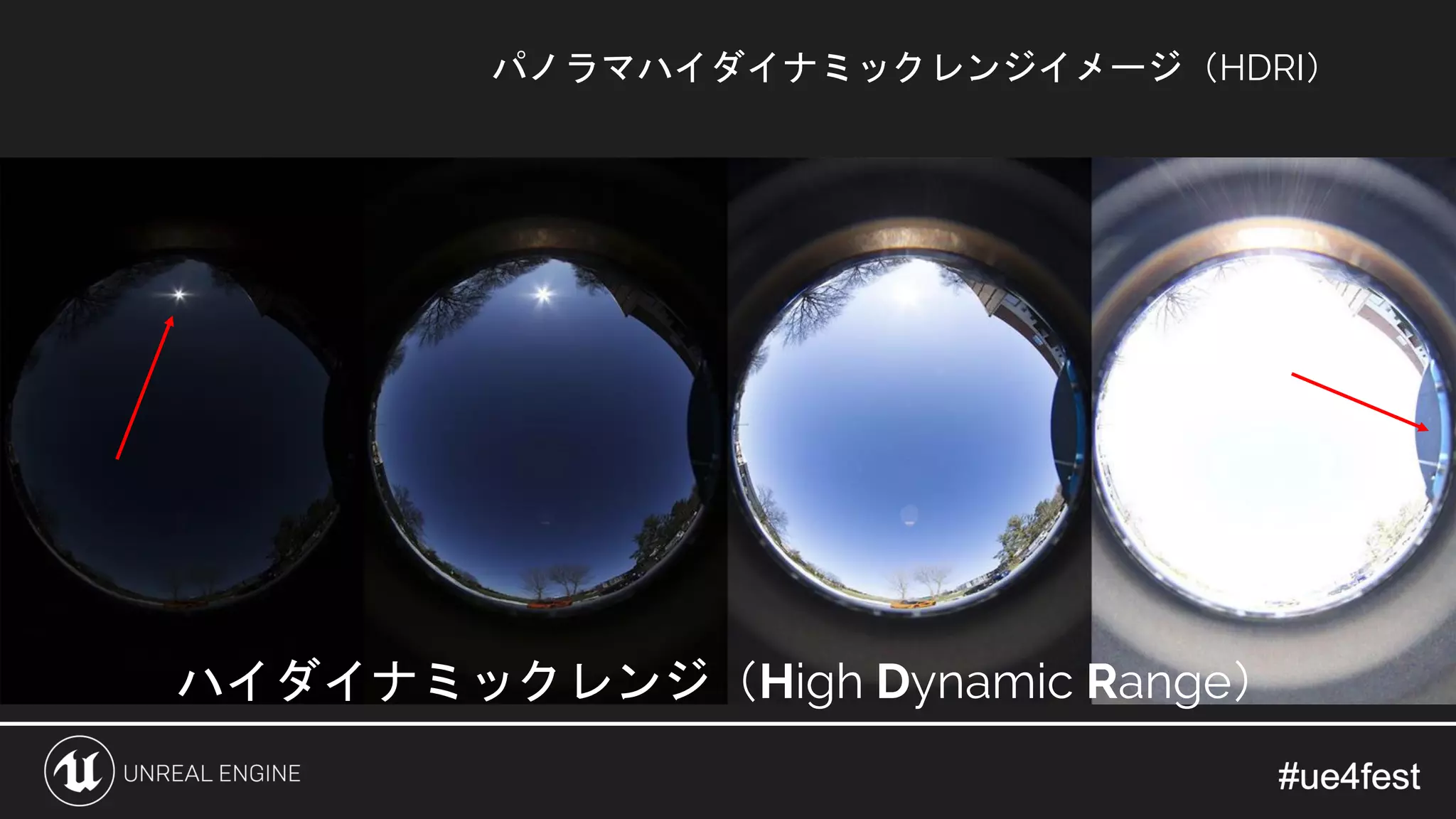

- 28. レファレンスイメージ レファレンスイメージとは? 1. グレーの球 2. クロームの球 3.パノラマハイダイナミックレンジイメージ （HDRI） 4. カラーチェッカー
- 29. グレーの球 グレーの球 ⋅ 太陽の方角 ⋅ 影のフォールオフ ⋅ミッドグレー18% ⋅ 自作LabSphere ディフューズ99%の球
- 30. クロームの球 クロームの球 ⋅ 太陽の位置 ⋅ スカイドームの方向 ⋅スカイライトの強さ
- 31.
- 32.
- 33.
- 34.
- 35.

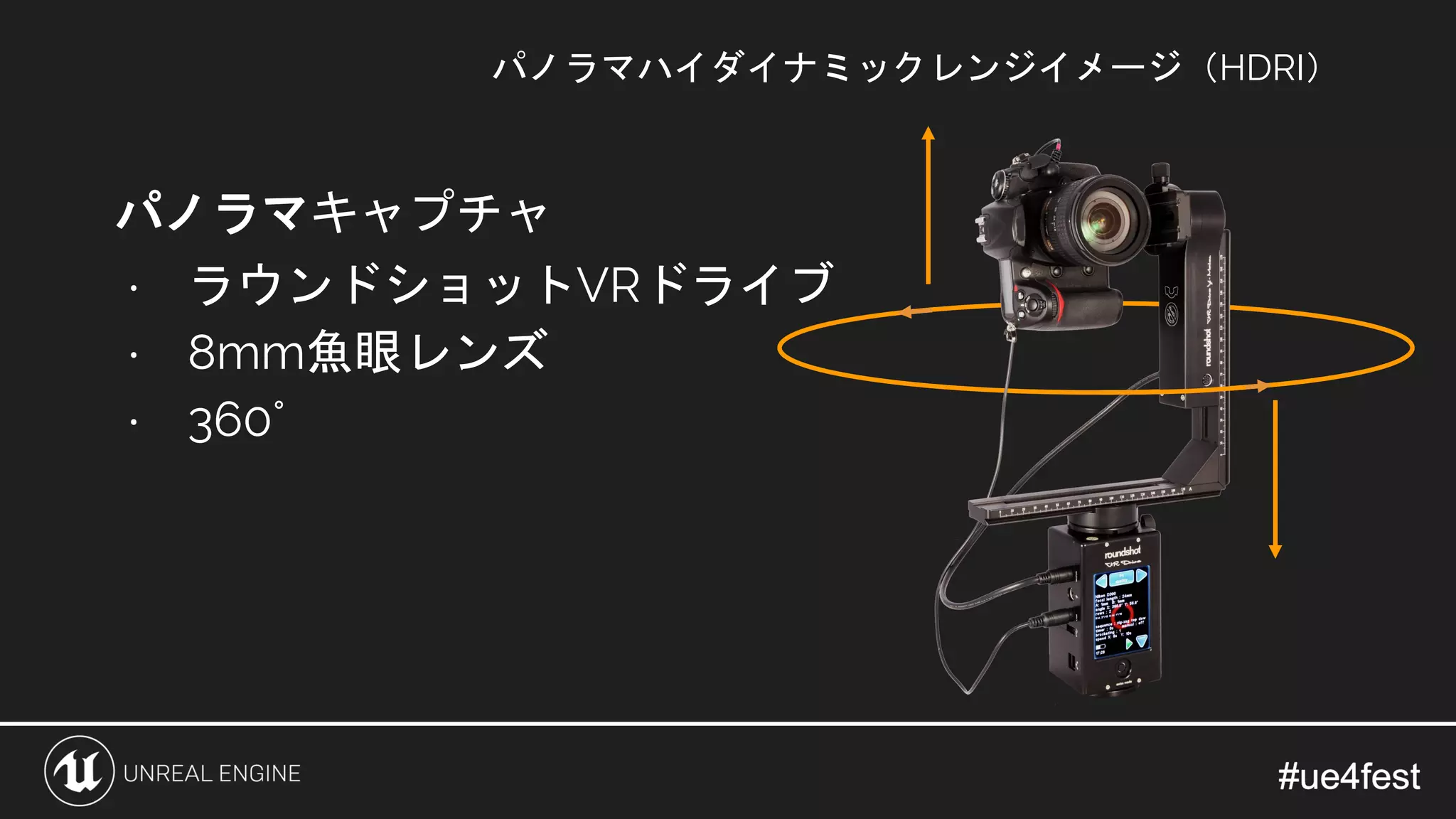

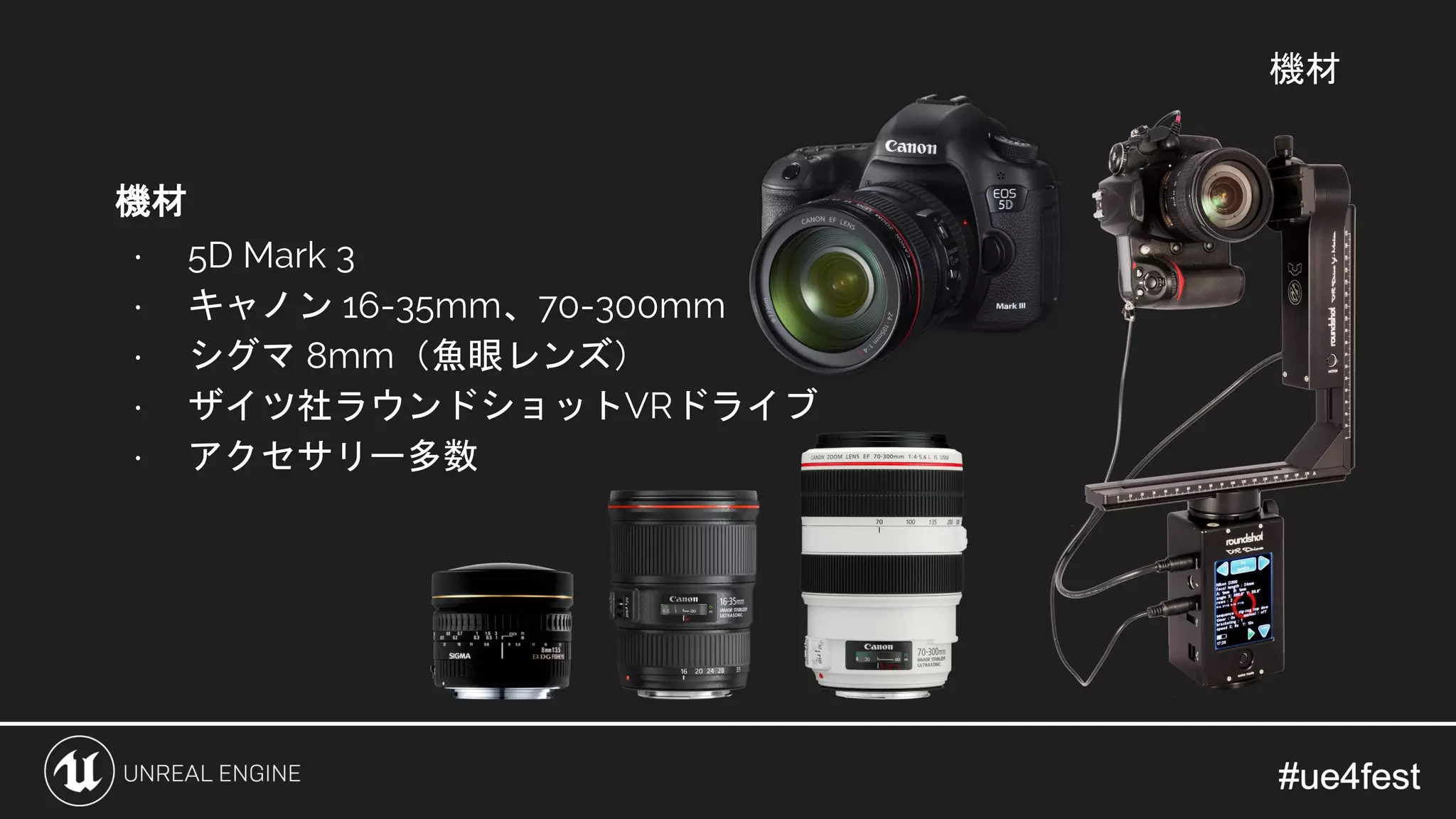

- 36. 機材 機材 ⋅ 5D Mark3 ⋅ キャノン 16-35mm、70-300mm ⋅ シグマ 8mm（魚眼レンズ） ⋅ ザイツ社ラウンドショットVRドライブ ⋅ アクセサリー多数
- 37.

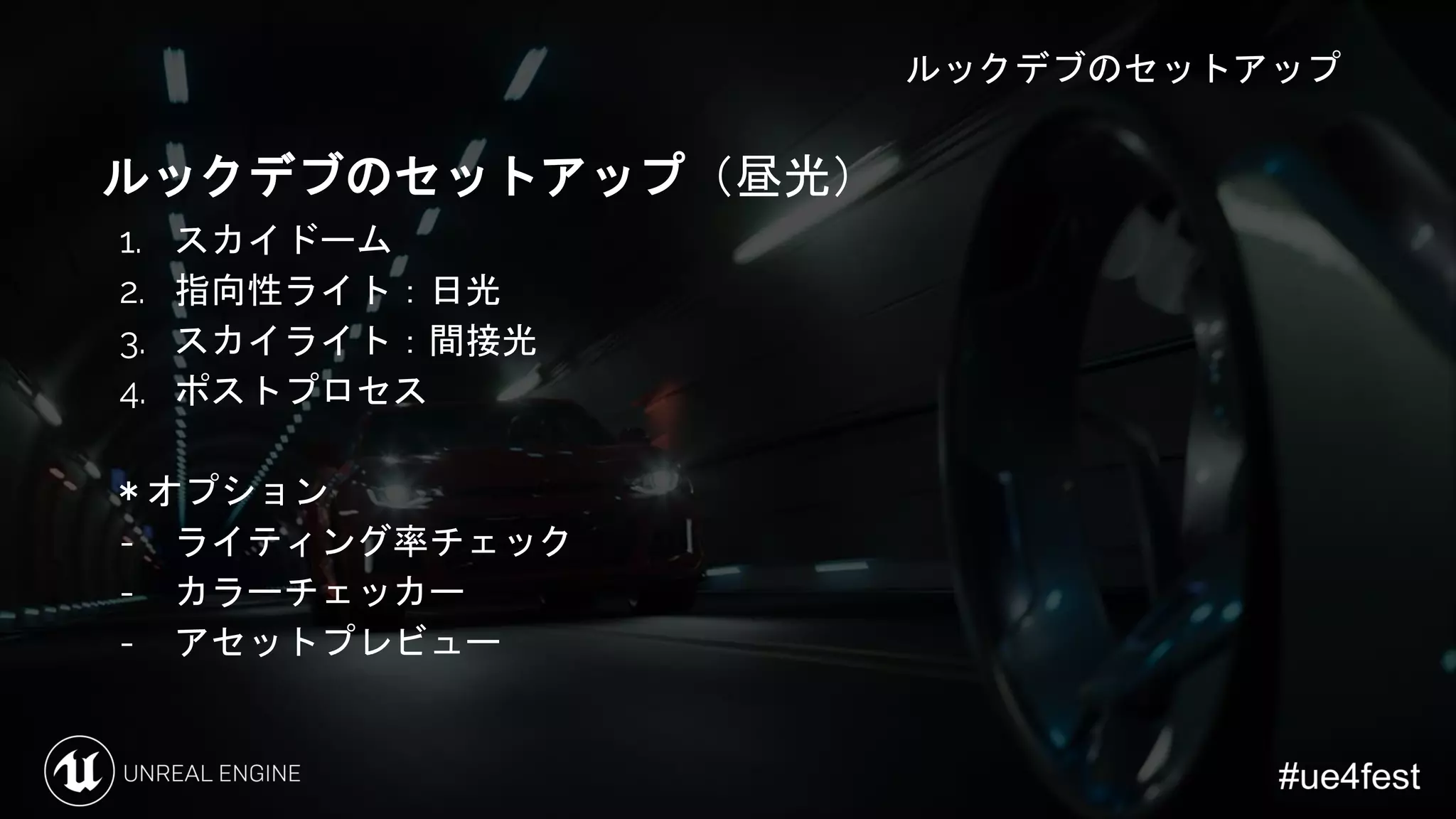

- 38. ルックデブのセットアップ ルックデブのセットアップ（昼光） 1. スカイドーム 2. 指向性ライト：日光 3.スカイライト：間接光 4. ポストプロセス ＊オプション - ライティング率チェック - カラーチェッカー - アセットプレビュー
- 39. ルックデブのセットアップ—スカイドーム スカイドーム ⋅ 球状スタティックメッシュ ⋅ 反転の標準方向 ⋅光の当たらない素材 ⋅ HDRI用エミッシブ 標準の方向 スカイドーム
- 40. ルックデブのセットアップ—日光強度 日光強度 ⋅ 指向性ライト ⋅ 半球→pi(π) = 3.1415 ⋅ 最少ラフネス値 スカイドー ム（ビジュ アル） 指向性ライト（日光）
- 41.
- 42.
- 43. ポストプロセス ルックデブセットアップのポストプロセス ⋅ ビネット・グレイン・モーションぶれ・レンズフレ アはOFF ⋅ 露出—下限：1、上限：1、バイアス：0 ⋅AO/SSRはOFF → これでニュートラルなライティングを実現
- 44. ルックデブのセットアップ—ライティング率 ライティング率—昼光 ⋅ 日光EV -シャドウEV = x （差） ⋅ 2のx乗 = ライティング率 ⋅ 15EV - 13EV = 2EV 2x = 4 ⋅ 日光（スカイライト含む）：シャドウ = 4：1 ⋅ 日向 - スカイライト = 4 - 1 = 3 ⋅ 日光：シャドウ = 3 : 1
- 45.
- 46.
- 47.

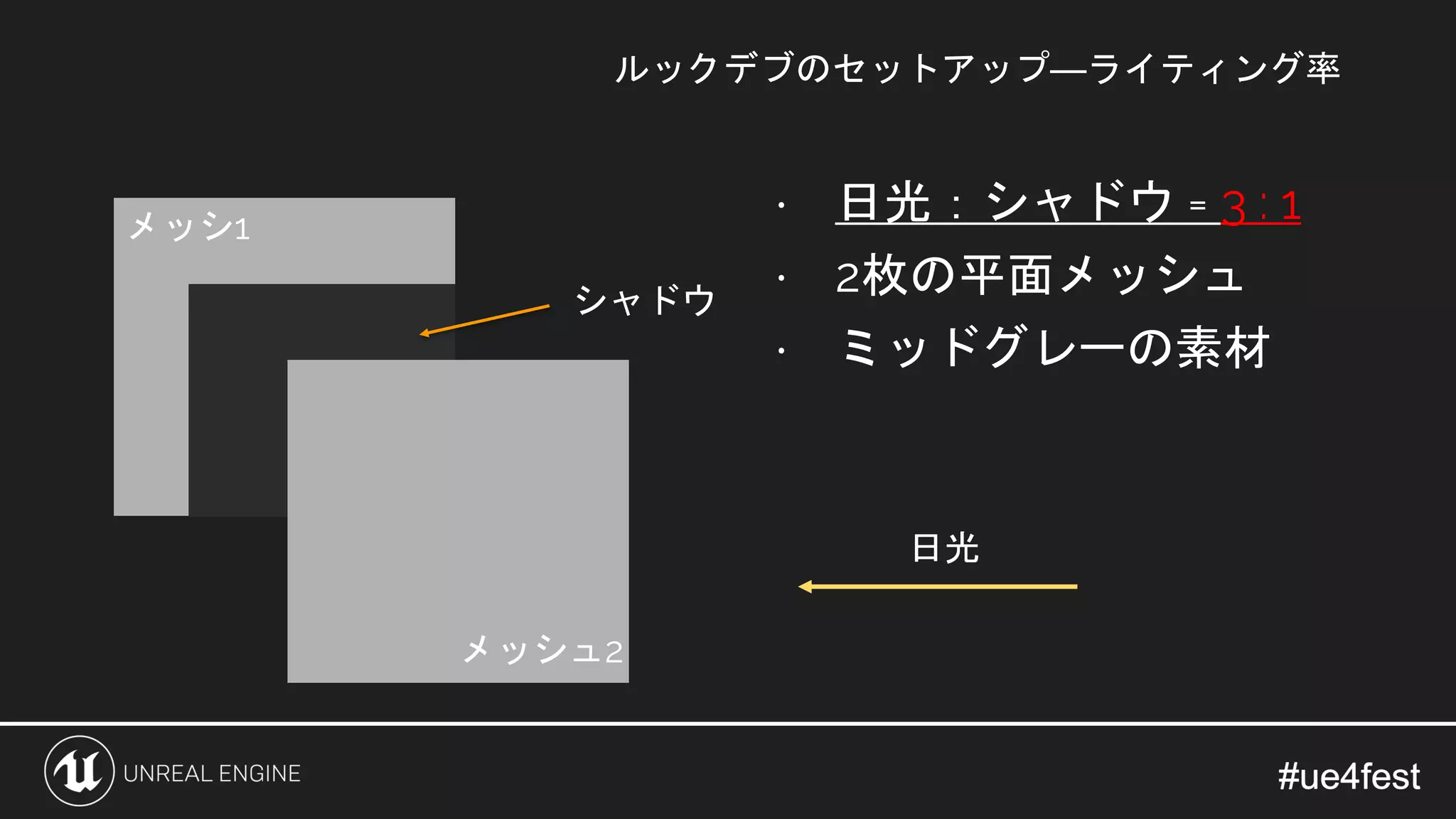

- 48. ルックデブのセットアップ—ライティング率 ⋅ 日光：シャドウ =3 : 1 ⋅ 2枚の平面メッシュ ⋅ ミッドグレーの素材 日光 シャドウ メッシュ2 メッシ1
- 49.
- 50.
- 51.
- 52.
- 53.
- 54.
- 55.
- 56.
- 57.
- 58.
- 59.
- 60.
- 61. おさらい 今日ご紹介したのは ⋅ なぜルックデブなのか?―サンプル紹介 ⋅ レファレンス：グレー球・クローム球／HDRI／カラーチェッカー ⋅ルックデブのセットアップ - スカイドーム、スカイライト、指向性ライト、ポストプロセス、 ライティング率 ⋅ 自動車素材パック
- 62.
