建築デジタルツインを叶える Unity Reflect をご紹介します。 Unity Reflect が進化し、便利さが大きく向上しました。 前バージョンから現バージョンまで Unity Reflect の持つ機能を紹介します。 今回の内容は、Unity Reflect の基礎を詳しく、また易しく解説します。 Unity Reflect とは何か。基礎知識を網羅した概要編となっております。

1. 竹内 一生 ｜ Developer Advocate - AEC ｜
高橋 忍 ｜ Project Manager ｜
v3.0
Unity Reflect Review /
Develop
基本機能のご紹介

2. a
Developer Advocate - AEC
竹内一生 / Takeuchi Issey
高橋 忍 / Takahashi Shinobu
Project Manager
自己紹介

3. Unity について
リアルタイム３D描画エンジンを搭載した、
統合型開発ツール
Unity Editor
リアルタイム３D
デジタルツイン
ゲーム
メタバース 機械学習
アート
デジタルヒューマン
3

4. Unity Reflect Review
設計レビュー中にうまくコミュニケーションを取り、プ
ロジェクトの関係者とより効率的に共同制作を進め、
コストのかかるミスを回避して、より迅速に調整でき
るようにします。

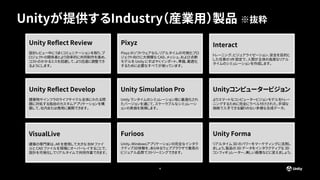

Unityが提供するIndustry（産業用）製品 ※抜粋
4
Unity Reflect Develop
建築物やインフラのライフサイクル全体にわたる問
題に対処する独自のカスタムアプリケーションを構
築して、社内または商用に展開できます。
VisualLive
建築の専門家は、AR を使用して大きな BIM ファイ
ルと CAD ファイルを現場にオーバーレイすることで、
設計を可視化してリアルタイムで共同作業できます。
Pixyz
Pixyz のソフトウェアなら、リアルタイムの可視化プロ
ジェクト向けに大規模な CAD、メッシュ、および点群
モデルを Unity にすばやくインポート、準備、最適化
するために必要なすべてが揃っています。
Interact
トレーニング、ビジュアライゼーション、安全を目的と
した任意の VR 設定で、人間が主体の高度なリアル
タイムのシミュレーションを作成します。
Unity Simulation Pro
Unity ランタイムのシミュレーション用に最適化され
たバージョンを通じて、スケーラブルなシミュレーシ
ョンの真価を発揮します。
Unityコンピュータービジョン
よりスマートなコンピュータービジョンモデルをトレー
ニングするために完全にラベル付けされた、手頃な
価格で入手できる偏りのない多様な合成データ。
Furioos
Unity、Windowsアプリケーションの完全なインタラ
クティブ3D体験を、あらゆるウェブブラウザで最高の
ビジュアル品質でストリーミングできます。
Unity Forma
リアルタイム 3D のパワーをマーケティングに活用し
ましょう。製品の 3D データをインタラクティブな 3D
コンフィギュレーター、美しい画像などに変えましょう。

5. Generative
Art
—
Made
with
Unity
BIM活用のための開発不要なソリューション
Unity Reflect

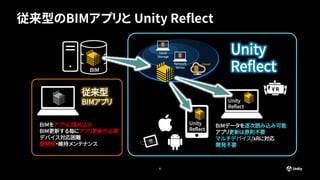

6. 従来型のBIMアプリと Unity Reflect
6
Unity
Reflect
Unity
Reflect
BIM
BIMをアプリに埋め込み
BIM更新する毎にアプリ更新が必要
デバイス対応困難
要開発・維持メンテナンス
従来型
BIMアプリ
Unity
Reflect
BIMデータを逐次読み込み可能
アプリ更新は原則不要
マルチデバイス/xRに対応
開発不要

7. Unity Reflect を使った作業の流れ
BIM更新
しました
アプリ更新
しますね
アプリOK
BIMもOK
便利です！
設計
担当
開発
担当
(委託)
現場
作業者
BIM更新
しました
お、もう
先週の修正
反映されてる
BIM更新が
即反映
BIM更新
しました
プロジェクトが
復数でもOK
BIM出来
ました
復数BIMでも
対応OK
BIM更新
しました
アプリ
も便利に
なってる！
アプリ更新
しますね
開発作業と
運用を切りわけし
同時進行も

8. Unity Reflect
活用イメージ

9. Unity Reflect 対応ソフト
9
2022/2 段階
Autodesk BIM360
IFC, FBX, Civil 3D,
Infraworks, etc.
Autodesk Revit
2018*, 2019*, 2020, 2021, 2022
*Autodeskサポート外
Autodesk Navisworks 2018*,
2018*, 2019, 2020, 2021, 2022
(export only)
McNeel Rhinoceros
6 and 7
Trimble SketchUp
2019, 2020, 2021
Pixyz
30以上のフォーマット
Graphisoft ARCHICAD
24 and 25

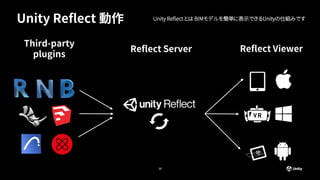

10. Unity Reflect 動作
10
Reflect Viewer
Reflect Server
Third-party
plugins
Unity Reflect とは BIMモデルを簡単に表示できるUnityの仕組みです

11. BIMデータの変換とアップロード
Reflect Viewer
Reflect Server
plugins
11

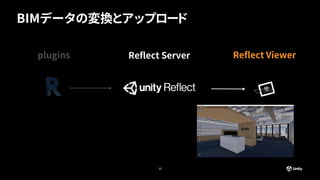

12. BIMデータの変換とアップロード
Reflect Viewer
Reflect Server
plugins
12

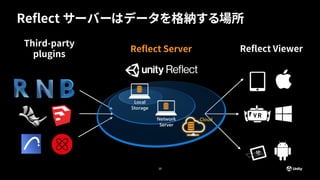

13. Reflect サーバーはデータを格納する場所
13
Reflect Server
Third-party
plugins
Reflect Viewer

14. Generative
Art
—
Made
with
Unity
ユーザータイプと利用用途に合わせた
2つのソリューション
Unity Reflect

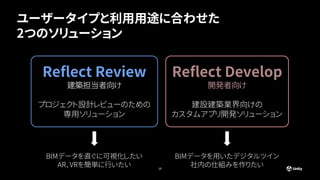

15. ユーザータイプと利用用途に合わせた
2つのソリューション
15
Reflect Review
建築担当者向け
プロジェクト設計レビューのための
専用ソリューション
BIMデータを直ぐに可視化したい
AR、VRを簡単に行いたい
BIMデータを用いたデジタルツイン
社内の仕組みを作りたい
Reflect Develop
開発者向け
建設建築業界向けの
カスタムアプリ開発ソリューション

16. Generative
Art
—
Made
with
Unity
Reflect Review 機能詳細紹介
Unity Reflect

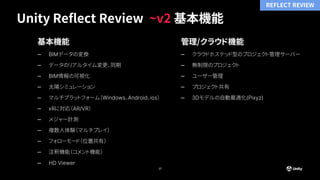

17. Unity Reflect Review ~v2 基本機能
17
基本機能
– BIMデータの変換
– データのリアルタイム変更、同期
– BIM情報の可視化
– 太陽シミュレーション
– マルチプラットフォーム（Windows、Android、ios）
– xRに対応（AR/VR）
– メジャー計測
– 複数人体験（マルチプレイ）
– フォローモード（位置共有）
– 注釈機能（コメント機能）
– HD Viewer
管理/クラウド機能
– クラウドホステッド型のプロジェクト管理サーバー
– 無制限のプロジェクト
– ユーザー管理
– プロジェクト共有
– 3Dモデルの自動最適化(Pixyz)
REFLECT REVIEW

18. Unity Reflect Review ~v2 基本機能
18
リアルタイム変更、同期
太陽シミュレーション
計測
マルチデバイス（PC/VR/AR）での
複数人体験
注釈
BIM情報の可視化
REFLECT REVIEW

19. デモ
19

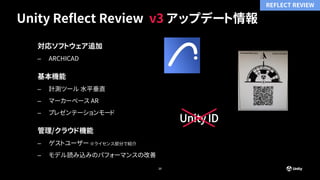

20. Unity Reflect Review v3 アップデート情報
20
対応ソフトウェア追加
– ARCHICAD
基本機能
– 計測ツール 水平垂直
– マーカーベース AR
– プレゼンテーションモード
管理/クラウド機能
– ゲストユーザー ※ライセンス部分で紹介
– モデル読み込みのパフォーマンスの改善
Unity ID
REFLECT REVIEW

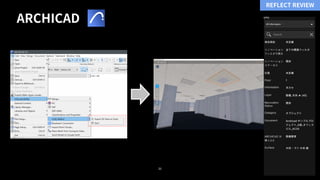

21. ARCHICAD
21
REFLECT REVIEW

22. 計測ツール 水平垂直
22
REFLECT REVIEW

23. マーカーベース AR
23
ARの位置合わせが4種類に増えました
– View Match mode
– Corner Match mode
– Tabletop AR mode
– AR Marker mode
REFLECT REVIEW

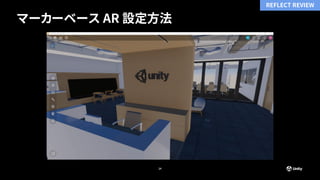

24. マーカーベース AR 設定方法
24
REFLECT REVIEW

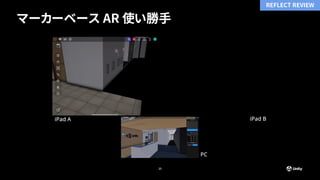

25. マーカーベース AR 使い勝手
25
REFLECT REVIEW

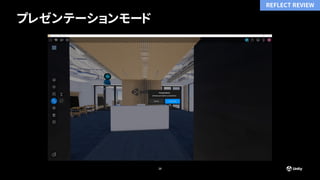

26. プレゼンテーションモード
26
REFLECT REVIEW

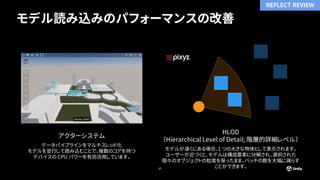

27. モデル読み込みのパフォーマンスの改善
27
アクターシステム
データパイプラインをマルチスレッド化
モデルを並行して読み込むことで、複数のコアを持つ
デバイスの CPU パワーを有効活用しています。
HLOD
（Hierarchical Level of Detail; 階層的詳細レベル）
モデルが遠くにある場合、1 つの大きな物体として表示されます。
ユーザーが近づくと、モデルは構成要素に分解され、選択された
個々のオブジェクトの粒度を保ったまま、バッチの数を大幅に減らす
ことができます。
REFLECT REVIEW

28. Generative
Art
—
Made
with
Unity
Reflect Develop
Unity Reflect

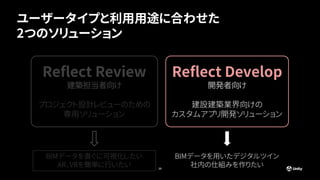

29. ユーザータイプと利用用途に合わせた
2つのソリューション
29
Reflect Review
建築担当者向け
プロジェクト設計レビューのための
専用ソリューション
BIMデータを直ぐに可視化したい
AR、VRを簡単に行いたい
BIMデータを用いたデジタルツイン
社内の仕組みを作りたい
Reflect Develop
開発者向け
建設建築業界向けの
カスタムアプリ開発ソリューション

30. 開発向け API
30
Publisher API Viewer API
REFLECT DEVELOP

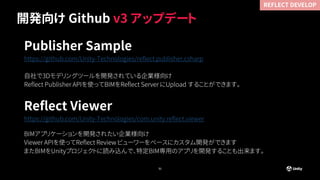

31. 開発向け Github v3 アップデート
Publisher Sample
https://github.com/Unity-Technologies/reflect.publisher.csharp
自社で3Dモデリングツールを開発されている企業様向け
Reflect Publisher APIを使ってBIMをReflect Server にUpload することができます。
Reflect Viewer
https://github.com/Unity-Technologies/com.unity.reflect.viewer
BIMアプリケーションを開発されたい企業様向け
Viewer APIを使ってReflect Review ビューワーをベースにカスタム開発ができます
またBIMをUnityプロジェクトに読み込んで、特定BIM専用のアプリを開発することも出来ます。
31
REFLECT DEVELOP

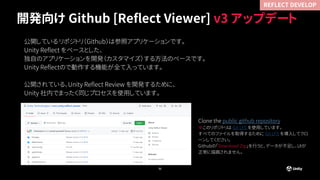

32. 開発向け Github [Reflect Viewer] v3 アップデート
公開している リポジトリ（Github）は参照アプリケーションです。
Unity Reflect をベースとした、
独自のアプリケーションを開発（カスタマイズ）する方法のベースです。
Unity Reflectので動作する機能が全て入っています。
公開されている、Unity Reflect Review を開発するために、
Unity 社内でまったく同じプロセスを使用しています。
32
Clone the public github repository
※このリポジトリは Git LFS を使用しています。
すべてのファイルを取得するために Git LFS を導入してクロ
ーンしてください。
Githubの「Download Zip」を行うと、データが不足し、UIが
正常に描画されません。
REFLECT DEVELOP

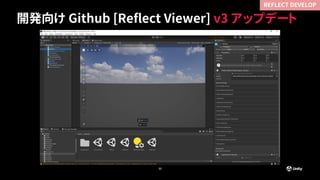

33. 開発向け Github [Reflect Viewer] v3 アップデート
33
REFLECT DEVELOP

34. ユーザータイプと利用用途に合わせた
2つのソリューション
Reflect Develop
開発者向け
建設建築業界向けの
カスタムアプリ開発用ソリューシ
ョン
Reflect Review
建築担当者向け
プロジェクト設計レビューのための
専用ソリューション

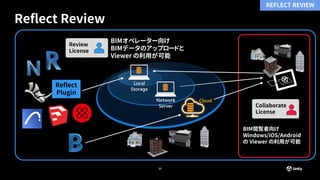

35. 35
Reflect Review
REFLECT REVIEW
Collaborate
License
Reflect
Plugin
Review
License
BIMオペレーター向け
BIMデータのアップロードと
Viewer の利用が可能
BIM閲覧者向け
Windows/iOS/Android
の Viewer の利用が可能

36. 36

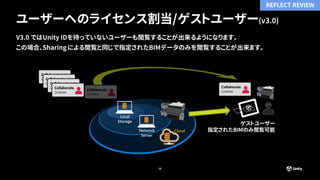

ユーザーへのライセンス割当/ゲストユーザー(v3.0)
V3.0 ではUnity IDを持っていないユーザーも閲覧することが出来るようになります。
この場合、Sharing による閲覧と同じで指定されたBIMデータのみを閲覧することが出来ます。
REFLECT REVIEW
ゲストユーザー
指定されたBIMのみ閲覧可能

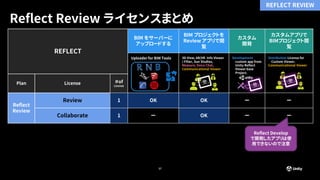

37. 37
Reflect Review ライセンスまとめ
REFLECT REVIEW
REFLECT
BIM をサーバーに
アップロードする
BIM プロジェクトを
Review アプリで閲
覧
カスタム
開発
カスタムアプリで
BIMプロジェクト閲
覧
Uploader for BIM Tools 3D View, AR/VR Info Viewer
/ Filter, Sun Studies,
Measure, Voice Chat,
Communicational Viewer
Development
custom app from
Unity Reflect
Viewer base
Project.
Distribution License for
Custom Viewer.
Communicational Viewer
Plan License ＃of
License
Reflect
Review
Review 1 OK OK ー ー
Collaborate 1 ー OK ー ー
Reflect Develop
で開発したアプリは使
用できないので注意

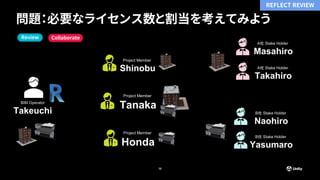

38. 38
Collaborate
Review
問題：必要なライセンス数と割当を考えてみよう
BIM Operator
Takeuchi
Project Member
Shinobu
Project Member
Tanaka
A社 Stake Holder
Takahiro
Project Member
Honda
B社 Stake Holder
Naohiro
B社 Stake Holder
Yasumaro
A社 Stake Holder
Masahiro
REFLECT REVIEW

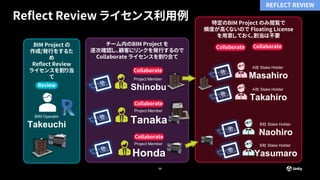

39. 39
Reflect Review ライセンス利用例
BIM Project の
作成/発行をするた
め
Reflect Review
ライセンスを割り当
て
特定のBIM Project のみ閲覧で
頻度が高くないので Floating License
を用意しておく。割当は不要
チーム内のBIM Project を
逐次確認し、顧客にリンクを発行するので
Collaborate ライセンスを割り合て
BIM Operator
Takeuchi
Collaborate
Project Member
Shinobu
Project Member
Tanaka
A社 Stake Holder
Takahiro
Review
Project Member
Honda
Collaborate
Collaborate
B社 Stake Holder
Naohiro
B社 Stake Holder
Yasumaro
A社 Stake Holder
Masahiro
Collaborate Collaborate
REFLECT REVIEW

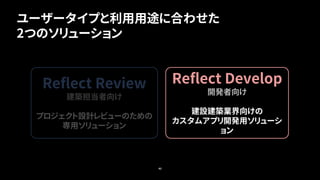

40. 40
Reflect Develop
開発者向け
建設建築業界向けの
カスタムアプリ開発用ソリューシ
ョン
Reflect Review
建築担当者向け
プロジェクト設計レビューのための
専用ソリューション
ユーザータイプと利用用途に合わせた
2つのソリューション

41. 41
Reflect Develop 開発時
REFLECT DEVELOP
Unity Pro
License
Develop
License
開発時
Reflect
Plugin
テストなど非商用利用時は
10ユーザーに利用権を
割り当てることが出来る

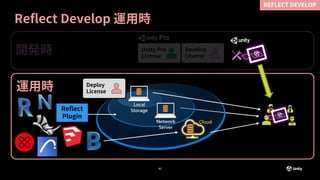

42. 42
Reflect Develop 運用時
REFLECT DEVELOP
Deploy
License
運用時
Unity Pro
License
Develop
License
開発時
Reflect
Plugin

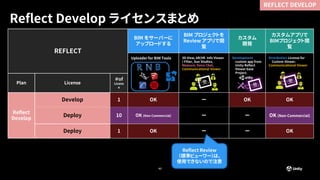

43. 43
Reflect Develop ライセンスまとめ
REFLECT
BIM をサーバーに
アップロードする
BIM プロジェクトを
Review アプリで閲
覧
カスタム
開発
カスタムアプリで
BIMプロジェクト閲
覧
Uploader for BIM Tools 3D View, AR/VR Info Viewer
/ Filter, Sun Studies,
Measure, Voice Chat,
Communicational Viewer
Development
custom app from
Unity Reflect
Viewer base
Project.
Distribution License for
Custom Viewer.
Communicational Viewer
Plan License
＃of
Licens
e
Reflect
Develop
Develop 1 OK ー OK OK
Deploy 10 OK (Non-Commercial) ー ー OK (Non-Commercial)
Deploy 1 OK ー ー OK
REFLECT DEVELOP
Reflect Review
（標準ビューワー）は、
使用できないので注意

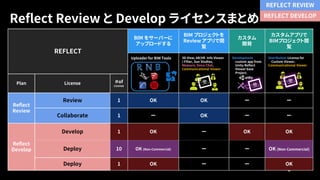

44. 44
Reflect Review と Develop ライセンスまとめ
REFLECT REVIEW
REFLECT
BIM をサーバーに
アップロードする
BIM プロジェクトを
Review アプリで閲
覧
カスタム
開発
カスタムアプリで
BIMプロジェクト閲
覧
Uploader for BIM Tools 3D View, AR/VR Info Viewer
/ Filter, Sun Studies,
Measure, Voice Chat,
Communicational Viewer
Development
custom app from
Unity Reflect
Viewer base
Project.
Distribution License for
Custom Viewer.
Communicational Viewer
Plan License ＃of
License
Reflect
Review
Review 1 OK OK ー ー
Collaborate 1 ー OK ー ー
Reflect
Develop
Develop 1 OK ー OK OK
Deploy 10 OK (Non-Commercial) ー ー OK (Non-Commercial)
Deploy 1 OK ー ー OK
REFLECT DEVELOP

45. Generative
Art
—
Made
with
Unity
今後のロードマップ
Unity Reflect

46. Unity AECO（Reflect Roadmap）
46
ロードマップ
