Dokumen tersebut menjelaskan konsep subnetting yang digunakan untuk membagi alamat IP menjadi beberapa blok. Subnetting dilakukan untuk mengoptimalisasi jaringan dengan membagi lalu lintas dan memudahkan pengelolaan. Metode penghitungan subnetting meliputi jumlah subnet, jumlah host per subnet, blok subnet, dan alamat host serta broadcast yang valid. Konsep ini diterapkan pada kelas alamat IP A, B, dan C dengan menentukan subnet mask.

1. SubNeting
http://spatabang.blogspot.com

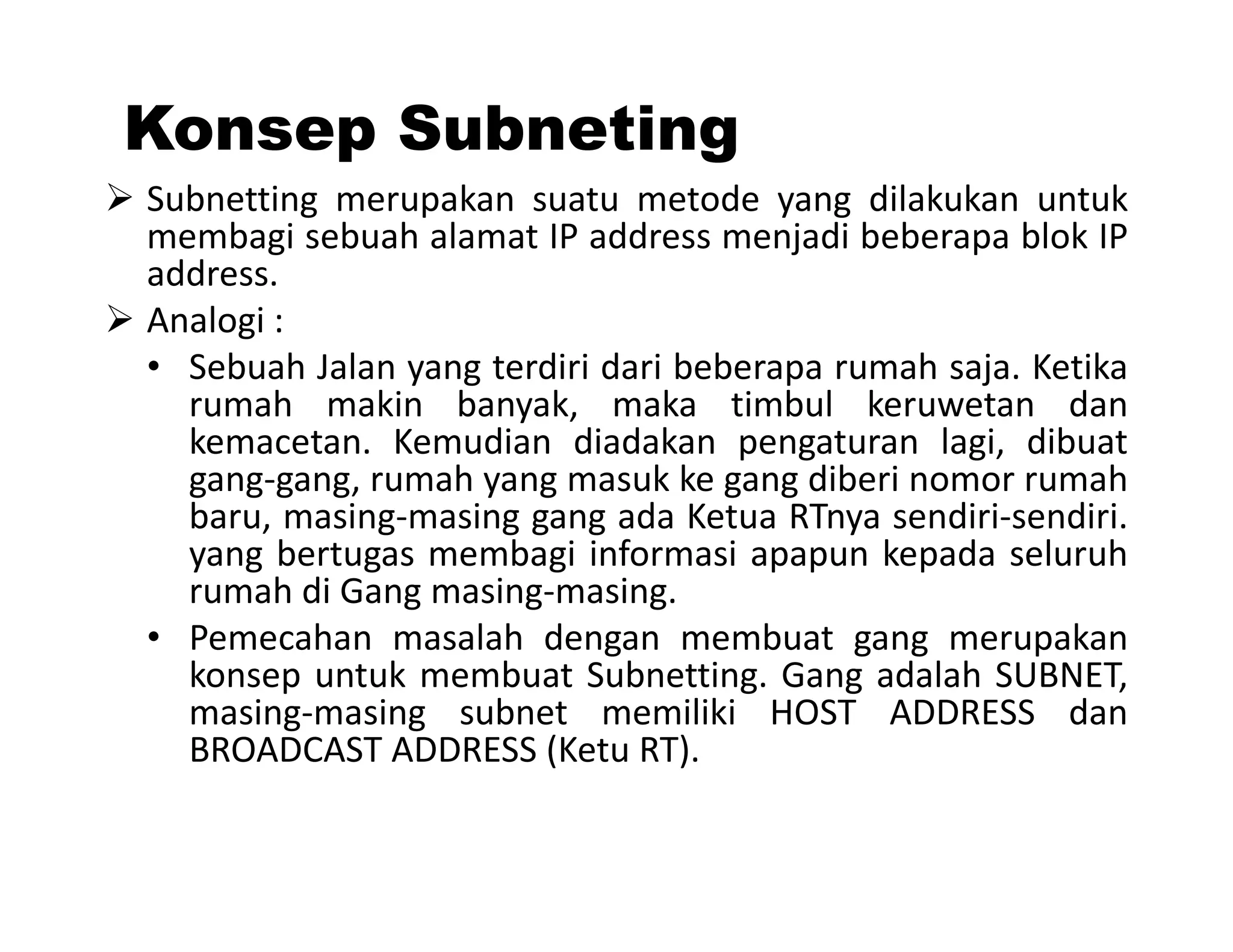

2. Konsep Subneting
Subnetting merupakan suatu metode yang dilakukan untuk
membagi sebuah alamat IP address menjadi beberapa blok IP
address.
Analogi :
• Sebuah Jalan yang terdiri dari beberapa rumah saja. Ketika
rumah makin banyak, maka timbul keruwetan dan
kemacetan. Kemudian diadakan pengaturan lagi, dibuat
gang-gang, rumah yang masuk ke gang diberi nomor rumahgang-gang, rumah yang masuk ke gang diberi nomor rumah
baru, masing-masing gang ada Ketua RTnya sendiri-sendiri.
yang bertugas membagi informasi apapun kepada seluruh
rumah di Gang masing-masing.
• Pemecahan masalah dengan membuat gang merupakan
konsep untuk membuat Subnetting. Gang adalah SUBNET,
masing-masing subnet memiliki HOST ADDRESS dan
BROADCAST ADDRESS (Ketu RT).

3. Tujuan
• Untuk optimalisasi dan efisiensi kerja jaringan,
karena jalur lalu lintas tidak terpusat di satu
network utama, tapi terbagi ke beberapa subnet.
• Memudahkan pengelolaan jaringan.
Mereduksi traffic yang disebabkan oleh broadcast• Mereduksi traffic yang disebabkan oleh broadcast
maupun benturan (collision).
• Membantu pengembangan jaringan ke jarak
geografis yang lebih jauh (LAN ke MAN).

4. • Kelas A : terdiri dari Netid = 1, Host id = 3
• Kelas B : terdiri dari Netid = 2, Host id = 2
• Kelas C : terdiri dari Netid = 3, Host id = 1

5. SUBNET MASK
• Subnet mask digunakan untuk membaca
bagaimana kita membagi membagi network
dan hostnya.
• Address mana saja yang berfungsi• Address mana saja yang berfungsi
sebagai SUBNET, mana yang HOST dan mana
yang BROADCAST. Semua itu bisa kita ketahui
dari SUBNET MASKnya
• SUBNET MASK DEFAULT adalah Network yang
tidak memiliki subnet (Jalan tanpa Gang).

6. Subnet Mask Default

7. Subnet Mask Default Dalam
Biner
Bit-bit Subnet mask diberi arti sebagai berikut:
• Semua bit yang digunakan untuk pengiden
tifikasi jaringan diatur ke nilai 1.
• Semua bit yang digunakan untuk pengidenti• Semua bit yang digunakan untuk pengidenti
fikasi host diatur ke nilai 0.

8. Penulisan IP address
• IP address umumnya ditulis dengan 192.168.1.2.
atau ditulis dengan bentuk 192.168.1.2/24,
• Artinya bahwa IP address 192.168.1.2 dengan
subnet mask 255.255.255.0.
• /24 artinya subnet mask terdiri dari 24 bit 1 atau• /24 artinya subnet mask terdiri dari 24 bit 1 atau
subnet masknya adalah:
11111111.11111111.11111111.00000000
(255.255.255.0).
• Konsep ini yang disebut dengan CIDR (Classless
Inter-Domain Routing).

9. Perhitungan Subnetting
Perhitungan subnetting terdiri dari empat
komponen yaitu :
1. Jumlah Subnet1. Jumlah Subnet
2. Jumlah Host per Subnet
3. Blok Subnet
4. Alamat Host- Broadcast

10. SUBNETTING PADA IP
ADDRESS CLASS C
• Buatlah Subnetting dari NETWORK
ADDRESS 192.168.1.0/26 ?
Analisa:
• 192.168.1.0 berarti kelas C dengan Subnet
Mask /26 berarti:Mask /26 berarti:
11111111.11111111.11111111.11000000
(255.255.255.192).
• Network ID = 3 oktet dan Host ID = 1 oktet
• Host ID terdiri dari 2 bit 1 dan 6 bit 0. Jadi
x=2 dan y=6.
• Nilai oktet terahir = 192

11. Penghitungan: Jadi kita selesaikan dengan urutan seperti itu:
• Jumlah Subnet = 2x, dimana x adalah banyaknya binari 1 pada
oktet terakhir subnet mask. Jadi Jumlah Subnet adalah 22 = 4
subnet
• Jumlah Host per Subnet = 2y – 2, dimana y adalah kebalikan
dari x yaitu banyaknya binari 0 pada host id (oktet terakhir). Jadi
jumlah host per subnet adalah 26 – 2 = 62 host
• Blok Subnet = 256 – 192 (nilai oktet terakhir subnet mask) = 64.• Blok Subnet = 256 – 192 (nilai oktet terakhir subnet mask) = 64.
Subnet berikutnya adalah 64 + 64 = 128, dan 128+64=192. Jadi
subnet lengkapnya adalah 0, 64, 128, 192.
• Bagaimana dengan alamat host dan broadcast yang valid?
Kita langsung buat tabelnya. Sebagai catatan, host pertama
adalah 1 angka setelah subnet, dan broadcast adalah 1 angka
sebelum subnet berikutnya.

12. Alamat host dan broadcast
yang valid?

13. SUBNETTING PADA IP
ADDRESS CLASS B
Berikutnya kita akan mencoba melakukan subnetting untuk IP
address class B.
• Contoh :
Buat subnet dari IP Address 172.16.0.0/18.
• Analisa:
• 172.16.0.0 berarti kelas B, dengan Subnet Mask /18• 172.16.0.0 berarti kelas B, dengan Subnet Mask /18
berarti ada 18 bit 1 sbb:
11111111.11111111.11000000.00000000
(255.255.192.0).
• Network ID = 2 oktet dan Host ID = 2 oktet
• Host ID : ada 2 bit 1 dan 14 bit 0, Jadi x=2 dan y = 14.
• Nilai oktet terahir = 192

14. Penghitungan:
• Jumlah Subnet = 2x, dimana x adalah banyaknya
binari 1 pada 2 oktet terakhir. Jadi Jumlah Subnet
adalah 22 = 4 subnet
• Jumlah Host per Subnet = 2y – 2, dimana y
adalah adalah kebalikan dari x yaitu banyaknyaadalah adalah kebalikan dari x yaitu banyaknya
binari 0 pada 2 oktet terakhir. Jadi jumlah host per
subnet adalah 214 – 2 = 16.382 host
• Blok Subnet = 256 – 192 = 64. Subnet berikutnya
adalah 64 + 64 = 128, dan 128+64=192. Jadi
subnet lengkapnya adalah 0, 64, 128, 192.
• Alamat host dan broadcast yang valid?

15. Alamat host dan broadcast
yang valid?

16. Contoh 2
• Contoh :
network address 172.16.0.0/25.
• Analisa:
• 172.16.0.0 berarti kelas B, dengan Subnet Mask• 172.16.0.0 berarti kelas B, dengan Subnet Mask
/25 berarti 11111111.11111111.11111111.10000000
(255.255.255.128).
• Network ID = 2 oktet dan Host ID = 2 oktet
• Host ID : ada 9 bit 1 dan 7 bit 0, Jadi x=9 dan y =
7.
• Nilai oktet terahir = 128

17. Penghitungan:
• Jumlah Subnet = 29 = 512 subnet
• Jumlah Host per Subnet = 27 – 2 = 126 host
• Blok Subnet = 256 – 128 = 128. Jadi• Blok Subnet = 256 – 128 = 128. Jadi
lengkapnya adalah (0, 128)
• Alamat host dan broadcast yang valid?

18. Alamat host dan broadcast
yang valid?

19. SUBNETTING PADA IP
ADDRESS CLASS A
• Konsepnya semua sama saja. Perbedaannya
adalah di OKTET mana kita mainkan blok
subnet.
• Host ID pada Class A adalah oktet 2, 3 dan 4 (3• Host ID pada Class A adalah oktet 2, 3 dan 4 (3
oktet terakhir). Kemudian subnet mask yang
bisa digunakan untuk subnetting class A
adalah semua subnet mask dari CIDR /8
sampai /30.

20. Contoh :
Buat subnet dari network address 10.0.0.0/16.
Analisa:
• 10.0.0.0 berarti kelas A, dengan Subnet Mask /16
berarti:berarti:
11111111.11111111.00000000.00000000
(255.255.0.0).
• Network ID = 1 oktet dan Host ID = 3 oktet
• Host ID : ada 8 bit 1 dan 16 bit 0, Jadi x=8 dan
y = 16.
• Nilai oktet terahir = 255

21. Penghitungan:
• Jumlah Subnet = 28 = 256 subnet
• Jumlah Host per Subnet = 216 – 2 = 65534 host
• Blok Subnet = 256 – 255 = 1. Jadi subnet
lengkapnya: 0,1,2,3,4, etc.lengkapnya: 0,1,2,3,4, etc.
• Alamat host dan broadcast yang valid?

22. Alamat host dan broadcast
yang valid?

23. Latihan :
IP address 192.168.1.0 dengan subnet mask
/27, /28, /29, /30, dan /24

24. Sekian
