電子回路の民主化とその実践
電気学会電子回路研究会(1/23-24)でお話させていただいた資料です。 http://ieej.vlsi.ee.noda.tus.ac.jp/ect/ectp/2014/p14-01-23.html
More Related Content
電子回路の民主化とその実践
- 1. 電子回路の民主化とその実践 秋田純一（金沢大） Interface Device Laboratory,Kanazawa University http://ifdl.jp/

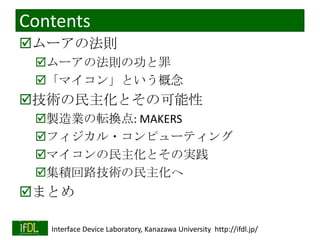

- 2. Contents ムーアの法則 ムーアの法則の功と罪 「マイコン」という概念 技術の民主化とその可能性 製造業の転換点: MAKERS フィジカル・コンピューティング マイコンの民主化とその実践 集積回路技術の民主化へ まとめ 2014/1/22 Interface DeviceLaboratory, Kanazawa University http://ifdl.jp/

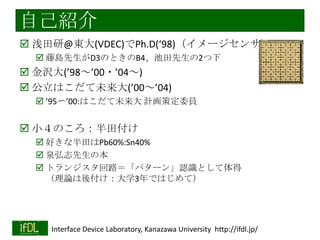

- 3. 自己紹介 浅田研@東大(VDEC)でPh.D(‘98)（イメージセンサ） 藤島先生がD3のときのB4、池田先生の2つ下 金沢大(’98～’00・’04～) 公立はこだて未来大(’00～’04) ’95〜’00:はこだて未来大 計画策定委員 本業：（機能つき）イメージセンサ 原点：小４のころ：半田付け 好きな半田はPb60%:Sn40% 泉弘志先生の本 トランジスタ回路＝「パターン」認識として体得 （理論は後付け：大学3年ではじめて） 2014/1/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

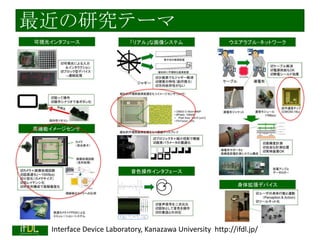

- 4. 最近の研究テーマ 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/

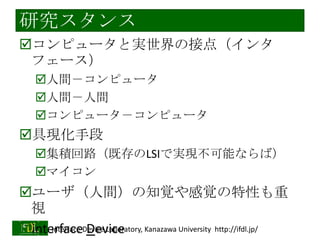

- 5. 研究スタンス コンピュータと実世界の接点（インタ フェース） 人間－コンピュータ 人間－人間 コンピュータ－コンピュータ 具現化手段 集積回路（既存のLSIで実現不可能ならば） マイコン ユーザ（人間）の知覚や感覚の特性も重 視 Interface Device interfaceDevice Laboratory,Kanazawa University http://ifdl.jp/ 2014/1/22
- 6. ムーアの法則と「マイコン」 Interface Device Laboratory,Kanazawa University http://ifdl.jp/

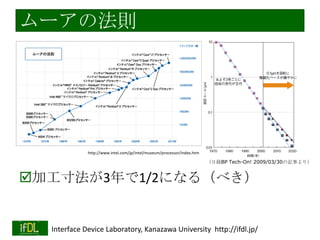

- 7. ムーアの法則 http://www.intel.com/jp/intel/museum/processor/index.htm （日経BP Tech-On! 2009/03/30の記事より） 加工寸法が3年で1/2になる（べき） 2014/1/22 InterfaceDevice Laboratory, Kanazawa University http://ifdl.jp/

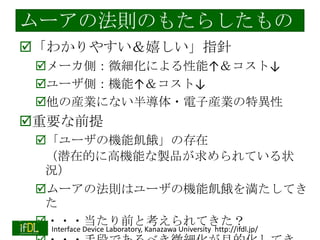

- 8.

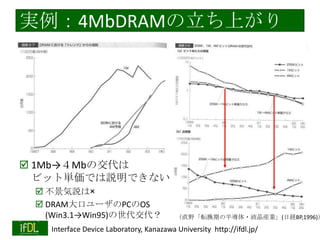

- 9. 実例：4MbDRAMの立ち上がり 1Mb→４Mbの交代は ビット単価では説明できない 不景気説は× DRAM大口ユーザのPCのOS (Win3.1→Win95)の世代交代？ 2014/1/22 （直野「転換期の半導体・液晶産業」(日経BP,1996)） Interface Device Laboratory, Kanazawa University http://ifdl.jp/

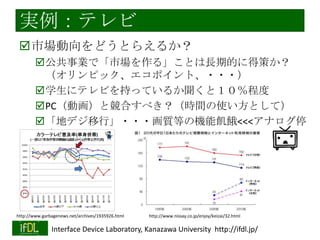

- 10. 実例：テレビ 市場動向をどうとらえるか？ 公共事業で「市場を作る」ことは長期的に得策か？ （オリンピック、エコポイント、・・・） 学生にテレビを持っているか聞くと１０％程度 PC（動画）と競合すべき？（時間の使い方として） 「地デジ移行」・・・画質等の機能飢餓<<<アナログ停 波 http://www.garbagenews.net/archives/1935926.html 2014/1/22 http://www.nissay.co.jp/enjoy/keizai/32.html Interface Device Laboratory,Kanazawa University http://ifdl.jp/

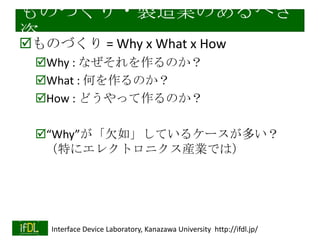

- 11. ものづくり・製造業のあるべき 姿 ものづくり = Whyx What x How Why : なぜそれを作るのか？ What : 何を作るのか？ How : どうやって作るのか？ “Why”が「欠如」しているケースが多い？ （特にエレクトロニクス産業では） 2014/1/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

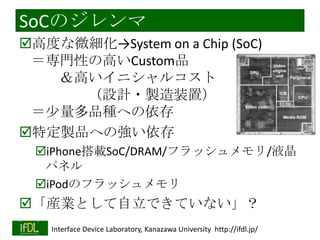

- 12. SoCのジレンマ 高度な微細化→System on aChip (SoC) ＝専門性の高いCustom品 ＆高いイニシャルコスト （設計・製造装置） ＝尐量多品種への依存 特定製品への強い依存 iPhone搭載SoC/DRAM/フラッシュメモリ/液晶 パネル iPodのフラッシュメモリ 「産業として自立できていない」？ 2014/1/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

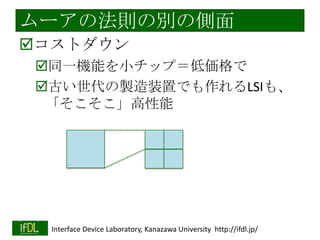

- 13. ムーアの法則の別の側面 コストダウン 同一機能を小チップ＝低価格で 古い世代の製造装置でも作れるLSIも、 「そこそこ」高性能 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/
- 14. ムーアの法則と「マイコン」とい う概念 技術的には：枯れた技術の固まり RISC, Flashメモリ, ... ハーバード アーキテクチャ,... （Atmel ATtiny10データシートより） （日立／Renesas H8/3048F） 使い方的には・・・？ 「コンピュータ」が安く小さくなることの意 義 単なる「ダウンサイジング」ではない パラダイムの転換（の可能性） 2014/1/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
- 15. 「マイコン」によるパラダイム シフト 例：「LED点滅回路（Lチカ）」 Ra ４ ８ ７ Rｂ ２ C ３ ６ N E555 while(1){ a =1; sleep(1); a = 0; sleep(1); } ５ 古典的な方法：発振回路 ソフトウエア的な方法 （可能だが非現実的） 2014/1/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

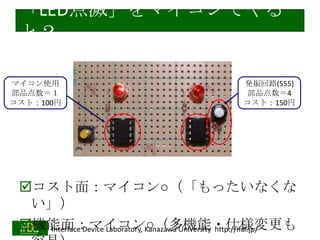

- 16. 「LED点滅」をマイコンでやる と？ マイコン使用 部品点数＝１ コスト：100円 発振回路(555) 部品点数＝4 コスト：150円 コスト面：マイコン○（「もったいなくな い」） 機能面：マイコン○（多機能・仕様変更も Interface Device Laboratory,Kanazawa University http://ifdl.jp/ 2014/1/22
- 17. 「原子」化するマイコン Atmel ATtiny10(8MHz) NXP LPC1102 (Coretex-M0/50MHz) システムの中心的構成要素→システムの構成要素の1つへ（「マイコン・リッチ」 2014/1/22 InterfaceDevice Laboratory, Kanazawa University http://ifdl.jp/

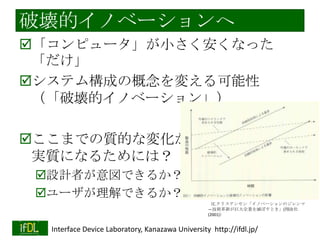

- 18.
- 19. 「マイコン」における料理人 「マイコン」の「調理例」を示す「料理 人」 雑誌記事、電子工作キット、・・・ 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/
- 20. 新しいパラダイムでの「料理人」の重 要性 2000年頃から店頭に→食べ方？？？ 料理番組・雑誌等での調理例→定番キノコ に 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/
- 21. 技術の民主化とその可能性 Interface Device Laboratory,Kanazawa University http://ifdl.jp/

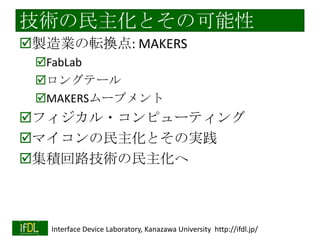

- 22. 技術の民主化とその可能性 製造業の転換点: MAKERS FabLab ロングテール MAKERSムーブメント フィジカル・コンピューティング マイコンの民主化とその実践 集積回路技術の民主化へ 2014/1/22 Interface DeviceLaboratory, Kanazawa University http://ifdl.jp/
- 23.

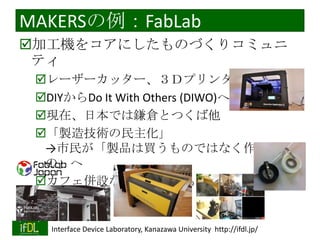

- 24. MAKERSの例：FabLab 加工機をコアにしたものづくりコミュニ ティ レーザーカッター、３Ｄプリンタ等 DIYからDo It WithOthers (DIWO)へ 現在、日本では鎌倉とつくば他 「製造技術の民主化」 →市民が「製品は買うものではなく作るも の」へ カフェ併設などの派生型も 2014/1/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

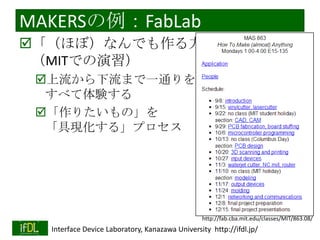

- 25.

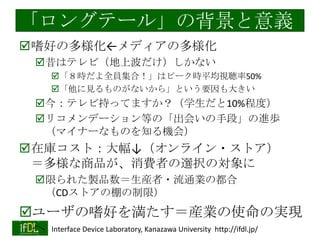

- 26. 「ロングテール」の背景と意義 嗜好の多様化←メディアの多様化 昔はテレビ（地上波だけ）しかない 「８時だよ全員集合！」はピーク時平均視聴率50% 「他に見るものがないから」という要因も大きい 今：テレビ持ってますか？（学生だと10%程度） リコメンデーション等の「出会いの手段」の進歩 （マイナーなものを知る機会） 在庫コスト：大幅↓（オンライン・ストア） ＝多様な商品が、消費者の選択の対象に 限られた製品数＝生産者・流通業の都合 （CDストアの棚の制限） ユーザの嗜好を満たす＝産業の使命の実現 へ Interface DeviceLaboratory, Kanazawa University http://ifdl.jp/ 2014/1/22

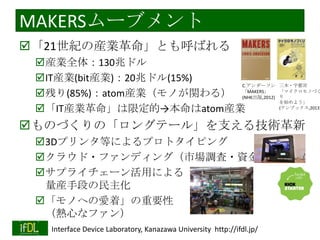

- 27. MAKERSムーブメント 「21世紀の産業革命」とも呼ばれる 産業全体：130兆ドル IT産業(bit産業)：20兆ドル(15%) C.アンダーソン 残り(85%)：atom産業（モノが関わる） 「MAKERS」 (NHK出版,2012) 「IT産業革命」は限定的→本命はatom産業 三木・宇都宮 「マイクロモノづく り を始めよう」 (テンブックス,2013) ものづくりの「ロングテール」を支える技術革新 3Dプリンタ等によるプロトタイピング クラウド・ファンディング（市場調査・資金調達） サプライチェーン活用による 量産手段の民主化 「モノへの愛着」の重要性 （熱心なファン） 2014/1/22 Interface DeviceLaboratory, Kanazawa University http://ifdl.jp/

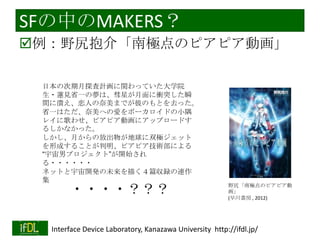

- 28. SFの中のMAKERS？ 例：野尻抱介「南極点のピアピア動画」 日本の次期月探査計画に関わっていた大学院 生・蓮見省一の夢は、彗星が月面に衝突した瞬 間に潰え、恋人の奈美までが彼のもとを去った。 省一はただ、奈美への愛をボーカロイドの小隅 レイに歌わせ、ピアピア動画にアップロードす るしかなかった。 しかし、月からの放出物が地球に双極ジェット を形成することが判明、ピアピア技術部による “宇宙男プロジェクト”が開始され る・・・・・・ ネットと宇宙開発の未来を描く４篇収録の連作 集 ・・・・？？？ 2014/1/22 野尻「南極点のピアピア動 画」 (早川書房 , 2012) InterfaceDevice Laboratory, Kanazawa University http://ifdl.jp/
- 29.

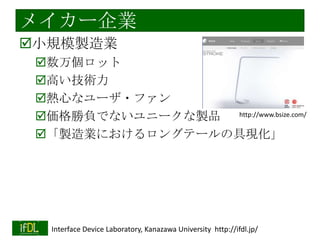

- 30. メイカー企業 小規模製造業 数万個ロット 高い技術力 熱心なユーザ・ファン http://www.bsize.com/ 価格勝負でないユニークな製品 「製造業におけるロングテールの具現化」 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/

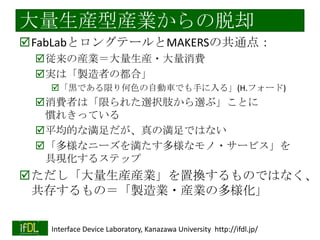

- 31. 大量生産型産業からの脱却 FabLabとロングテールとMAKERSの共通点： 従来の産業＝大量生産・大量消費 実は「製造者の都合」 「黒である限り何色の自動車でも手に入る」(H.フォード) 消費者は「限られた選択肢から選ぶ」ことに 慣れきっている 平均的な満足だが、真の満足ではない 「多様なニーズを満たす多様なモノ・サービス」を 具現化するステップ ただし「大量生産産業」を置換するものではなく、 共存するもの＝「製造業・産業の多様化」 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/

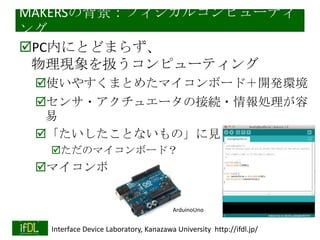

- 32.

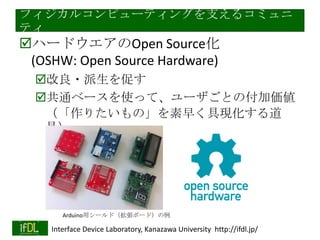

- 33. フィジカルコンピューティングを支えるコミュニ ティ ハードウエアのOpen Source化 (OSHW: OpenSource Hardware) 改良・派生を促す 共通ベースを使って、ユーザごとの付加価値 （「作りたいもの」を素早く具現化する道 具） Arduino用シールド（拡張ボード）の例 2014/1/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
- 34. 「シールド商法」？ （いままで）自社製品の評価ボード 様々でQuickStartがスムーズにできた試しがな い マイコンも開発環境もメーカの「押しつけ」 （これから？）「シールド商法」 自社製品（LSI、モジュール）を Arduinoシールドに載せる Arduinoライブラリを公開 YAMAHAボーカロイドLSI NSX-1シールド （SwitchScience Webサイトより） Arduinoピン互換ボード （別マイコン）も多数 スムーズに「完成版」で自社製品を搭載 2014/1/22 InterfaceDevice Laboratory, Kanazawa University http://ifdl.jp/

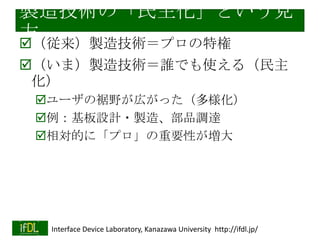

- 35.

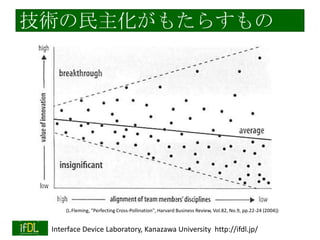

- 36. 技術の民主化がもたらすもの (L.Fleming, "Perfecting Cross‐Pollination",Harvard Business Review, Vol.82, No.9, pp.22-24 (2004)) 2014/1/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

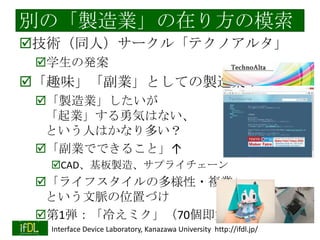

- 37.
- 38. マイコンの民主化とその実践 Interface Device Laboratory,Kanazawa University http://ifdl.jp/

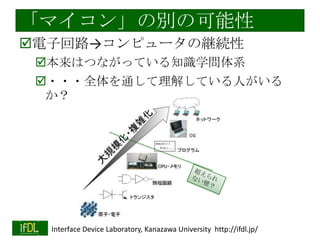

- 39. 「マイコン」の別の可能性 電子回路→コンピュータの継続性 本来はつながっている知識学問体系 ・・・全体を通して理解している人がいる か？ 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/

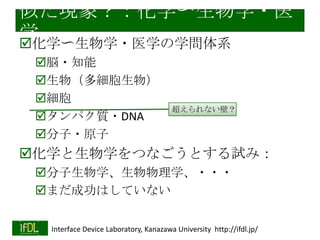

- 40.

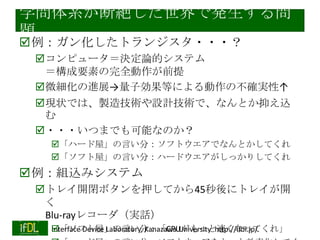

- 41.

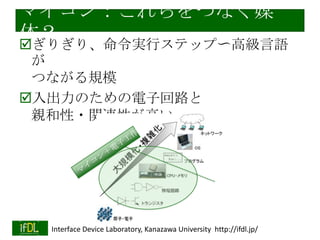

- 42. マイコン：これらをつなぐ媒 体？ ぎりぎり、命令実行ステップ〜高級言語 が つながる規模 入出力のための電子回路と 親和性・関連性が高い 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/
- 43. 実践例：PSoCを用いた○○の製作 金沢大３年生の実習（半期）として実施 作りたいもののアイディアを出す（実現性は考慮し ない） そのアイディアの実現可能性を、指導者と吟味 用いるセンサ・アクチュエータを選定 期間内に実現できそうなレベル・複雑度を設定 学習方法の効率化 2014/1/22 用いるマイコン(Cypress PSoC1)を共通化＝ノウハウ共有・蓄 積 用いる部品のデータシートの読み方を学習 ＝自ら先へ進めるようにステップアップ 「自分で考えた、作りたいもの」を作るので、 モチベーションを維持しやすい Interface DeviceLaboratory, Kanazawa University http://ifdl.jp/

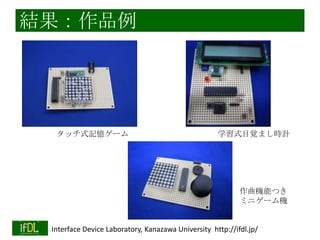

- 44. 結果：作品例 タッチ式記憶ゲーム 学習式目覚まし時計 作曲機能つき ミニゲーム機 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/

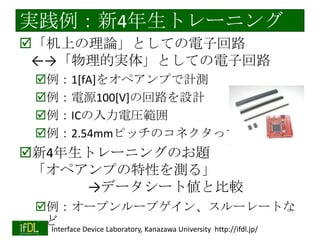

- 45.

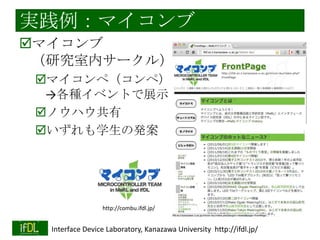

- 46. 実践例：マイコンブ マイコンブ （研究室内サークル） マイコンペ（コンペ） →各種イベントで展示 ノウハウ共有 いずれも学生の発案 http://combu.ifdl.jp/ 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/
- 47. 集積回路技術の民主化へ 集積回路方面でよくある議論（パネルな ど） 「半導体産業はどこへ進むべきか？」 「何か使えるところはないか？」（堂々巡 り） （情報機器・家電を使わないLSI設計者の発 想？） 解決策：「集積回路技術者の多様化」 集積回路技術の民主化・人材の新陳代謝 東大VDECによって、かなりユーザの裾野は広 2014/1/22 Interface Device Laboratory,Kanazawa University http://ifdl.jp/ がったが、まだ不十分（顔ぶれの固定化）
- 48.

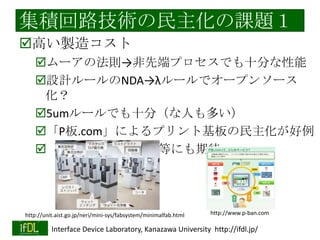

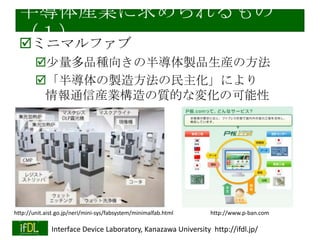

- 49.

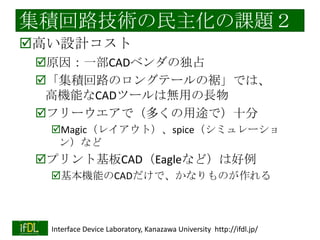

- 50.

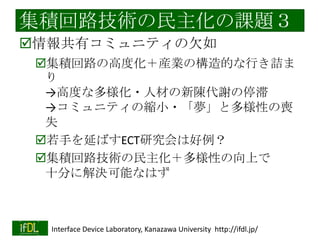

- 51.

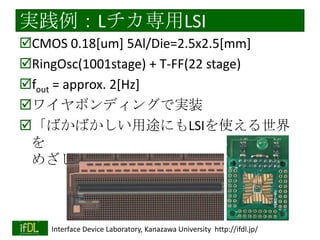

- 52. 実践例：Lチカ専用LSI CMOS 0.18[um] 5Al/Die=2.5x2.5[mm] RingOsc(1001stage)+ T-FF(22 stage) fout = approx. 2[Hz] ワイヤボンディングで実装 「ばかばかしい用途にもLSIを使える世界 を めざして・・・ 2014/1/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

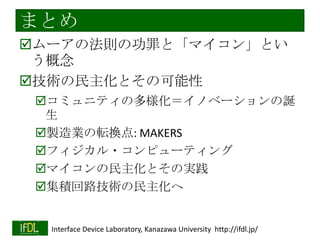

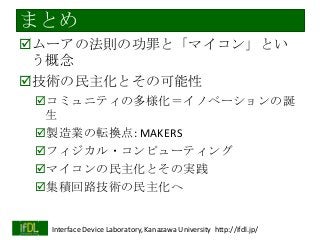

- 53. まとめ ムーアの法則の功罪と「マイコン」とい う概念 技術の民主化とその可能性 コミュニティの多様化＝イノベーションの誕 生 製造業の転換点: MAKERS フィジカル・コンピューティング マイコンの民主化とその実践 集積回路技術の民主化へ 2014/1/22 Interface DeviceLaboratory, Kanazawa University http://ifdl.jp/
