M5Stackで授業をやってみた
秋田純一
@akita11

2020/1/31 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

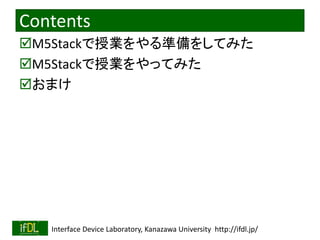

Contents
M5Stackで授業をやる準備をしてみた
M5Stackで授業をやってみた
おまけ

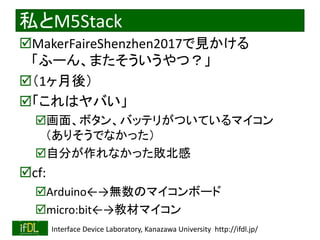

私とM5Stack
MakerFaireShenzhen2017で見かける
「ふーん、またそういうやつ？」
（1ヶ月後）
「これはヤバい」
画面、ボタン、バッテリがついているマイコン
（ありそうでなかった）
自分が作れなかった敗北感
cf:
Arduino←→無数のマイコンボード
micro:bit←→教材マイコン

準備してみた：テキスト日本語訳

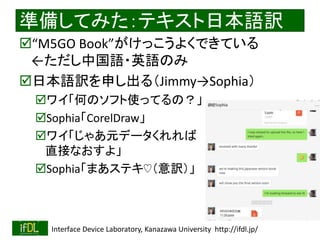

“M5GO Book”がけっこうよくできている
←ただし中国語・英語のみ
日本語訳を申し出る（Jimmy→Sophia）
ワイ「何のソフト使ってるの？」
Sophia「CorelDraw」
ワイ「じゃあ元データくれれば
直接なおすよ」
Sophia「まあステキ♡（意訳）」

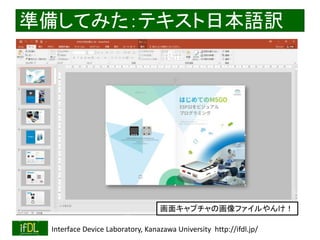

画面キャプチャの画像ファイルやんけ！

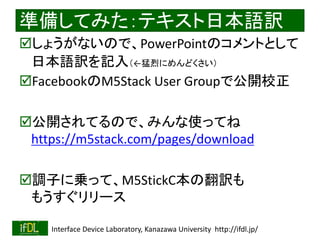

しょうがないので、PowerPointのコメントとして
日本語訳を記入（←猛烈にめんどくさい）
FacebookのM5Stack User Groupで公開校正
公開されてるので、みんな使ってね
https://m5stack.com/pages/download
調子に乗って、M5StickC本の翻訳も
もうすぐリリース

準備してみた：拡張ボード

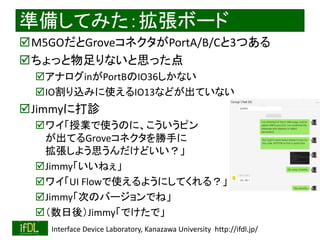

M5GOだとGroveコネクタがPortA/B/Cと3つある
ちょっと物足りないと思った点
アナログinがPortBのIO36しかない
IO割り込みに使えるIO13などが出ていない
Jimmyに打診
ワイ「授業で使うのに、こういうピン
が出てるGroveコネクタを勝手に
拡張しよう思うんだけどいい？」
Jimmy「いいねぇ」
ワイ「UI Flowで使えるようにしてくれる？」
Jimmy「次のバージョンでね」
（数日後）Jimmy「でけたで」

準備してみた：一応行ってきた

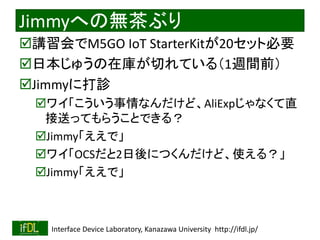

Jimmyへの無茶ぶり
講習会でM5GO IoT StarterKitが20セット必要
日本じゅうの在庫が切れている（1週間前）
Jimmyに打診
ワイ「こういう事情なんだけど、AliExpじゃなくて直
接送ってもらうことできる？
Jimmy「ええで」
ワイ「OCSだと2日後につくんだけど、使える？」
Jimmy「ええで」

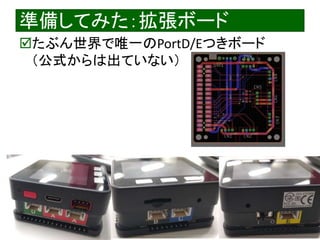

たぶん世界で唯一のPortD/Eつきボード
（公式からは出ていない）

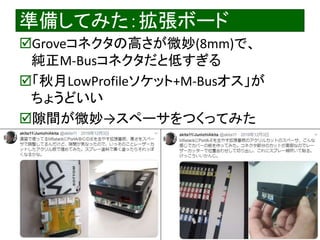

Groveコネクタの高さが微妙(8mm)で、
純正M-Busコネクタだと低すぎる
「秋月LowProfileソケット+M-Busオス」が
ちょうどいい
隙間が微妙→スペーサをつくってみた

M5Stackで授業をやっててみた(1)
金沢大電子情報通信学類情報通信コース
2年「情報通信工学実験第1」の「マイコン」
（2019年度からの新規開講）
3コマ×3週
Blockly→Pythonでコーディングも
ブレッドボードで回路も少々
IoTねた（Webスクレイピング、
IFTTTなど）
自由課題「自分がほしいもの」
※「デザイン思考」の準備として
改善点をあげるようにしている

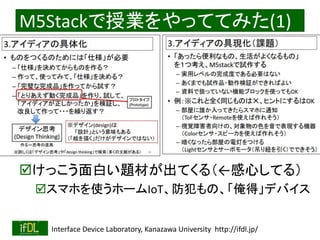

けっこう面白い題材が出てくる（←感心してる）
スマホを使うホームIoT、防犯もの、「俺得」デバイス

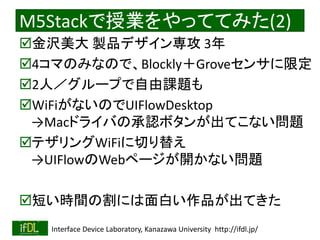

金沢美大製品デザイン専攻 3年
4コマのみなので、Blockly＋Groveセンサに限定
2人／グループで自由課題も
WiFiがないのでUIFlowDesktop
→Macドライバの承認ボタンが出てこない問題
テザリングWiFiに切り替え
→UIFlowのWebページが開かない問題
短い時間の割には面白い作品が出てきた

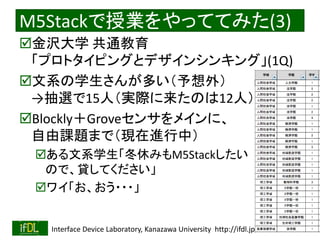

金沢大学共通教育
「プロトタイピングとデザインシンキング」(1Q)
文系の学生さんが多い（予想外）
→抽選で15人（実際に来たのは12人）
Blockly＋Groveセンサをメインに、
自由課題まで（現在進行中）
ある文系学生「冬休みもM5Stackしたい
ので、貸してください」
ワイ「お、おう・・・」

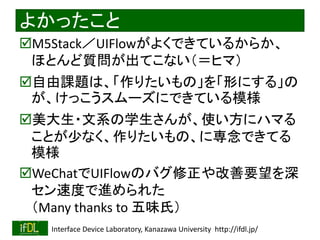

よかったこと
M5Stack／UIFlowがよくできているからか、
ほとんど質問が出てこない（＝ヒマ）
自由課題は、「作りたいもの」を「形にする」の
が、けっこうスムーズにできている模様
美大生・文系の学生さんが、使い方にハマる
ことが少なく、作りたいもの、に専念できてる
模様
WeChatでUIFlowのバグ修正や改善要望を深
セン速度で進められた
（Many thanks to 五味氏）

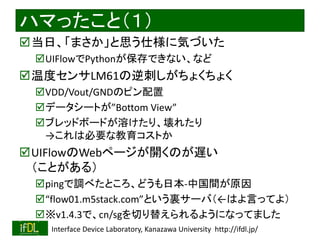

ハマったこと（１）
当日、「まさか」と思う仕様に気づいた
UIFlowでPythonが保存できない、など
温度センサLM61の逆刺しがちょくちょく
VDD/Vout/GNDのピン配置
データシートが”Bottom View”
ブレッドボードが溶けたり、壊れたり
→これは必要な教育コストか
UIFlowのWebページが開くのが遅い
（ことがある）
pingで調べたところ、どうも日本-中国間が原因
“flow01.m5stack.com”という裏サーバ（←はよ言ってよ）
※v1.4.3で、cn/sgを切り替えられるようになってました

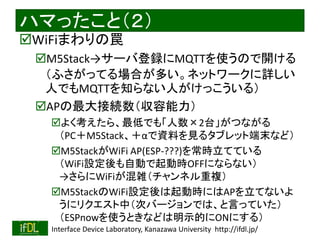

ハマったこと（２）
WiFiまわりの罠
M5Stack→サーバ登録にMQTTを使うので開ける
（ふさがってる場合が多い。ネットワークに詳しい
人でもMQTTを知らない人がけっこういる）
APの最大接続数（収容能力）
よく考えたら、最低でも「人数×2台」がつながる
（PC＋M5Stack、＋αで資料を見るタブレット端末など）
M5StackがWiFi AP(ESP-???)を常時立てている
（WiFi設定後も自動で起動時OFFにならない）
→さらにWiFiが混雑（チャンネル重複）
M5StackのWiFi設定後は起動時にはAPを立てないよ
うにリクエスト中（次バージョンでは、と言っていた）
（ESPnowを使うときなどは明示的にONにする）

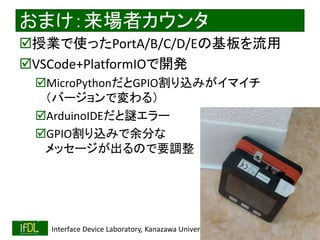

おまけ：来場者カウンタ
授業で使ったPortA/B/C/D/Eの基板を流用
VSCode+PlatformIOで開発
MicroPythonだとGPIO割り込みがイマイチ
（バージョンで変わる）
ArduinoIDEだと謎エラー
GPIO割り込みで余分な
メッセージが出るので要調整

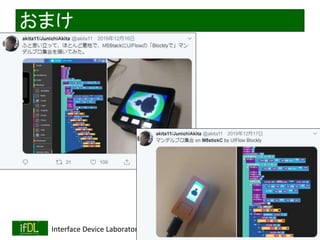

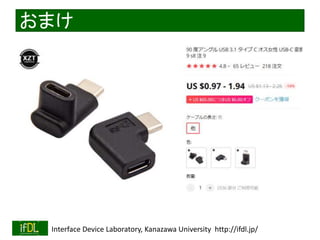

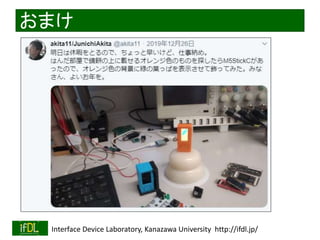

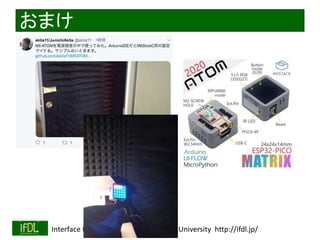

おまけ
