#分解のススメ 第9回 LT資料

1. Interface Device Laboratory, Kanazawa University http://ifdl.jp/
CH340を炙って削ってみた
秋田純一
@akita11

2. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
CH340とは？

3. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
便利すぎる
外付け部品＝パスコン2個だけ
Macだと標準でドライバがあたる
安すぎる、小さすぎる、
手半田できすぎる(SOP, TSOP)

4. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
ラインナップが多い
・・・なんか似てないか？

5. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
まずは炙る

6. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
チップを拝む

7. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
CH340E/G/Kを比べる
同じシリコン
※CH340Gだけ外付け水晶が必要
→初期版は別シリコン
→OSC内蔵版をつくるときにGも共用？
たまたま見つけた（たぶん初期版の）G
2mm角近いダイサイズ

8. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
同一シリコンと別パッケージの対応
ボンディング跡（使用パッド）とピン配置・位置から、対応関係を推測
パッケージとチップ（のパッド）をつなぐ線（ボンディングワイヤ）を変えているだろう

9. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
ワイヤーボンディングの分析
少しず削っていく

10. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

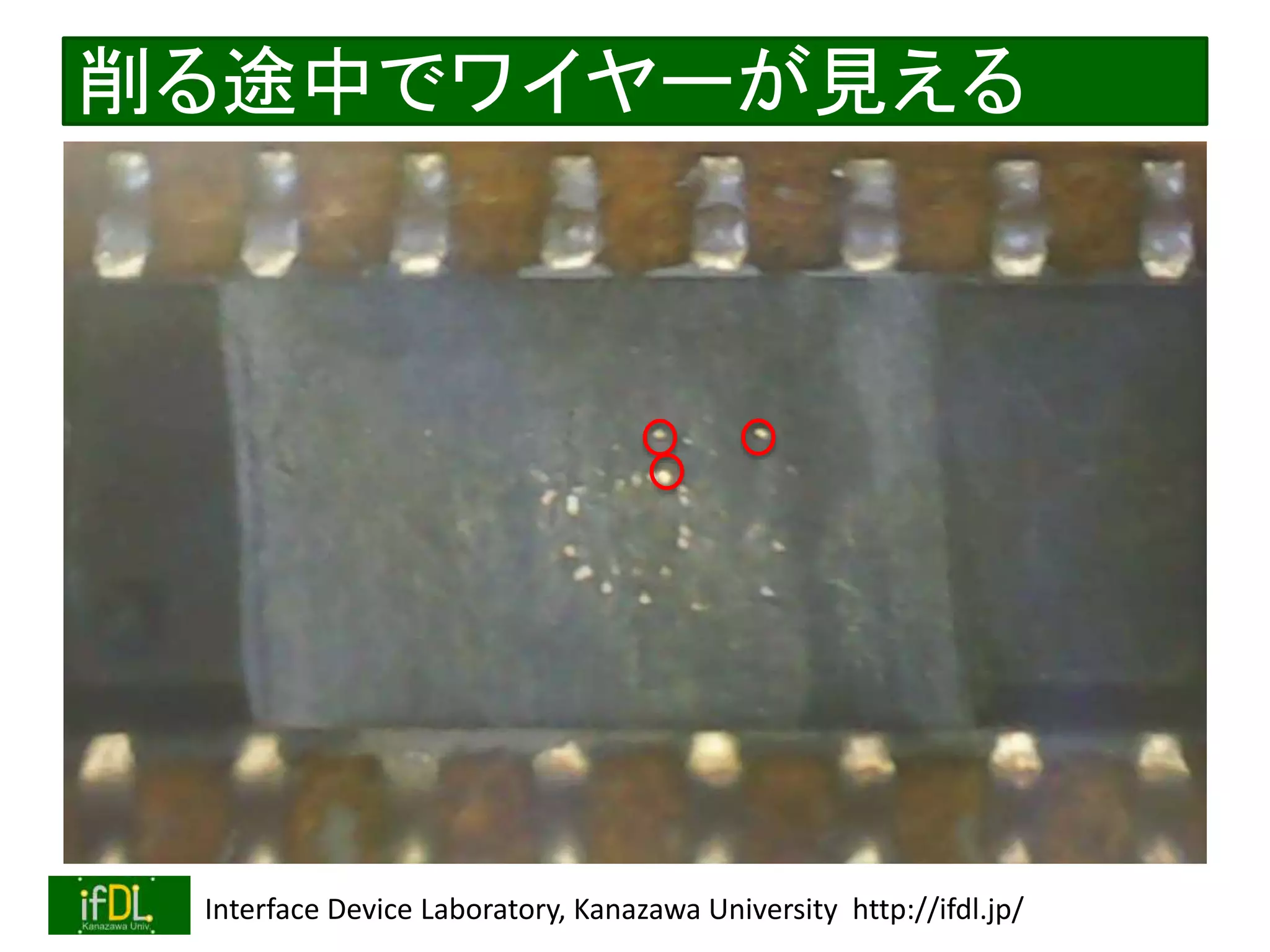

削る途中でワイヤーが見える

11. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
撮影用の位置合わせ治具
やすりで少し削る→撮影、を繰り返す

12. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
つなげて動画にする
https://twitter.com/akita11/status/1399512317923008512?s=20

13. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
1枚ずつワイヤ断面を探して重ねる

14. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

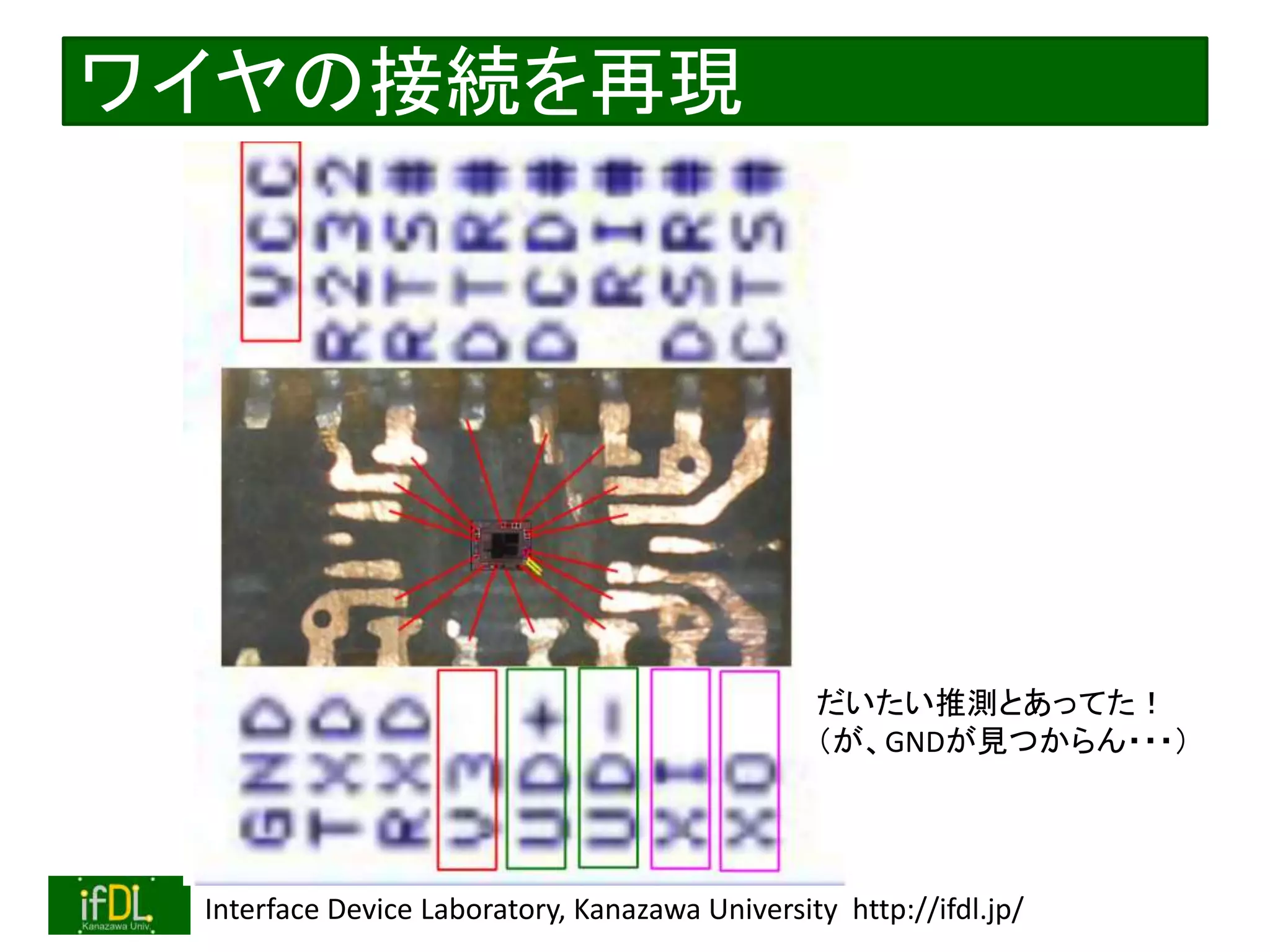

ワイヤの接続を再現
だいたい推測とあってた！
（が、GNDが見つからん・・・）

15. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

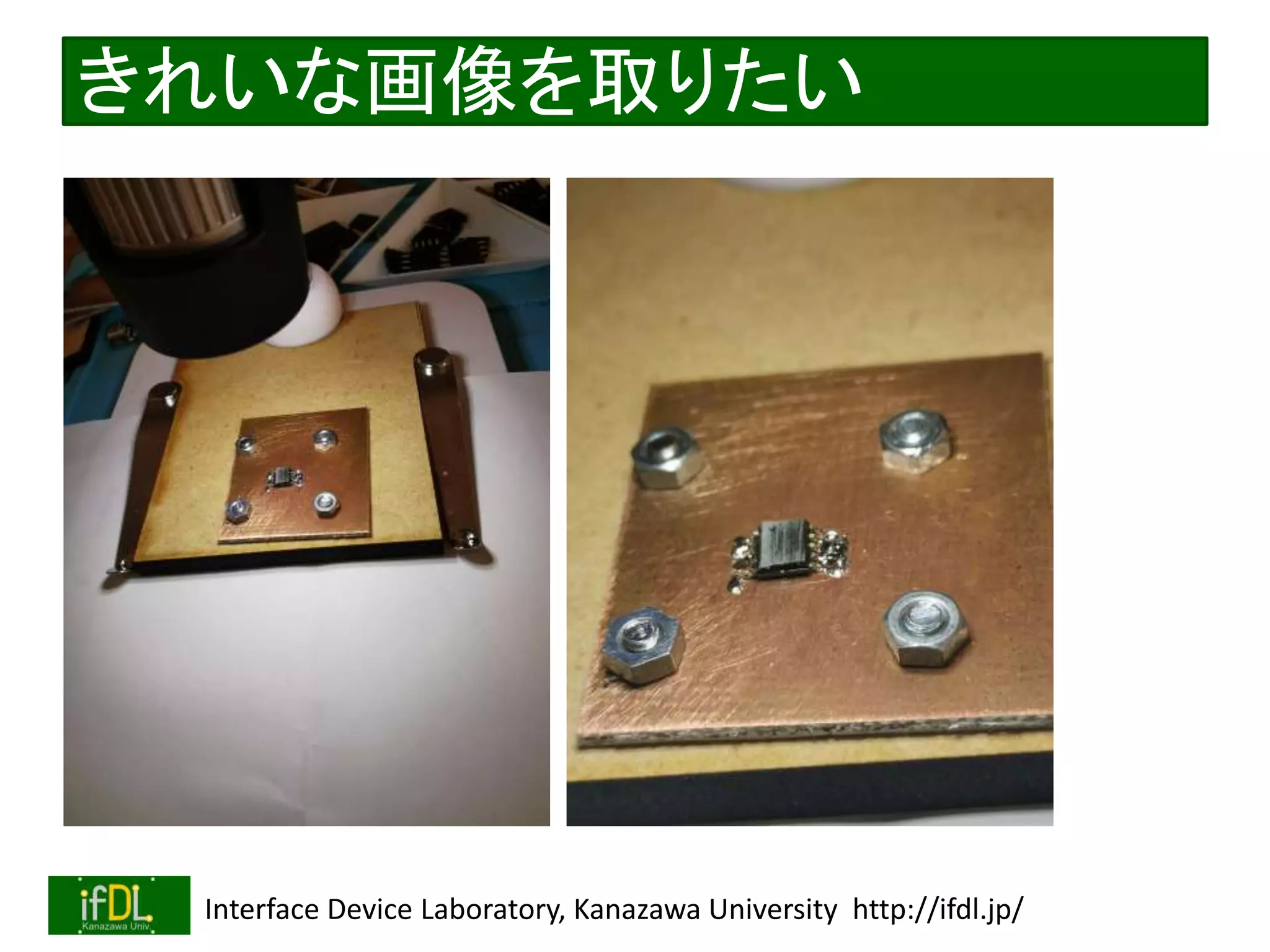

きれいな画像を取りたい

16. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
こんな感じに
https://twitter.com/akita11/status/1401000280750129153?s=20

17. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
「比較明合成」ってのがあるよ？
星の軌跡の写真とかでよく使うらしい
ImageMagickの“convert”コマンドでもできる

18. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
比較明合成してみた
ほぼボンディングダイアグラムやん・・・

19. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/
ピン配置との対応を確認
CH340E
CH340K
CH340G

20. 2021/6/12 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

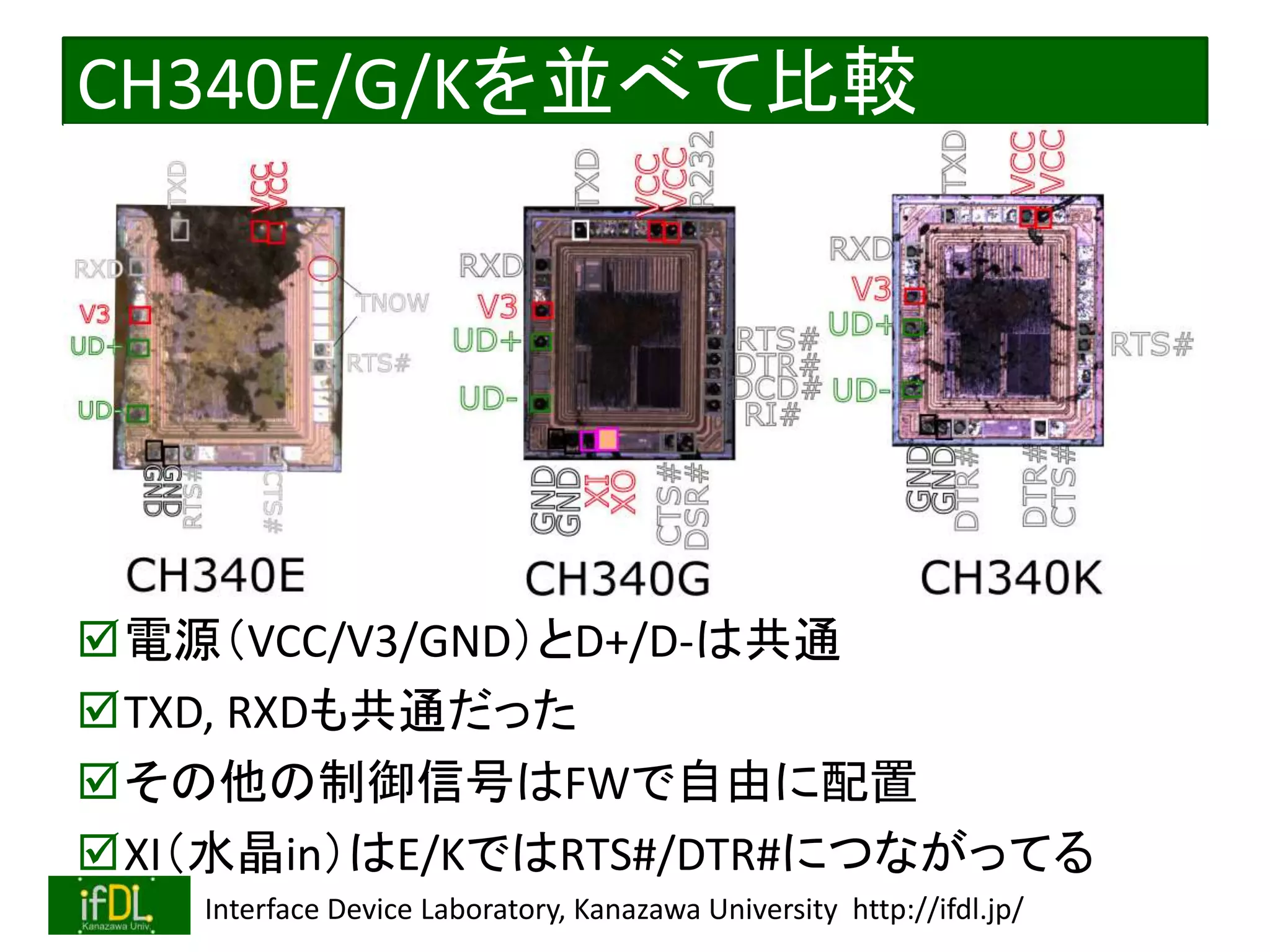

CH340E/G/Kを並べて比較
電源（VCC/V3/GND）とD+/D-は共通
TXD, RXDも共通だった
その他の制御信号はFWで自由に配置
XI（水晶in）はE/KではRTS#/DTR#につながってる
