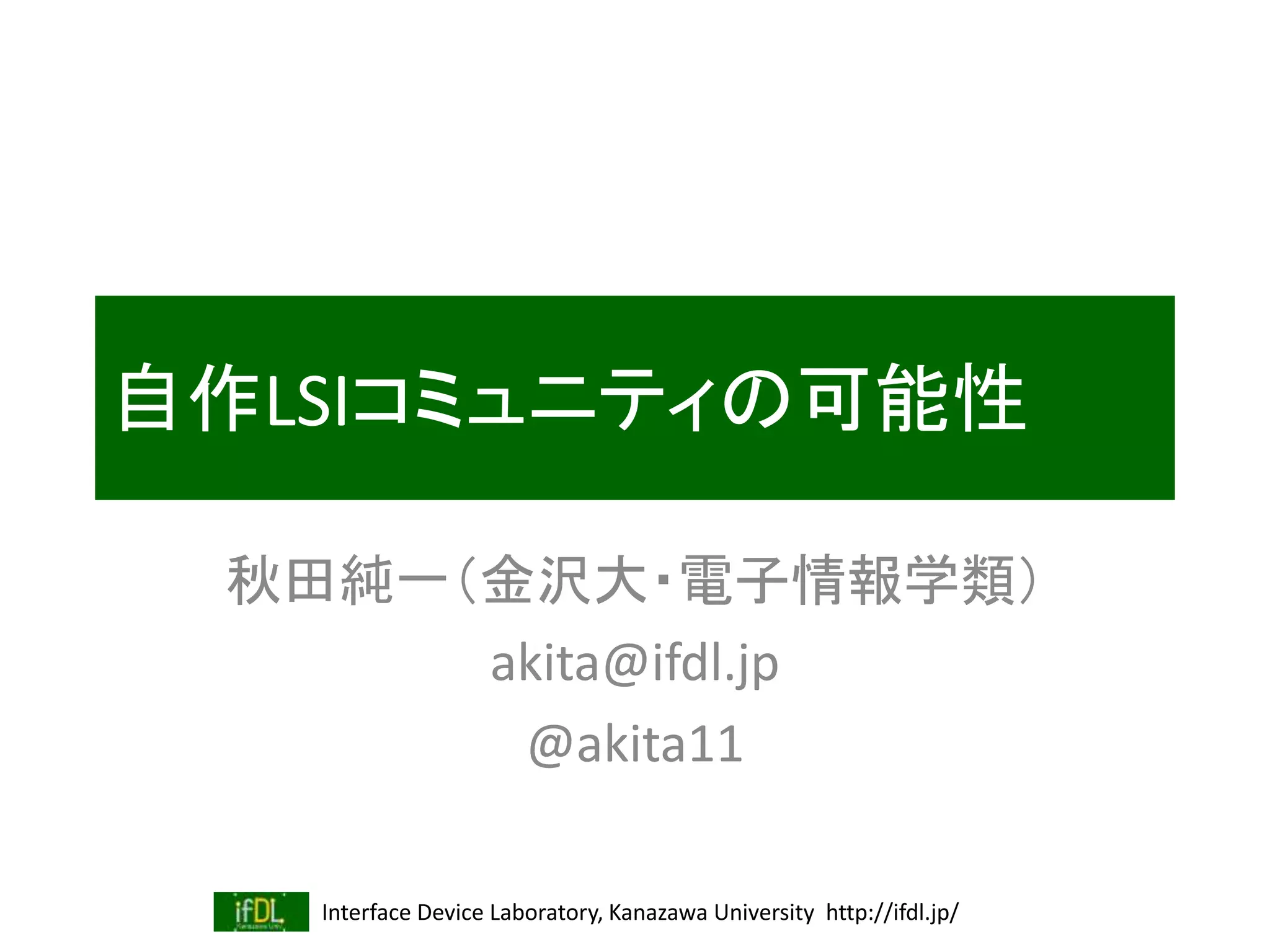

自作LSIコミュニティの可能性

Interface Device Laboratory, Kanazawa University http://ifdl.jp/
自作LSIコミュニティの可能性
秋田純一（金沢大・電子情報学類）
akita@ifdl.jp
@akita11

2017/4/22 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

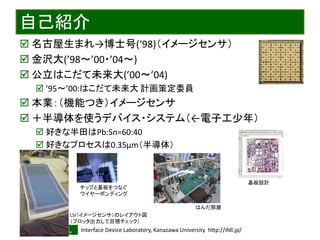

自己紹介
 名古屋生まれ→博士号(‘98)（イメージセンサ）
 金沢大(’98～’00・’04～)
 公立はこだて未来大(’00～’04)
 ’95〜’00:はこだて未来大計画策定委員
 本業：（機能つき）イメージセンサ
 ＋半導体を使うデバイス・システム（←電子工少年）
 好きな半田はPb:Sn=60:40
 好きなプロセスは0.35μm（半導体）
LSI（イメージセンサ）のレイアウト図
（プロッタ出力して目視チェック）
チップと基板をつなぐ
ワイヤーボンディング
基板設計
はんだ部屋

自己紹介（おまけ）

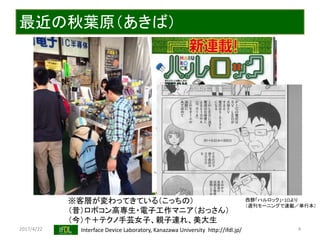

最近の秋葉原（あきば）
4
※客層が変わってきている（こっちの）
（昔）ロボコン高専生・電子工作マニア（おっさん）
（今）↑＋テクノ手芸女子、親子連れ、美大生
西餅「ハルロック」・1Ωより
（週刊モーニングで連載／単行本）

Make: 理工離れ？どこの世界の話？
“Maker”の活動の広がり
実はみんな「作るのが大好き」
FabLab（レーザーカッター、３Ｄプリンタ等の
加工機をコアにしたコミュニティ）
いままでは「技術が手元になかった」だけ
道具・技術が「民主化」されて、
使えるようになった
MakerFaireTokyo2013の様子
「ハルロック」1巻1Ωより

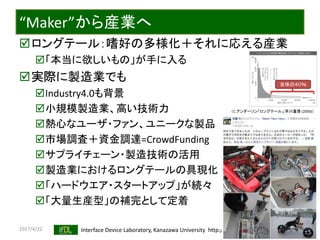

“Maker”から産業へ
ロングテール：嗜好の多様化＋それに応える産業
「本当に欲しいもの」が手に入る
実際に製造業でも
Industry4.0も背景
小規模製造業、高い技術力
熱心なユーザ・ファン、ユニークな製品
市場調査＋資金調達=CrowdFunding
サプライチェーン・製造技術の活用
製造業におけるロングテールの具現化
「ハードウエア・スタートアップ」が続々
「大量生産型」の補完として定着
（C.アンダーソン「ロングテール」,早川書房 (2009)）
全体の４０％

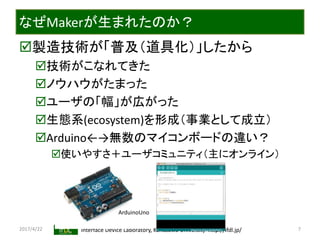

なぜMakerが生まれたのか？
製造技術が「普及（道具化）」したから
技術がこなれてきた
ノウハウがたまった
ユーザの「幅」が広がった
生態系(ecosystem)を形成（事業として成立）
Arduino←→無数のマイコンボードの違い？
使いやすさ＋ユーザコミュニティ（主にオンライン）
7
ArduinoUno

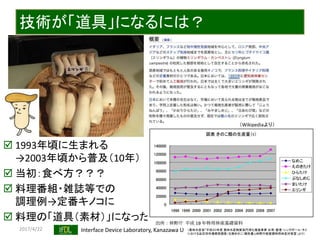

技術が「道具」になるには？
 1993年頃に生まれる
→2003年頃から普及（10年）
 当初：食べ方？？？
 料理番組・雑誌等での
調理例→定番キノコに
 料理の「道具（素材）」になった
（Wikipediaより）
（農林水産省「平成２０年度農林水産物貿易円滑化推進事業台湾・香港・シンガポール・タイ
における品目別市場実態調査（生鮮きのこ）報告書」(林野庁経営課特用林産対策室 )より）

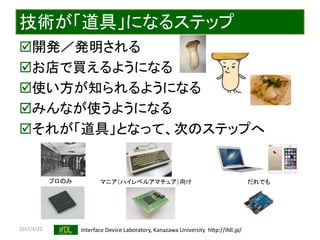

技術が「道具」になるステップ
開発／発明される
お店で買えるようになる
使い方が知られるようになる
みんなが使うようになる
それが「道具」となって、次のステップへ
プロのみマニア（ハイレベルアマチュア）向けだれでも

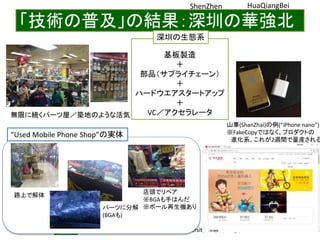

「技術の普及」の結果：深圳の華強北
10
山寨(ShanZhai)の例(“iPhone nano”)
※FakeCopyではなく、プロダクトの
進化系。これが2週間で量産される
無限に続くパーツ屋／築地のような活気
“Used Mobile Phone Shop”の実体
パーツに分解
(BGAも)
路上で解体
店頭でリペア
※BGAも手はんだ
※ボール再生機あり
ShenZhen HuaQiangBei
基板製造
＋
部品（サプライチェーン）
＋
ハードウエアスタートアップ
＋
VC／アクセラレータ
深圳の生態系

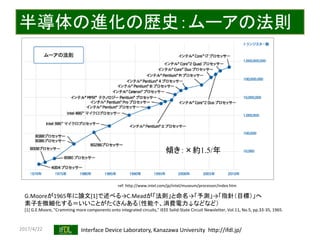

半導体の進化の歴史：ムーアの法則
ref: http://www.intel.com/jp/intel/museum/processor/index.htm
傾き：×約1.5/年
G.Mooreが1965年に論文[1]で述べる→C.Meadが「法則」と命名→「予測」→「指針（目標）」へ
素子を微細化する＝いいことがたくさんある（性能↑、消費電力↓などなど）
[1] G.E.Moore, "Cramming more components onto integrated circuits," IEEE Solid-State Circuit Newsletter, Vol.11, No.5, pp.33-35, 1965.

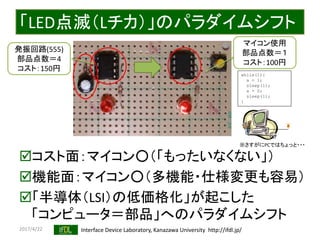

「LED点滅（Lチカ）」のパラダイムシフト
コスト面：マイコン○（「もったいなくない」）
機能面：マイコン○（多機能・仕様変更も容易）
「半導体（LSI）の低価格化」が起こした
「コンピュータ＝部品」へのパラダイムシフト
マイコン使用
部品点数＝１
コスト：100円
発振回路(555)
部品点数＝4
コスト：150円
while(1){
a = 1;
sleep(1);
a = 0;
sleep(1);
}
※さすがにPCではちょっと・・・

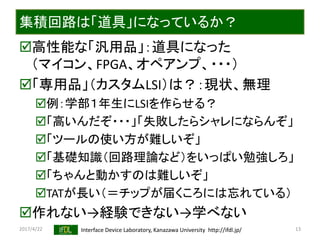

集積回路は「道具」になっているか？
高性能な「汎用品」：道具になった
（マイコン、FPGA、オペアンプ、・・・）
「専用品」（カスタムLSI）は？：現状、無理
例：学部１年生にLSIを作らせる？
「高いんだぞ・・・」「失敗したらシャレにならんぞ」
「ツールの使い方が難しいぞ」
「基礎知識（回路理論など）をいっぱい勉強しろ」
「ちゃんと動かすのは難しいぞ」
TATが長い（＝チップが届くころには忘れている）
作れない→経験できない→学べない
13

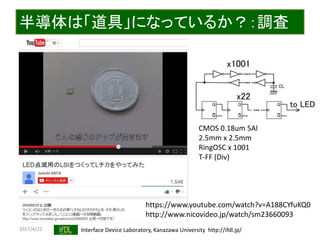

半導体は「道具」になっているか？：調査
https://www.youtube.com/watch?v=A188CYfuKQ0
http://www.nicovideo.jp/watch/sm23660093
CMOS 0.18um 5Al
2.5mm x 2.5mm
RingOSC x 1001
T-FF (Div)

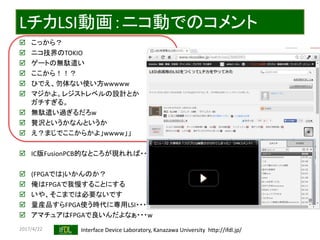

LチカLSI動画：ニコ動でのコメント
 こっから？
 ニコ技界のTOKIO
 ゲートの無駄遣い
 ここから！！？
 ひでえ、勿体ない使い方wwwww
 マジかよ。レジストレベルの設計とか
ガチすぎる。
 無駄遣い過ぎるだろw
 贅沢というかなんというか
 え？まじでここからかよ」wwww」」
 IC版FusionPCB的なところが現れれば・・・
 (FPGAでは)いかんのか？
 俺はFPGAで我慢することにする
 いや、そこまでは必要ないです
 量産品すらFPGA使う時代に専用LSI・・・
 アマチュアはFPGAで良いんだよなぁ・・・w

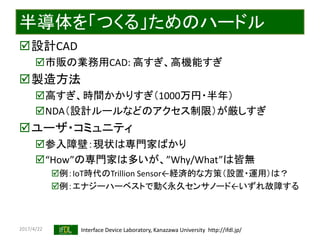

半導体を「つくる」ためのハードル
設計CAD
市販の業務用CAD: 高すぎ、高機能すぎ
製造方法
高すぎ、時間かかりすぎ（1000万円・半年）
NDA（設計ルールなどのアクセス制限）が厳しすぎ
ユーザ・コミュニティ
参入障壁：現状は専門家ばかり
“How”の専門家は多いが、”Why/What”は皆無
例：IoT時代のTrillion Sensor←経済的な方策（設置・運用）は？
例：エナジーハーベストで動く永久センサノード←いずれ故障する

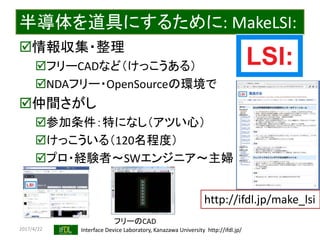

半導体を道具にするために: MakeLSI:
情報収集・整理
フリーCADなど（けっこうある）
NDAフリー・OpenSourceの環境で
仲間さがし
参加条件：特になし（アツい心）
けっこういる（120名程度）
プロ・経験者〜SWエンジニア〜主婦
http://ifdl.jp/make_lsi
フリーのCAD

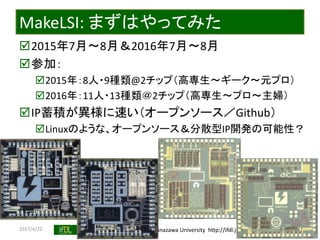

MakeLSI: まずはやってみた
2015年7月～8月＆2016年7月～8月
参加：
2015年：8人・9種類@2チップ（高専生～ギーク～元プロ）
2016年：11人・13種類＠2チップ（高専生～プロ～主婦）
IP蓄積が異様に速い（オープンソース／Github）
Linuxのような、オープンソース＆分散型IP開発の可能性？

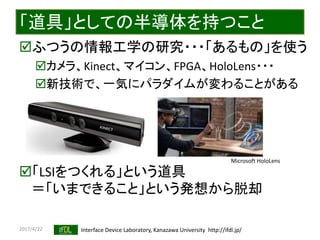

「道具」としての半導体を持つこと
ふつうの情報工学の研究・・・「あるもの」を使う
カメラ、Kinect、マイコン、FPGA、HoloLens・・・
新技術で、一気にパラダイムが変わることがある
「LSIをつくれる」という道具
＝「いまできること」という発想から脱却
Microsoft HoloLens

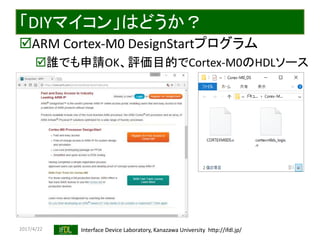

「DIYマイコン」はどうか？
ARM Cortex-M0 DesignStartプログラム
誰でも申請OK、評価目的でCortex-M0のHDLソース

「自作Cortex-M0でLチカ」：概要
0: 23a0 movs r3, #160 ; 0xa0
2: 05db lsls r3, r3, #23
4: 4c0b ldr r4, [pc, #44]
6: 4f0c ldr r7, [pc, #48]
8: 2201 movs r2, #1
a: 601a str r2, [r3, #0]
c: 2500 movs r5, #0
e: 6025 str r5, [r4, #0]
10: 2600 movs r6, #0
12: 3601 adds r6, #1
14: 42be cmp r6, r7
16: d1fc bne.n 12 <main+0x12>
18: 3501 adds r5, #1
1a: 2dff cmp r5, #255 ; 0xff
1c: d1f7 bne.n e <main+0xe>
1e: 2200 movs r2, #0
20: 601a str r2, [r3, #0]
22: 25ff movs r5, #255 ; 0xff
24: 2600 movs r6, #0
26: 3601 adds r6, #1
28: 42be cmp r6, r7
2a: d1fc bne.n 26 <main+0x26>
2c: 3d01 subs r5, #1
2e: 2d00 cmp r5, #0
30: d1f8 bne.n 24 <main+0x24>
32: e7e9 b.n 8 <main+0x8>
34: 50000004
38: 0000270f
#define GPIO 0x50000000
#define PWMDUTY 0x50000001
#define WAIT 10000 // 3,000,000=0.3s / 256 -> 10,000
void main()
{
volatile unsigned int w;
volatile unsigned int d;
while(1){
*(volatile unsigned int *)GPIO = 0x0001;
for (d = 0; d < 256; d++){
*(volatile unsigned int *)PWMDUTY = d;
for (w = 0; w < WAIT; w++);
}
*(volatile unsigned int *)GPIO = 0x0000;
for (d = 255; d >= 0; d--){
*(volatile unsigned int *)PWMDUTY = d;
for (w = 0; w < WAIT; w++);
}
}
}
arm-gcc/gas
VerilogHDL
module imem(clk, addr, data2);
input clk;
input [31:0] addr;
output [31:0] data2;
reg [31:0] data, data2;
// 0x00000000 - 0x1fffffff : code (0x00000000-0x000000c0: int.vec.)
// code memory: little-endian (LSB=1st byte / MSB=2nd byte)
wire [31:0] addr2;
assign addr2 = {addr[31:2], 2'b00};
always @(addr2) begin
case (addr2)
32'h00000000 : data <= 32'h0020000; // insital SP
32'h00000004 : data <= 32'h0000101; // reset (bit[0]=T)
32'h00000100 : data <= {16'h05db,16'h23a0};
32'h00000104 : data <= {16'h4f0d,16'h4c0c};
32'h00000108 : data <= {16'h601a,16'h2201};
32'h0000010c : data <= {16'h6025,16'h2500};
32'h00000110 : data <= {16'h3601,16'h2600};
32'h00000114 : data <= {16'hd1fc,16'h42be};
32'h00000118 : data <= {16'h2dff,16'h3501};
32'h0000011c : data <= {16'h2200,16'hd1f7};
32'h00000120 : data <= {16'h25ff,16'h601a};
32'h00000124 : data <= {16'h2600,16'h6025};
32'h00000128 : data <= {16'h42be,16'h3601};
32'h0000012c : data <= {16'h3d01,16'hd1fc};
32'h00000130 : data <= {16'hd1f7,16'h2d00};
32'h00000134 : data <= {16'h0000,16'he7e8};
32'h00000138 : data <= 32'h50000004;
32'h0000013c : data <= 32'd1999;
default: data <= 32'h0;
endcase
end
always @(posedge clk) begin
data2 <= data;
end
endmodule
「Lチカ」＆「Lほわ」
Thumb命令

「自作Cortex-M0でLチカ」：メモリマップ

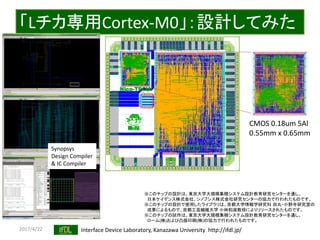

「Lチカ専用Cortex-M0」：設計してみた
CMOS 0.18um 5Al
0.55mm x 0.65mm
※このチップの設計は、東京大学大規模集積システム設計教育研究センターを通し、
日本ケイデンス株式会社、シノプシス株式会社研究センターの協力で行われたものです。
※このチップの設計で使用したライブラリは、京都大学情報学研究科田丸・小野寺研究室の
成果によるもので、京都工芸繊維大学小林和淑教授によりリリースされたものです。
※このチップの試作は、東京大学大規模集積システム設計教育研究センターを通し、
ローム(株)および凸版印刷(株)の協力で行われたものです。
Synopsys
Design Compiler
& IC Compiler

「Lチカ専用Cortex-M0」：製造してみた
※基板はスイッチサイエンスPCBで製造
※クロック周波数＝10MHz

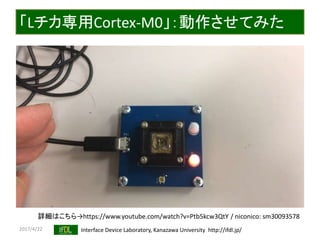

「Lチカ専用Cortex-M0」：動作させてみた
詳細はこちら→https://www.youtube.com/watch?v=Ptb5kcw3QtY / niconico: sm30093578

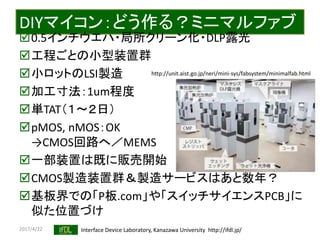

DIYマイコン：どう作る？ミニマルファブ
0.5インチウエハ・局所クリーン化・DLP露光
工程ごとの小型装置群
小ロットのLSI製造
加工寸法：1um程度
単TAT（１〜２日）
pMOS, nMOS：OK
→CMOS回路へ／MEMS
一部装置は既に販売開始
CMOS製造装置群＆製造サービスはあと数年？
基板界での「P板.com」や「スイッチサイエンスPCB」に
似た位置づけ
http://unit.aist.go.jp/neri/mini-sys/fabsystem/minimalfab.html

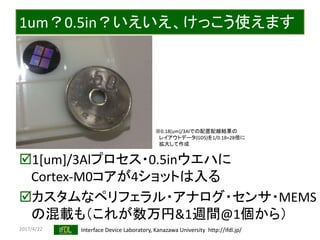

1um？0.5in？いえいえ、けっこう使えます
1[um]/3Alプロセス・0.5inウエハに
Cortex-M0コアが4ショットは入る
カスタムなペリフェラル・アナログ・センサ・MEMS
の混載も（これが数万円&1週間@1個から）
※0.18[um]/3Alでの配置配線結果の
レイアウトデータ(GDS)を1/0.18=28倍に
拡大して作成
