M5Stackでインターンしてみた

Interface Device Laboratory, Kanazawa University http://ifdl.jp/

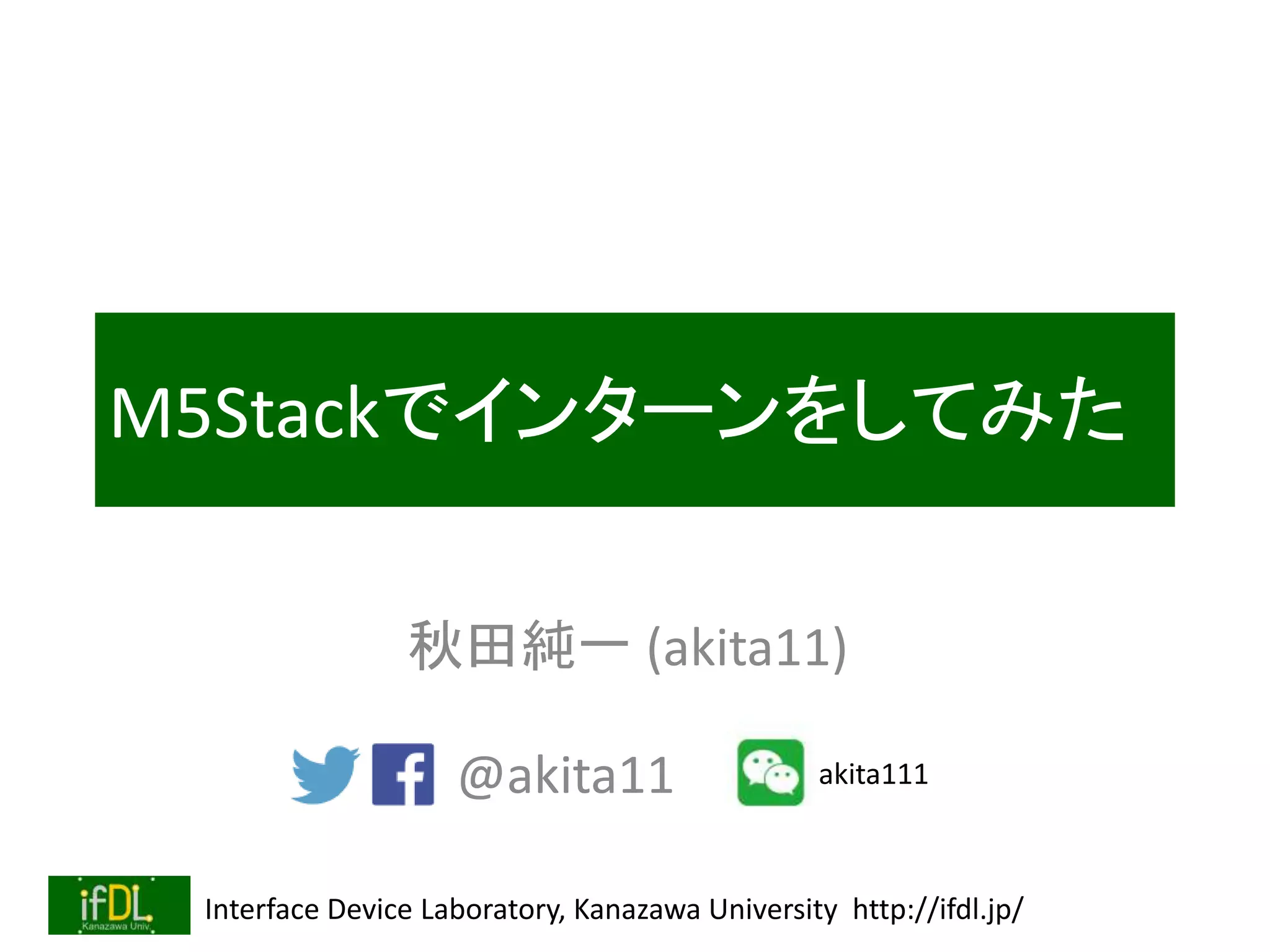

M5Stackでインターンをしてみた
秋田純一 (akita11)
akita111
@akita11

2022/9/3 Interface Device Laboratory, Kanazawa University http://ifdl.jp/

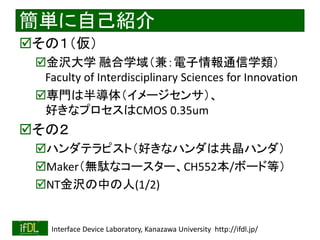

簡単に自己紹介
その１（仮）
金沢大学融合学域（兼：電子情報通信学類）
Faculty of Interdisciplinary Sciences for Innovation
専門は半導体（イメージセンサ）、
好きなプロセスはCMOS 0.35um
その２
ハンダテラピスト（好きなハンダは共晶ハンダ）
Maker（無駄なコースター、CH552本/ボード等）
NT金沢の中の人(1/2)

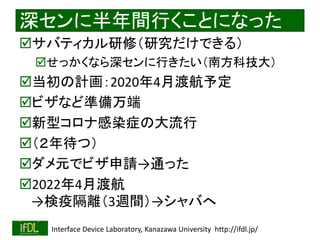

深センに半年間行くことになった
サバティカル研修（研究だけできる）
せっかくなら深センに行きたい（南方科技大）
当初の計画：2020年4月渡航予定
ビザなど準備万端
新型コロナ感染症の大流行
（２年待つ）
ダメ元でビザ申請→通った
2022年4月渡航
→検疫隔離（3週間）→シャバへ

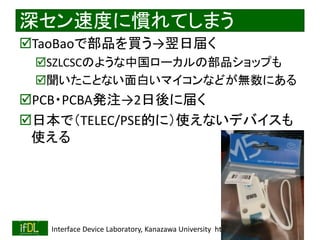

深セン速度に慣れてしまう
TaoBaoで部品を買う→翌日届く
SZLCSCのような中国ローカルの部品ショップも
聞いたことない面白いマイコンなどが無数にある
PCB・PCBA発注→2日後に届く
日本で（TELEC/PSE的に）使えないデバイスも
使える

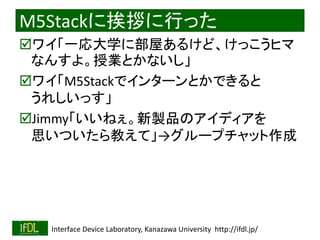

M5Stackに挨拶に行った
ワイ「一応大学に部屋あるけど、けっこうヒマ
なんすよ。授業とかないし」
ワイ「M5Stackでインターンとかできると
うれしいっす」
Jimmy「いいねぇ。新製品のアイディアを
思いついたら教えて」→グループチャット作成

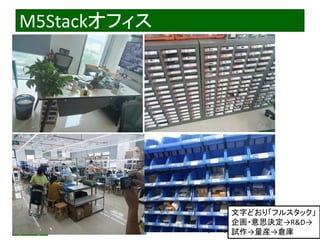

M5Stackオフィス
文字どおり「フルスタック」
企画・意思決定→R&D→
試作→量産→倉庫

新製品アイディアを考える
面白いセンサとか？
↑もうだいたい出てる（M5Stackあるある）
自分的にほしいものにしよう
Core2にPortB/C/D/Eを生やすボード
IR TX（赤外線リモコン送信用つよつよIrLED）
DCモータドライバ（Hブリッジ）

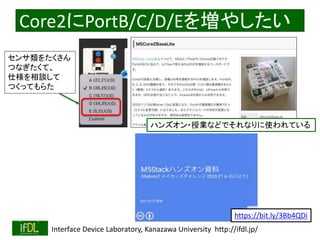

Core2にPortB/C/D/Eを増やしたい
センサ類をたくさん
つなぎたくて、
仕様を相談して
つくってもらた
ハンズオン・授業などでそれなりに使われている
https://bit.ly/3Bb4QDi

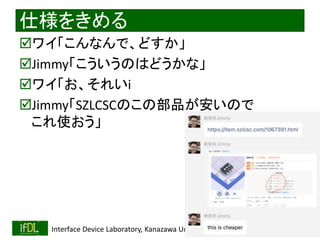

仕様をきめる
ワイ「こんなんで、どすか」
Jimmy「こういうのはどうかな」
ワイ「お、それいi
Jimmy「SZLCSCのこの部品が安いので
これ使おう」

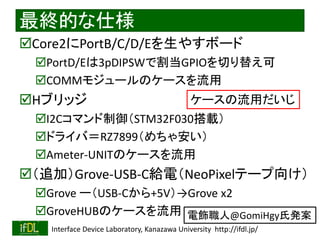

最終的な仕様
Core2にPortB/C/D/Eを生やすボード
PortD/Eは3pDIPSWで割当GPIOを切り替え可
COMMモジュールのケースを流用
Hブリッジ
I2Cコマンド制御（STM32F030搭載）
ドライバ＝RZ7899（めちゃ安い）
Ameter-UNITのケースを流用
（追加）Grove-USB-C給電（NeoPixelテープ向け）
Grove ー（USB-Cから+5V）→Grove x2
GroveHUBのケースを流用
ケースの流用だいじ
電飾職人@GomiHgy氏発案

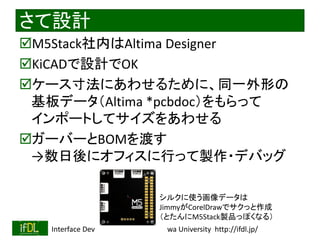

さて設計
M5Stack社内はAltima Designer
KiCADで設計でOK
ケース寸法にあわせるために、同一外形の
基板データ（Altima *pcbdoc）をもらって
インポートしてサイズをあわせる
ガーバーとBOMを渡す
→数日後にオフィスに行って製作・デバッグ
シルクに使う画像データは
JimmyがCorelDrawでサクっと作成
（とたんにM5Stack製品っぽくなる）

M5Stackオフィスの日常

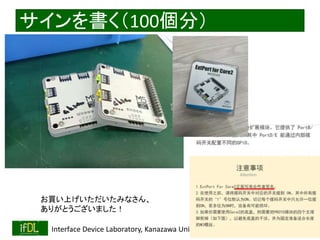

サインを書く（100個分）
お買い上げいただいたみなさん、
ありがとうございました！

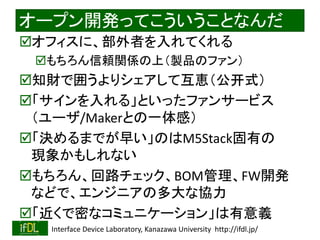

オープン開発ってこういうことなんだ
オフィスに、部外者を入れてくれる
もちろん信頼関係の上（製品のファン）
知財で囲うよりシェアして互恵（公开式）
「サインを入れる」といったファンサービス
（ユーザ/Makerとの一体感）
「決めるまでが早い」のはM5Stack固有の
現象かもしれない
もちろん、回路チェック、BOM管理、FW開発
などで、エンジニアの多大な協力
「近くで密なコミュニケーション」は有意義

謝礼をいただいてしまった

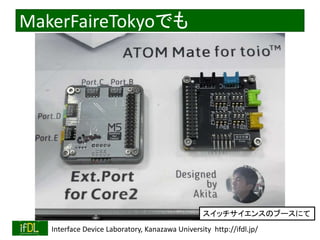

MakerFaireTokyoでも
スイッチサイエンスのブースにて

残りの3つは・・・
Hブリッジ
回路の動作OK
STM32F030のFWがほぼ完成
回路チェック中
Grove-USB-C給電
名称は”TypeC2Grove”
動作OK、シール完成
あとは量産待ち・・・
IR TX（忘れてた）

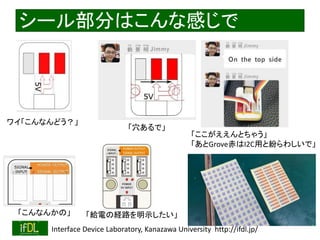

シール部分はこんな感じで
「穴あるで」
ワイ「こんなんどう？」
「ここがええんとちゃう」
「あとGrove赤はI2C用と紛らわしいで」
「こんなんかの」「給電の経路を明示したい」

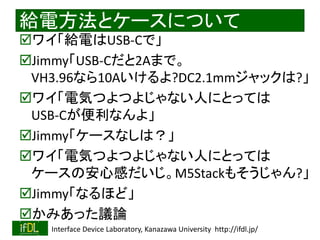

給電方法とケースについて
ワイ「給電はUSB-Cで」
Jimmy「USB-Cだと2Aまで。
VH3.96なら10Aいけるよ?DC2.1mmジャックは?」
ワイ「電気つよつよじゃない人にとっては
USB-Cが便利なんよ」
Jimmy「ケースなしは？」
ワイ「電気つよつよじゃない人にとっては
ケースの安心感だいじ。M5Stackもそうじゃん?」
Jimmy「なるほど」
かみあった議論

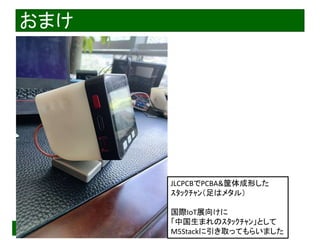

おまけ
JLCPCBでPCBA&筐体成形した
ｽﾀｯｸﾁｬﾝ（足はメタル）
国際IoT展向けに
「中国生まれのｽﾀｯｸﾁｬﾝ」として
M5Stackに引き取ってもらいました

M5Stackでインターンしてみた
