Dokumen ini membahas dasar-dasar hukum listrik arus bolak-balik, termasuk Hukum Ohm dan Hukum Daya Listrik. Hukum Ohm dijelaskan dengan persamaan v = i x r, sedangkan daya listrik diungkapkan dengan p = v x i. Selain itu, dokumen juga membahas harga-harga arus bolak-balik seperti harga sesaat, harga efektif, dan harga maksimum/rata-rata.

1. MENGGUNAKAN HUKUM-HUKUM RANGKAIAN LISTRIK
ARUS BOLAK-BALIK
MENERAPKAN DASAR-DASAR KELISTRIKAN
064.DKK.01

2. Teknologi dan Rekayasa

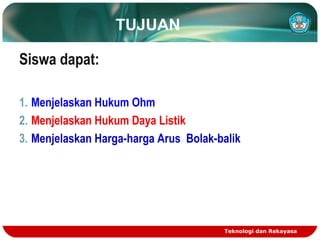

TUJUAN
Siswa dapat:
1. Menjelaskan Hukum Ohm
2. Menjelaskan Hukum Daya Listik
3. Menjelaskan Harga-harga Arus Bolak-balik

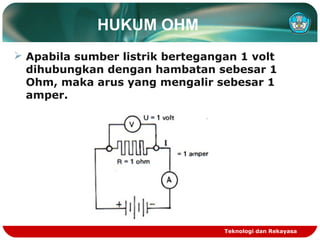

3. HUKUM OHM
 Apabila sumber listrik bertegangan 1 volt
dihubungkan dengan hambatan sebesar 1
Ohm, maka arus yang mengalir sebesar 1
amper.
Teknologi dan Rekayasa

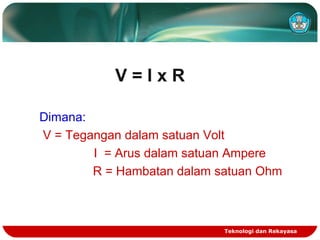

4. V = I x R
Dimana:
V = Tegangan dalam satuan Volt
I = Arus dalam satuan Ampere
R = Hambatan dalam satuan Ohm
Teknologi dan Rekayasa

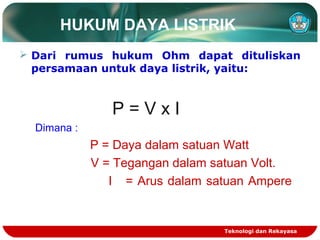

5. HUKUM DAYA LISTRIK
 Dari rumus hukum Ohm dapat dituliskan
persamaan untuk daya listrik, yaitu:
P = V x I
Dimana :
P = Daya dalam satuan Watt
V = Tegangan dalam satuan Volt.
I = Arus dalam satuan Ampere
Teknologi dan Rekayasa

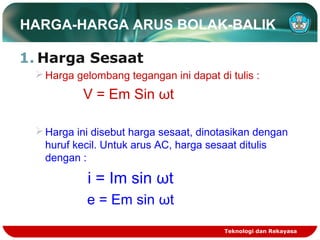

6. HARGA-HARGA ARUS BOLAK-BALIK
1. Harga Sesaat
Harga gelombang tegangan ini dapat di tulis :
V = Em Sin ωt
Harga ini disebut harga sesaat, dinotasikan dengan
huruf kecil. Untuk arus AC, harga sesaat ditulis
dengan :
i = Im sin ωt
e = Em sin ωt
Teknologi dan Rekayasa

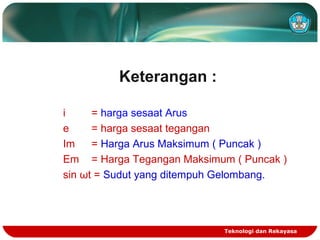

7. Keterangan :
i = harga sesaat Arus
e = harga sesaat tegangan
Im = Harga Arus Maksimum ( Puncak )
Em = Harga Tegangan Maksimum ( Puncak )
sin ωt = Sudut yang ditempuh Gelombang.
Teknologi dan Rekayasa

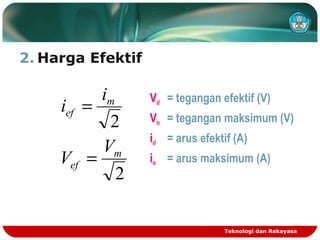

8. 2. Harga Efektif
Vef = tegangan efektif (V)
Vm = tegangan maksimum (V)
ief = arus efektif (A)
im = arus maksimum (A)
Teknologi dan Rekayasa
2
2
m
ef
m
ef
V
V
i
i
=
=

9. 3. Harga Maksimum dan Rata-rata
Vr = tegangan rata-rata (V)
Vm = tegangan maksimum (V)
ir = arus rata-rata (A)
im = arus maksimum (A)
Teknologi dan Rekayasa
π
π
m
r
m
r
V
V
i
i
2
2
=
=

10. SELESAI
Teknologi dan Rekayasa
By. EKO SUPRIYADI, SPd
SMK RISTEK KIKIN JAKARTA
