![SRP

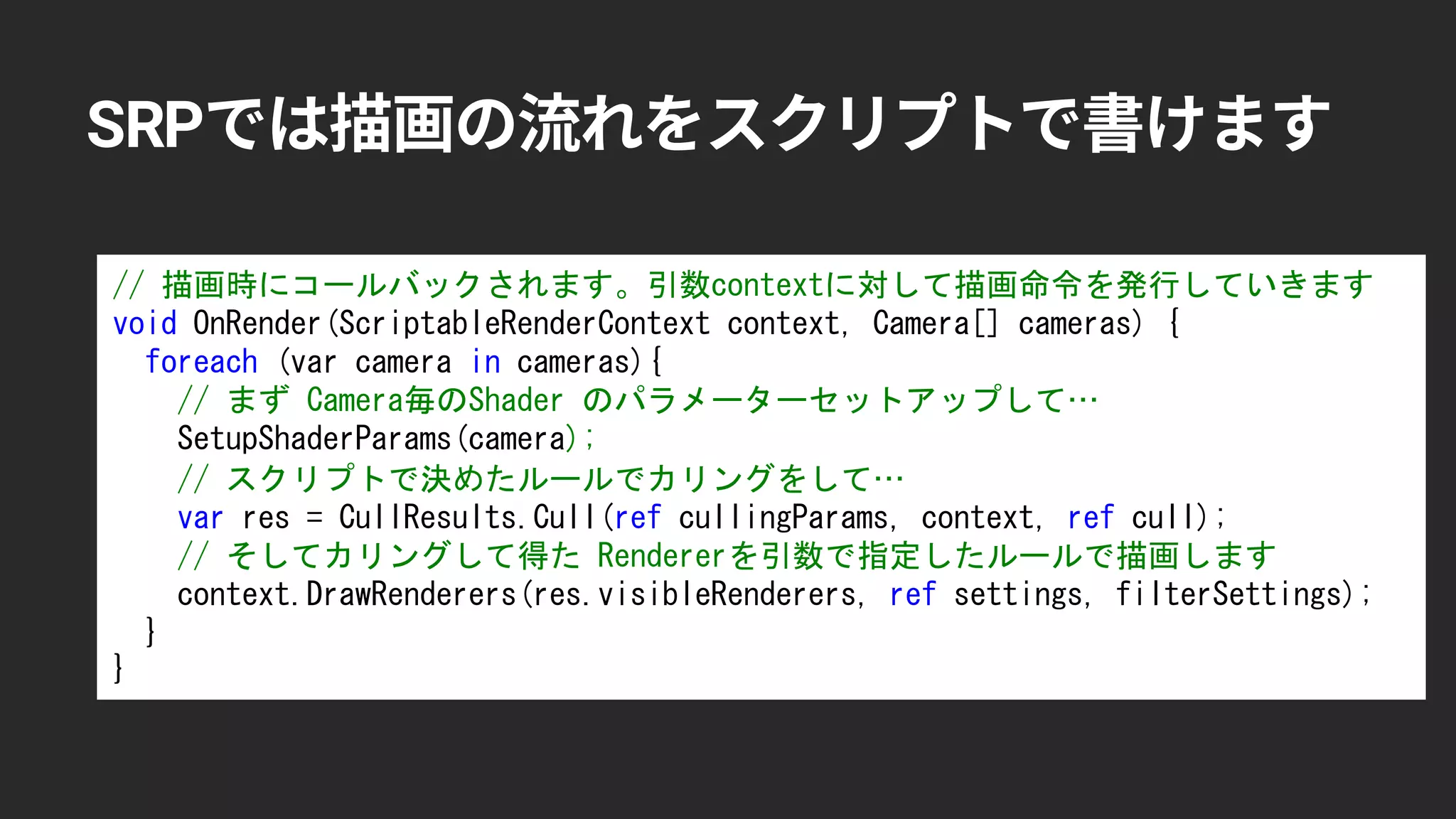

// 描画時にコールバックされます。引数contextに対して描画命令を発行していきます
void OnRender(ScriptableRenderContext context, Camera[] cameras) {
foreach (var camera in cameras){
// まず Camera毎のShader のパラメーターセットアップして…
SetupShaderParams(camera);
// スクリプトで決めたルールでカリングをして…
var res = CullResults.Cull(ref cullingParams, context, ref cull);
// そしてカリングして得た Rendererを引数で指定したルールで描画します
context.DrawRenderers(res.visibleRenderers, ref settings, filterSettings);
}
}](https://image.slidesharecdn.com/gtmf20180713a2unitykurokawa-180712073430/75/GTMF2018TOKYO-ScriptableRenderPipeline-31-2048.jpg)

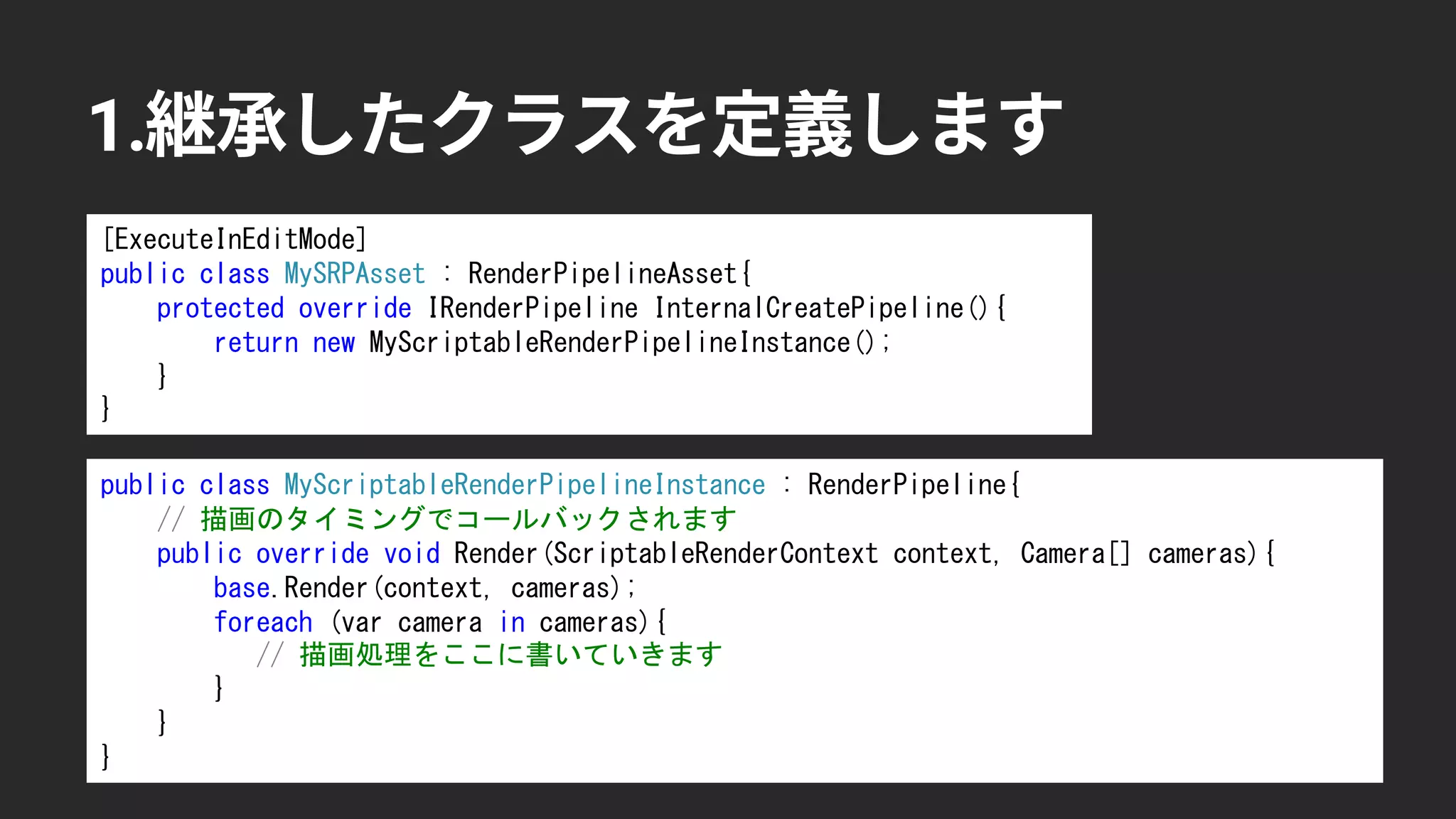

![1.
[ExecuteInEditMode]
public class MySRPAsset : RenderPipelineAsset{
protected override IRenderPipeline InternalCreatePipeline(){
return new MyScriptableRenderPipelineInstance();
}
}
public class MyScriptableRenderPipelineInstance : RenderPipeline{
// 描画のタイミングでコールバックされます
public override void Render(ScriptableRenderContext context, Camera[] cameras){
base.Render(context, cameras);
foreach (var camera in cameras){
// 描画処理をここに書いていきます
}
}
}](https://image.slidesharecdn.com/gtmf20180713a2unitykurokawa-180712073430/75/GTMF2018TOKYO-ScriptableRenderPipeline-33-2048.jpg)

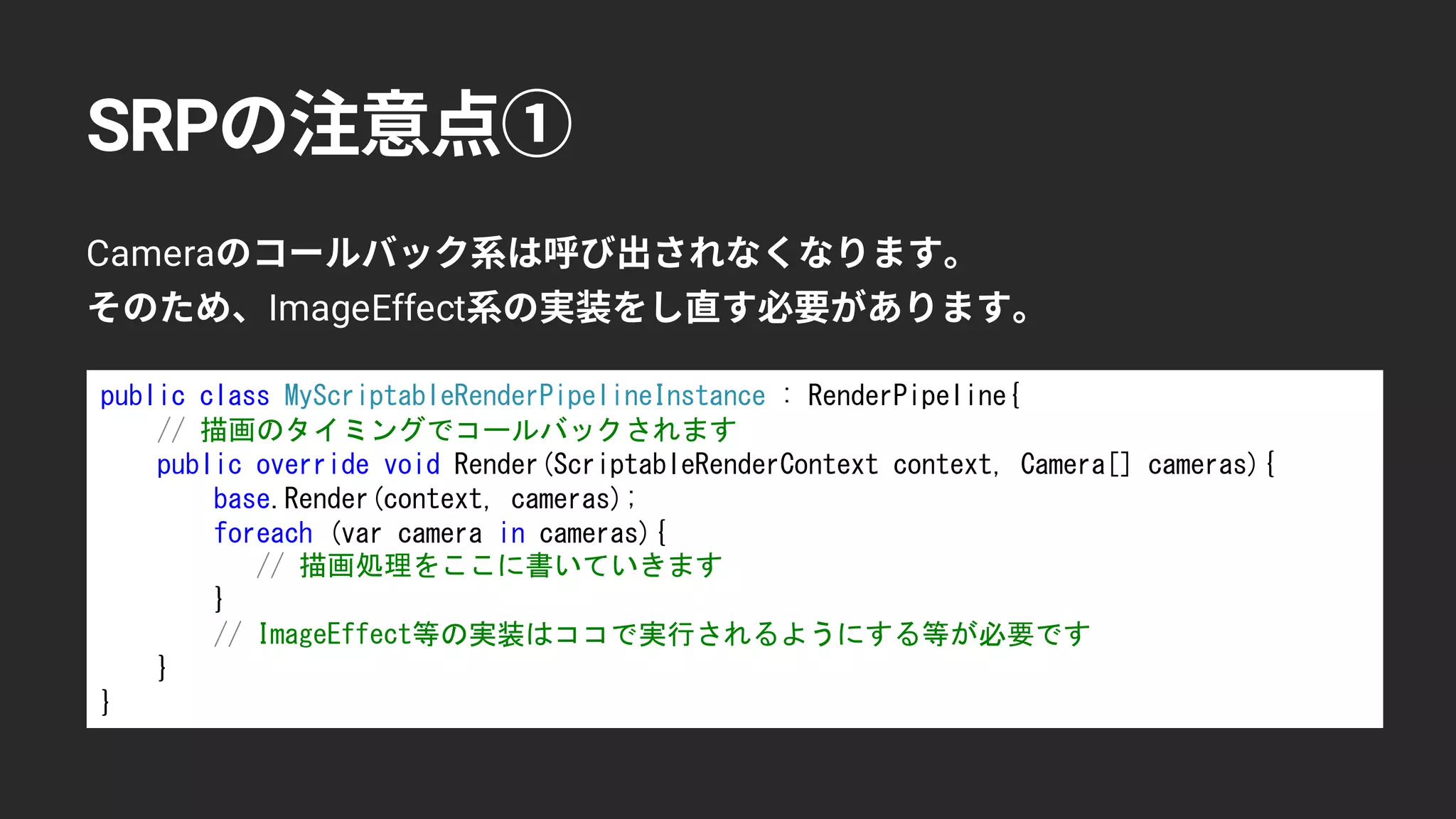

![SRP
Camera
ImageEffect
public class MyScriptableRenderPipelineInstance : RenderPipeline{
// 描画のタイミングでコールバックされます
public override void Render(ScriptableRenderContext context, Camera[] cameras){
base.Render(context, cameras);
foreach (var camera in cameras){
// 描画処理をここに書いていきます
}
// ImageEffect等の実装はココで実行されるようにする等が必要です
}
}](https://image.slidesharecdn.com/gtmf20180713a2unitykurokawa-180712073430/75/GTMF2018TOKYO-ScriptableRenderPipeline-40-2048.jpg)

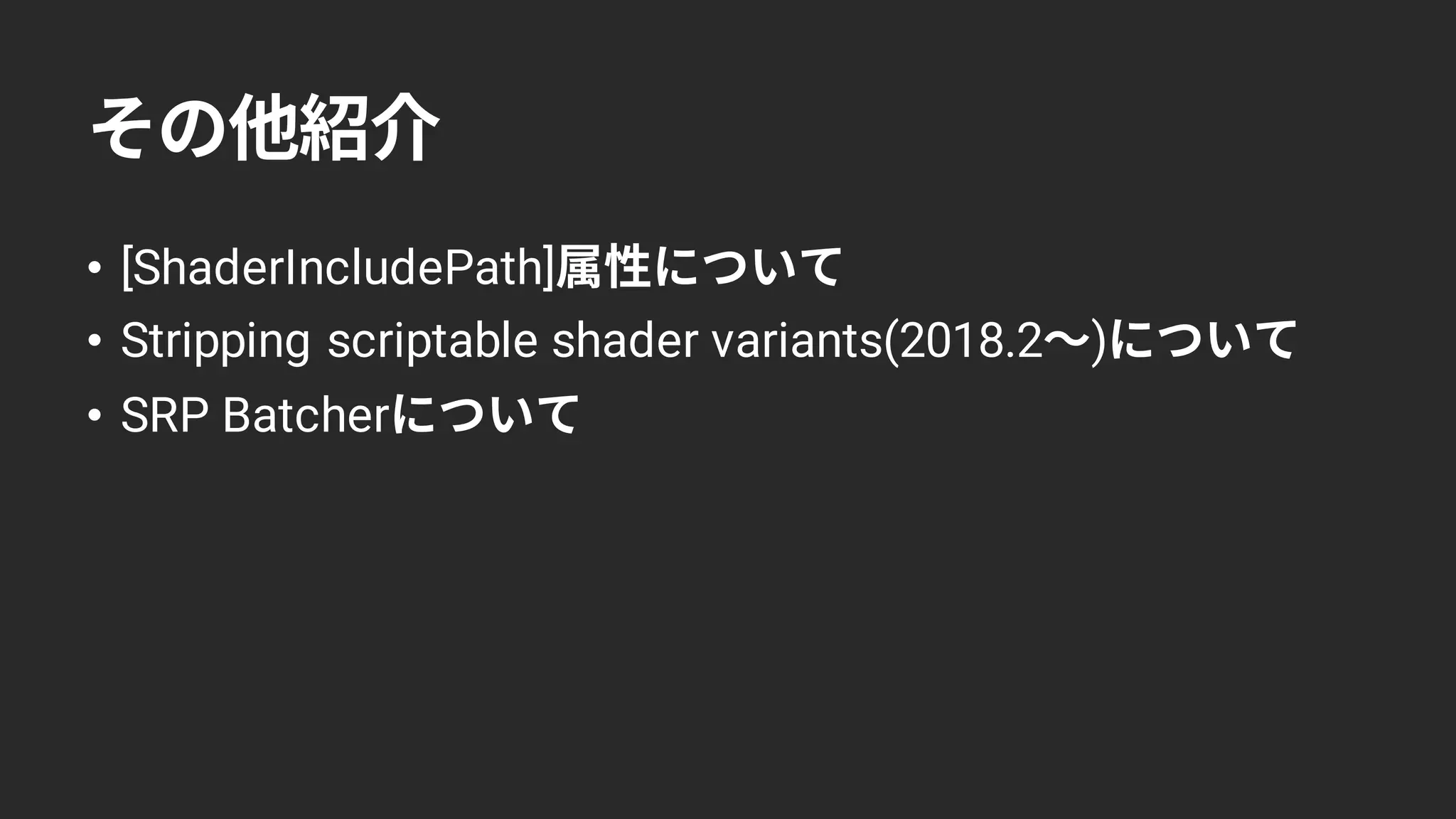

![• [ShaderIncludePath]
• Stripping scriptable shader variants(2018.2 )
• SRP Batcher](https://image.slidesharecdn.com/gtmf20180713a2unitykurokawa-180712073430/75/GTMF2018TOKYO-ScriptableRenderPipeline-51-2048.jpg)

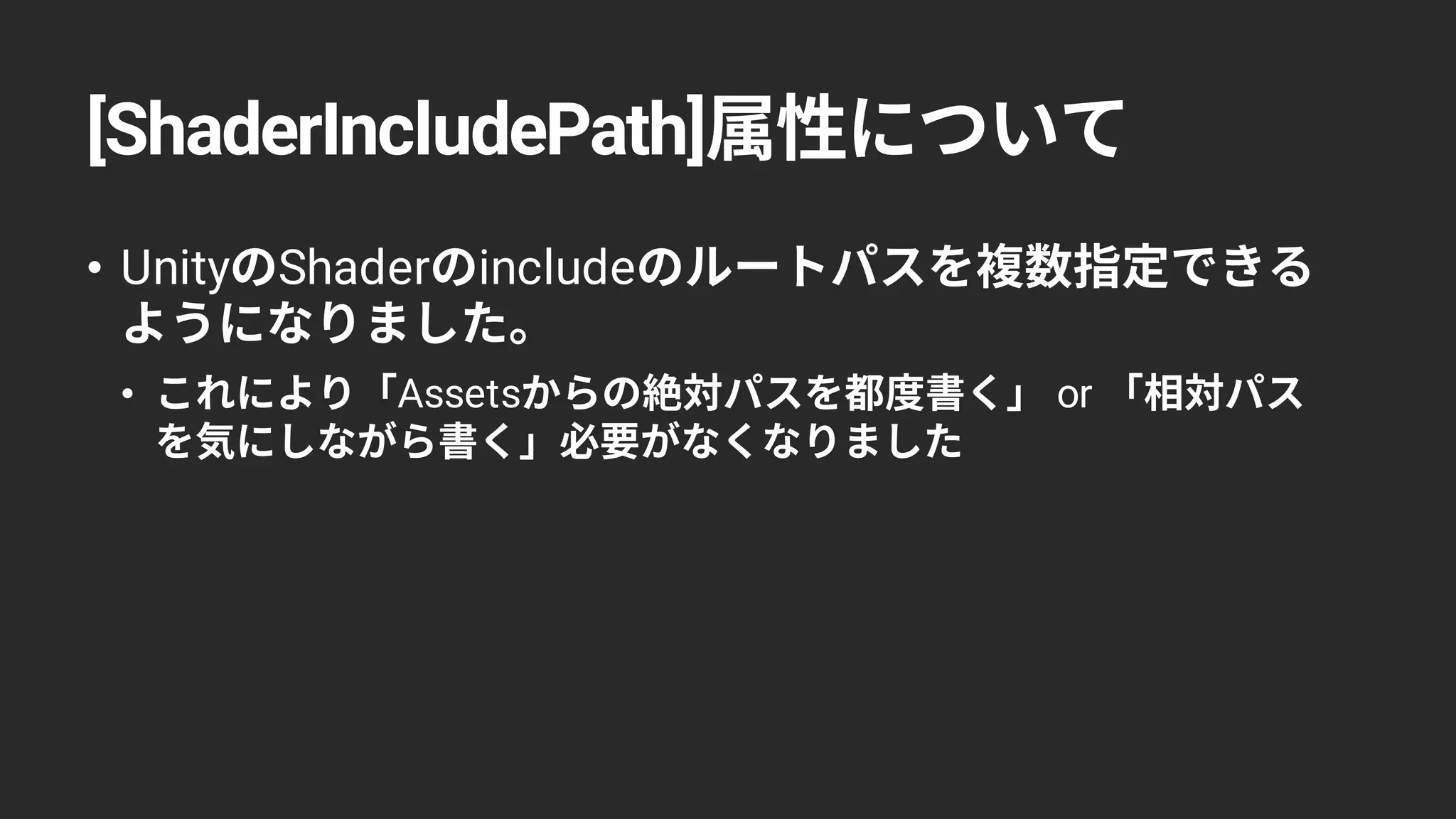

![[ShaderIncludePath]
• Unity Shader include
• Assets or](https://image.slidesharecdn.com/gtmf20180713a2unitykurokawa-180712073430/75/GTMF2018TOKYO-ScriptableRenderPipeline-52-2048.jpg)

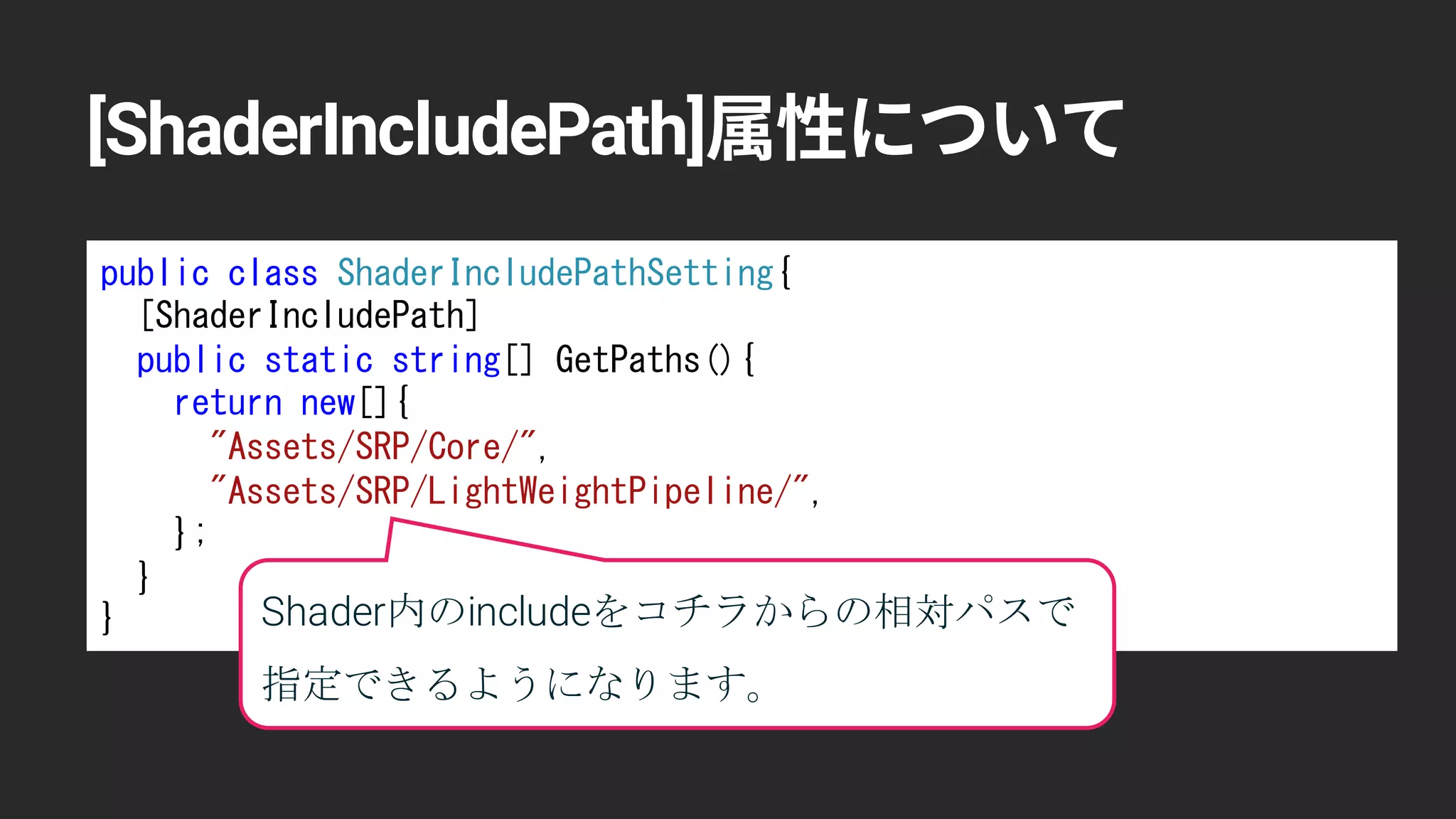

![[ShaderIncludePath]
public class ShaderIncludePathSetting{
[ShaderIncludePath]
public static string[] GetPaths(){
return new[]{
"Assets/SRP/Core/",
"Assets/SRP/LightWeightPipeline/",
};
}
} Shader内のincludeをコチラからの相対パスで
指定できるようになります。](https://image.slidesharecdn.com/gtmf20180713a2unitykurokawa-180712073430/75/GTMF2018TOKYO-ScriptableRenderPipeline-53-2048.jpg)

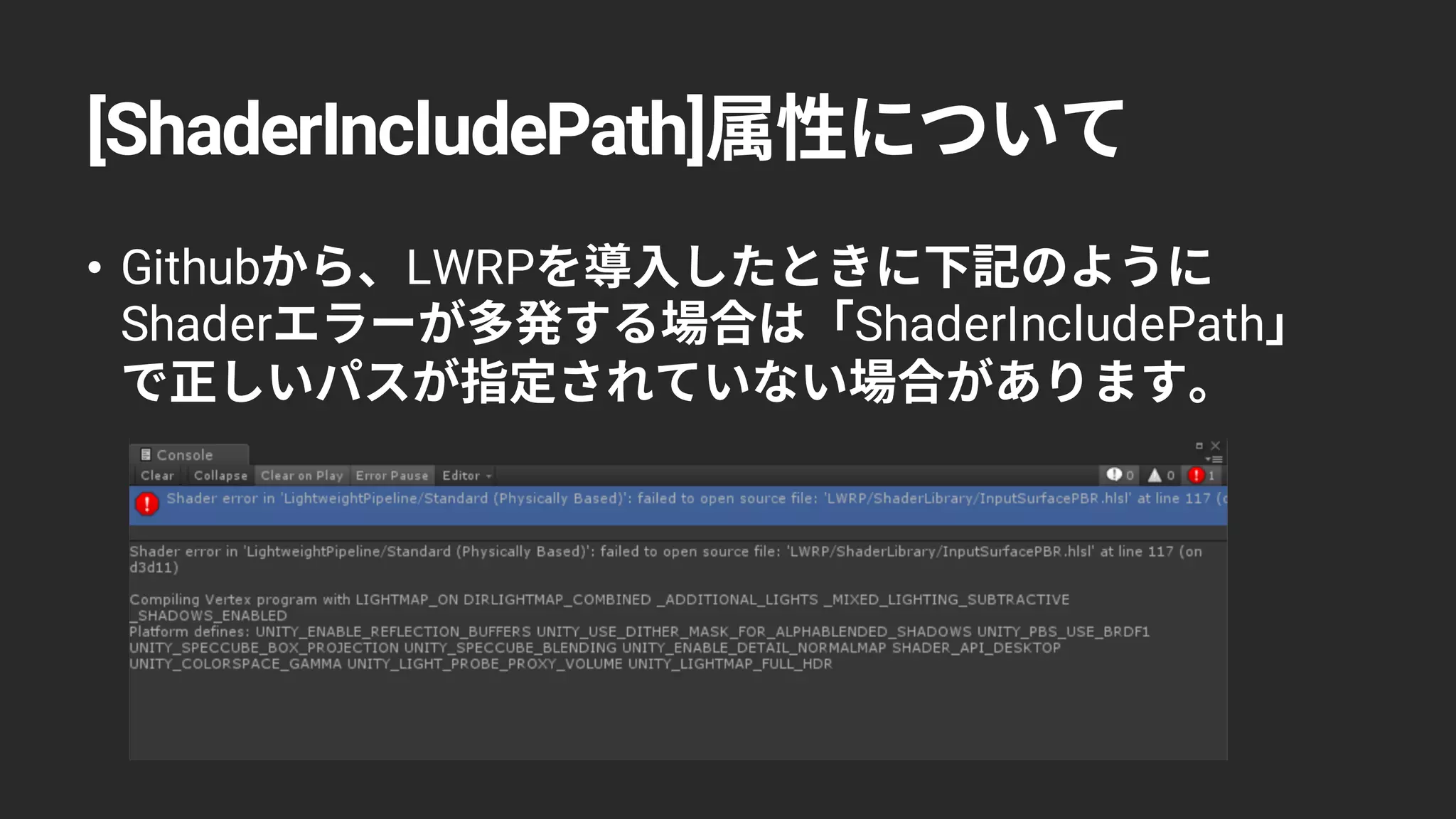

![[ShaderIncludePath]
• Github LWRP
Shader ShaderIncludePath](https://image.slidesharecdn.com/gtmf20180713a2unitykurokawa-180712073430/75/GTMF2018TOKYO-ScriptableRenderPipeline-54-2048.jpg)

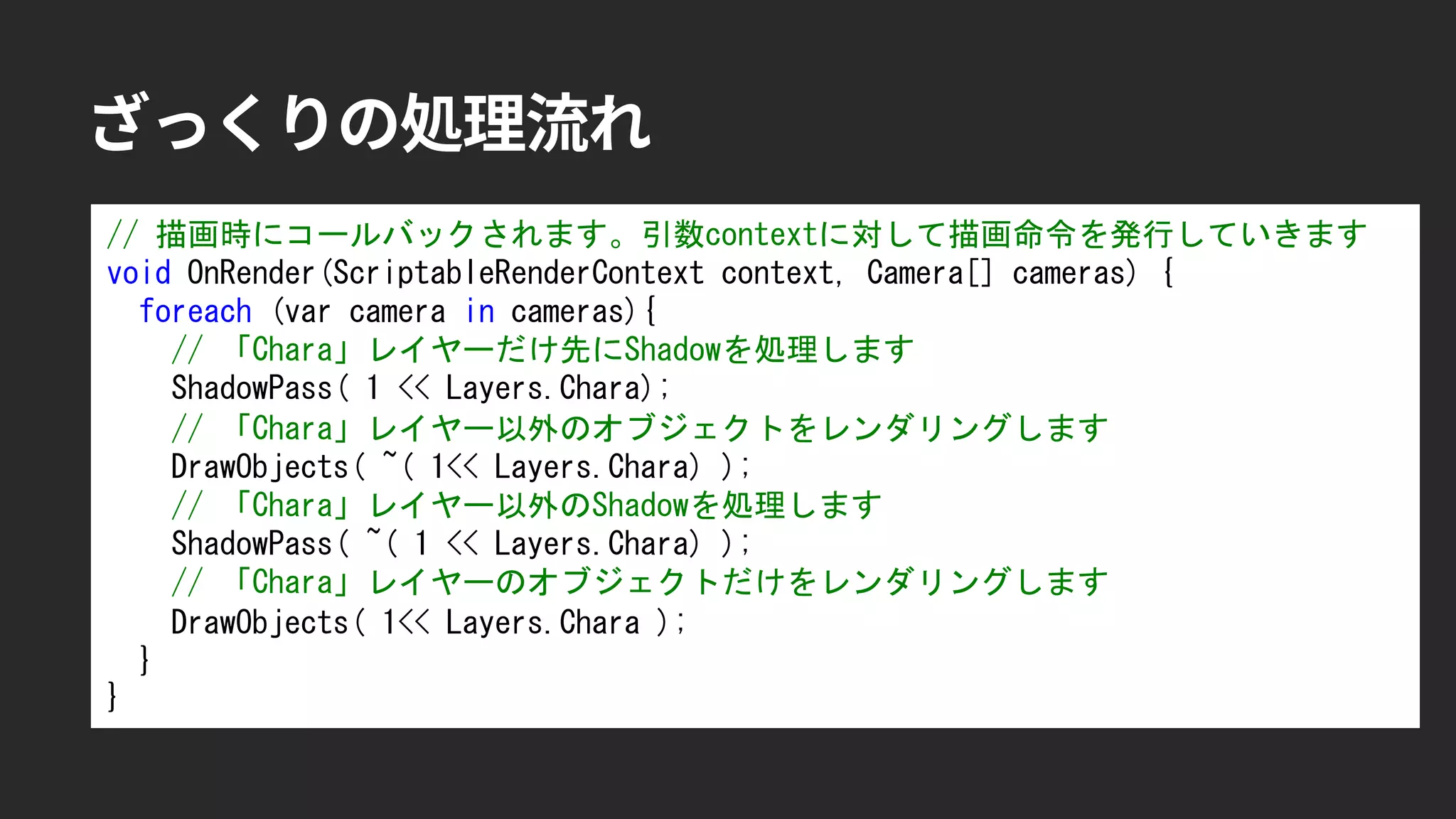

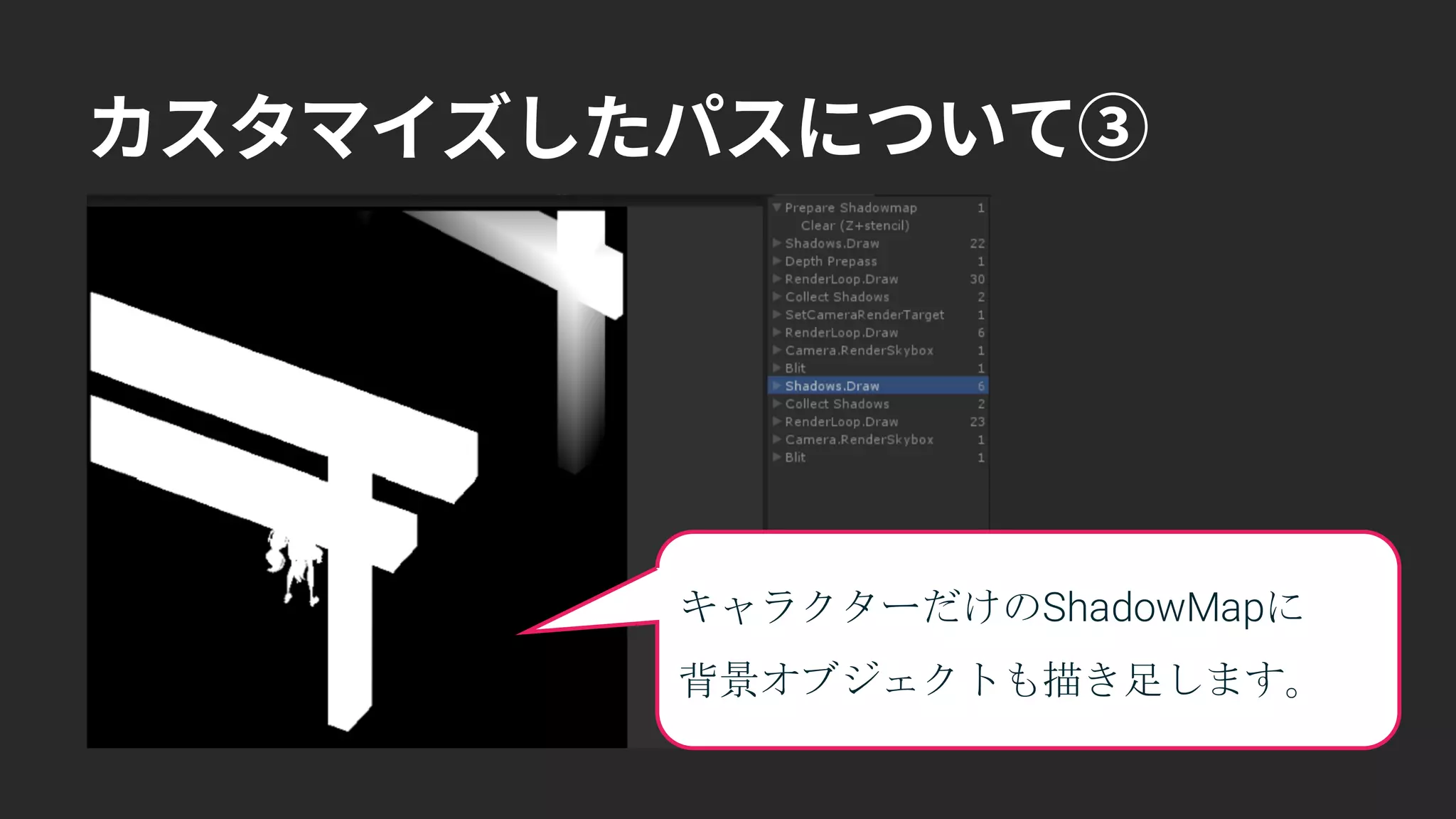

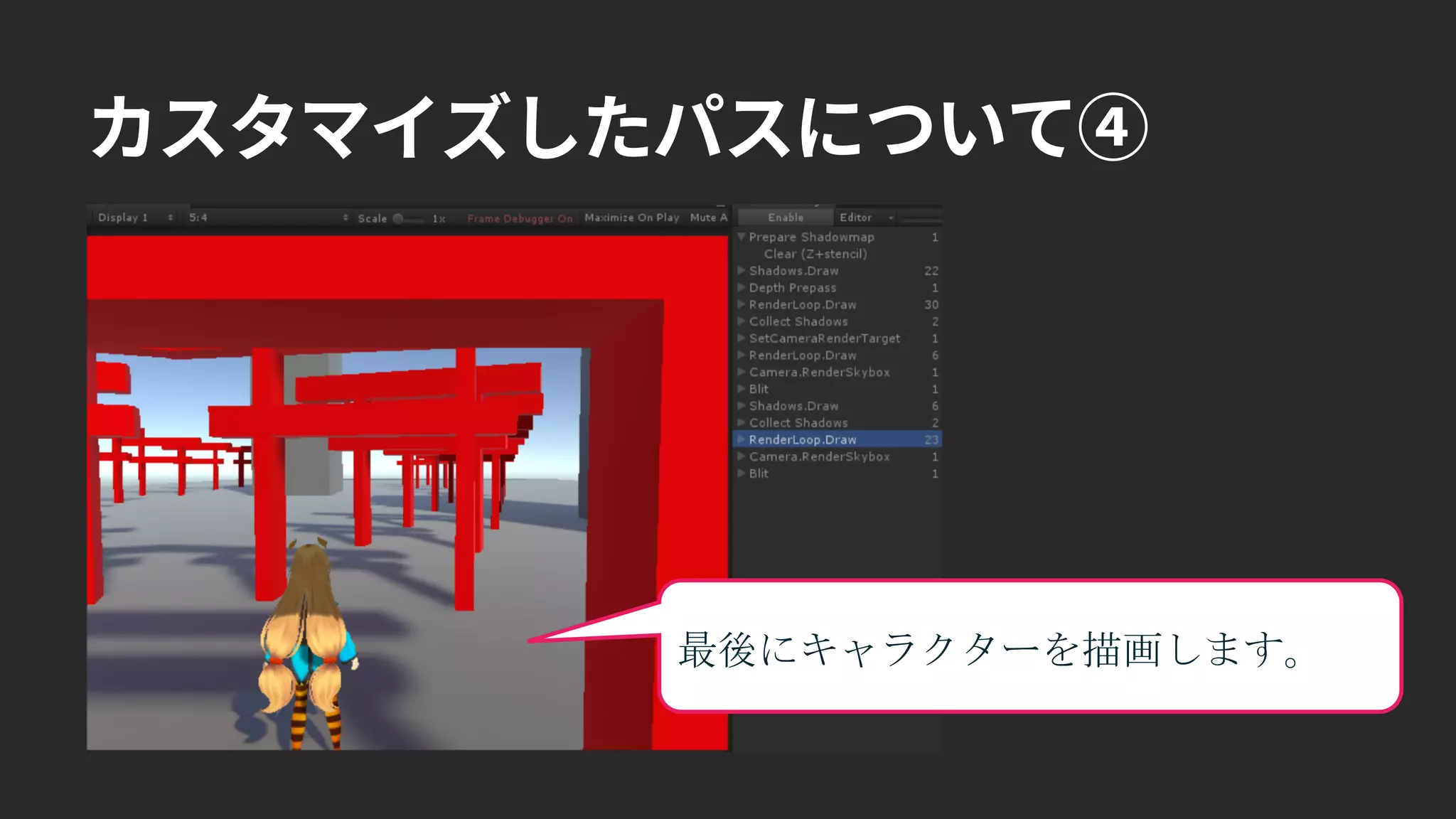

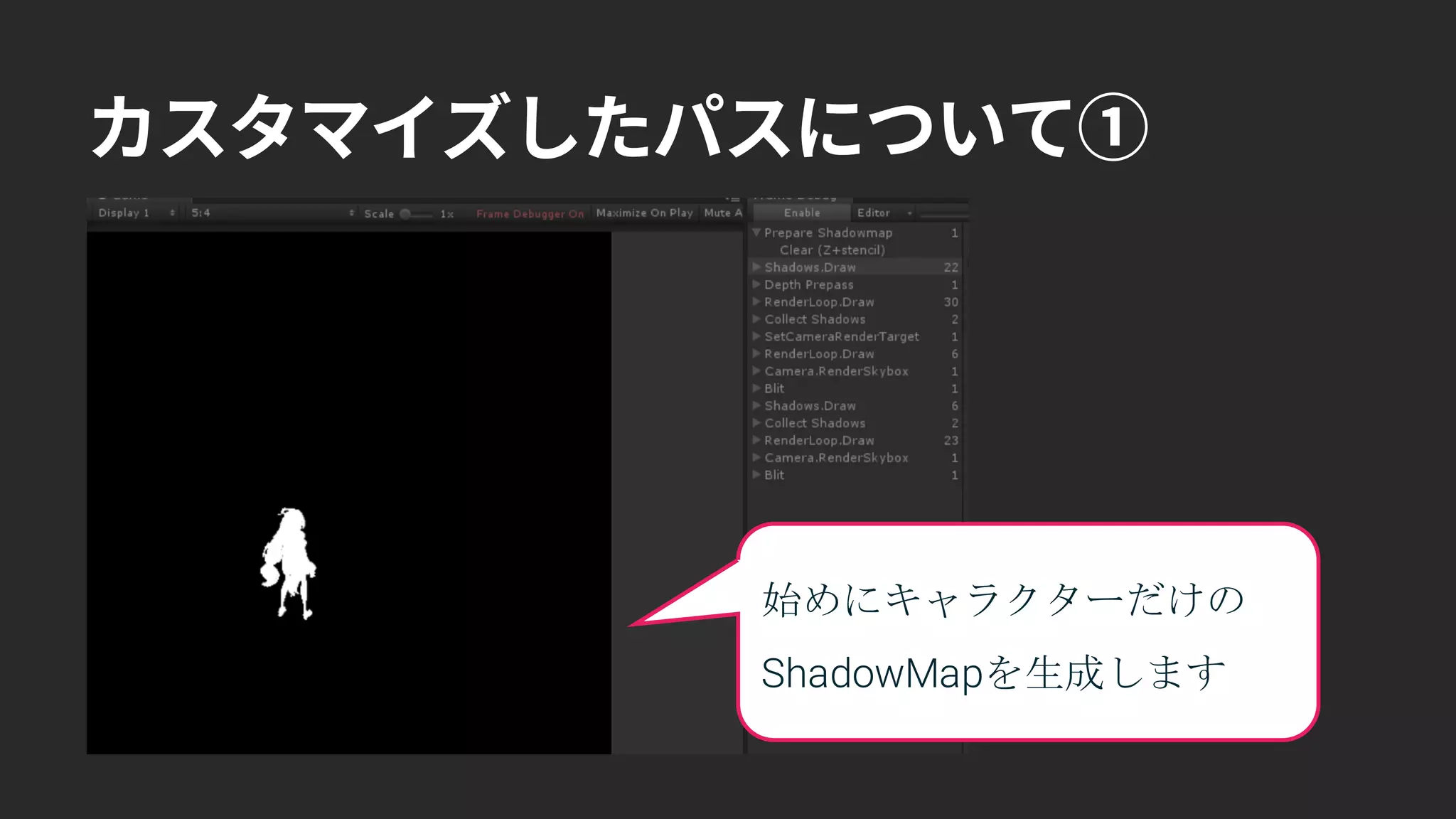

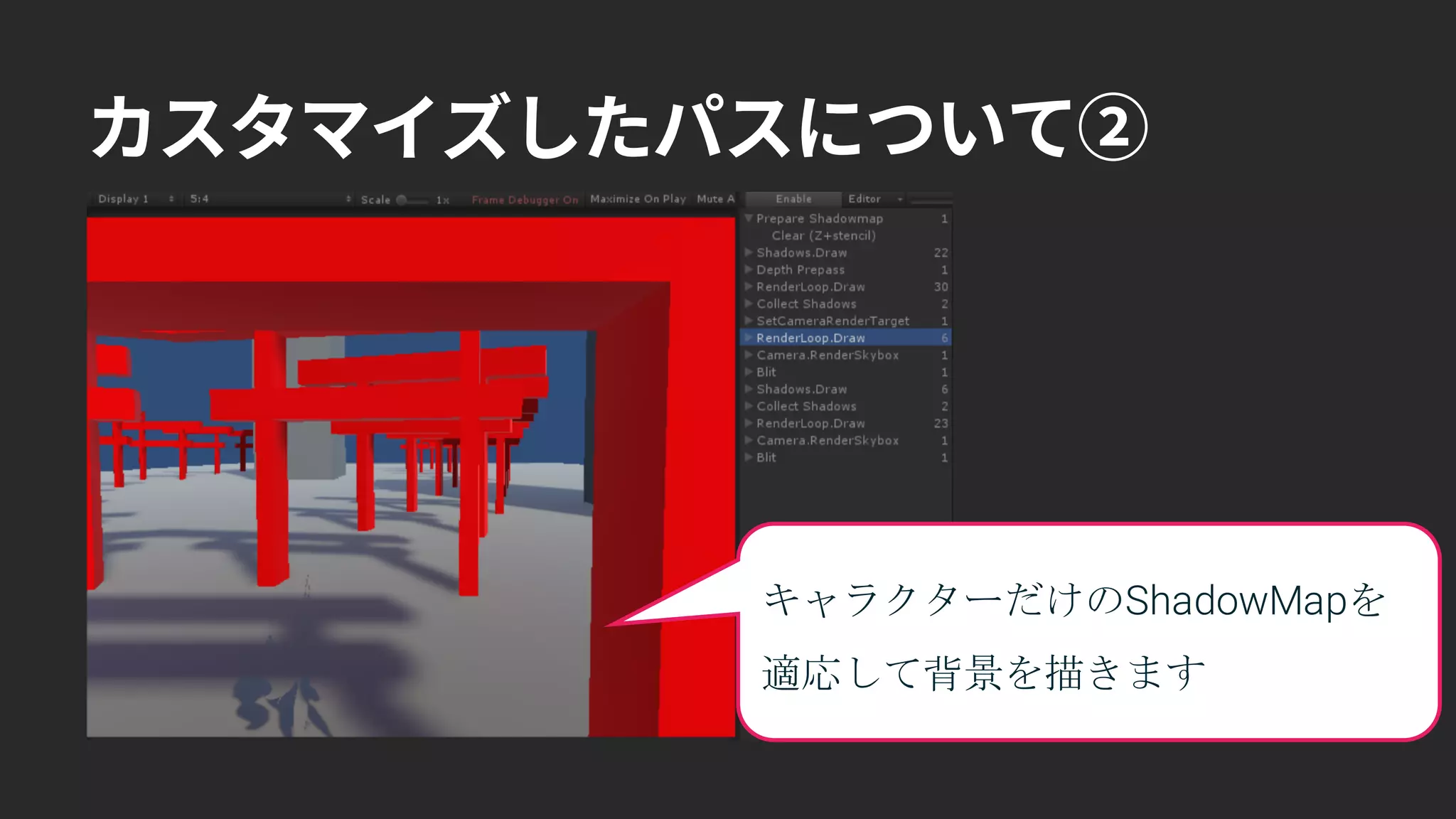

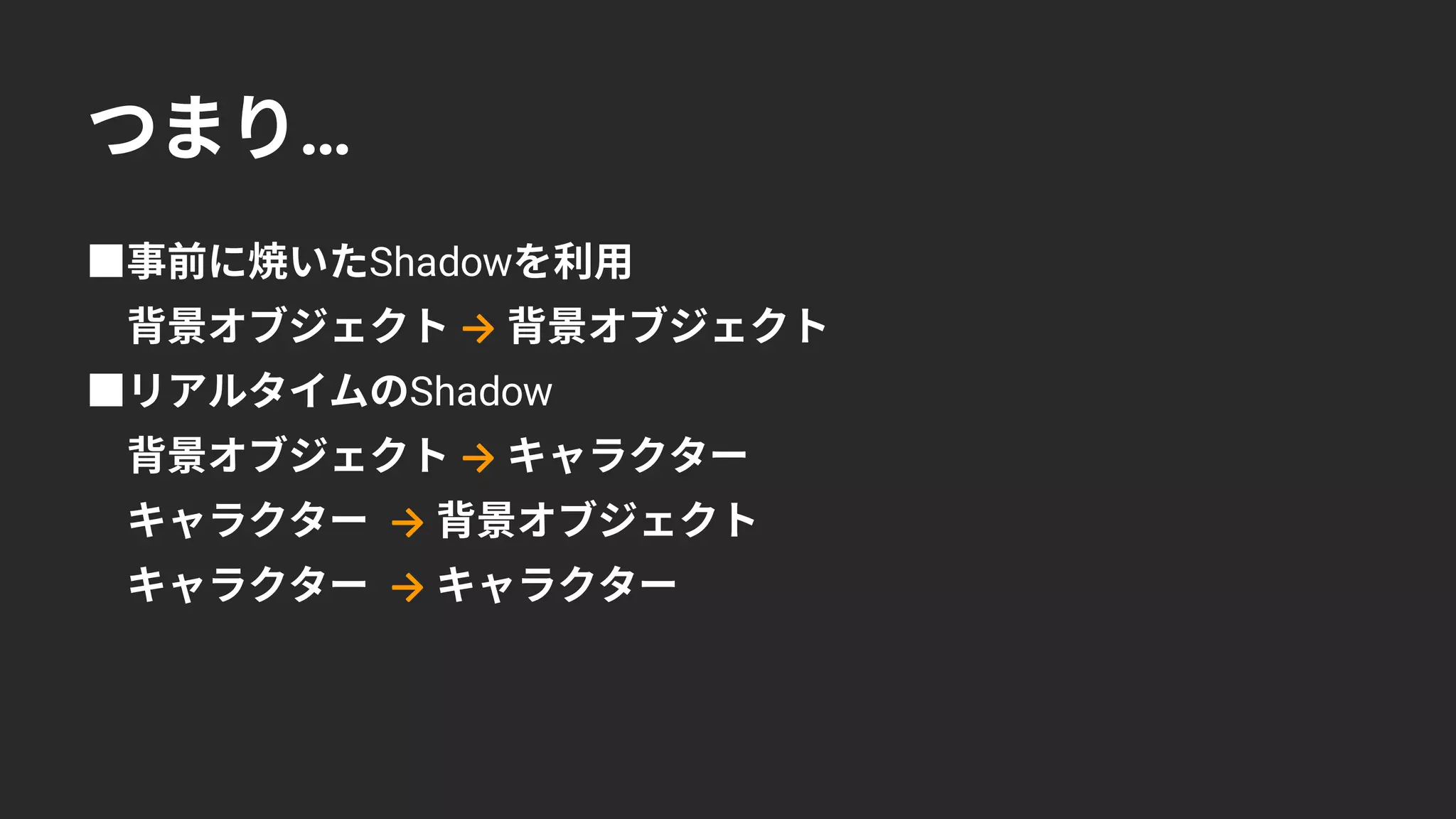

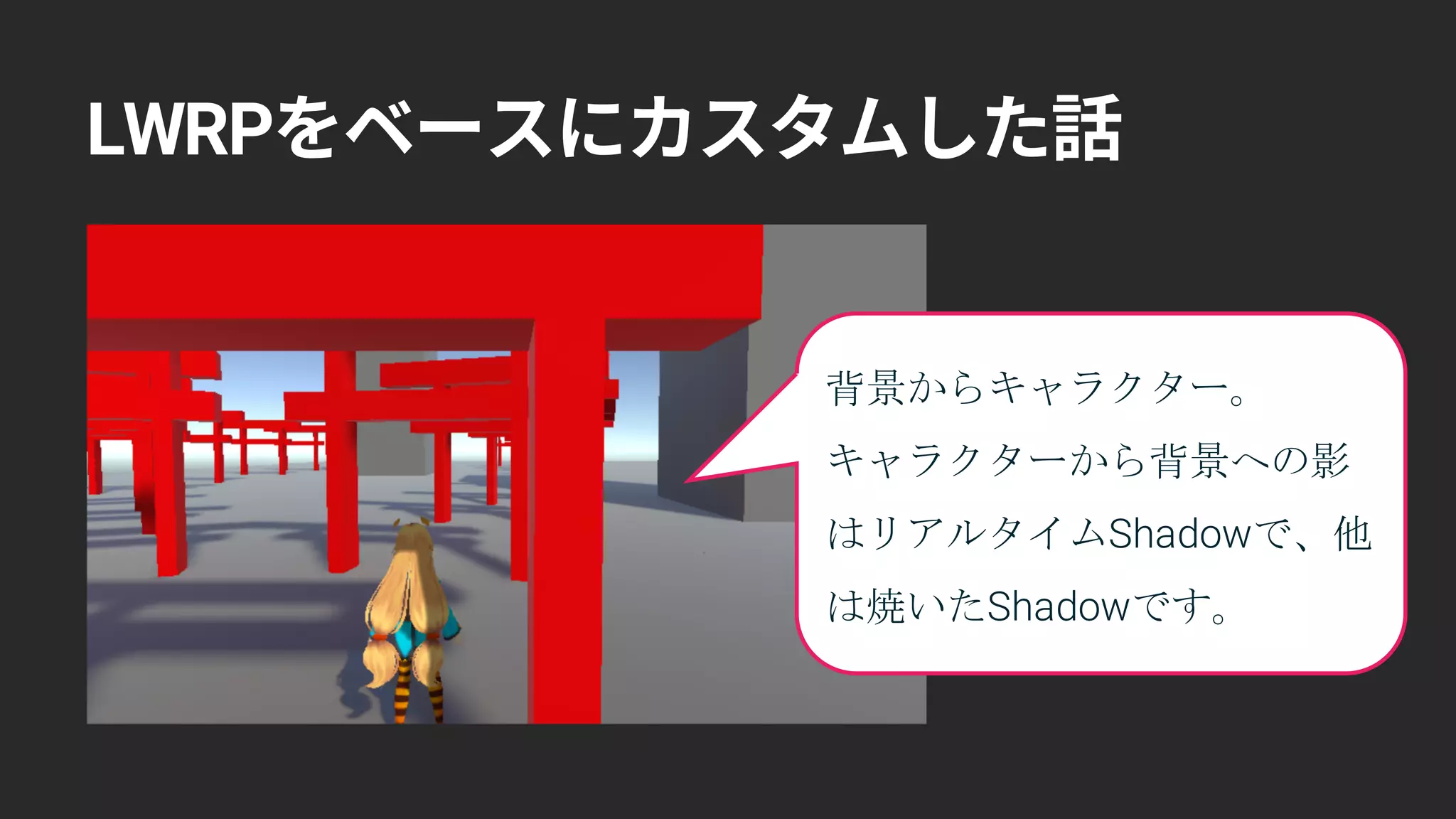

![// 描画時にコールバックされます。引数contextに対して描画命令を発行していきます
void OnRender(ScriptableRenderContext context, Camera[] cameras) {
foreach (var camera in cameras){
// 「Chara」レイヤーだけ先にShadowを処理します
ShadowPass( 1 << Layers.Chara);
// 「Chara」レイヤー以外のオブジェクトをレンダリングします
DrawObjects( ~( 1<< Layers.Chara) );
// 「Chara」レイヤー以外のShadowを処理します
ShadowPass( ~( 1 << Layers.Chara) );
// 「Chara」レイヤーのオブジェクトだけをレンダリングします
DrawObjects( 1<< Layers.Chara );
}
}](https://image.slidesharecdn.com/gtmf20180713a2unitykurokawa-180712073430/75/GTMF2018TOKYO-ScriptableRenderPipeline-97-2048.jpg)

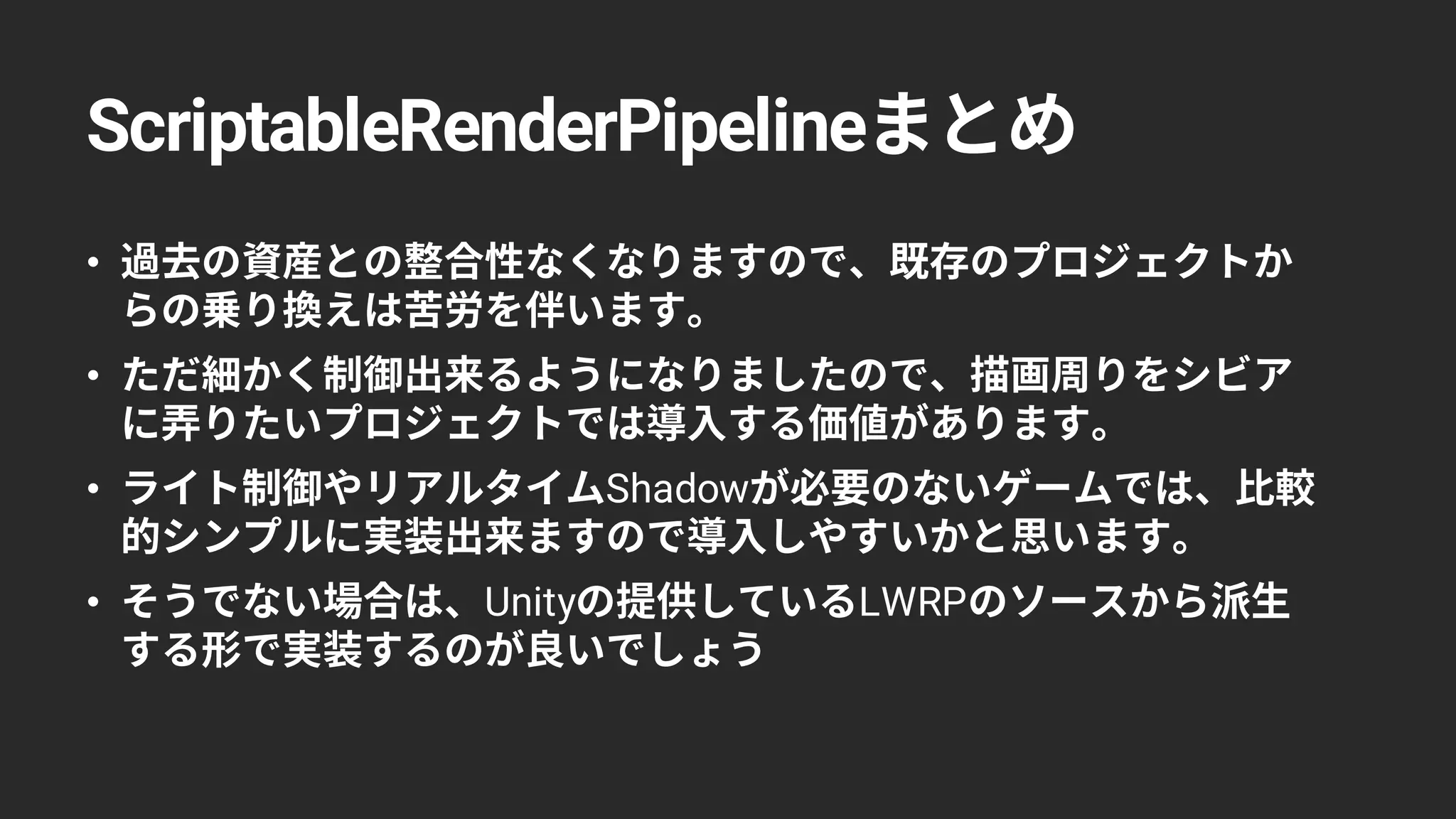

Uploaded byUnity Technologies Japan K.K.

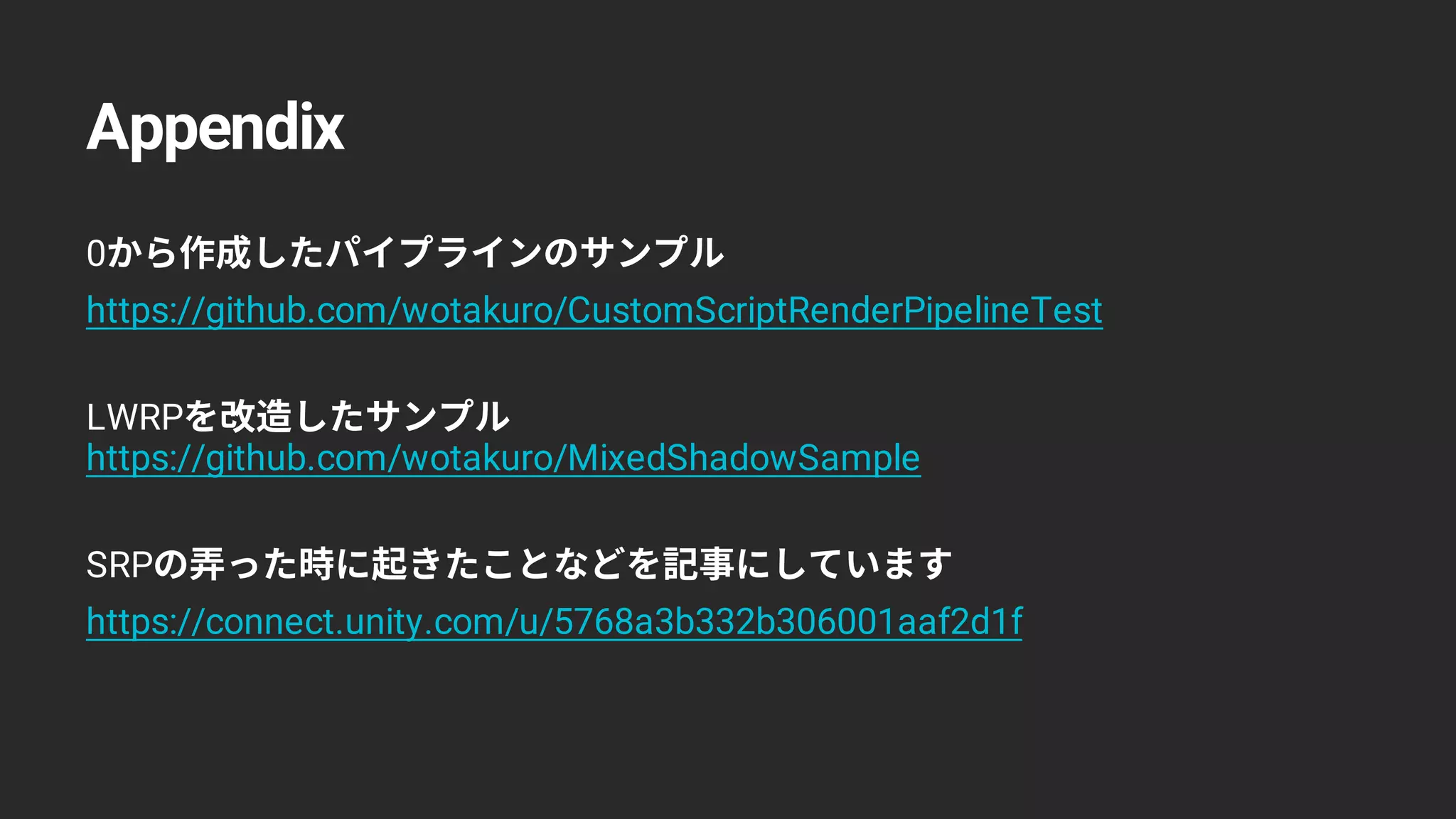

【GTMF2018TOKYO】ScriptableRenderPipelineでアプリに最適な描画をしよう
2018/7/13に開催されたGTMF2018TOKYOの講演資料です。 講師：黒河 優介（ユニティ・テクノロジーズ・ジャパン合同会社）
More Related Content
![[CEDEC2017] UE4プロファイリングツール総おさらい（グラフィクス編）](https://cdn.slidesharecdn.com/ss_thumbnails/ue4profilingbasiccedec2017-170831013144-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to 【GTMF2018TOKYO】ScriptableRenderPipelineでアプリに最適な描画をしよう
【GTMF2018TOKYO】ScriptableRenderPipelineでアプリに最適な描画をしよう
- 1. ScriptableRenderPipelineでアプリに最適な描画をしよう 2018/7/13 講演者名 黒河 優介 所属団体Unity Technologies Japan 肩書・役職 Developer Relation Engineer
- 2.
- 3. • Unity RenderPipeline •ScriptableRenderPipeline(SRP) •
- 4.
- 5.

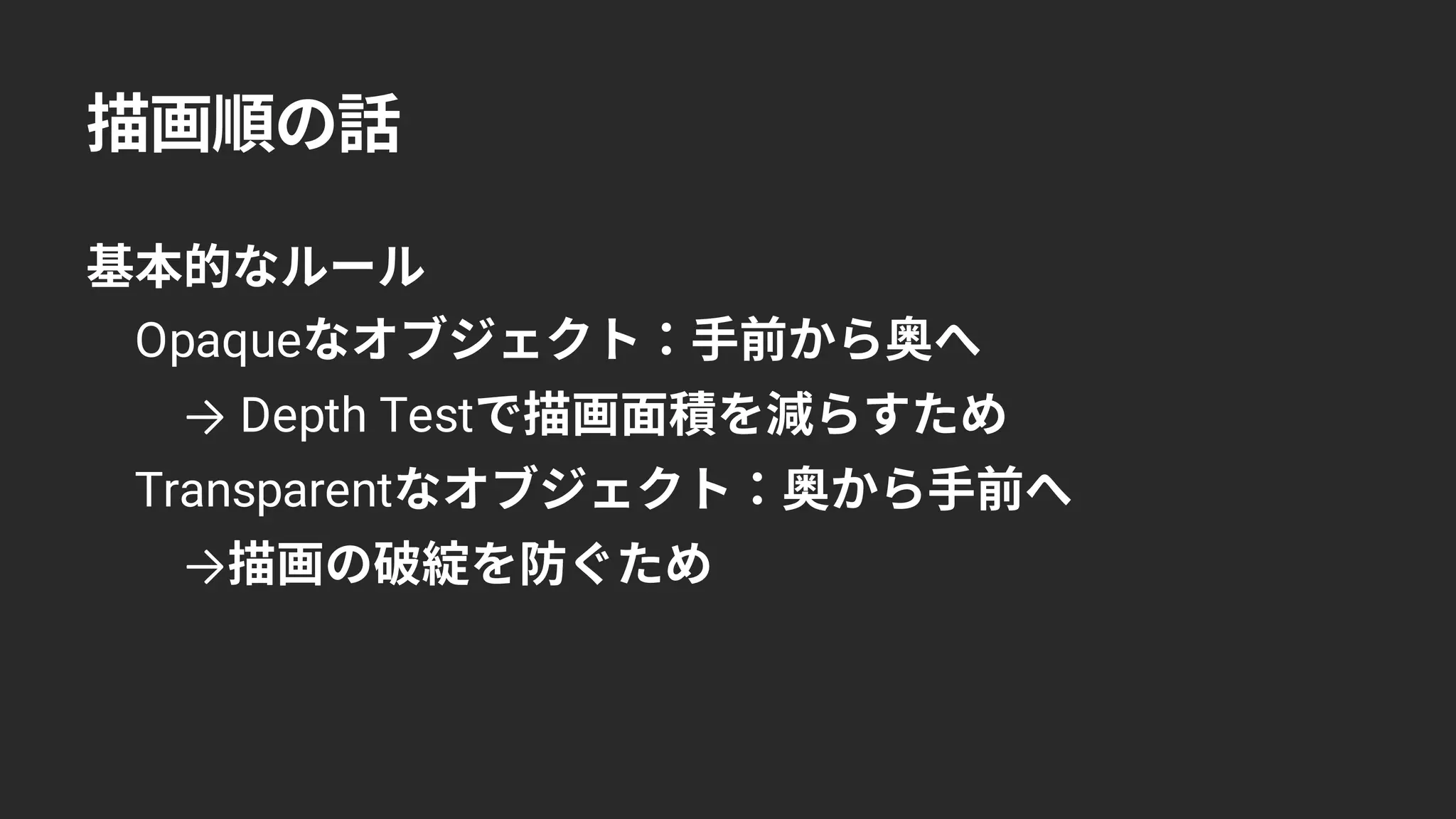

- 6.

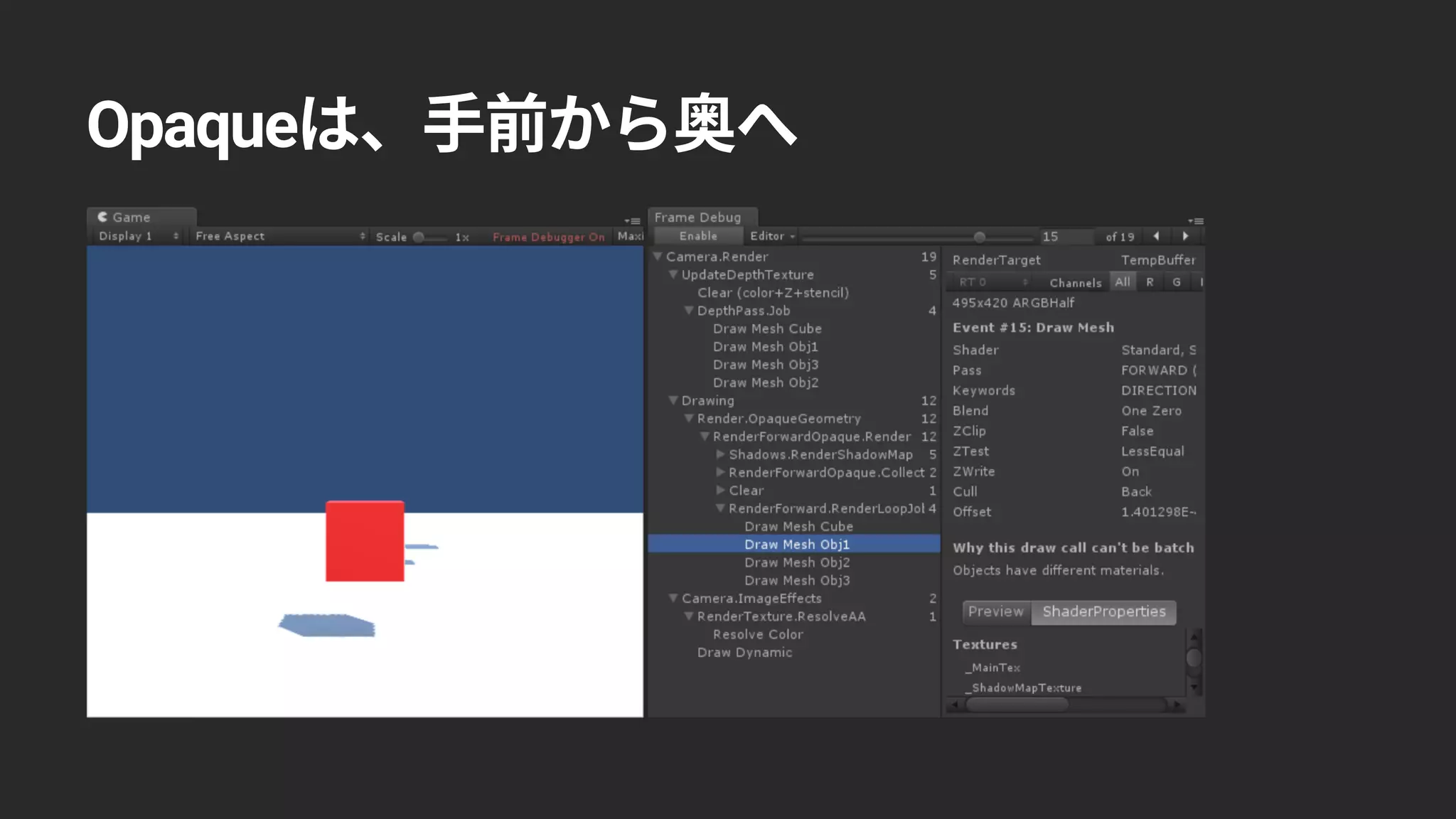

- 7.
- 8.

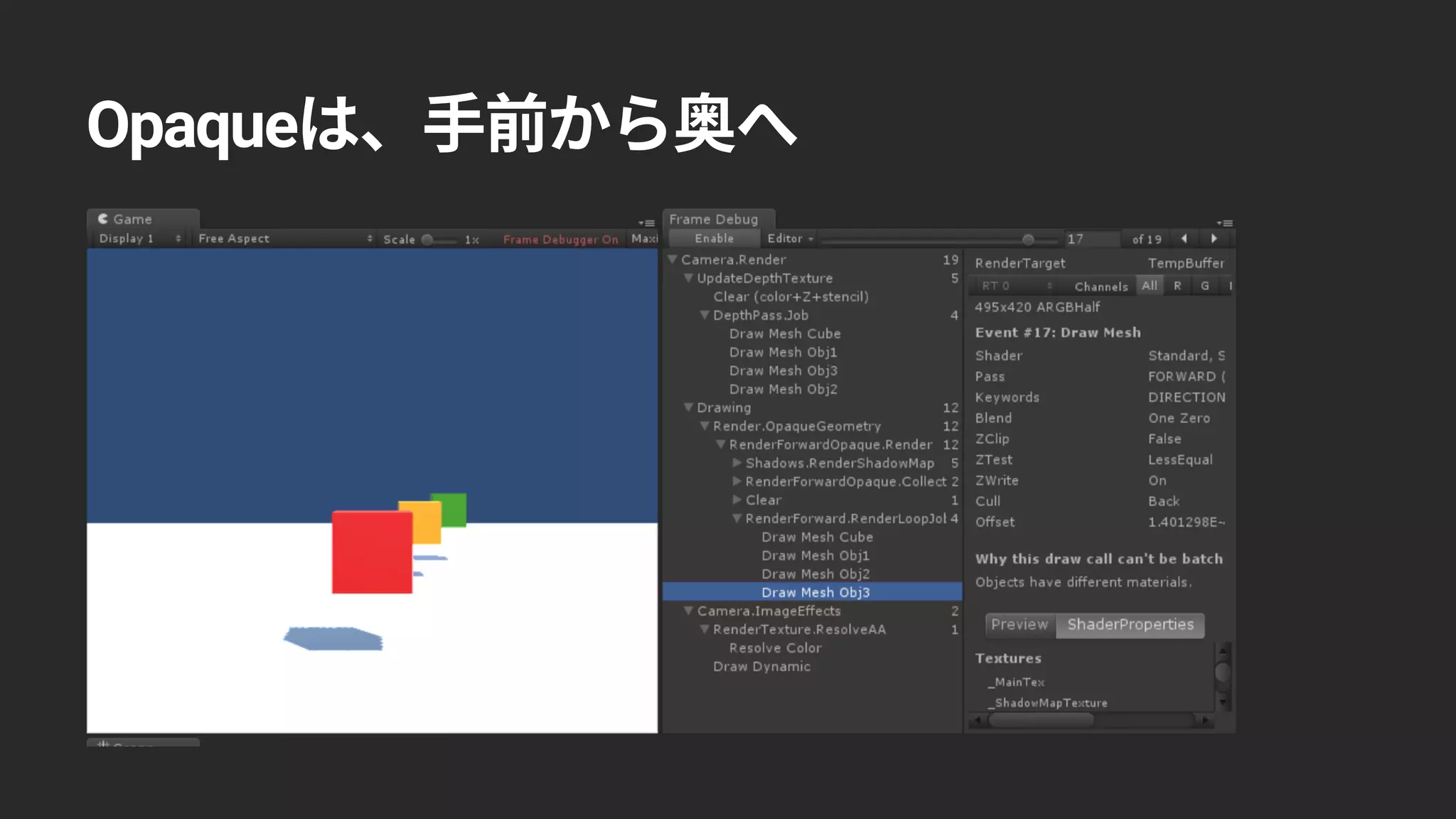

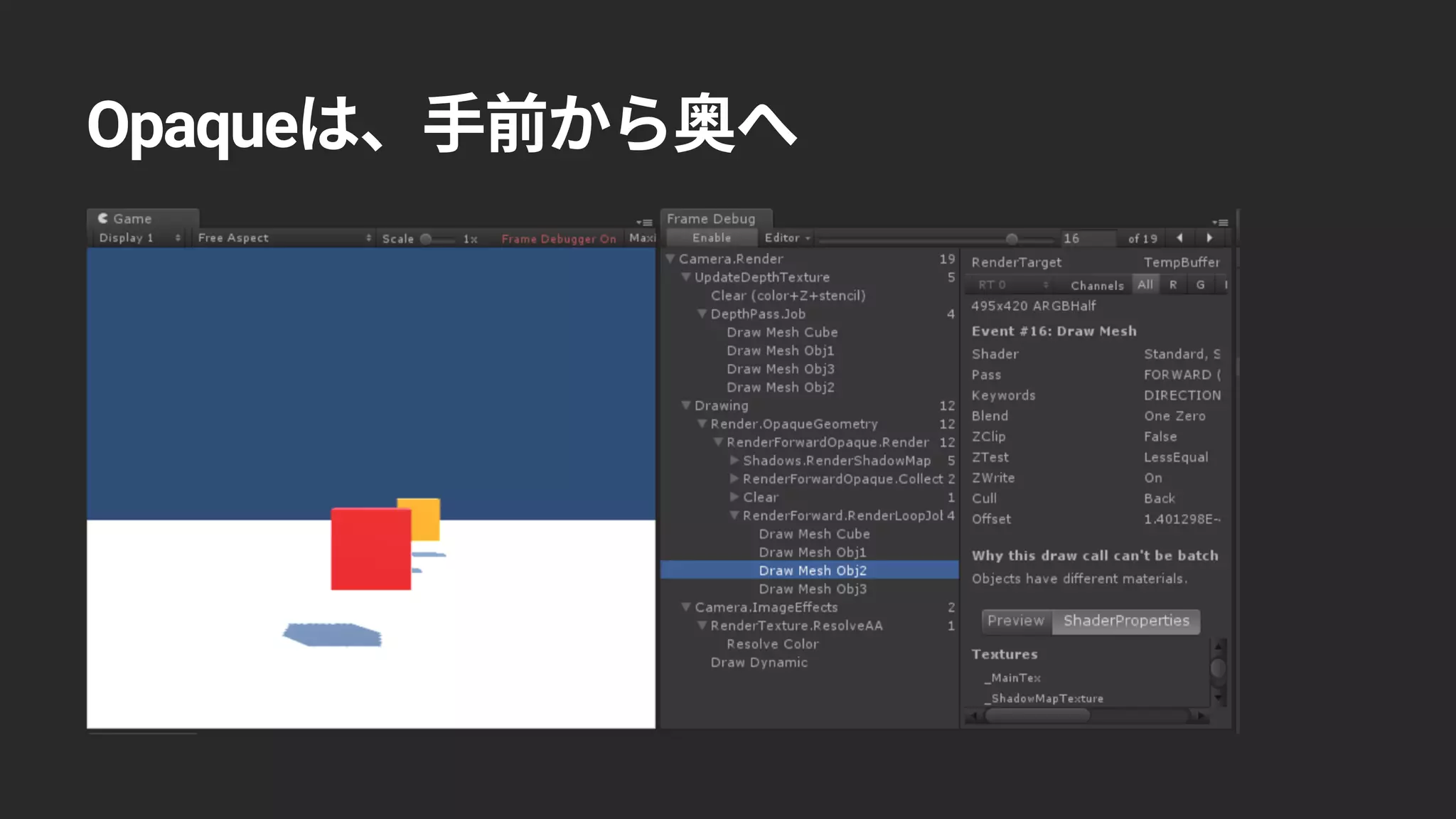

- 9.
- 10.

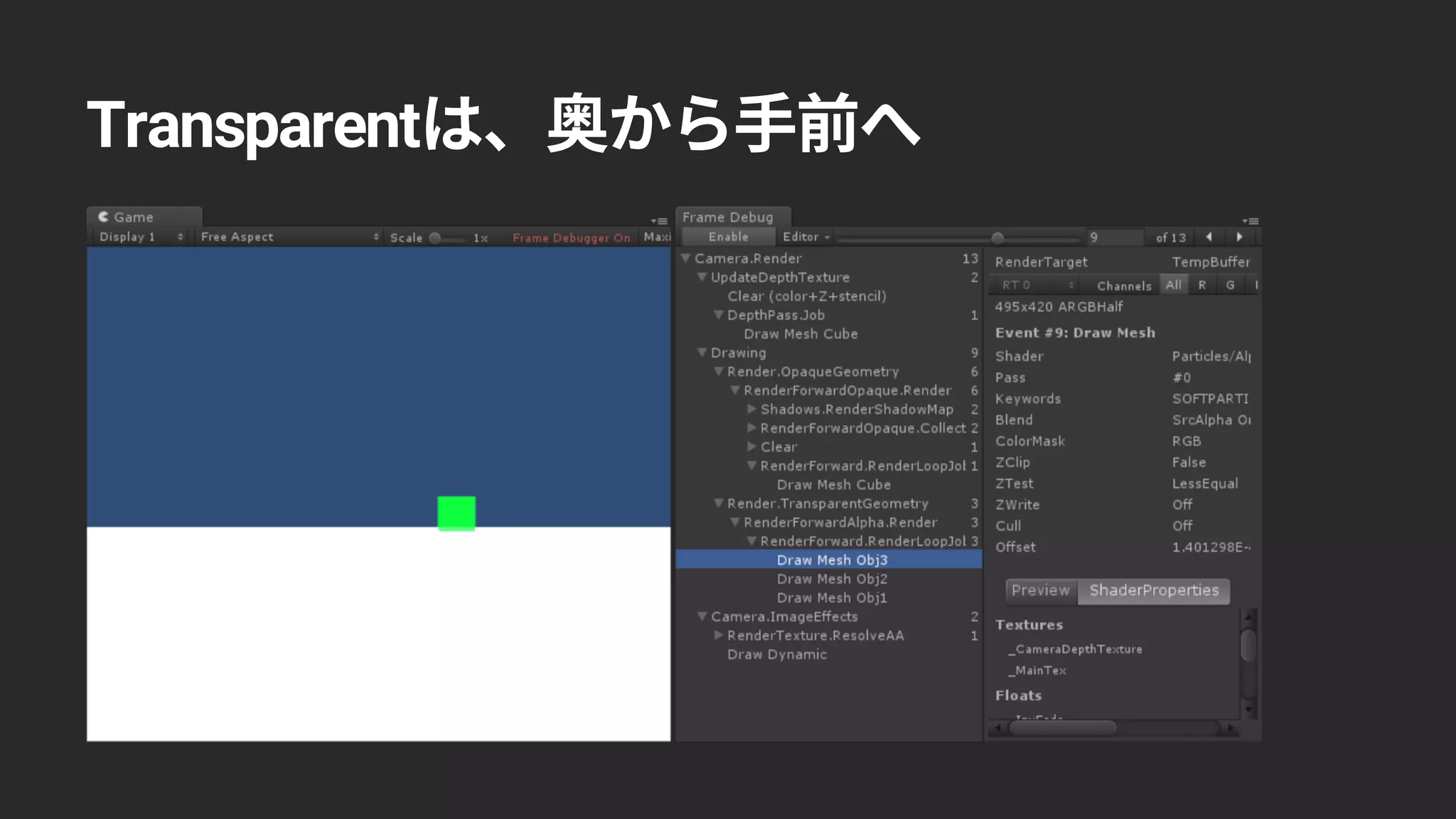

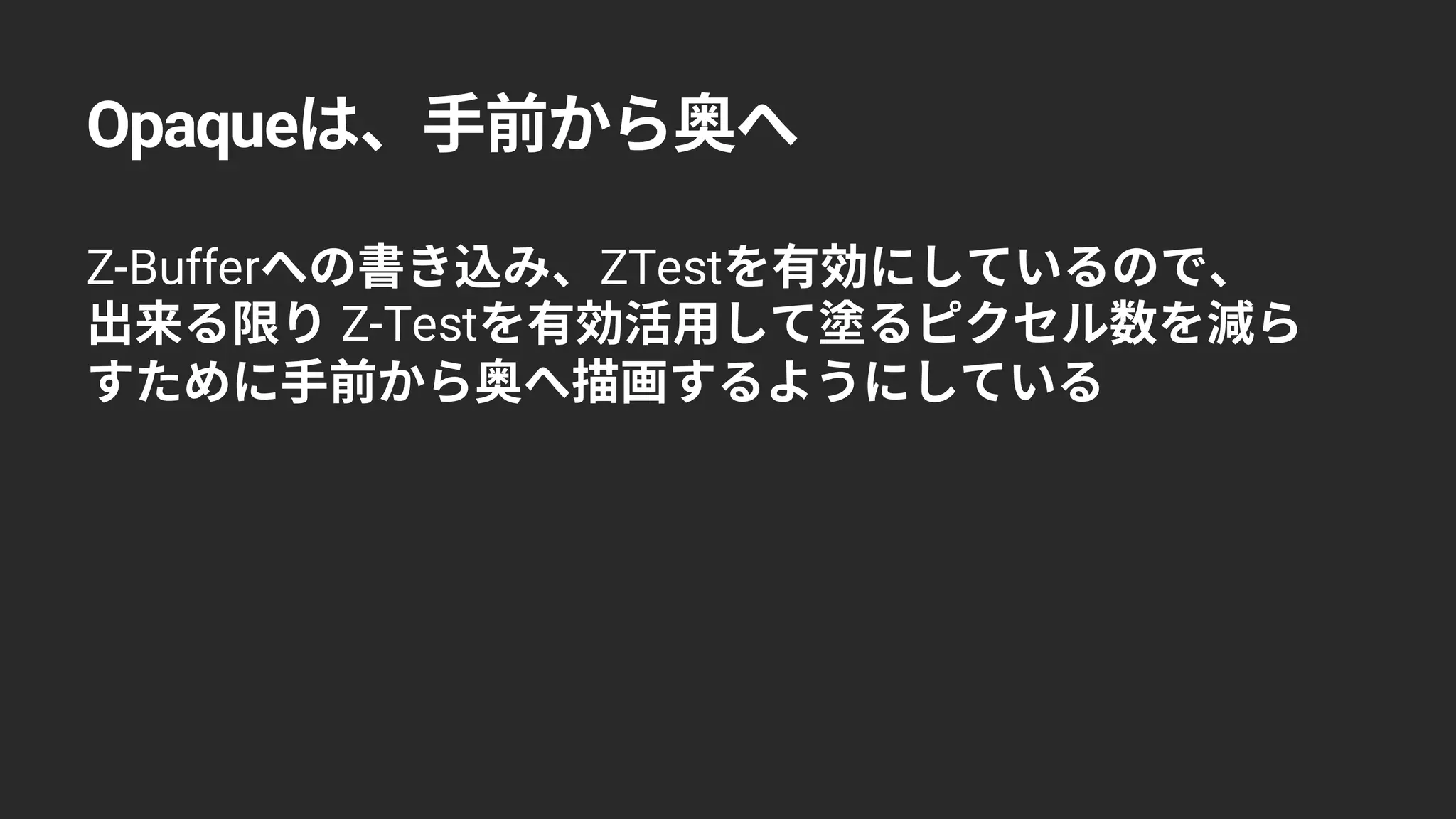

- 11.

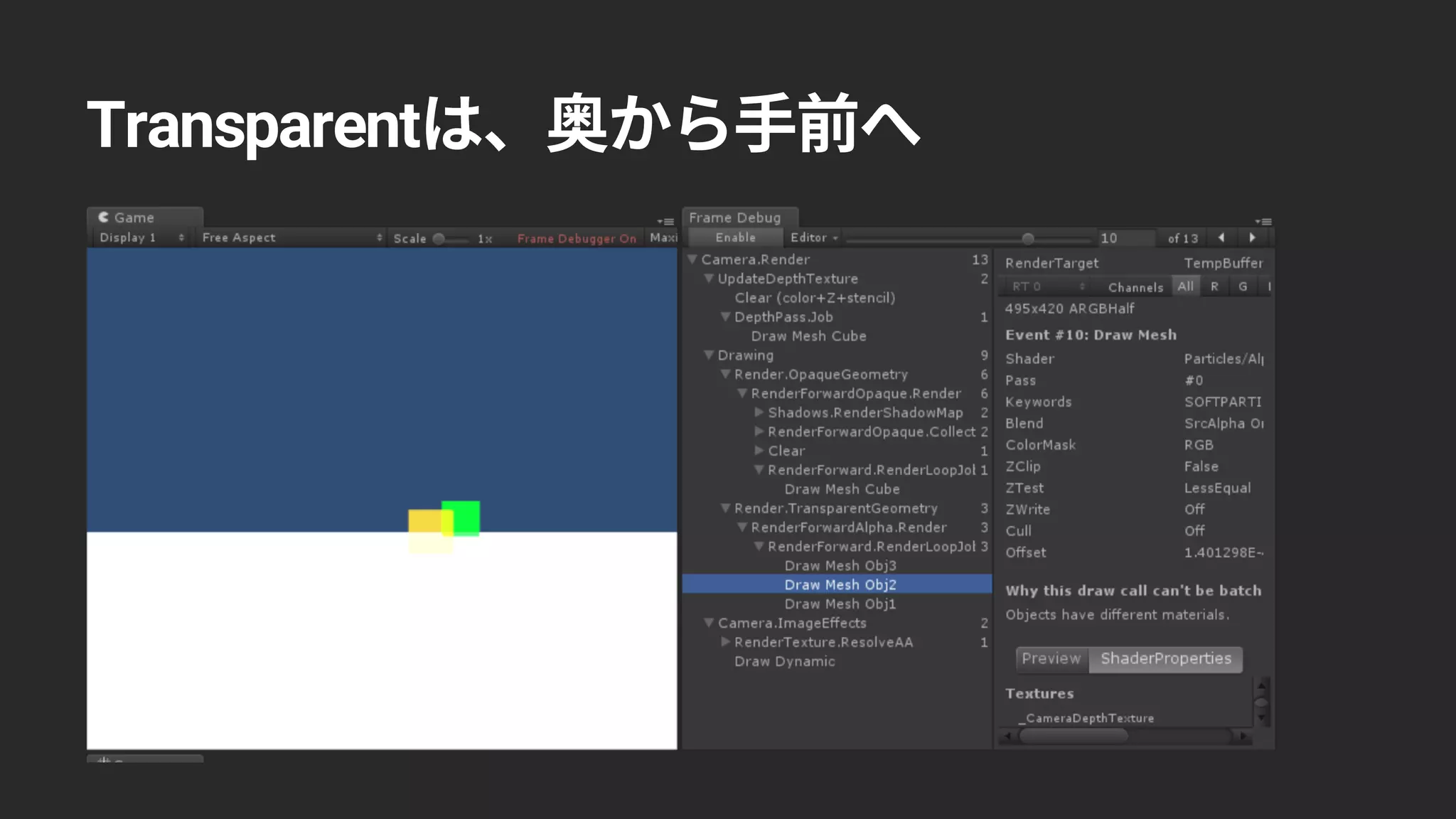

- 12.

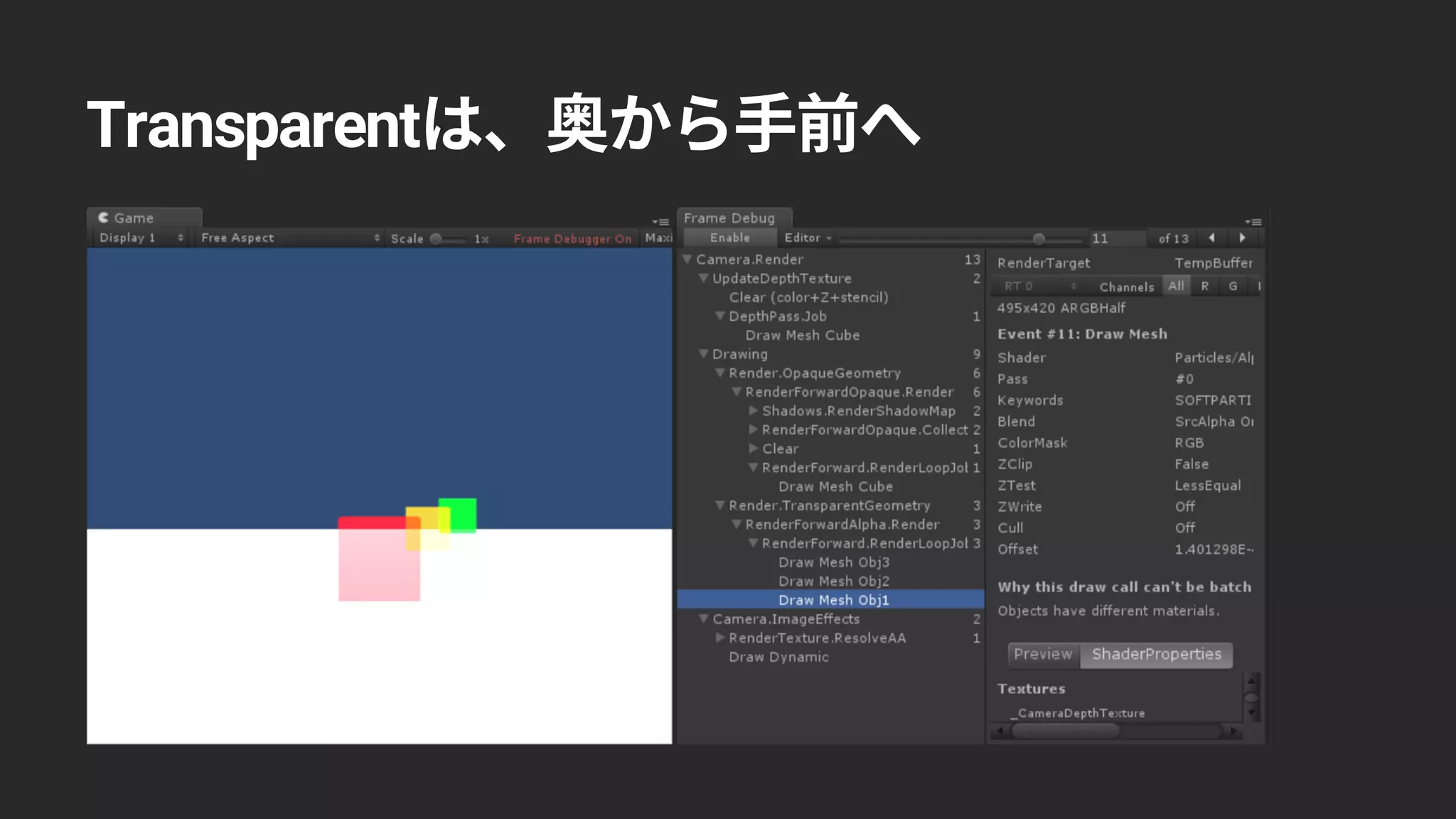

- 13.

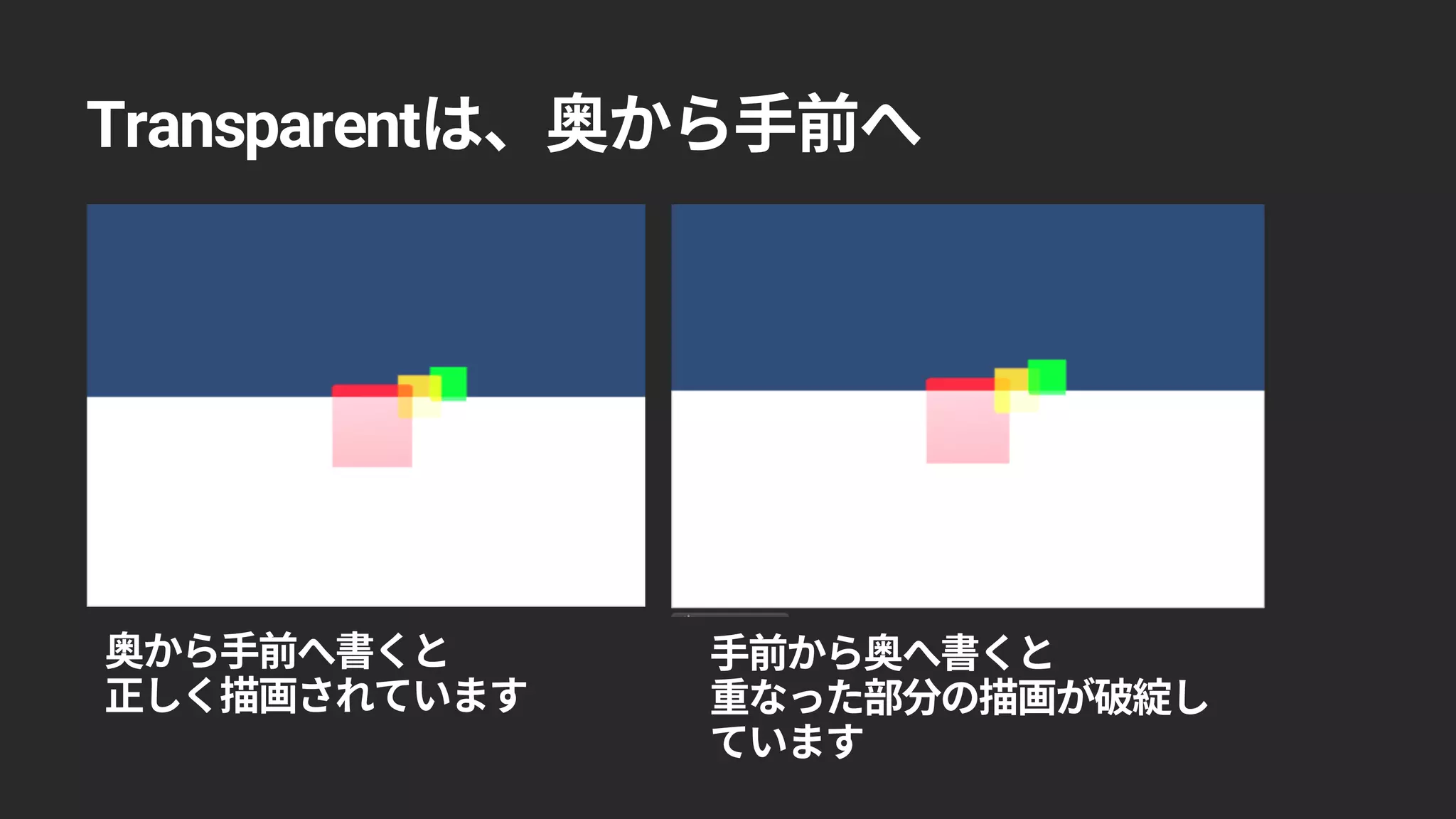

- 14.

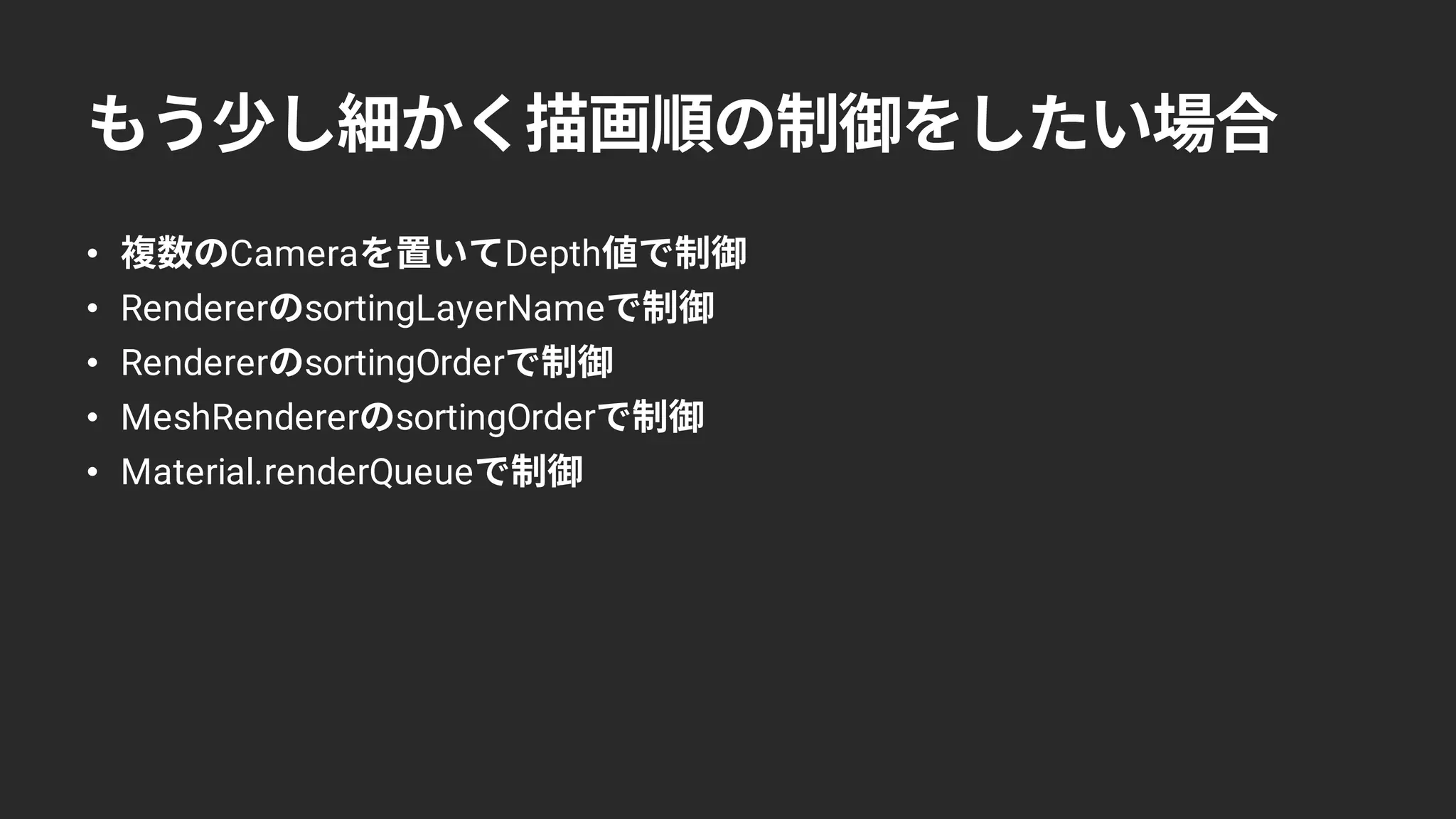

- 15. • Camera Depth •Renderer sortingLayerName • Renderer sortingOrder • MeshRenderer sortingOrder • Material.renderQueue

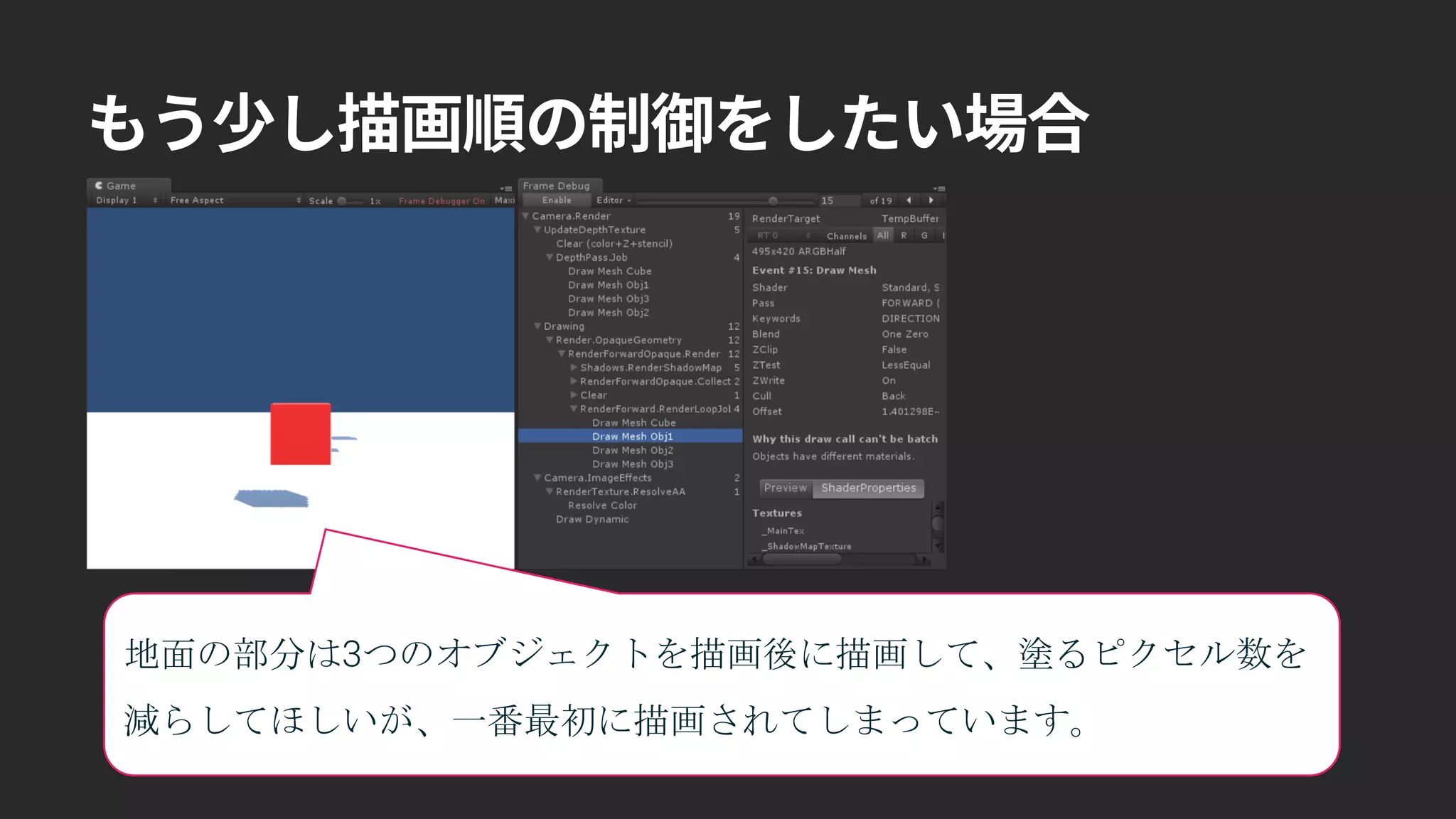

- 16.
- 17.

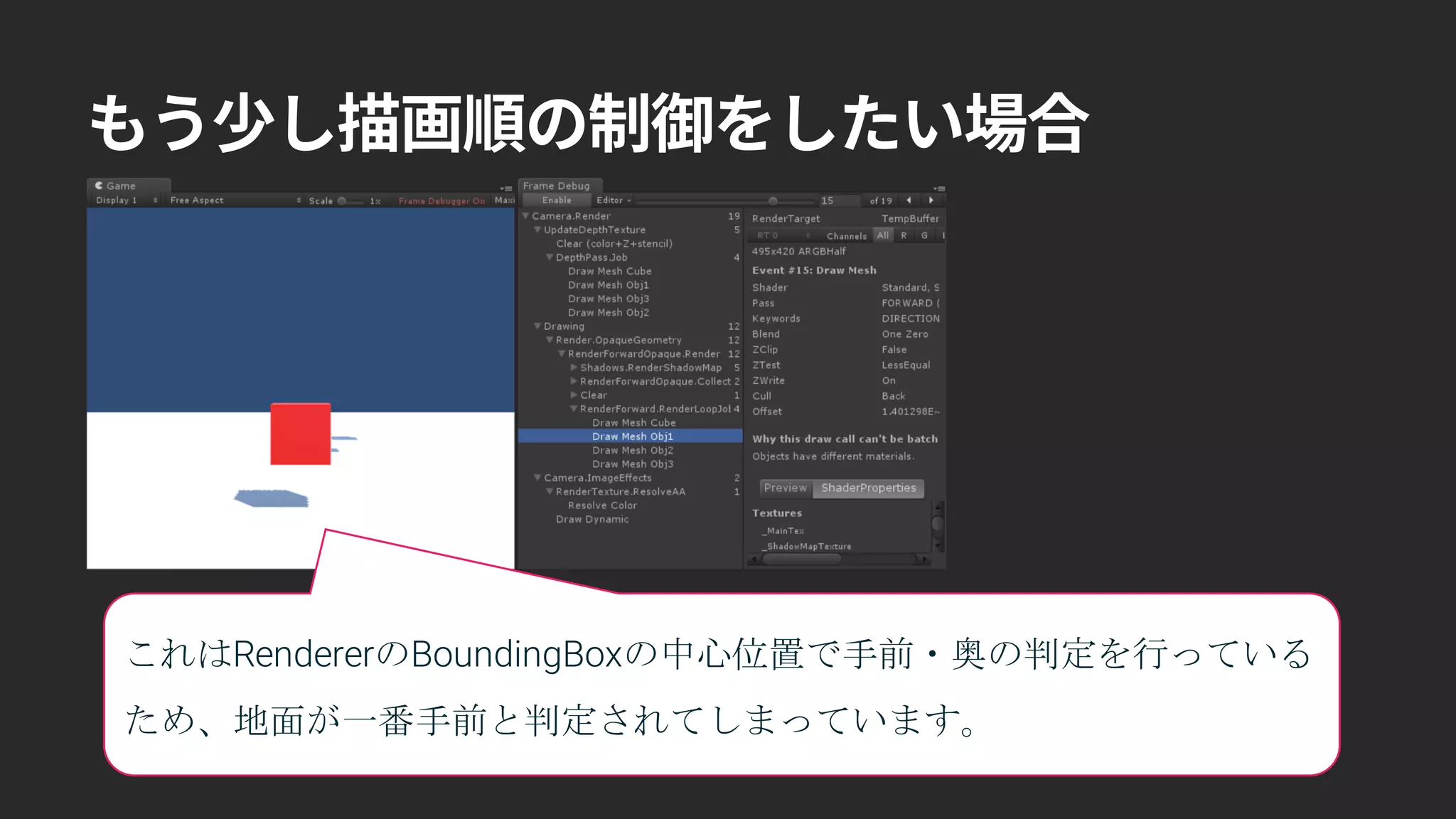

- 18.

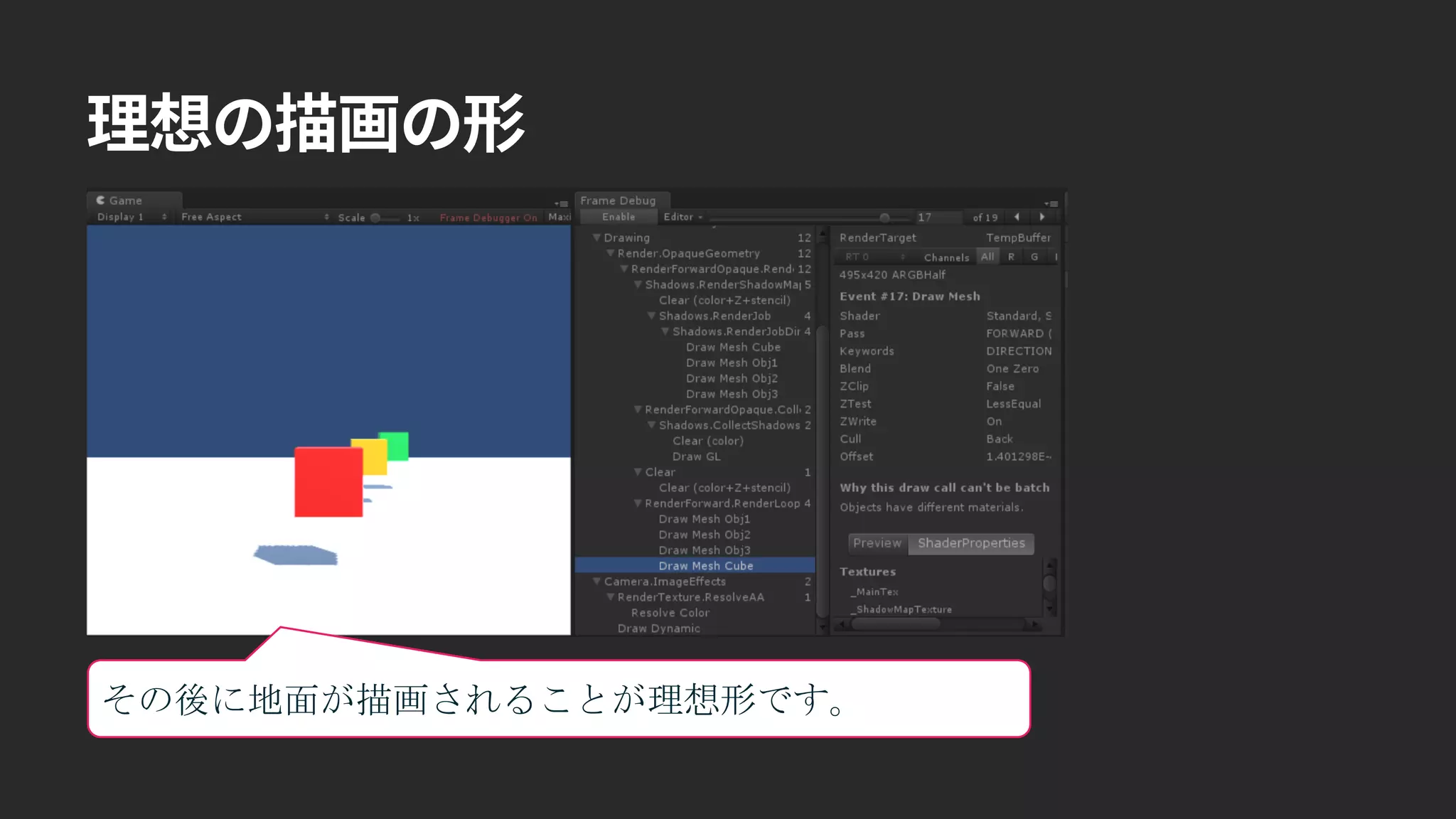

- 19.
- 20.

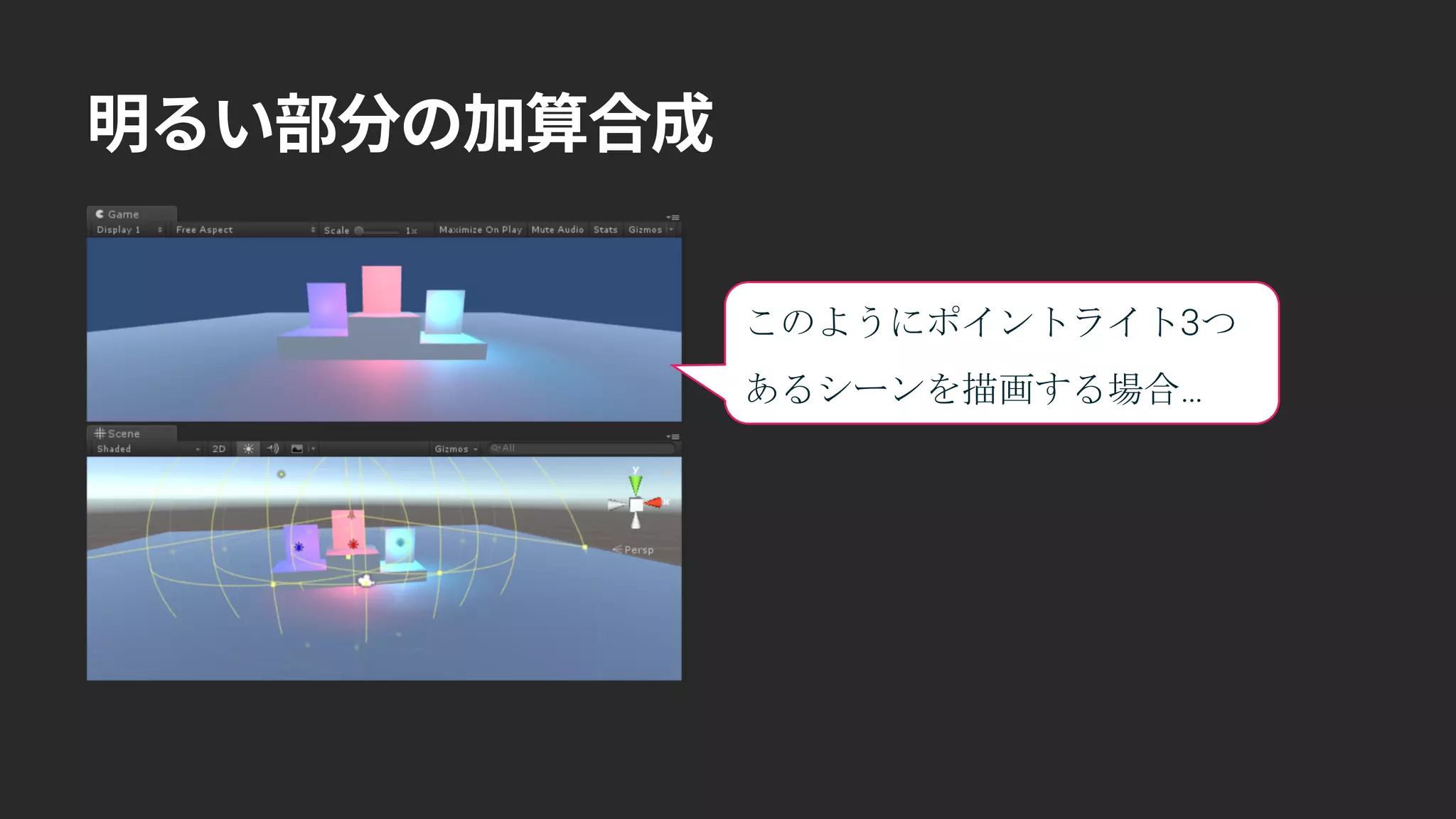

- 21.

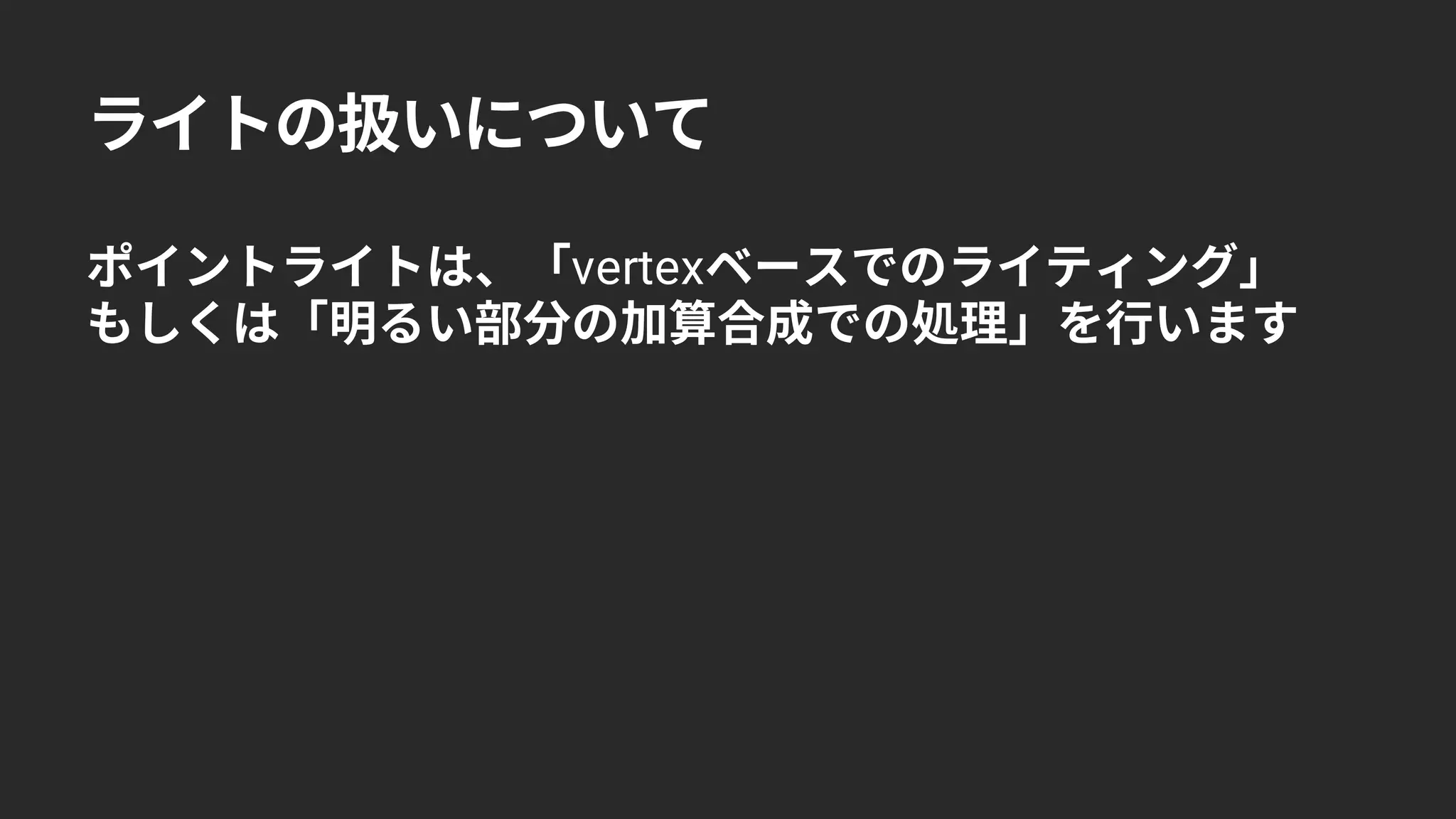

- 22.

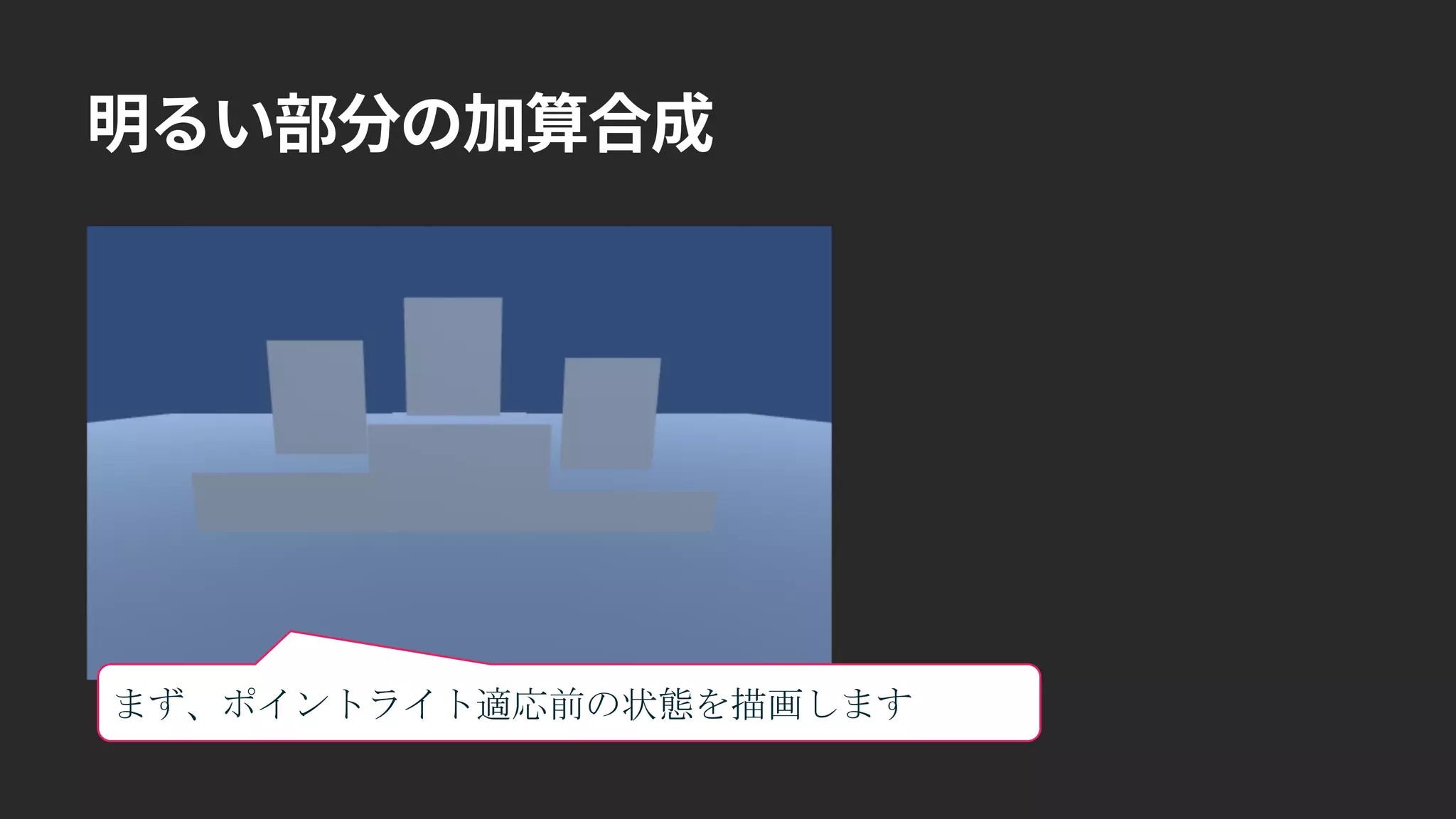

- 23.

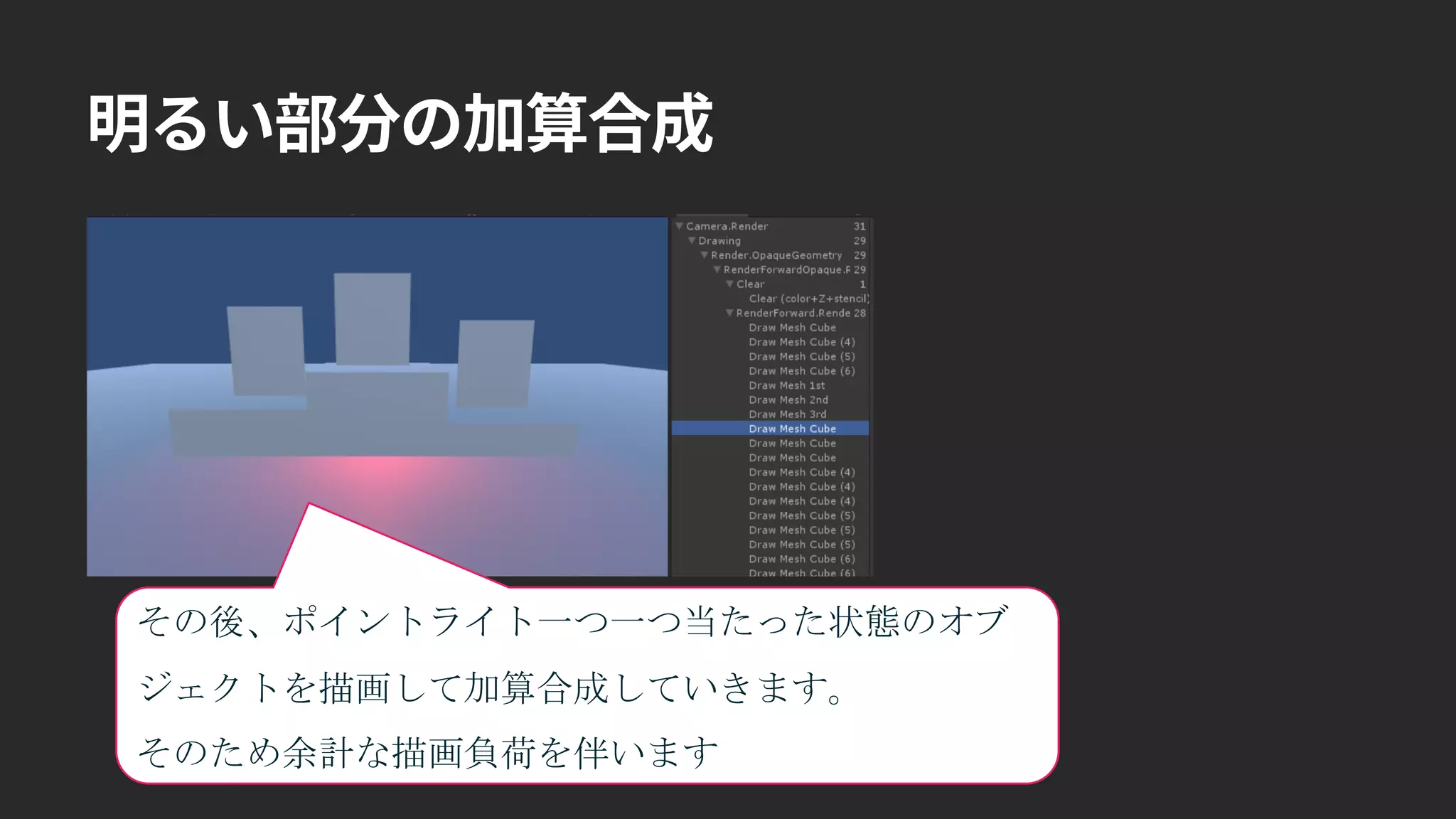

- 24.

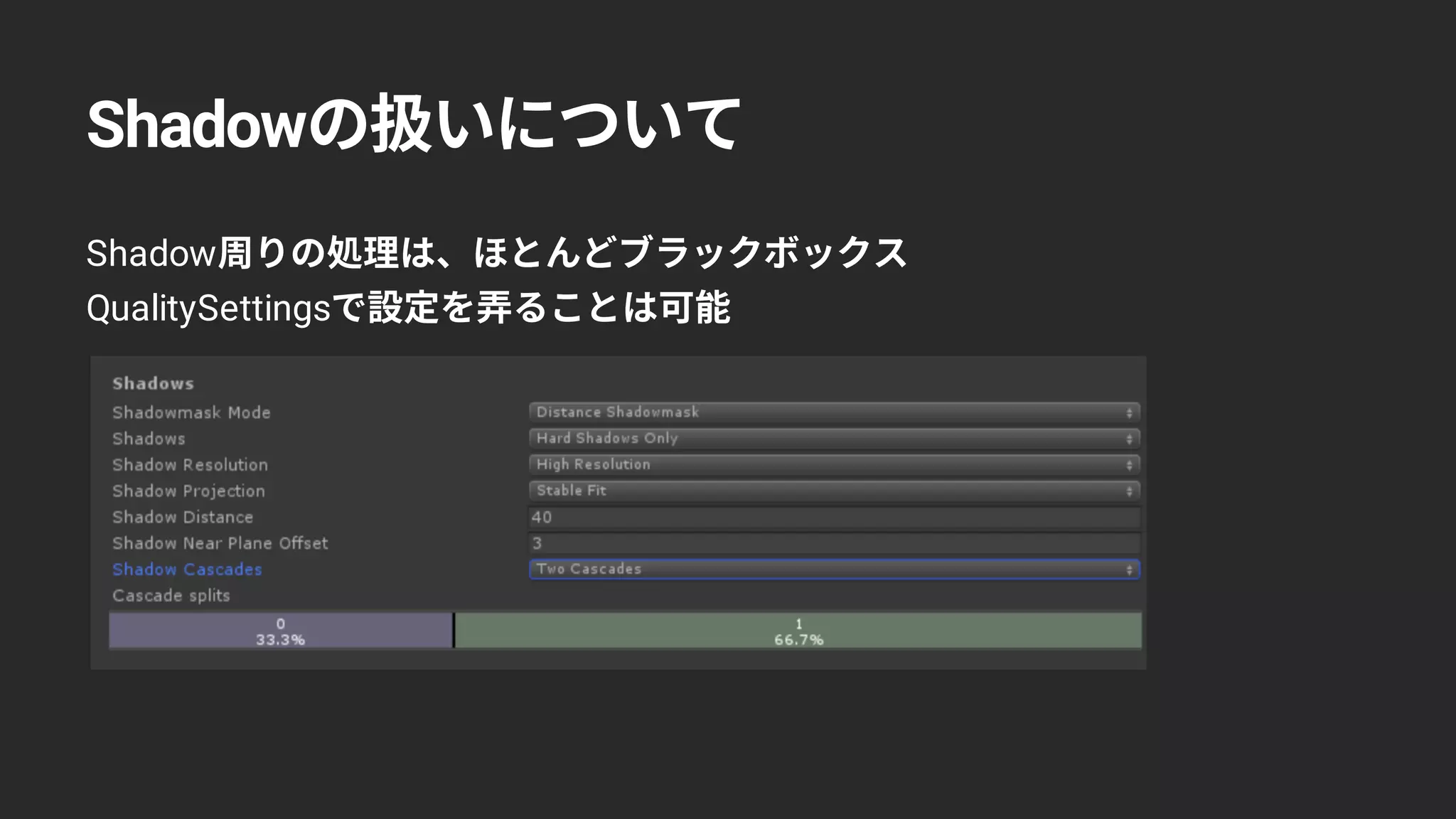

- 25.
- 26.
- 27.
- 28.
- 29.

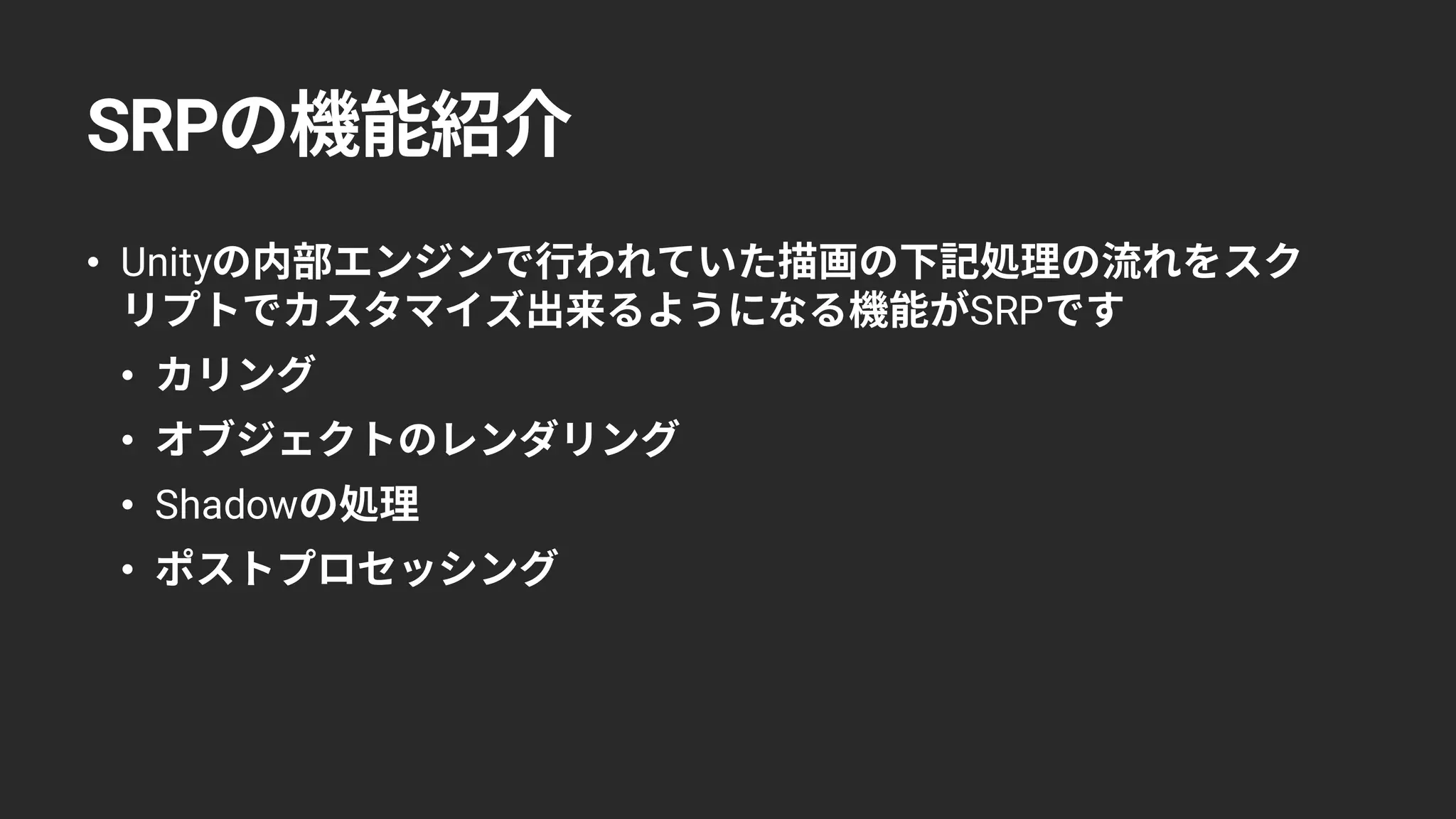

- 30.
- 31. SRP // 描画時にコールバックされます。引数contextに対して描画命令を発行していきます void OnRender(ScriptableRenderContextcontext, Camera[] cameras) { foreach (var camera in cameras){ // まず Camera毎のShader のパラメーターセットアップして… SetupShaderParams(camera); // スクリプトで決めたルールでカリングをして… var res = CullResults.Cull(ref cullingParams, context, ref cull); // そしてカリングして得た Rendererを引数で指定したルールで描画します context.DrawRenderers(res.visibleRenderers, ref settings, filterSettings); } }

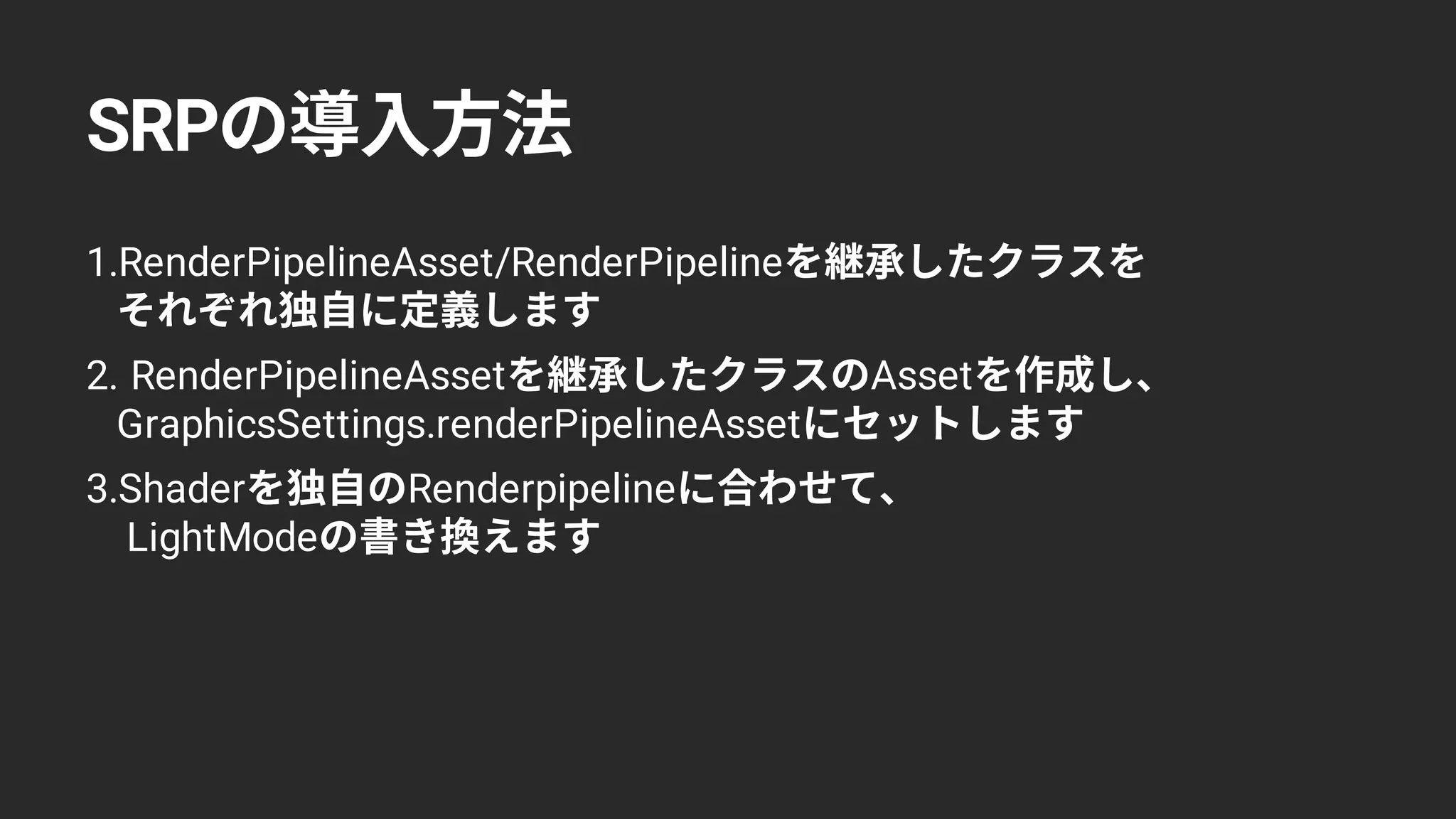

- 32.
- 33. 1. [ExecuteInEditMode] public class MySRPAsset: RenderPipelineAsset{ protected override IRenderPipeline InternalCreatePipeline(){ return new MyScriptableRenderPipelineInstance(); } } public class MyScriptableRenderPipelineInstance : RenderPipeline{ // 描画のタイミングでコールバックされます public override void Render(ScriptableRenderContext context, Camera[] cameras){ base.Render(context, cameras); foreach (var camera in cameras){ // 描画処理をここに書いていきます } } }

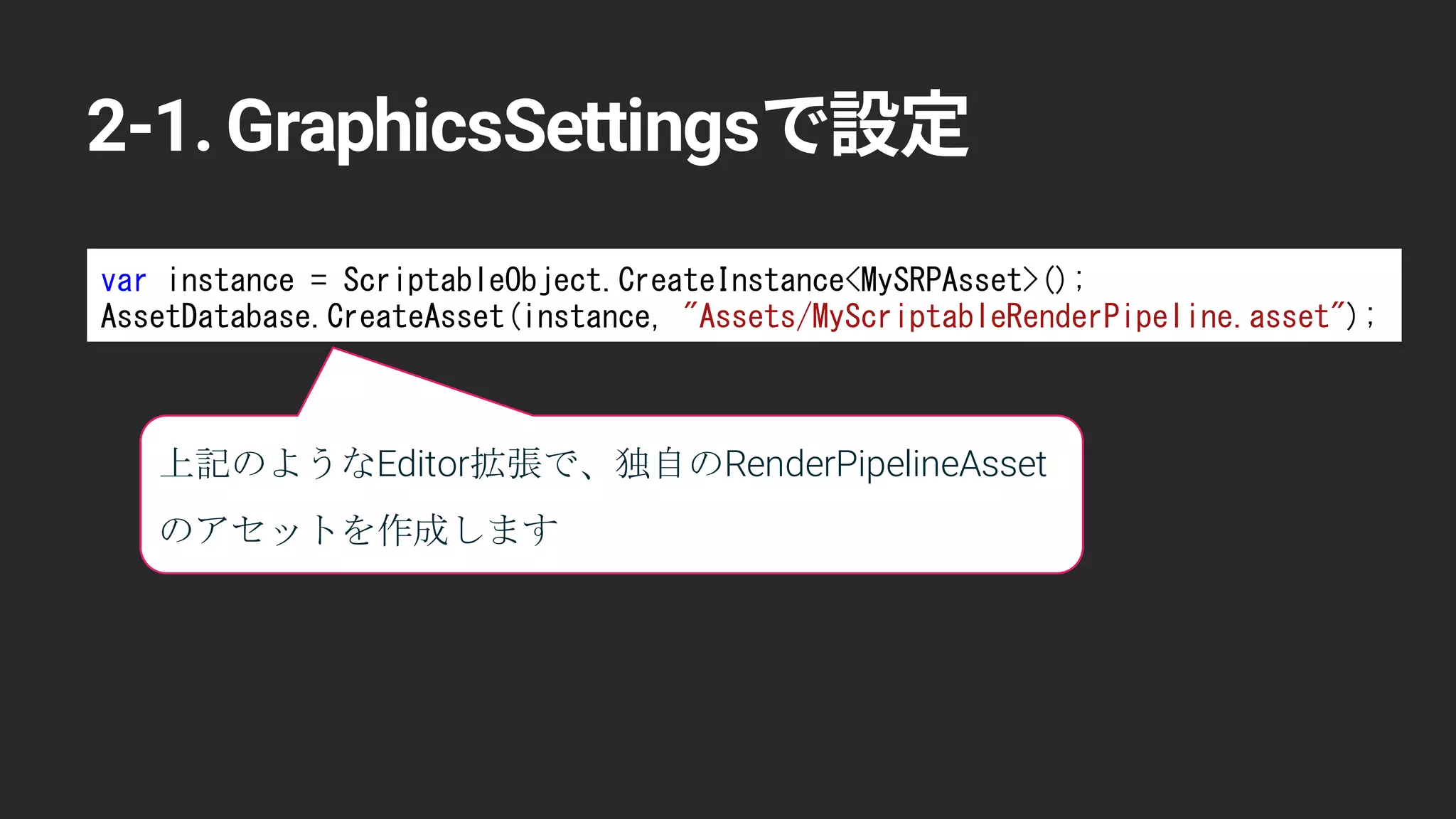

- 34. 2-1. GraphicsSettings var instance= ScriptableObject.CreateInstance<MySRPAsset>(); AssetDatabase.CreateAsset(instance, "Assets/MyScriptableRenderPipeline.asset"); 上記のようなEditor拡張で、独自のRenderPipelineAsset のアセットを作成します

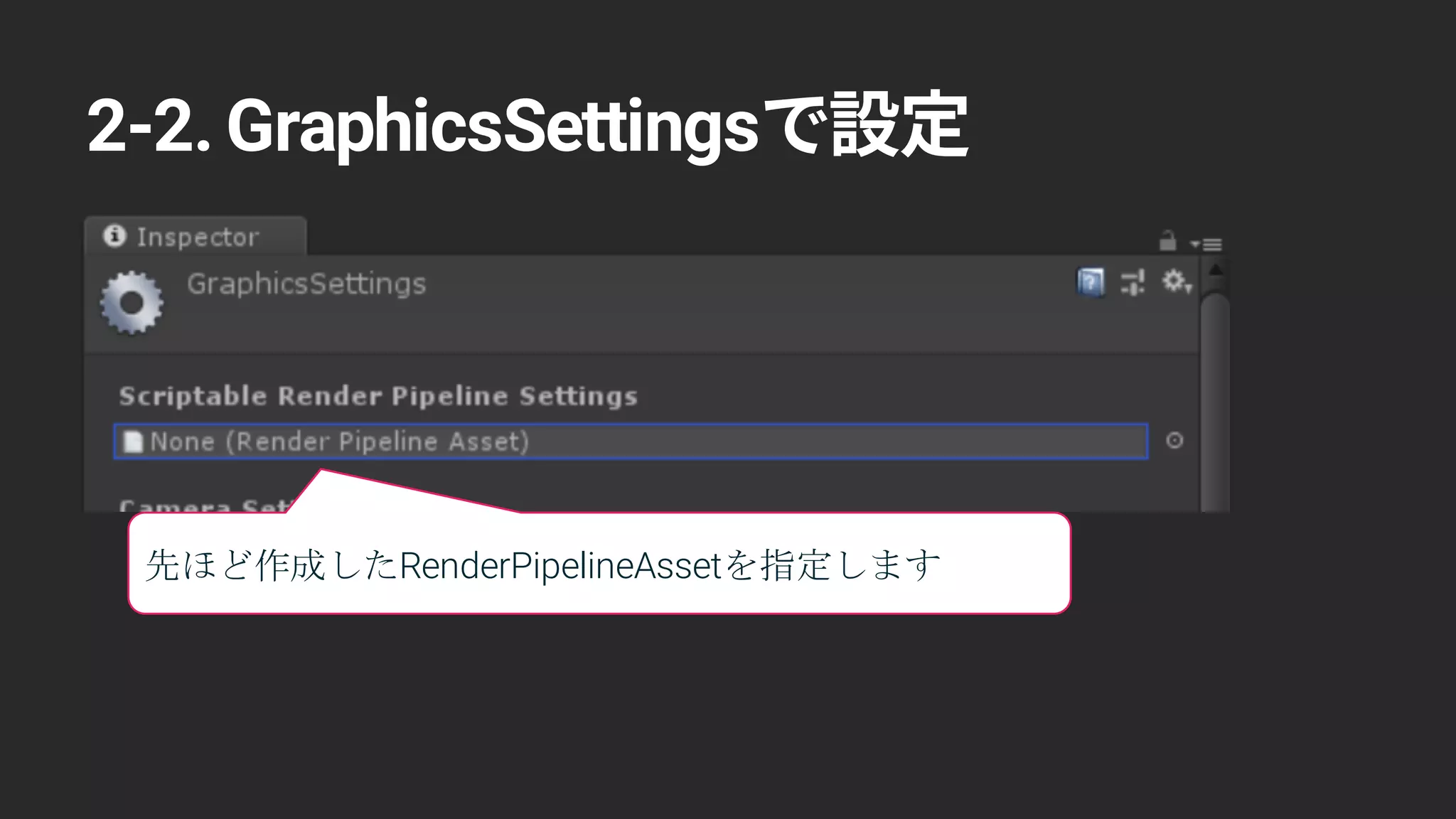

- 35.

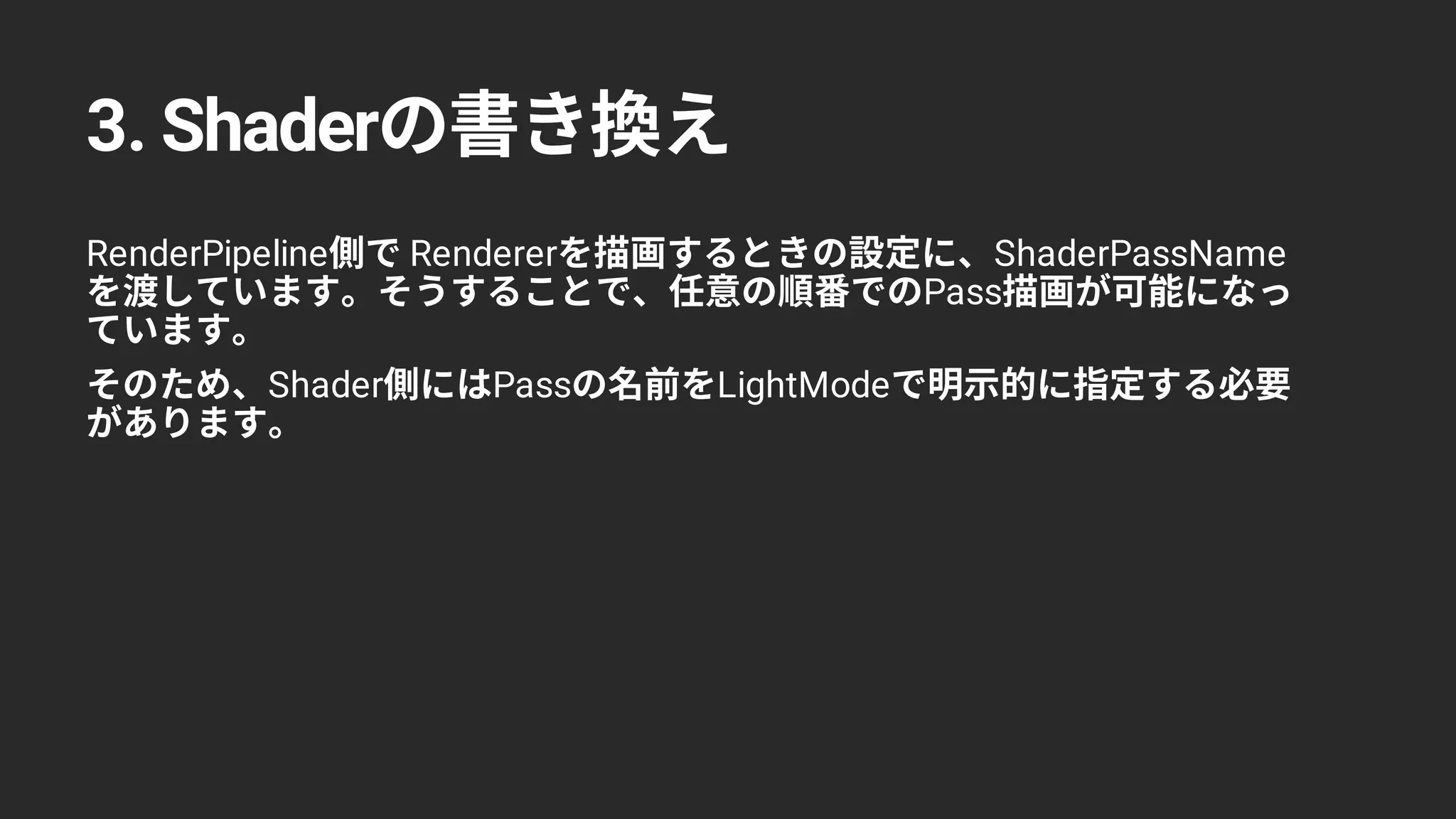

- 36. 3. Shader RenderPipeline RendererShaderPassName Pass Shader Pass LightMode

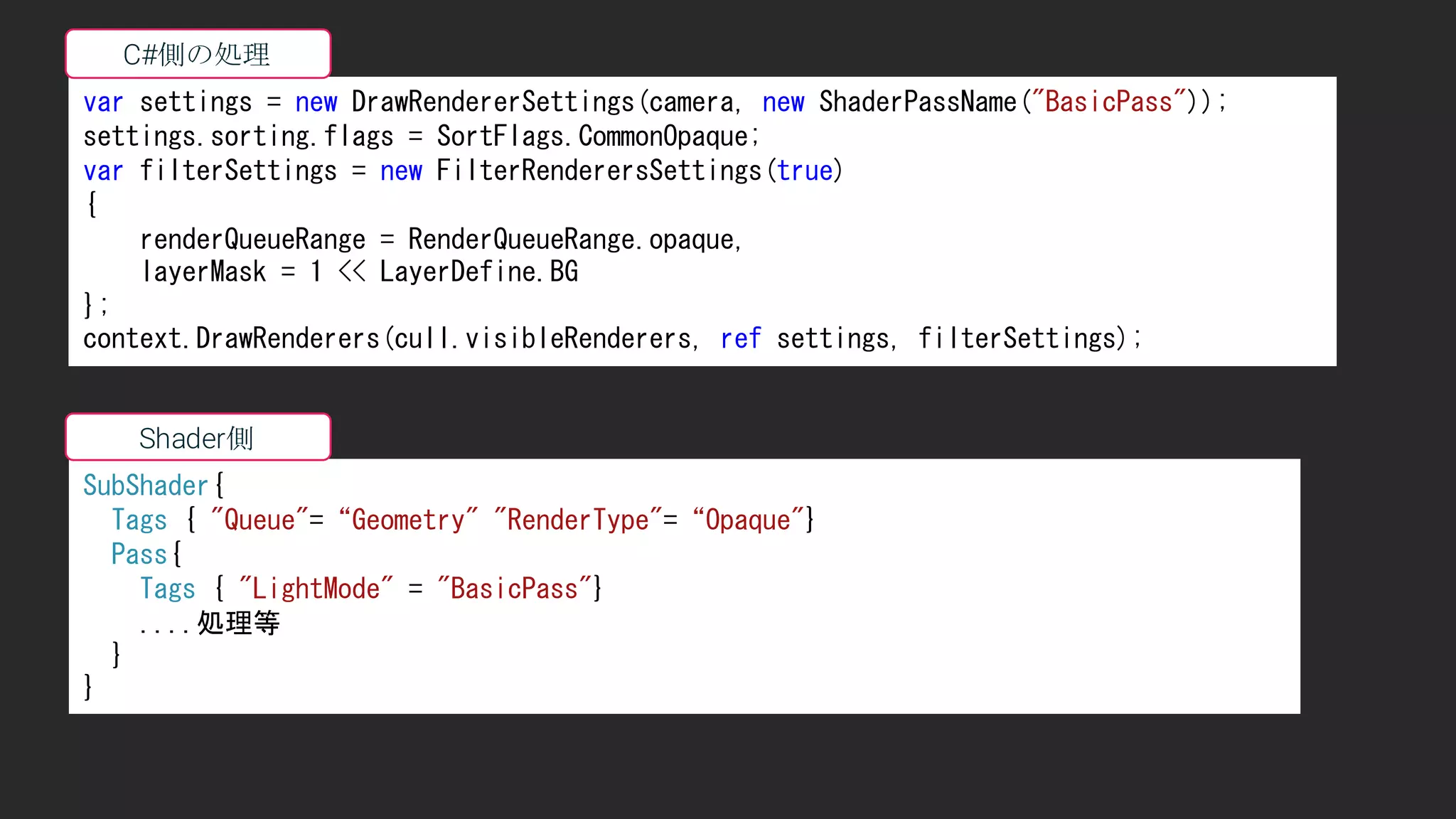

- 37. var settings =new DrawRendererSettings(camera, new ShaderPassName("BasicPass")); settings.sorting.flags = SortFlags.CommonOpaque; var filterSettings = new FilterRenderersSettings(true) { renderQueueRange = RenderQueueRange.opaque, layerMask = 1 << LayerDefine.BG }; context.DrawRenderers(cull.visibleRenderers, ref settings, filterSettings); SubShader{ Tags { "Queue"=“Geometry" "RenderType"=“Opaque"} Pass{ Tags { "LightMode" = "BasicPass"} ....処理等 } } C#側の処理 Shader側

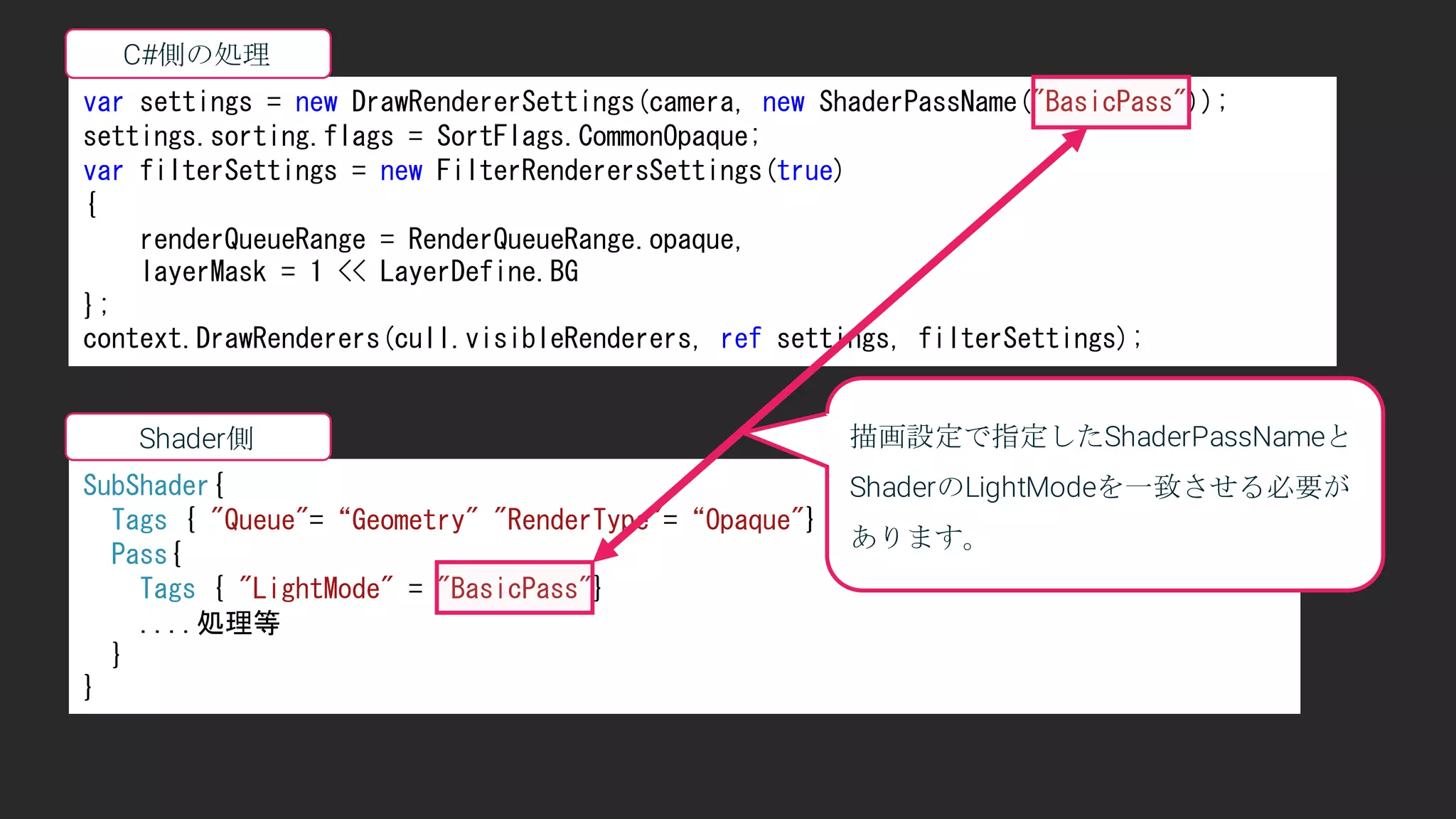

- 38. var settings =new DrawRendererSettings(camera, new ShaderPassName("BasicPass")); settings.sorting.flags = SortFlags.CommonOpaque; var filterSettings = new FilterRenderersSettings(true) { renderQueueRange = RenderQueueRange.opaque, layerMask = 1 << LayerDefine.BG }; context.DrawRenderers(cull.visibleRenderers, ref settings, filterSettings); SubShader{ Tags { "Queue"=“Geometry" "RenderType"=“Opaque"} Pass{ Tags { "LightMode" = "BasicPass"} ....処理等 } } C#側の処理 Shader側 描画設定で指定したShaderPassNameと ShaderのLightModeを一致させる必要が あります。
- 39.
- 40. SRP Camera ImageEffect public class MyScriptableRenderPipelineInstance: RenderPipeline{ // 描画のタイミングでコールバックされます public override void Render(ScriptableRenderContext context, Camera[] cameras){ base.Render(context, cameras); foreach (var camera in cameras){ // 描画処理をここに書いていきます } // ImageEffect等の実装はココで実行されるようにする等が必要です } }

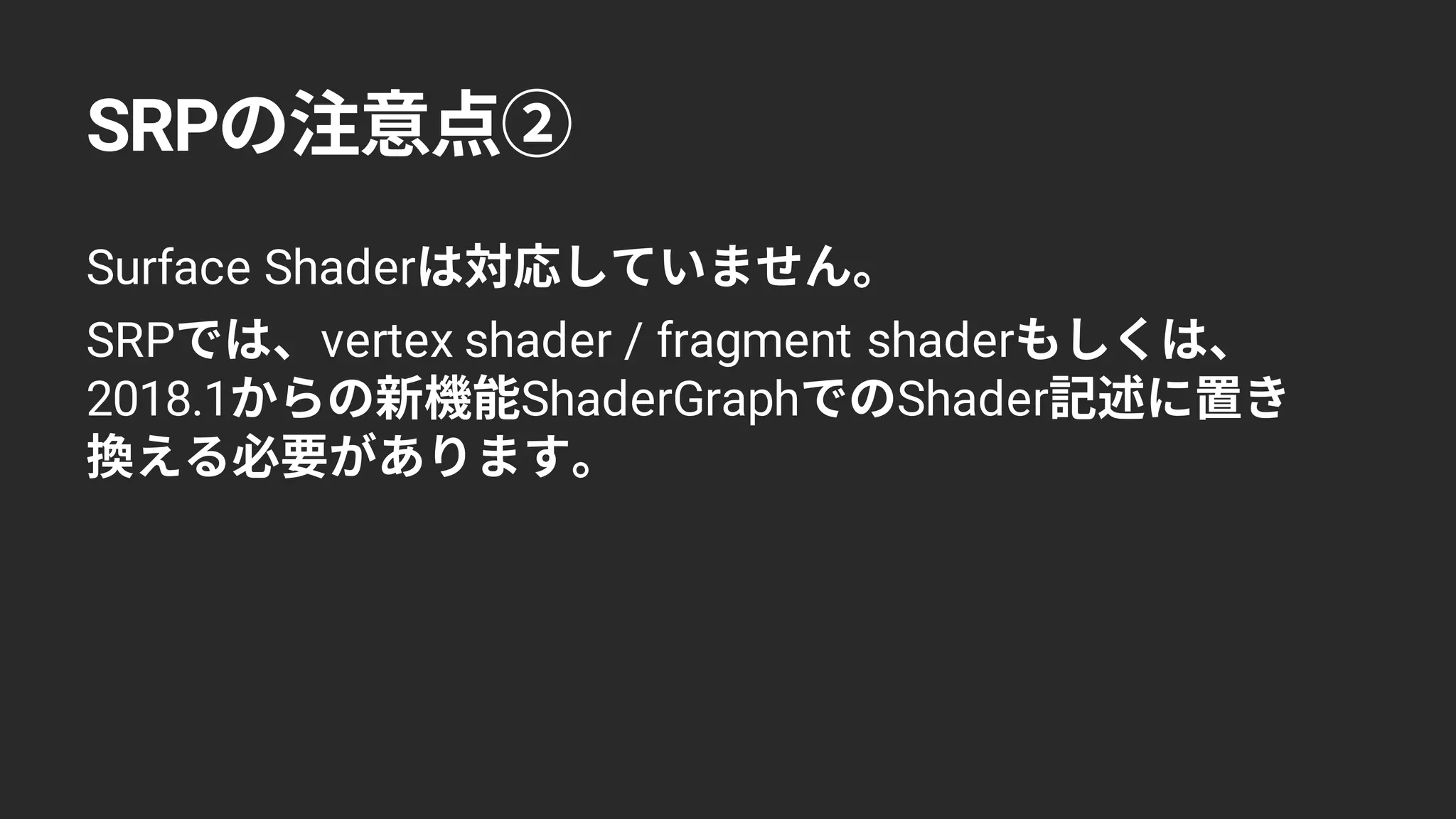

- 41. SRP Surface Shader SRP vertexshader / fragment shader 2018.1 ShaderGraph Shader
- 42.

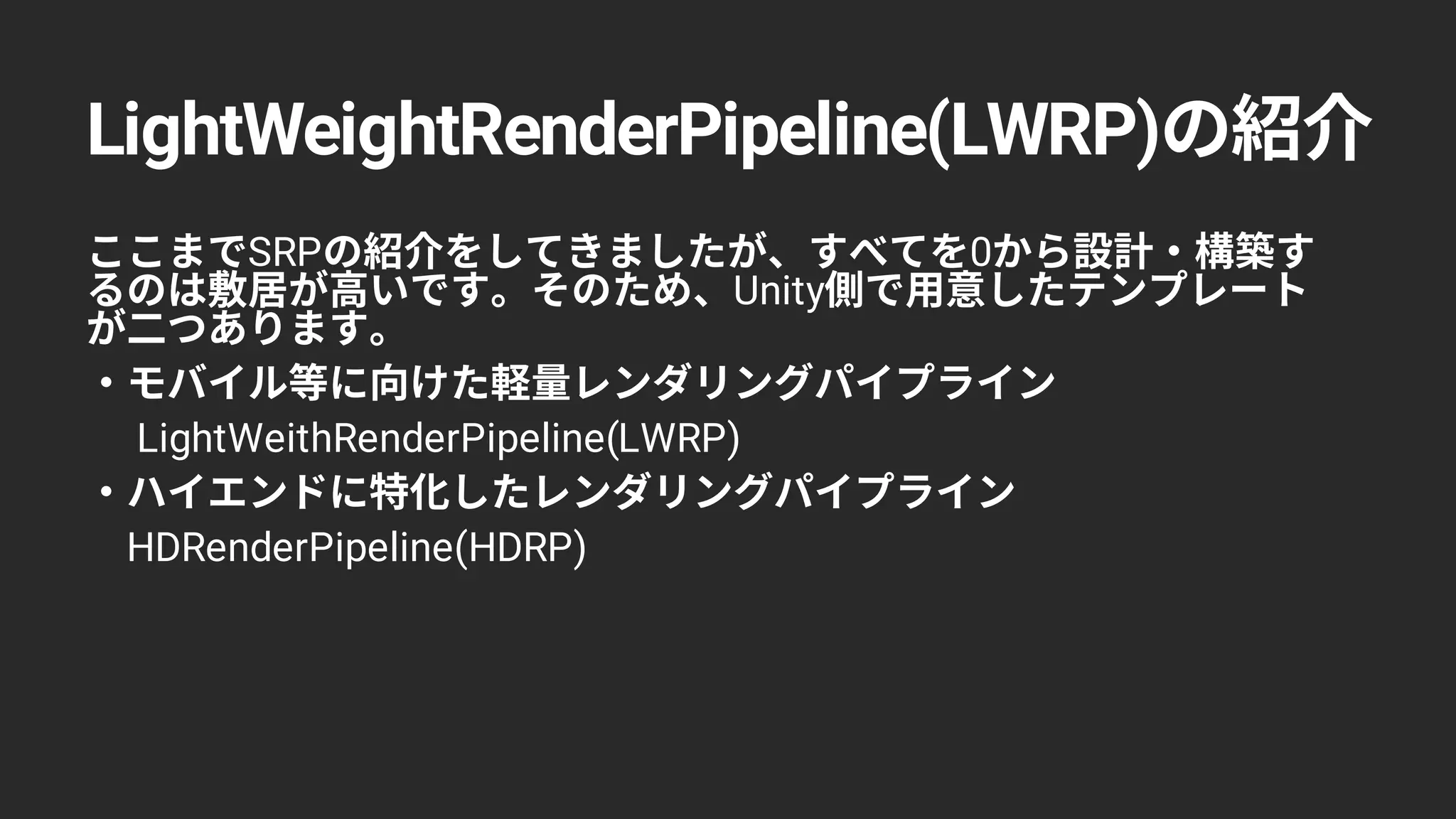

- 43.

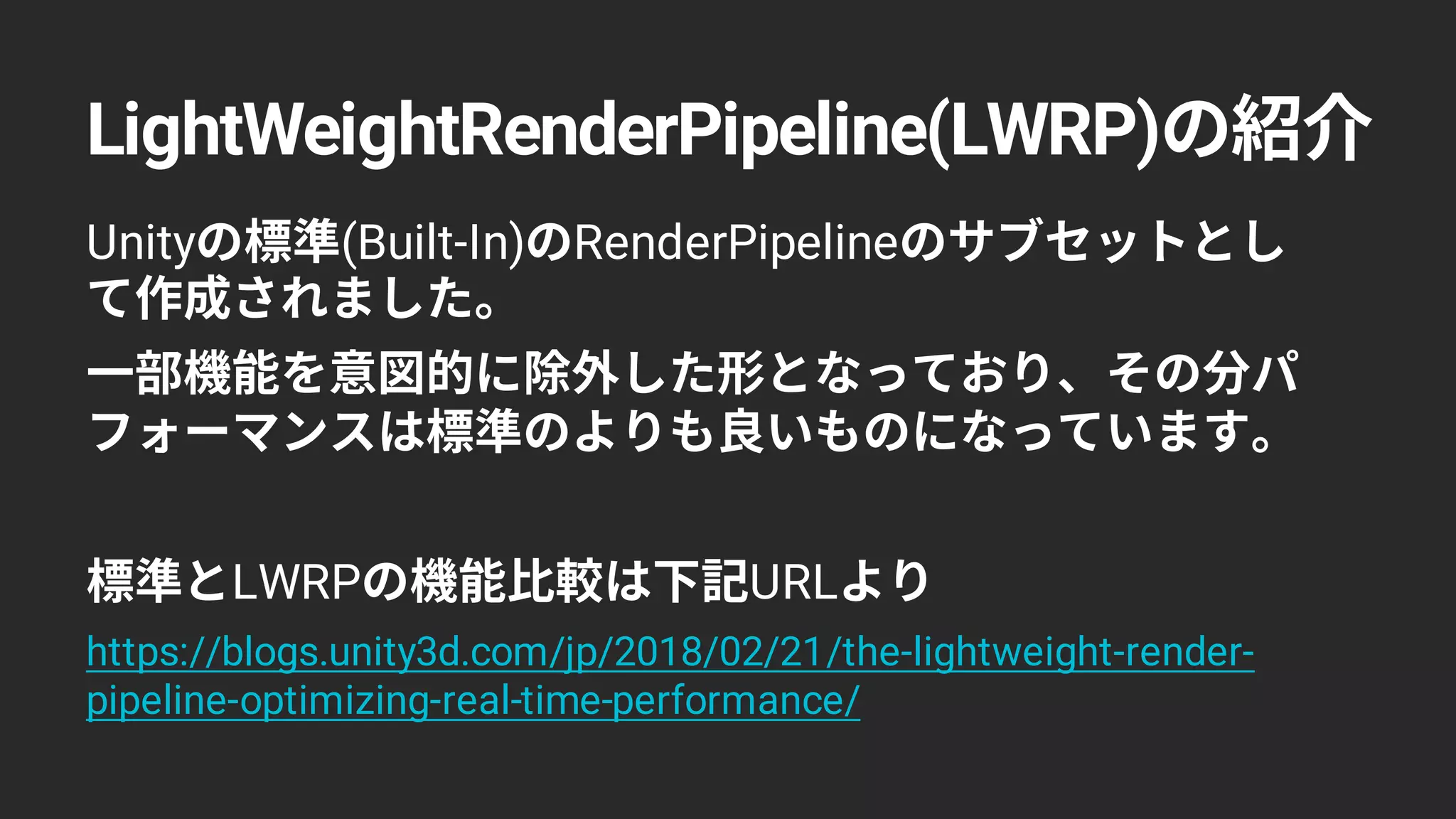

- 44. LightWeightRenderPipeline(LWRP) Unity (Built-In) RenderPipeline LWRPURL https://blogs.unity3d.com/jp/2018/02/21/the-lightweight-render- pipeline-optimizing-real-time-performance/

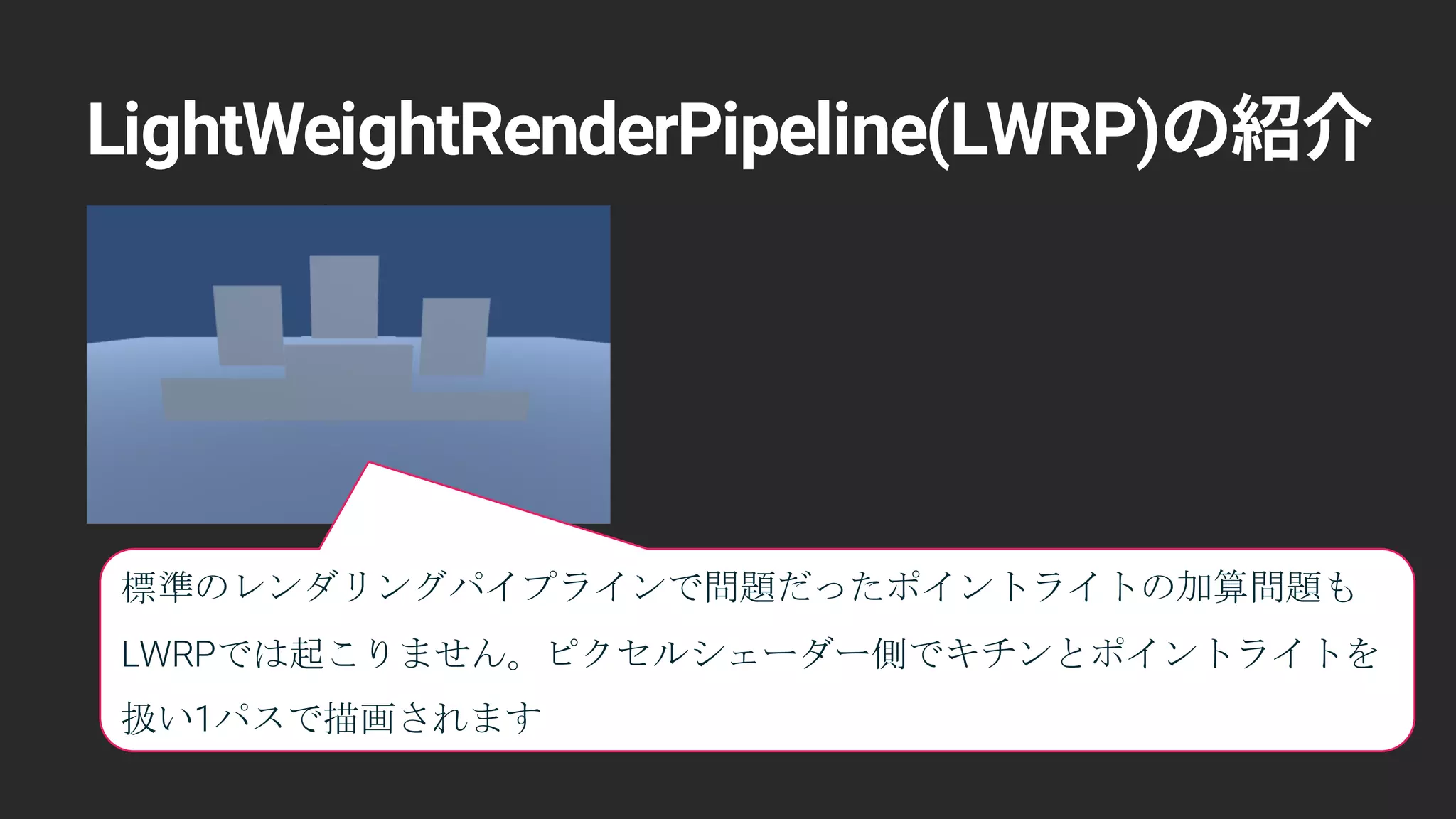

- 45.

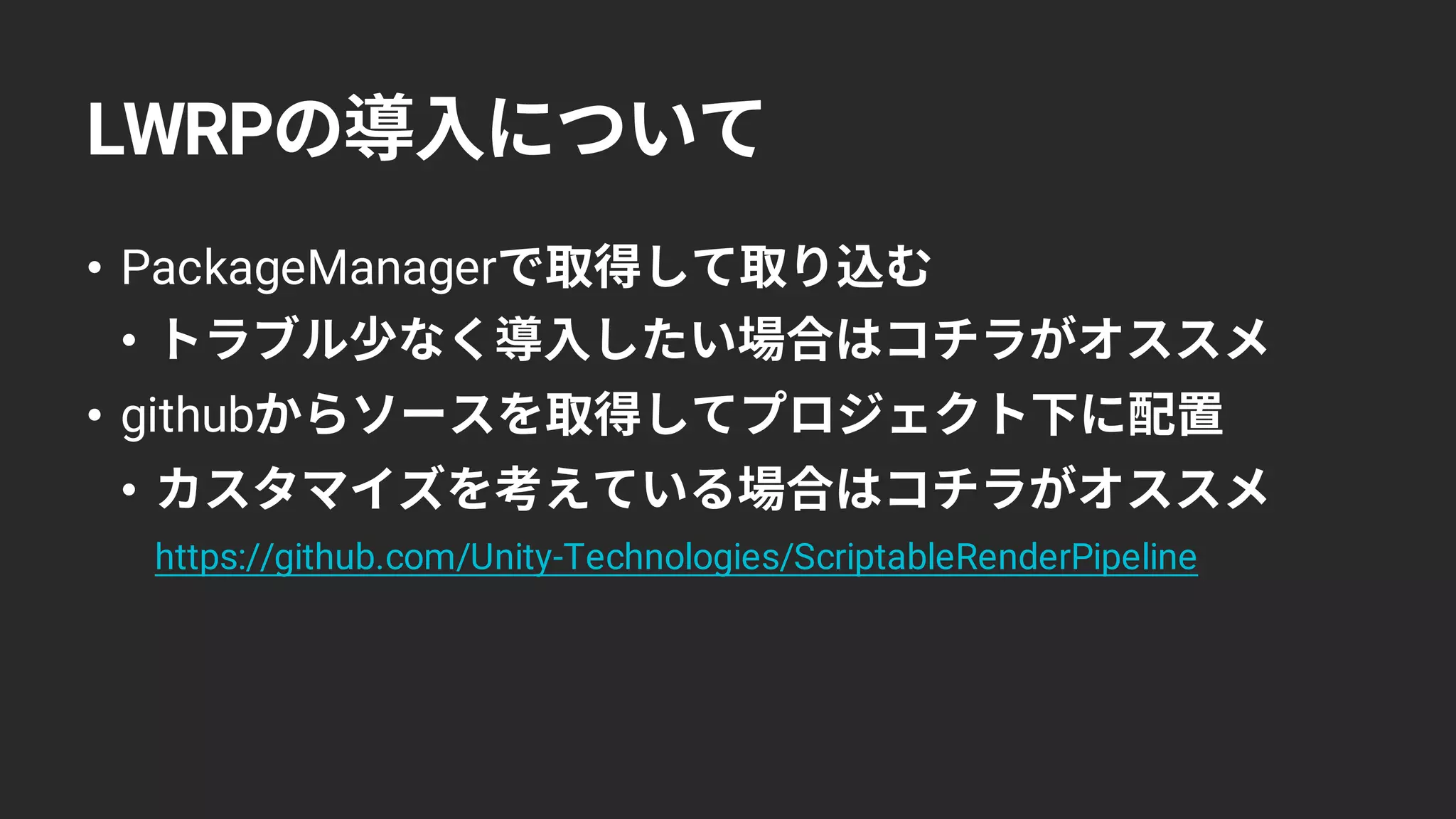

- 46.

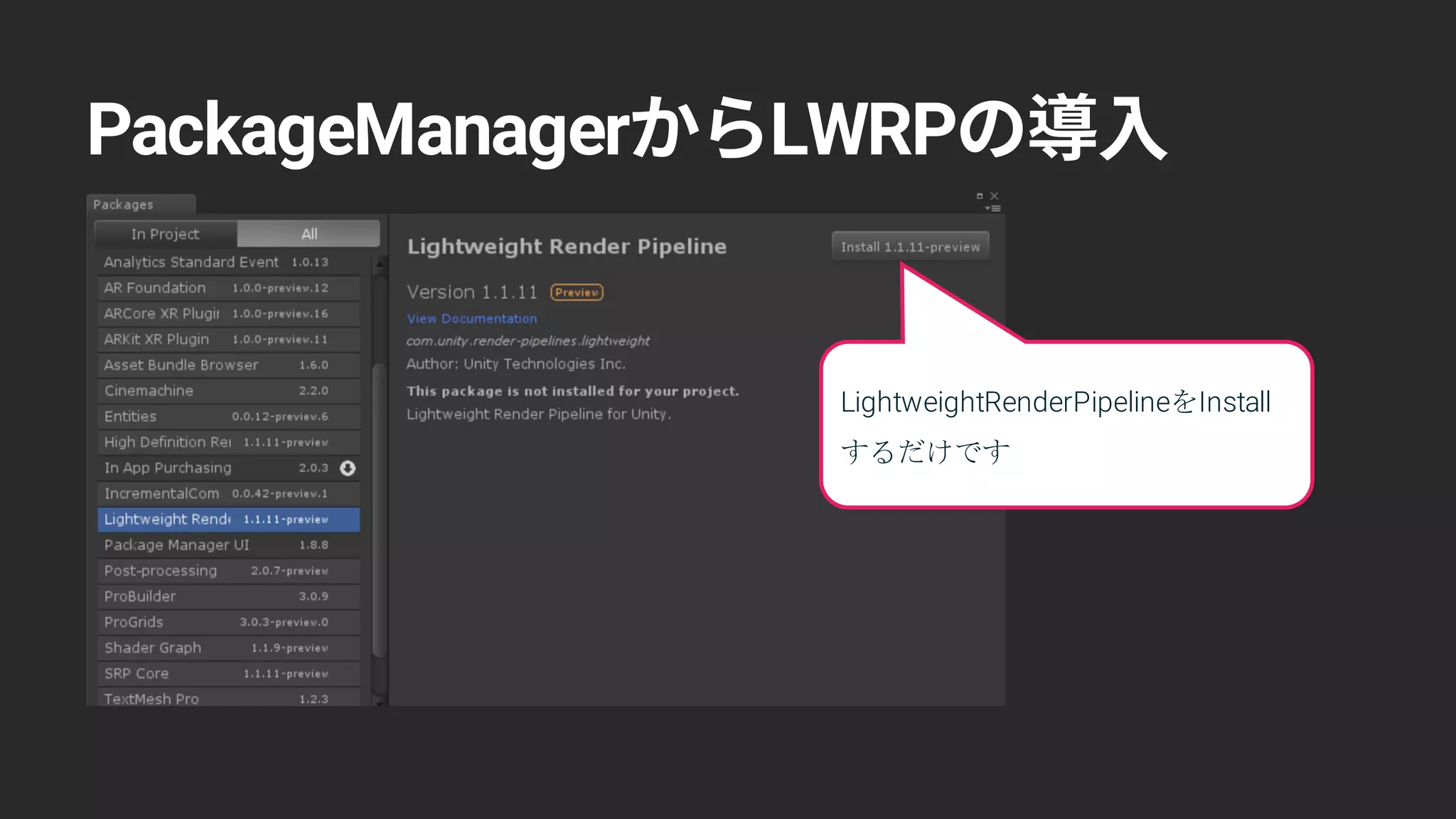

- 47.

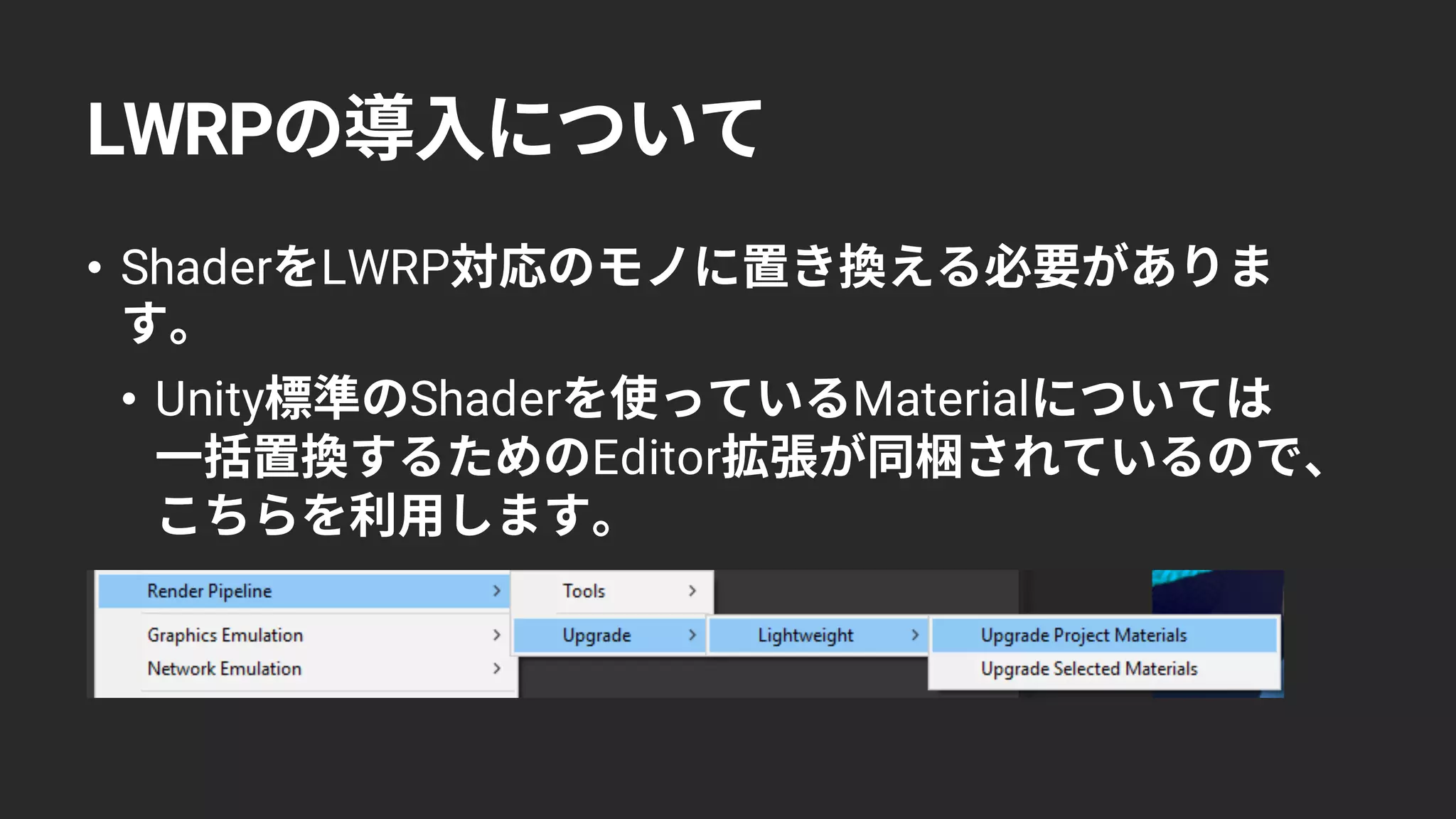

- 48. LWRP • Shader LWRP •Unity Shader Material Editor

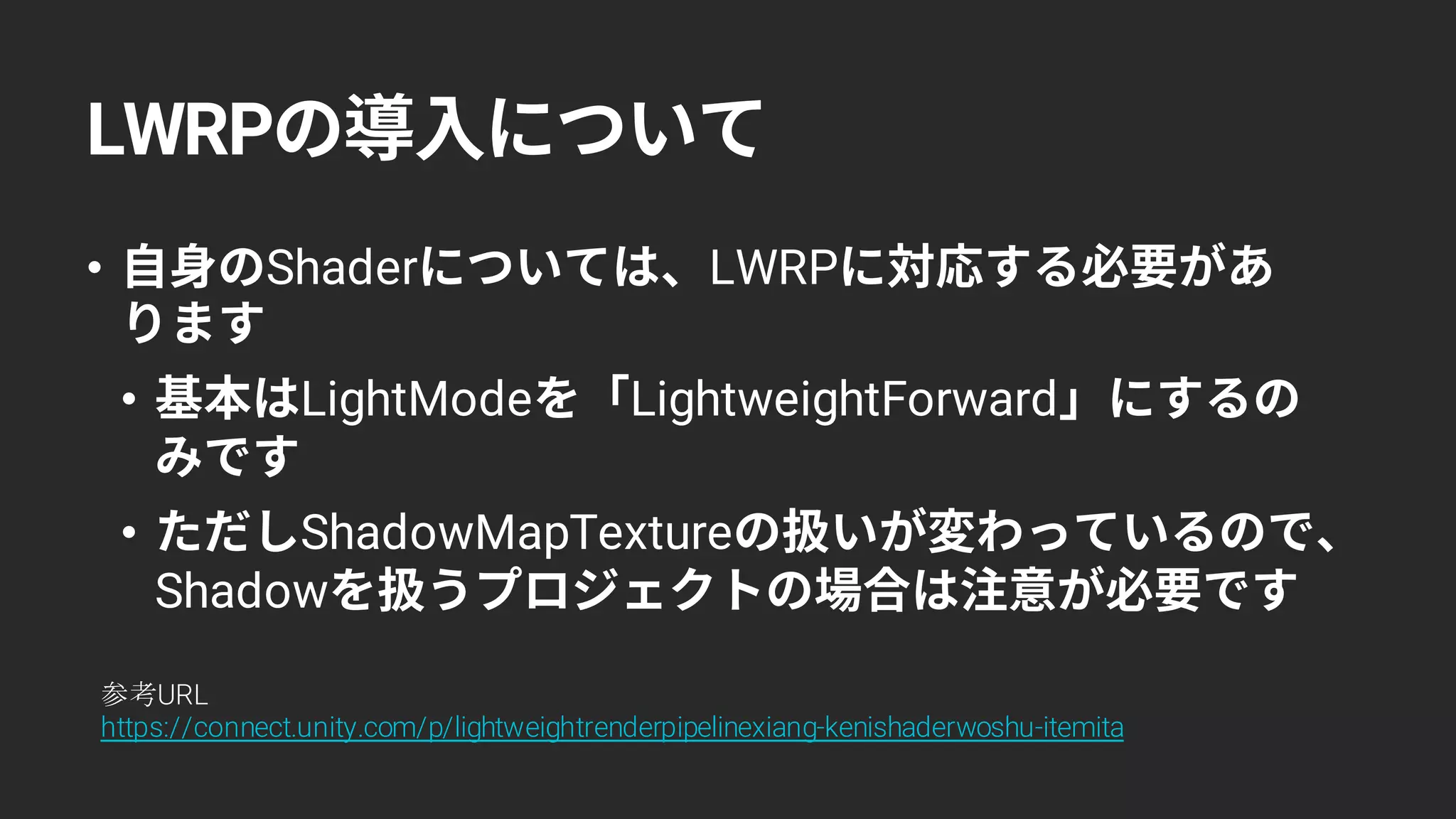

- 49. LWRP • Shader LWRP •LightMode LightweightForward • ShadowMapTexture Shadow 参考URL https://connect.unity.com/p/lightweightrenderpipelinexiang-kenishaderwoshu-itemita

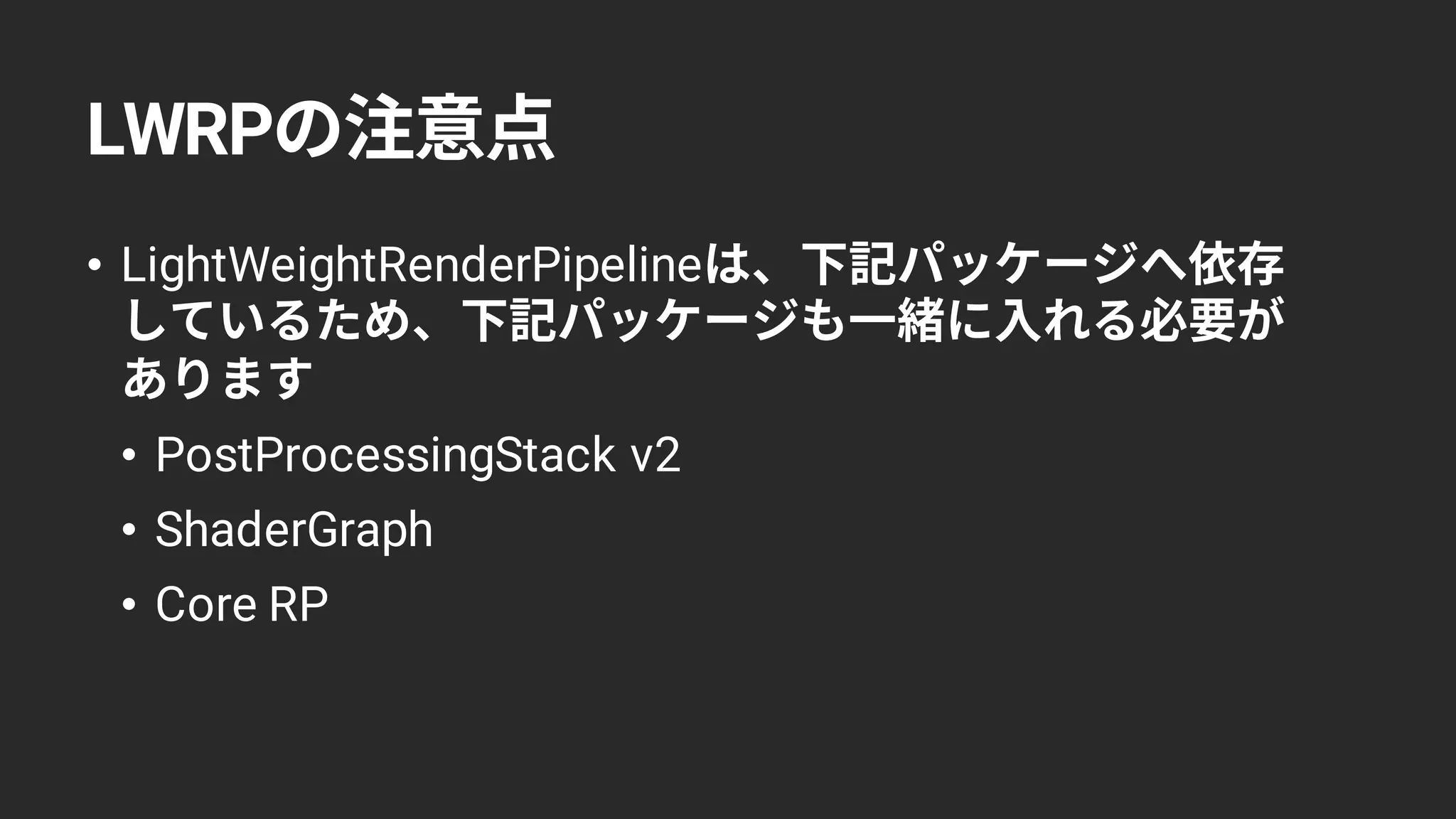

- 50. LWRP • LightWeightRenderPipeline • PostProcessingStackv2 • ShaderGraph • Core RP
- 51. • [ShaderIncludePath] • Strippingscriptable shader variants(2018.2 ) • SRP Batcher
- 52. [ShaderIncludePath] • Unity Shaderinclude • Assets or
- 53. [ShaderIncludePath] public class ShaderIncludePathSetting{ [ShaderIncludePath] publicstatic string[] GetPaths(){ return new[]{ "Assets/SRP/Core/", "Assets/SRP/LightWeightPipeline/", }; } } Shader内のincludeをコチラからの相対パスで 指定できるようになります。
- 54. [ShaderIncludePath] • Github LWRP ShaderShaderIncludePath

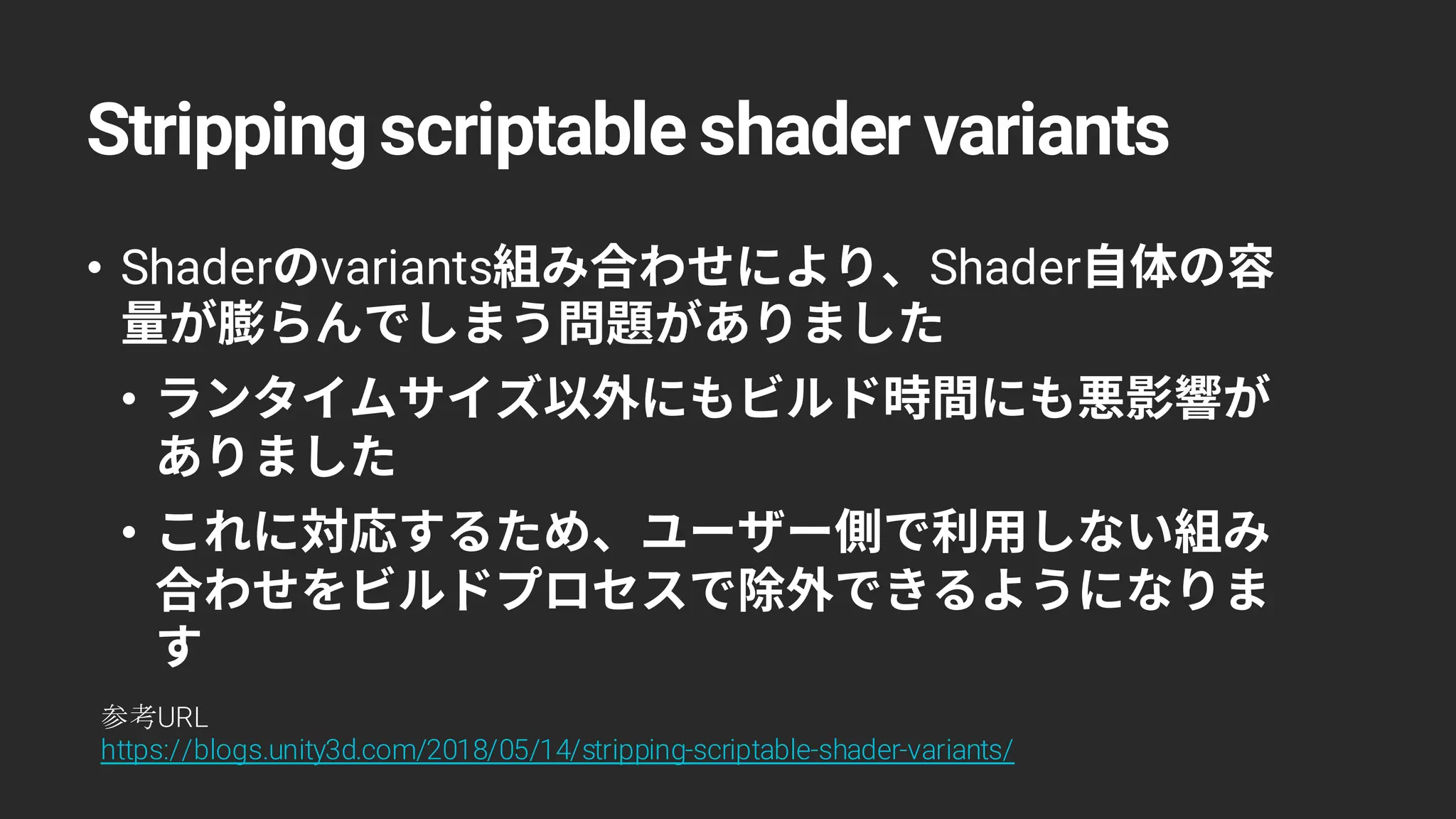

- 55. Stripping scriptable shadervariants • Shader variants Shader • • 参考URL https://blogs.unity3d.com/2018/05/14/stripping-scriptable-shader-variants/

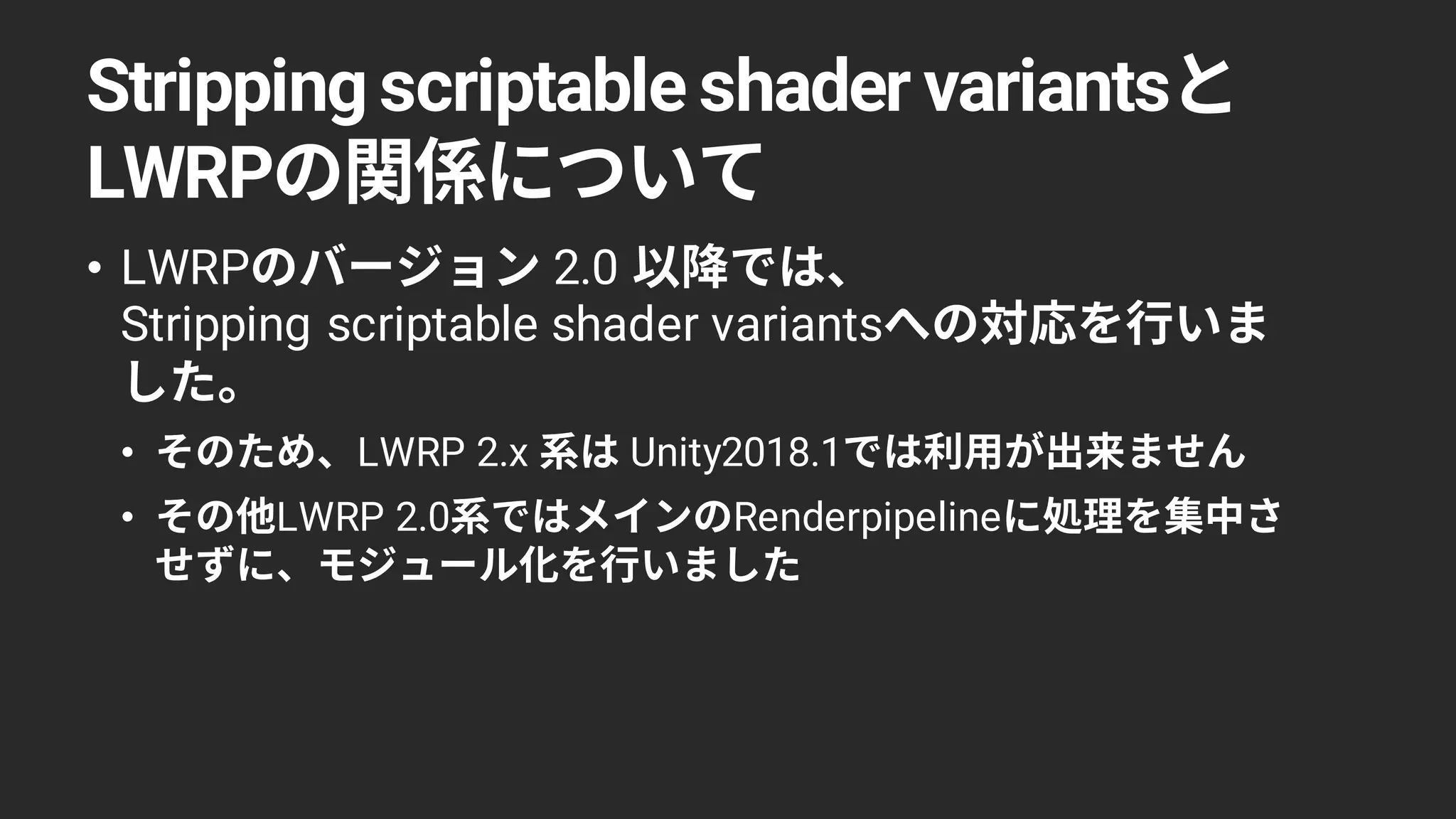

- 56. Stripping scriptable shadervariants LWRP • LWRP 2.0 Stripping scriptable shader variants • LWRP 2.x Unity2018.1 • LWRP 2.0 Renderpipeline

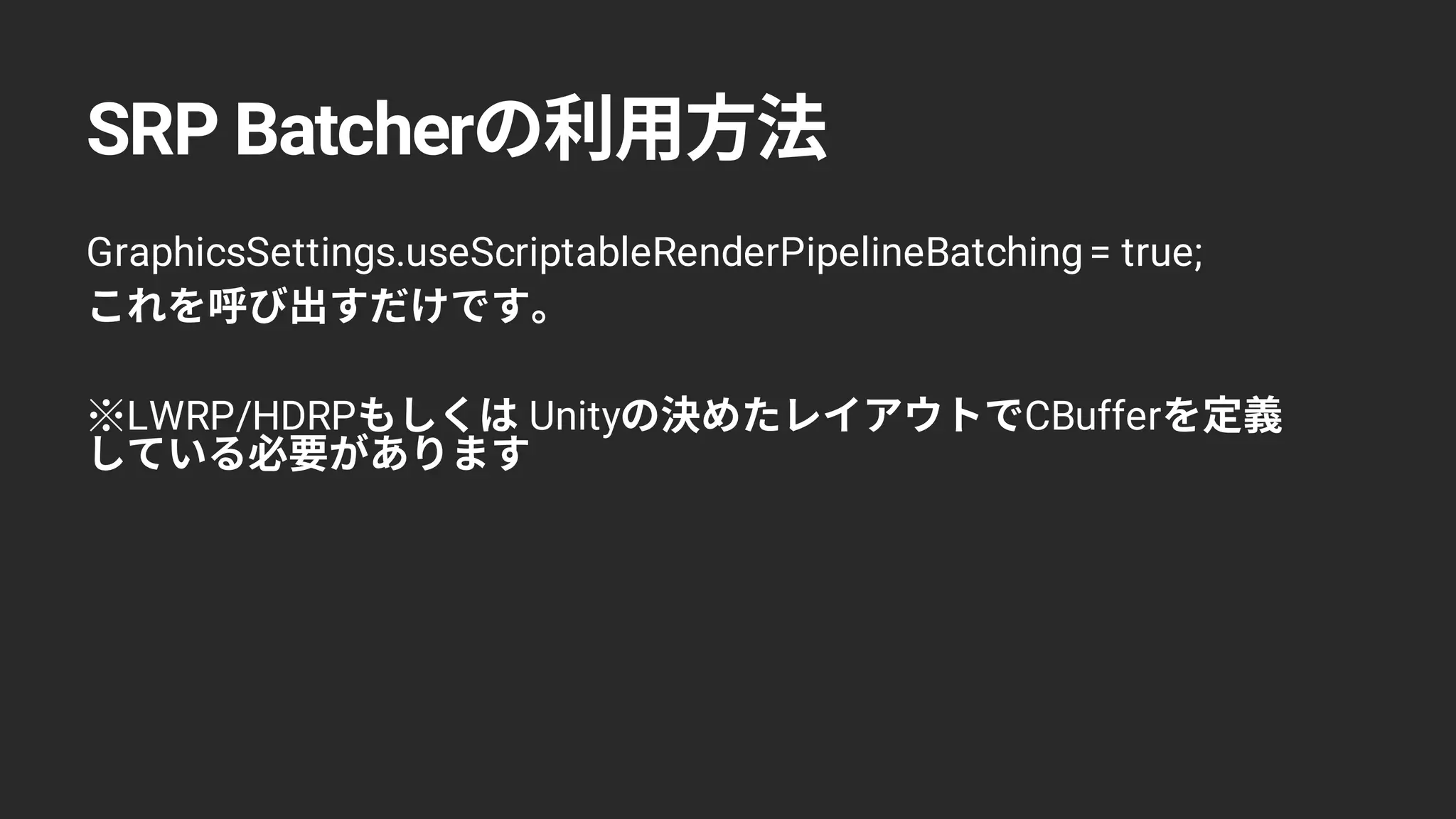

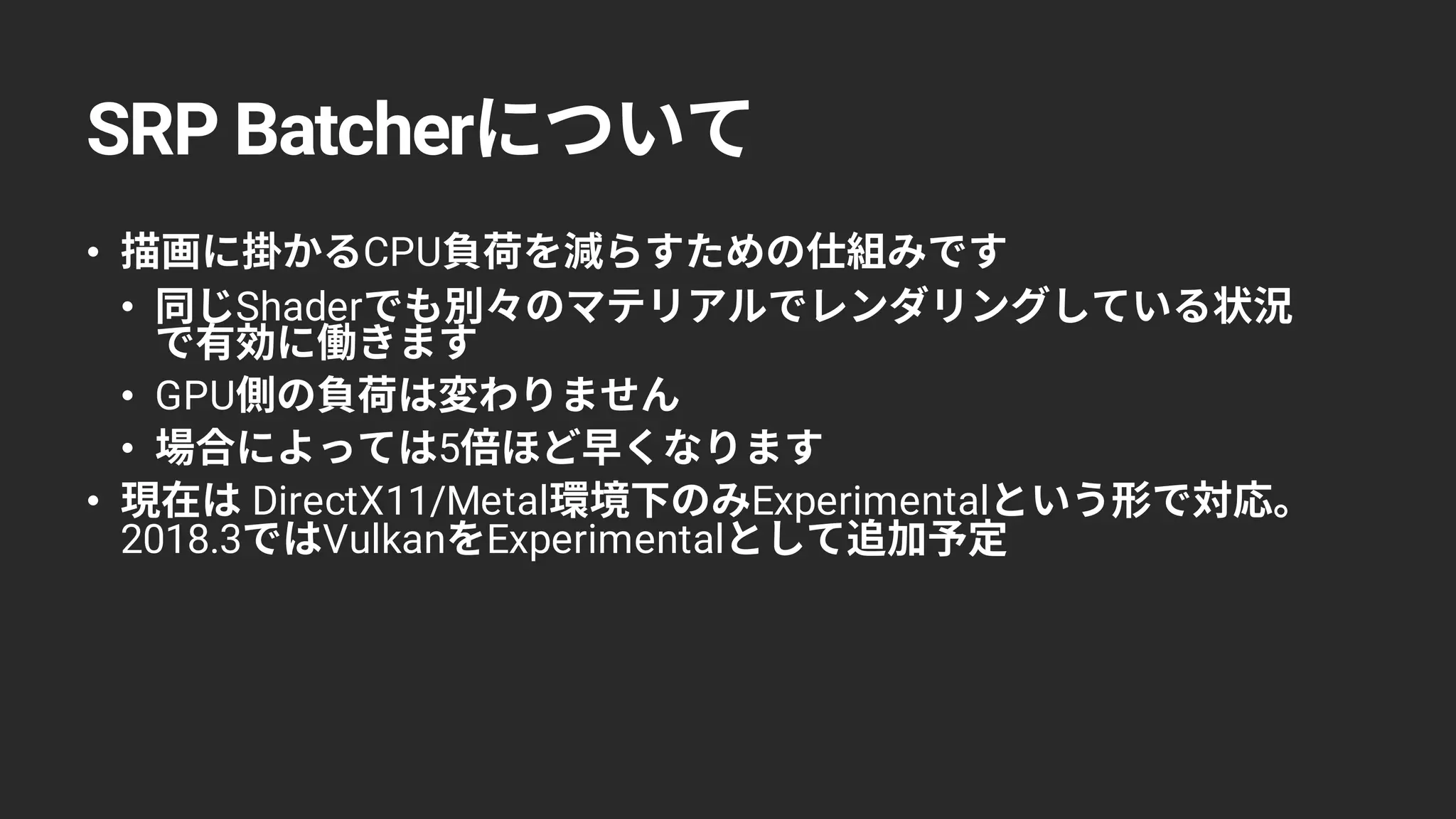

- 57. SRP Batcher • CPU •Shader • GPU • 5 • DirectX11/Metal Experimental 2018.3 Vulkan Experimental
- 58.

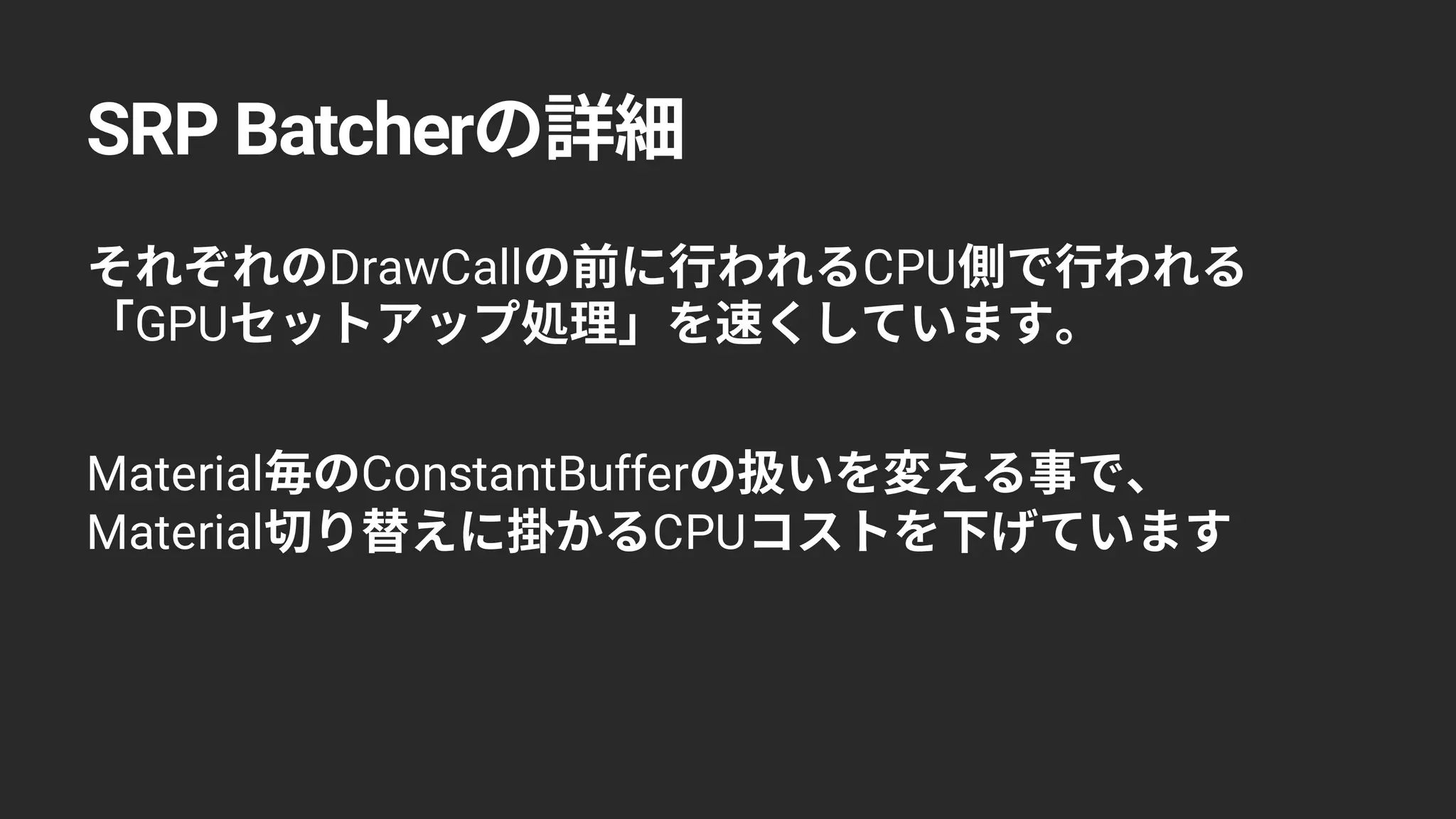

- 59. SRP Batcher DrawCall CPU GPU MaterialConstantBuffer Material CPU

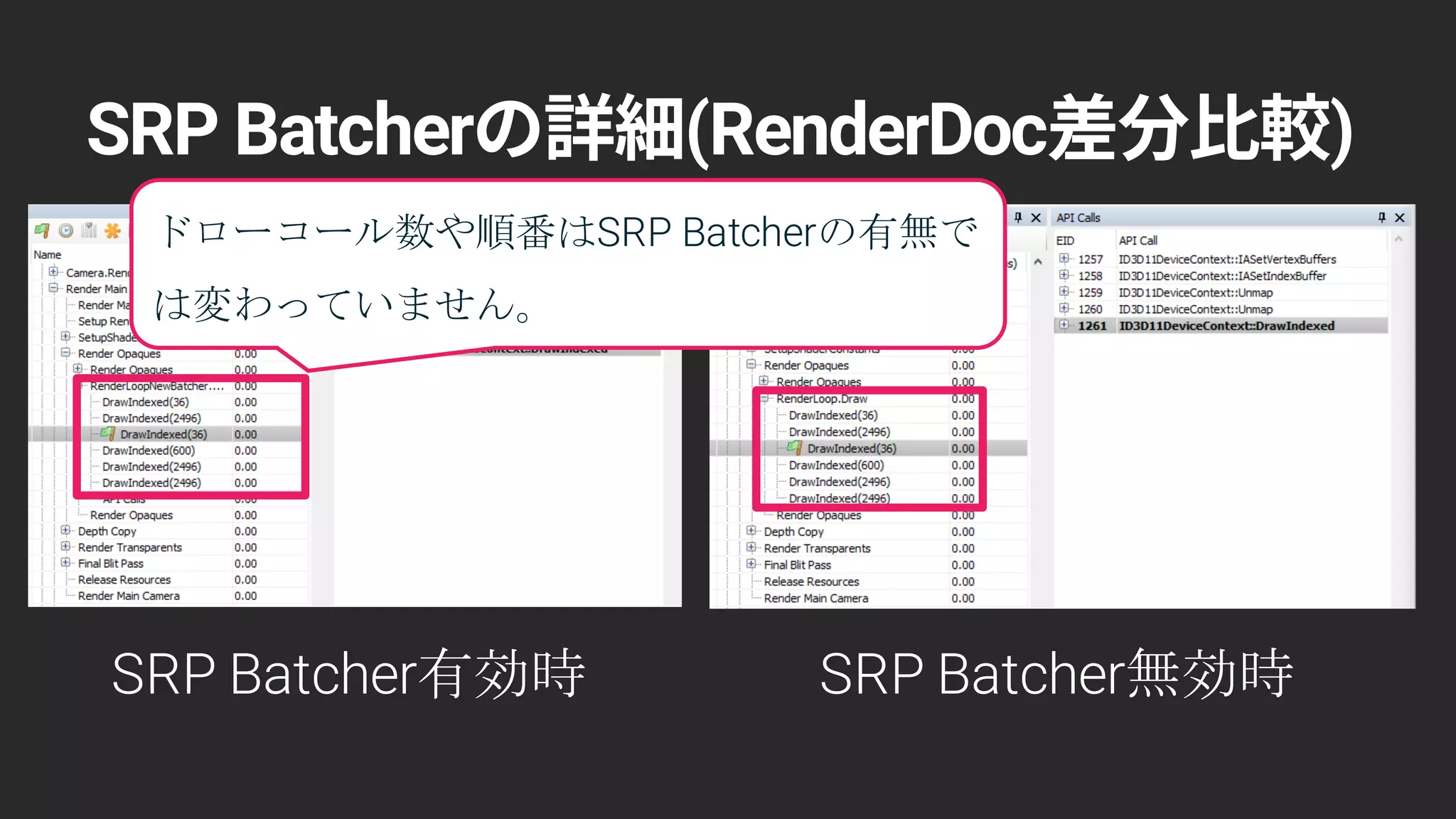

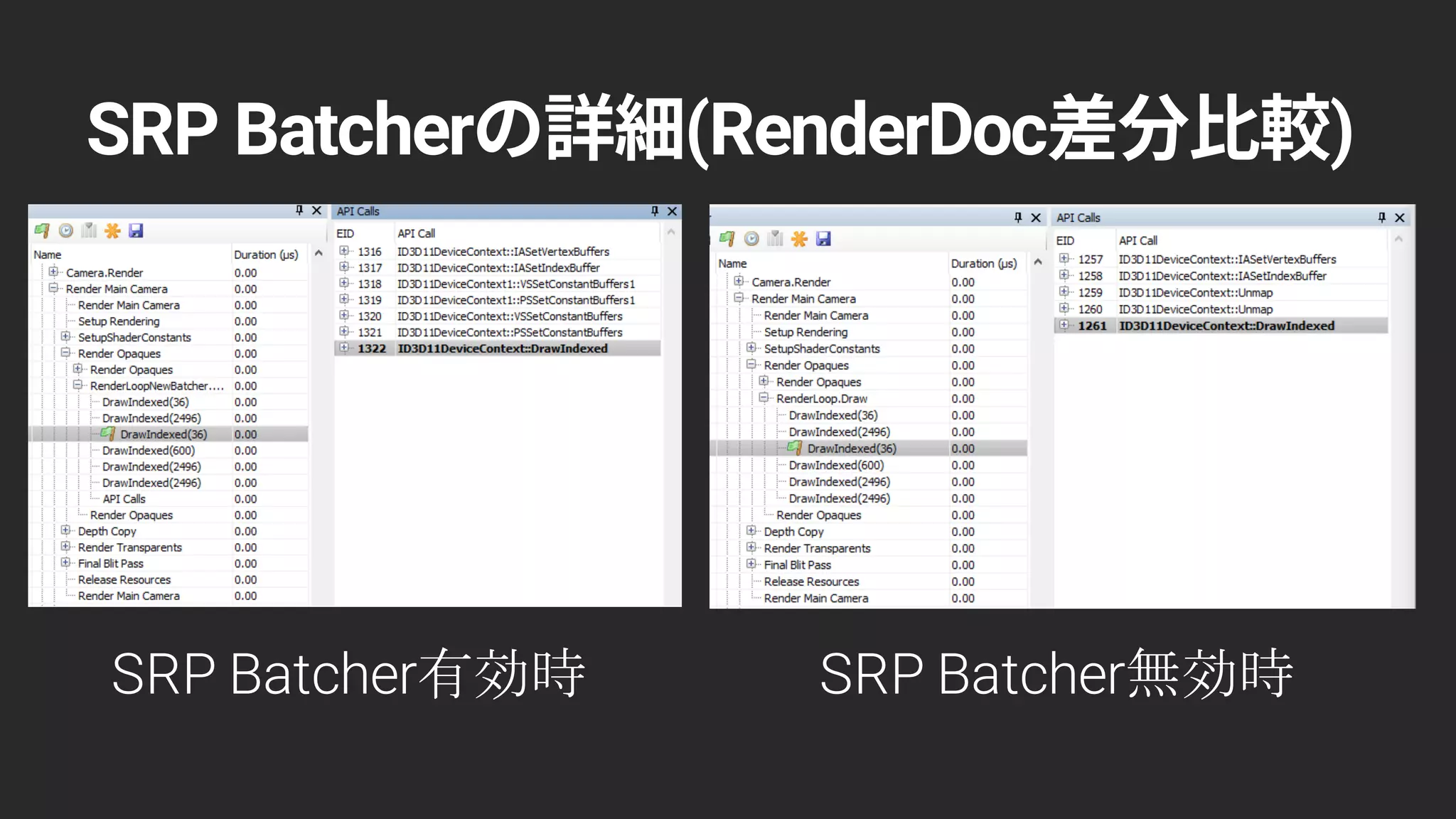

- 60. SRP Batcher (RenderDoc) SRP Batcher有効時 SRP Batcher無効時
- 61. SRP Batcher (RenderDoc) SRP Batcher有効時 SRP Batcher無効時 ドローコール数や順番はSRP Batcherの有無で は変わっていません。

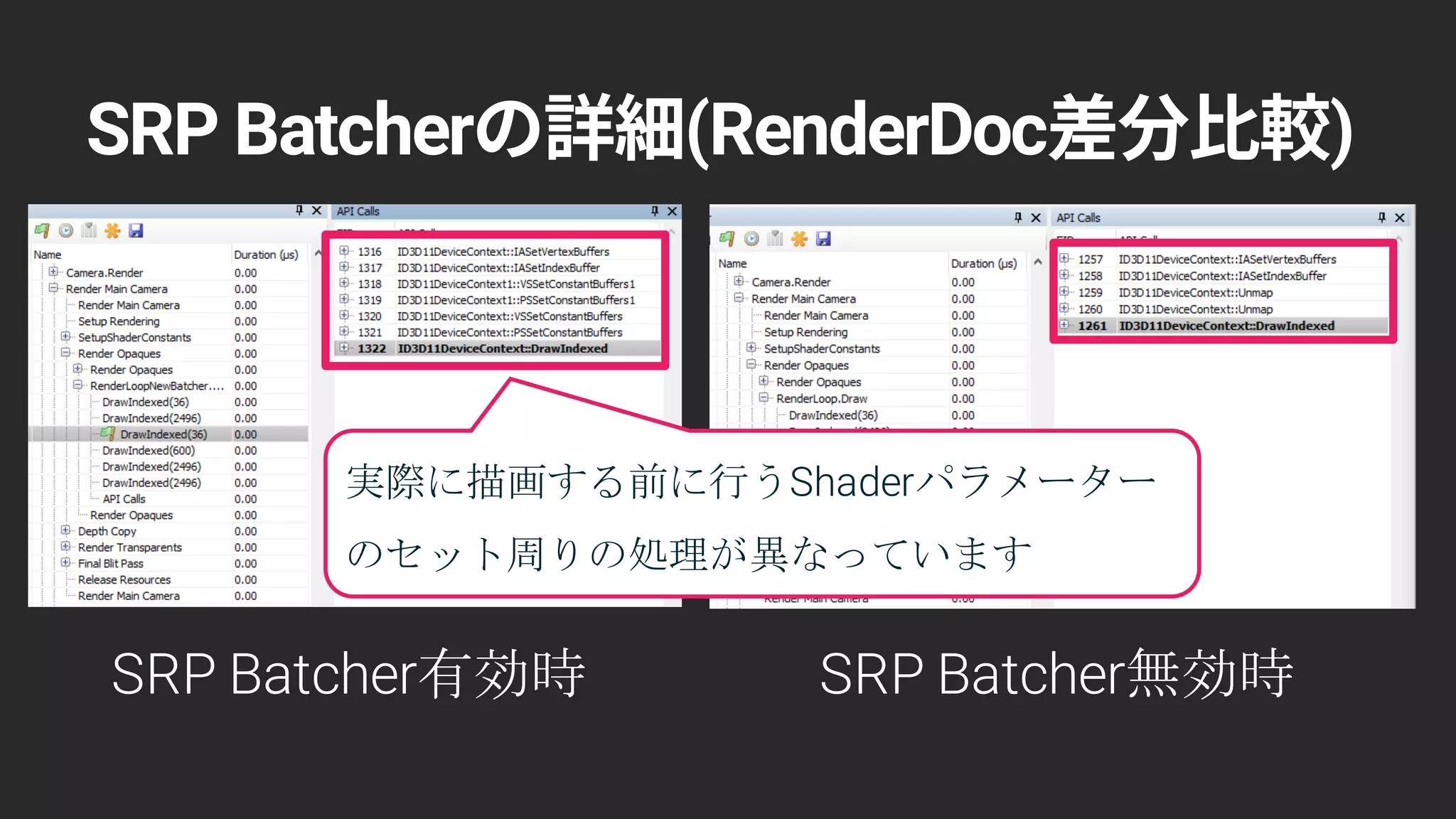

- 62. SRP Batcher (RenderDoc) SRP Batcher有効時 SRP Batcher無効時 実際に描画する前に行うShaderパラメーター のセット周りの処理が異なっています
- 63. • 0 RenderPipeline •LWRP RenderPipeline

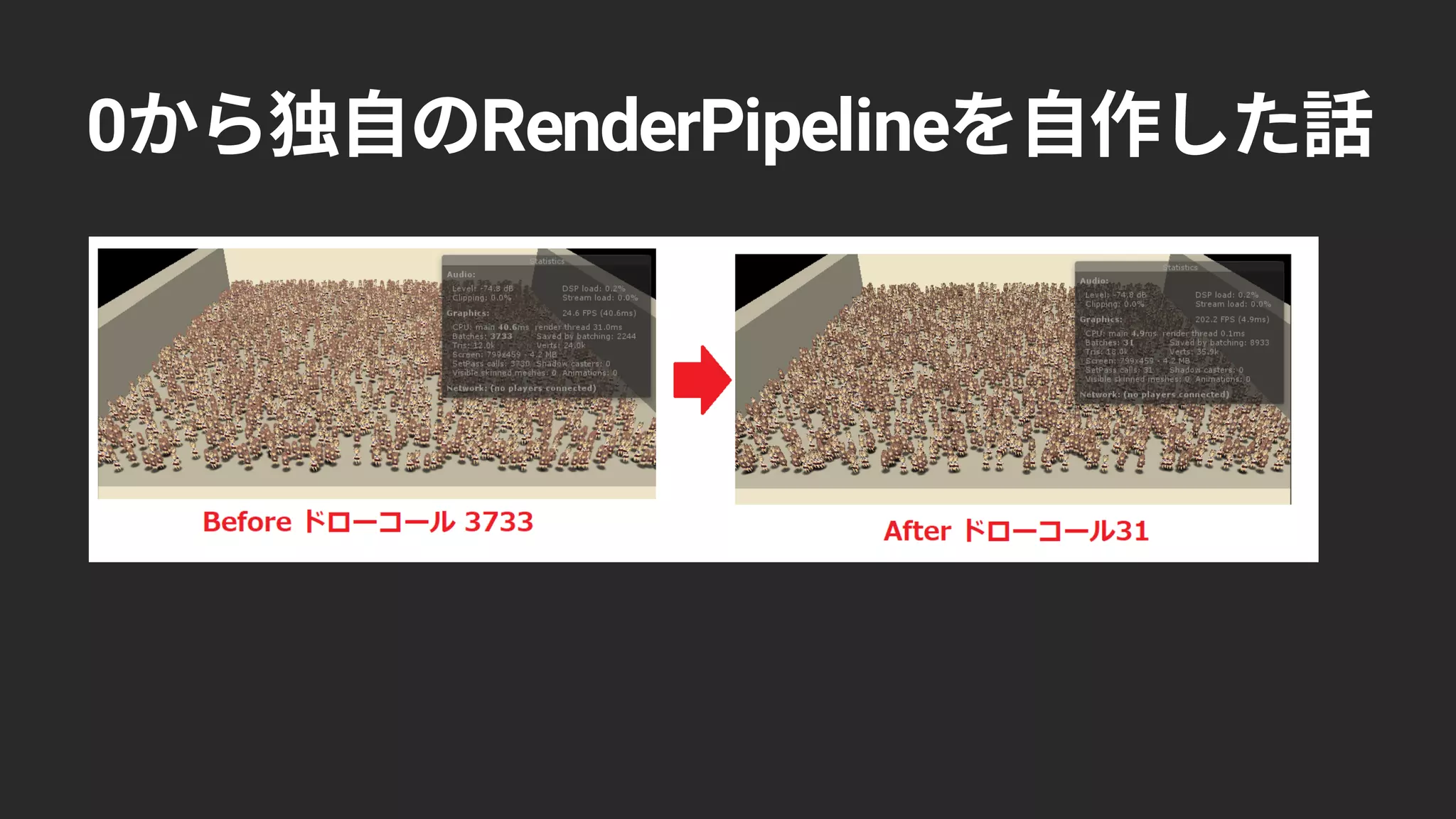

- 64.

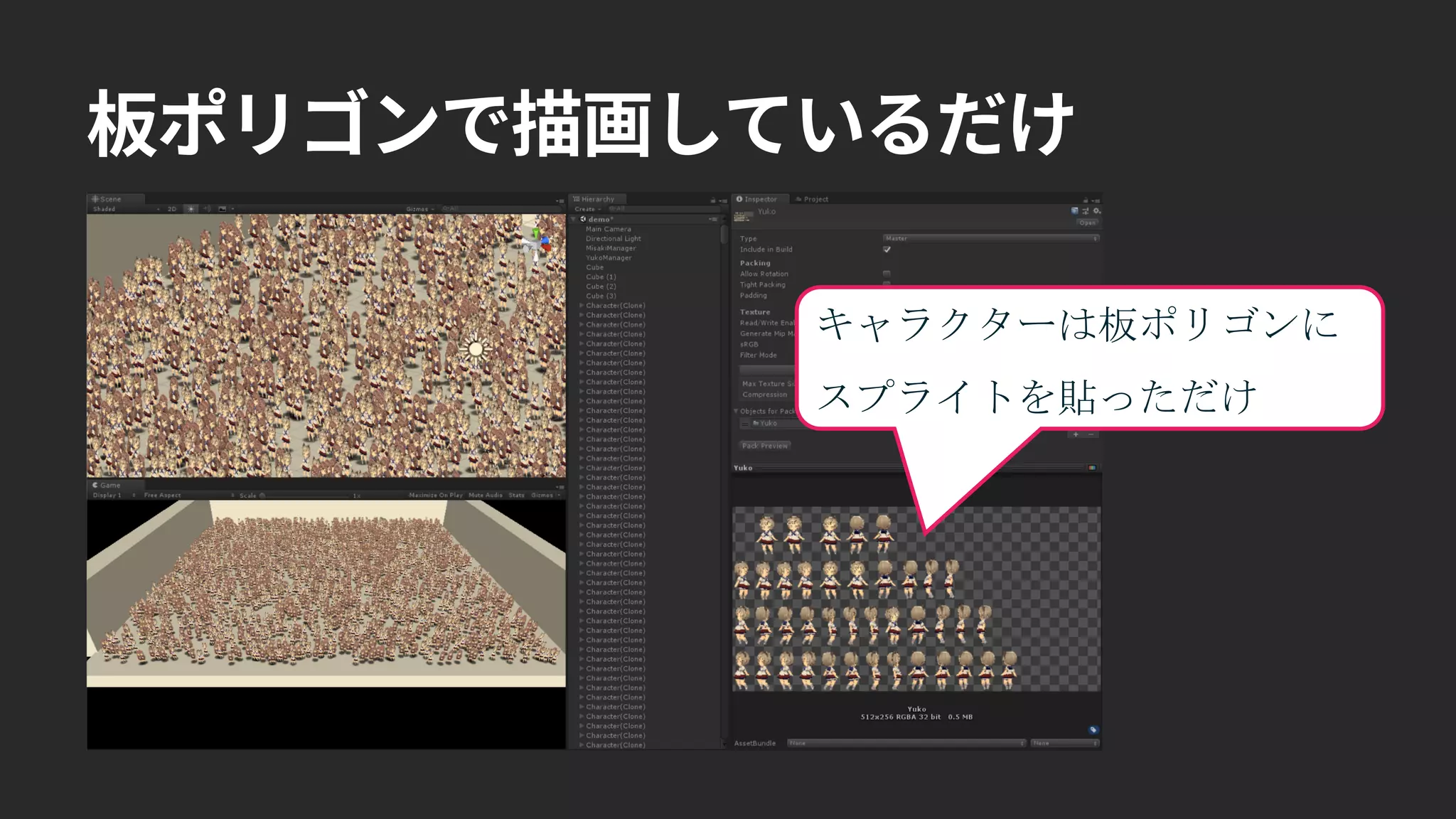

- 65.

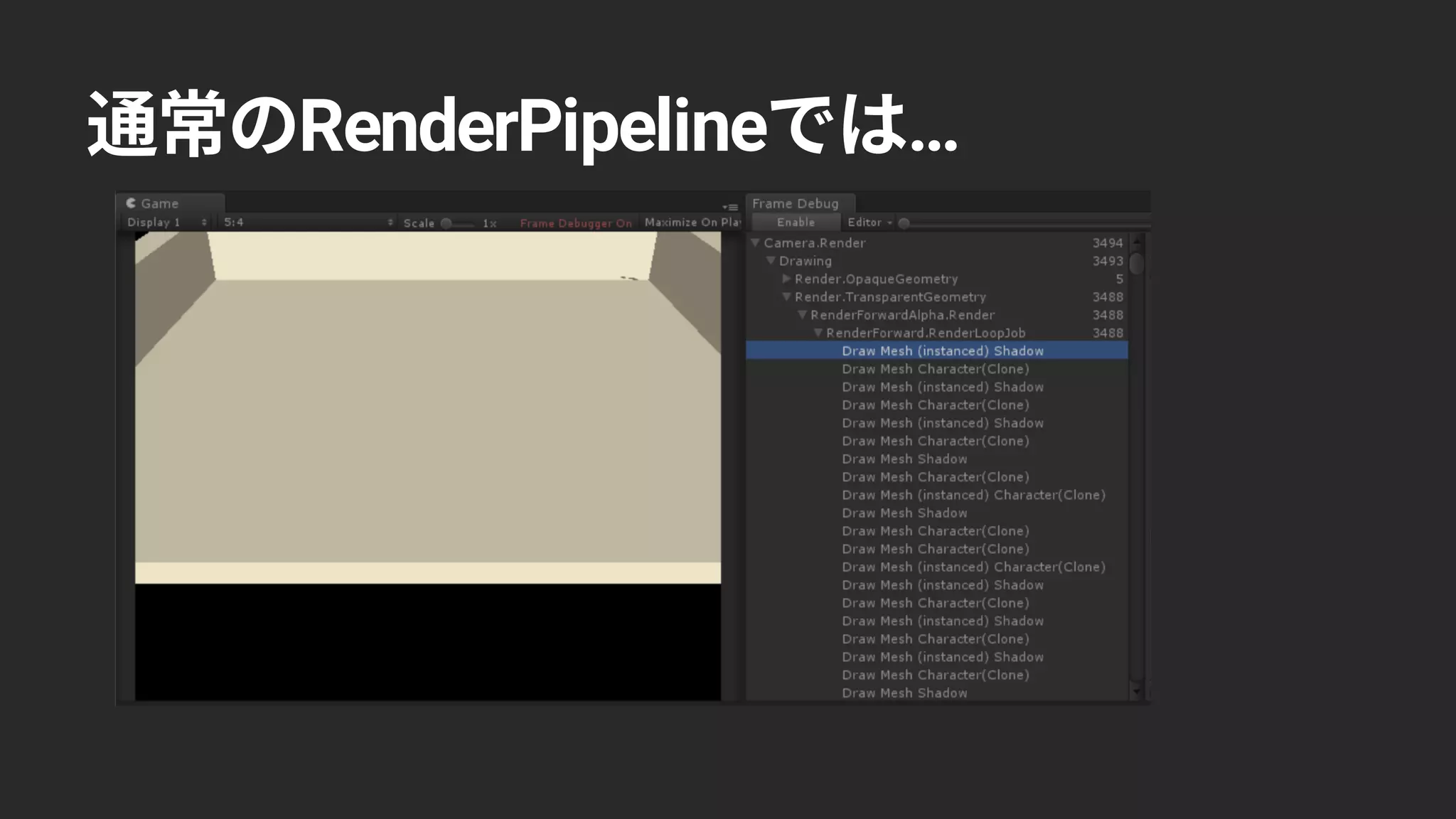

- 66.

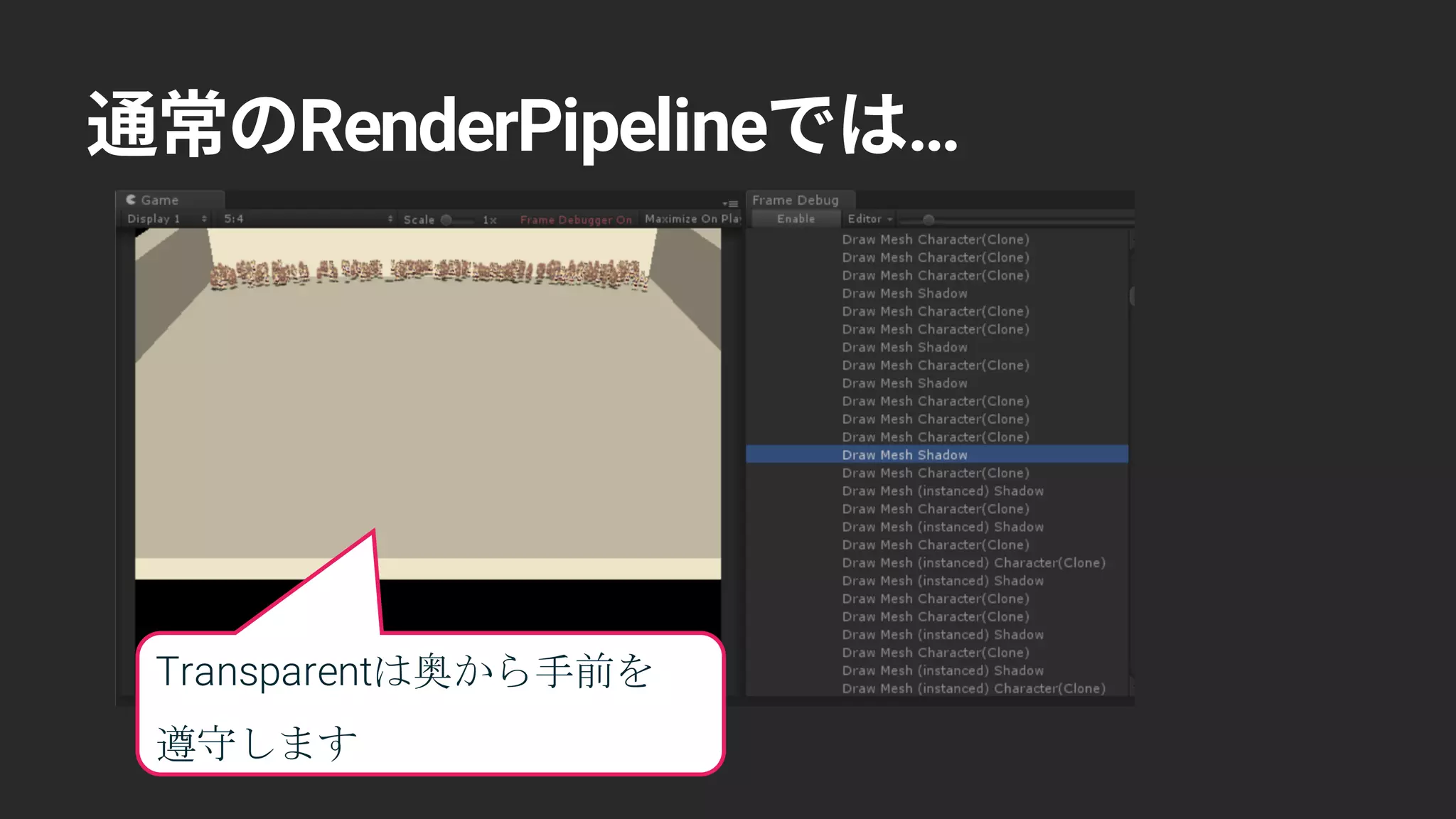

- 67.

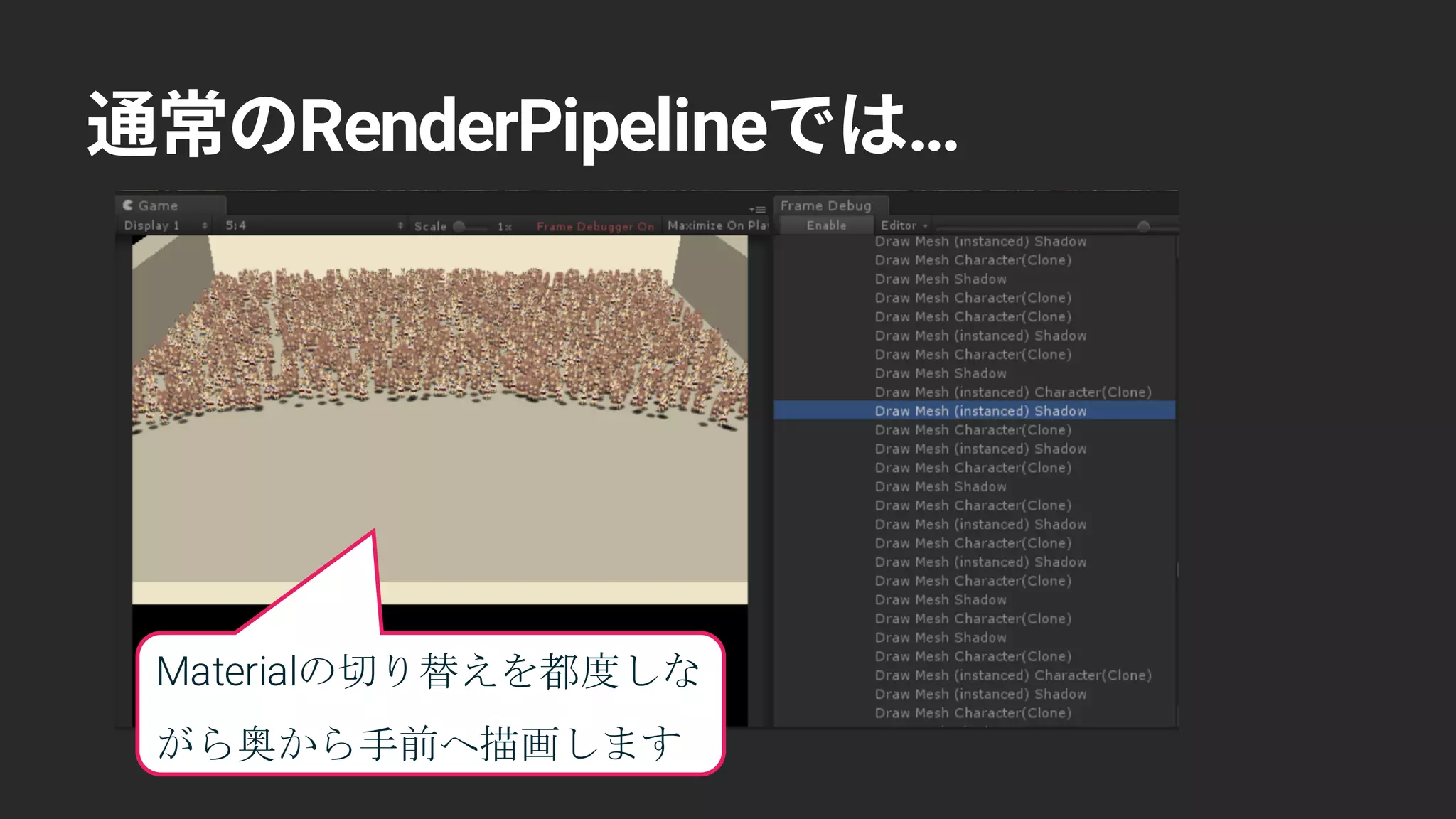

- 68.

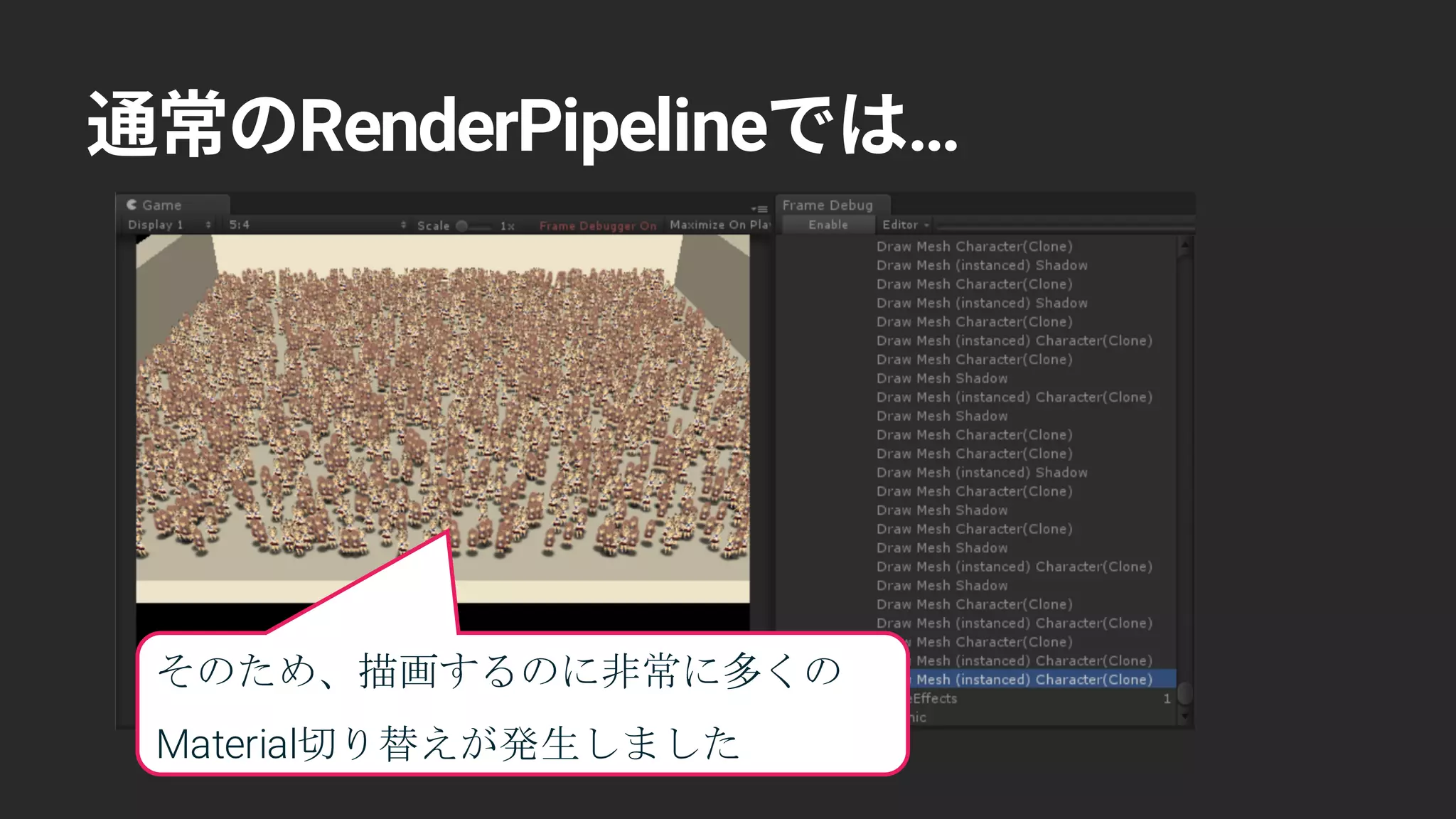

- 69.
- 70.
- 71.

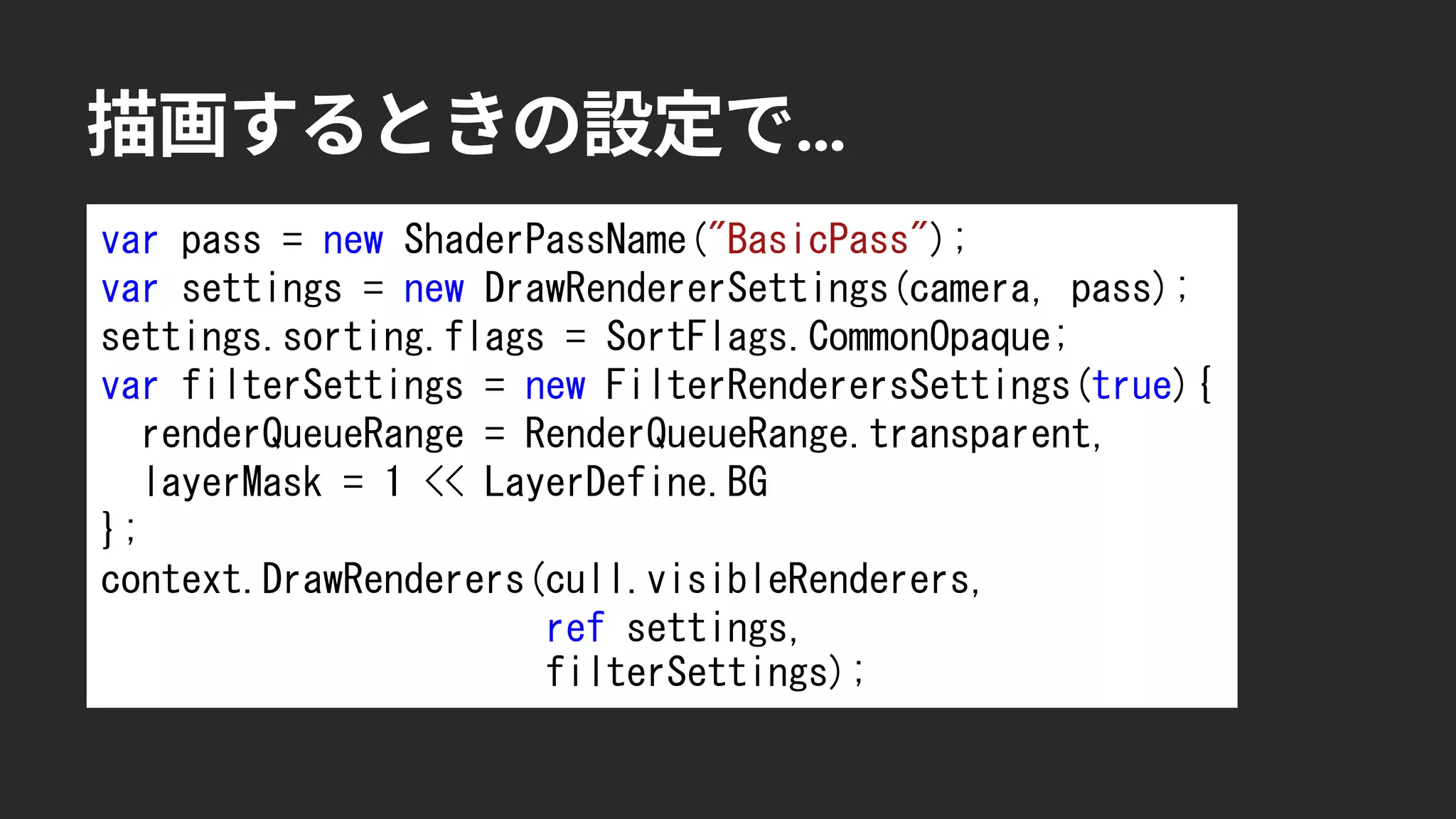

- 72. … var pass =new ShaderPassName("BasicPass"); var settings = new DrawRendererSettings(camera, pass); settings.sorting.flags = SortFlags.CommonOpaque; var filterSettings = new FilterRenderersSettings(true){ renderQueueRange = RenderQueueRange.transparent, layerMask = 1 << LayerDefine.BG }; context.DrawRenderers(cull.visibleRenderers, ref settings, filterSettings);

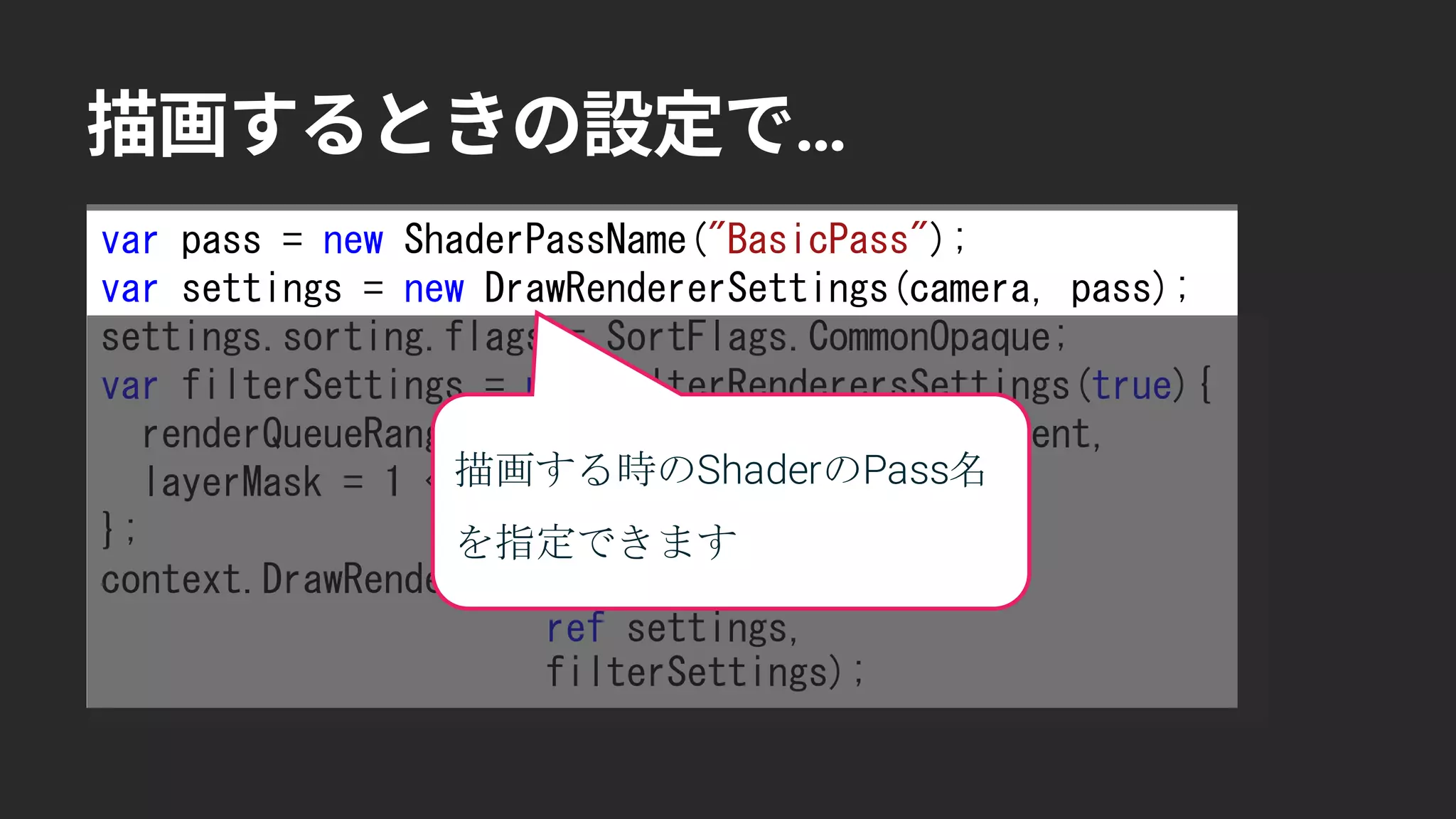

- 73. … var pass =new ShaderPassName("BasicPass"); var settings = new DrawRendererSettings(camera, pass); settings.sorting.flags = SortFlags.CommonOpaque; var filterSettings = new FilterRenderersSettings(true){ renderQueueRange = RenderQueueRange.transparent, layerMask = 1 << LayerDefine.BG }; context.DrawRenderers(cull.visibleRenderers, ref settings, filterSettings); 描画する時のShaderのPass名 を指定できます

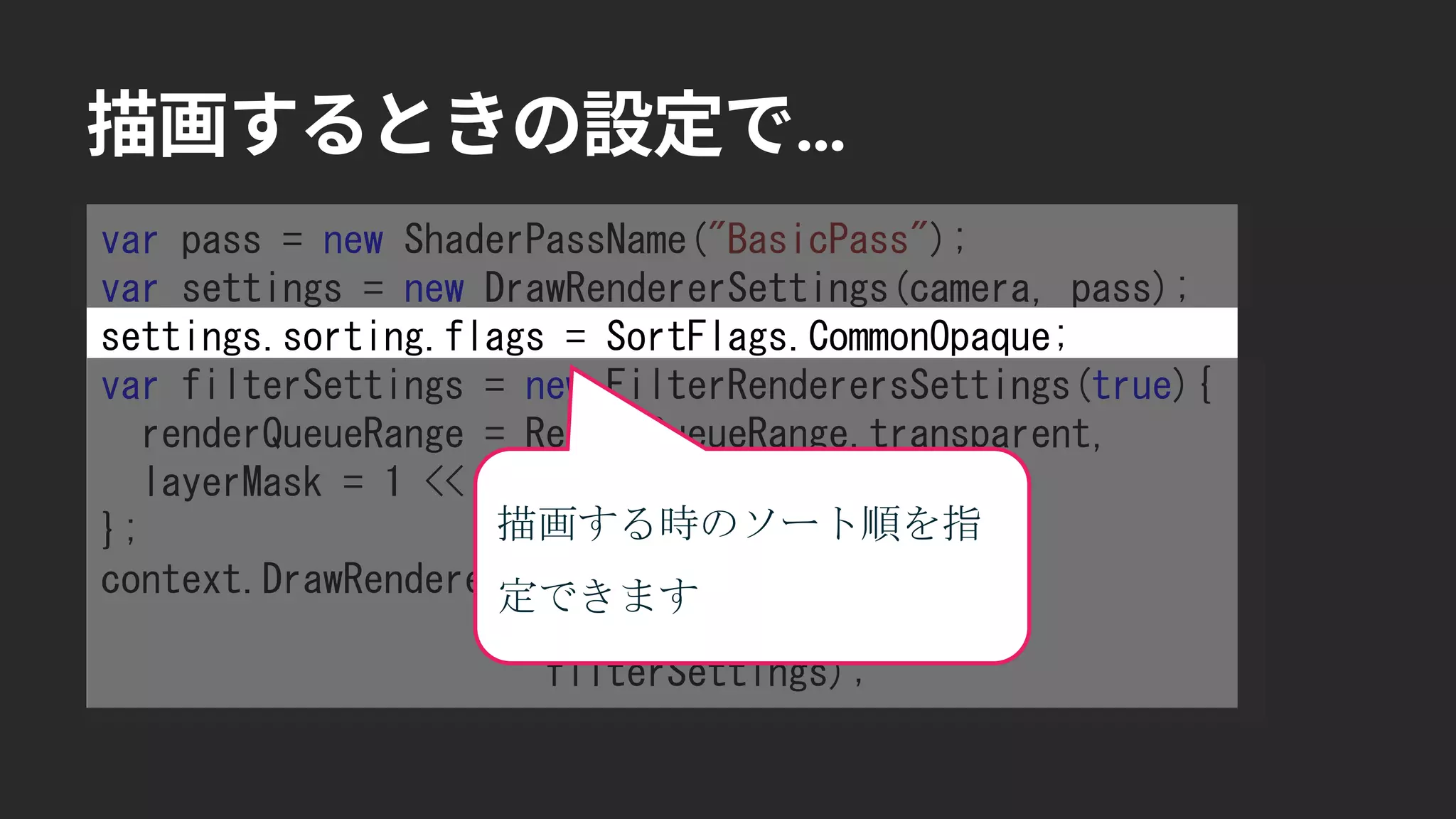

- 74. … var pass =new ShaderPassName("BasicPass"); var settings = new DrawRendererSettings(camera, pass); settings.sorting.flags = SortFlags.CommonOpaque; var filterSettings = new FilterRenderersSettings(true){ renderQueueRange = RenderQueueRange.transparent, layerMask = 1 << LayerDefine.BG }; context.DrawRenderers(cull.visibleRenderers, ref settings, filterSettings); 描画する時のソート順を指 定できます

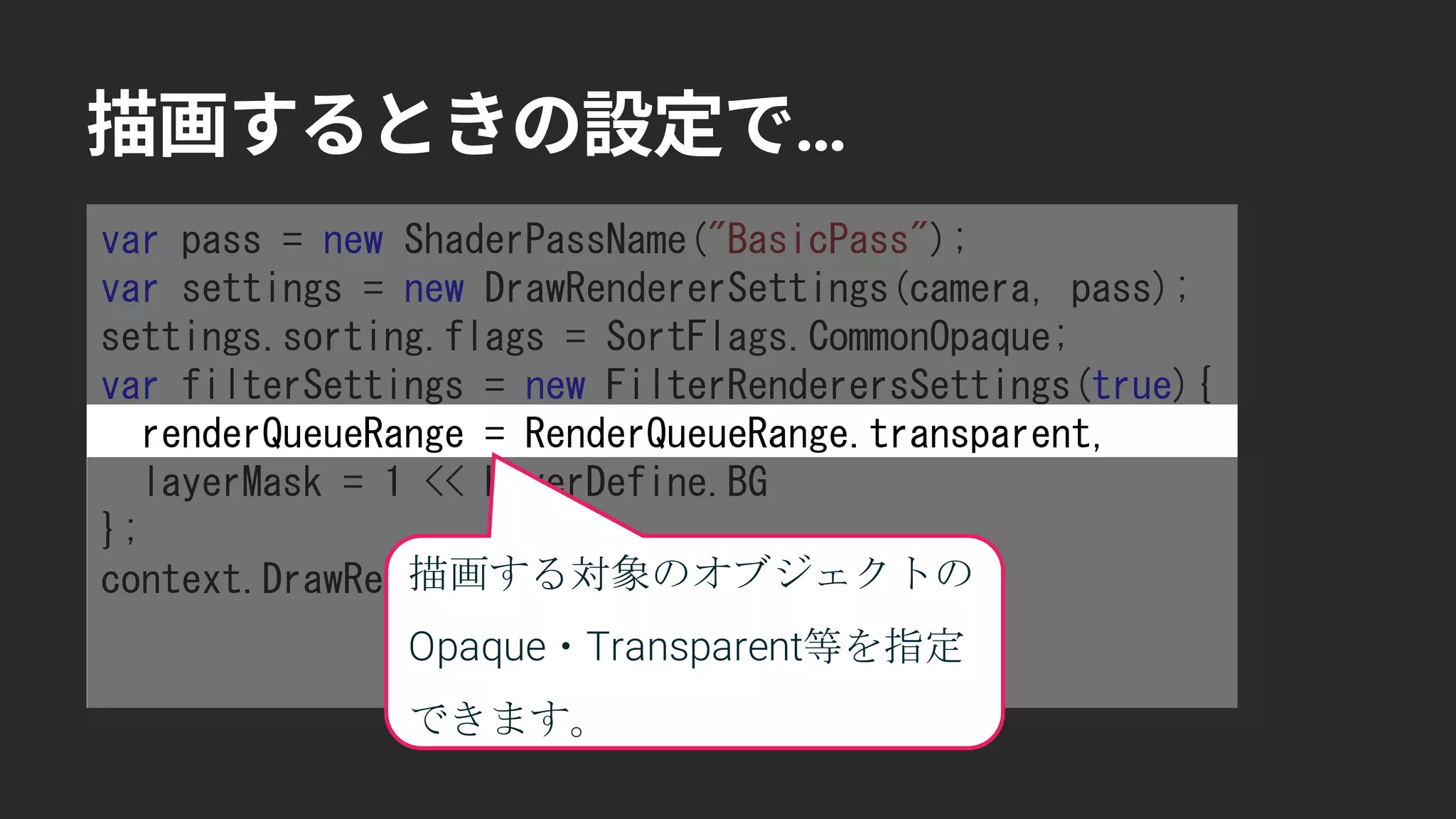

- 75. … var pass =new ShaderPassName("BasicPass"); var settings = new DrawRendererSettings(camera, pass); settings.sorting.flags = SortFlags.CommonOpaque; var filterSettings = new FilterRenderersSettings(true){ renderQueueRange = RenderQueueRange.transparent, layerMask = 1 << LayerDefine.BG }; context.DrawRenderers(cull.visibleRenderers, ref settings, filterSettings); 描画する対象のオブジェクトの Opaque・Transparent等を指定 できます。

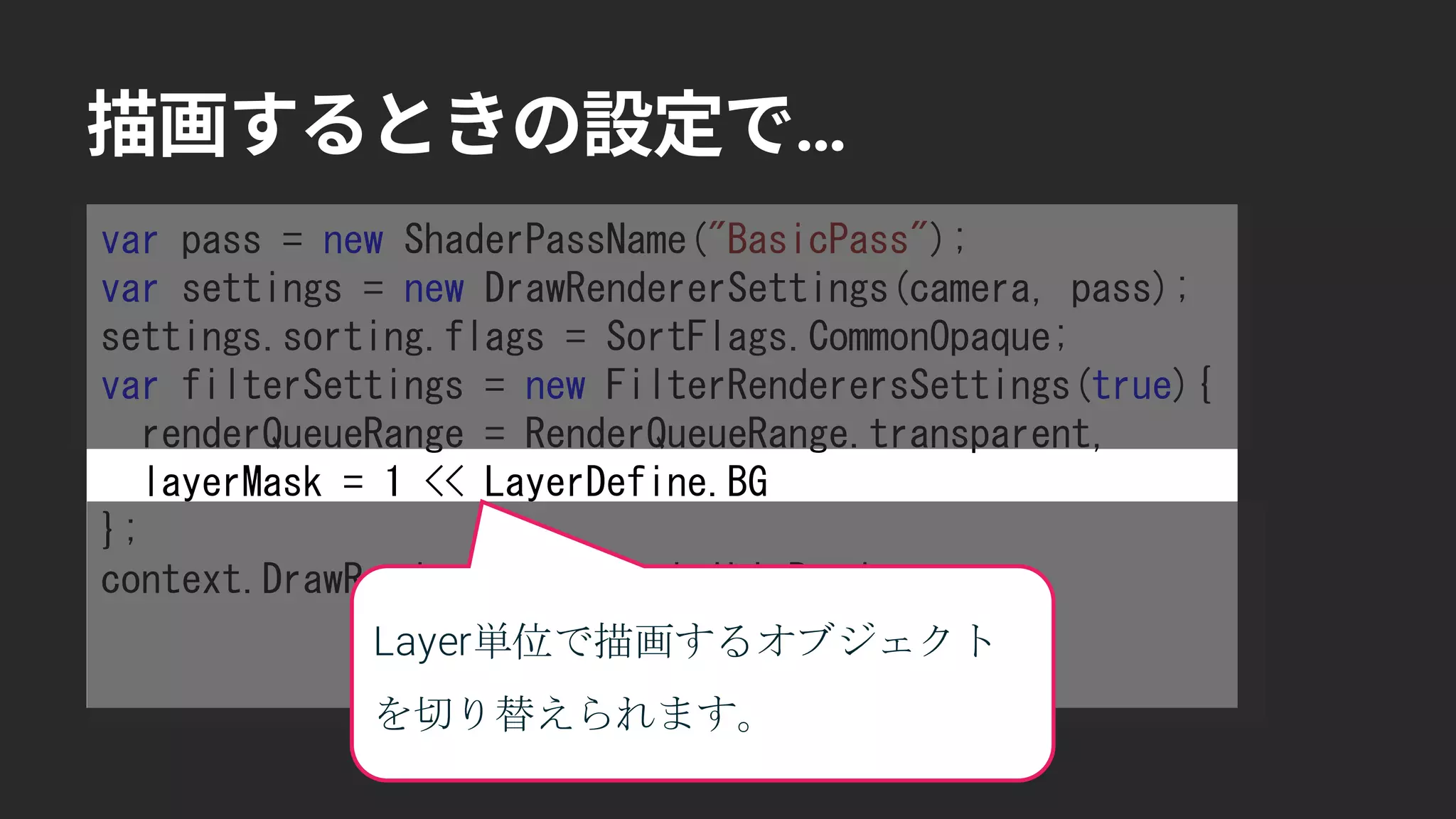

- 76. … var pass =new ShaderPassName("BasicPass"); var settings = new DrawRendererSettings(camera, pass); settings.sorting.flags = SortFlags.CommonOpaque; var filterSettings = new FilterRenderersSettings(true){ renderQueueRange = RenderQueueRange.transparent, layerMask = 1 << LayerDefine.BG }; context.DrawRenderers(cull.visibleRenderers, ref settings, filterSettings); Layer単位で描画するオブジェクト を切り替えられます。
- 77.

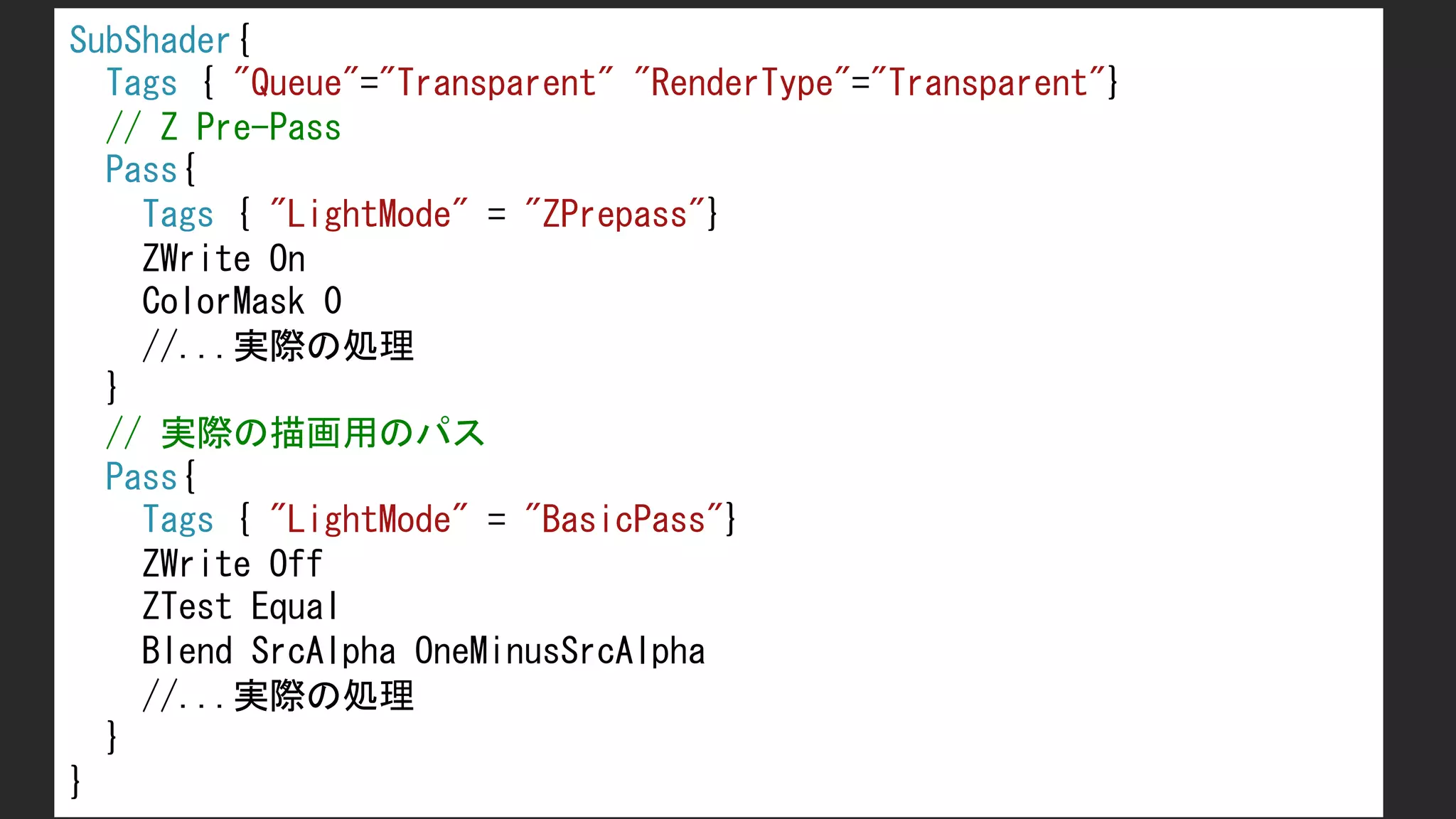

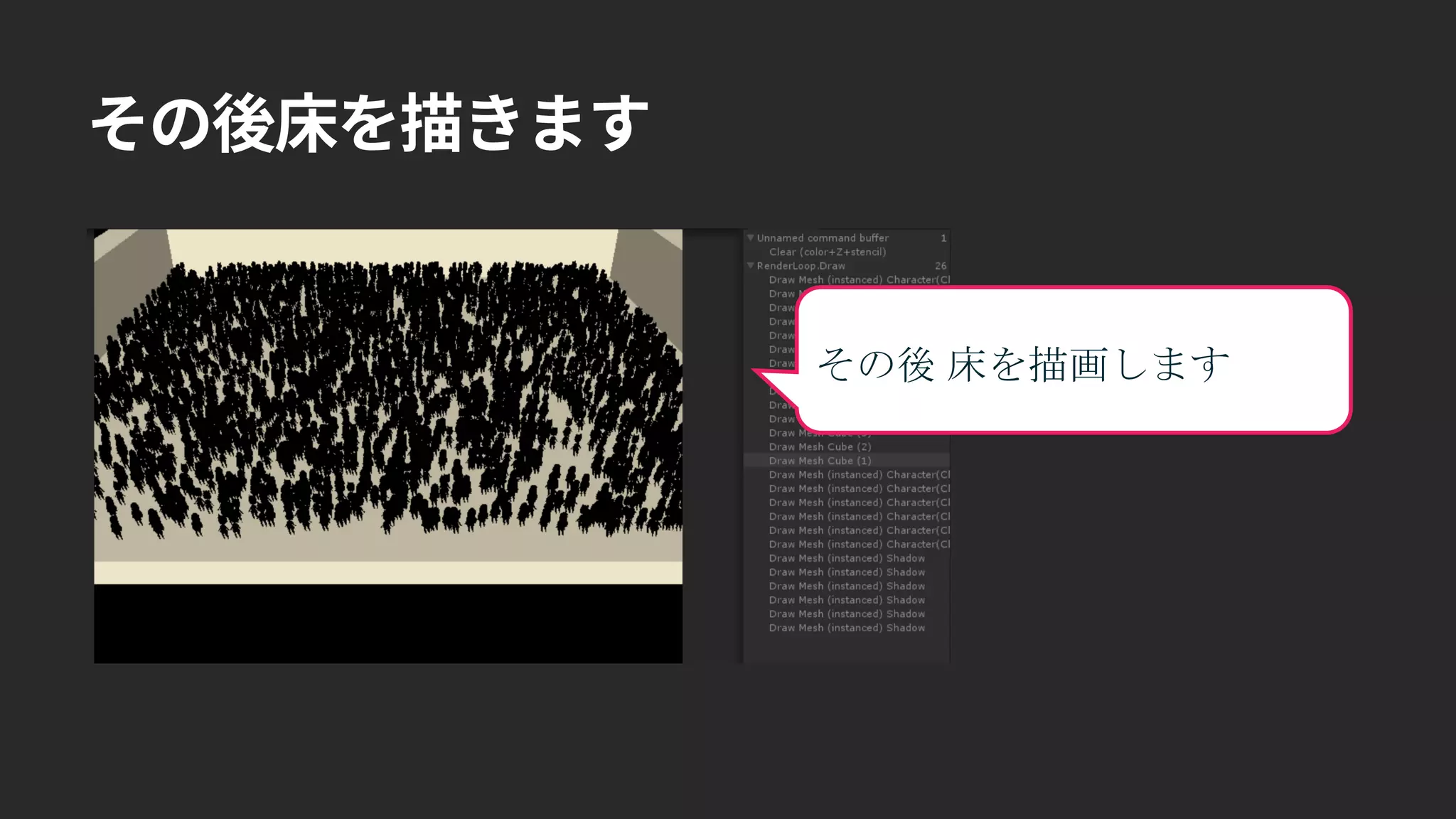

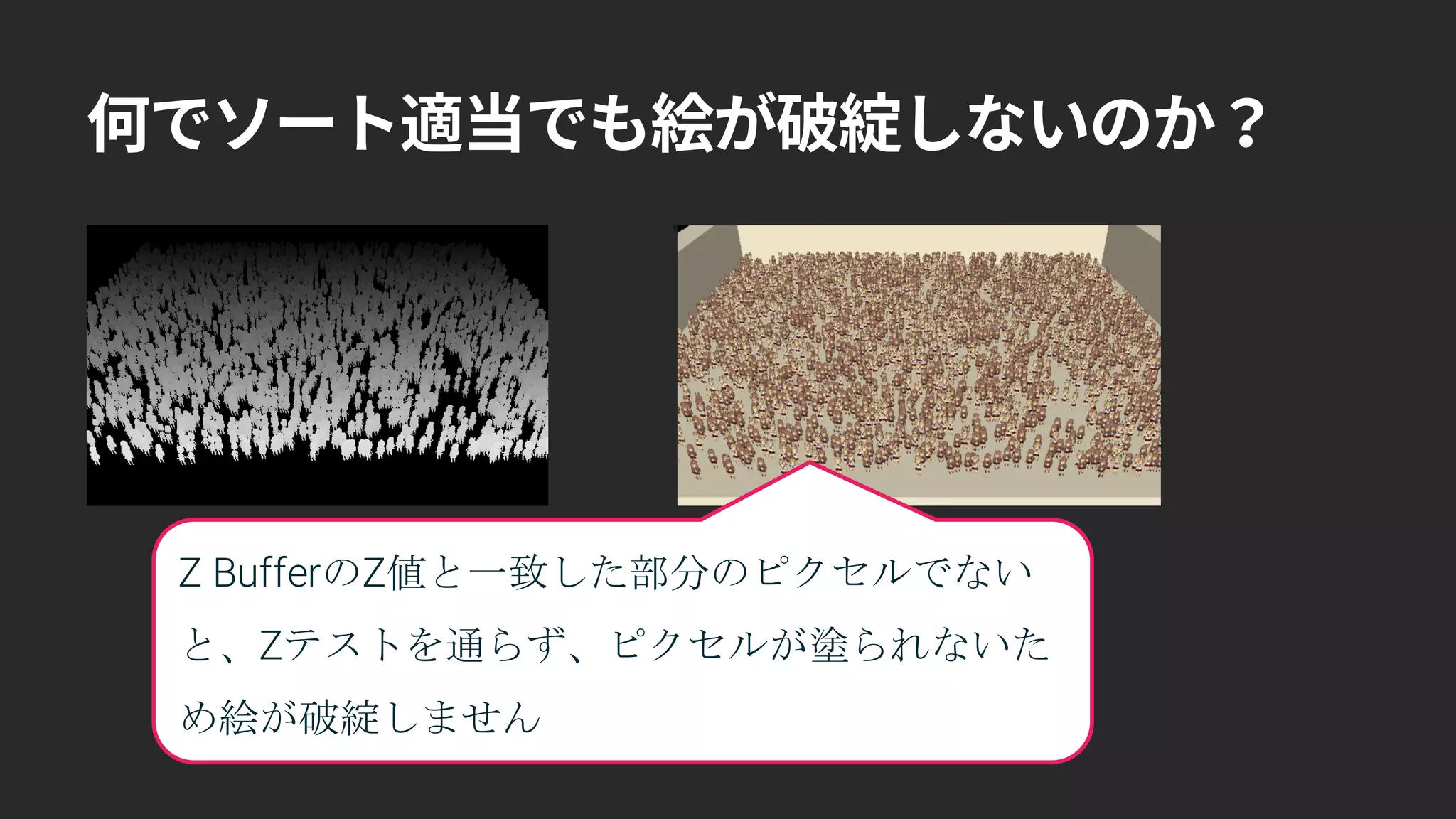

- 78. SubShader{ Tags { "Queue"="Transparent""RenderType"="Transparent"} // Z Pre-Pass Pass{ Tags { "LightMode" = "ZPrepass"} ZWrite On ColorMask 0 //...実際の処理 } // 実際の描画用のパス Pass{ Tags { "LightMode" = "BasicPass"} ZWrite Off ZTest Equal Blend SrcAlpha OneMinusSrcAlpha //...実際の処理 } }
