シェーダーしよっ☆ Let's play shaders!
How to make original shaders on cocos2d, and on Unity3D.
![[学内勉強会]C++11とdirectxライブラリ](https://cdn.slidesharecdn.com/ss_thumbnails/cdirectx911-140128050214-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
![[UE4]マテリアルの注意すべきこと！～テクスチャロードとSwitch～](https://cdn.slidesharecdn.com/ss_thumbnails/ue4materialcaution-190309153116-thumbnail.jpg?width=640&height=640&fit=bounds)
シェーダーしよっ☆ Let's play shaders!
- 1. シェーダーしよっ OpenGLES, cocos2d, Unity
- 2. シェーダーしよっ OpenGLES, cocos2d, Unity
- 3. 自己紹介 FREE! • xionchannel • @ajinotataki • Technical Artist ElectroMaster HungryMaster 18万本 5万本
- 4.

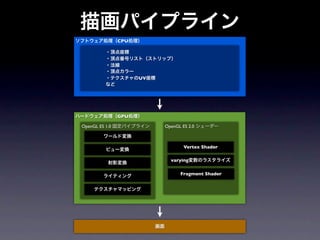

- 5. 描画パイプライン ソフトウェア処理（CPU処理） ・頂点座標 ・頂点番号リスト（ストリップ） ・法線 ・頂点カラー ・テクスチャのUV座標 など ハードウェア処理（GPU処理） OpenGL ES 1.0 固定パイプライン OpenGL ES 2.0 シェーダー ワールド変換 Vertex Shader ビュー変換 varying変数のラスタライズ 射影変換 ライティング Fragment Shader テクスチャマッピング 画面
- 6. シェーダーとは • GPU用の色をつけるプログラム • VertexShaderとFragmentShaderがある •OpenGLではGLSL言語を使う • シェーダーに与える引数もある Attribute, Uniform ＊後ほど説明します
- 7. よくあるシェーダーの処理順 1. VertexShader 1. 頂点座標をProjection座標系に変換する →頂点座標を描画へ渡す 2. 法線をView座標系に変換して、ライティン グを行う →頂点の輝度をFragmentShaderへ渡す 3. UVをFragmentShaderへ渡す

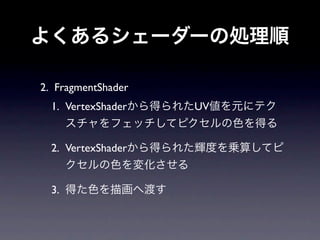

- 8. よくあるシェーダーの処理順 2. FragmentShader 1. VertexShaderから得られたUV値を元にテク スチャをフェッチしてピクセルの色を得る 2. VertexShaderから得られた輝度を乗算してピ クセルの色を変化させる 3. 得た色を描画へ渡す

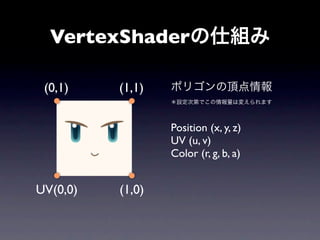

- 9. VertexShaderの仕組み (0,1) (1,1) ポリゴンの頂点情報 ＊設定次第でこの情報量は変えられます Position (x, y, z) UV (u, v) Color (r, g, b, a) UV(0,0) (1,0)

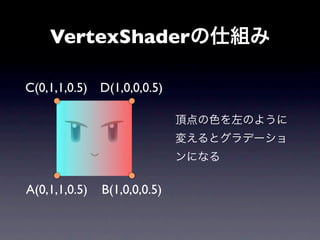

- 10. VertexShaderの仕組み C(0,1,1,0.5) D(1,0,0,0.5) 頂点の色を左のように 変えるとグラデーショ ンになる A(0,1,1,0.5) B(1,0,0,0.5)

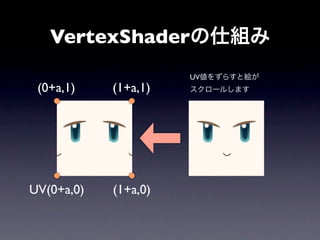

- 11. VertexShaderの仕組み UV値をずらすと絵が (0+a,1) (1+a,1) スクロールします UV(0+a,0) (1+a,0)

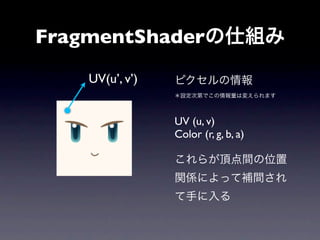

- 12. FragmentShaderの仕組み UV(u’, v’) ピクセルの情報 ＊設定次第でこの情報量は変えられます UV (u, v) Color (r, g, b, a) これらが頂点間の位置 関係によって補間され て手に入る
- 13.

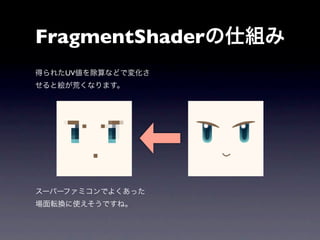

- 14.

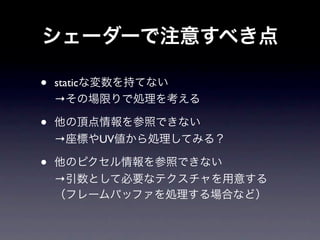

- 15. シェーダーで注意すべき点 • staticな変数を持てない →その場限りで処理を考える • 他の頂点情報を参照できない →座標やUV値から処理してみる？ • 他のピクセル情報を参照できない →引数として必要なテクスチャを用意する （フレームバッファを処理する場合など）
- 16. Attribute, Uniform • AttributeはVertexShader用パラメータ ★ 頂点数分のデータが必要 （頂点座標、法線、頂点カラーなど） • Uniformは双方へのパラメータ ★ ピクセル分のデータではない ★ 全ピクセルに対して同じデータ （テクスチャ、演算用の値など）
- 17.

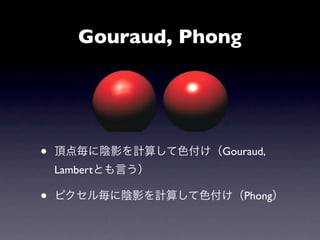

- 18. Gouraud, Phong • 頂点毎に陰影を計算して色付け（Gouraud, Lambertとも言う） • ピクセル毎に陰影を計算して色付け（Phong）

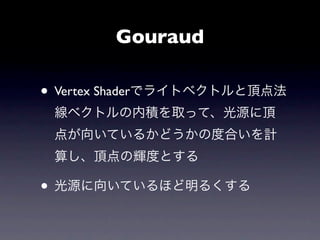

- 19. Gouraud • Vertex Shaderでライトベクトルと頂点法 線ベクトルの内積を取って、光源に頂 点が向いているかどうかの度合いを計 算し、頂点の輝度とする • 光源に向いているほど明るくする

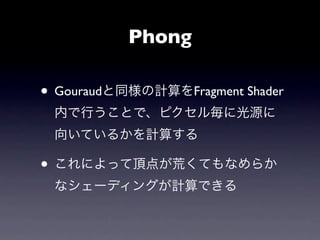

- 20. Phong • Gouraudと同様の計算をFragment Shader 内で行うことで、ピクセル毎に光源に 向いているかを計算する • これによって頂点が荒くてもなめらか なシェーディングが計算できる

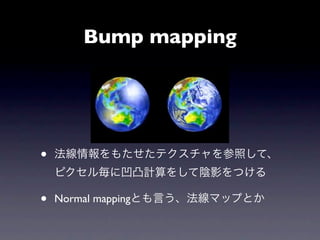

- 21. Bump mapping • 法線情報をもたせたテクスチャを参照して、 ピクセル毎に凹凸計算をして陰影をつける • Normal mappingとも言う、法線マップとか
- 22. Bump mapping • テクスチャに面法線からの相対法線情 報を描画したものを用意し、Fragment Shader内でピクセル毎に光源計算を行う • これによって頂点以外の細かい凹凸表 現ができるというもの

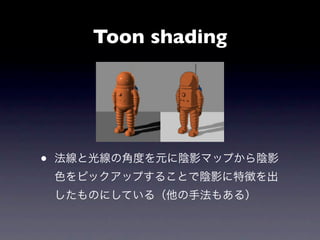

- 23. Toon shading • 法線と光線の角度を元に陰影マップから陰影 色をピックアップすることで陰影に特徴を出 したものにしている（他の手法もある）
- 24. Toon shading • Vertex, Fragmentのどちらでもいいが、光源計 算後の輝度をそのまま使わずに、段階的に変 化するように加工する • 主に使われるものは、輝度をテクスチャのUV 値として採用して、輝度変化を別のテクス チャに描いておくもの

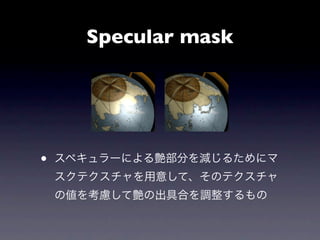

- 25. Specular mask • スペキュラーによる艶部分を減じるためにマ スクテクスチャを用意して、そのテクスチャ の値を考慮して艶の出具合を調整するもの

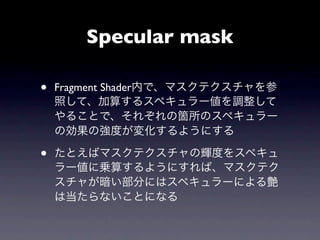

- 26. Specular mask • Fragment Shader内で、マスクテクスチャを参 照して、加算するスペキュラー値を調整して やることで、それぞれの箇所のスペキュラー の効果の強度が変化するようにする • たとえばマスクテクスチャの輝度をスペキュ ラー値に乗算するようにすれば、マスクテク スチャが暗い部分にはスペキュラーによる艶 は当たらないことになる

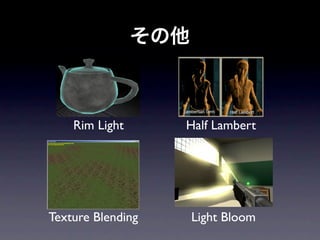

- 27. その他 Rim Light Half Lambert Texture Blending Light Bloom

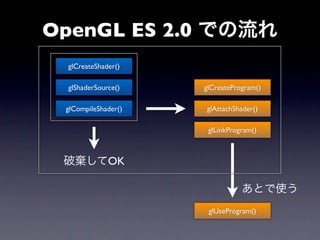

- 28. OpenGL ES 2.0での流れ glCreateShader() glShaderSource() glCreateProgram() glCompileShader() glAttachShader() glLinkProgram() 破棄してOK あとで使う glUseProgram()

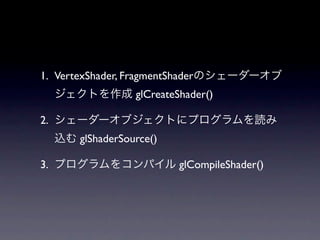

- 29. 1. VertexShader, FragmentShaderのシェーダーオブ ジェクトを作成 glCreateShader() 2. シェーダーオブジェクトにプログラムを読み 込む glShaderSource() 3. プログラムをコンパイル glCompileShader()

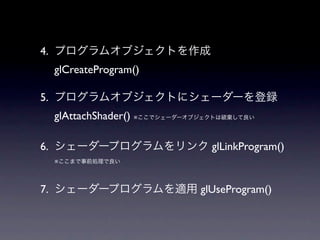

- 30. 4. プログラムオブジェクトを作成 glCreateProgram() 5.プログラムオブジェクトにシェーダーを登録 glAttachShader() ※ここでシェーダーオブジェクトは破棄して良い 6. シェーダープログラムをリンク glLinkProgram() ※ここまで事前処理で良い 7. シェーダープログラムを適用 glUseProgram()
- 31.

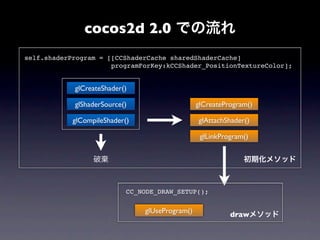

- 32. cocos2d 2.0 での流れ self.shaderProgram= [[CCShaderCache sharedShaderCache] programForKey:kCCShader_PositionTextureColor]; glCreateShader() glShaderSource() glCreateProgram() glCompileShader() glAttachShader() glLinkProgram() 破棄 初期化メソッド CC_NODE_DRAW_SETUP(); glUseProgram() drawメソッド

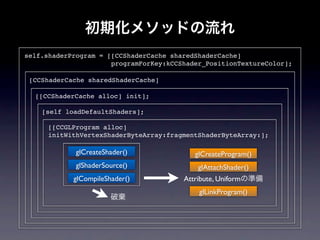

- 33. 初期化メソッドの流れ self.shaderProgram = [[CCShaderCachesharedShaderCache] programForKey:kCCShader_PositionTextureColor]; [CCShaderCache sharedShaderCache] [[CCShaderCache alloc] init]; [self loadDefaultShaders]; [[CCGLProgram alloc] initWithVertexShaderByteArray:fragmentShaderByteArray:]; glCreateShader() glCreateProgram() glShaderSource() glAttachShader() glCompileShader() Attribute, Uniformの準備 glLinkProgram() 破棄

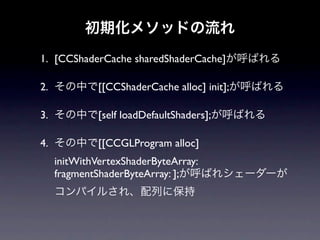

- 34. 初期化メソッドの流れ 1. [CCShaderCache sharedShaderCache]が呼ばれる 2.その中で[[CCShaderCache alloc] init];が呼ばれる 3. その中で[self loadDefaultShaders];が呼ばれる 4. その中で[[CCGLProgram alloc] initWithVertexShaderByteArray: fragmentShaderByteArray: ];が呼ばれシェーダーが コンパイルされ、配列に保持

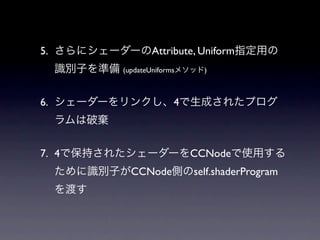

- 35. 5. さらにシェーダーのAttribute, Uniform指定用の 識別子を準備 (updateUniformsメソッド) 6. シェーダーをリンクし、4で生成されたプログ ラムは破棄 7. 4で保持されたシェーダーをCCNodeで使用する ために識別子がCCNode側のself.shaderProgram を渡す

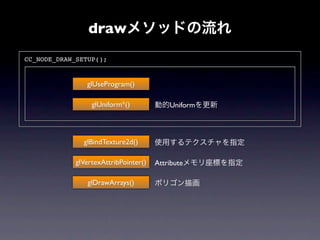

- 36. drawメソッドの流れ CC_NODE_DRAW_SETUP(); glUseProgram() glUniform*() 動的Uniformを更新 glBindTexture2d() 使用するテクスチャを指定 glVertexAttribPointer() Attributeメモリ座標を指定 glDrawArrays() ポリゴン描画
- 37. drawメソッドの流れ 1. CC_NODE_DRAW_SETUP()マクロ内で glUseProgram()を実行、シェーダーが使用可能に なる 2. 動的Uniformパラメータを更新 3. 使用テクスチャをBind 4. Attributeパラメータのメモリ座標をセット 5. ポリゴンを描画
- 38.

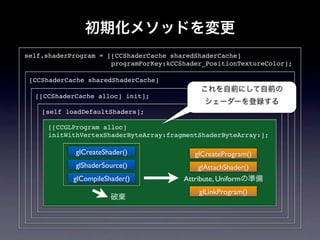

- 39. 初期化メソッドを変更 self.shaderProgram = [[CCShaderCachesharedShaderCache] programForKey:kCCShader_PositionTextureColor]; [CCShaderCache sharedShaderCache] これを自前にして自前の [[CCShaderCache alloc] init]; シェーダーを登録する [self loadDefaultShaders]; [[CCGLProgram alloc] initWithVertexShaderByteArray:fragmentShaderByteArray:]; glCreateShader() glCreateProgram() glShaderSource() glAttachShader() glCompileShader() Attribute, Uniformの準備 glLinkProgram() 破棄

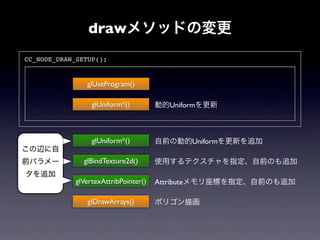

- 40. drawメソッドの変更 CC_NODE_DRAW_SETUP(); glUseProgram() glUniform*() 動的Uniformを更新 glUniform*() 自前の動的Uniformを更新を追加 この辺に自 前パラメー glBindTexture2d() 使用するテクスチャを指定、自前のも追加 タを追加 glVertexAttribPointer() Attributeメモリ座標を指定、自前のも追加 glDrawArrays() ポリゴン描画
- 41.

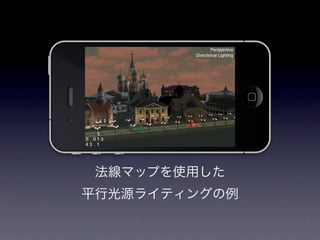

- 42.
- 43.
- 44.
- 45.

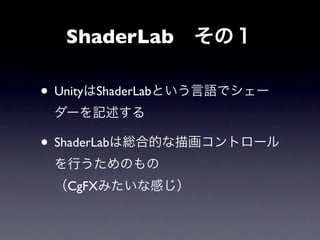

- 46. ShaderLab その１ • UnityはShaderLabという言語でシェー ダーを記述する •ShaderLabは総合的な描画コントロール を行うためのもの （CgFXみたいな感じ）

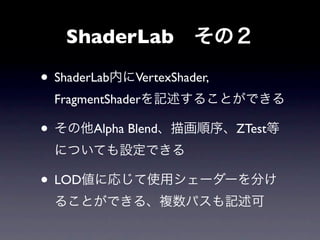

- 47. ShaderLab その２ • ShaderLab内にVertexShader, FragmentShaderを記述することができる • その他Alpha Blend、描画順序、ZTest等 についても設定できる • LOD値に応じて使用シェーダーを分け ることができる、複数パスも記述可

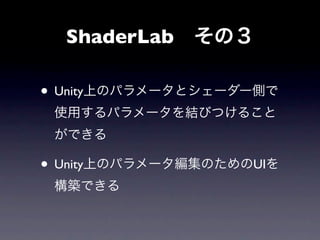

- 48. ShaderLab その３ • Unity上のパラメータとシェーダー側で 使用するパラメータを結びつけること ができる • Unity上のパラメータ編集のためのUIを 構築できる

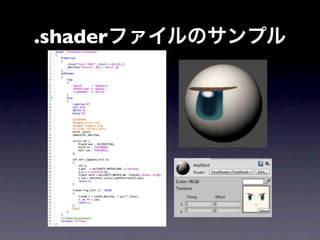

- 49.

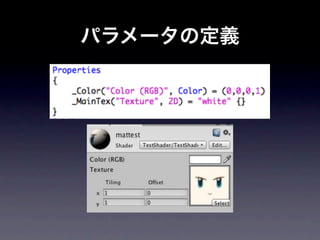

- 50.

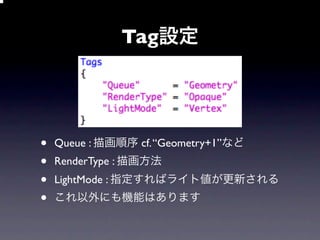

- 51. Tag設定 • Queue : 描画順序 cf. “Geometry+1”など • RenderType : 描画方法 • LightMode : 指定すればライト値が更新される • これ以外にも機能はあります

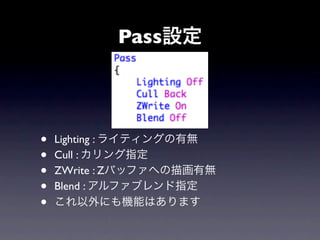

- 52. Pass設定 • Lighting : ライティングの有無 • Cull : カリング指定 • ZWrite : Zバッファへの描画有無 • Blend : アルファブレンド指定 • これ以外にも機能はあります
- 53. Vertex, Fragment Func (Cg, GLSL) • CGPROGRAM∼ENDCG内にCgが書ける • GLSLPROGRAM∼ENDGLSL内にGLSLが書ける • #pragma指定でshading関数名を定義

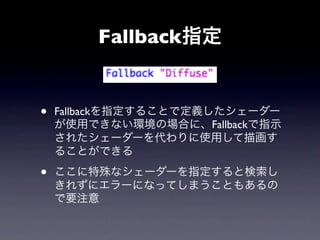

- 54. Fallback指定 • Fallbackを指定することで定義したシェーダー が使用できない環境の場合に、Fallbackで指示 されたシェーダーを代わりに使用して描画す ることができる • ここに特殊なシェーダーを指定すると検索し きれずにエラーになってしまうこともあるの で要注意
- 55.

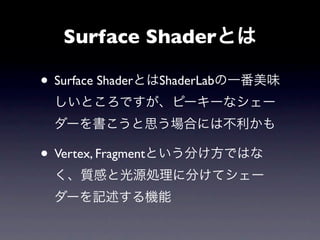

- 56. Surface Shaderとは • SurfaceShaderとはShaderLabの一番美味 しいところですが、ピーキーなシェー ダーを書こうと思う場合には不利かも • Vertex, Fragmentという分け方ではな く、質感と光源処理に分けてシェー ダーを記述する機能
- 57.

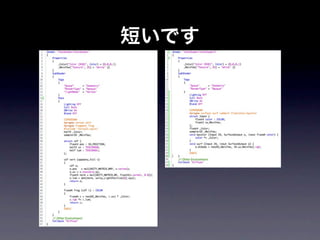

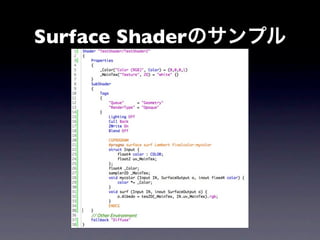

- 58.
- 59. Surface Func指定 • surface [関数名] [ライティング名] • 定義済みのライティングモデルが使用できる cf. Lambertなど • 独自のライティング関数も定義可能 • finalcolorは最終的に色変更する関数定義 • vertexシェーダー関数も定義可能

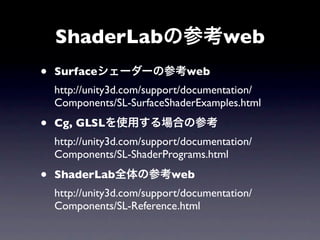

- 60. ShaderLabの参考web • Surfaceシェーダーの参考web http://unity3d.com/support/documentation/ Components/SL-SurfaceShaderExamples.html • Cg, GLSLを使用する場合の参考 http://unity3d.com/support/documentation/ Components/SL-ShaderPrograms.html • ShaderLab全体の参考web http://unity3d.com/support/documentation/ Components/SL-Reference.html

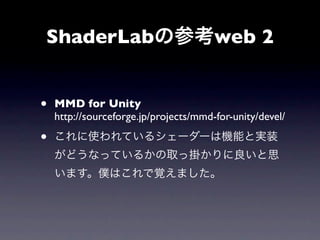

- 61. ShaderLabの参考web 2 • MMD for Unity http://sourceforge.jp/projects/mmd-for-unity/devel/ • これに使われているシェーダーは機能と実装 がどうなっているかの取っ掛かりに良いと思 います。僕はこれで覚えました。
- 62.
- 63. ライトカラーを参照するには Tag { "LightMode" ="Vertex" } これを記述した上で、Vertex, Fragment関数内で unity_LightColor[0].rgbをつかってライト値を参照できます。 ライトベクトルはunity_LightPosition[0].rgbでいけます。 Surface Shaderを使用する場合は特に特殊な指定をしなくても そのあたりの値は引数からアクセスできます。

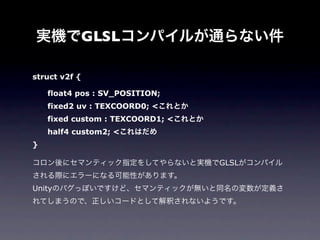

- 64. 実機でGLSLコンパイルが通らない件 struct v2f { float4pos : SV_POSITION; fixed2 uv : TEXCOORD0; <これとか fixed custom : TEXCOORD1; <これとか half4 custom2; <これはだめ } コロン後にセマンティック指定をしてやらないと実機でGLSLがコンパイル される際にエラーになる可能性があります。 Unityのバグっぽいですけど、セマンティックが無いと同名の変数が定義さ れてしまうので、正しいコードとして解釈されないようです。
- 65. 実機だと描画結果が違う場合の対処 • 高速化のためにfixed変数を使いまくって いると、ものによっては演算精度が荒く なりすぎて求めている結果にならない • 個別にhalfへ置き換えてなるべくfixedを残 した形でコードを書くのが良い • Mac等では現象が確認できないのが大変

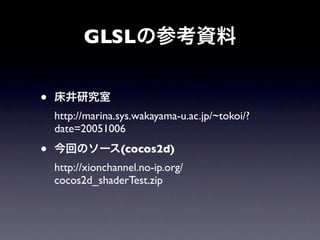

- 66. GLSLの参考資料 • 床井研究室 http://marina.sys.wakayama-u.ac.jp/~tokoi/? date=20051006 • 今回のソース(cocos2d) http://xionchannel.no-ip.org/ cocos2d_shaderTest.zip
