UE4における大規模背景制作事例（データメンテナンス・大技設定編）

V F X S T U D Y G R O U P©2019 SQUARE ENIX CO., LTD. All Rights Reserved.
株式会社スクウェア・エニックス三浦康一
U E 4 における大規模背景制作事例
（データメンテナンス・大技設定編）

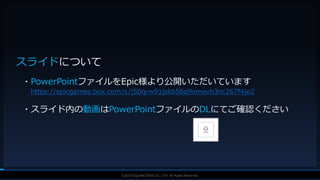

スライドについて
・PowerPointファイルをEpic様より公開いただいています
https://epicgames.box.com/s/j50qrw91jskb56q9vmevh3nc267f4je2
・スライド内の動画はPowerPointファイルのDLにてご確認ください

略称について

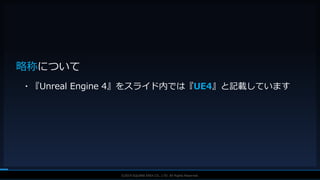

・『Unreal Engine 4』をスライド内では『UE4』と記載しています

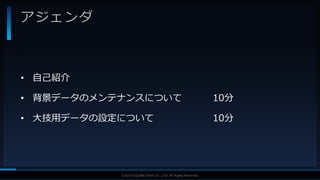

アジェンダ

アジェンダ
• 自己紹介
• 背景データのメンテナンスについて 10分
• 大技用データの設定について 10分
•

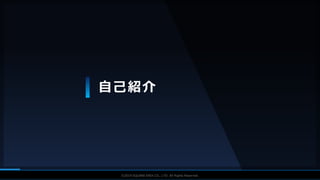

自己紹介

自己紹介
三浦康一
• 背景アーティスト
• 背景制作、制作進行、各種自動化、大技の設定 …など
•

背景データのメンテナンスについて

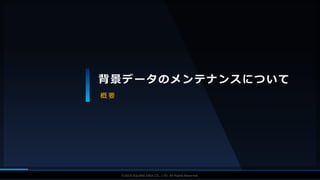

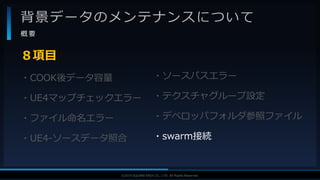

概要

概要

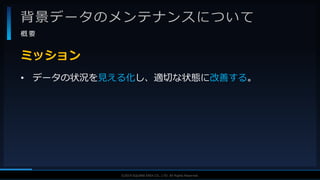

• データの状況を見える化し、適切な状態に改善する。
ミッション

概要

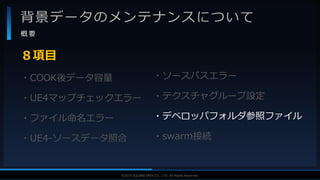

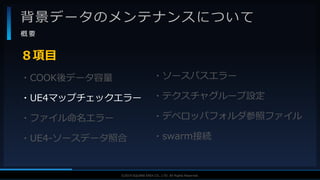

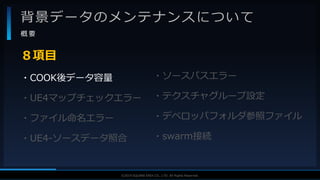

・COOK後データ容量
・UE4マップチェックエラー
・ファイル命名エラー
・UE4-ソースデータ照合

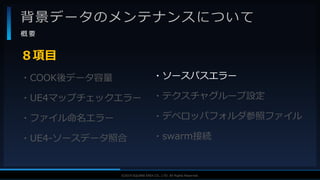

全部で８項目
・ソースパスエラー
・テクスチャグループ設定
・デベロッパフォルダ参照ファイル
・swarm接続

概要

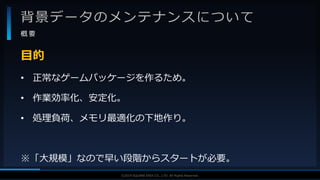

• 正常なゲームパッケージを作るため。
• 作業効率化、安定化。
• 処理負荷、メモリ最適化の下地作り。
※「大規模」なので早い段階からスタートが必要。
目的

概要

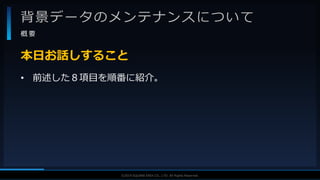

• 前述した８項目を順番に紹介。
本日お話しすること

各項目の説明

各項目の説明

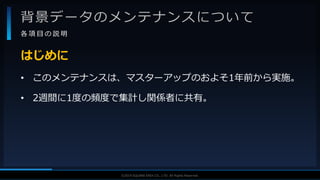

• このメンテナンスは、マスターアップのおよそ1年前から実施。
• 2週間に1度の頻度で集計し関係者に共有。
はじめに

概要
・COOK後データ容量
・UE4マップチェックエラー

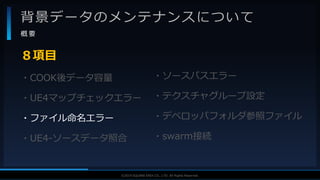

・ファイル命名エラー

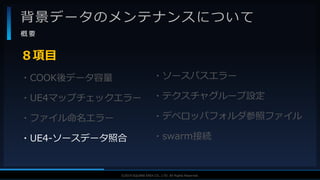

・UE4-ソースデータ照合

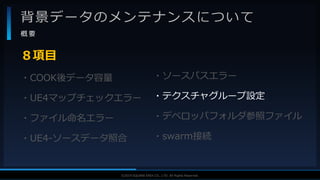

８項目
・ソースパスエラー
・テクスチャグループ設定
・デベロッパフォルダ参照ファイル
・swarm接続

各項目の説明
目的
• 各マップのデータ容量がレギュレーション内に
収まっているかどうか確認。
• 日々の変動、最終容量の予測。など。
①COOK後データ容量

各項目の説明
実施内容

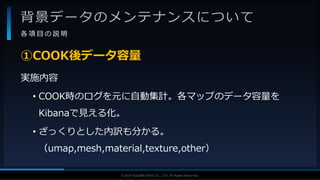

• COOK時のログを元に自動集計。各マップのデータ容量を
Kibanaで見える化。
• ざっくりとした内訳も分かる。
（umap,mesh,material,texture,other）

各項目の説明

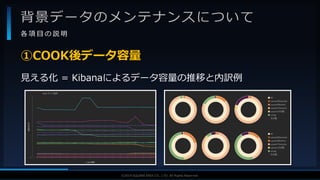

見える化 = Kibanaによるデータ容量の推移と内訳例

各項目の説明
目的
• つい見落としがちなマップエラーを把握し解消。（マップを開
いたりmapcheckを実行すると出てくるエラーやワーニング）

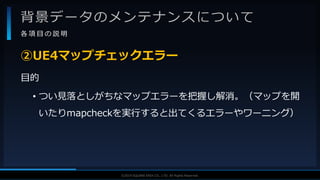

②UE4マップチェックエラー

各項目の説明

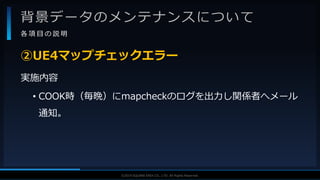

実施内容
• COOK時（毎晩）にmapcheckのログを出力し関係者へメール
通知。

各項目の説明

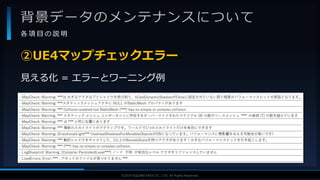

見える化 = エラーとワーニング例

各項目の説明
目的

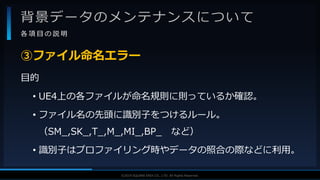

• UE4上の各ファイルが命名規則に則っているか確認。
• ファイル名の先頭に識別子をつけるルール。
（SM_,SK_,T_,M_,MI_,BP_ など）
• 識別子はプロファイリング時やデータの照合の際などに利用。
③ファイル命名エラー

各項目の説明

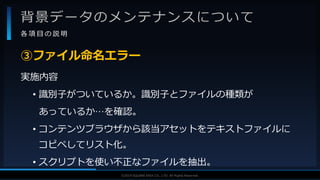

実施内容
• 識別子がついているか。識別子とファイルの種類が
あっているか…を確認。
• コンテンツブラウザから該当アセットをテキストファイルに
コピペしてリスト化。
• スクリプトを使い不正なファイルを抽出。

各項目の説明
見える化 = エラー例

各項目の説明
目的
• ソースデータ（主にmesh,texture）が指定の場所に正しく
アップされているかどうかを確認。
• ソースデータの紛失、巻き戻りの予防。

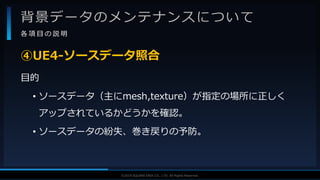

④UE4-ソースデータ照合

各項目の説明
実施内容

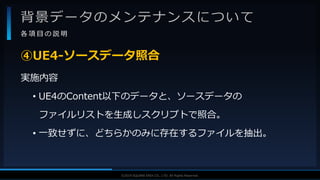

• UE4のContent以下のデータと、ソースデータの
ファイルリストを生成しスクリプトで照合。
• 一致せずに、どちらかのみに存在するファイルを抽出。

各項目の説明
見える化 = 照合結果例

各項目の説明

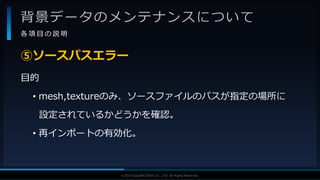

目的
• mesh,textureのみ、ソースファイルのパスが指定の場所に
設定されているかどうかを確認。
• 再インポートの有効化。
⑤ソースパスエラー

各項目の説明

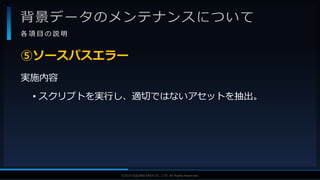

実施内容
• スクリプトを実行し、適切ではないアセットを抽出。

各項目の説明

各項目の説明

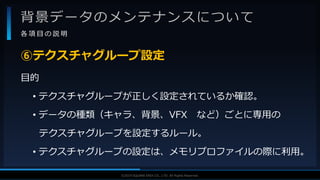

目的
• テクスチャグループが正しく設定されているか確認。
• データの種類（キャラ、背景、VFX など）ごとに専用の
テクスチャグループを設定するルール。
• テクスチャグループの設定は、メモリプロファイルの際に利用。
⑥テクスチャグループ設定

各項目の説明

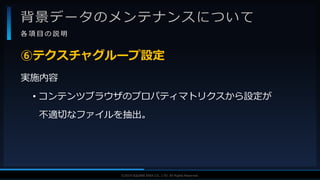

実施内容
• コンテンツブラウザのプロパティマトリクスから設定が
不適切なファイルを抽出。

各項目の説明
見える化 = エラー例（ENV or ENVNormalMapが適切）

各項目の説明

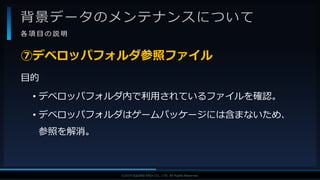

目的
• デベロッパフォルダ内で利用されているファイルを確認。
• デベロッパフォルダはゲームパッケージには含まないため、
参照を解消。
⑦デベロッパフォルダ参照ファイル

各項目の説明

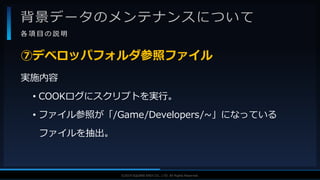

実施内容
• COOKログにスクリプトを実行。
• ファイル参照が「/Game/Developers/~」になっている
ファイルを抽出。

各項目の説明

各項目の説明

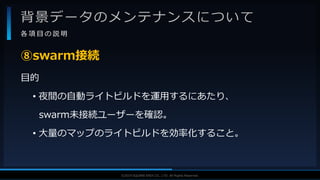

目的
• 夜間の自動ライトビルドを運用するにあたり、
swarm未接続ユーザーを確認。
• 大量のマップのライトビルドを効率化すること。
⑧swarm接続

各項目の説明
実施内容
• メンバーリストとswarm接続者を照合。
⑧swarm接続

各項目の説明
見える化 = swarm未接続ユーザー例
⑧swarm接続

まとめ

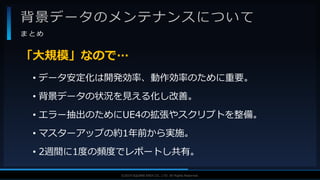

まとめ
• データ安定化は開発効率、動作効率のために重要。
• 背景データの状況を見える化し改善。
• エラー抽出のためにUE4の拡張やスクリプトを整備。
• マスターアップの約1年前から実施。
• 2週間に1度の頻度でレポートし共有。
「大規模」なので…

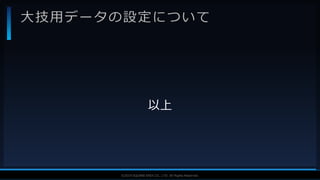

以上

大技用データの設定について
概要

概要

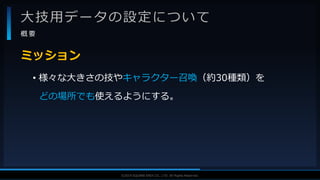

• 様々な大きさの技やキャラクター召喚（約30種類）を
どの場所でも使えるようにする。
ミッション

概要

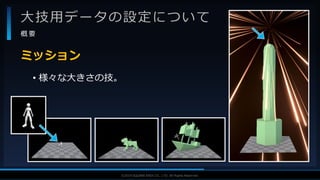

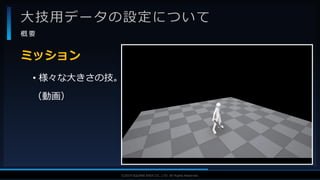

• 様々な大きさの技。
ミッション

概要
• 様々な大きさの技。
（動画）
ミッション

概要

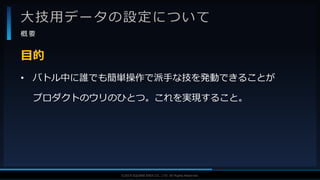

• バトル中に誰でも簡単操作で派手な技を発動できることが
プロダクトのウリのひとつ。これを実現すること。
目的

概要
• 大技発動のために背景にデータの設定が必要。

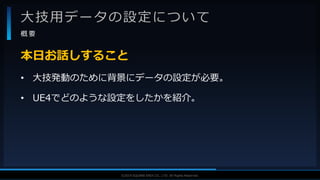

• UE4でどのような設定をしたかを紹介。
本日お話しすること

概要

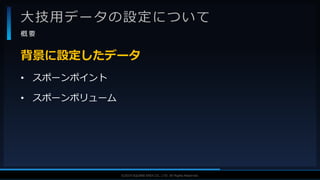

• スポーンポイント
• スポーンボリューム
背景に設定したデータ

スポーンポイント

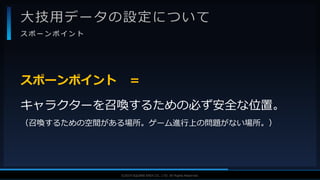

スポーンポイント＝
キャラクターを召喚するための必ず安全な位置。
（召喚するための空間がある場所。ゲーム進行上の問題がない場所。）

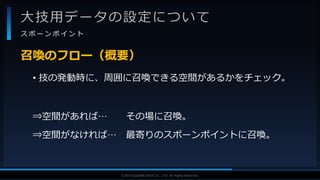

• 技の発動時に、周囲に召喚できる空間があるかをチェック。
⇒空間があれば… その場に召喚。
⇒空間がなければ… 最寄りのスポーンポイントに召喚。

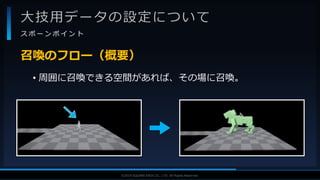

召喚のフロー（概要）

• 周囲に召喚できる空間があれば、その場に召喚。

• 周囲に召喚できる空間が無ければ、最寄りのスポーンポイン
トに召喚。

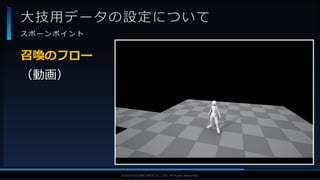

（動画）
召喚のフロー

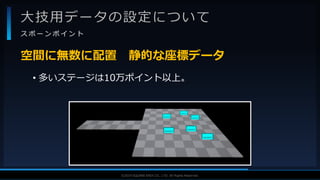

• 多いステージは10万ポイント以上。
空間に無数に配置静的な座標データ

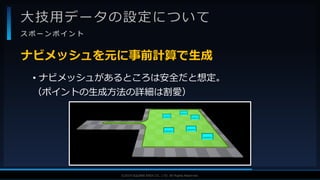

• ナビメッシュがあるところは安全だと想定。
（ポイントの生成方法の詳細は割愛）
ナビメッシュを元に事前計算で生成

• 毎晩、自動ビルドを実行。
• ビルドの結果をメールで通知。
- ポイント数の変動を確認し異常があればデータを確認。
自動生成

スポーンボリューム

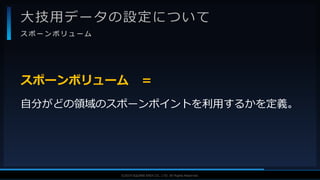

スポーンボリューム＝
自分がどの領域のスポーンポイントを利用するかを定義。

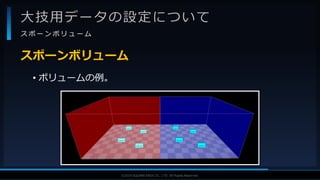

• ボリュームの例。

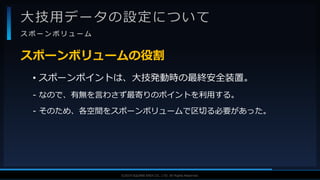

• スポーンポイントは、大技発動時の最終安全装置。
- なので、有無を言わさず最寄りのポイントを利用する。
- そのため、各空間をスポーンボリュームで区切る必要があった。
スポーンボリュームの役割

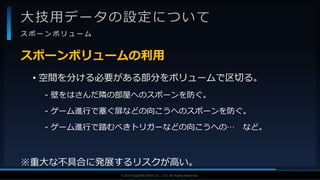

• 空間を分ける必要がある部分をボリュームで区切る。
- 壁をはさんだ隣の部屋へのスポーンを防ぐ。
- ゲーム進行で塞ぐ扉などの向こうへのスポーンを防ぐ。
- ゲーム進行で踏むべきトリガーなどの向こうへの… など。
※重大な不具合に発展するリスクが高い。
スポーンボリュームの利用

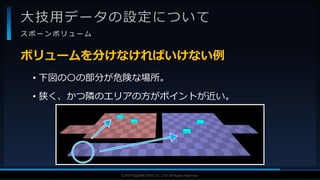

• 下図の〇の部分が危険な場所。
• 狭く、かつ隣のエリアの方がポイントが近い。
ボリュームを分けなければいけない例

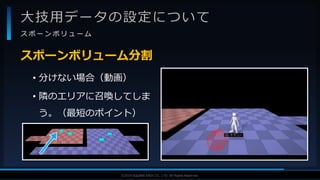

• 分けない場合（動画）
• 隣のエリアに召喚してしま
う。（最短のポイント）

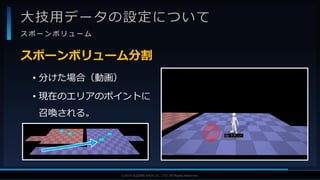

スポーンボリューム分割

• 分けた場合（動画）
• 現在のエリアのポイントに
召喚される。
スポーンボリューム分割

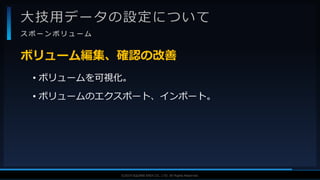

• ボリュームを可視化。
• ボリュームのエクスポート、インポート。
ボリューム編集、確認の改善

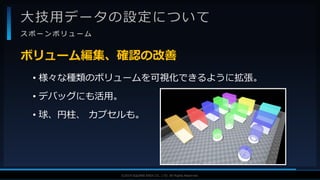

• 様々な種類のボリュームを可視化できるように拡張。
• デバッグにも活用。
• 球、円柱、カプセルも。

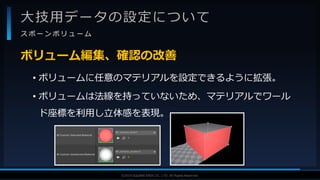

• ボリュームに任意のマテリアルを設定できるように拡張。
• ボリュームは法線を持っていないため、マテリアルでワール
ド座標を利用し立体感を表現。

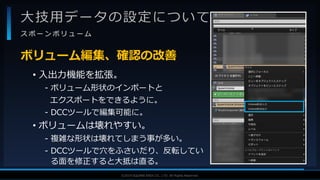

• 入出力機能を拡張。
- ボリューム形状のインポートと
エクスポートをできるように。
- DCCツールで編集可能に。
• ボリュームは壊れやすい。
- 複雑な形状は壊れてしまう事が多い。
- DCCツールで穴をふさいだり、反転してい
る面を修正すると大抵は直る。

まとめ

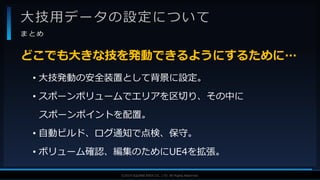

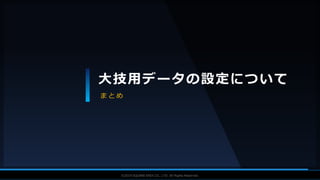

まとめ
• 大技発動の安全装置として背景に設定。
• スポーンボリュームでエリアを区切り、その中に
スポーンポイントを配置。
• 自動ビルド、ログ通知で点検、保守。
• ボリューム確認、編集のためにUE4を拡張。
どこでも大きな技を発動できるようにするために…

以上

ご清聴ありがとうございました

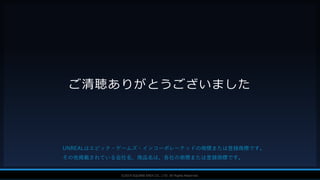

UNREALはエピック・ゲームズ・インコーポレーテッドの商標または登録商標です。
