Dasar Interprestasi EKG untuk Perawat

1. DASAR
INTERPRESTASI
EKG
Eri Yanuar Akhmad B.S
L/O/G/O

2. DASAR YANG AKAN
DIPELAJARI
• Menilai Ritme
• Mengetahui Frekuensi
• Mengetahui Jenis Irama
• Transisi Zone
• Aksis Jantung
• Morfologi gelombang (silahkan dilihat di
slide “Pengenalan EKG Dasar ”)
www.themegallery.com

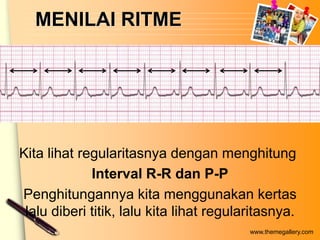

3. MENILAI RITME
Kita lihat regularitasnya dengan menghitung
Interval R-R dan P-P
Penghitungannya kita menggunakan kertas
lalu diberi titik, lalu kita lihat regularitasnya.
www.themegallery.com

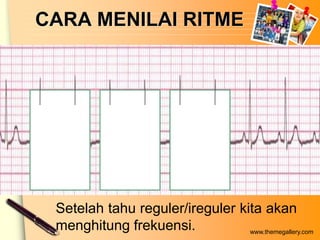

4. CARA MENILAI RITME
Setelah tahu reguler/ireguler kita akan
menghitung frekuensi. www.themegallery.com

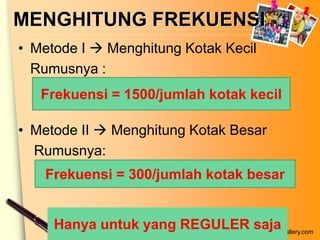

5. MENGHITUNG FREKUENSI
• Metode I  Menghitung Kotak Kecil
Rumusnya :
Frekuensi = 1500/jumlah kotak kecil
• Metode II  Menghitung Kotak Besar
Rumusnya:
Frekuensi = 300/jumlah kotak besar
Hanya untuk yang REGULERwww.themegallery.com
saja

6. MENGHITUNG FREKUENSI
• Metode IIII  Menghitung 6 detik EKG
Rumusnya :
Frekuensi =
Jumlah komplek QRS dalam 6 detik x 10
3 sec 3 sec
3 detik = 15 kotak besar
BISA UNTUK REGULER MAUPUN
IRREGULER www.themegallery.com

7. BELAJAR EKG
TERNYATA
MENYENANGKAN, SIA
P KE LANGKAH
SELANJUTNYA??!
www.themegallery.com

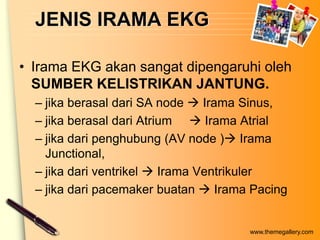

8. JENIS IRAMA EKG
• Irama EKG akan sangat dipengaruhi oleh
SUMBER KELISTRIKAN JANTUNG.
– jika berasal dari SA node  Irama Sinus,
– jika berasal dari Atrium  Irama Atrial
– jika dari penghubung (AV node ) Irama
Junctional,
– jika dari ventrikel  Irama Ventrikuler
– jika dari pacemaker buatan  Irama Pacing
www.themegallery.com

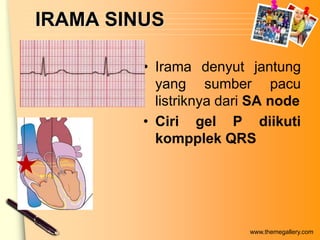

9. IRAMA SINUS
• Irama denyut jantung
yang sumber pacu
listriknya dari SA node
• Ciri gel P diikuti
kompplek QRS
www.themegallery.com

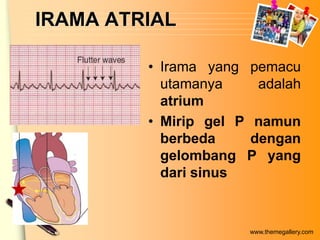

10. IRAMA ATRIAL
• Irama yang pemacu
utamanya adalah
atrium
• Mirip gel P namun
berbeda dengan
gelombang P yang
dari sinus
www.themegallery.com

11. IRAMA JUNCTIONAL
• Irama yang pacuannya dari AV node
• Ciri:
– Gel P inversi = Junctional letak atas
– Gel P hilang = Junctional letak
tengah
– Gel P retograde (setelah QRS
komplek) = Junctional letak bawah
www.themegallery.com

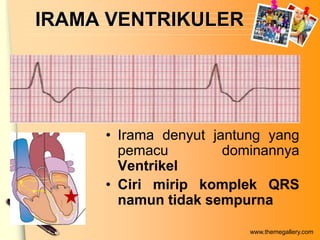

12. IRAMA VENTRIKULER
• Irama denyut jantung yang
pemacu dominannya
Ventrikel
• Ciri mirip komplek QRS
namun tidak sempurna
www.themegallery.com

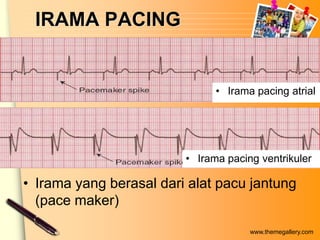

13. IRAMA PACING
• Irama pacing atrial
• Irama pacing ventrikuler
• Irama yang berasal dari alat pacu jantung
(pace maker)
www.themegallery.com

14. BELAJAR EKG
SEMAKIN
MENANTANG,
SIAP KE LANGKAH
SELANJUTNYA??!
www.themegallery.com

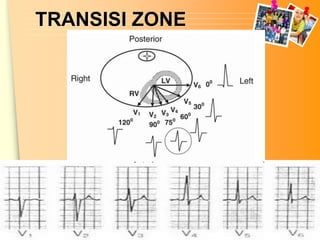

15. TRANSISI ZONE
• Transisi adalah area dimana panjang
gelombang positif (R) dan negatif (S) tampak
relatif sama.
• Normalnya di V3/V4
• Transisi menunjukkan posisi septum
interventrikuler
• Pergeseran zona transisi menunjukkan rotasi
jantung dilihat dari bawah jantung.
• Pergeseran zona transisi ke kiri menunjukkan
rotasi jantung “searah jarum jam” atau
“clockwise rotation”
www.themegallery.com

16. TRANSISI ZONE
www.themegallery.com

17. TRANSISI ZONE
www.themegallery.com

18. ZONA TRANSISI
TERNYATA MUDAH,
SIAP KE LANGKAH
SELANJUTNYA??!
www.themegallery.com

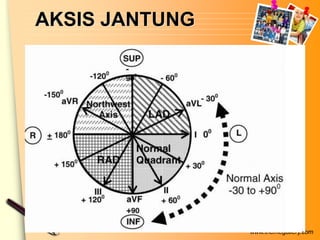

19. AKSIS JANTUNG
• Aksis adalah sudut yang dibentuk oleh
vektor listrik terhadap garis horizontal.
• Analisis terhadap aksis dapat membantu
menemukan lokasi kelainan yang terjadi
pada jantung.
– Aksis normal +90o hingga -30o
– Deviasi Kiri -30o hingga -90o
– Deviasi Kanan +90o hingga +180o
– Deviasi Kanan Ekstrem -180o hingga -90o
www.themegallery.com

20. AKSIS JANTUNG
www.themegallery.com

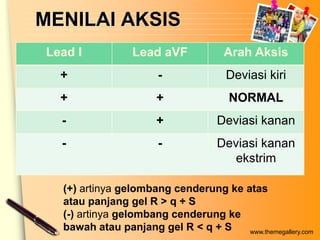

21. MENILAI AKSIS
Lead I Lead aVF Arah Aksis
+ - Deviasi kiri
+ + NORMAL
- + Deviasi kanan
- - Deviasi kanan
ekstrim
(+) artinya gelombang cenderung ke atas
atau panjang gel R > q + S
(-) artinya gelombang cenderung ke
bawah atau panjang gel R < q + S www.themegallery.com

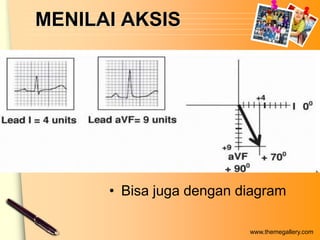

22. MENILAI AKSIS
• Bisa juga dengan diagram
www.themegallery.com

23. MASIH BANYAK
METODE MENILAI
AKSIS, PILIH MANA
YANG MENURUTMU
PALING MUDAH
www.themegallery.com

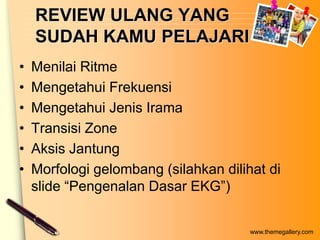

24. REVIEW ULANG YANG
