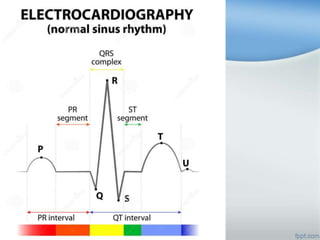

1. EKG dasar
Oleh dr Gani Kurniawan

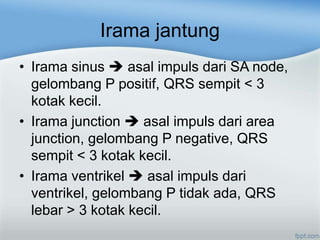

3. Irama jantung

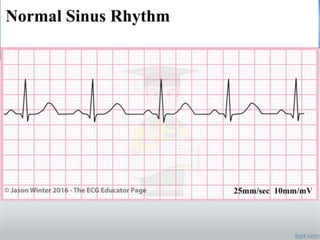

• Irama sinus  asal impuls dari SA node,
gelombang P positif, QRS sempit < 3
kotak kecil.

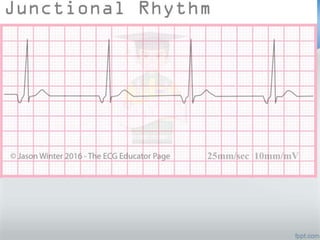

• Irama junction  asal impuls dari area
junction, gelombang P negative, QRS
sempit < 3 kotak kecil.

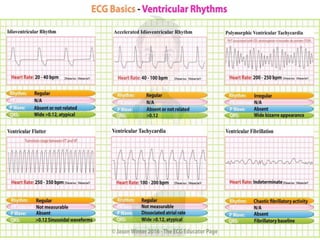

• Irama ventrikel  asal impuls dari
ventrikel, gelombang P tidak ada, QRS
lebar > 3 kotak kecil.

7. Bentuk Irama
• Reguler
• Aritmia
• Disritmia

8. Heart rate

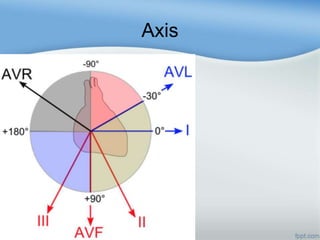

9. Axis

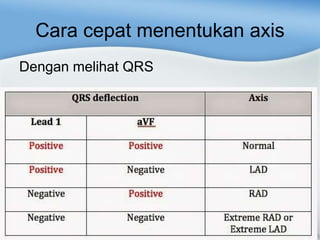

10. Cara cepat menentukan axis
Dengan melihat QRS

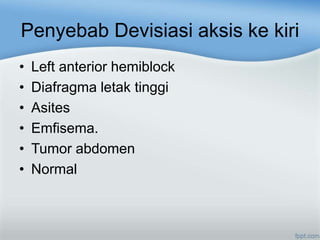

11. Penyebab Devisiasi aksis ke kiri
• Left anterior hemiblock
• Diafragma letak tinggi
• Asites
• Emfisema.
• Tumor abdomen
• Normal

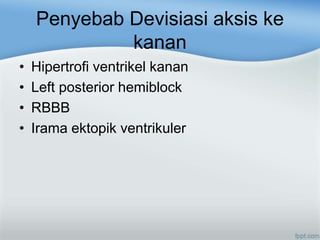

12. Penyebab Devisiasi aksis ke
kanan
• Hipertrofi ventrikel kanan
• Left posterior hemiblock
• RBBB
• Irama ektopik ventrikuler

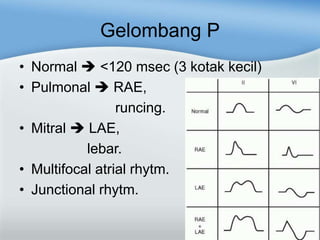

13. Gelombang P
• Normal  <120 msec (3 kotak kecil)
• Pulmonal  RAE,
runcing.
• Mitral  LAE,
lebar.
• Multifocal atrial rhytm.
• Junctional rhytm.

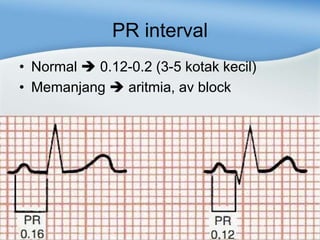

14. PR interval
• Normal  0.12-0.2 (3-5 kotak kecil)
• Memanjang  aritmia, av block

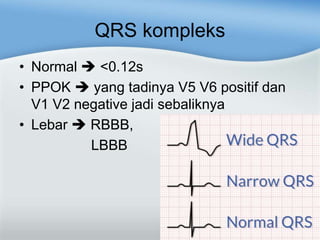

15. QRS kompleks
• Normal  <0.12s
• PPOK  yang tadinya V5 V6 positif dan
V1 V2 negative jadi sebaliknya
• Lebar  RBBB,
LBBB

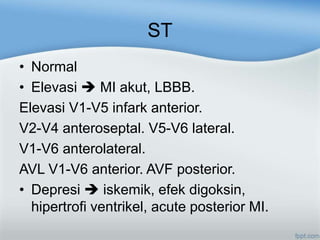

16. ST
• Normal

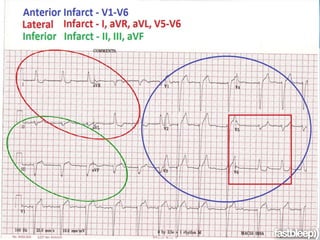

• Elevasi  MI akut, LBBB.
Elevasi V1-V5 infark anterior.
V2-V4 anteroseptal. V5-V6 lateral.
V1-V6 anterolateral.
AVL V1-V6 anterior. AVF posterior.
• Depresi  iskemik, efek digoksin,
hipertrofi ventrikel, acute posterior MI.
