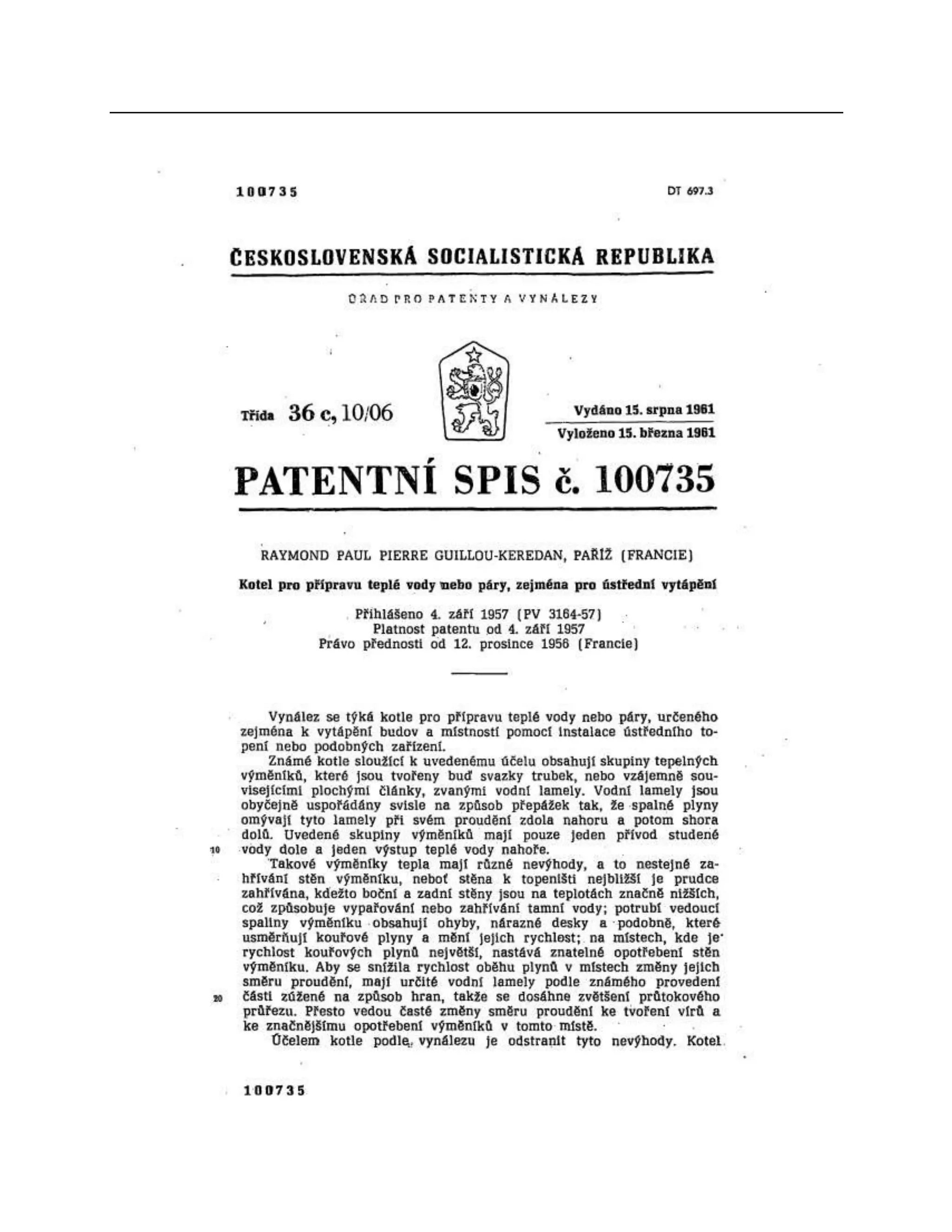

PATENTNÍ SPIS č. 100735
na 36 c, 1006
RAYMOND PAUL PIERRE GUILLOU-KEREDAN, PAŘÍŽ (FRANCIE)
Kotel pro přípravu teplé vody nebo páry, zejména pro ústřední vytápění
. Přihlášeno . září 1957 (PV 3164-57) Platnost patentu od . září 1957 Právo přednosti
od 12. prosince 1956 (Francie)
Vynález se týká kotle pro přípravu teplé vody nebo páry, určeného zejména k vytápění
budov a místností pomocí instalace ústředního topení nebo podobných zařízení.
Známé kotle sloužící k uvedenému účelu obsahují skupiny tepelných výměníků, které jsou
tvořeny buď svazky trubek, nebo vzájemně souvisejícími plochými články, zvanými vodní
lamely. Vodní lamely jsou obyčejně uspořádány svisle na způsob přepážek tak, že spalné plyny
omývají tyto lamely při svém proudění zdola nahoru a potom shora dolů. Uvedené skupiny
výměníků mají pouze jeden přívod studené vody dole a jeden výstup teplé vody nahoře.
Takové výměníky tepla mají různé nevýhody, a to nestejné zahřívání stěn výměníku, neboť
stěna k topeništi nejbližší je prudce zahřívána, kdežto boční a zadní stěny jsou na teplotách
značně nižších, což způsobuje vypařování nebo zahřívání tamní vody; potrubí vedoucí spaliny
výměníku . obsahují ohyby, nárazné desky a podobně, které usměrňují kouřové plyny a mění
jejich rychlest; na místech, kde jerychlost kouřových plynů největší, nastává znatelné opotřebení
stěn výměníku. Aby se snížila rychlost oběhu plynů v místech změny jejich směru proudění,
mají určité vodní lamely podle známého provedení části zúžené na způsob hran, takže se
dosáhne zvětšení průtokového průřezu. Přesto vedou časté změny směru proudění ke tvoření
vírů a ke značnějšímu opotřebení výměníků v tomto místě. - -
Účelem kotle podle, vynálezu je odstranit tyto nevýhody. Koteł.
3.
4. 50
2 100735
podle vynálezu sestává celkem ze čtyř svislých bloků chlazených vodou, z nichž přední
blok tvoří spolu s druhým blokem spalovací prostor
, a nad tímto spalovacím prostorem a mezi druhým, třetím a zadním
blokem jsou vytvořeny kouřové tahy s vřazenými vodními články druhého a třetího bloku,
zatímco zadní blok je opatřen hrdlem pro výstup spalin. Vodní komora druhého bloku je v dolní
části zúžena a v této části druhý blok obsahuje průlezová dvířka pro průlez do spalovacího
prostoru kotle. -
Kotel podle vynálezu je příkladem znázorněn na připojených výkresech, kde obr. 1 je
pohled na kotel v příčném řezu a obr. 2 pohled shora, kdežto obr. 3 znázorňuje perspektivní
pohled na kotel.
Kotel podle znázorněného příkladu provedení je tvořen čtyřmi svislými bloky 1, 2, 3, 4, jež
jsou upraveny za sebou podél téže podélné osy kotle, přičemž čelní stěnou kotle je ta strana,
která je na obr. 3 vidět ve směru šipky F.
Veškeré tyto bloky jsou samostatně napojeny na společný přívodní sběrač 13 a
výstupní sběrač 14, což znamená, že každý blok má vstup , po případě , 7, 8 (obr. 2) a
výstup , po případě 10, 11 a 12 pro vodu. Každý vstup , 6, 7, 8 (obr. 2pro vodu je
umístěn na dolní části svého bloku a připojen na přívodní sběrač 13, společný pro
všechny jeho vstupy. Každý výstup vody , 10, 11, 12 je umístěn na horní části svého
bloku a připojen k výstupnímu sběrači 14, společnému pro všechny tyto výstupy. -
Přívodní sběrač 13 je umístěn na jedné z bočních stěn kotle, kdežto
výstupní sběrač 14 je umístěn nad kotlem na opačné straně než pří
Vodní sběrač 13. -
Kotel je do bloků dělen napříč vůči podélné ose kotle, což znamená,
že v uvažovaném příkladu jsou články výměníku upraveny ve svislých
rovinách, rovnoběžných s předním průčelím kotle. Proto jsou výměnné stěny rovinné a
navzájem rovnoběžné a voda ve výměníku obsažená
je rozdělena do příčných článků – lamel.
Jednotlivé bloky tvořící výměník jsou: přední blok 1, druhý blok 2, třetí blok 3 a zadní blok
4. Přední blok 1 je tvořen vodní komorou 15, upravenou na přední straně kotle a viditelnou na
obr. 1. Tato vodní komora 15 je přizpůsobena dolní části topeniště tak, že uvolňuje otvor 16 pro
přívod paliva 17, obsaženého v násypce 18.
Vodní komora 15 pokračuje na každé straně boční částí 32 tak, že celý vodní prostor má
podobu písmena U, jak je patrno v pohledu na obr. 2.
Přední blok tak tvoří společně s druhým blokem 2 spalovací koImoru 22.
5. Druhý blok 2 je sám tvořen vodní komorou 21, která je rovnoběžná
s vodní komorou 15 předního bloku 1, a tato vodní komora 21 má po
obou svých stranách dva svazky 19 a 20 vodních článků. Přední svazek 19, zapuštěný
do předního bloku 1, je pouze v horní části bloku 1, aby bylo možno do dolní části bloku
1 umístit spalovací komoru 22. Pro další zvětšení objemu této spalovací komory 22 je
vodní komora 21 sama vykrojena na své přední dolní části, čímž je kromě toho umožně
přístup k topeništi průlezovými dvířky 23. -
V horní části vodní komory 21 a nad svazky 19 a 20 vodních článků jsou provedeny
vodorovné průduchy 24 k umožnění průchodu
kouřových plynů.
Svazek 20 vodních článků na zadní straně druhého bloku 2 probíhá téměř po celé výšce
kotle a je zapuštěn do třetího bloku 3.
Tento třetí blok 3 je tvořen vodní komorou 25, která je rovnoběžná s vodní komorou
15 předního bloku 1 a pokračuje na každé straně
6.
7. 100
110
3 100735
boční částí 33, takže celý vodní prostor opět má tvar písmena U v pohledu na obr. 2. Tato
komora obklopuje svazek 20 vodních článků druhého bloku 2 a po stranách navazuje na vodní
komoru 21 druhého bloku.
Na zadní straně třetího bloku 3 je upraven svazek 26 vodních článků, zapuštěný do
zadního bloku , přičemž výška vodních článků svazku 26 postupně klesá od hořejší části
směrem dozadu tak, že články umožňují lepší průchod spálených plynů směrem k výstupnímu
Otvoru 27.
Vodní komora 25 třetího bloku 3 má ve své dolní části na úrovni spodních konců vodních
článků průchod 34 pro kouřové plyny.
Konečně zadní blok 4 sestává ze zadní vodní komory 28 spojené se dvěma bočními jejími
částmi 35 tak, že v pohledu shora má celek tvar písmena U, viditelného v pohledu podle obr. 2,
a sousedící po svých stranách s vodní komorou 25 třetího bloku . V zadní části vodní komory 28
je nahoře proveden výstupní otvor 27 pro výstup kouřových plynů.
Po celém obvodu kotle ja isolace 29. Úprava podle vynálezu zajišťuje stejné ohřívání
celého povrchu každé stěny výměníku; a to i stěn, jež jsou v přímém dotyku s
topeništěm, což zaručuje homogenní rozdělení pracovních poměrů na každé rovné
stěně. Svislá úprava článků výměníku zmenšuje kromě toho ukládání sazí a usnadňuje
vymetání.
Stejné zahřívání všech článků výměníku pak znamená racionálnější práci plechů a lepší
výměnu, kromě toho pak odpadnutí nárazných ploch a tedy menší opotřebení stěn kouřovými
plyny. -
Předmět patentu
1. Kotel pro přípravu teplé vody nebo páry, zejména pro ústřední vytápění, vyznačující se
tím, že sestává celkem ze čtyř svislých bloků chlazených vodou, z nichž přední blok (1) tvoří
spolu s druhým blokem. 2] spalovací prostor (22) a nad tímto spalovacím prostorem a mezi
druhým (2), třetím (3) a zadním blokem (4) jsou vytvořeny köuřové tahy s vřazenými svazky (19,
20, 26) vodních článků druhého a třetího bloku, zatím co zadní blok (4) je opatřen hrdlem (27)
pro výstup spalin.
2. Kotel podle bodu 1 vyznačený tím, že vodní komora 21] druhého bloku (2) je v dolní
části zúžena a v této části druhý blok (2) obsahuje průlezová dvířka (23) pro průlez do
spalovacího prostoru (22) kotle. .
