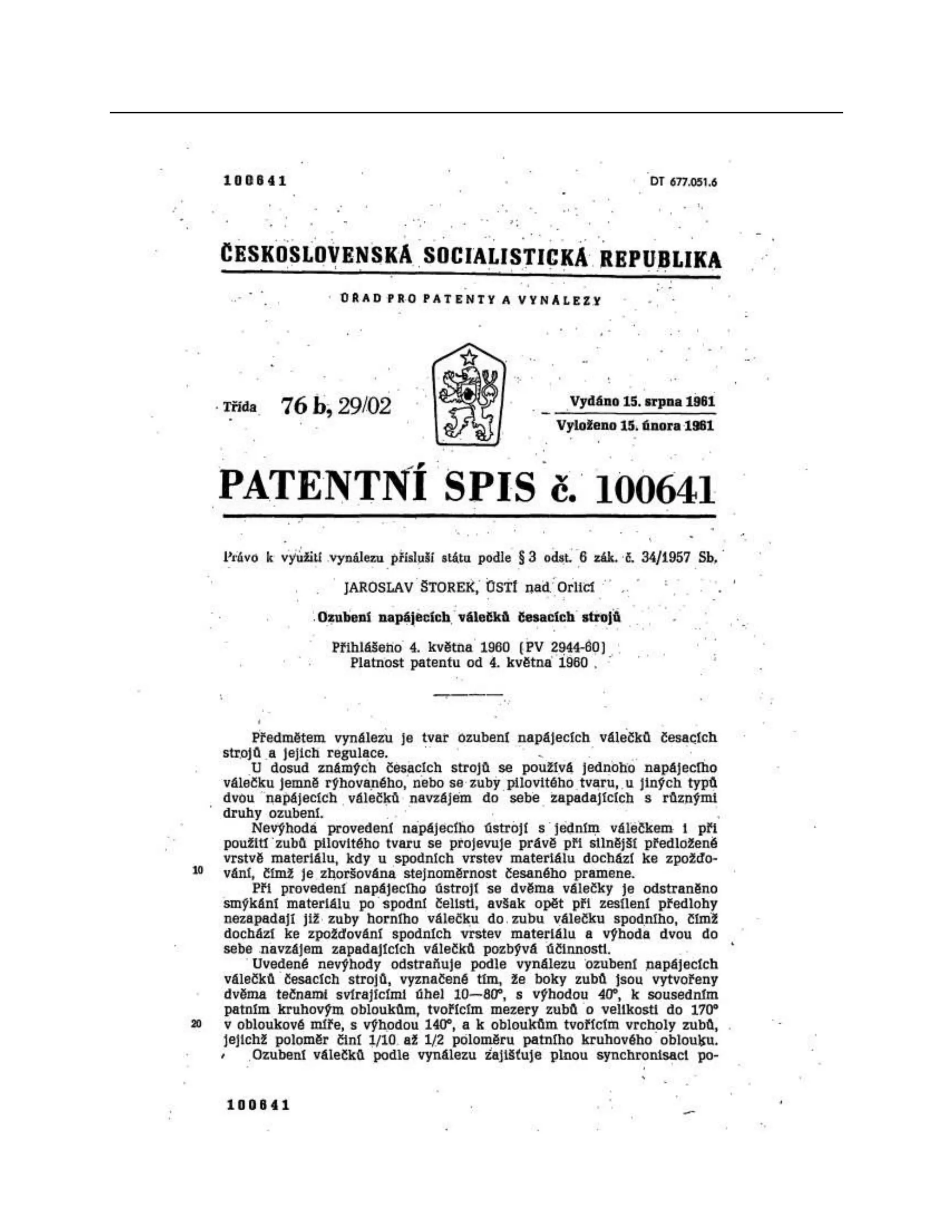

čEskoslovenská socialistickÁ
REPUBLIKA
Vydáno 15. srpna 1861 Vyloženo 15. února 1961
PATENTNÍ spis č. 100641
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957
Sb.
JAROSLAV ŠTOREK, ÚSTÍ nad Orlicí · Ozubení
napájecích válečků česacích strojů
Přihlášeno . května 1960 (PV 2944-60) .
Platnost patentu od . května 1960 ,
Předmětem vynálezu je tvar ozubení napájecích válečků česacích strojů a
jejich regulace.
U dosud známých česacích strojů se používá jednoho napájecího válečku jemně
rýhovaného, nebo se zuby pilovitého tvaru, u jiných typů
dvou napájecíchválečků navzájem do sebe zapadajících s různými
druhy ozubení. - Nevýhoda provedení napájecího ústrojí s jedním válečkem i při použití
zubů pilovitého tvaru se projevuje právě při silnější předložené vrstvě materiálu, kdy u
spodních vrstev materiálu dochází ke zpožďování, čímž je zhoršována stejnoměrnost
česaného pramene.
Při provedení napájecího ústrojí se dvěma válečky je odstraněno smýkání
materiálu po spodní čelisti, avšak opět při zesílení předlohy nezapadají již zuby horního
válečku do zubu válečku spodního, čímž dochází ke zpožďování spodních vrstev
materiálu a výhoda dvou do sebe navzájem zapadajících válečků pozbývá účinnosti.
Uvedené nevýhody odstraňuje podle vynálezu ozubení napájecích válečků
3. česacích strojů, vyznačené tím, že boky zubů jsou vytvořeny dvěma tečnami svírajícími
úhel 1080°, s výhodou 40°, k sousedním patním kruhovým obloukům, tvořícím mezery
zubů o velikosti do 170° v obloukové míře, s výhodou 140°, a k obloukům tvořícím
vrcholy zubů, . jejichž poloměr činí 110. až 12 poloměru patního kruhového oblouku.
• Ozubení válečků podle vynálezu zajišťuje plnou synchronisaci po
4.
5. 30
2 - : 100641
: - -
hybu obou napájecích válečků, takže jakékoliv zpožďování některých vrstev materiálu je
úplně vyloučeno. Výsledek tohoto uspořádání je pravidelné podávání materiálu do
kleštin a česacího ústrojí, jakož i do
konalé držení materiálu při öddělování. Tím je také umožněno
podstatné zvýšení výkonu stroje o 60 až 100% při dodržení velmi
dobré stejnoměrnosti česaného pramene.
Příkladné provedení vynálezu je schematicky znázorněno na výkresu, kde
značí: . . . .
Obr. 1 – napájecí zařízení česacího stroje v částečném řezu —
pohled ze strany.
Obr. 2 – ozubení válečků.-
Ve výřezu 1 postranice 2 česací hlavy na excentrickém čepu 3 jsou výkyvně uložena
ložiska , 5 napájecích válečků , 7. Spodní ložisko 5 spočívá na dolní čėlisti , s níž spolupracuje
horní čelist . Napájecí · válečky , 7 jsou k sobě přitlačovány neznázorněným přítlačným
zařízením. Napájecí válečky mají ozubení, kde boky zubů jsou označeny číslem 10, vrcholy
zubů 11 a patní oblouky tvořící mezery zubů 12.
Boky 10 zubů jsou vytvořeny dvěma tečnami , , svírajícími úhel 1080°, s výhodou
40°, k patním kruhovým obloukům 12 o velikosti do 170° v obloukové míře, s výhodou
140°, k obloukům 11 tvořícím vrcholy zubů. Poloměr r oblouků tvořících vrcholy zubů 11
činí 110
až 12 poloměru R patního kruhového oblouku 12.
Zařízení pracuje tak, že materiál přiváděný do napájecích válečků je
vždy stisknut a pevně držen po celé délce válečku, čímž je zaručena
dokonalá kontrola materiálu v celém průřezu vrstvy jak při podávání,
tak i při odtrhování vláken.
Ozubené napájecí válečky jsou vzájemně proti sobě seřizovány excentrickým
čepem , jímž lze měniti sklon napájecích válečků k vodorovné hraně dolní čelisti .
Možnost usazování válečků , 7 ve výřezu 1 podle délky bavlny zůstává zachována. . .
Předmět patentu
1. Ozubení napájecích válečků česacích strojů, vyznačené tím, že boky (10)
6. zubů jsou vytvořeny dvěma tečnami (t1, ) svírajícími úhel 1080°, s výhodou 40°,
k sousedním patním kruhovým obloukům 12] tvořícím mezery zubů o velikosti do
170o v obloukové míře, s výhodou 140°, a k obloukům tvořícím vrcholy (11)
zubů, jejich poloměr (r) činí 110 až 12 poloměru (R) patního kruhového oblouku
(12).
2. Ozubení napájecích válečků podle bodu 1,, uložené v ložiskách, vyznačené tím,
že ložiska (4, 5) jsou otočně uloženă na excentrickém čepu 3]. .
