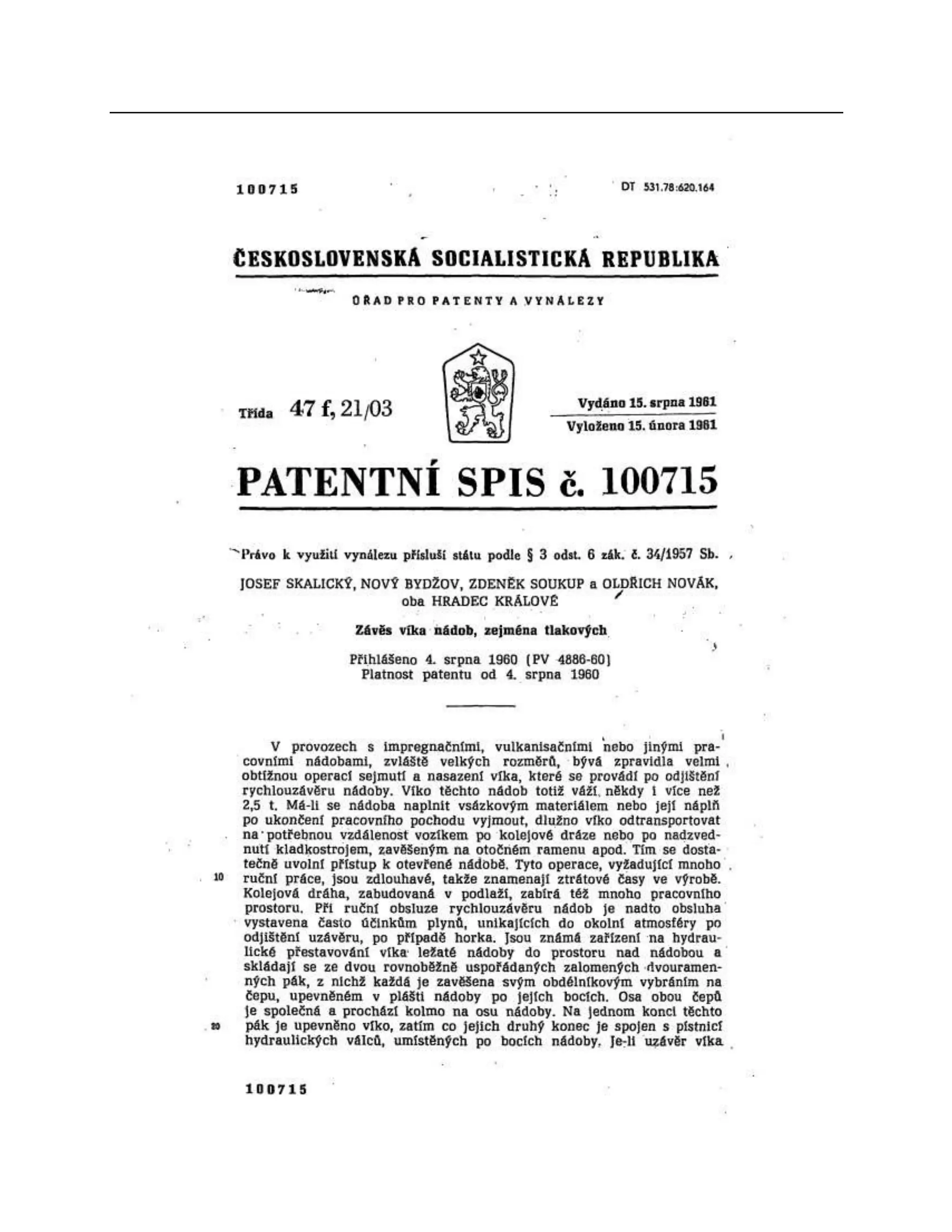

Závěs vika nádob, zejména tlakových
Přihlášeno . srpna 1960 (PV 4886-60) Platnost patentu od . srpna 1960
V provozech s impregnačními, vulkanisačními nebo jinými pracovními nádobami,
zvláště velkých rozměrů, bývá zpravidla velmi , obtížnou operací sejmutí a nasazení
víka, které se provádí po odjištění rychlouzávěru nádoby. Víko těchto nádob totiž váží,
někdy i více než 2,5 t. Má-li se nádoba naplnit vsázkovým materiálem nebo její náplň po
ukončení pracovního pochodu vyjmout, dlužno víko odtransportovat ma' potřebnou
vzdálenost vozíkem po kolejové dráze nebo po nadzvednutí kladkostrojem, zavěšeným
na otočném ramenu apod. Tím se dostatečně uvolní přístup k otevřené nádobě. Tyto
operace, vyžadující mnoho . ruční práce, jsou zdlouhavé, takže znamenají ztrátové
časy ve výrobě. Kolejová dráha, zabudovaná v podlaží, zabírá též mnoho pracovního
prostoru. Při ruční obsluze rychlouzávěru nádob je nadto obsluha
vystavena často účinkům plynů, unikajících do okolní atmosféry po
odjištění uzávěru, po případě horka. Jsou známá zařízení na hydraulické přestavování
víka ležaté nádoby do prostoru nad nádobou a skládají se ze dvou rovnoběžně
uspořádaných zalomených dvouramenných pák, z nichž každá je zavěšena svým
obdélníkovým vybráním na čepu, upevněném v plášti nádoby po jejích bocích. Osa
obou čepů je společná a prochází kolmo na osu nádoby. Na jednom konci těchto pák je
upevněno víko, zatím co jejich druhý konec je spojen s pístnicí hydraulických válců,
umístěných po bocích nádoby, Jeli uzávěr víka .

4. 40
2 100715
odjištěn a víko připraveno k vysunutí, je rameno nesoucí víko v poloze přibližně rovnoběžné s
osou nádoby. Tím, že se hydraulické válce uvedou v činnost, klouže dvouramenná zalomená
páka po čepu nejprve ve směru axiálním. Jakmile čep narazí na zadní hranu vybrání v páce,
započne vzpírání ramena s víkem až do jeho oklopení do polohy nad nádobou. Zpětný pohyb
ramena nastane, působíli tlak v hydraulických válcích opačným směrem, a trvá, dokud se víko
nezasune do uzavírací polohy. Toto zařízení pracuje sice rychle, ale předpokládá volný prostor .
nad nádobou. Kromě toho zvedání víka je značně náročné na spotřebu energie, přičemž
pístnice hydraulických válců jsou nepříznivě namáhány na ohyb. Konečně mechanismus na
přestavování víka i dráha víka ztěžuje vhodné umístění manometrů a obvyklé armatury na čelní
straně nádoby, jakož i přístup k nim.
Všechny zmíněné nedostatky jsou odstraněny předloženým vynálezem. Jeho podstata
záleží v tom, že víko, upevněné po jedné nebo obou stranách nádoby na rovnoběžných
vodicích tyčích uložených kluzně v pouzdrech otočného ramena přestavitelného dvoučinným
tlakovým válcem, je posuvné pomocí dvoučinného tlakového válce, umístěného buď stabilně na
otočném ramenu, nebo mimo ně otočně, po případě obojím způsobem, přičemž pohybová
dráha všech otočných prvků, uchycených výhodně na plášti nádoby, prochází rovinou kolmou
na osu otáčení ramena. Nejvýhodnější řešení je, jsou-li čepy všech otočných elementů závěsu
víka uchyceny přímo na plášť nádoby. Lze je ovšem za okolností uchytit i na vlastní nosné
konktrukci mimo těleso nádoby. -
Příklad provedení vynálezu je perspektivně znázorněn na výkresech, Obr. 1 představuje
závěs s víkem v uzavřené poloze a obr. 2 týž závěs s víkem v odklopené poloze. Na obr. 3 je
vidět detail závěsu víka, které je otočné kolem své osy.
Na plášti válcového kotle 10 je svisle na osu kotle upevněn horní čep 11 a v jeho
prodloužené ose dolní čep 12, který je otočný. V úrovní dolní části čepu 11 je na plášť
kotle 10 přichycena, na příklad přivařením, vodorovná opěrná dráha 13 tvaru výseče
mezikruží, se středem ; na ose zmíněných čepů 11 a 12. Na čepu 11 je navlečeno
ložiskové těleso 14, k němuž je čepy 15 upevněno otočné rameno 16 svařované
konstrukce, spočívající kladkami 17 na opěrné dráze 13. V otočném ramenu 16 jsou
zabudována pouzdra 18 a 19, v ņichž jsou kluzně uloženy vodicí tyče 20 a 21 s osou
rovnoběžnou s osou kotle 10. Vodicí tyče 20 a 21 jsou přichyceny držáky 22 a 23 k víku
24 a umožňují jeho osový posuv. Na otočném ramenu 16 je mezi pouzdry 18 a 19
umístěn dvoučinný hydraulický válec 25, jehož pístnice 26 je uchycena na spojnici 27
držáků 22 a 23 na víku 24. Pístnice 26 nemůže být tedy namáhána na ohyb působením
váhy víka 24, což je velikou předností konstrukce. Ve svislé ose kotle 10 je držákem 28
uchycena k víku 24 pístnice 29 spodního dvoučinného hydraulického válce 30, který je
zavěšen na otočném čepu 12. Natáčení víka 24 se děje dvoučinným hydraulickým
válcem 31, připevněným otočně na plášť kotle 10. Pístnice 32 dvoučinného
hydraulického válce 31 je spojena s natáčecím ramenem 33 ložiskového tělesa 14,

5. které se při maximálním zdvihu řečeného hydraulického válce pootočí o 90°.
Víko 24 nádoby 10 se po odjištění rychlouzávěru odklápí takto: Nejprve se tlaková kapalina
vpustí do hydraulických válců 25 a 30. Jejich pístnicemi 25 a 29 se uvede do pohybu ve směru
osy kotle 10 víko 24 mesené vodicími tyčemi 20 a 21, které kloužou v pouzdrech
18 a 19 otočného ramena 16. Jakmile je víko 24 osově vysunuto do
krajní polohy, vpustí se tlaková kapalina do hydraulického válce 31.

7. 100
110
120
130
3 100715
Poněvadž jeho pístnice 32 je spojena s natáčecím ramenem 33 ložiskového tělesa 14,
které unáší s sebou otočné rameno 16, pootáčí se toto rameno s víkem 24 kolem čepu
11 o 90°. Při maximálním zdvihu hydraulického válce 31 je víko 24 na boku kotle 10.
Při uzavírání kotle 10 se postupuje tak, že se nejdříve uvede v činnost hydraulický válec
31. opačným směrem. Zasouváním pístnice 32 do hydraulického válce 31 se víko 24 otáčí až
do polohy kolmé na osu kotle 10. Poté se uvedou v činnost ve směru opačném oba hydraulické
válce 25 a 30 a tím se víko 24 přitahuje k přírubě kotle 10. V konečné poloze se pak víko 24
zajistí použitím rychlouzávěru. Odklápěním víka 24 do boku se umožní podle potřeby umístit
hrdla až téměř u příruby kotle 10 na opačné straně, než vede dráha víka 24. Navržené otočné
upevnění víka 24 s hydraulickým, po případě jiným tlakovým ovládáním, dovoluje úplnou
mechanisaci a automatisaci obsluhy celého zařízení s použitím dálkového řízení. Tím jsou
vytvořeny předpoklady pro rychlý a bezpečný provoz tak, aby obsluha nebyla vystavena
škodlivému vlivu plynů, po případě tepla při otevírání kotle 10. Konečným -osovým posuvem
víka 24 se vyvine dostatečné předpětí na těsnění v přírubě kotle 10. Není tedy nutno toto
předpětí vyvodit při uzavírání svíka vlastním rychlouzávěrem.
Principu vynálezu lze použít nejen u nádob ležatých, ale také u nádob stojatých, a to v obou
případech s uzávěrem jakéhokoli typu. Obr. 3 ukazuje řešení závěsu víka s rychlouzávěrem
pracujícím na principu natáčení víka. Víko 24 je otočné kolem čepu 34, jehož osa je v
prodloužené ose kotle 10. Čep 34, upevněný na víku 24, je uložen v ložisku 35, zabudovaném v
držáku 36 vidlicovitého tvaru. Tento držák
36 je nesen vodicími tyčemi 20 a 21 a vykonává posuvný pohyb pomocí
pístnic 26 a 29 hydraulických válců 25 a 30. Stabilita víka 24, zejména velkého průměru, je
zajištěna tím, že kladky 37, 38 a 39, upevněné na držáku 36, pojíždějí po dráze na víku 24,
vytvořené segmenty 40 a 41. Cep 34 může být proveden nejen popsaným způsobem, ale též
uchycen na držáku 36. Pak by musilo být ovšem ložisko 35 upevněno na víku 24. Též zajištění
stability víka 24 připouští různé konstrukční obměny. Tak na příklad lze upevnit kladky 37, 38 a
39 na víko 24 a segmenty 40 a 41 na držák 36 víka 24.
Předmět patentu
1. Závěs víka nádob, zejména tlakových, uspořádaný na osové a
otočné tlakové odklápění víka, vyznačený tím, že víko 24], upevněné
po jedné nebo obou stranách nádoby (10) na rovnoběžných vodicích tyčích (20 a 21) uložených
kluzně v pouzdrech (18 a 19) otočného ramena (16), přestavitelného dvoučinným tlakovým
válcem (31), ję posuvné pomocí dvoučinného tlakového válce (25 a 30), umístěného buď
stabilně na otočném ramenu (16), nebo mimo ně otočně, po případě obojím způsobem, přičemž

8. pohybová dráha všech otočných prvků (16, 30 a 31] prochází rovinou kolmou na osu otáčení
ramena (16).
2. Závěs víka podle bodu 1, vyznačený tím, že pro posuv víka (24) je uspořádán
jednak v otočném ramenu (16) uložęný dvoučinný tlakový válec (25), jehož pístnice (26)
je uchycena na spojnici 27] držáků (22 a 23) víka (24), jednak v prodloužené ose
otočného ramena 16] na otočném čepu (12) upevněný dvoučinný tlakový válec (30),
jehož pístnice 29] je uchycena na držáku (28) víka (24).
3. Závěs víka podle bodů 1 a 2, vyznačený tím, že otočné rameno

10. 140
4 100715
(16) je připevněno k ložiskovému tělesu (14), které je navlečeno na horním čepu 11] a opatřeno
natáčecím ramenem. 33], přičemž otočné rameno (16) má kladky (17) spočívající na opěrné
dráze (13) kolmé na osu horního čepu. [11].
4. Závěs víka podle bodů 1 až , vyznačený tím, že víko (24), upevněné otočně v
ose nádoby (10) na držáku (36) neseném vodicími tyčemi (20 a 21), je zajištěno proti
výkyvu soustavou dvou zajišťovacích prvků, vytvořených segmenty (41 a 42) opěrné
dráhy a kladkami (37, 38 a 39) pojezdnými po segmentech, přičemž jeden z těchto
zajišťovacích prvků je zabudován na víku (24) a druhý na jeho držáku
5. Závěs víka podle bodů 1 až 4, vyznačený tím, že čepy všech otočných prvků 16, 30 a
31) jsou upevněny na plášti nádoby (10).
