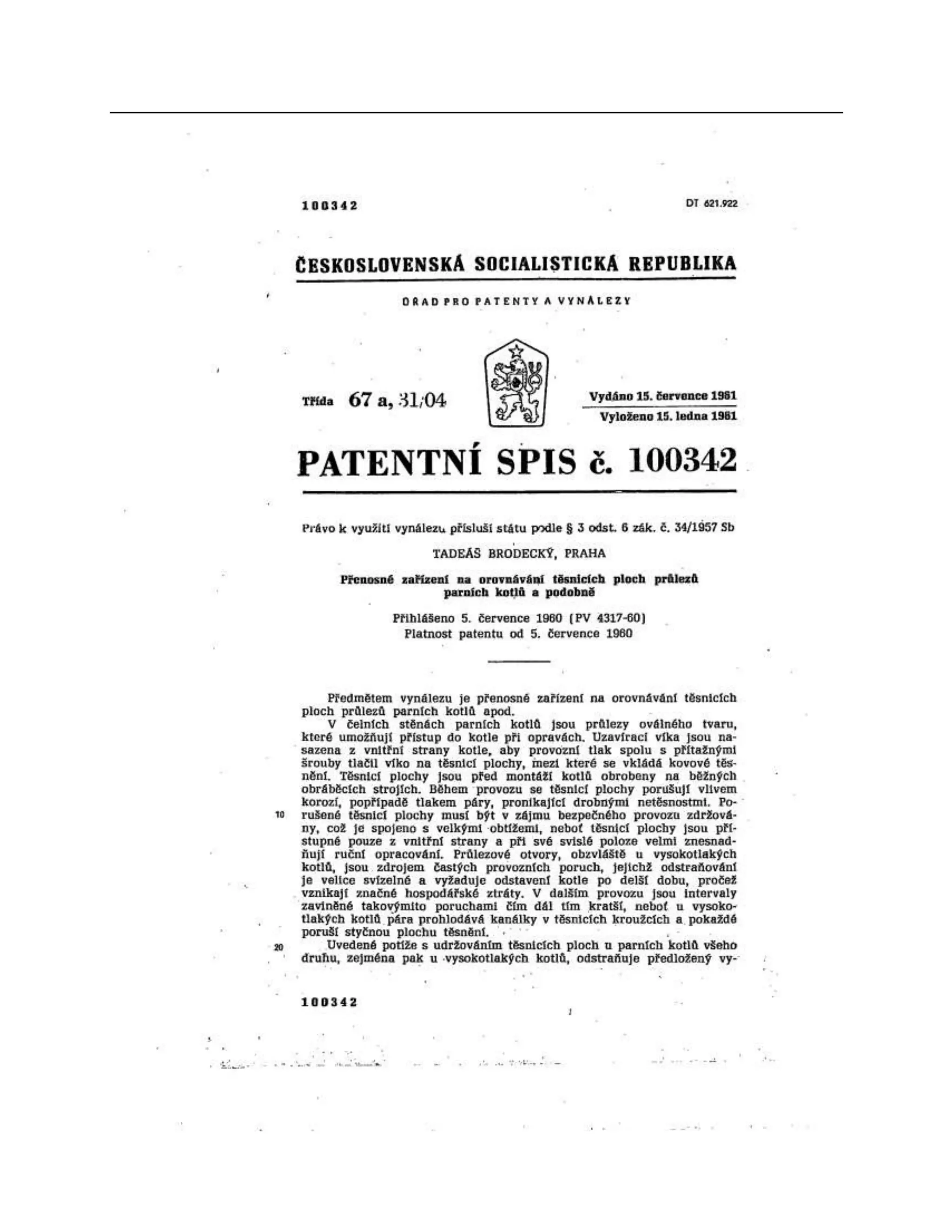

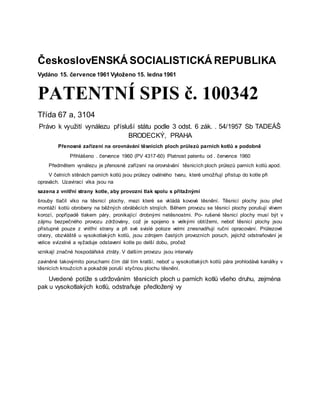

2. ČeskoslovENSKÁ SOCIALISTICKÁ REPUBLIKA
Vydáno 15. července 1961 Vyloženo 15. ledna 1961
PATENTNÍ SPIS č. 100342
Třída 67 a, 3104
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 54/1957 Sb TADEÁŠ
BRODECKÝ, PRAHA
Přenosné zařízení na orovnávání těsnicích ploch průlezů parních kotlů a podobně
Přihlášeno . července 1960 (PV 4317-60) Platnost patentu od . července 1960
Předmětem vynálezu je přenosné zařízení na orovnávání těsnicích ploch průlezů parních kotlů apod.
V čelních stěnách parních kotlů jsou průlezy oválného tvaru, které umožňují přístup do kotle při
opravách. Uzavírací víka jsou na
sazena z vnitřní strany kotle, aby provozní tlak spolu s přítažnými
šrouby tlačil víko na těsnicí plochy, mezi které se vkládá kovové těsnění. Těsnicí plochy jsou před
montáží kotlů obrobeny na běžných obráběcích strojích. Během provozu se těsnicí plochy porušují vlivem
korozí, popřípadě tlakem páry, pronikající drobnými netěsnostmi. Po- rušené těsnicí plochy musí být v
zájmu bezpečného provozu zdržovány, což je spojeno s velkými obtížemi, neboť těsnicí plochy jsou
přístupné pouze z vnitřní strany a při své svislé poloze velmi znesnadňují ruční opracování. Průlezové
otvory, obzvláště u vysokotlakých kotlů, jsou zdrojem častých provozních poruch, jejichž odstraňování je
velice svízelné a vyžaduje odstavení kotle po delší dobu, pročež
vznikají značné hospodářské ztráty. V dalším provozu jsou intervaly
zaviněné takovýmito poruchami čím dál tím kratší, neboť u vysokotlakých kotlů pára prohlodává kanálky v
těsnicích kroužcích a pokaždé poruší styčnou plochu těsnění.
Uvedené potíže s udržováním těsnicích ploch u parních kotlů všeho druhu, zejména
pak u vysokotlakých kotlů, odstraňuje předložený vy
3.

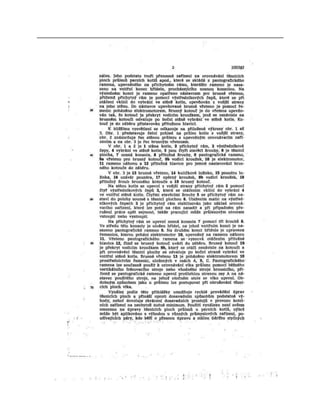

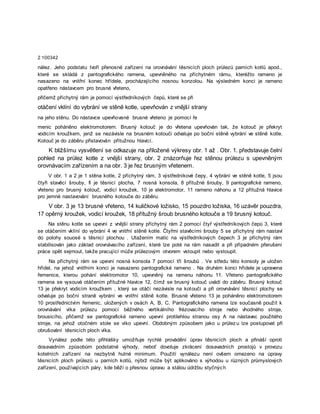

4. 2 100342
nález. Jeho podstatu tvoří přenosné zařízení na orovnávání těsnicích ploch průlezů parních kotlů apod.,
které se skládá z pantografického ramena, upevněného na příchytném rámu, kteréžto rameno je
nasazeno na vnitřní konec hřídele, procházejícího nosnou konzolou. Na výsledném konci je rameno
opatřeno nástavcem pro brusné vřeteno,
přičemž příchytný rám je pomocí výstředníkových čepů, které se při
otáčení vklíní do vybrání ve stěně kotle, upevňován z vnější strany
na jeho stěnu. Do nástavce upevňované brusné vřeteno je pomocí ře
menic poháněno elektromotorem. Brusný kotouč je do vřetena upevňován tak, že kotouč je překryt
vodicím kroužkem, jenž se nezávisle na brusném kotouči odvaluje po boční stěně vybrání ve stěně kotle.
Kotouč je do záběru přistavován přítužnou hlavicí.

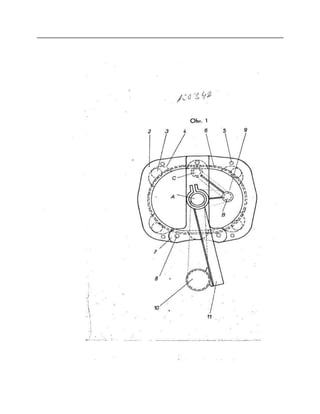

K bližšímu vysvětlení se odkazuje na přiložené výkresy obr. 1 až . Obr. 1. představuje čelní

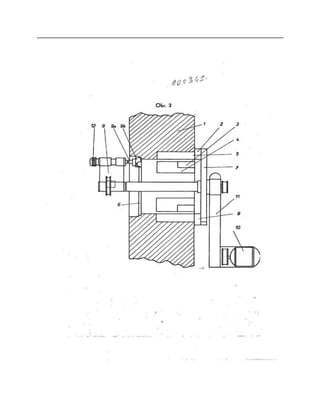

pohled na průlez kotle z vnější strany, obr. 2 znázorňuje řez stěnou průlezu s upevněným
orovnávacím zařízením a na obr. 3 je řez brusným vřetenem.
V obr. 1 a 2 je 1 stěna kotle, 2 příchytný rám, 3 výstředníkové čepy, 4 vybrání ve stěně kotle, 5 jsou
čtyři stavěcí šrouby, fi je těsnicí plocha, 7 nosná konsola, 8 přítužné šrouby, 9 pantografické rameno,
vřeteno pro brusný kotouč, vodicí kroužek, 10 je elektromotor, 11 rameno náhonu a 12 přítužná hlavice
pro jemné nastavování brusného kotouče do záběru.
V obr. 3 je 13 brusné vřeteno, 14 kuličkové ložisko, 15 pouzdro ložiska, 16 uzávěr pouzdra,
17 opěrný kroužek, vodicí kroužek, 18 přítužný šroub brusného kotouče a 19 brusný kotouč.
Na stěnu kotle se upevní z vnější strany příchytný rám 2 pomocí čtyř výstředníkových čepů 3, které
se otáčením vklíní do vybrání 4 ve vnitřní stěně kotle. Čtyřmi stavěcími šrouby 5 se příchytný rám nastaví
do polohy souosé s těsnicí plochou . Utažením matic na výstředníkových čepech 3 je příchytný rám
stabilisován jako základ orovnávacího zařízení, které lze poté na rám nasadit a při případném přerušení
práce opět sejmout, takže pracující může průlezovým otvorem vstoupit nebo vystoupit.
Na příchytný rám se upevní nosná konsola 7 pomocí tří šroubů . Ve středu této konsoly je uložen
hřídel, na jehož vnitřním konci je nasazeno pantografické rameno . Na druhém konci hřídele je upravena
řemenice, kterou pohání elektromotor 10, upevněný na ramenu náhonu 11. Vřeteno pantografického
ramena se vysouvá otáčením přítužné hlavice 12, čímž se brusný kotouč uvádí do záběru. Brusný kotouč
13 je překryt vodicím kroužkem , který se otáčí nezávisle na kotouči a při orovnávání těsnicí plochy se
odvaluje po boční straně vybrání ve vnitřní stěně kotle. Brusné vřeteno 13 je poháněno elektromotorem
10 prostřednictvím řemenic, uložených v osách A, B, C. Pantografického ramena lze současně použít k
orovnávání víka průlezu pomocí běžného vertikálního frézovacího stroje nebo vhodného stroje,
brousicího, přičemž se pantografické rameno upevní protilehlou stranou osy A na nástavec použitého
stroje, na jehož otočném stole se víko upevní. Obdobným způsobem jako u průlezu lze postupovat při
obrušování těsnicích ploch víka.
Vynález podle této přihlášky umožňuje rychlé provádění úprav těsnicích ploch a přináší oproti
dosavadním způsobům podstatné výhody, neboť dovoluje zkrácení dosavadních prostojů v provozu
kotelních zařízení na nezbytně hutné minimum. Použití vynálezu není ovšem omezeno na úpravy
těsnicích ploch průlezů u parních kotlů, nýbrž může být aplikováno s výhodou u různých průmyslových
zařízení, používajících páry, kde běží o přesnou úpravu a stálou údržbu styčných
5.
6.

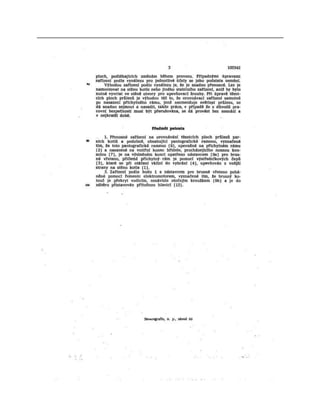

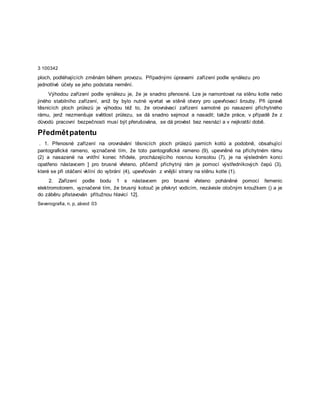

7. 3 100342
ploch, podléhajících změnám během provozu. Případnými úpravami zařízení podle vynálezu pro
jednotlivé účely se jeho podstata nemění.
Výhodou zařízení podle vynálezu je, že je snadno přenosné. Lze je namontovat na stěnu kotle nebo
jiného stabilního zařízení, aniž by bylo nutné vyvrtat ve stěně otvory pro upevňovací šrouby. Při úpravě
těsnicích ploch průlezů je výhodou též to, že orovnávací zařízení samotné po nasazení příchytného
rámu, jenž nezmenšuje světlost průlezu, se dá snadno sejmout a nasadit; takže práce, v případě že z
důvodů pracovní bezpečnosti musí být přerušována, se dá provést bez nesnází a v nejkratší době.
Předmětpatentu
. 1. Přenosné zařízení na orovnávání těsnicích ploch průlezů parních kotlů a podobně, obsahující
pantografické rameno, vyznačené tím, že toto pantografické rameno (9), upevněné na příchytném rámu
(2) a nasazené na vnitřní konec hřídele, procházejícího nosnou konsolou (7), je na výsledném konci
opatřeno nástavcem ] pro brusné vřeteno, přičemž příchytný rám je pomocí výstředníkových čepů (3),
které se při otáčení vklíní do vybrání (4), upevňován z vnější strany na stěnu kotle (1).
2. Zařízení podle bodu 1 s nástavcem pro brusné vřeteno poháněné pomocí řemenic
elektromotorem, vyznačené tím, že brusný kotouč je překryt vodicím, nezávisle otočným kroužkem () a je
do záběru přistavován přítužnou hlavicí 12].
Severografia, n. p, závod 03
