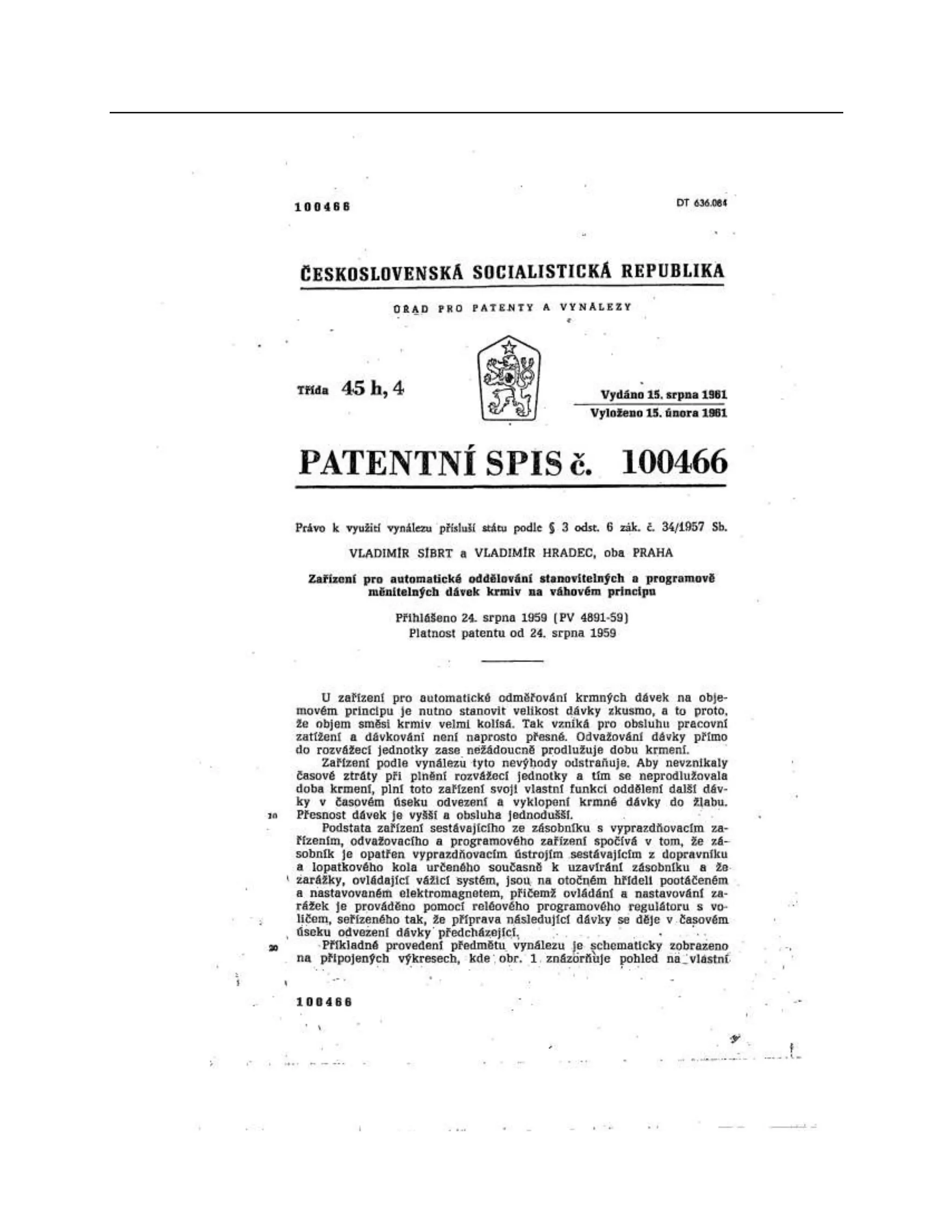

2. ČEskoslovENSKÁ socIALISTICKÁ REPUBLIKA
• :::: Třída 45 h, 4 Vydáno 15. srpna 1961
Vyloženo 15. února 1961
PATENTNÍ SPIS č. 100466
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
VLADIMÍR SÍBRT a VLADIMÍR HRADEC, oba PRAHA
Zařízení pro automatické oddělování stanovitelných a programově měnitelných dávek krmiv na
váhovém principu
Přihlášeno 24. srpna 1959 (PV 4891-59) Platnost patentu od 24. srpna 1959
U zařízení pro automatické odměřování krmných dávek na objemovém principu je nutno stanovit velikost
dávky zkusmo, a to proto, že objem směsi krmiv velmi kolísá. Tak vzniká pro obsluhu pracovní zatížení a
dávkování není naprosto přesné. Odvažování dávky přímo do rozvážecí jednotky zase nežádoucně
prodlužuje dobu krmení. Zařízení podle vynálezu tyto nevýhody odstraňuje. Aby nevznikaly časové ztráty
při plnění rozvážecí jednotky a tím se neprodlužovala doba krmení, plní toto zařízení svoji vlastní funkci
oddělení další dávky v časovém úseku odvezení a vyklopení krmné dávky do žlabu. 10 Přesnost dávek je
vyšší a obsluha jednodušší. Podstata zařízení sestávajícího ze zásobníku s vyprazdňovacím zařízením,
odvažovacího a programového zařízení spočívá v tom, že zásobník je opatřen vyprazdňovacím ústrojím
sestávajícím z dopravníku a lopatkového kola určeného současně k uzavírání zásobníku a že. zarážky,
ovládající vážicí systém, jsou na otočném hřídeli pootáčeném . a nastavovaném elektromagnetem,
přičemž ovládání a nastavování zarážek je prováděno pomocí reléového programového regulátoru s
voličem, seřízeného tak, že příprava následující dávky se děje v časovém , úseku odvezení dávky
předcházející. . . . . . . . , - -
Příkladné provedení předmětu vynálezu je. şchematicky zobrazeno na připojených
výkresech, kde obr. 1, znázorňuje pohled na vlästní
20
3.
4. 2 100466
dávkovací zařízení zpředu, obr. 2 pohled z boku, obr. 3 schéma vy
prazdňování zásobníku a plnění dávkovacího zařízení, obr. 4 schéma elektrického rozvodu a
obr. 5 schéma ovládání.
Soupis jednotlivých součástí programového zařízení: To je hlavní dvojtlačítko pro start automatu
při poloze 11; . . T1 je spínací tlačítko k samostatnému ovládání motoru vyprazdňovacího
zařízení 10, 11 prvního zásobníku, pracující po dobu mechanického držení tlačítka; T2 je stejné
tlačítko k ovládání zařízení 10, 11druhého zásobníku; T3 a T6 je spínací a rozpínací dvojtlačítko
k samostatnému ovládání
motoru rozvážecí jendotky 9 mimo automatický cyklus; T4 je spínací tlačítko k samostatnému
ovládání elektromagnetu 5 dávkovacího zařízení 1 prvního zásobníku, pracující po dobu
mechanického držení tlačítka; je stejné tlačítko k ovládání elektromagnetu “ zařízení 1druhé
ho zásobníku; - TR ję transformátor 220V24VV je cívka voliče programového zařízení pro 25
účastníků; A je cívka stykače motoru vyprazdňovacího ústrojí 1011 prvního
zásobníku; B je cívka stykačė motoru vyprazdňovacího ústrojí 1011druhého
zásobníku; - C je cívka stykače motoru rozvážecí jednotky ; - Ď je cívka stykače
elektromagnetu 5 dávkovacího zařízení 1 prvního
zásobníku; E je cívka stykače elektromagnetu “ dávkovacího zařízení 1 druhé
ho zásobníku; A1-A3 jsou hlavní kontakty spínací 3X380 V stykače AA4 je vlastní přídržný kontakt
stykąče AA5 je klidový kontakt pro stykač DA6 je pracovní kontakt pro stykač CA7 je pracovní kontakt
cívky voliče VB1-B3 jsou hlavní kontakty spínací 3X380 V stykače BB4 je vlastní přídržný kontakt stykače
BB5 je klidový kontakt pro stykač EB6 je pracovní kontakt pro stykač CB7 je pracovní kontakt pro cívku
voliče VC1-jsou hlavní kontakty spínací 3X380 V pro motor rozvážecí jed
notky ; - * . . C4 je vlastní přídržný kontakt stykače C. je klidový kontakt pro stykače A a
BC6 je klidový kontakt pro stykače D a E-D3 jsou hlavní kontakty spínací 3X380 V pro
elektromagnet 5
dávkovacího zařízení; -- . . D4 je vlastní přídržný kontakt pro stykač D. jsou hlavní kontakty
spínací 3x380V pro elektromagnet 5
dávkovacího zařízení; . - - E4 je vlastní přídržný kontakt pro stykač EF je cívka relé , které
ovládá stykače A a D prvního zásobníku; G je cívka relé , které ovládá stykače B a E druhého
zásobníku; H je cívka relé , které vypíná v poloze voliče oorélé a G
a tím celé zařízení; . I je cívka , které ovládá v nastavitelné libovolné poloze
magnet pootáčející hřídelem, na kterém jsou zarážky velikosti
dávek , , .. u prvního zásobníku; : . ' , . ··
I je čtykåretë së stejnou funkci u druhého
zásobníku
5.
6. 110
120
130
3 100466
K je cívka relé , které ovládá magnet, který zvedá zarážku s koncovým vypínačem a u prvního
zásobníku a uvolňuje tak cestu rozvážecí jednotce 9 k druhého zásobníku; . . . . -- F1 je
pracovní kontakt, který přemosťuje startovací dvojtlačítko To; F2 je pracovní kontakt pro stykač
AF3 je pracovní kontakt pro stykač DF4 je pracovní kontakt pro relé I- G1 je pracovní kontakt
přemósťující start dvojtlačítka To; G2 je pracovní kontakt pro stykač B- .. G3 je pracovní kontakt
pro stykač E- 2 » G4 je pracovní kontakt pro relé a KG5 je klidový kontakt pro relé FG6 je
pracovní kontakt přemosťující kontakty voliče, aby mohl automat u druhého zásobníku dokončit
počet dávek 25 a O; . a je koncový vypínač před prvním zásobníkem na drážce rozvážecí
jednotky pro stykač Ca1 je koncový spínač před prvním zásobníkem na drážce rozvážecí
jednotky pro stykač D
b je koncový vypínač před druhým zásobníkem na drážce rozvážecí
jednotky pro stykač Ch1 je koncový spínač před druhým zásobníkem na drážce rozvážecí
jednotky pro stykač Ec je koncový vypínač pro výsypnou polohu nádoby 1 dávkovacího zařízení
prvního zásobníku, vypínající stykač D elektromotoru ; d je koncový vypínač pro výsypnou polohu nádoby
dávkovacího za
řízení druhého zásobníku, vypínající stykač E elektromotoru ; e je koncový spínač pro nasýpací
polohu nádoby 1 dávkovacího zařízení prvního zásobníku, zapínající stykač A elektromotoru ústrojí 10 a
11; f je koncový spínač se stejnou funkcí pro stykač B druhého zásob
níku; - g je koncový vypínač na ramenu nádoby 1 dávkovacího zařízení prvního zásobníku,
je vypínán tlakem dávky a zarážkou , . . . pérové váhy 6 prvního zásobníku; • h je koncový
vypínač se stejnou funkcí u druhého zásobníku a vy
píná stykač B. - Dávkovací zařízení podle vynálezu sestává v podstatě z nádoby 1 vhodného tvaru a
velikosti. Nádoba je zvratná celá nebo její část podél čerchované osy. Ukotvena a nesena je čepy v
teleskopicky vedeném rámu 2, který je držen závěsem či podstavcem , který může být pojízdný, takže
může sloužit několika zásobníkům. Zásobník 12 je opatřen šikmo uloženým dopravníkem 11 a
lopatkovým kolem 10, pomocí kterých je prováděno vyprazdňování zásobníku. Lopatkové kolo ve stavu
klidu uzavírá rovněž vyprazdňovací otvor zásobníku 12.
Vyprazdňovací ústrojí 10 a 11 (10 a 11) zásobníku 12 plní nádobu 1 do té doby, dokud
váha dávky nestlačí pružinu pérové váhy na stanovené množství zarážkou 8 a vypne se. Dávka
je připravena. Zarážky 8 jsou uchyceny na otočné tyči otáčené elektromagnetem.
Rozvážecí jednotka 9 přijede pod zásobník 12 a uvede v činnost elektromagnet , který
svým táhlem vyklopí připravenou dávku z nádoby 1. do rozvážecí jednotky . Protizávaží 4 vrátí
nádobu 1 po vyprázdnění zpět do násypné polohy a současně odešle rozvážecí jednotku 9 a
uvede v činnost vyprazdňovací ústrojí 10 a 11 pomocí motoru 13. V časovém úseku odvezení
dávky, vyklopení do žlabu a návratu rozvážecí - jednotky 9 pod zásobník. 12 naplnilo
vyprazdňovací
7. ústrojí 10 a 11 znovu nádobu 1 a zastavilo se. Tím byla připravena .
8.
9. další dávka, která je po dojetí rozvážecí jednotky 9 pod zásobník 12. opět vypuštěna
popsaným způsobęm.
Na programovém zařízení je nastaven počet X dávek o velikosti Y kg pro první krmnou skupiņu.
Po vypuštění tohoto stanoveného počtu dávek odpovídající velikosti Y odtáhne. nebo pootočí
progra140 | mové zařízení zarážku , takže rameno 7 je vahou dávky stlačováno až na zarážku
8a krmení pokračuje až po stanovený počet krmných dávek “ druhé krmné skupiny o velikosti
kg. A znovu se může počet měnit na “ dávek o váze kg. Velikosti dávek mohou mít tendenci
sestupnou, vzestupnou nebo střídavou. Po vyčerpání celého počtu dávek ... se rozvážecí
jednotka 9 vrátí pod zásobník 12, tam se zastaví a celé zařízení krmicího automatu vypne. • ~
Je možný i takový způsob krmení, že část dávek, např. a , je brána z prvního zásobníku a část
dávek, např. “ a , z druhého zásobníku bez jakéhokoliv přerušení a teprve potom se automat
zastaví. 150 Ovládání je tlačítkové a umožňuje provádět pracovní výkon každé částí zařízení
samostatně nebo v pracovním cyklu automaticky. Na obr. 4 je rozvod proudu pro jednotlivé
elektrické spotřebiče. 13 je motor vyprazdňovacího ústrojí prvního zásobníku, 13 je motor
vyprazdňovacího ústrojí druhého zásobníku, je vyklápěcí elektromagmet druhého zásobníku a 0
je ovládání na obr. 5.
V poloze voliče programového zařízení nemůže nastat automatický cyklus, ale jednotlivé
funkční části automatu lze ovládat tlačítky . Pak se posune ručně ukazatel poloh na polohu 11“
a stiskne tlačítko , čímž se uvede do chodu celé automatické zařízení. 160 Tlačítko To zapnulo
transformátor TR 220, v jehož nízkonapěťovém okruhu jsou zapojena relé a G, která buď jedno
nebo druhé přemosťuje kontaktem F1 nebo G1 tlačítko To a současně spíná obvod stykače D
vyklápěcího magnetu 5 prvního zásobníku kontaktem . přes koncový vypínač al a klidový
kontakt . Koncový vypínač c při stlačení nádobou 1 v dolni výklopné poloze přeruší okruh
stykače D, takže se nádoba 1 vrátí do své původní násypné polohy. Při svém návratu sepne
nádoba 1 koncový spínač e, který zapne obvod stykače A přes kontakt F2 a klidový
vyprazdňovacího ústrojí 10 a 11 prvního zásobníku a uvede v chod jeho motor. Stykač A svým
pomoc170 ným pracovním kontaktem A6 spíná obvod stykače C motoru rozvážecí jednotky ,
která odjede. Stykač Asoučasně svým pracovním kontaktem A7 dává impuls cívce voliče V,
který se posune do polohy 22. Motor vyprazdňovacího ústrojí 10 a 11 plní další dávkou nádobu
1 až do té doby, než váha dávky stlačí zarážkou “ koncový vypínač g, který přeruší obvod
stykače A, a motor se zastaví. Po návratu jednotky 9 k zásobníku prvnímu se tato vypne
koncovým vypínačem a a současně spínačem a1 sepne opět obvod stykače D. Cyklus se
opakuje. Počet různých velikostí dávek je dán počtem zarážek B. Tyto jsou přesouvány do své
pracovní polohy elektromagnetem ovládaným 180 pomocí relé I přes kontakt FA u prvního
zásobníku a u druhého zásobníku elektromagnetem ovládaným pomocí relé přes kontakt .
Počet stejně velikých dávek se určí sepnutím libovolného spínače ,
Počet dávek odebíraných z prvního zásobníku se určí sepnutím libovolného spínače,
125. Tím se žádaná poloha sepne pomocí relé přes klidový kontakt H2 a rozepne svým
klidovým kontaktem Gs relé F, čímž se vyřadí z provozu stykač A přes kontakt , stykač
D přes kontakt , relé I přes kontakt , a rozepne kontakt . Relé sepne současně svým
pracovním kontaktem G4 obvod, relé . K, které190 ovládá magnet zarážky, na které je
12. 210
5 100466
uvolňuje cestu rozvážecí jednotce 9 k druhému zásobníku a koncovému vypínači b, kde
pracovní proces pokračuje stejnými cykly, jen s tím rozdílem, že místo stykačů A a D pracují
stykače B aE přes . kontakt , který přemosťuje tlačítko To a pracovní kontakty G2 a . Místo
koncového vypínače pracuje koncový vypínač u stykače B, . místo relé I pracuje relé J. Po
vyklopení dávky (25) z nádoby 1 do rozvážecí jednotky 9 dostala cívka voliče V impuls
pomocným kontaktem A7 u prvního zásobníku nebo kontaktem B7 od druhého zásobníku a
přesunula se do polohy O. V poloze se sepne obvod relé H, které svým klidovým kontaktem H1
přeruší obvod relé a , - obvod relé a celý automat se vypne (motor 13 vyprazdňovacího ústrojí
10 a 11 nebo 10 a 11již nepracuje. Pouze rozvážecí jednotka 9 dokončí svůj cyklus a po
návratu a vypnutí vypínače a nebo b se zastaví a zařízení je v klidu.
Při požadovaném menším počtu dávek, na příklad 19, než je celkový počet poloh 25], se ukazatel
voliče nastaví ručně na polohu , , kde se automatické zařízení nastartuje tlačítkem To.
Předmět patentu
Zařízení pro automatické oddělování stanovitelných a programově měnitelných dávek krmiv na
váhovém principu, sestávající ze zásobníků s vyprazdňovacím zařízením, odvažovacího a programového
zařízení, vyznačené tím, že zásobník (12) je opatřen vyprazdňovacím ústrojím sestávajícím z dopravníku
11a lopatkového kola 10, určeného současně k uzavírání zásobníku (12), přičemž zarážky (8), ovládající
vážící systém, jsou na otočném hřídeli pootáčeném a nastavovaném elektromagnetem a ovládání a
nastavování zarážek zařízení je prováděno pomocí reléového programového regulátoru s voličem (V),
seřízeného tak, že příprava následující dávky se děje v časovém úseku odvezení dávky předcházející. -
