1. UE4 勉強会 in 大阪
アニメーション BP 基礎

2. UE4 勉強会 in 大阪

3. 自己紹介
● Twitter: com04
● ゲームプログラマー
● 最近はツール作ってる
● 横浜 × 酒 ×UE4
3

4. 自己紹介
● マーケットプレイスに出品しました
− ComMaterialTools
● https://www.unrealengine.com/marketplace/commaterialtools
● マテリアル検索の便利ツール
● 過去スライド
− マテリアル基礎・初級
● https://www.slideshare.net/com044/ue4-80326829
− UE4 でのチーム製作
● https://www.slideshare.net/com044/4ue4-in-ue4
− エンジンの内部挙動について
● https://www.slideshare.net/com044/ue4-in
● マーケットプレイスに出品しました
− ComMaterialTools
● https://www.unrealengine.com/marketplace/commaterialtools
● マテリアル検索の便利ツール
● 過去スライド
− マテリアル基礎・初級
● https://www.slideshare.net/com044/ue4-80326829
− UE4 でのチーム製作
● https://www.slideshare.net/com044/4ue4-in-ue4
− エンジンの内部挙動について
● https://www.slideshare.net/com044/ue4-in
4

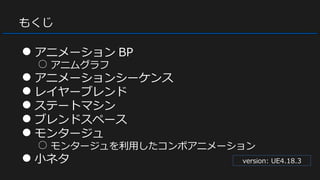

5. もくじ
● アニメーション BP
○ アニムグラフ
● アニメーションシーケンス
● レイヤーブレンド
● ステートマシン
● ブレンドスペース
● モンタージュ
○ モンタージュを利用したコンボアニメーション
● 小ネタ version: UE4.18.3

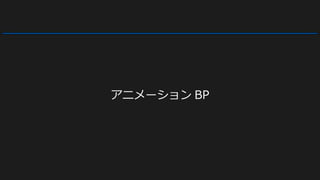

6. アニメーション BP

7. アニメーション BP
スケルタルメッシュのアニメーションを行う BP

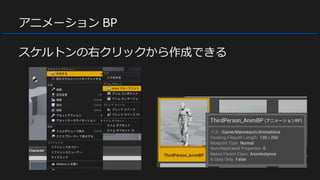

8. アニメーション BP
スケルトンの右クリックから作成できる

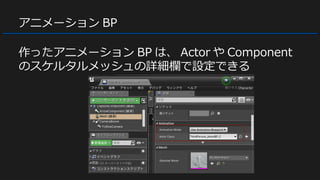

9. アニメーション BP
作ったアニメーション BP は、 Actor や Component
のスケルタルメッシュの詳細欄で設定できる

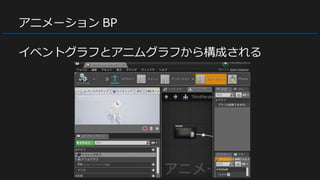

10. アニメーション BP
イベントグラフとアニムグラフから構成される

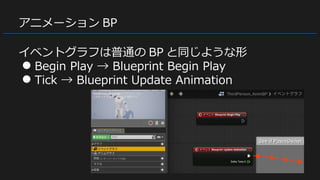

11. アニメーション BP
イベントグラフは普通の BP と同じような形
● Begin Play → Blueprint Begin Play
● Tick → Blueprint Update Animation

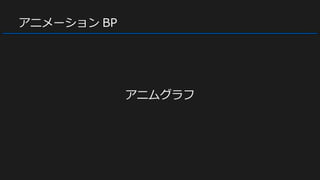

12. アニメーション BP
アニムグラフ

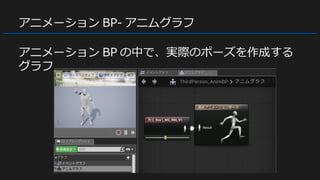

13. アニメーション BP- アニムグラフ
アニメーション BP の中で、実際のポーズを作成する
グラフ

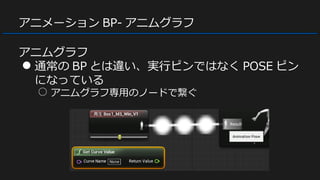

14. アニメーション BP- アニムグラフ
アニムグラフ
● 通常の BP とは違い、実行ピンではなく POSE ピン
になっている
○ アニムグラフ専用のノードで繋ぐ

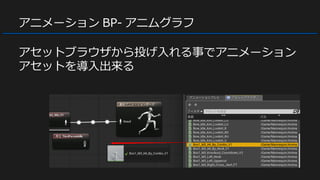

15. アニメーション BP- アニムグラフ
アセットブラウザから投げ入れる事でアニメーション
アセットを導入出来る

16. アニメーション BP
参考
● アニメーション エディタ
○ http://api.unrealengine.com/JPN/Engine/Animation/Persona/Modes/Ani
mation/index.html
● Animation ブループリント
○ http://api.unrealengine.com/JPN/Engine/Animation/AnimBlueprints/ind
ex.html

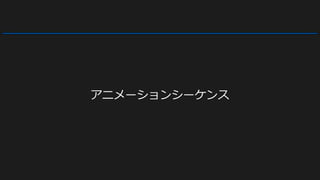

17. アニメーションシーケンス

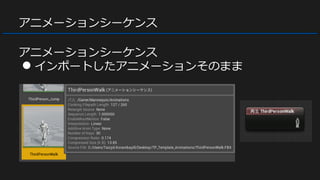

18. アニメーションシーケンス
アニメーションシーケンス
● インポートしたアニメーションそのまま

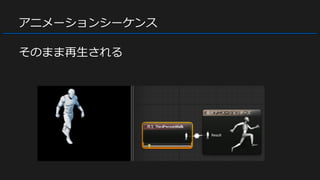

19. アニメーションシーケンス
そのまま再生される

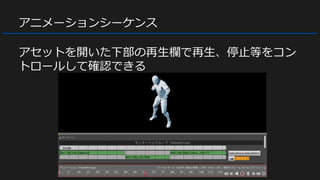

20. アニメーションシーケンス
アセットを開いた下部の再生欄で再生、停止等をコン
トロールして確認できる

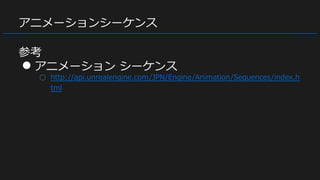

21. アニメーションシーケンス
参考
● アニメーション シーケンス
○ http://api.unrealengine.com/JPN/Engine/Animation/Sequences/index.h
tml

22. レイヤーブレンド

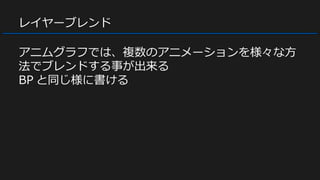

23. レイヤーブレンド
アニムグラフでは、複数のアニメーションを様々な方
法でブレンドする事が出来る
BP と同じ様に書ける

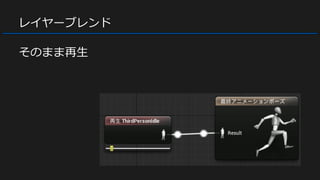

24. レイヤーブレンド
そのまま再生

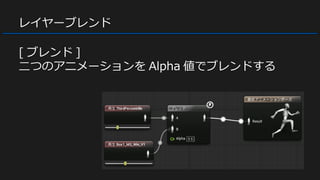

25. レイヤーブレンド
[ ブレンド ]
二つのアニメーションを Alpha 値でブレンドする

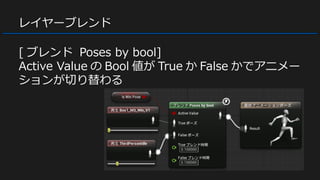

26. レイヤーブレンド
[ ブレンド Poses by bool]
Active Value の Bool 値が True か False かでアニメー
ションが切り替わる

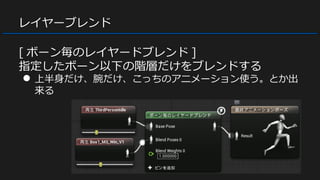

27. レイヤーブレンド
[ ボーン毎のレイヤードブレンド ]
指定したボーン以下の階層だけをブレンドする
● 上半身だけ、腕だけ、こっちのアニメーション使う。とか出
来る

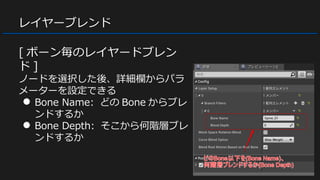

28. レイヤーブレンド
[ ボーン毎のレイヤードブレン
ド ]
ノードを選択した後、詳細欄からパラ
メーターを設定できる
● Bone Name: どの Bone からブレ
ンドするか
● Bone Depth: そこから何階層ブレ
ンドするか

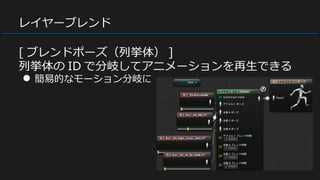

29. レイヤーブレンド
[ ブレンドポーズ（列挙体） ]
列挙体の ID で分岐してアニメーションを再生できる
● 簡易的なモーション分岐に

30. レイヤーブレンド
[ ブレンドポーズ（列挙体） ]
ノードを右クリックの
「エレメントにピンを追加」から
列挙体のピンを追加出来る

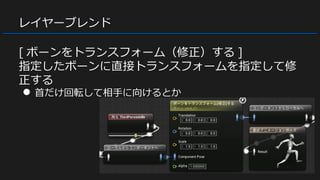

31. レイヤーブレンド
[ ボーンをトランスフォーム（修正）する ]
指定したボーンに直接トランスフォームを指定して修
正する
● 首だけ回転して相手に向けるとか

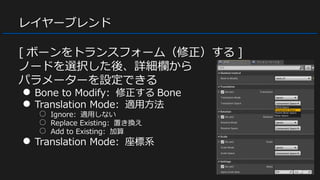

32. レイヤーブレンド
[ ボーンをトランスフォーム（修正）する ]
ノードを選択した後、詳細欄から
パラメーターを設定できる
● Bone to Modify: 修正する Bone
● Translation Mode: 適用方法
○ Ignore: 適用しない
○ Replace Existing: 置き換え
○ Add to Existing: 加算
● Translation Mode: 座標系

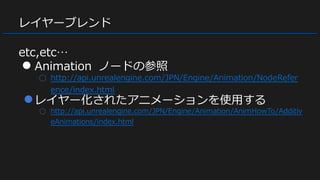

33. レイヤーブレンド
etc,etc…
● Animation ノードの参照
○ http://api.unrealengine.com/JPN/Engine/Animation/NodeRefer
ence/index.html
●レイヤー化されたアニメーションを使用する
○ http://api.unrealengine.com/JPN/Engine/Animation/AnimHowTo/Additiv
eAnimations/index.html

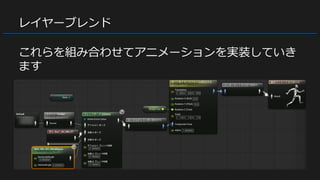

34. レイヤーブレンド
これらを組み合わせてアニメーションを実装していき
ます

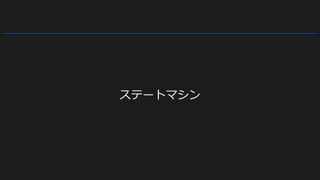

35. ステートマシン

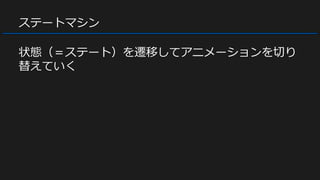

36. ステートマシン
状態（＝ステート）を遷移してアニメーションを切り
替えていく

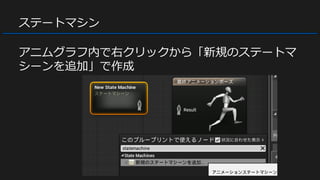

37. ステートマシン
アニムグラフ内で右クリックから「新規のステートマ
シーンを追加」で作成

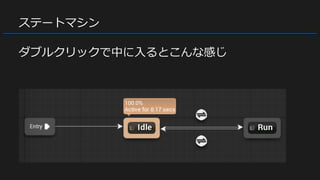

38. ステートマシン
ダブルクリックで中に入るとこんな感じ

39. ステートマシン
主にステートとトランジション（矢印）で構成される
● それぞれダブルクリックで中に入って処理を記述で
きる

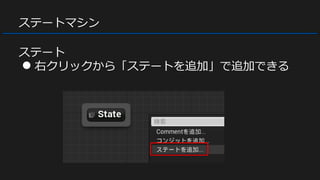

40. ステートマシン
ステート
● 右クリックから「ステートを追加」で追加できる

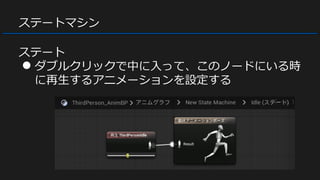

41. ステートマシン
ステート
● ダブルクリックで中に入って、このノードにいる時
に再生するアニメーションを設定する

42. ステートマシン
トランジション
● ステート間を遷移する所に仕込む
● 遷移元のステートノードの端をクリック＆ドラッグ
で、遷移先のステートノードの端にドロップする

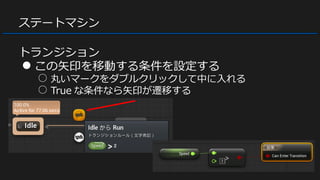

43. ステートマシン
トランジション
● この矢印を移動する条件を設定する
○ 丸いマークをダブルクリックして中に入れる
○ True な条件なら矢印が遷移する

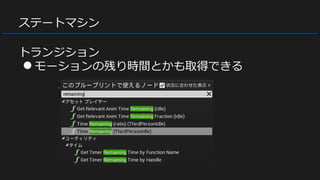

44. ステートマシン
トランジション
●モーションの残り時間とかも取得できる

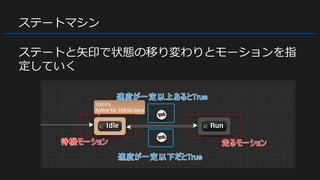

45. ステートマシン
ステートと矢印で状態の移り変わりとモーションを指
定していく

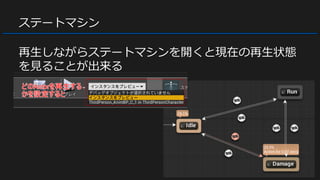

46. ステートマシン
再生しながらステートマシンを開くと現在の再生状態
を見ることが出来る

47. ステートマシン
参考
● ステートマシン
○ http://api.unrealengine.com/JPN/Engine/Animation/StateMachines/ind
ex.html

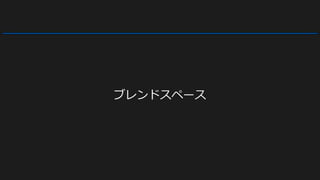

48. ブレンドスペース

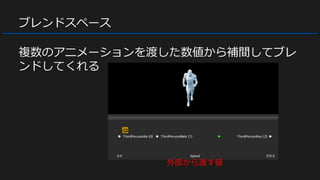

49. ブレンドスペース
複数のアニメーションを渡した数値から補間してブレ
ンドしてくれる
外部から渡す値

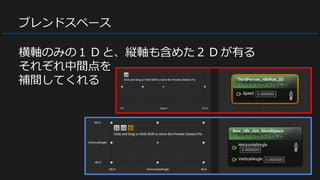

50. ブレンドスペース
横軸のみの１ D と、縦軸も含めた２ D が有る
それぞれ中間点を
補間してくれる

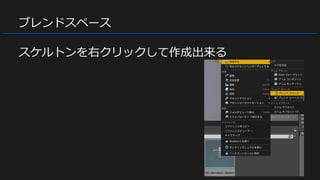

51. ブレンドスペース
スケルトンを右クリックして作成出来る

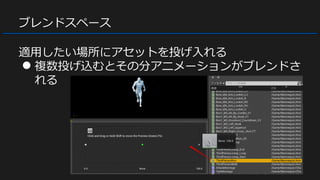

52. ブレンドスペース
適用したい場所にアセットを投げ入れる
● 複数投げ込むとその分アニメーションがブレンドさ
れる

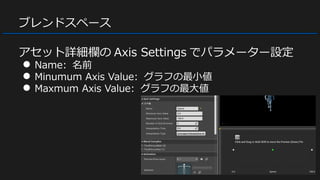

53. ブレンドスペース
アセット詳細欄の Axis Settings でパラメーター設定
● Name: 名前
● Minumum Axis Value: グラフの最小値
● Maxmum Axis Value: グラフの最大値

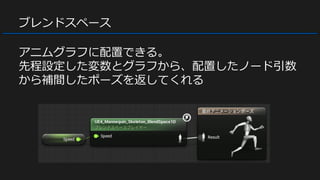

54. ブレンドスペース
アニムグラフに配置できる。
先程設定した変数とグラフから、配置したノード引数
から補間したポーズを返してくれる

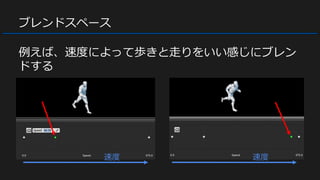

55. ブレンドスペース
例えば、速度によって歩きと走りをいい感じにブレン
ドする
速度 速度

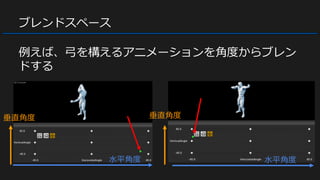

56. ブレンドスペース
例えば、弓を構えるアニメーションを角度からブレン
ドする
水平角度 水平角度
垂直角度 垂直角度

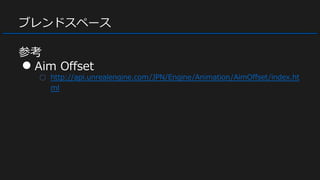

57. ブレンドスペース
参考
● Aim Offset
○ http://api.unrealengine.com/JPN/Engine/Animation/AimOffset/index.ht
ml

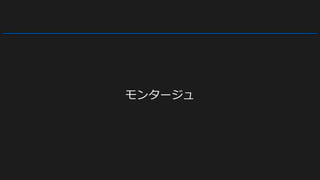

58. モンタージュ

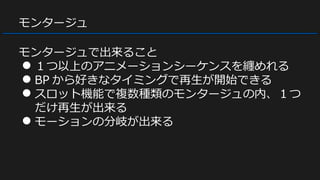

59. モンタージュ
モンタージュで出来ること
● １つ以上のアニメーションシーケンスを纏めれる
● BP から好きなタイミングで再生が開始できる
● スロット機能で複数種類のモンタージュの内、１つ
だけ再生が出来る
● モーションの分岐が出来る

60. モンタージュ
スケルトンを右クリックして作
成出来る

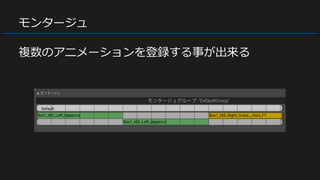

61. モンタージュ
複数のアニメーションを登録する事が出来る

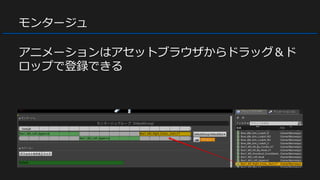

62. モンタージュ
アニメーションはアセットブラウザからドラッグ＆ド
ロップで登録できる

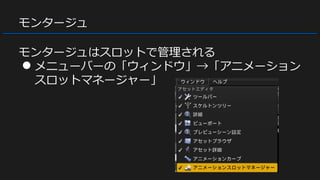

63. モンタージュ
モンタージュはスロットで管理される
● メニューバーの「ウィンドウ」→「アニメーション
スロットマネージャー」

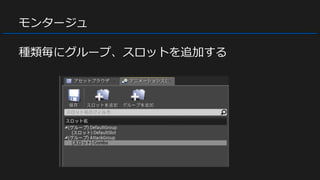

64. モンタージュ
種類毎にグループ、スロットを追加する

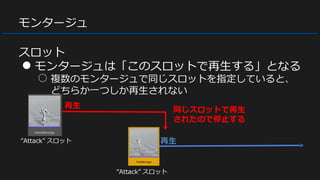

65. モンタージュ
スロット
● モンタージュは「このスロットで再生する」となる
○ 複数のモンタージュで同じスロットを指定していると、
どちらか一つしか再生されない
“Attack” スロット
“Attack” スロット
再生
再生
同じスロットで再生
されたので停止する

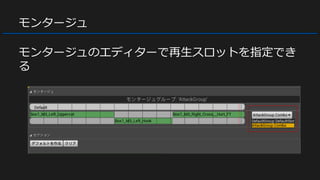

66. モンタージュ
モンタージュのエディターで再生スロットを指定でき
る

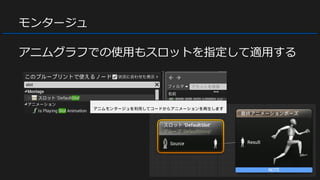

67. モンタージュ
アニムグラフでの使用もスロットを指定して適用する

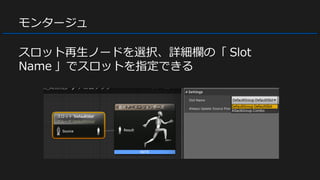

68. モンタージュ
スロット再生ノードを選択、詳細欄の「 Slot
Name 」でスロットを指定できる

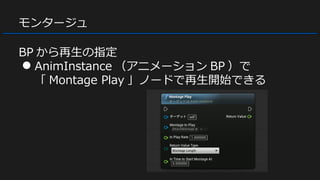

69. モンタージュ
BP から再生の指定
● AnimInstance （アニメーション BP ）で
「 Montage Play 」ノードで再生開始できる

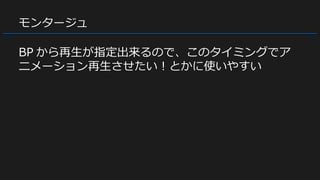

70. モンタージュ
BP から再生が指定出来るので、このタイミングでア
ニメーション再生させたい！とかに使いやすい

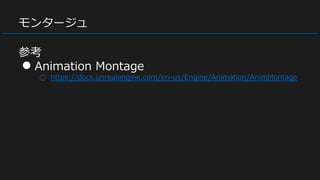

71. モンタージュ
参考
● Animation Montage
○ https://docs.unrealengine.com/en-us/Engine/Animation/AnimMontage

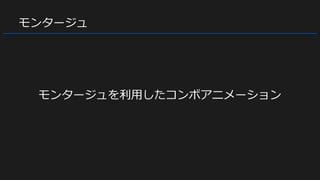

72. モンタージュ
モンタージュを利用したコンボアニメーション

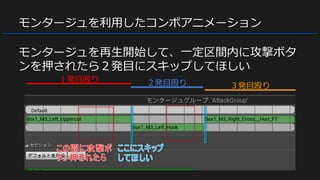

73. モンタージュを利用したコンボアニメーション
モンタージュを再生開始して、一定区間内に攻撃ボタ
ンを押されたら２発目にスキップしてほしい
１発目殴り ２発目殴り ３発目殴り

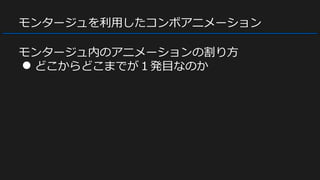

74. モンタージュを利用したコンボアニメーション
モンタージュ内のアニメーションの割り方
● どこからどこまでが１発目なのか

75. モンタージュを利用したコンボアニメーション
セクション
● アニメーションの一塊のようなもの
○ 初期設定だと「 Default 」セクションに全部入っている

76. モンタージュを利用したコンボアニメーション
セクションの設定
1. モンタージュのタイムラインを右クリックで「新規
モンタージュセクション」
2. 適当なセクション名を入れる

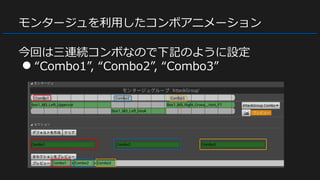

77. モンタージュを利用したコンボアニメーション
今回は三連続コンボなので下記のように設定
● “Combo1”, “Combo2”, “Combo3”

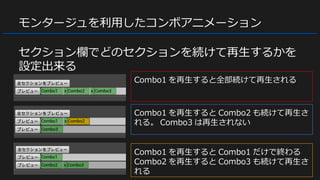

78. モンタージュを利用したコンボアニメーション
セクション欄でどのセクションを続けて再生するかを
設定出来る
Combo1 を再生すると全部続けて再生される
Combo1 を再生すると Combo2 も続けて再生さ
れる。 Combo3 は再生されない
Combo1 を再生すると Combo1 だけで終わる
Combo2 を再生すると Combo3 も続けて再生さ
れる

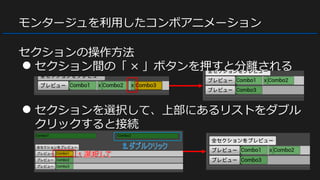

79. モンタージュを利用したコンボアニメーション
セクションの操作方法
● セクション間の「 × 」ボタンを押すと分離される
● セクションを選択して、上部にあるリストをダブル
クリックすると接続

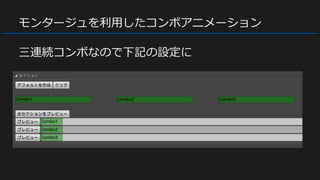

80. モンタージュを利用したコンボアニメーション
三連続コンボなので下記の設定に

81. モンタージュを利用したコンボアニメーション
次のコンボに繋がるタイミングの設定
● 入力受付開始、入力受付終了
○ この間に攻撃ボタン押されたら２発目のアニメーション
に

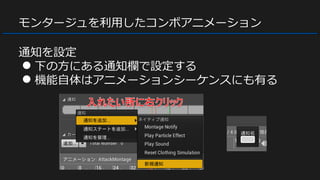

82. モンタージュを利用したコンボアニメーション
通知を設定
● 下の方にある通知欄で設定する
● 機能自体はアニメーションシーケンスにも有る

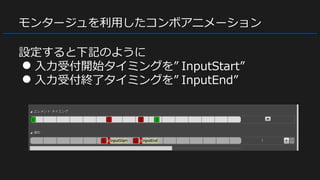

83. モンタージュを利用したコンボアニメーション
設定すると下記のように
● 入力受付開始タイミングを” InputStart”
● 入力受付終了タイミングを” InputEnd”

84. モンタージュを利用したコンボアニメーション
アニメーション BP のイベントグラフで組む

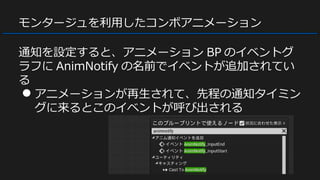

85. モンタージュを利用したコンボアニメーション
通知を設定すると、アニメーション BP のイベントグ
ラフに AnimNotify の名前でイベントが追加されてい
る
● アニメーションが再生されて、先程の通知タイミン
グに来るとこのイベントが呼び出される

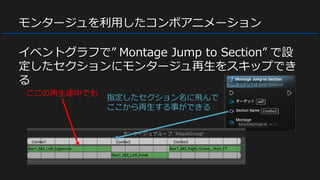

86. モンタージュを利用したコンボアニメーション
イベントグラフで” Montage Jump to Section” で設
定したセクションにモンタージュ再生をスキップでき
る
ここの再生途中でも
指定したセクション名に飛んで
ここから再生する事ができる

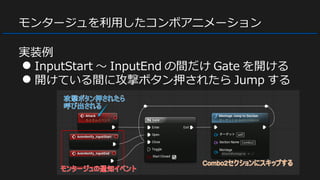

87. モンタージュを利用したコンボアニメーション
実装例
● InputStart ～ InputEnd の間だけ Gate を開ける
● 開けている間に攻撃ボタン押されたら Jump する

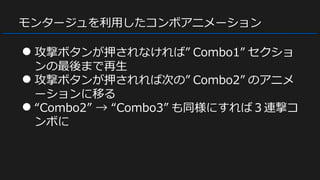

88. モンタージュを利用したコンボアニメーション
● 攻撃ボタンが押されなければ” Combo1” セクショ
ンの最後まで再生
● 攻撃ボタンが押されれば次の” Combo2” のアニメ
ーションに移る
● “Combo2” → “Combo3” も同様にすれば３連撃コ
ンボに

89. 小ネタ

90. 小ネタ
小ネタ - もっと通知

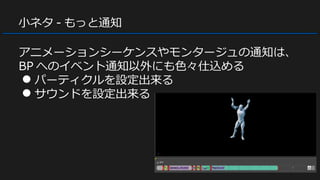

91. 小ネタ - もっと通知
アニメーションシーケンスやモンタージュの通知は、
BP へのイベント通知以外にも色々仕込める
● パーティクルを設定出来る
● サウンドを設定出来る

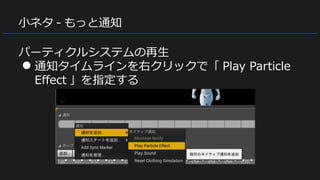

92. 小ネタ - もっと通知
パーティクルシステムの再生
● 通知タイムラインを右クリックで「 Play Particle
Effect 」を指定する

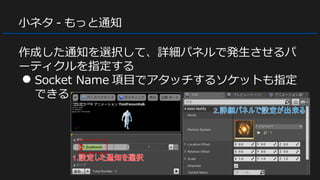

93. 小ネタ - もっと通知
作成した通知を選択して、詳細パネルで発生させるパ
ーティクルを指定する
● Socket Name 項目でアタッチするソケットも指定
できる

94. 小ネタ - もっと通知
サウンドの再生
● 通知タイムラインを右クリックで「 Play Sound 」
を指定する

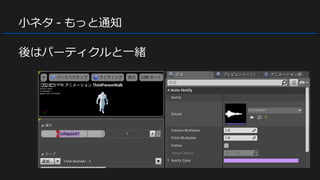

95. 小ネタ - もっと通知
後はパーティクルと一緒

96. 小ネタ
小ネタ - トレイル

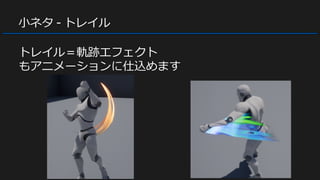

97. 小ネタ - トレイル
トレイル＝軌跡エフェクト
もアニメーションに仕込めます

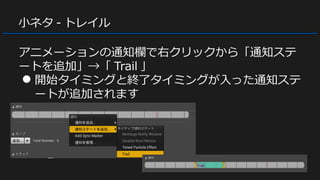

98. 小ネタ - トレイル
アニメーションの通知欄で右クリックから「通知ステ
ートを追加」→「 Trail 」
● 開始タイミングと終了タイミングが入った通知ステ
ートが追加されます

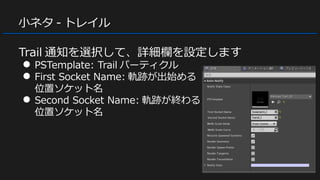

99. 小ネタ - トレイル
Trail 通知を選択して、詳細欄を設定します
● PSTemplate: Trail パーティクル
● First Socket Name: 軌跡が出始める
位置ソケット名
● Second Socket Name: 軌跡が終わる
位置ソケット名

100. 小ネタ - トレイル
エディター画面でプレビューできます

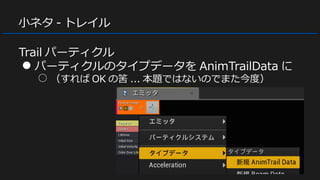

101. 小ネタ - トレイル
Trail パーティクル
● パーティクルのタイプデータを AnimTrailData に
○ （すれば OK の筈 ... 本題ではないのでまた今度）

102. まとめ

103. まとめ
今回の内容でも UE4 のアニメーション機能の極々一
部です
物理、 IK 、 RootMotion 、アニメーション共有など
様々な機能があります

104. まとめ
ぜひぜひ皆様アニメーション機能を使い倒して知見を
共有してください！（お願いします

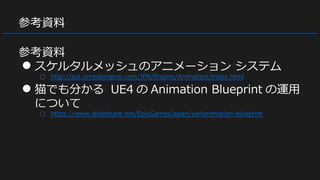

105. 参考資料
参考資料
● スケルタルメッシュのアニメーション システム
○ http://api.unrealengine.com/JPN/Engine/Animation/index.html
● 猫でも分かる UE4 の Animation Blueprint の運用
について
○ https://www.slideshare.net/EpicGamesJapan/ue4animation-blueprint

106. 以上！
