1. UE4 アセットロード周り
-アセット参照調査-

2. UE4 アセットロード周り-アセット参照調査-
Slideshare対応ダミー

3. 自己紹介
● Twitter: com04
● ゲームプログラマー
● 最近は最適化
● 横浜×酒×UE4
3

4. 自己紹介
● マーケットプレイスに出品しました
− ComMaterialTools
● https://www.unrealengine.com/marketplace/commaterialtools
● マテリアル検索の便利ツール
● 過去スライド
− https://www.slideshare.net/com044/presentations
● エンジン改造ってどうなの？
● マテリアル基礎・初級
● UE4でのチーム製作
● アニメーションBP基礎
● もっとアニメーションBP
● LODs for Optimization -Beginner-
● エンジンの内部挙動について 4

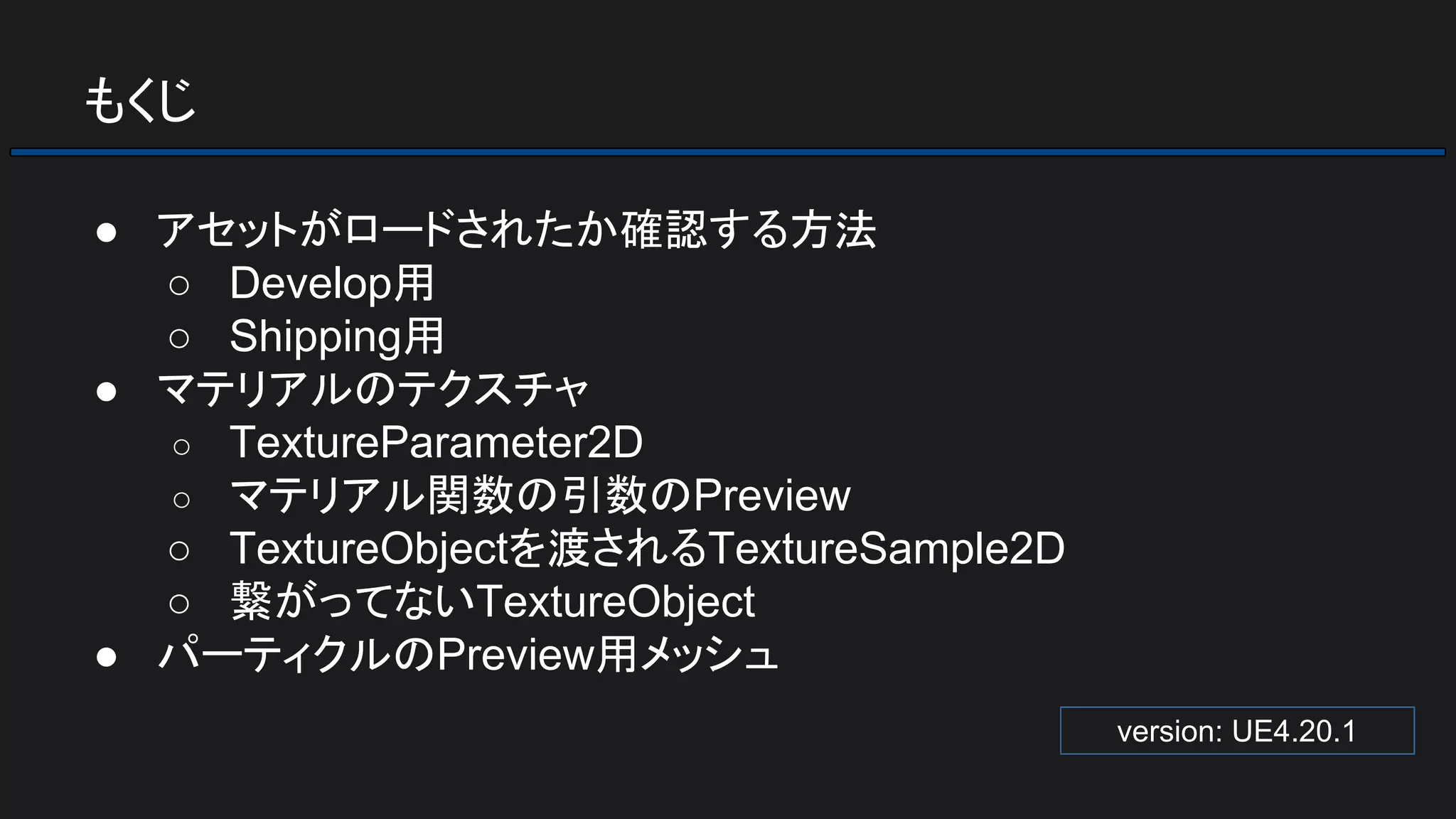

5. もくじ
● アセットがロードされたか確認する方法
○ Develop用
○ Shipping用
● マテリアルのテクスチャ
○ TextureParameter2D
○ マテリアル関数の引数のPreview
○ TextureObjectを渡されるTextureSample2D
○ 繋がってないTextureObject
● パーティクルのPreview用メッシュ
version: UE4.20.1

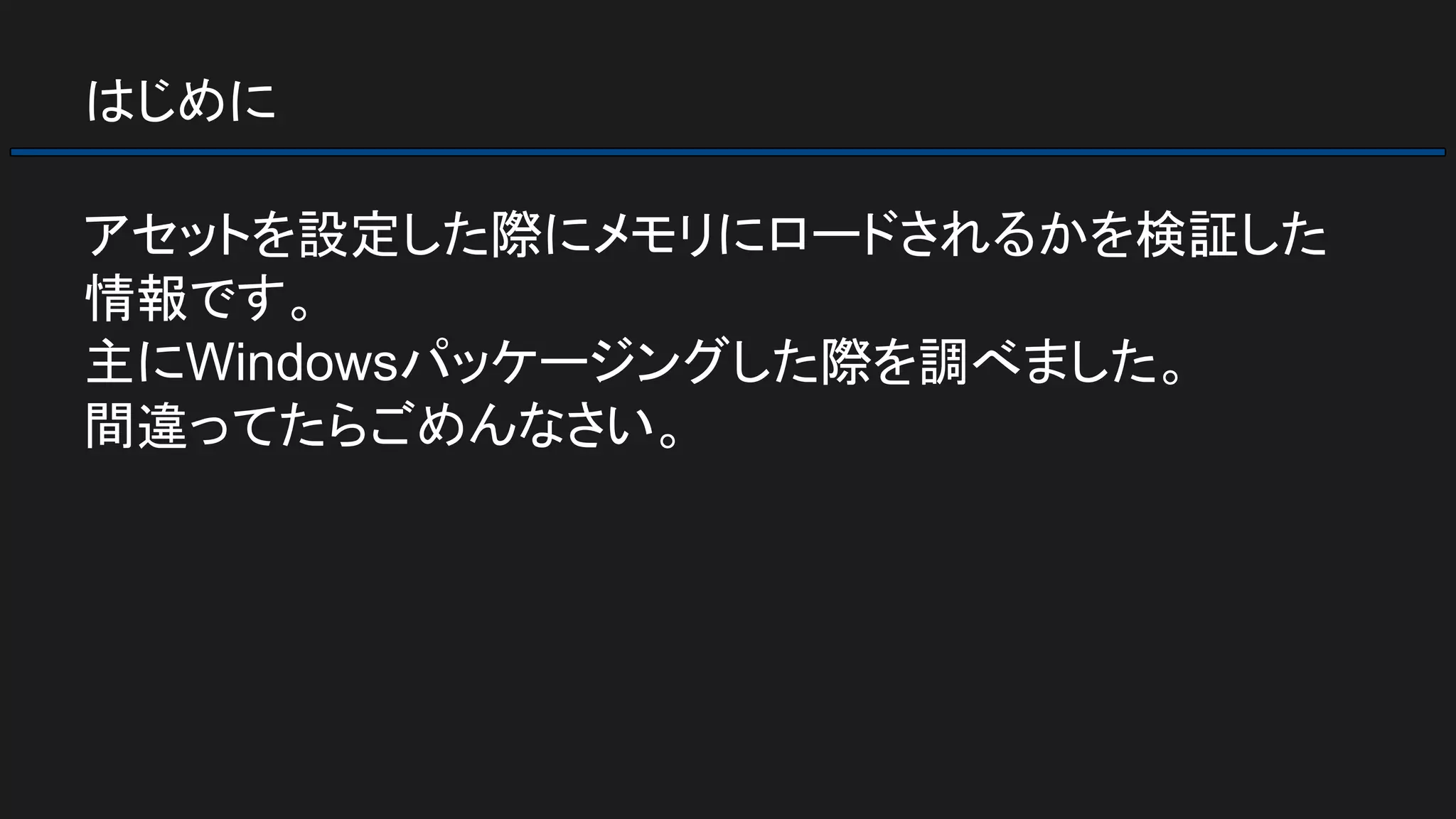

6. はじめに
アセットを設定した際にメモリにロードされるかを検証した
情報です。
主にWindowsパッケージングした際を調べました。
間違ってたらごめんなさい。

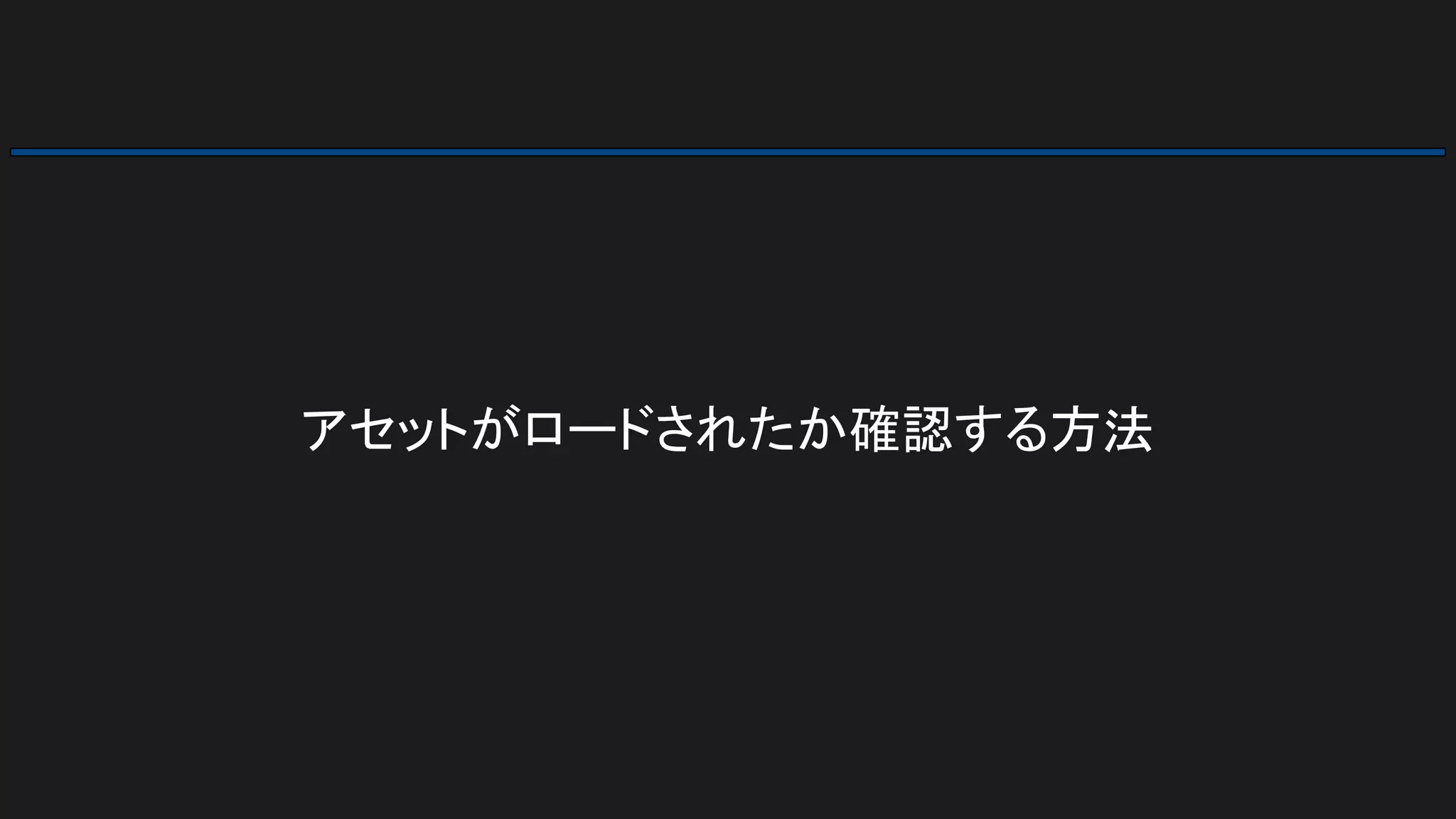

7. アセットがロードされたか確認する方法

8. アセットがロードされたか確認する方法
Develop用

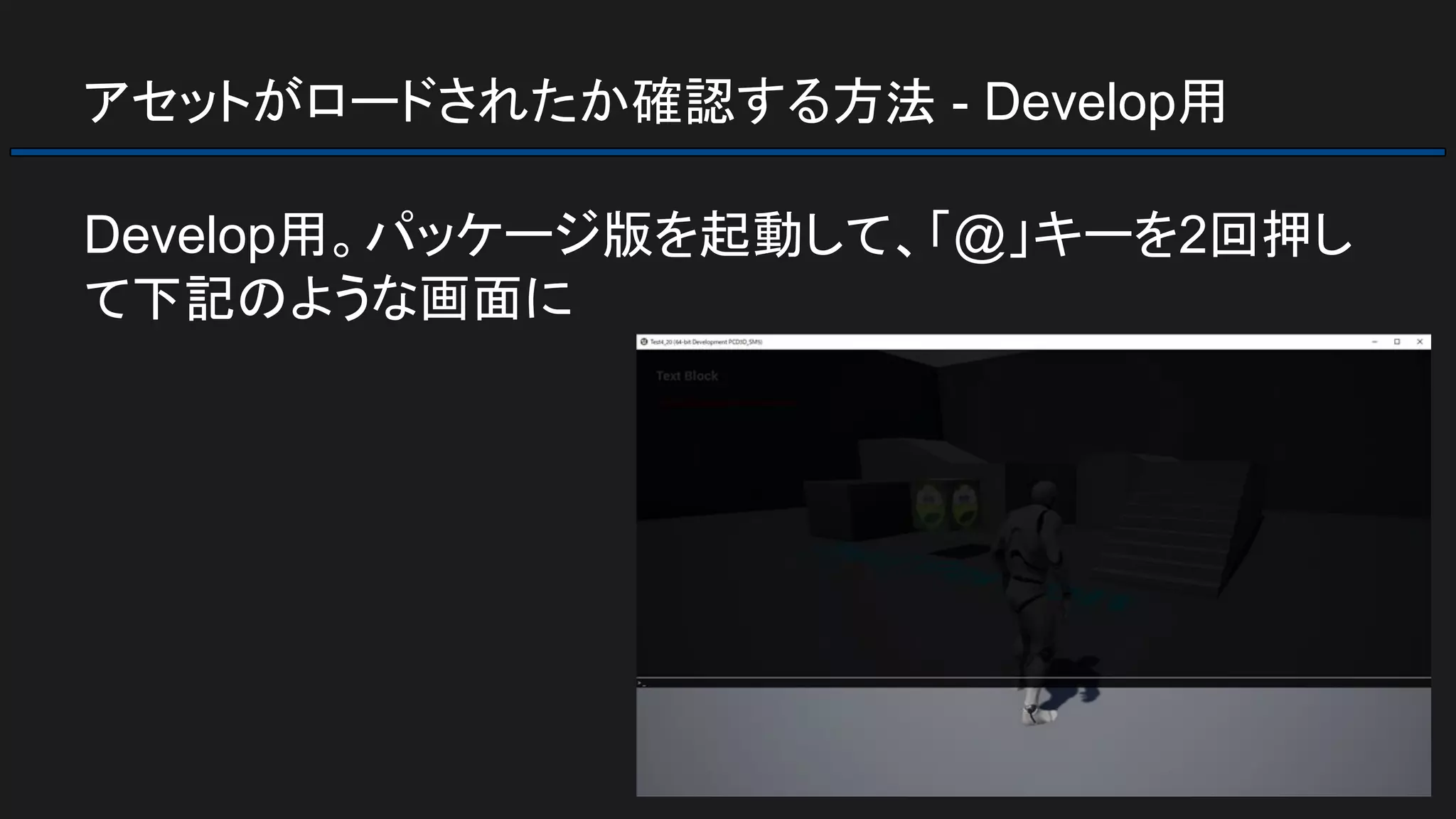

9. アセットがロードされたか確認する方法 - Develop用
Develop用。パッケージ版を起動して、「@」キーを2回押し
て下記のような画面に

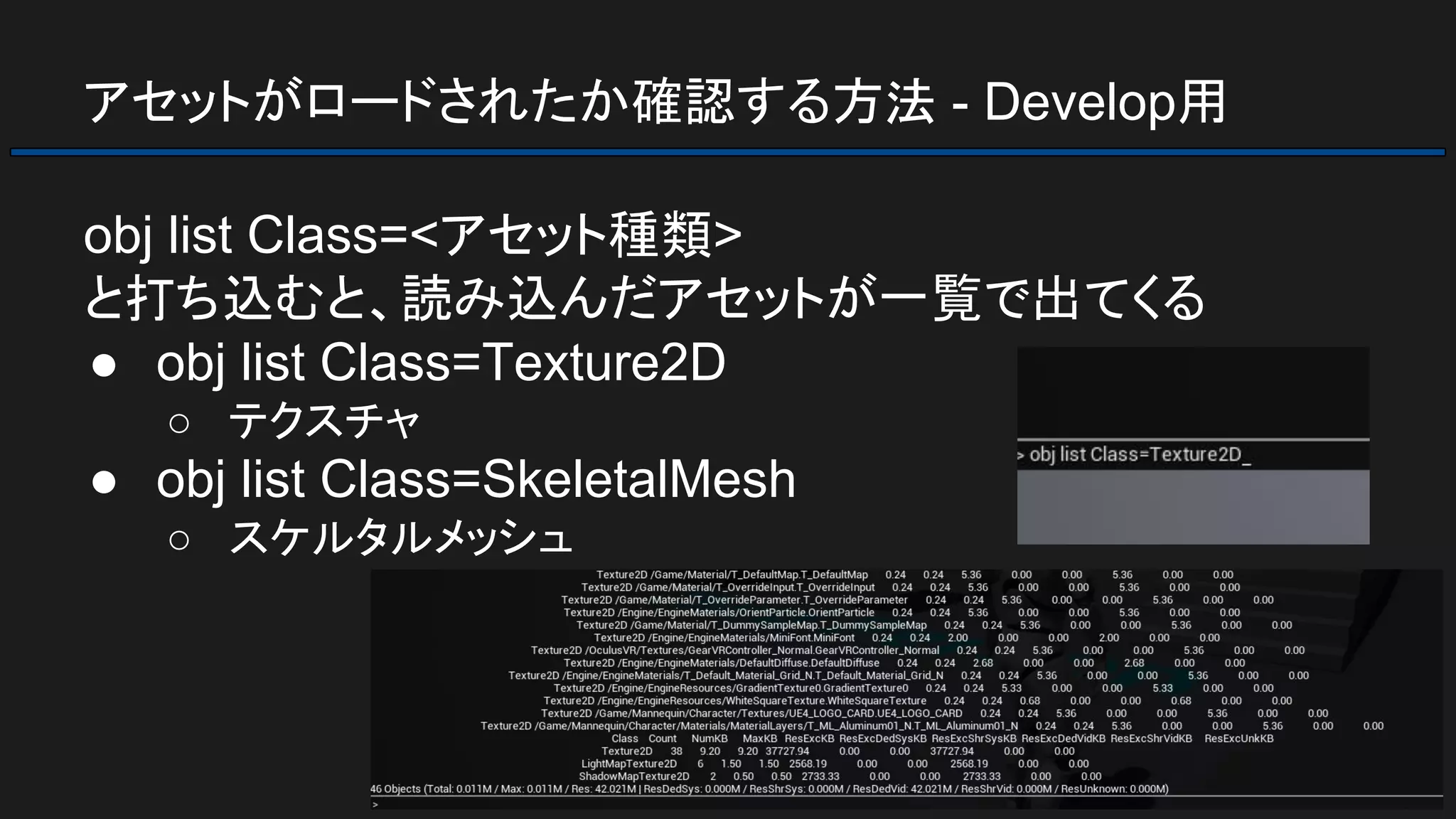

10. アセットがロードされたか確認する方法 - Develop用
obj list Class=<アセット種類>
と打ち込むと、読み込んだアセットが一覧で出てくる
● obj list Class=Texture2D
○ テクスチャ
● obj list Class=SkeletalMesh
○ スケルタルメッシュ

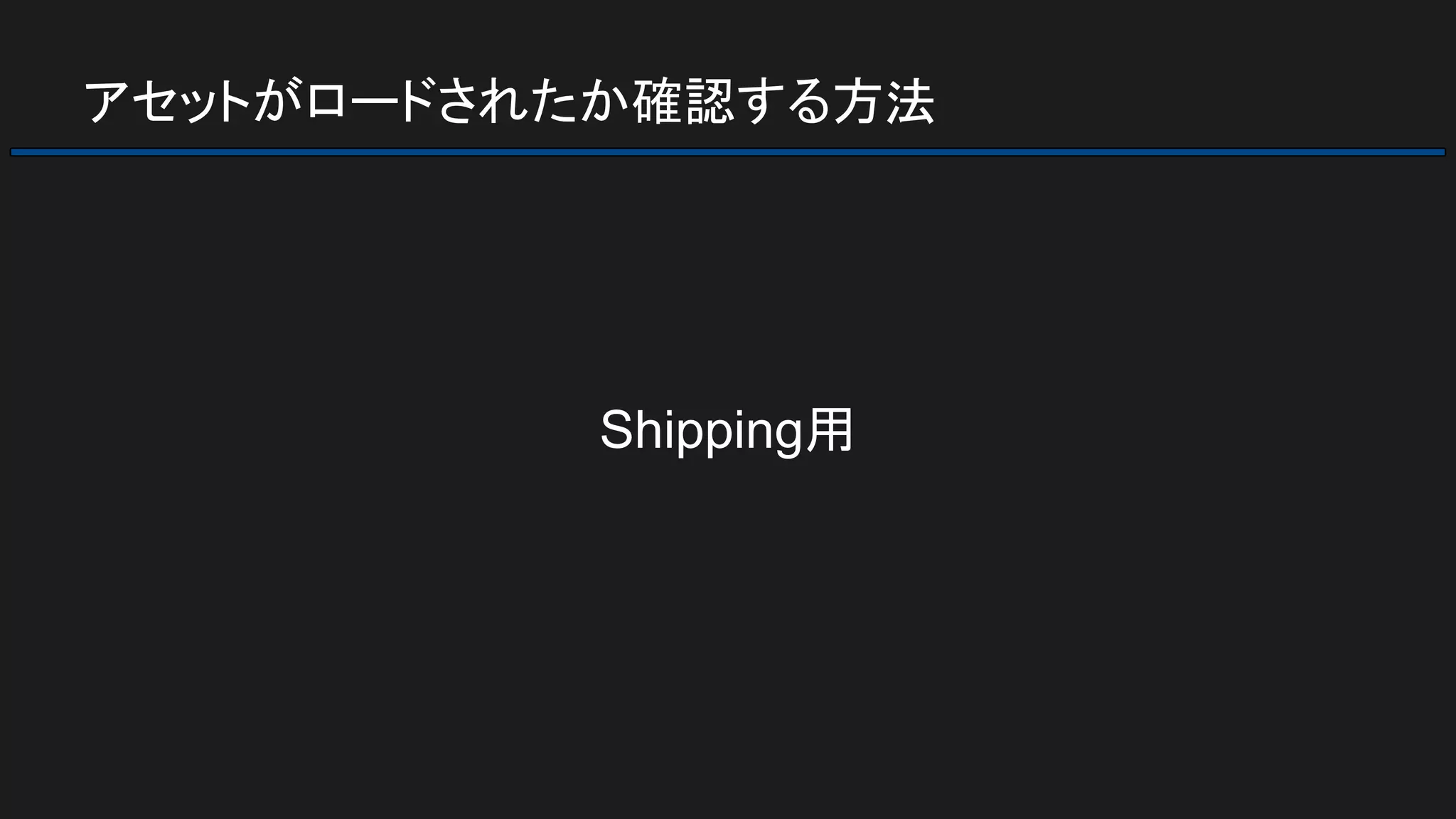

11. アセットがロードされたか確認する方法
Shipping用

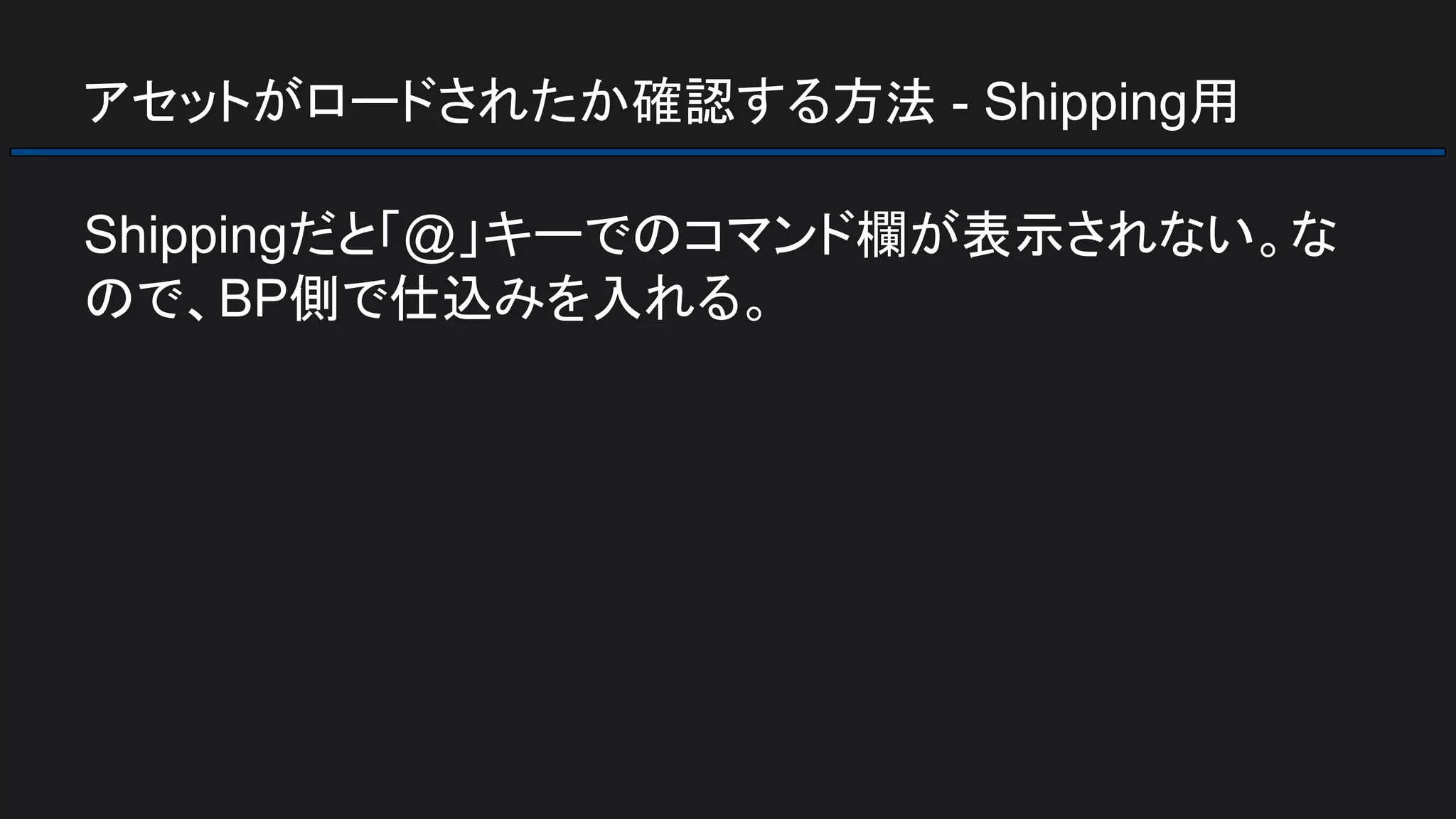

12. アセットがロードされたか確認する方法 - Shipping用
Shippingだと「@」キーでのコマンド欄が表示されない。な
ので、BP側で仕込みを入れる。

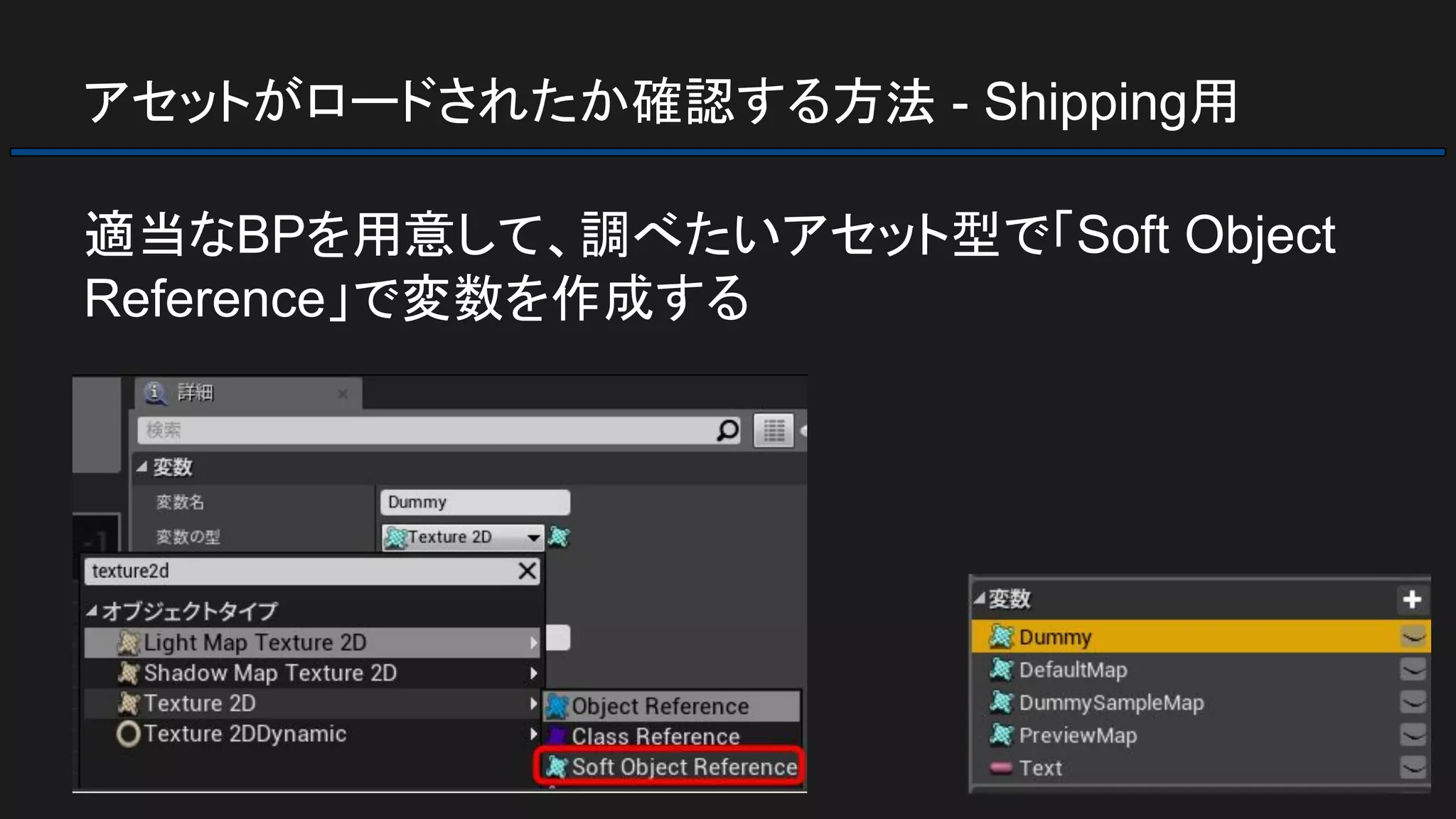

13. アセットがロードされたか確認する方法 - Shipping用
適当なBPを用意して、調べたいアセット型で「Soft Object
Reference」で変数を作成する

14. アセットがロードされたか確認する方法 - Shipping用
BPのGraphに先程の変数を出して、「Resolve Soft
Reference」を使用する。
アセットがロードされていなかったら、Noneが返ってくる。
（ハズ）

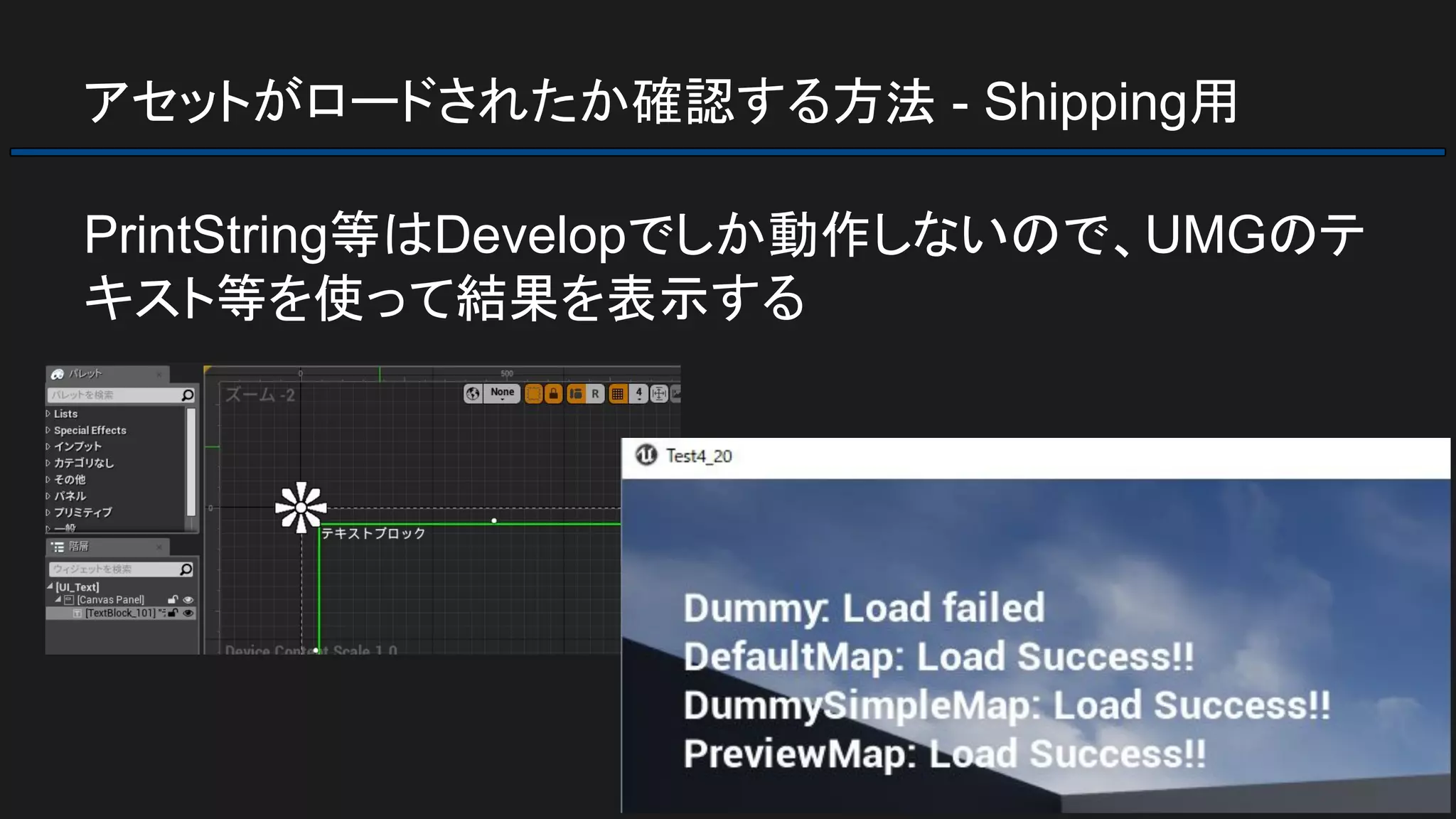

15. アセットがロードされたか確認する方法 - Shipping用
PrintString等はDevelopでしか動作しないので、UMGのテ
キスト等を使って結果を表示する

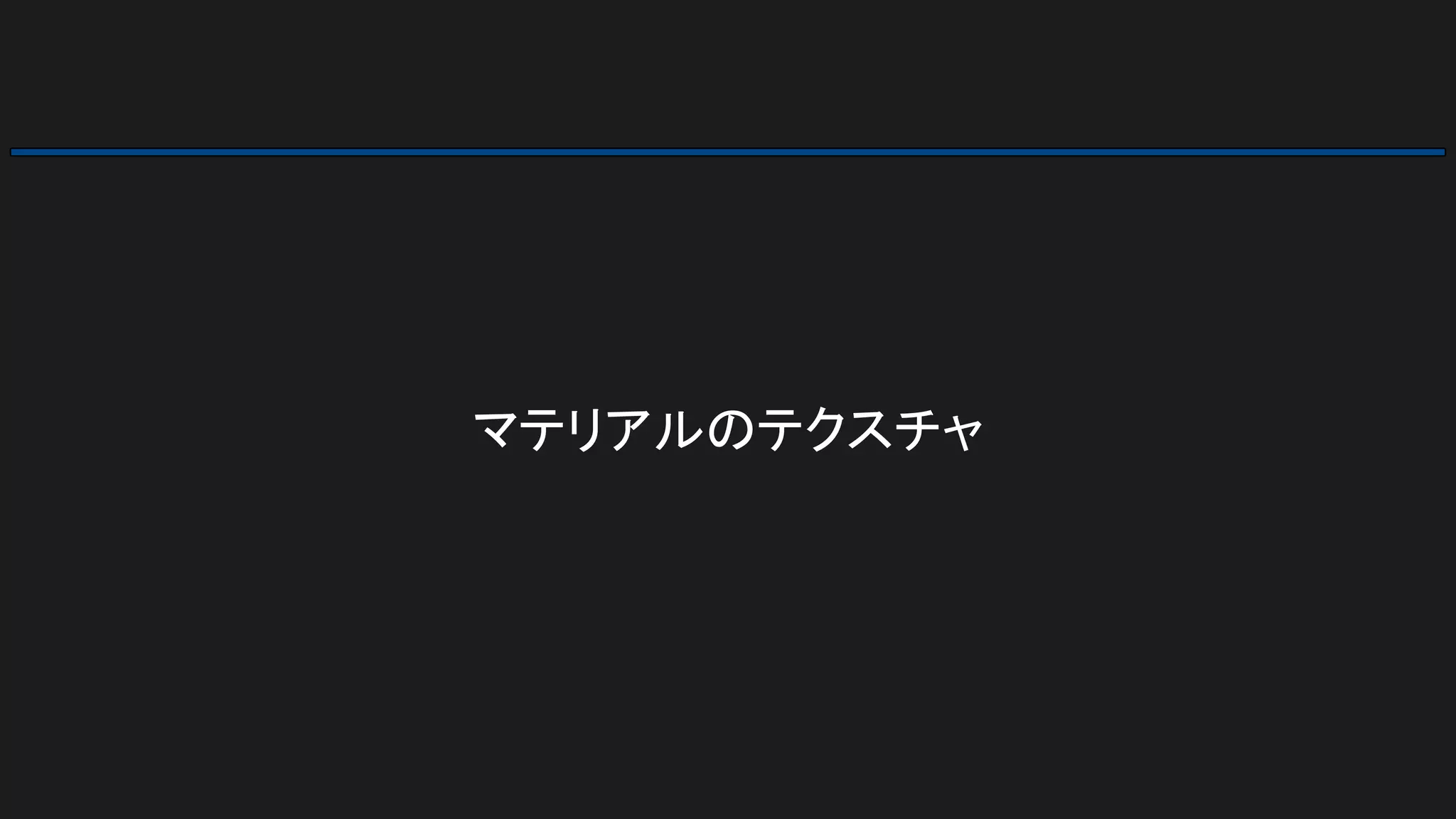

16. マテリアルのテクスチャ

17. マテリアルのテクスチャ
TextureParameter2D

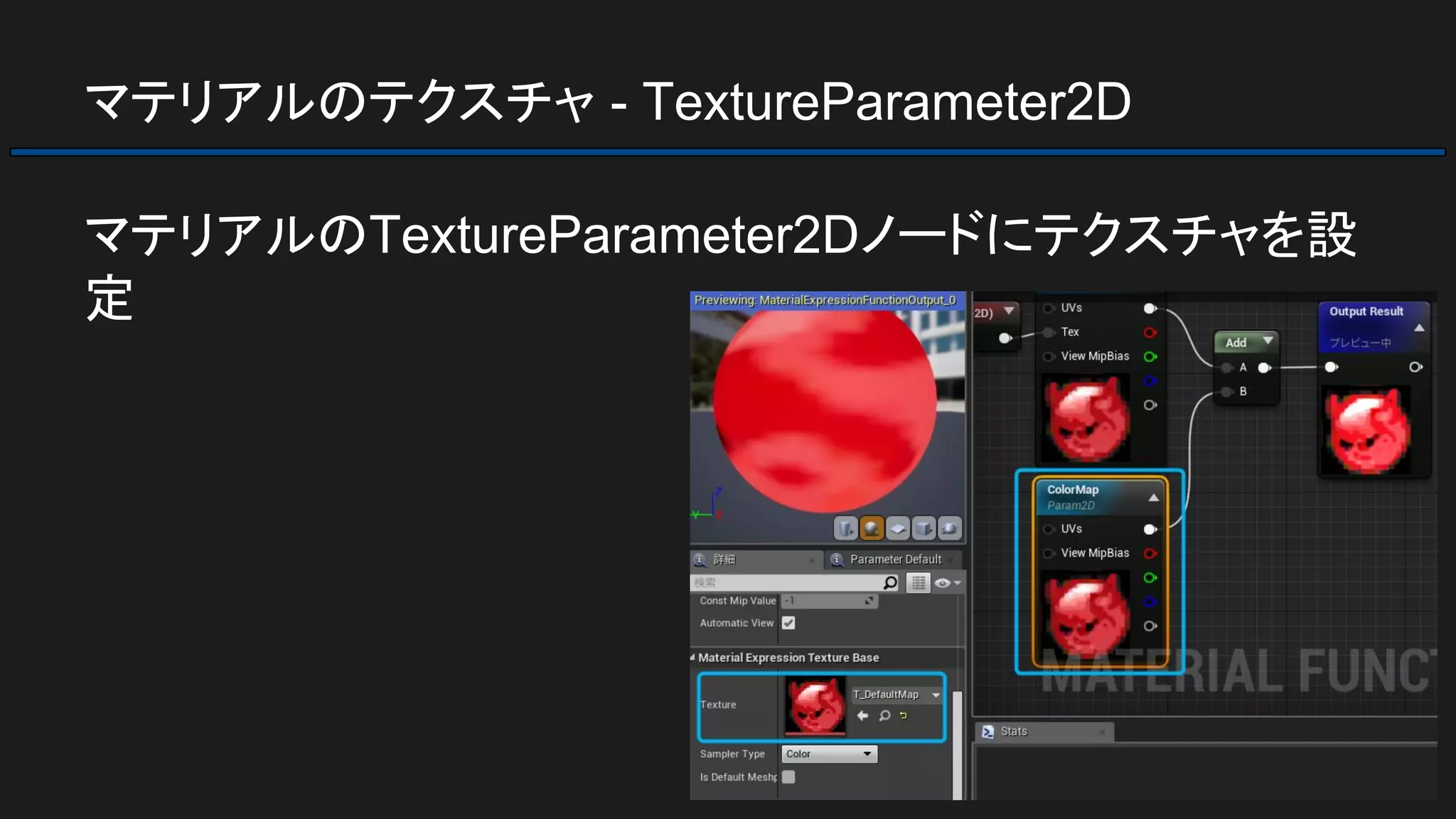

18. マテリアルのテクスチャ - TextureParameter2D
マテリアルのTextureParameter2Dノードにテクスチャを設
定

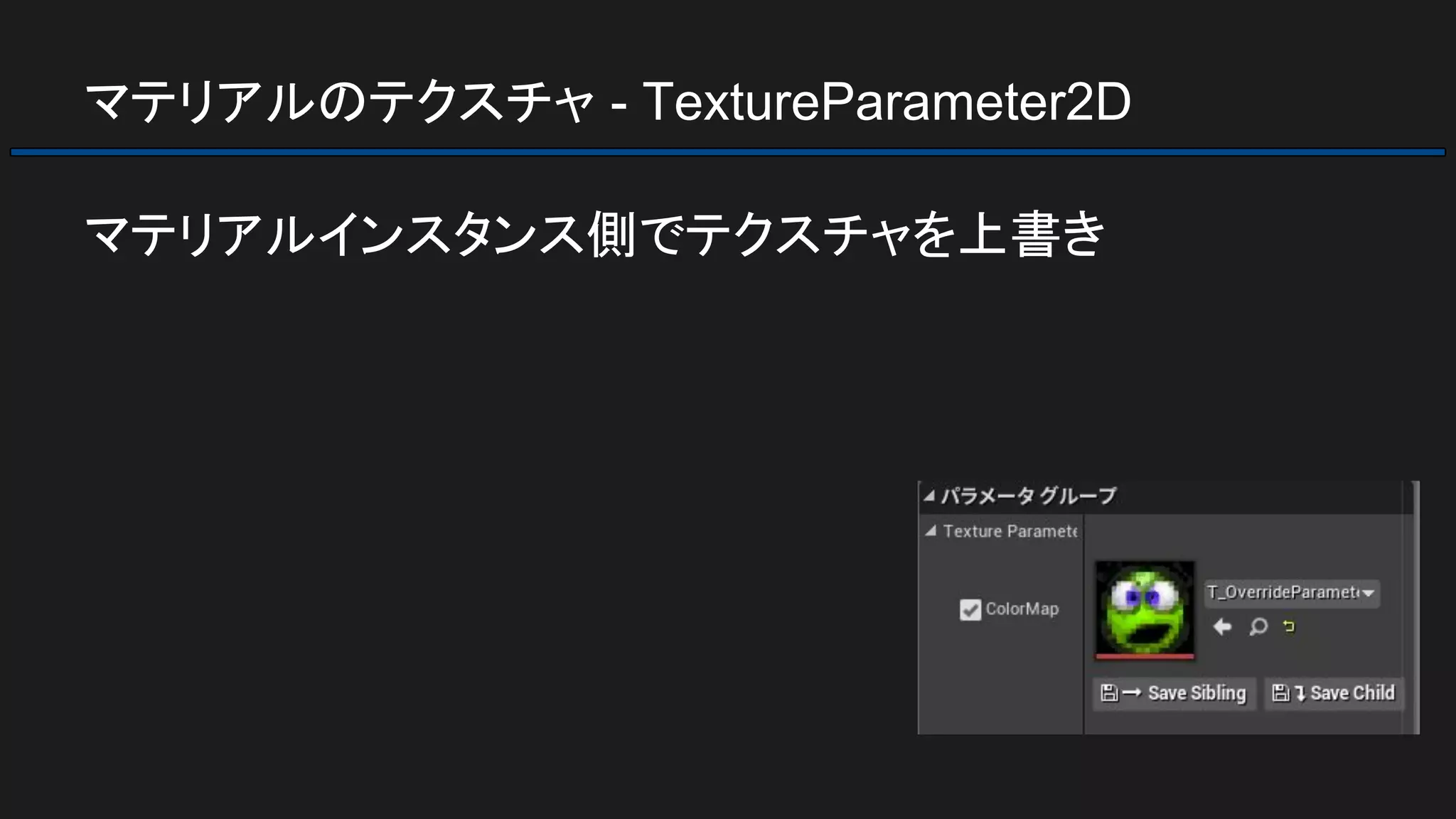

19. マテリアルのテクスチャ - TextureParameter2D
マテリアルインスタンス側でテクスチャを上書き

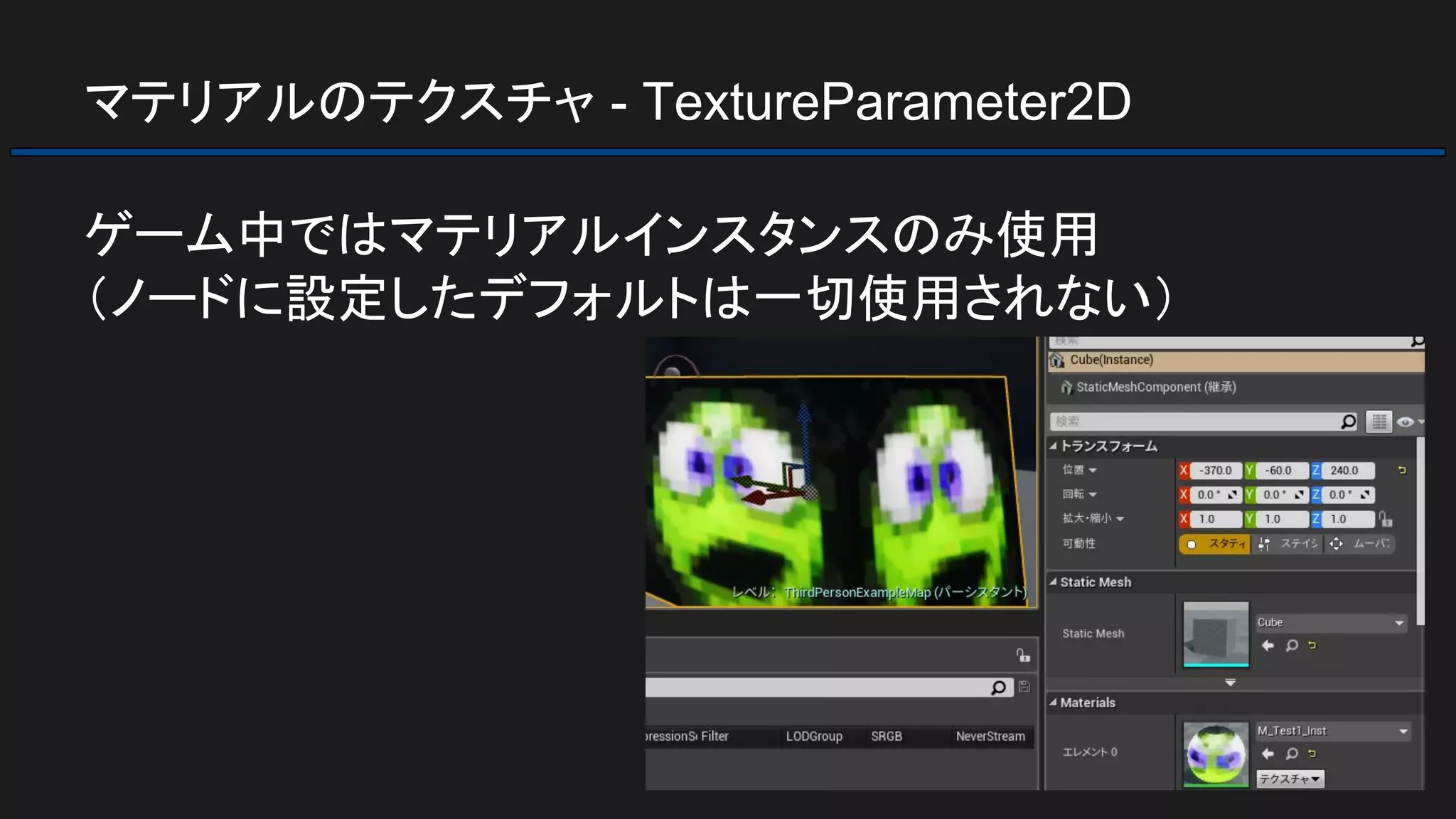

20. マテリアルのテクスチャ - TextureParameter2D
ゲーム中ではマテリアルインスタンスのみ使用
（ノードに設定したデフォルトは一切使用されない）

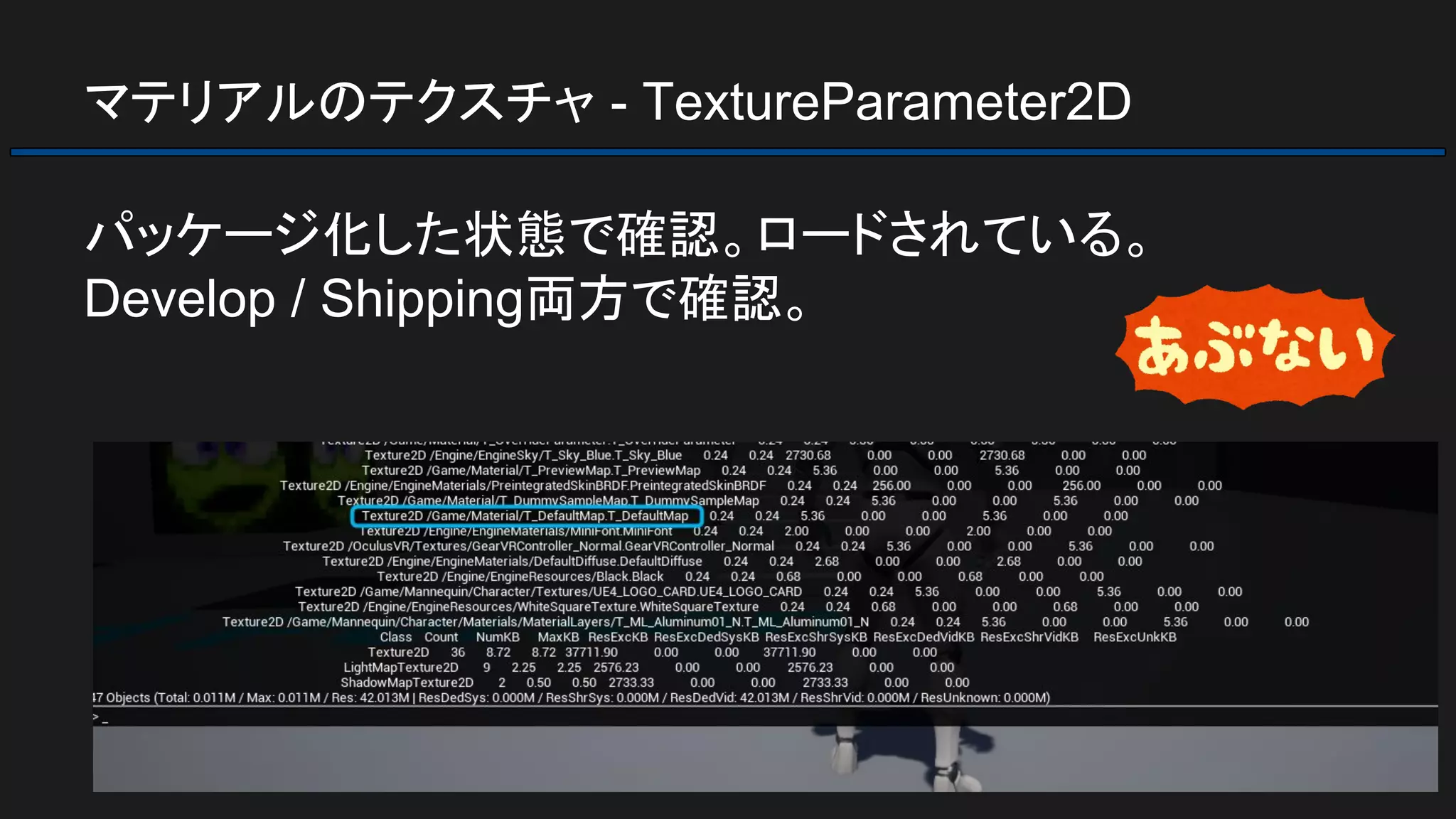

21. マテリアルのテクスチャ - TextureParameter2D
パッケージ化した状態で確認。ロードされている。
Develop / Shipping両方で確認。

22. マテリアルのテクスチャ - TextureParameter2D
マテリアルインスタンスで上書き前提の
TextureParameter2Dノードならダミー用の小さいテクス
チャを設定しておきましょう

23. マテリアルのテクスチャ
マテリアル関数の引数のPreview

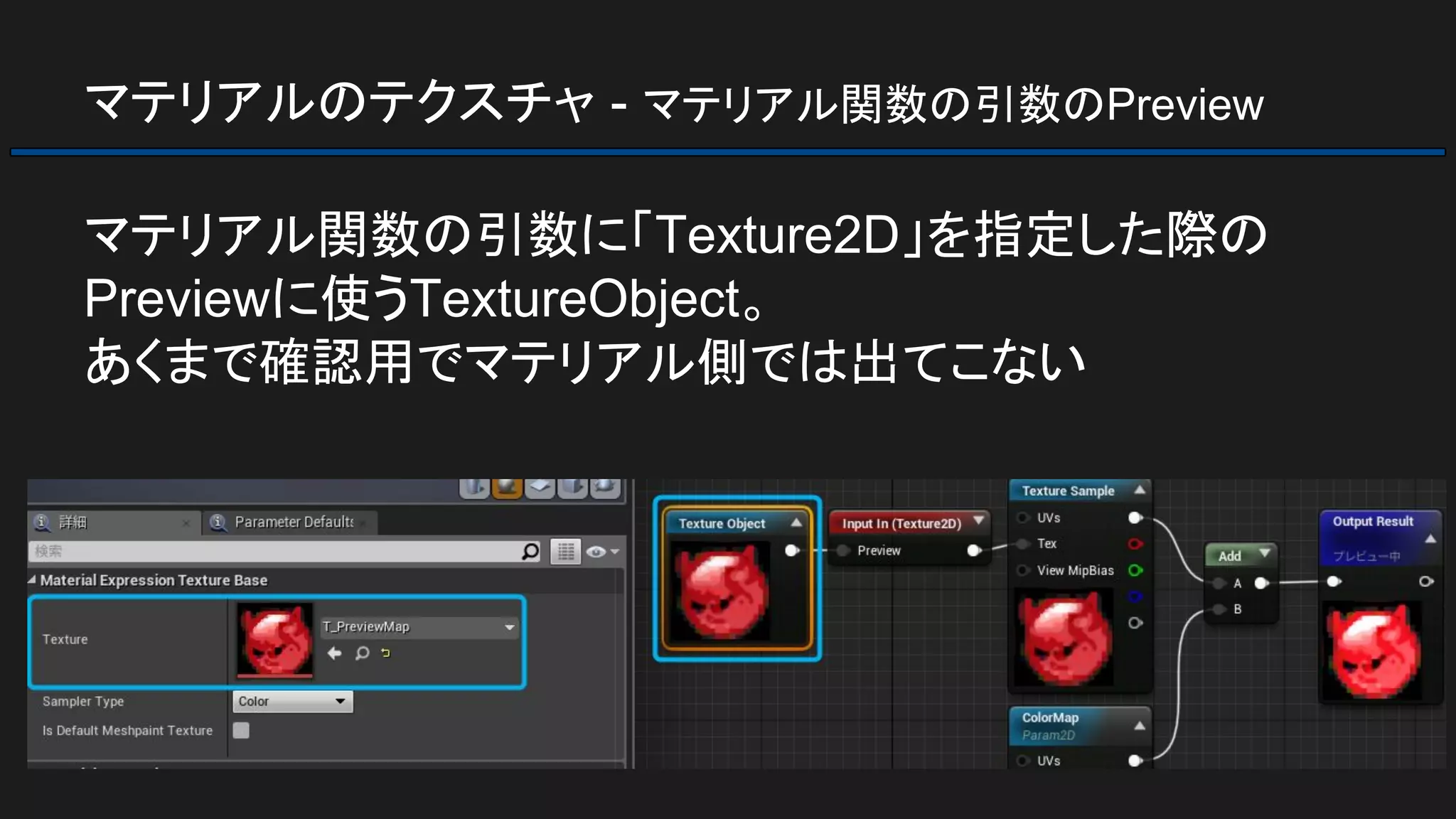

24. マテリアルのテクスチャ - マテリアル関数の引数のPreview
マテリアル関数の引数に「Texture2D」を指定した際の
Previewに使うTextureObject。
あくまで確認用でマテリアル側では出てこない

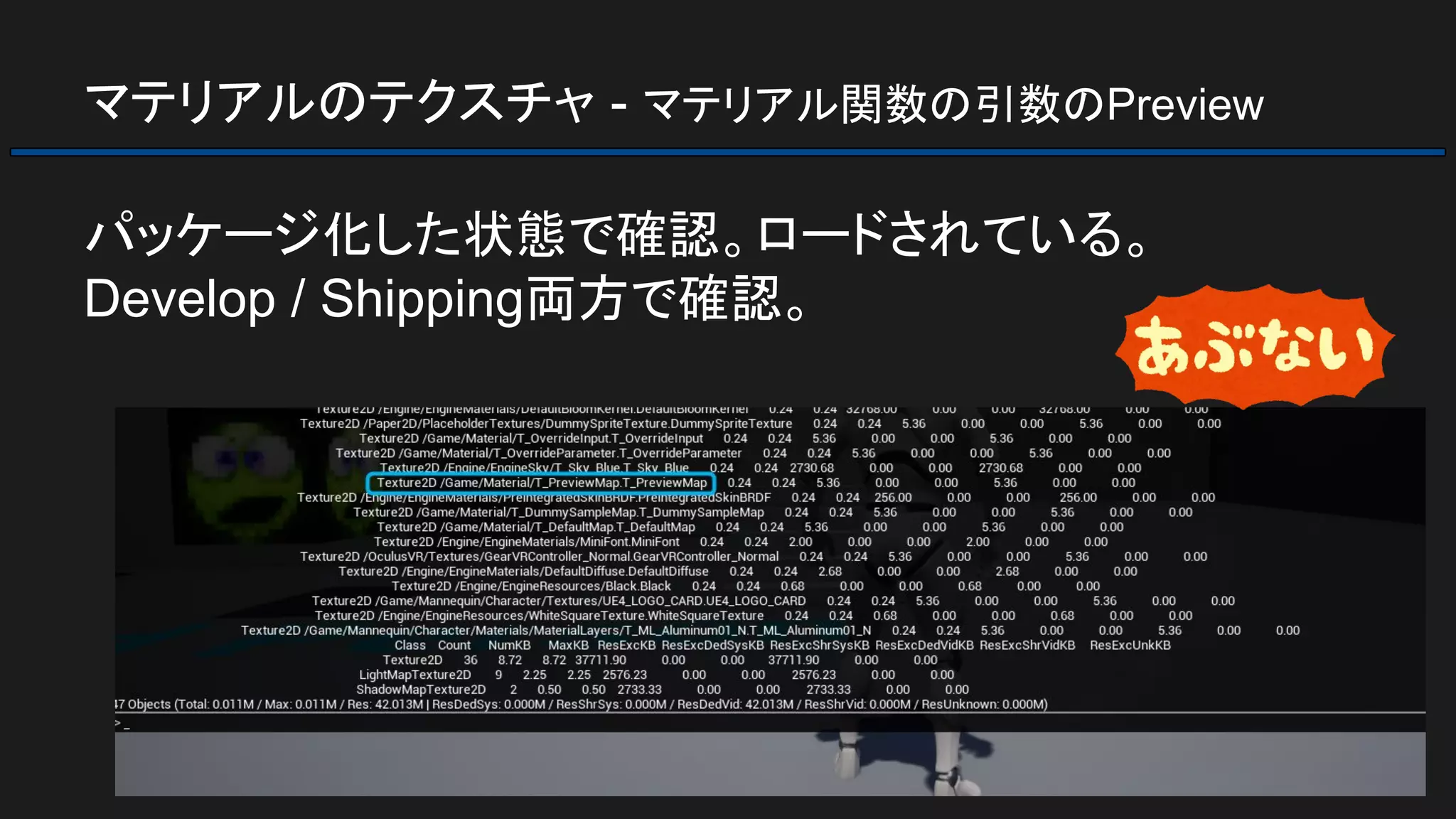

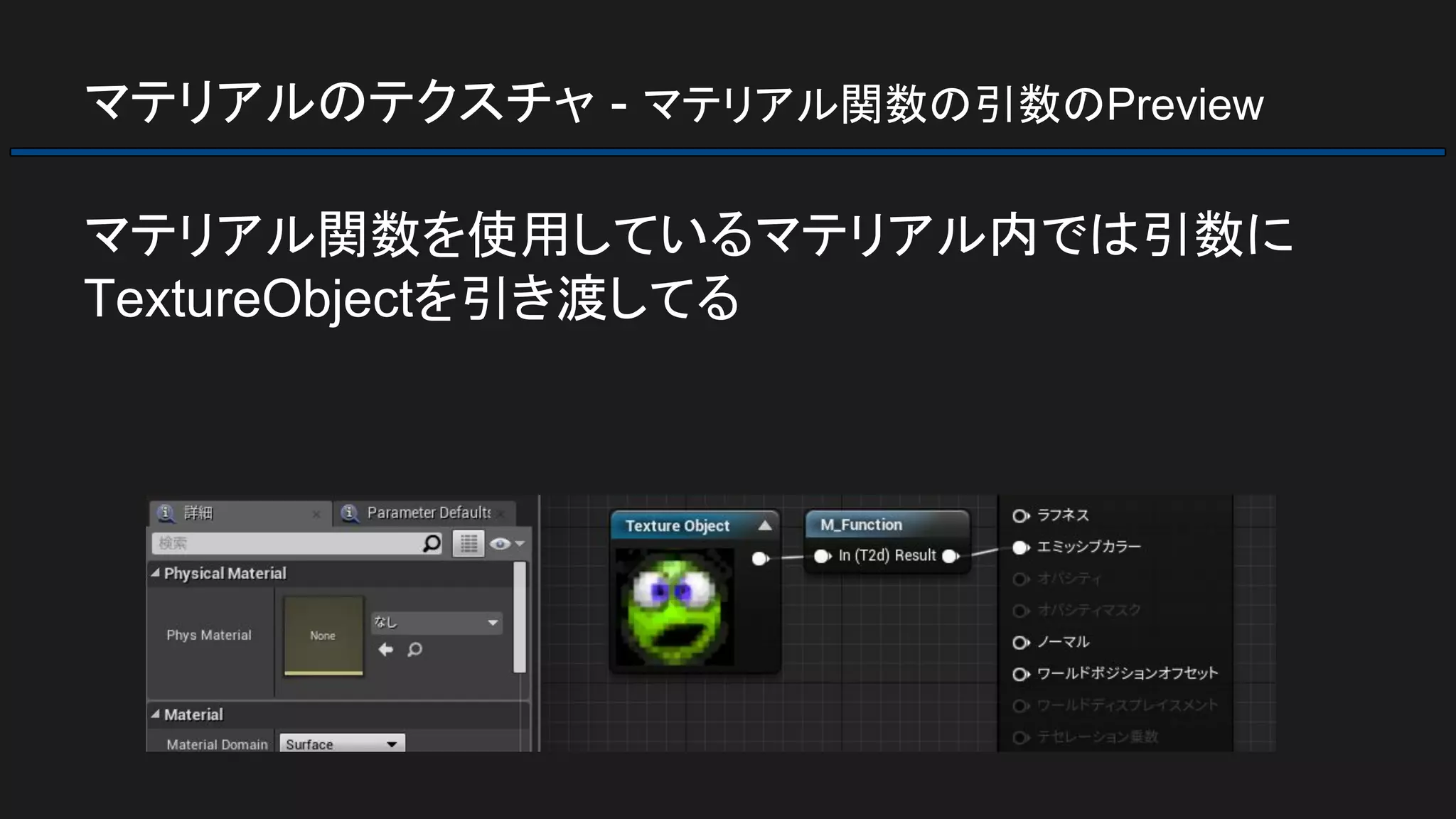

25. マテリアルのテクスチャ - マテリアル関数の引数のPreview
マテリアル関数を使用しているマテリアル内では引数に
TextureObjectを引き渡してる

26. マテリアルのテクスチャ - マテリアル関数の引数のPreview
パッケージ化した状態で確認。ロードされている。
Develop / Shipping両方で確認。

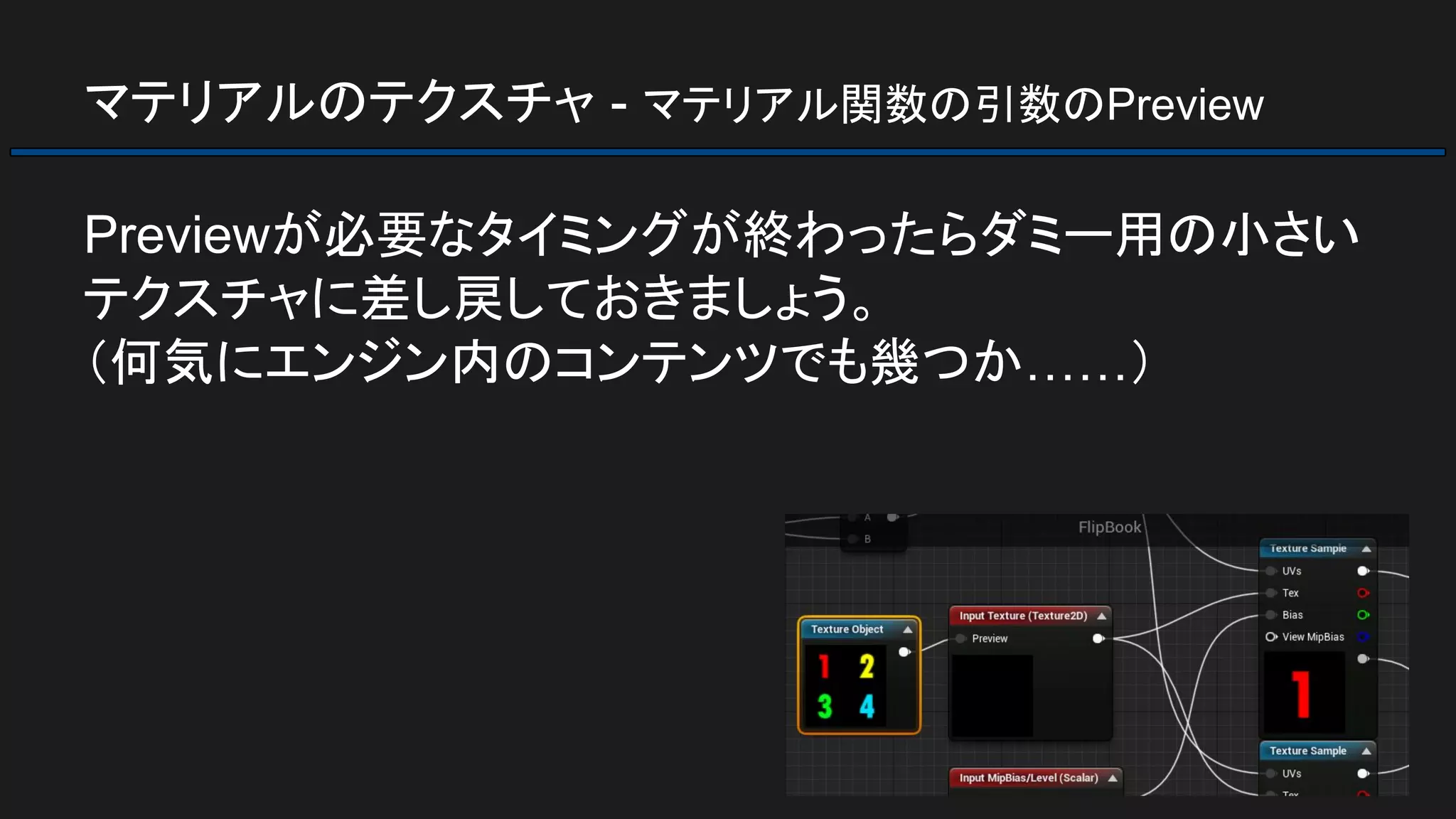

27. マテリアルのテクスチャ - マテリアル関数の引数のPreview
Previewが必要なタイミングが終わったらダミー用の小さい
テクスチャに差し戻しておきましょう。
（何気にエンジン内のコンテンツでも幾つか……）

28. マテリアルのテクスチャ
TextureObjectを渡されるTextureSample2D

29. マテリアルのテクスチャ - TextureObjectを渡されるTextureSample2D
TextureSample2Dノードにテクスチャを設定。
けどTexピンでTextureObjectを受け取っている場合。
プレビューにすら一切出てこない。

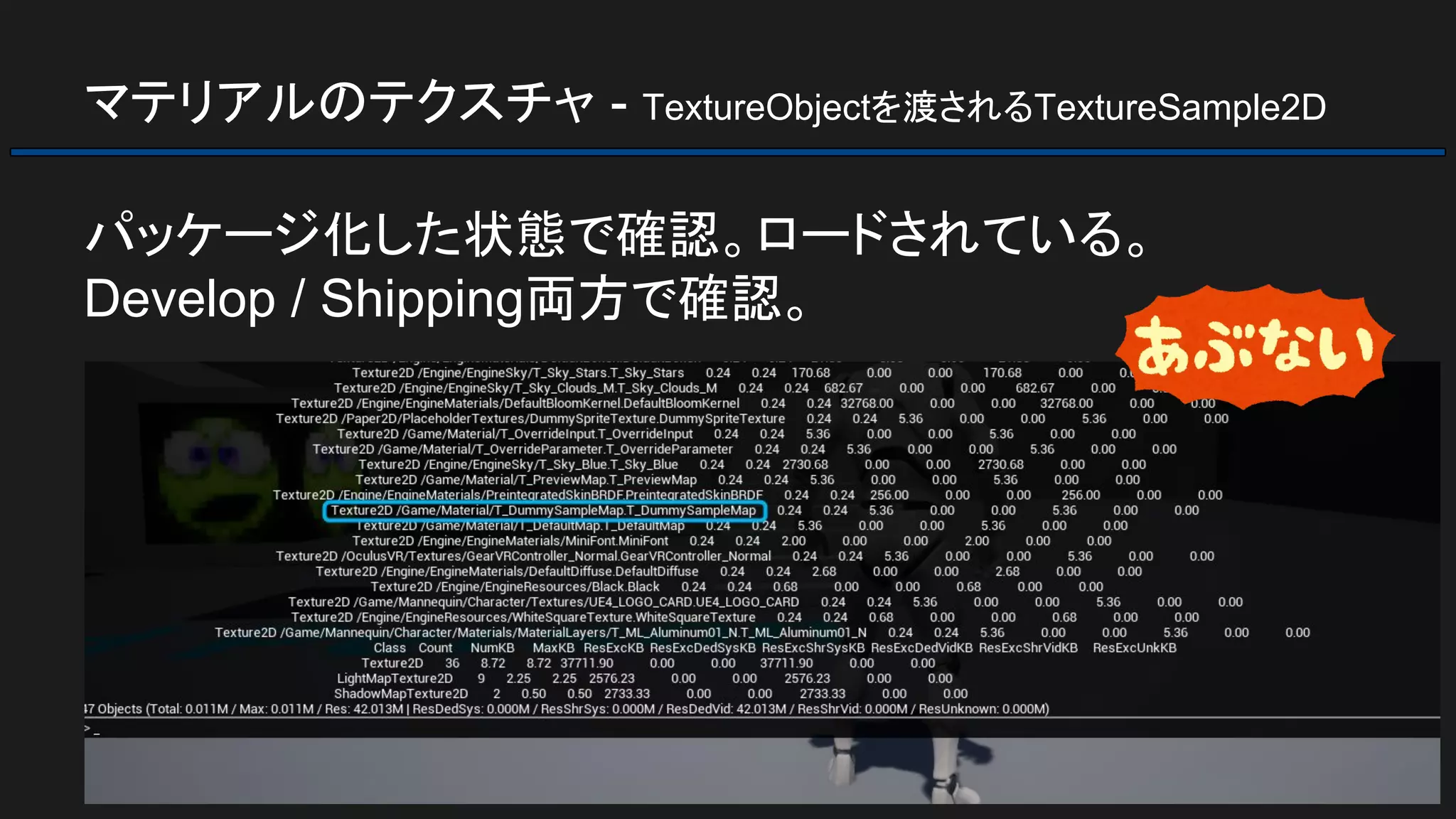

30. マテリアルのテクスチャ - TextureObjectを渡されるTextureSample2D
パッケージ化した状態で確認。ロードされている。
Develop / Shipping両方で確認。

31. マテリアルのテクスチャ - TextureObjectを渡されるTextureSample2D
TextureSampleノードでテストした後、引数を追加してTex
ピン繋ぐとか良くある。注意しましょう

32. マテリアルのテクスチャ
繋がってないTextureObject

33. マテリアルのテクスチャ - 繋がってないTextureObject
そもそも何にも繋がってないTextureObjectノード

34. マテリアルのテクスチャ - 繋がってないTextureObject
パッケージ化した状態で確認。ロードされている。
Develop / Shipping両方で確認。

35. マテリアルのテクスチャ - 繋がってないTextureObject
グラフを作り直した際に、古いのを置いておく等も駄目。
繋がっていないから、と油断せずに気をつけよう。

36. マテリアルのテクスチャ
ちなみにこれら４パターンとも、
ReferenceViewerを見ると参
照が繋がっている。

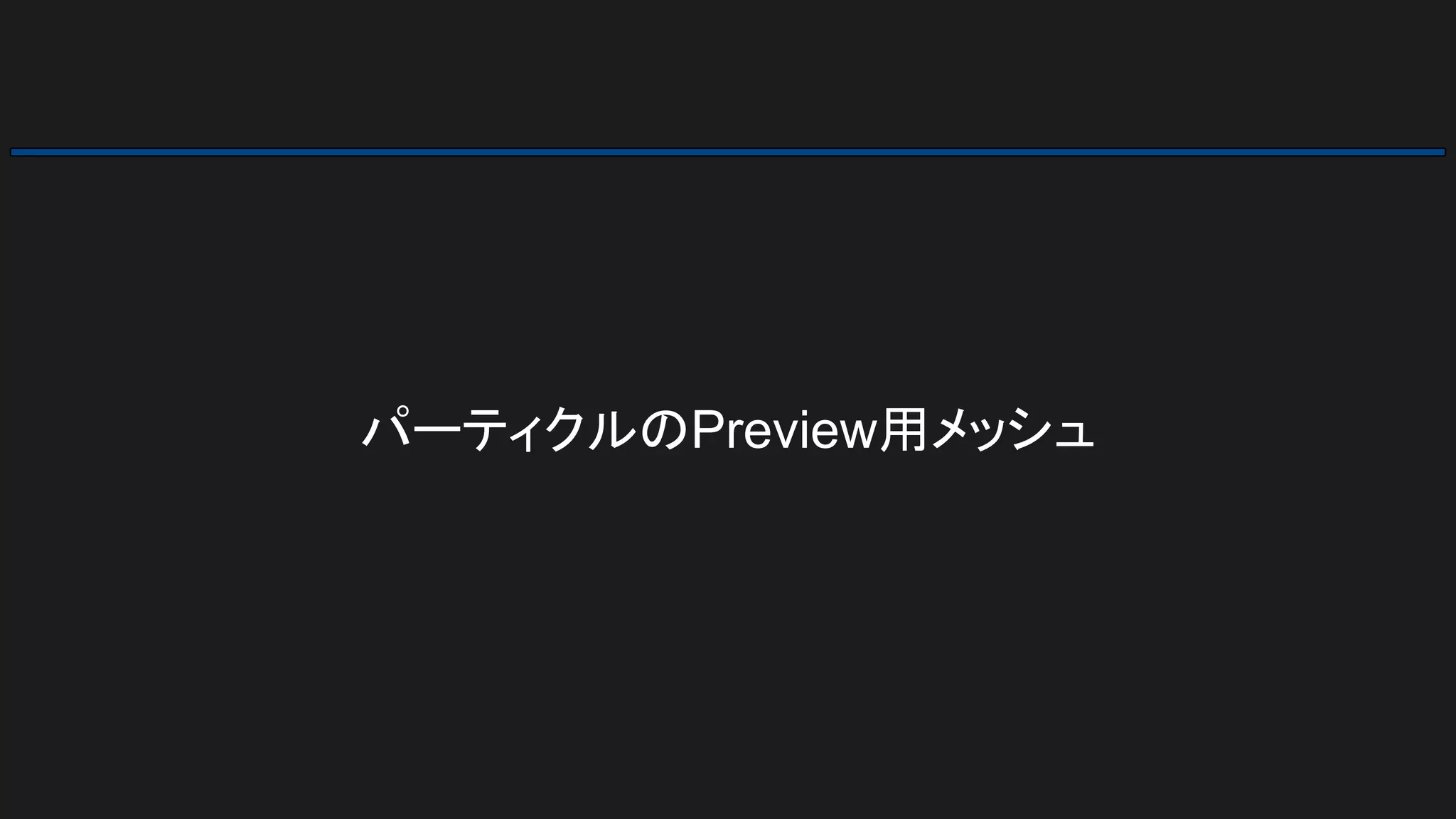

37. パーティクルのPreview用メッシュ

38. パーティクルのPreview用メッシュ
パーティクルシステムの「Skel Vert/Surf Location」モ
ジュールには確認用の
メッシュ設定枠がある

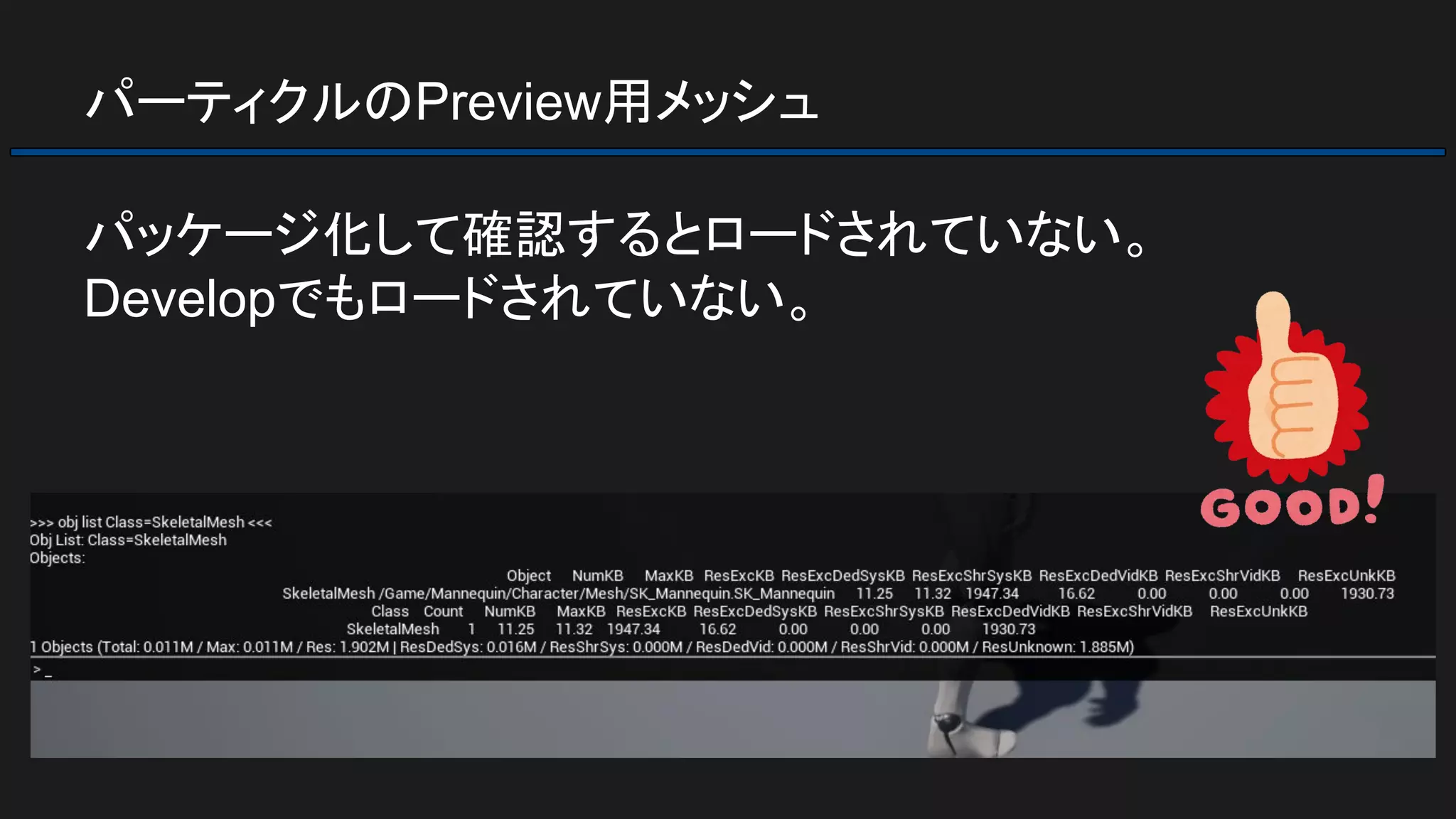

39. パーティクルのPreview用メッシュ
パッケージ化して確認するとロードされていない。
Developでもロードされていない。

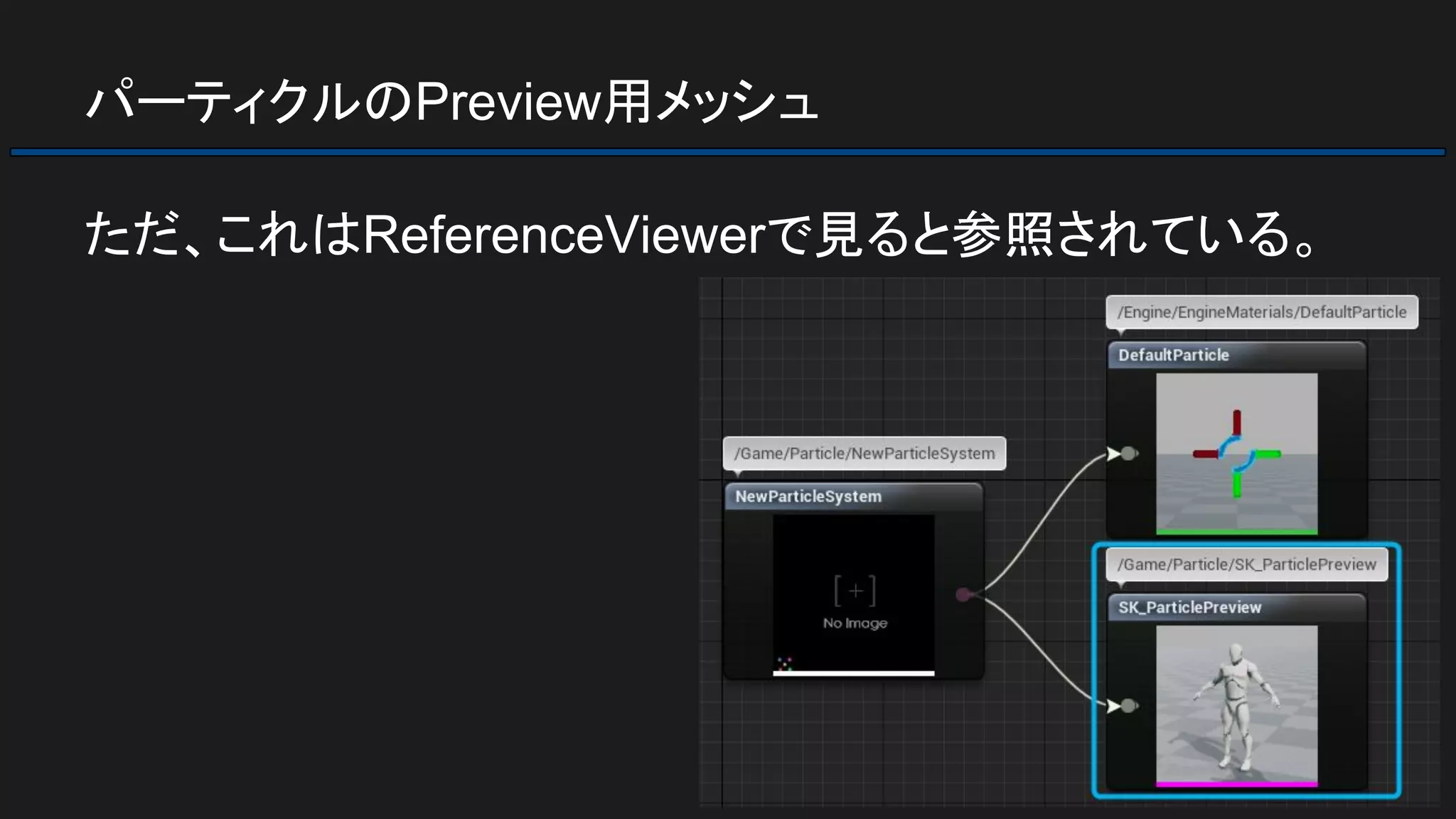

40. パーティクルのPreview用メッシュ
ただ、これはReferenceViewerで見ると参照されている。

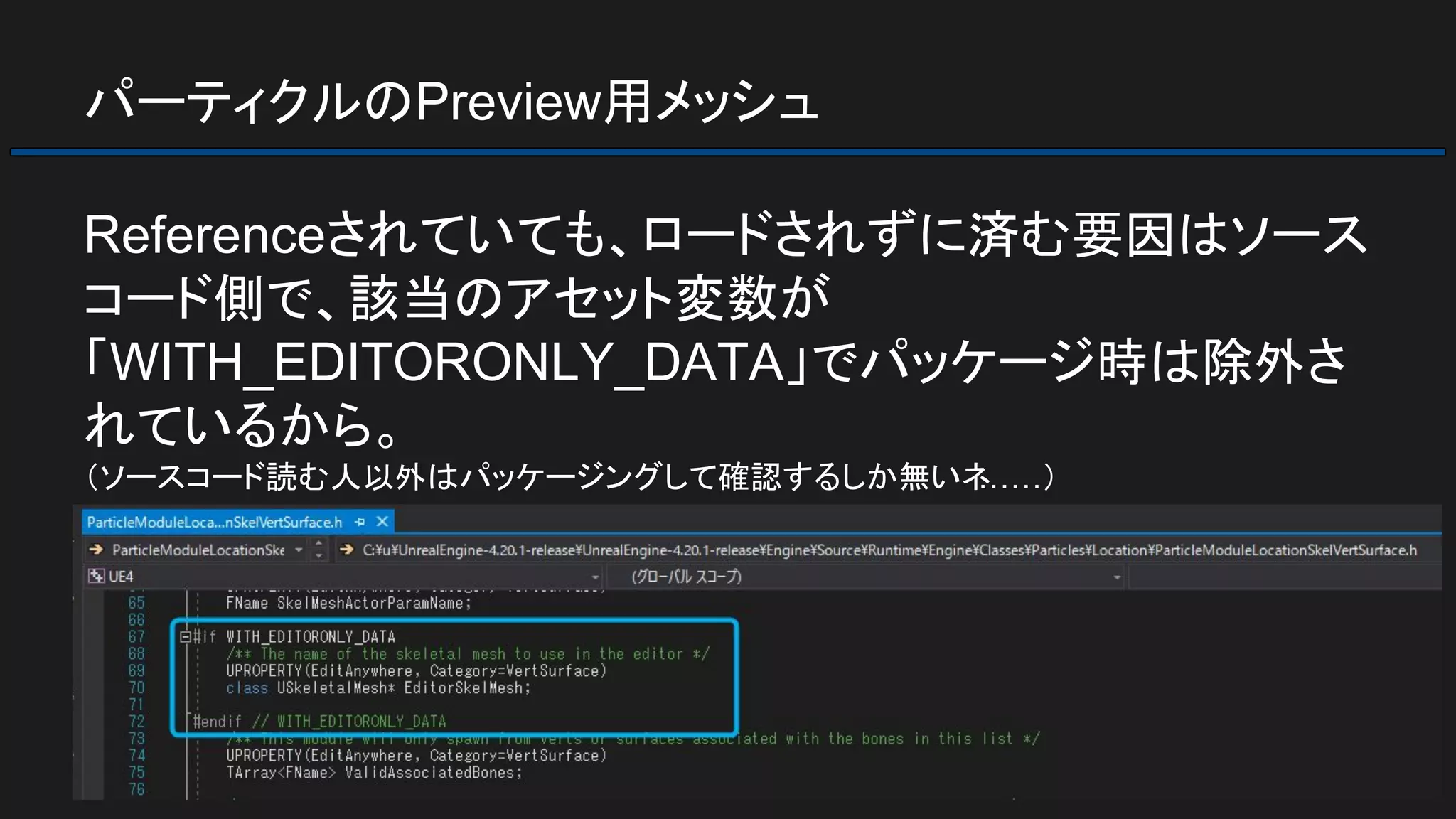

41. パーティクルのPreview用メッシュ
Referenceされていても、ロードされずに済む要因はソース
コード側で、該当のアセット変数が
「WITH_EDITORONLY_DATA」でパッケージ時は除外さ
れているから。
（ソースコード読む人以外はパッケージングして確認するしか無いネ……）

42. まとめ

43. まとめ
● マテリアル内のテクスチャは気をつける
○ 大抵使ってなくてもアウト
○ 間違って入っても大丈夫なダミー用の極小テクスチャを用意し
ておく
● 基本的にReferenceViewerで確認して繋がっていたら
パッケージ化しても駄目
○ パーティクルのEditor用メッシュとか例外は有り

44. 以上！
