[CEDEC2018] UE4アニメーションシステム総おさらい
- 1. アニメーションシステム総おさらい Epic Games Japan/ Support Engineer Yutaro Sawada
- 2. 自己紹介 Epic Games Japan SupportEngineer 澤田 祐太朗 2
- 3.
- 4.
- 5.
- 6.

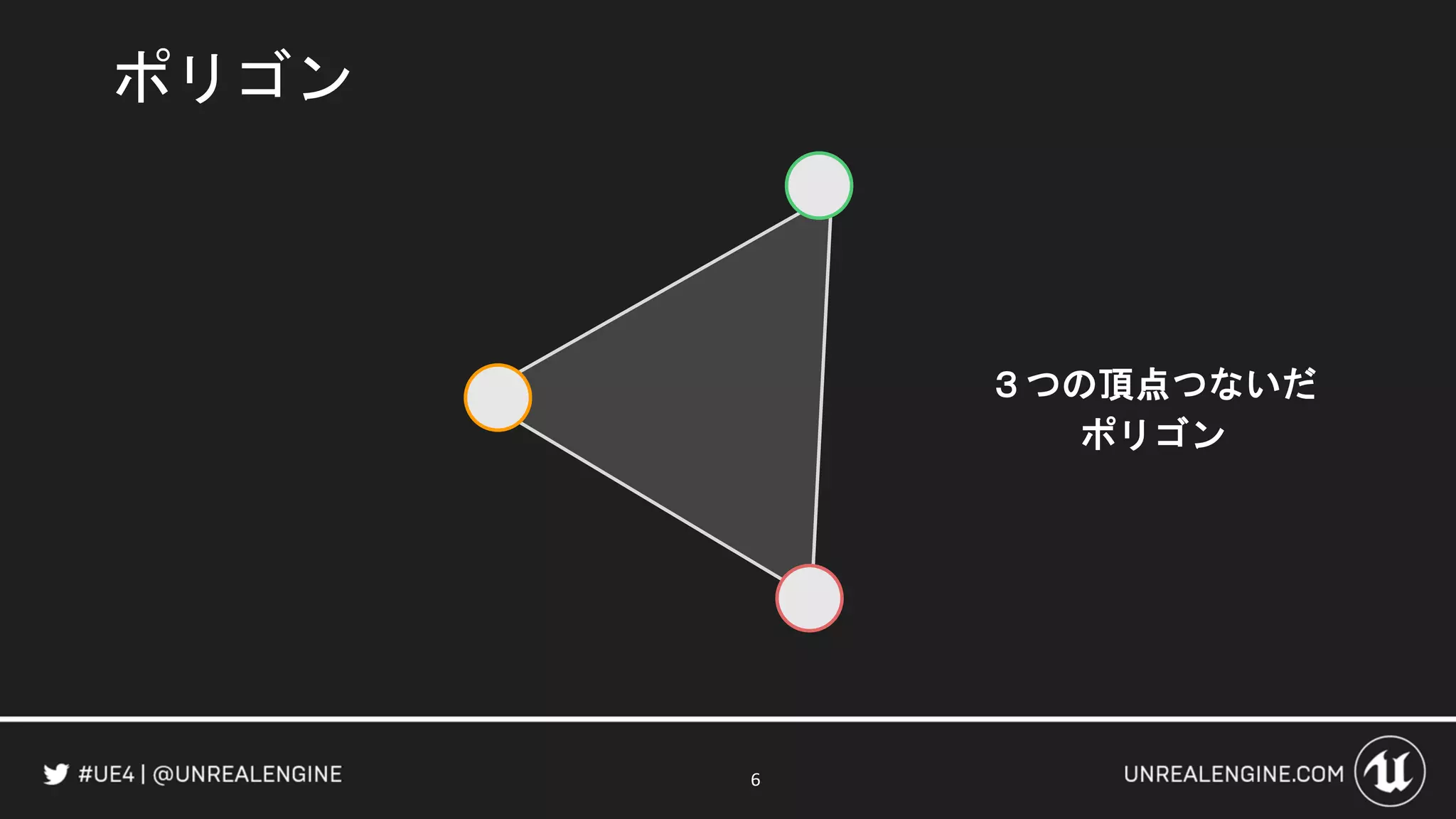

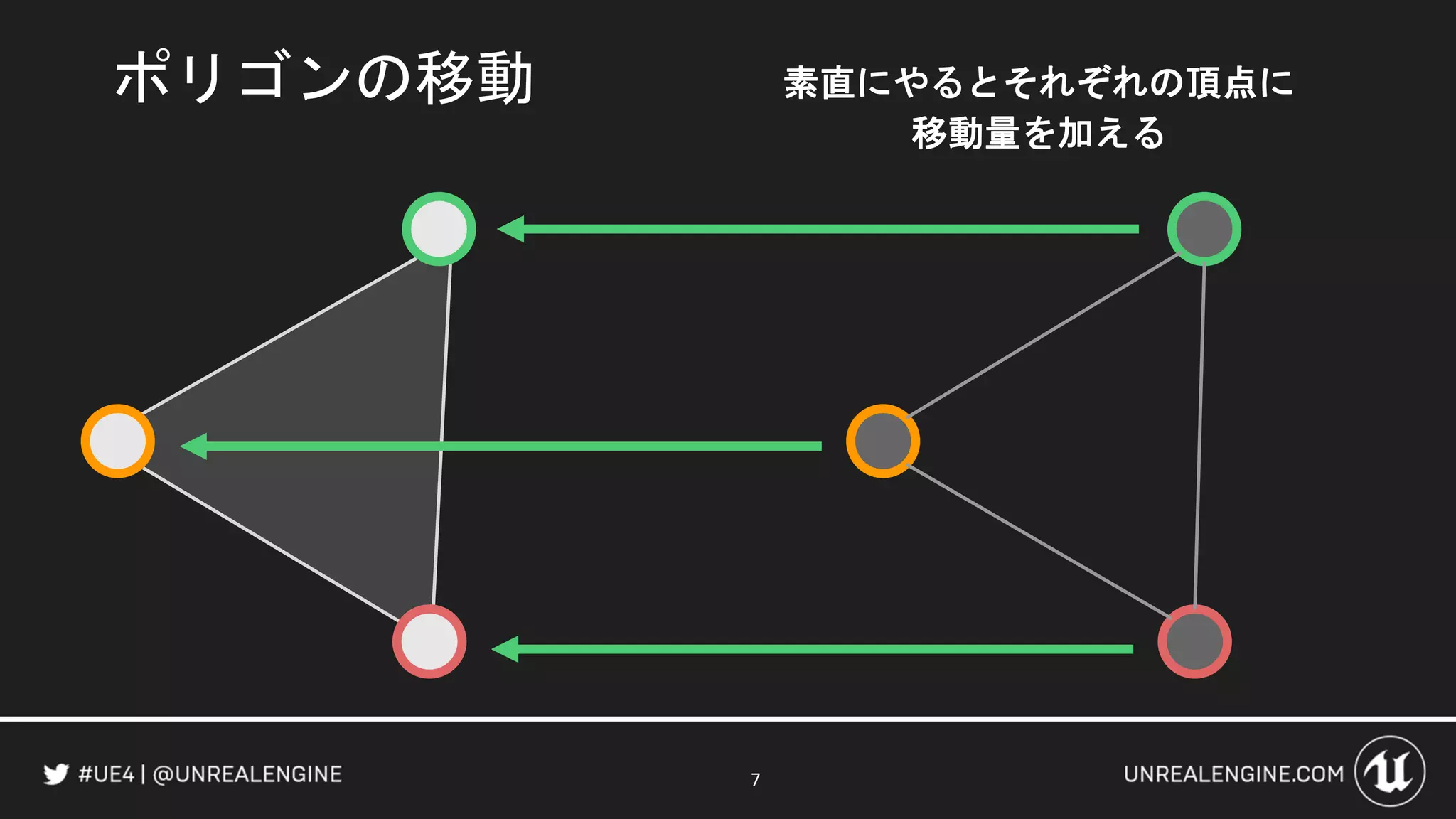

- 7.

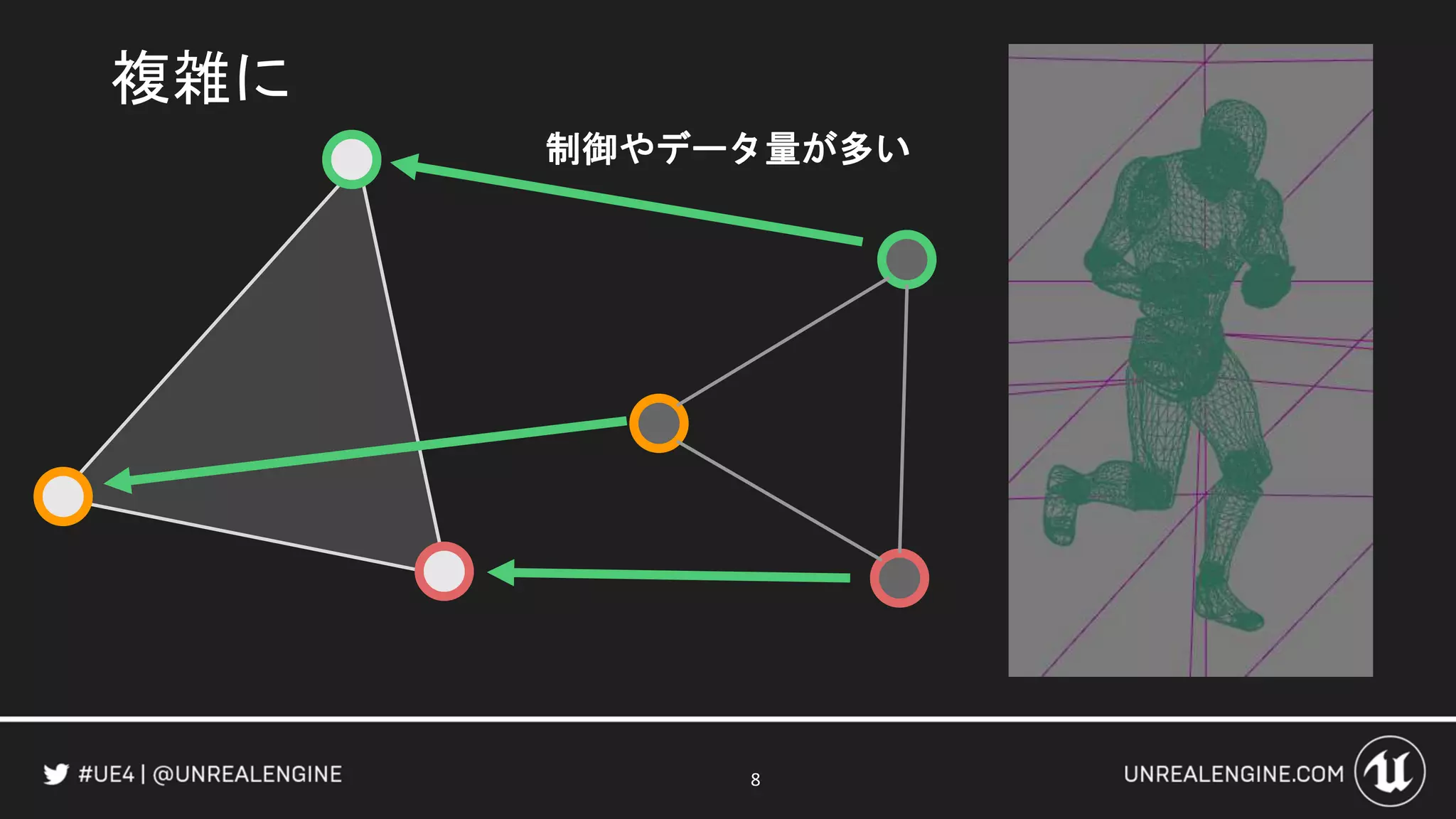

- 8.

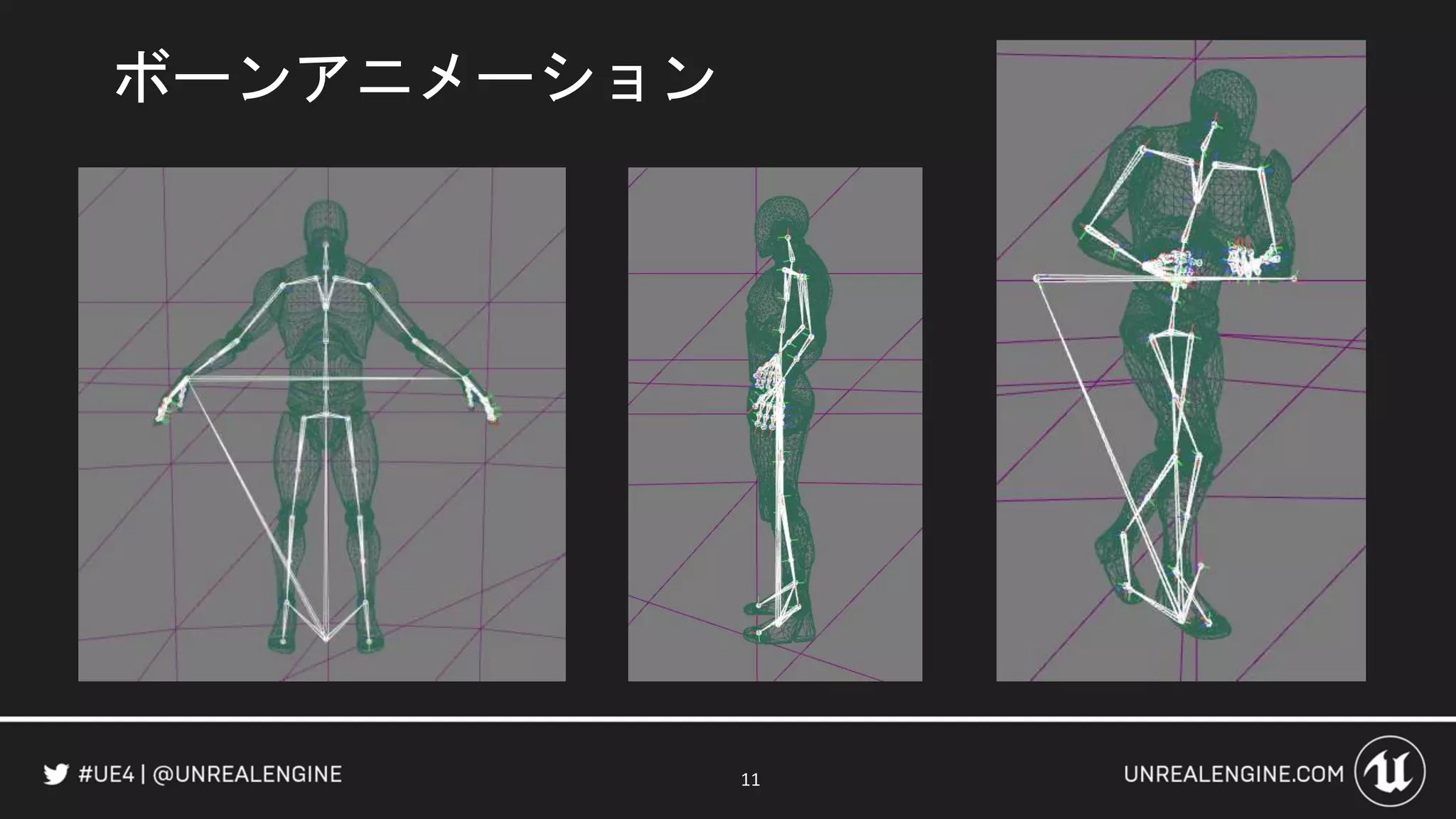

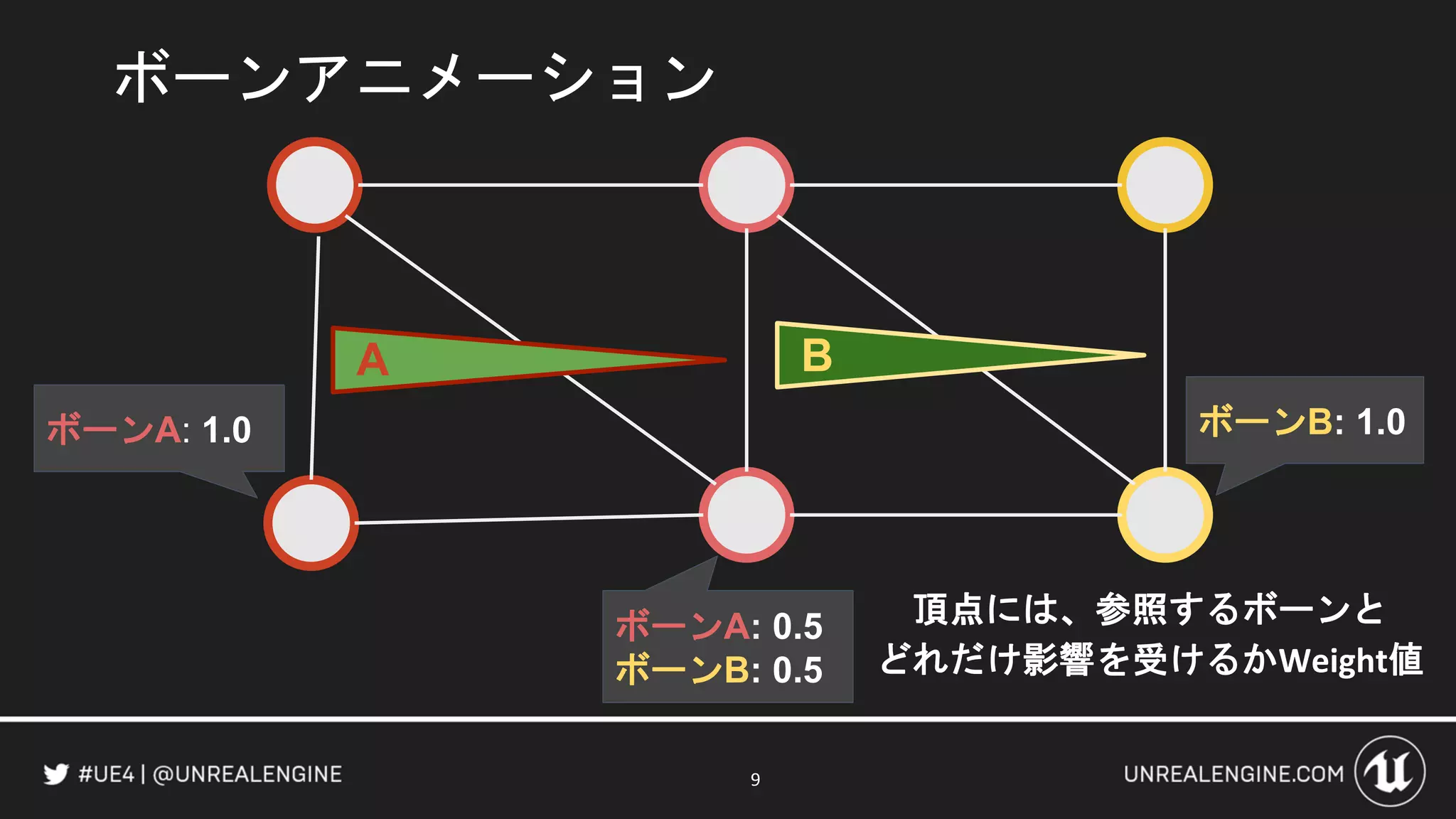

- 9. ボーンアニメーション 9 ボーンA: 1.0 ボーンB:1.0 ボーンA: 0.5 ボーンB: 0.5 A B 頂点には、参照するボーンと どれだけ影響を受けるかWeight値

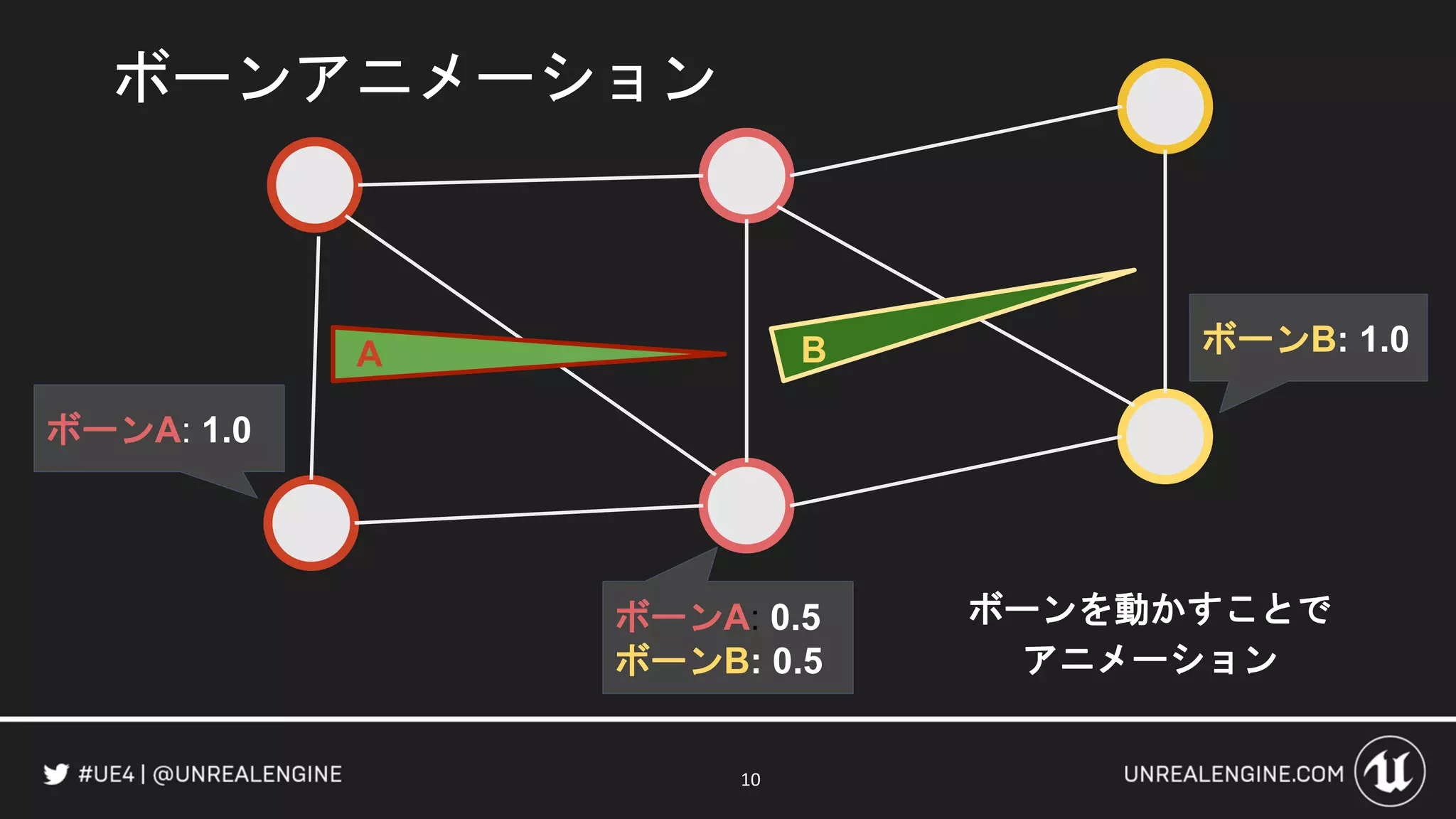

- 10. ボーンアニメーション 10 ボーンA: 1.0 ボーンB: 1.0 ボーンA:0.5 ボーンB: 0.5 A B ボーンを動かすことで アニメーション
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.

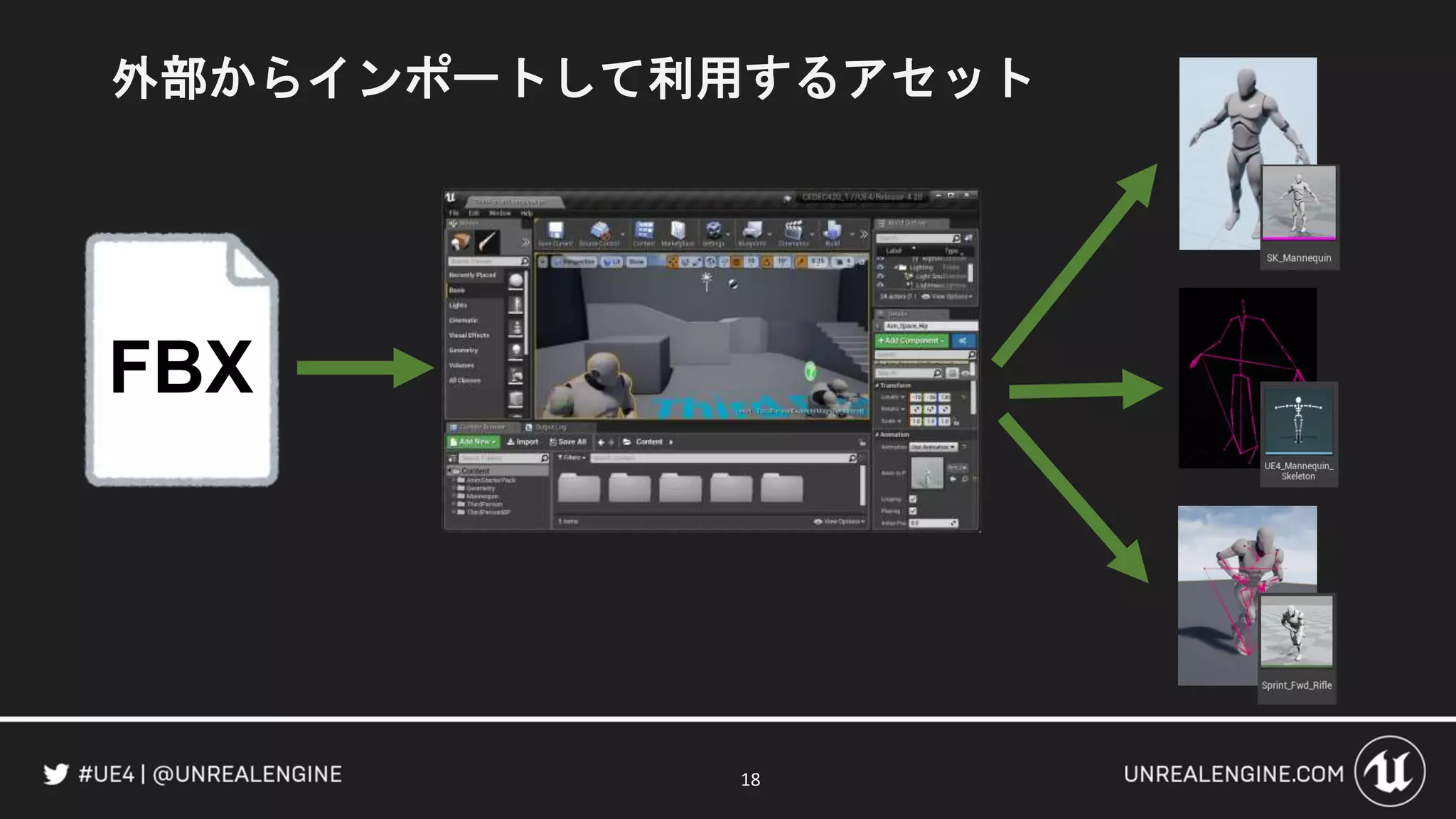

- 17. 外部からインポートして利用するアセット Skeletal Mesh Skeleton Animation Sequence MorphTarget Alembic - Geometry Cache(Experimental) 17
- 18.

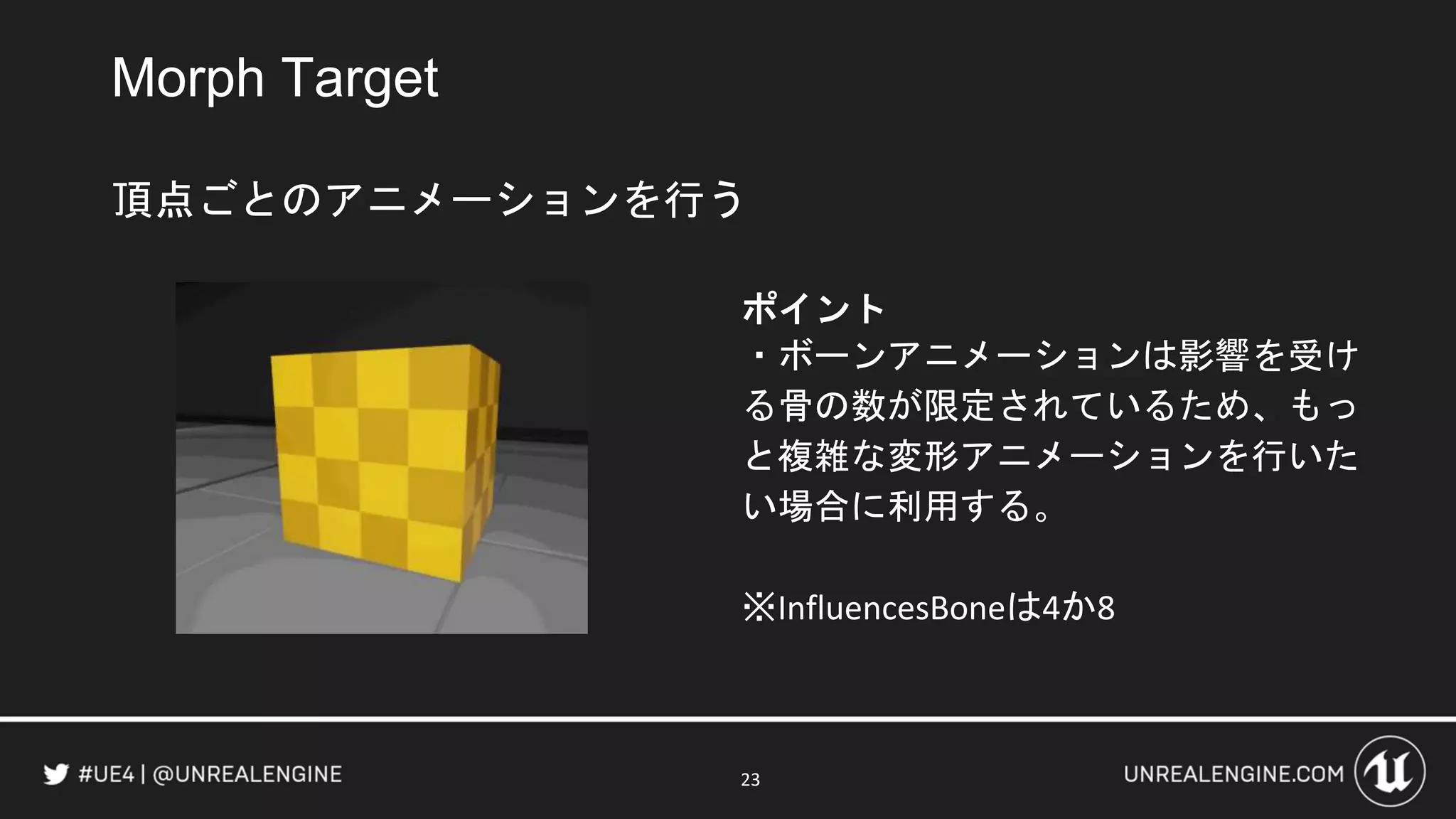

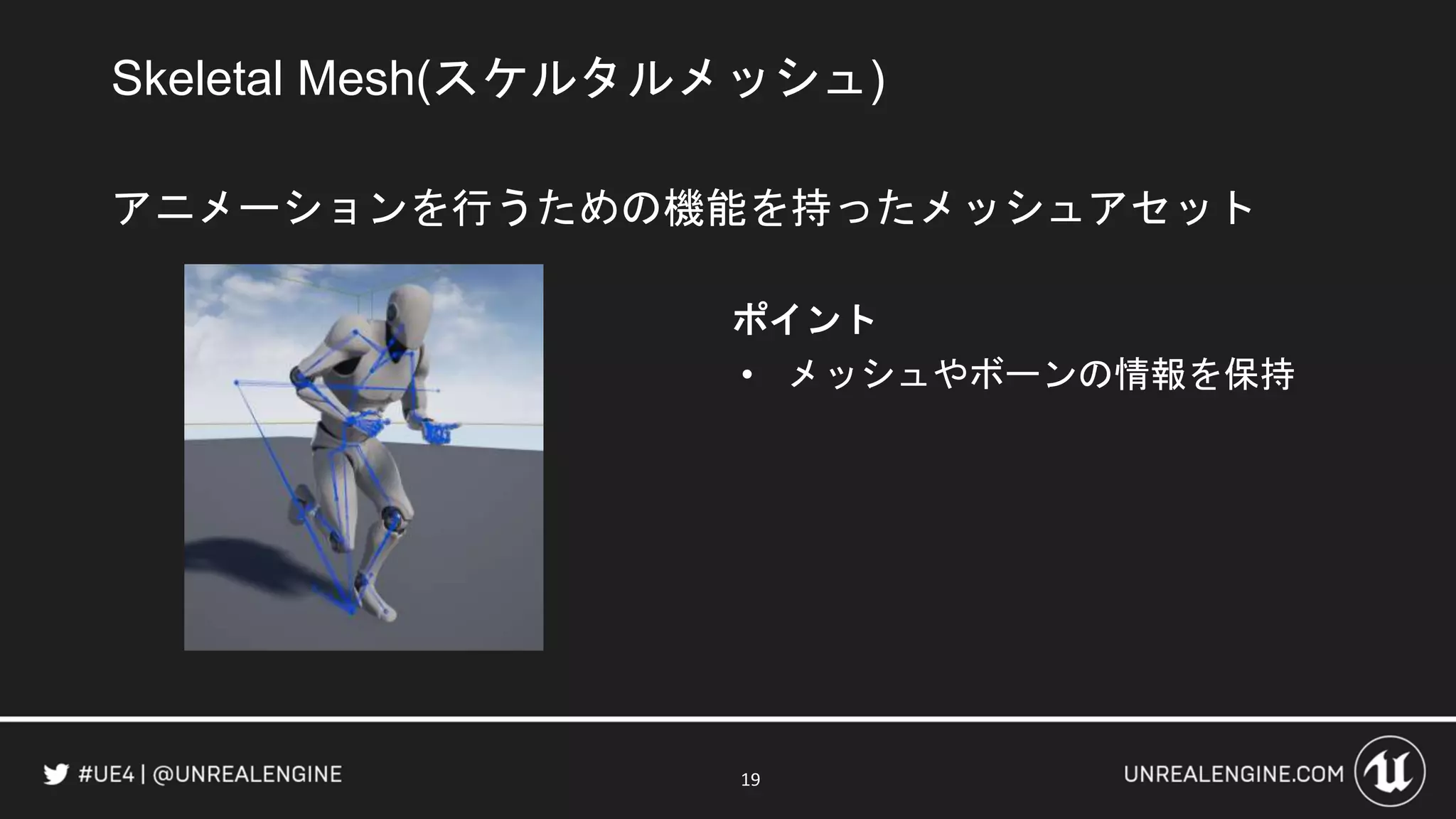

- 19.
- 20.

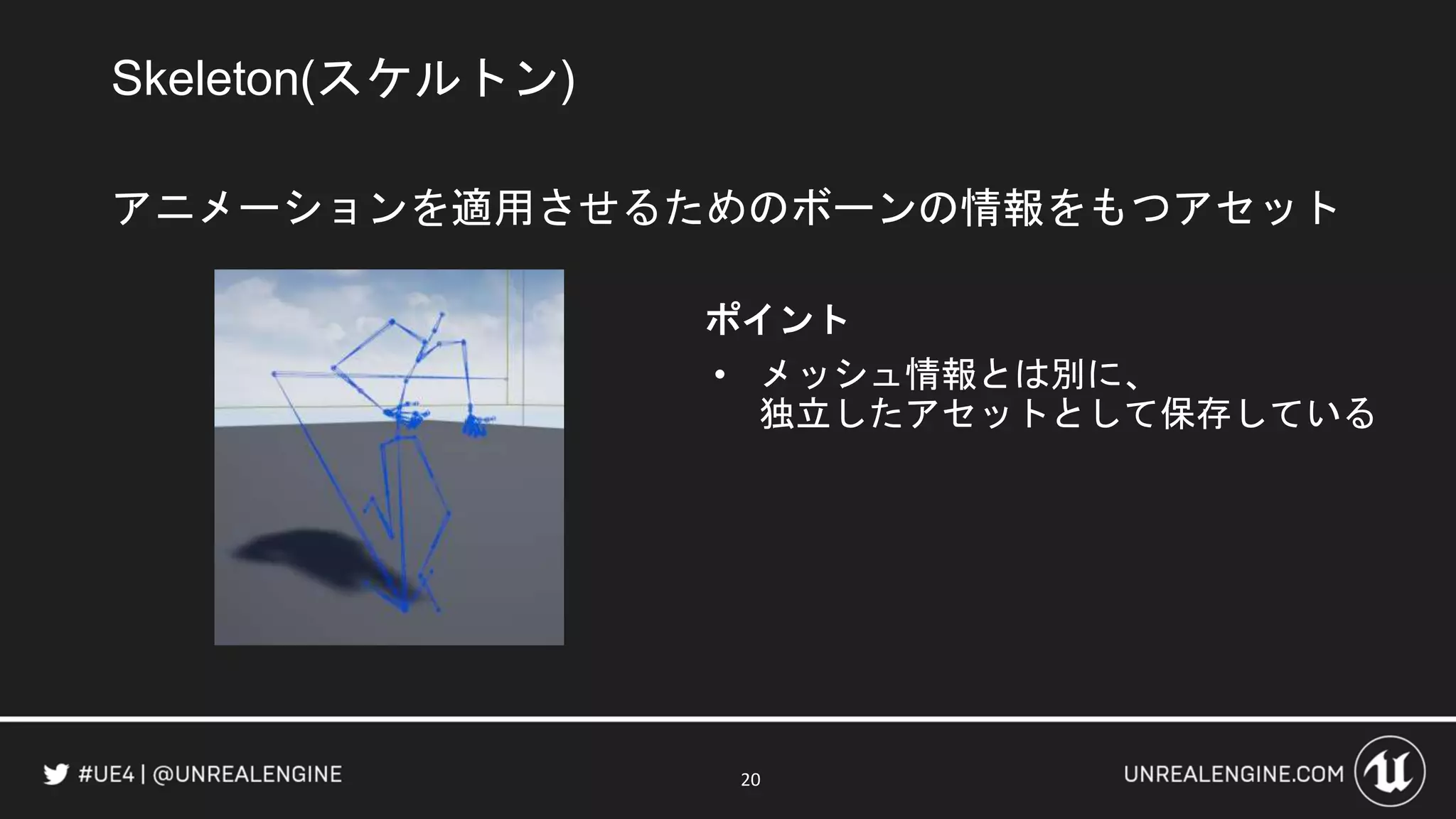

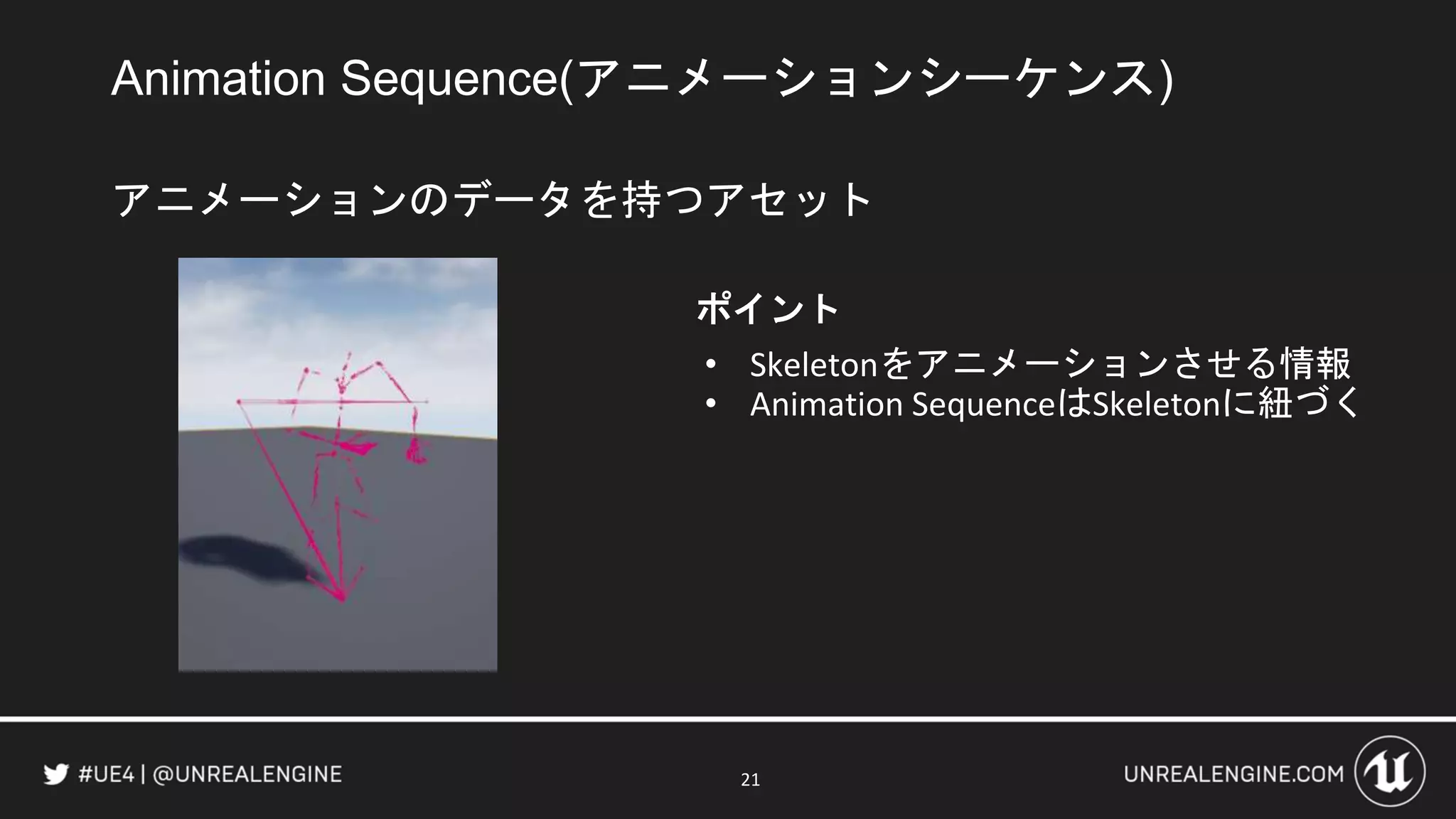

- 21. Animation Sequence(アニメーションシーケンス) アニメーションのデータを持つアセット ポイント • Skeletonをアニメーションさせる情報 •Animation SequenceはSkeletonに紐づく 21

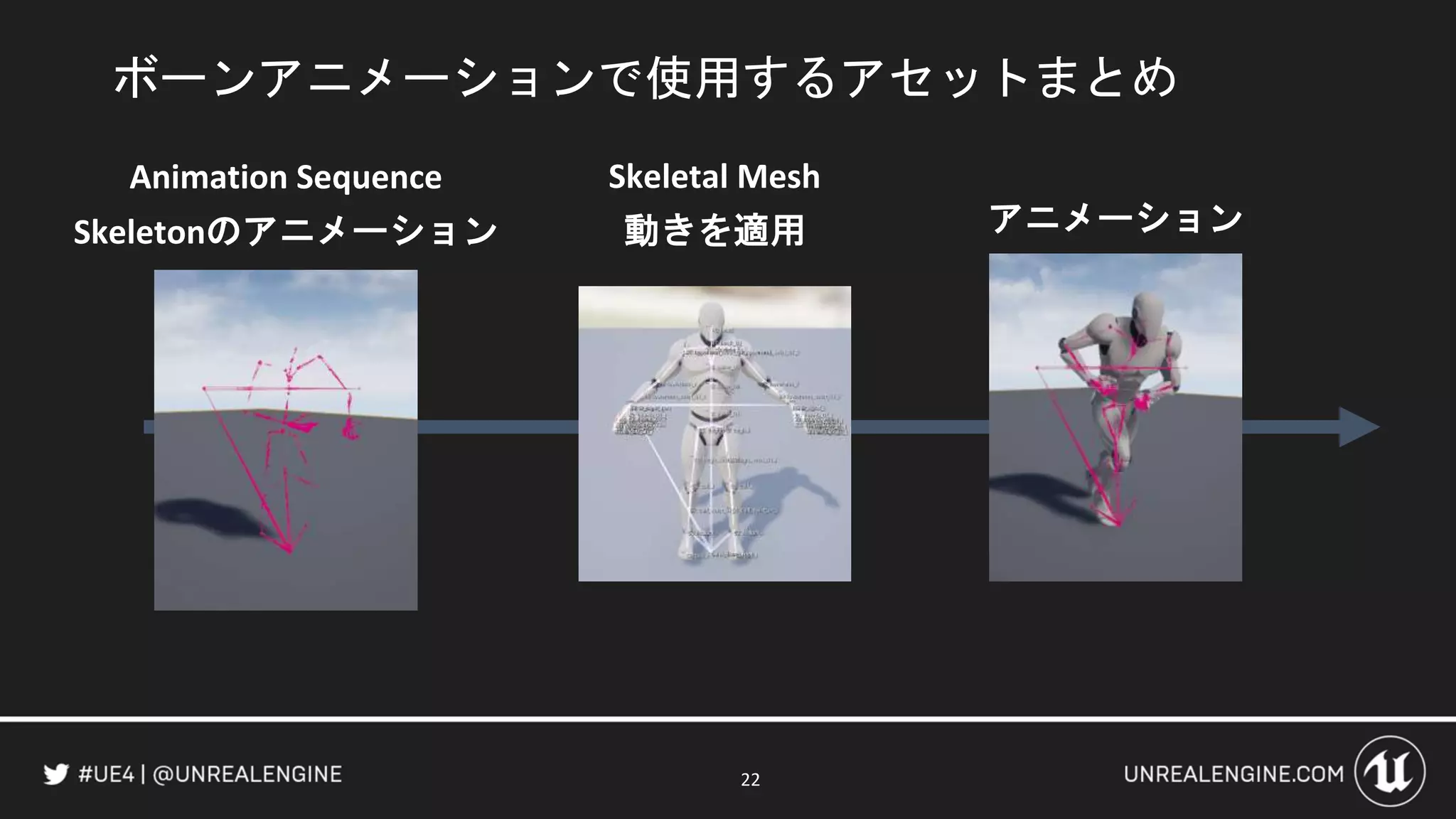

- 22.
- 23.

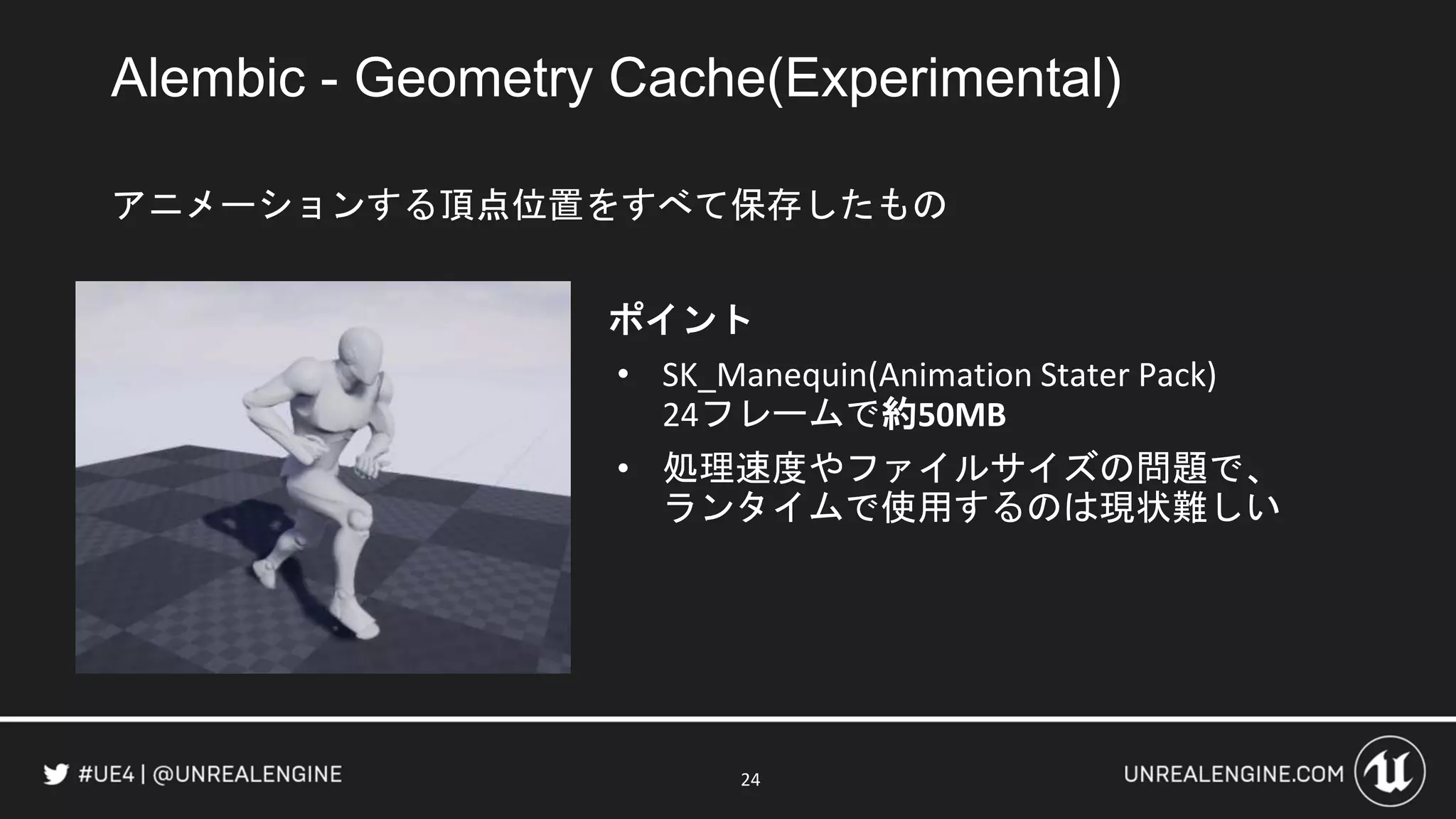

- 24. Alembic - GeometryCache(Experimental) アニメーションする頂点位置をすべて保存したもの ポイント • SK_Manequin(Animation Stater Pack) 24フレームで約50MB • 処理速度やファイルサイズの問題で、 ランタイムで使用するのは現状難しい 24
- 25. UE4内部で作成するアセットや機能 Animation Blueprint Sub AnimationBlueprint Post Process Animation Blueprints Anim Composite Anim Montage Anim Notify Anim Notify State Anim modifier State Machine State Machine Blend Spaces Pose Assets Virtual Bones 25
- 26.

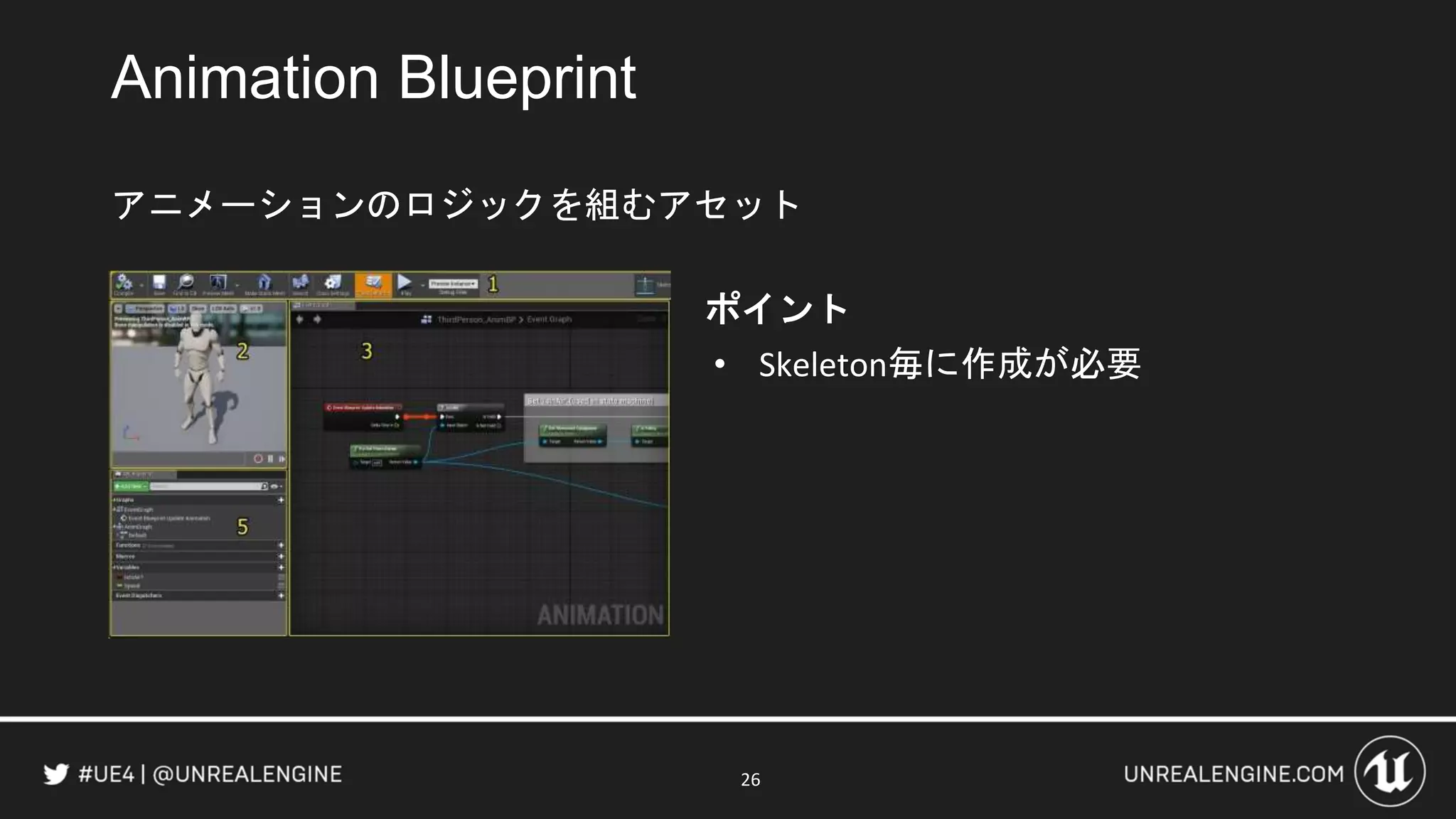

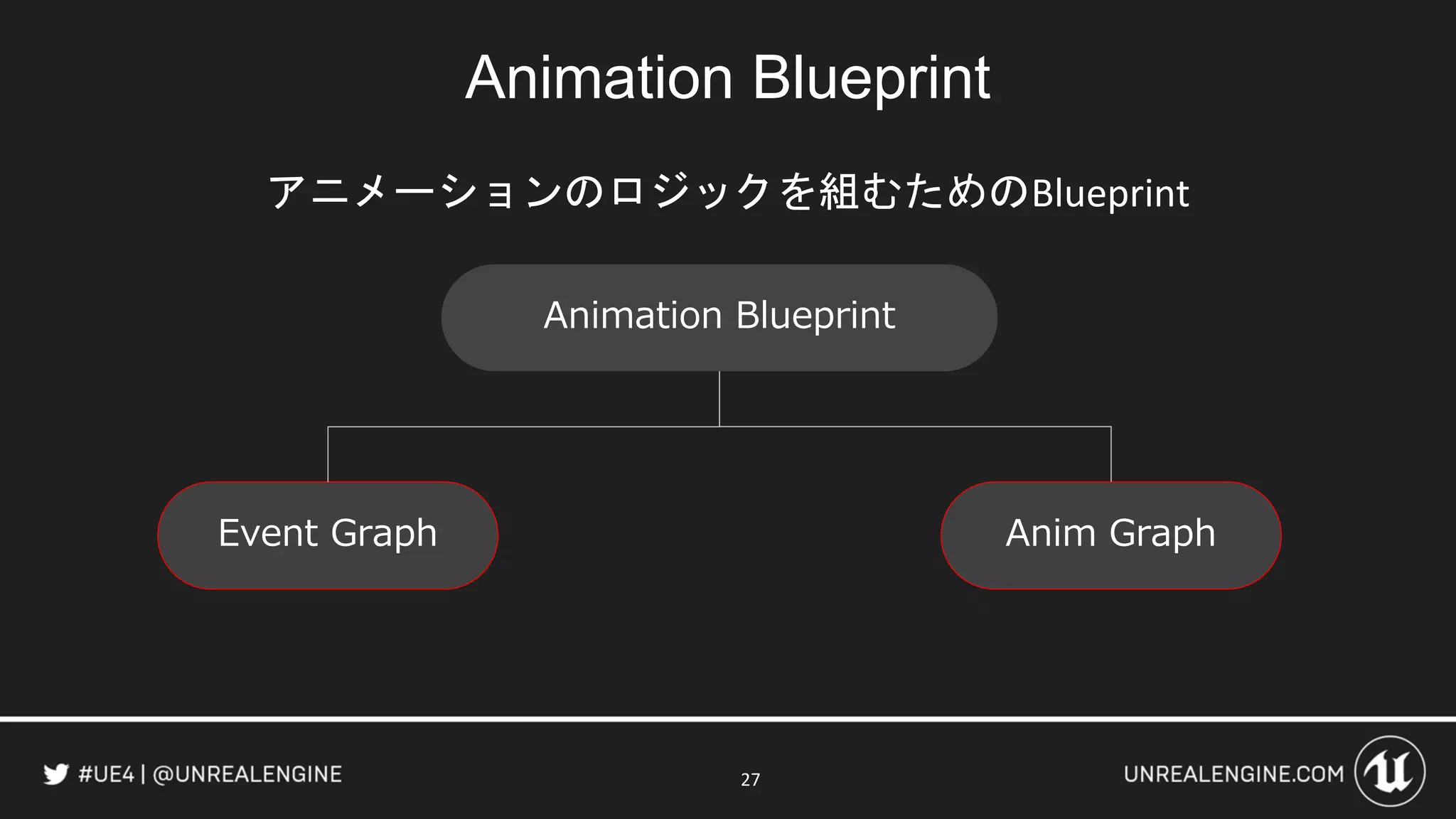

- 27.

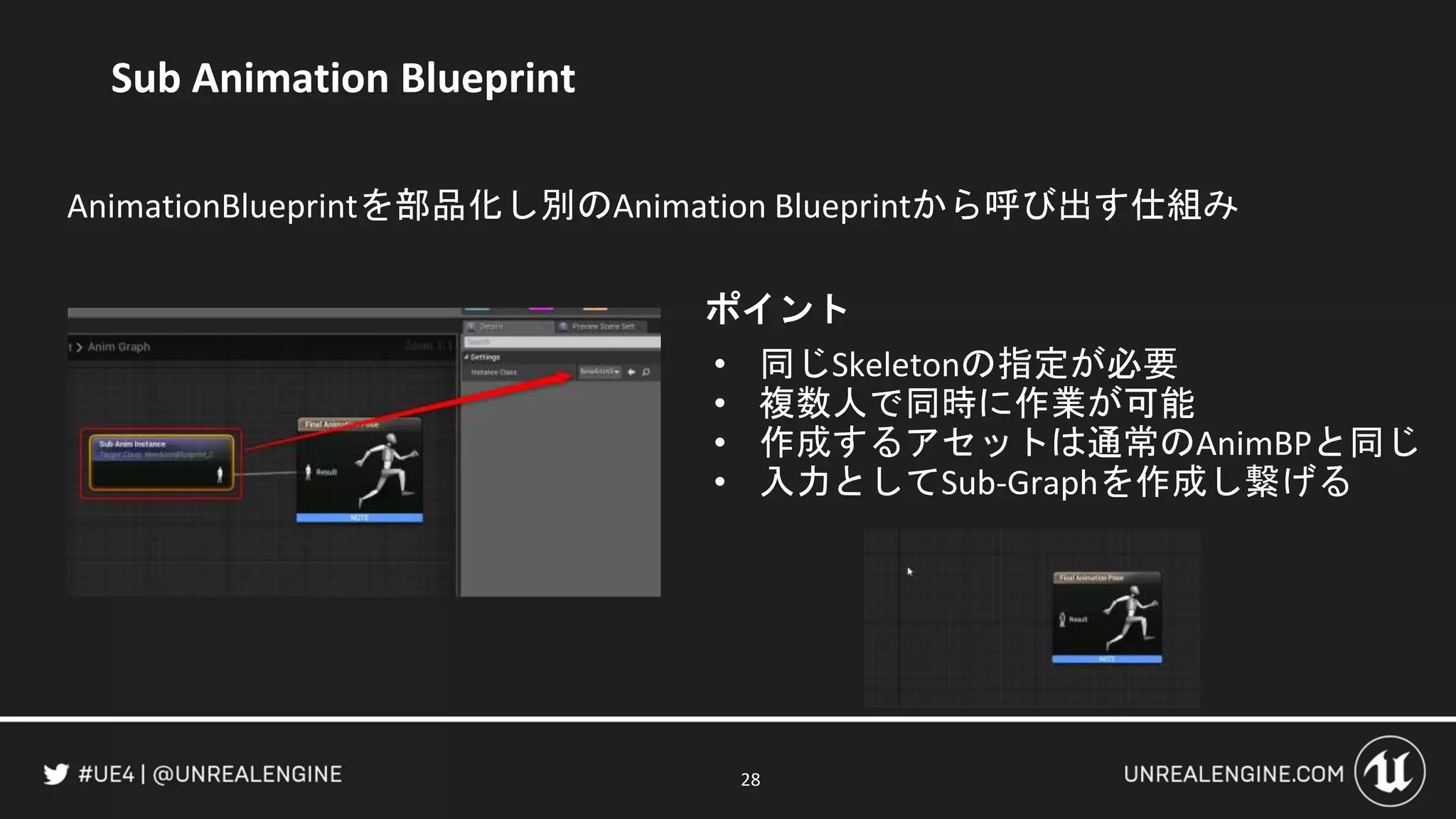

- 28. Sub Animation Blueprint AnimationBlueprintを部品化し別のAnimationBlueprintから呼び出す仕組み 28 ポイント • 同じSkeletonの指定が必要 • 複数人で同時に作業が可能 • 作成するアセットは通常のAnimBPと同じ • 入力としてSub-Graphを作成し繋げる
- 29. Post Process AnimationBlueprints Animation Blueprintの結果を調整するためのAnimation Blueprint 29 ポイント • Mesh毎に設定が可能 • 同じSkeletonの指定が必要 • 作成するアセットは通常のAnimBPと同じ • 入力としてSub-Graphを作成し繋げる
- 30.
- 31. Anim Composite(コンポジット) 複数のAnimation Sequenceを繋げて 1つのシーケンスとして扱えるようにするアセット ポイント •ブレンド機能は無い • アニメーションブループリントでは、 Anim Sequenceと同様に扱われる 31

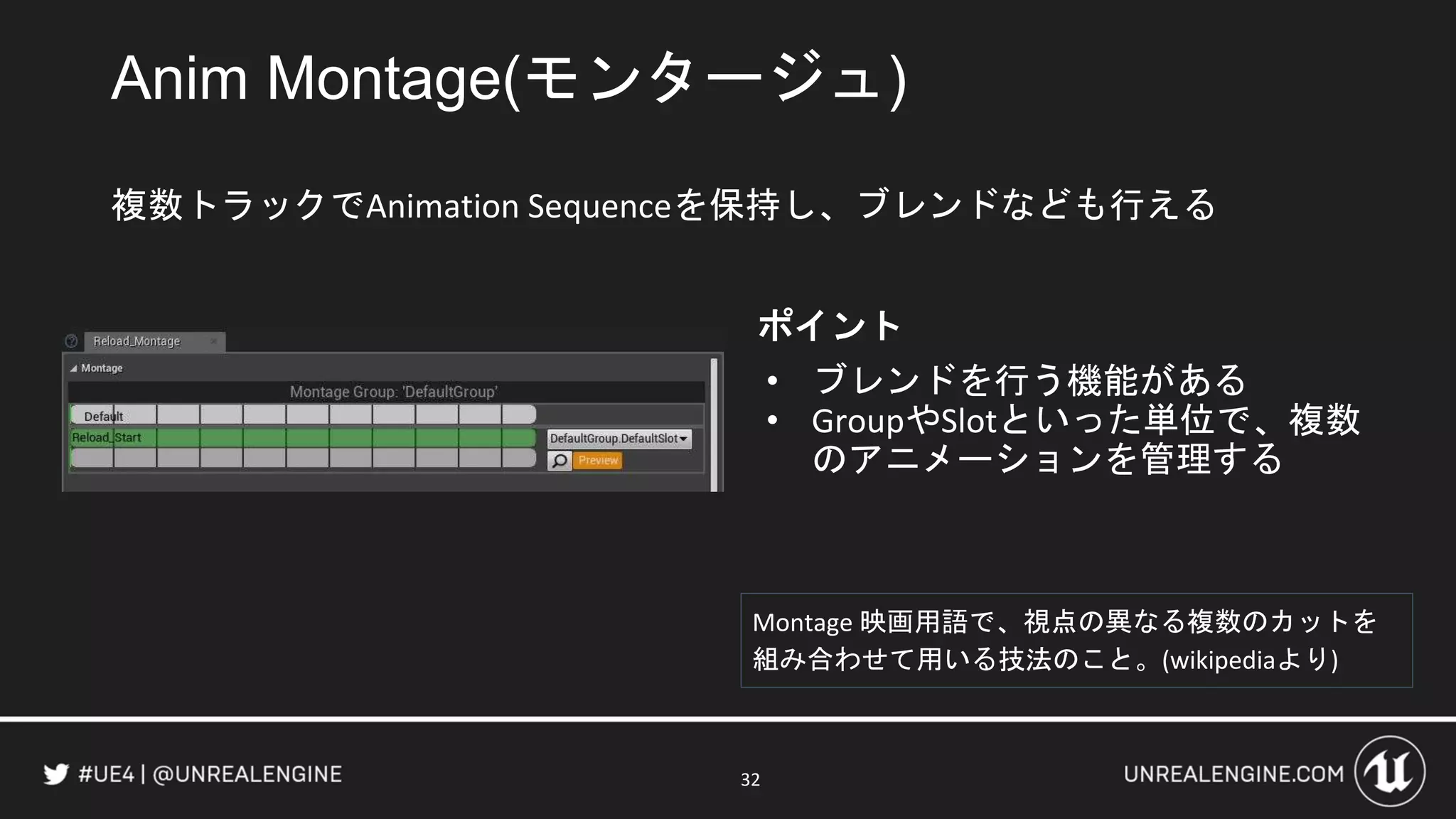

- 32. Anim Montage(モンタージュ) 複数トラックでAnimation Sequenceを保持し、ブレンドなども行える 32 ポイント •ブレンドを行う機能がある • GroupやSlotといった単位で、複数 のアニメーションを管理する Montage 映画用語で、視点の異なる複数のカットを 組み合わせて用いる技法のこと。(wikipediaより)

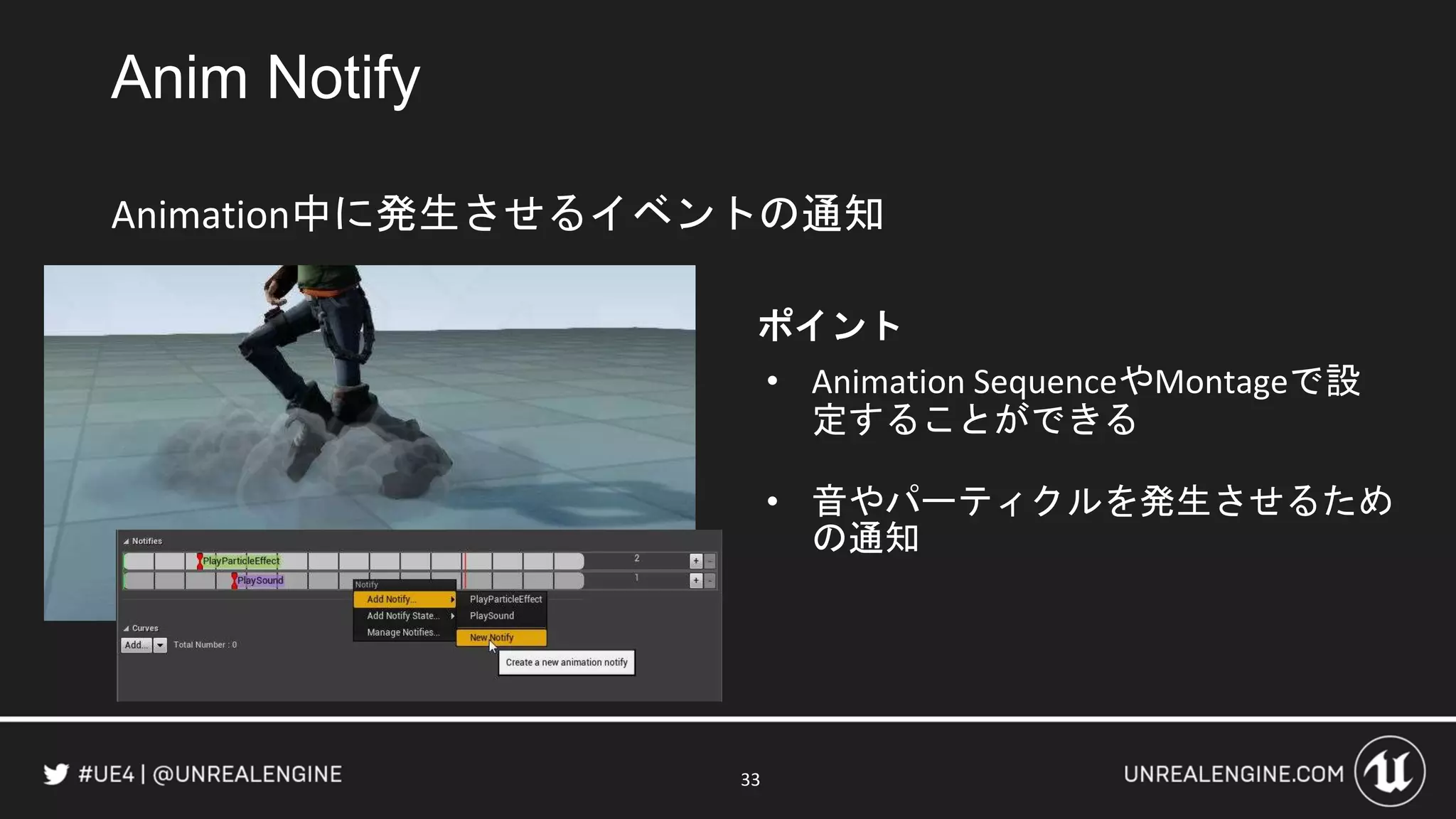

- 33. Anim Notify Animation中に発生させるイベントの通知 33 ポイント • AnimationSequenceやMontageで設 定することができる • 音やパーティクルを発生させるため の通知
- 34. Anim Notify State 単純な通知だけではなく、開始や終了のイベントを作成することで、 Begin、Tick、EndといったBPの処理を行うことが出来るNotify 34 ポイント •AnimNotifyStateBlueprintの作成が必要 • Anim Notifyと同様に通知として 呼び出す。
- 35. Anim Modifier Animation SequenceにCurve情報やNotify情報を追加することができる機能 35 ポイント •他のアセットに依存せず 独立して作成が可能 • Skeletonまたは、 Animation Sequence単体に適応可能 (Skeletonに適応を行った場合、そのSkeletonに紐づく すべてのAnimation Sequence適応されます。)
- 36. State Machine(ステートマシン) 36 状態遷移を構築しAnimationの状態を決める機能 ポイント • AnimationBlueprint内で作成する • 個別のAsset化などはできない
- 37.
- 38.
- 39.

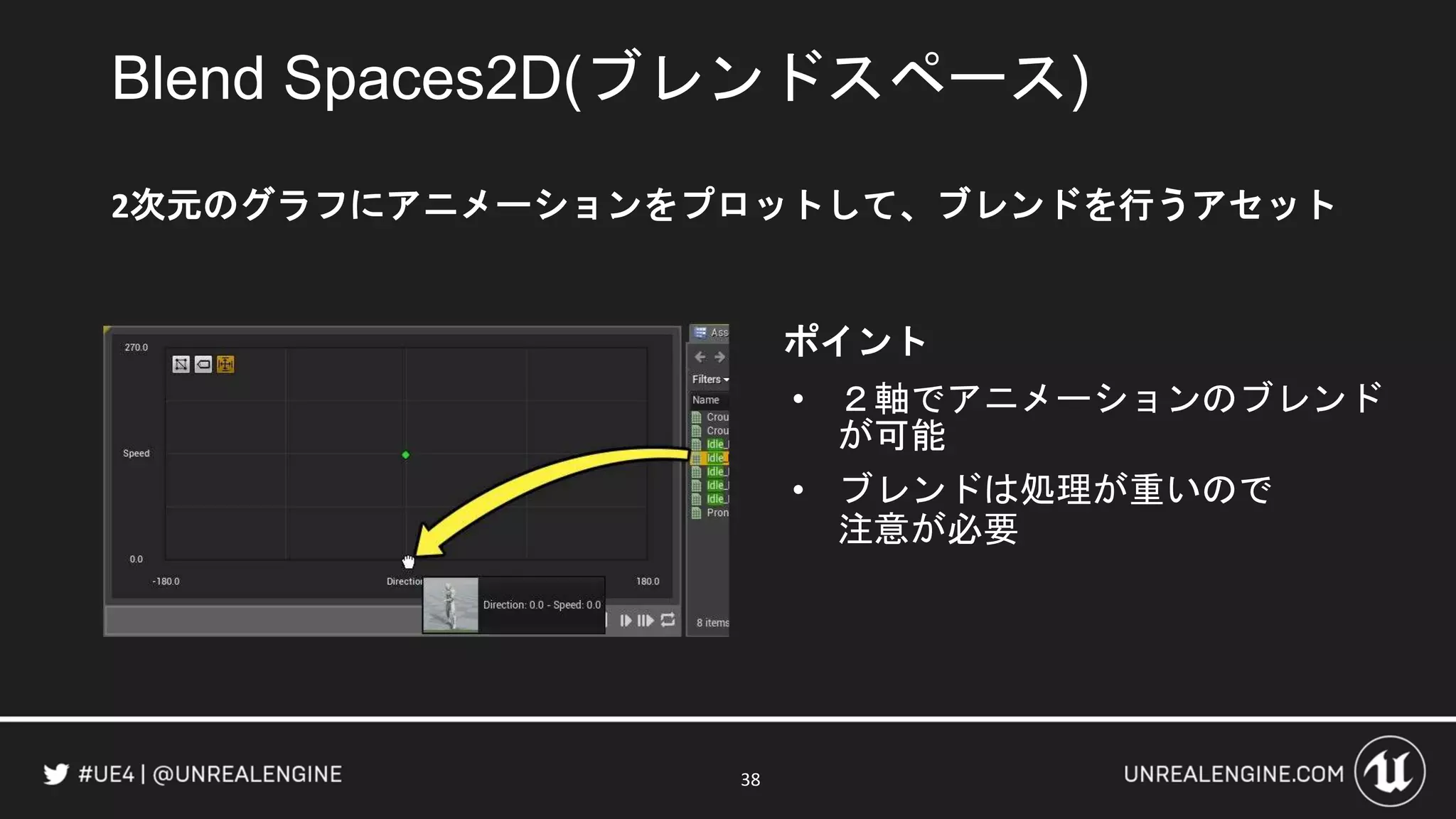

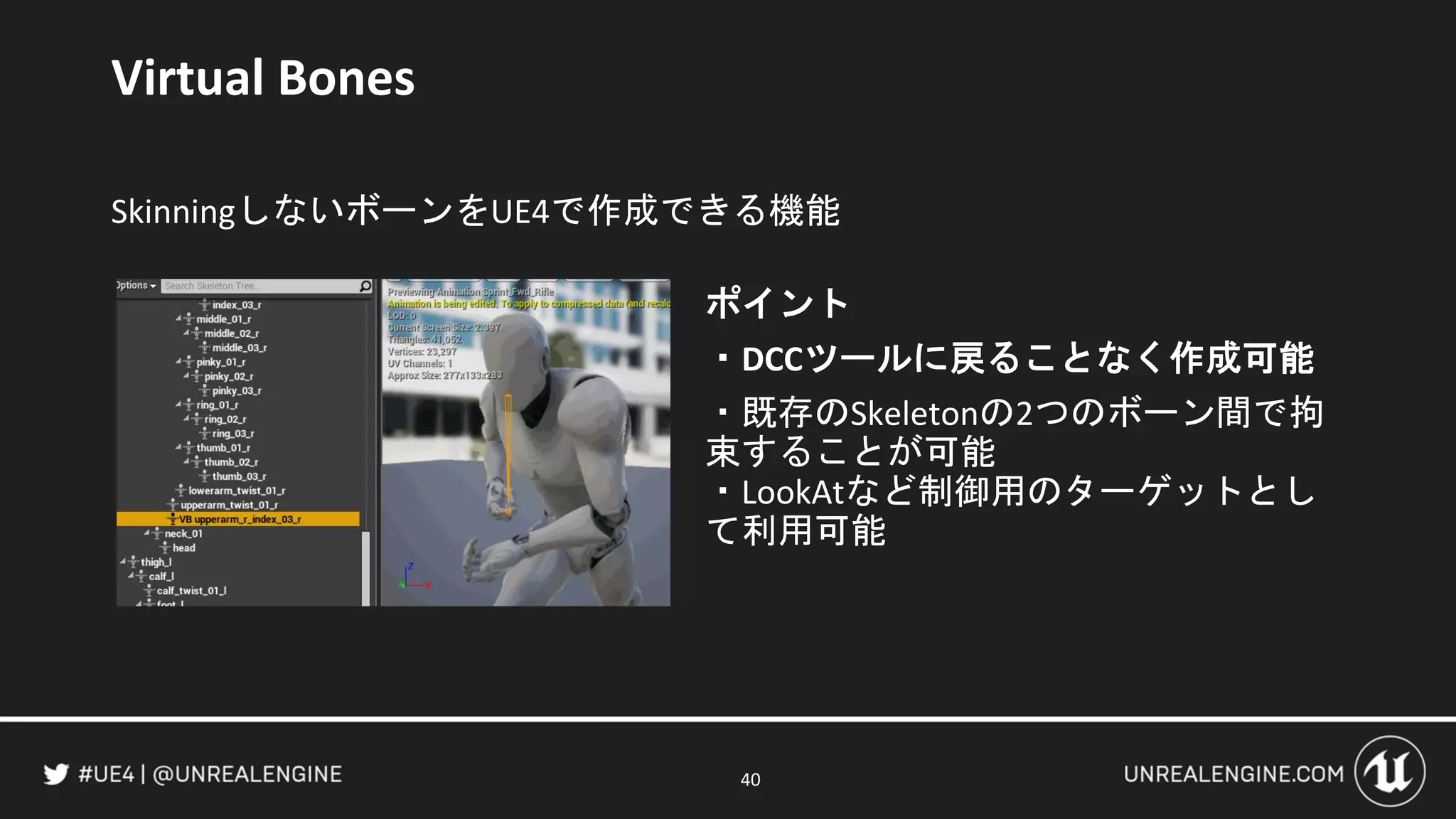

- 40.

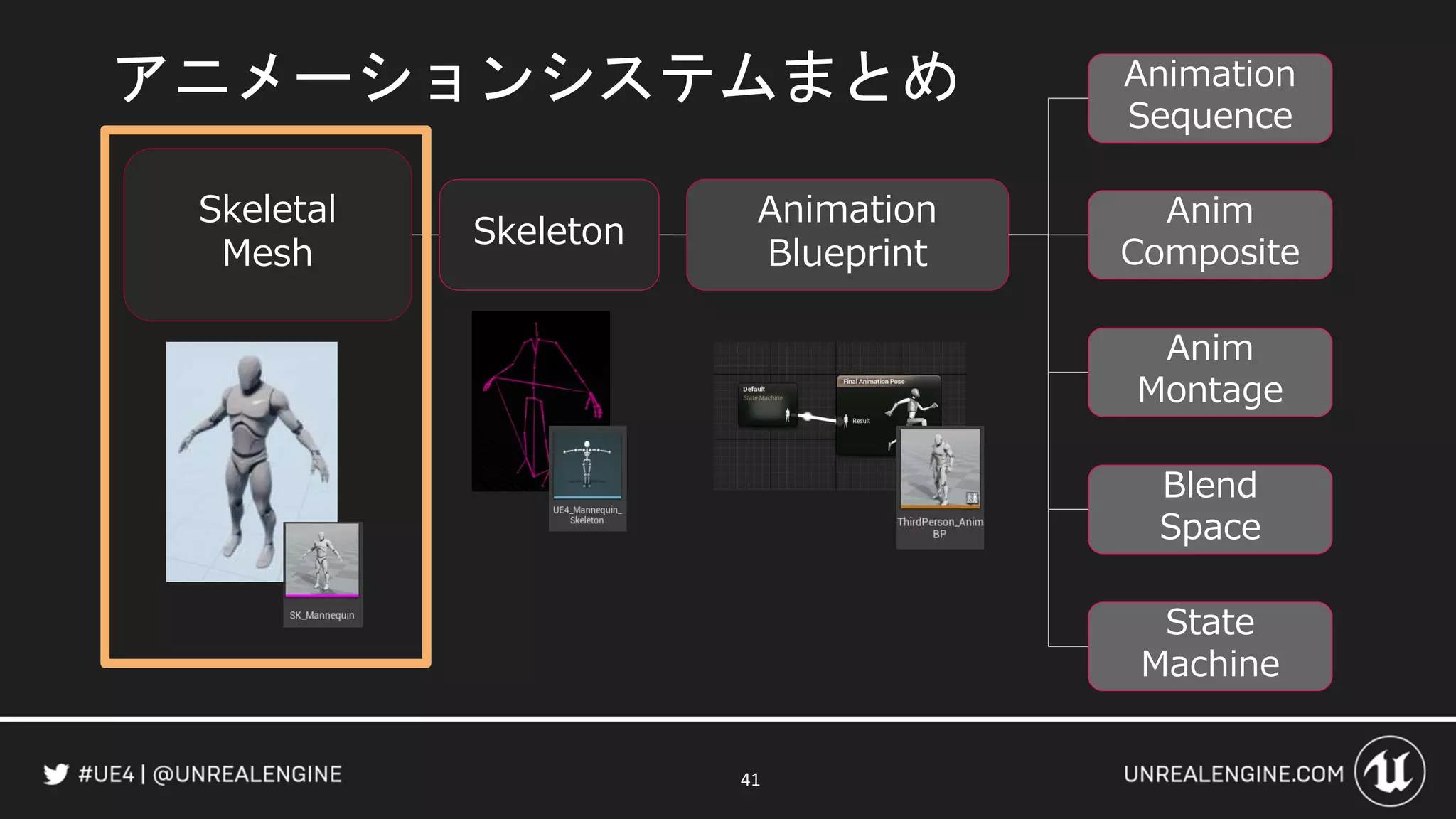

- 41.

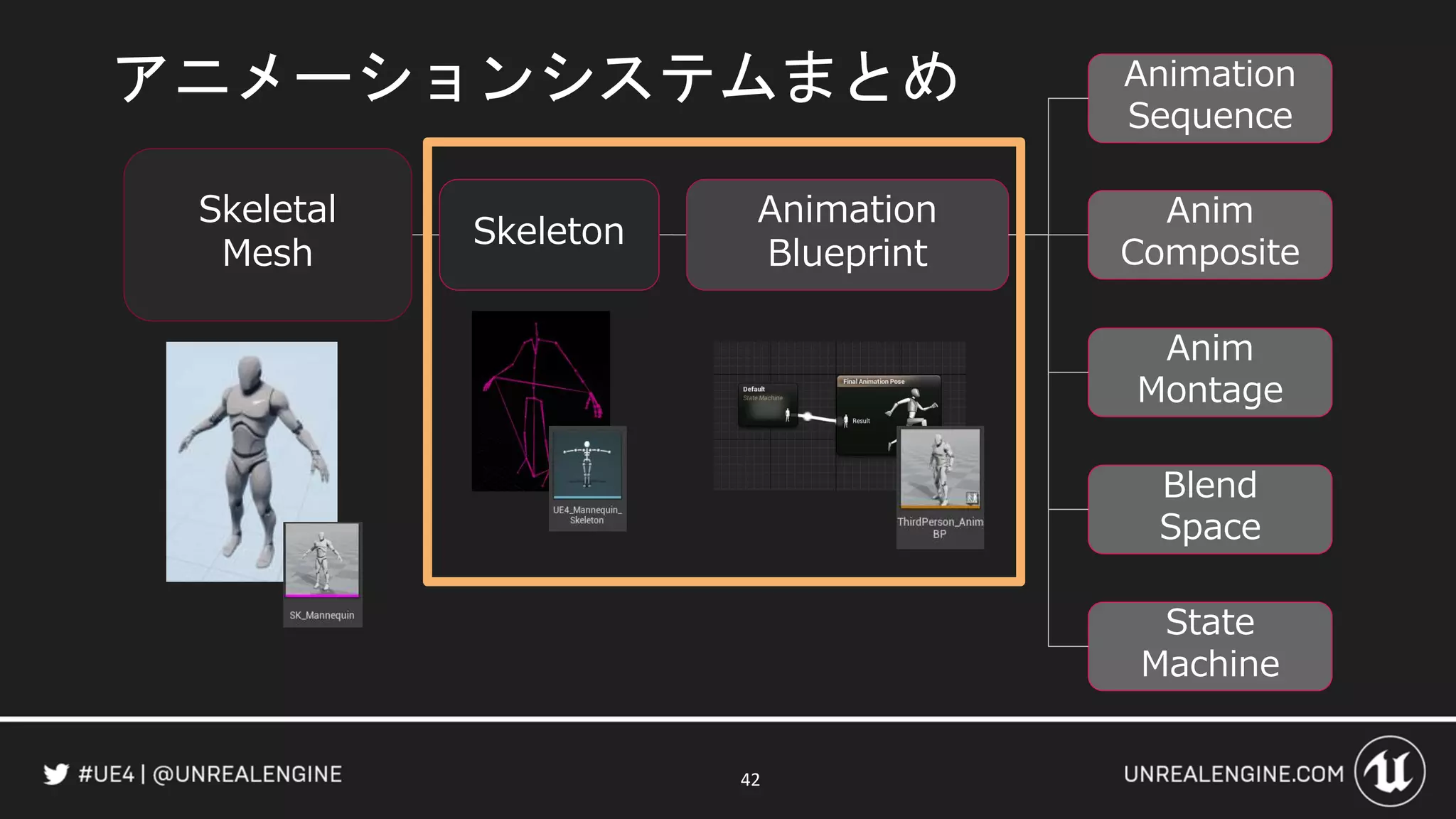

- 42.
- 43.
- 44.
- 45. CPUのスレッドについて 45 Pool Thread Game Thread TaskThread Render Thread RHI Thread ゲームのメイン処理を行う 非同期でGame Threadの補助的処理 UDP通信やシェーダーコンパイル等 レンダリングに関わる処理 GPUへのコマンド転送

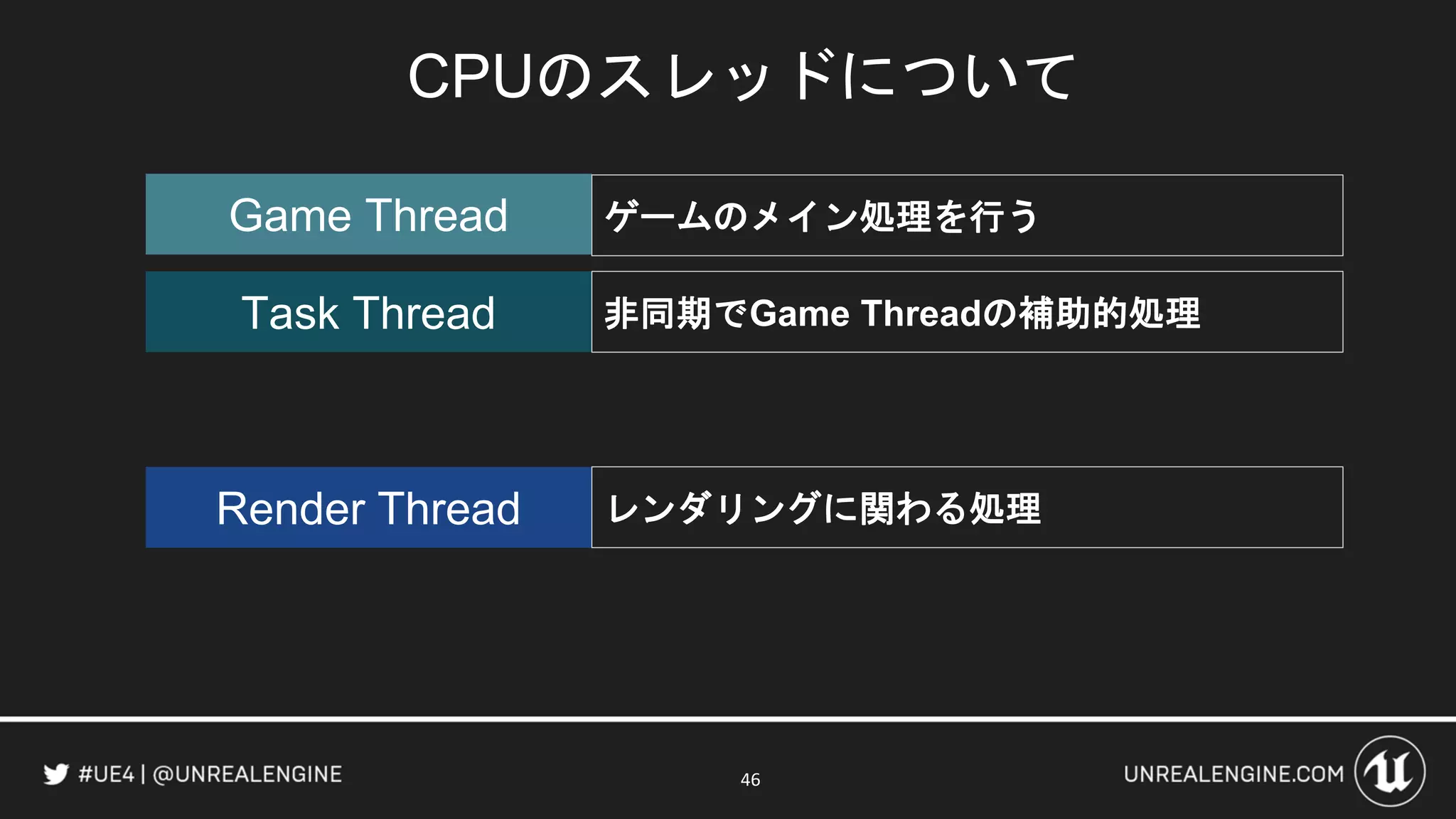

- 46. CPUのスレッドについて 46 Game Thread Task Thread RenderThread ゲームのメイン処理を行う 非同期でGame Threadの補助的処理 レンダリングに関わる処理

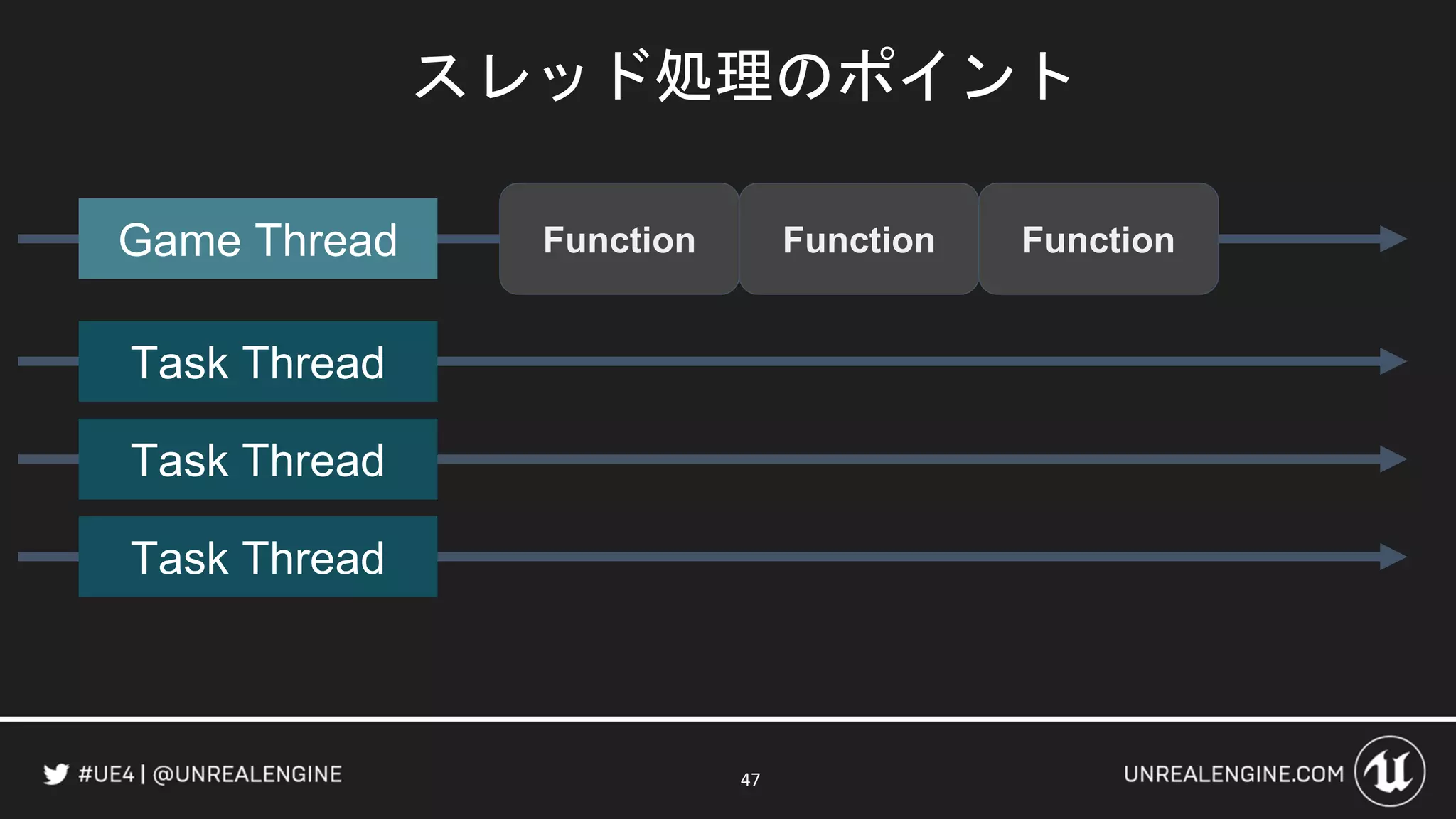

- 47. スレッド処理のポイント 47 Game Thread Task Thread TaskThread Task Thread Function Function Function

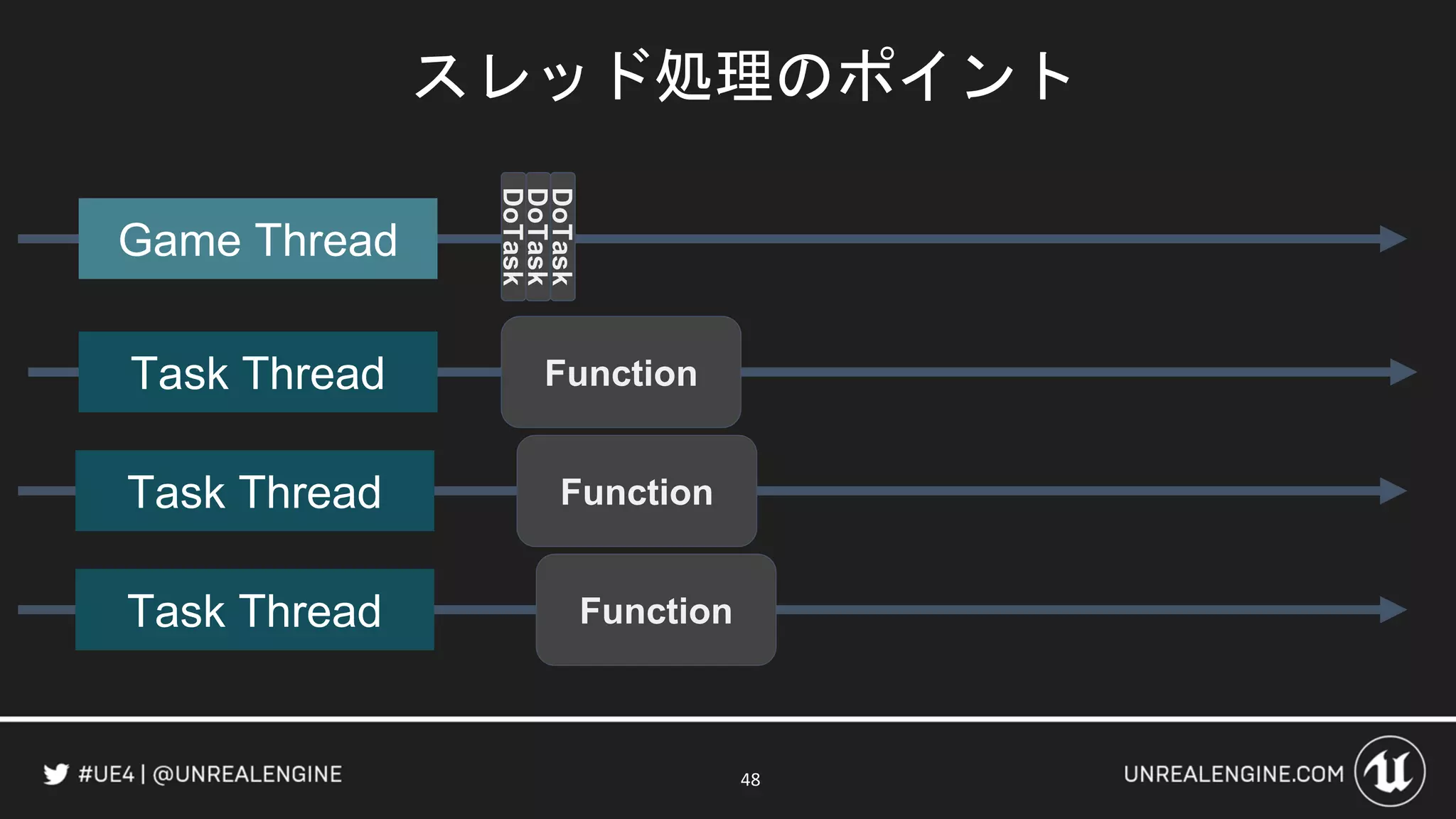

- 48. スレッド処理のポイント 48 Game Thread Task Thread TaskThread Task Thread Function Function Function DoTask DoTask DoTask
- 49.

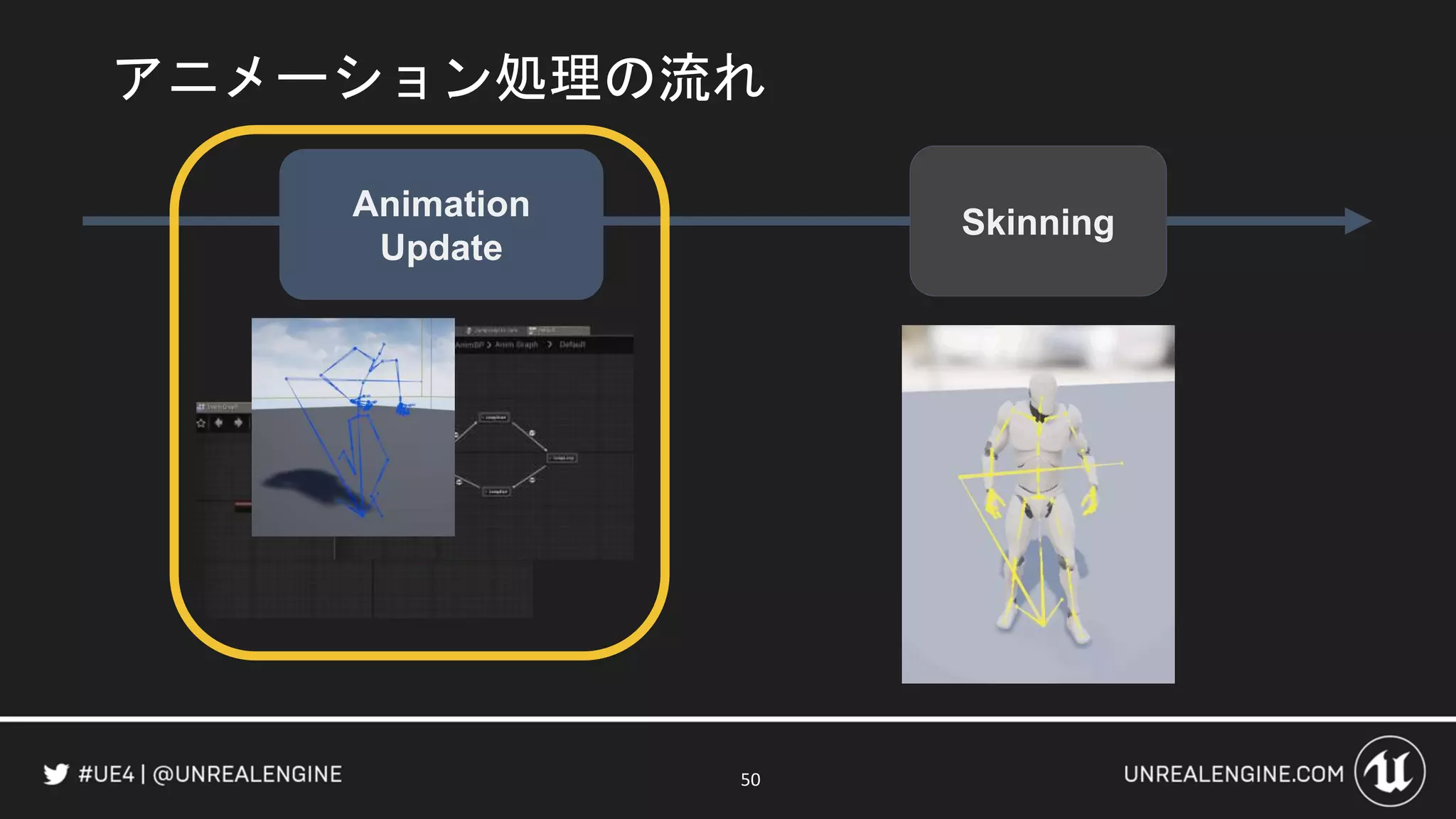

- 50.
- 51.

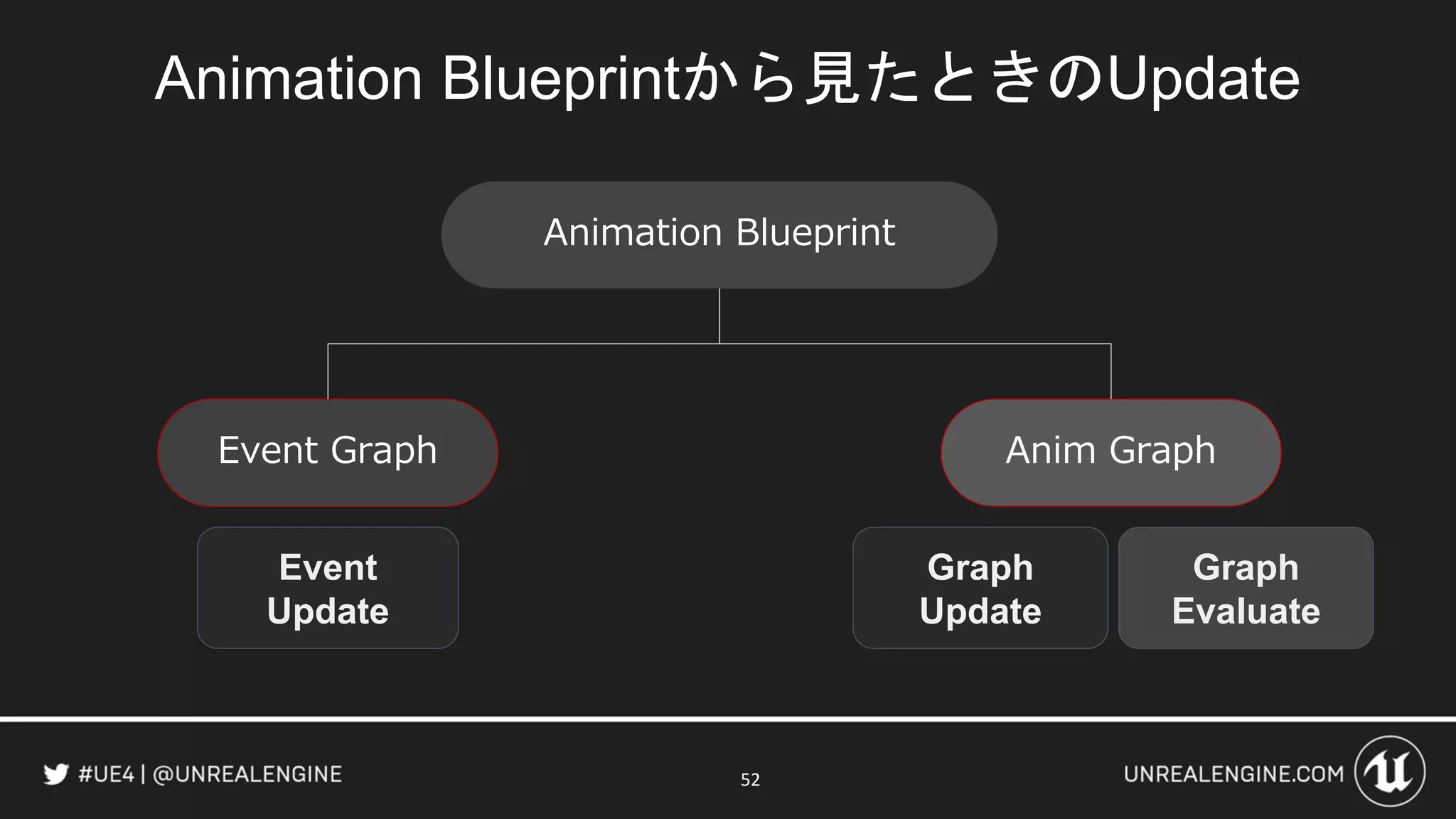

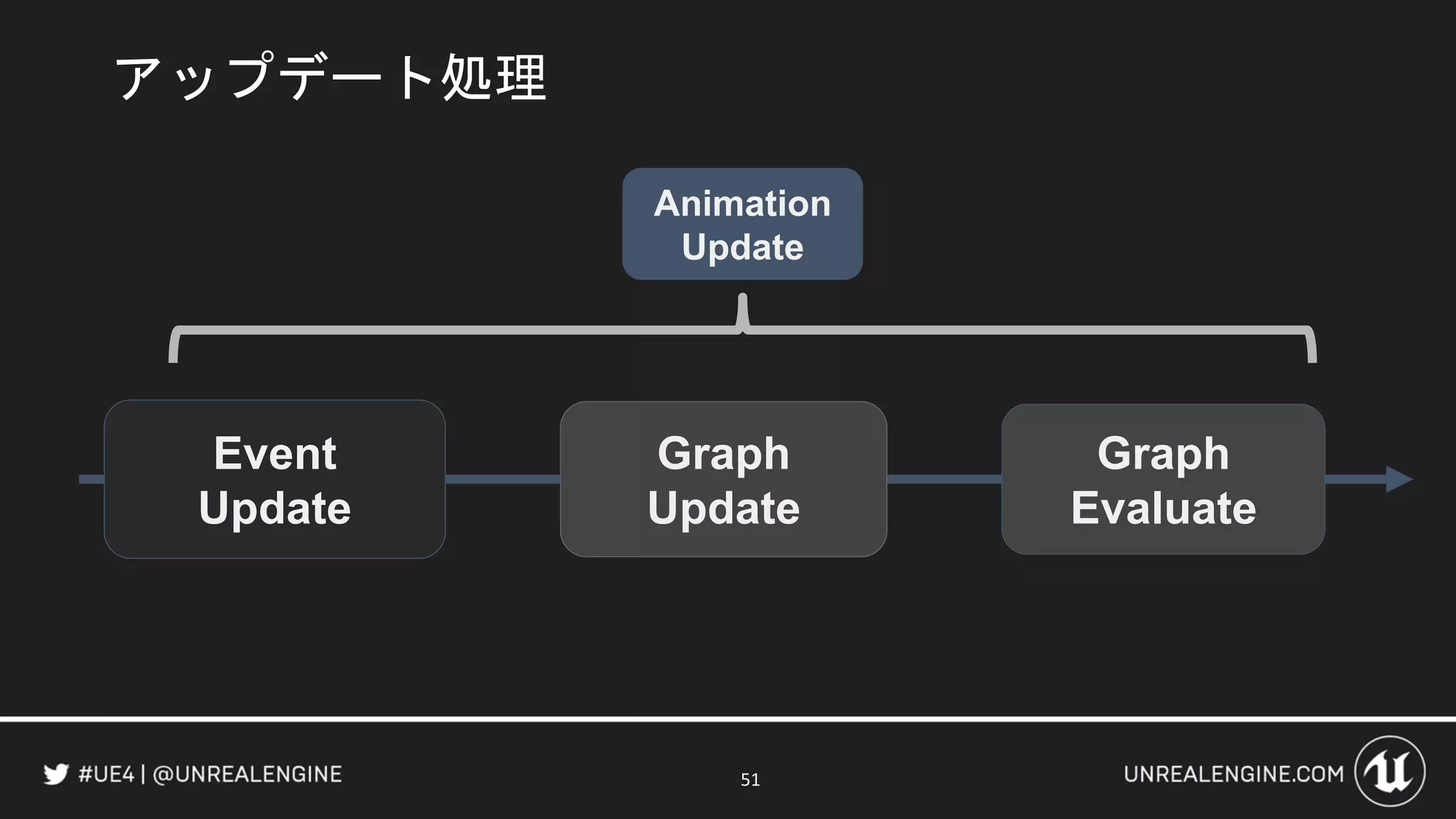

- 52. 52 Animation Blueprint Anim GraphEventGraph Event Update Graph Evaluate Graph Update Animation Blueprintから見たときのUpdate

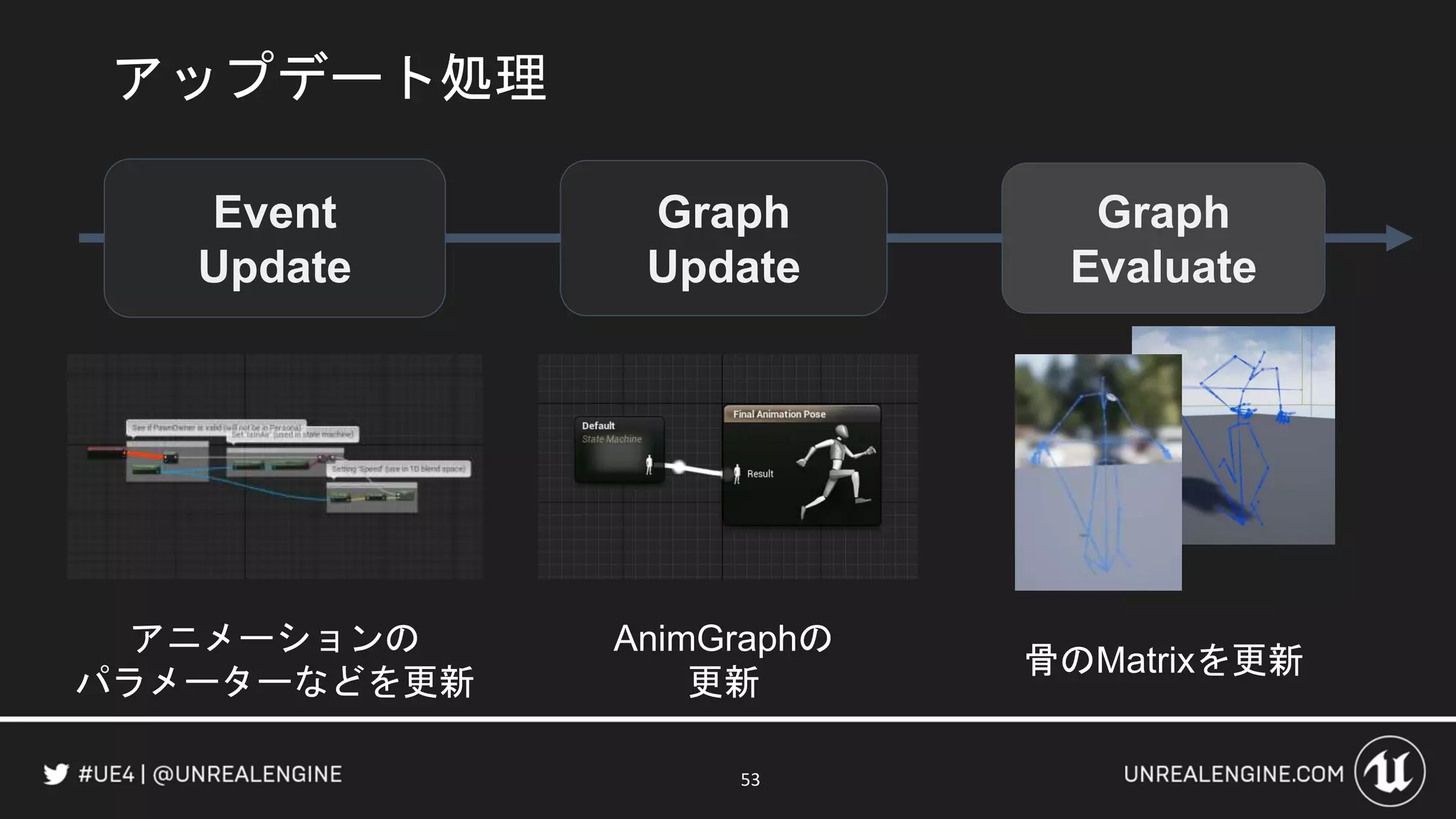

- 53.

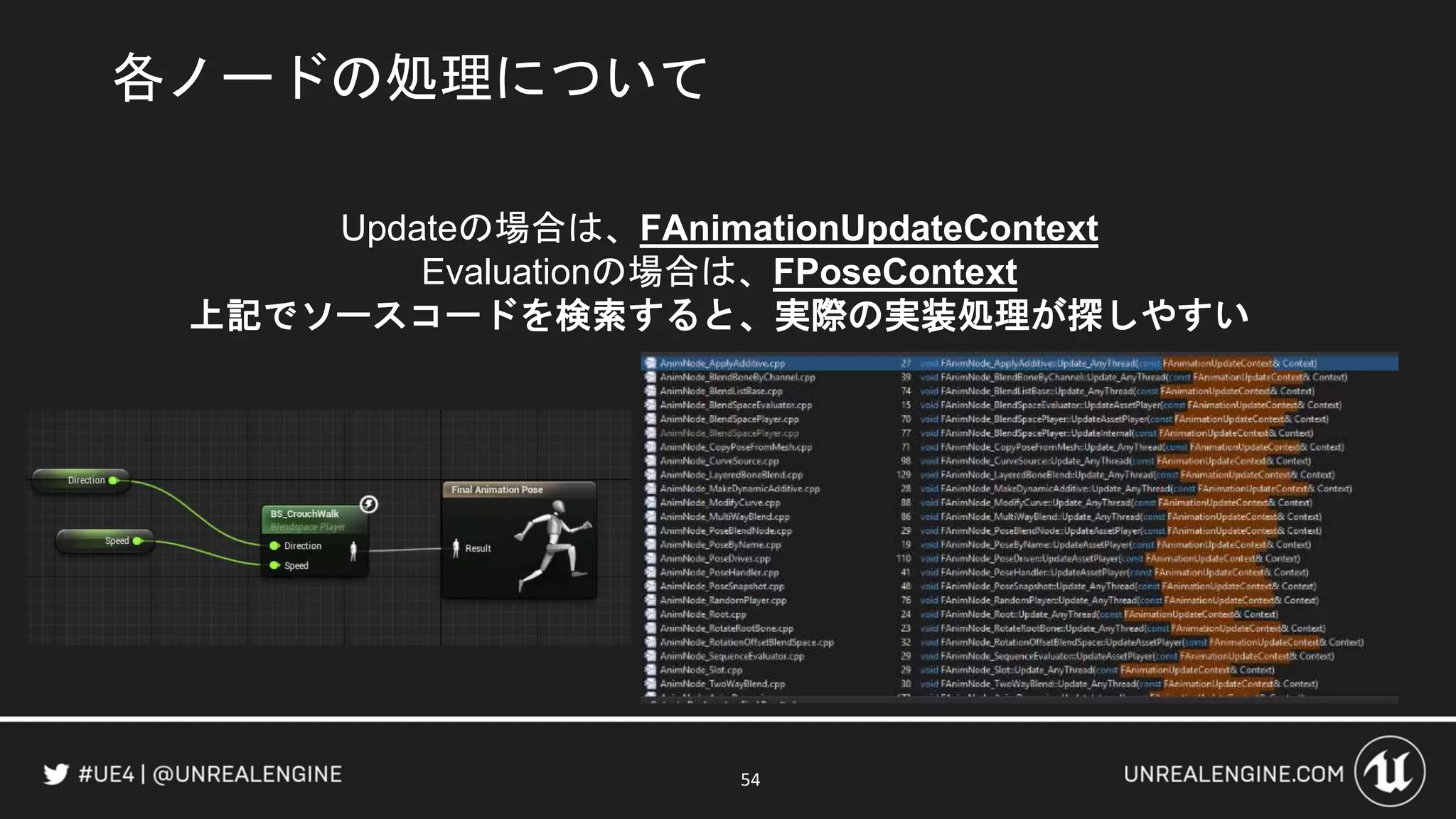

- 54.
- 55.

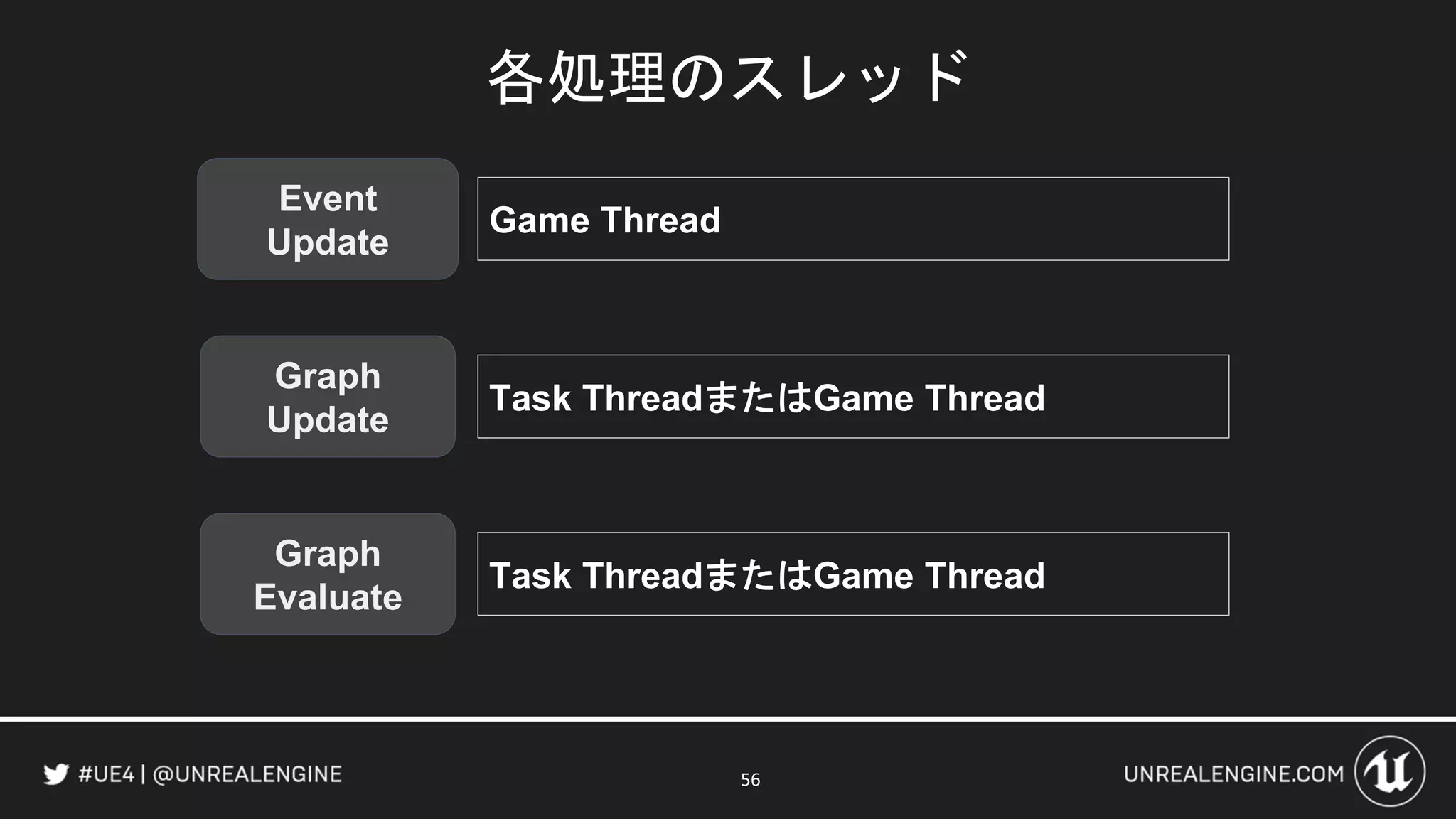

- 56. 56 Event Update Graph Evaluate Graph Update 各処理のスレッド Game Thread Task ThreadまたはGameThread Task ThreadまたはGame Thread

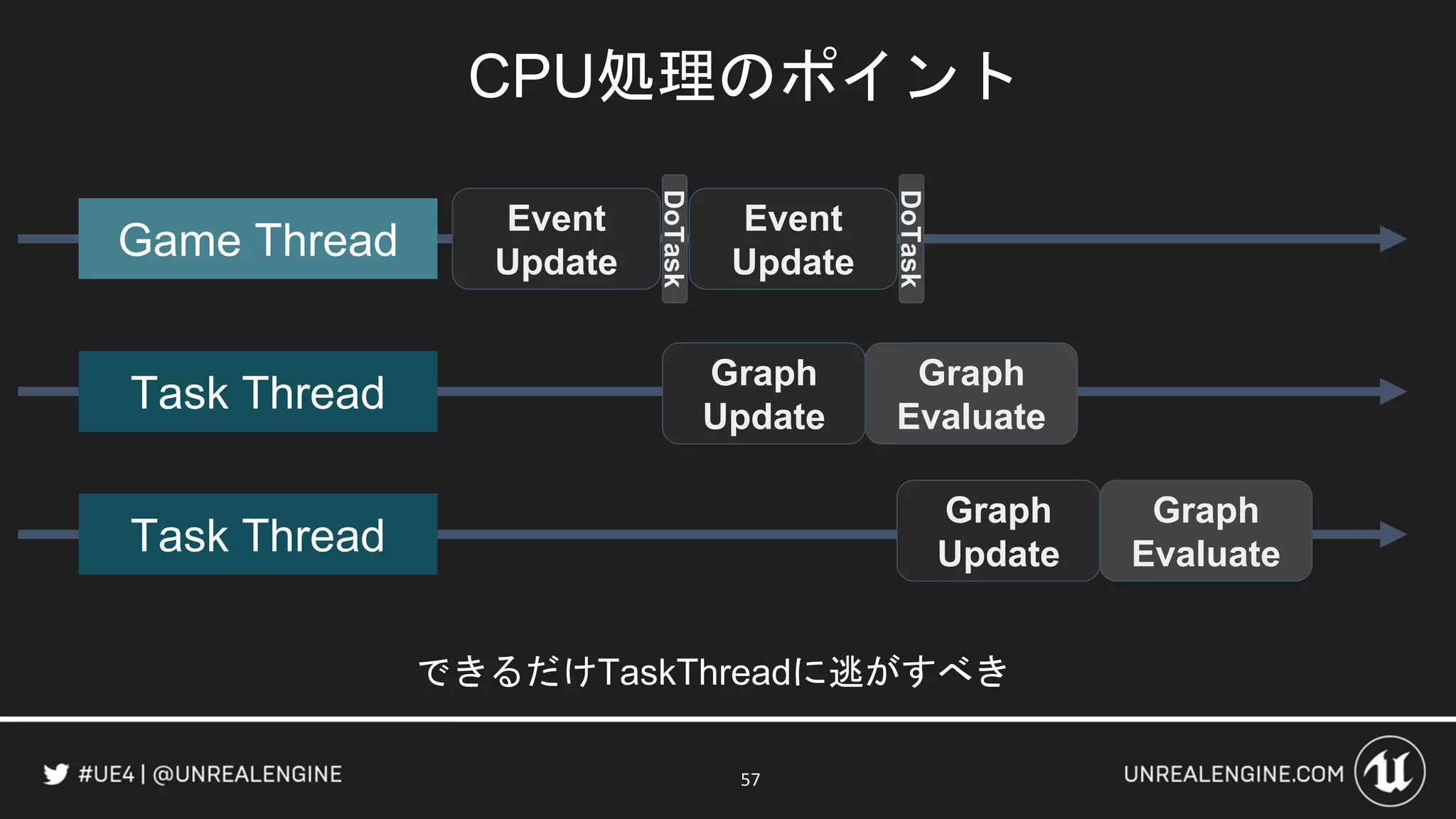

- 57. CPU処理のポイント 57 Game Thread Task Thread TaskThread Event Update Graph Update Graph Evaluate Event Update Graph Update Graph Evaluate DoTask DoTask できるだけTaskThreadに逃がすべき
- 58. CPU処理のポイント 58 Game Thread Task Thread TaskThread Event Update Graph Update Graph Evaluate Event Update Graph Update Graph Evaluate DoTask DoTask できるだけTaskThreadに逃がすべき
- 59.

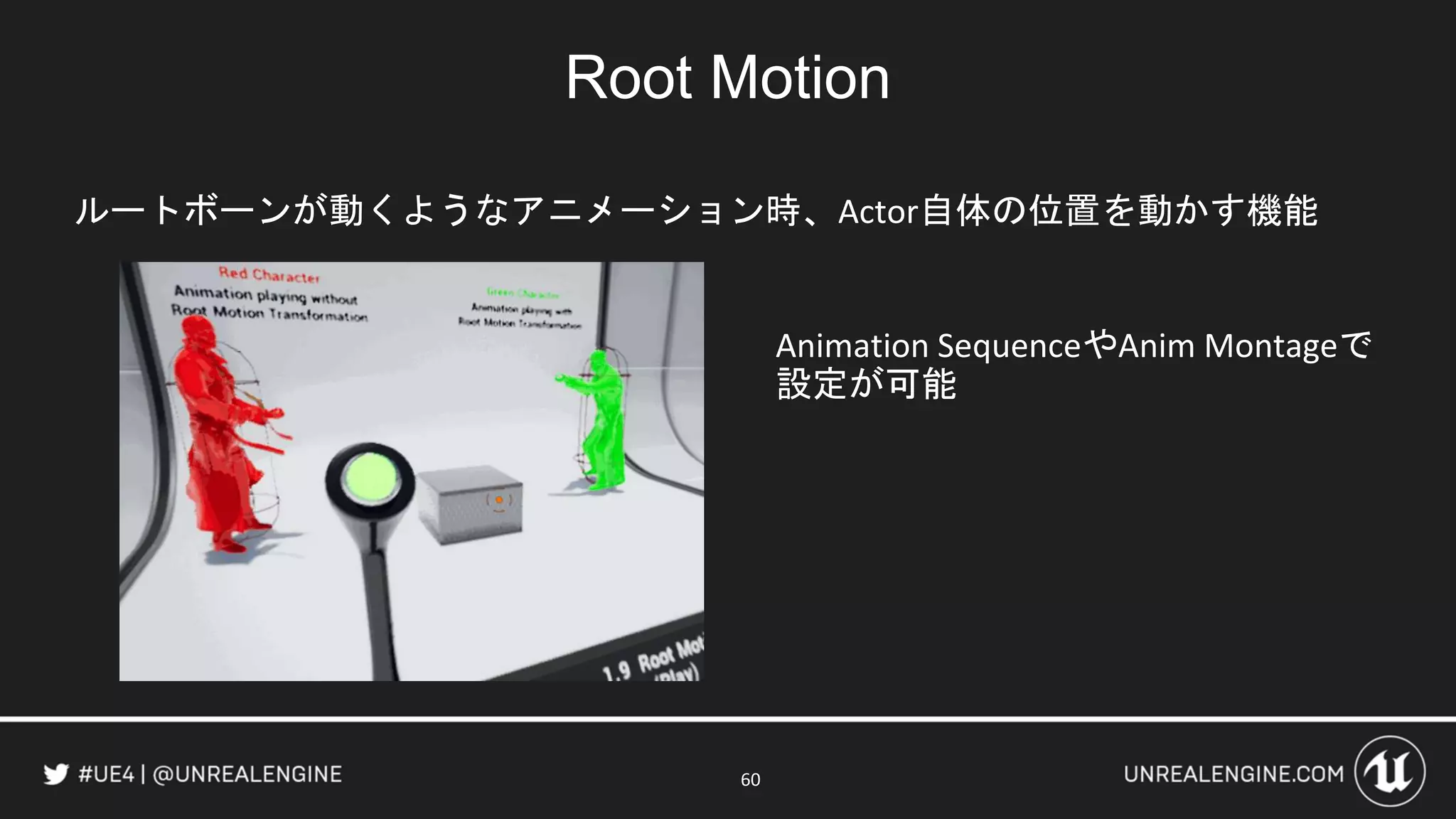

- 60.

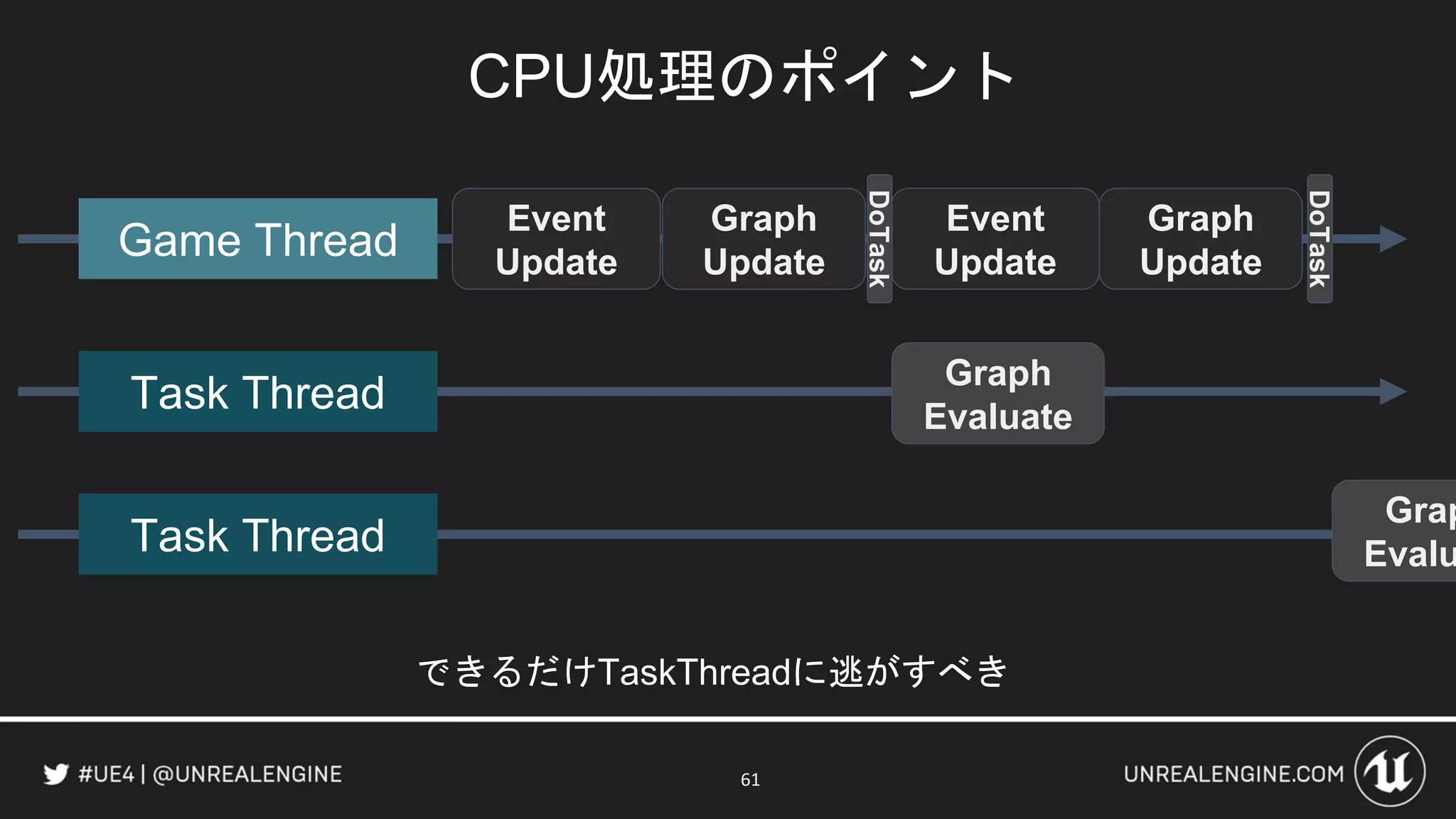

- 61. CPU処理のポイント 61 Game Thread Task Thread TaskThread Event Update Graph Update Graph Evaluate Event Update Graph Update Grap Evalu DoTask DoTask できるだけTaskThreadに逃がすべき
- 62. CPU処理のポイント 62 Game Thread Task Thread TaskThread Event Update Graph Update Graph Evaluate Event Update Graph Update Grap Evalu DoTask DoTask できるだけTaskThreadに逃がすべき
- 63.

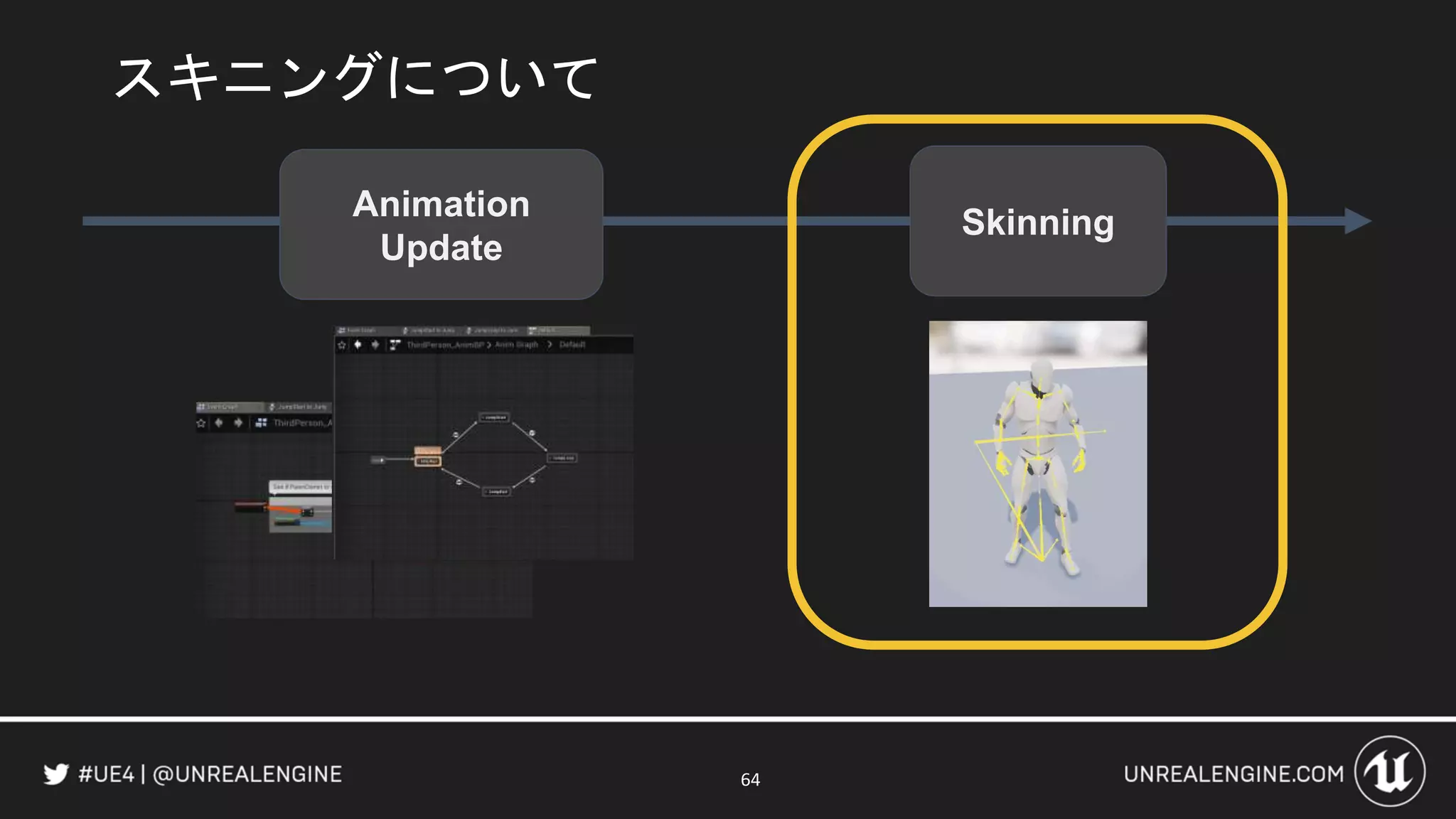

- 64.
- 65.

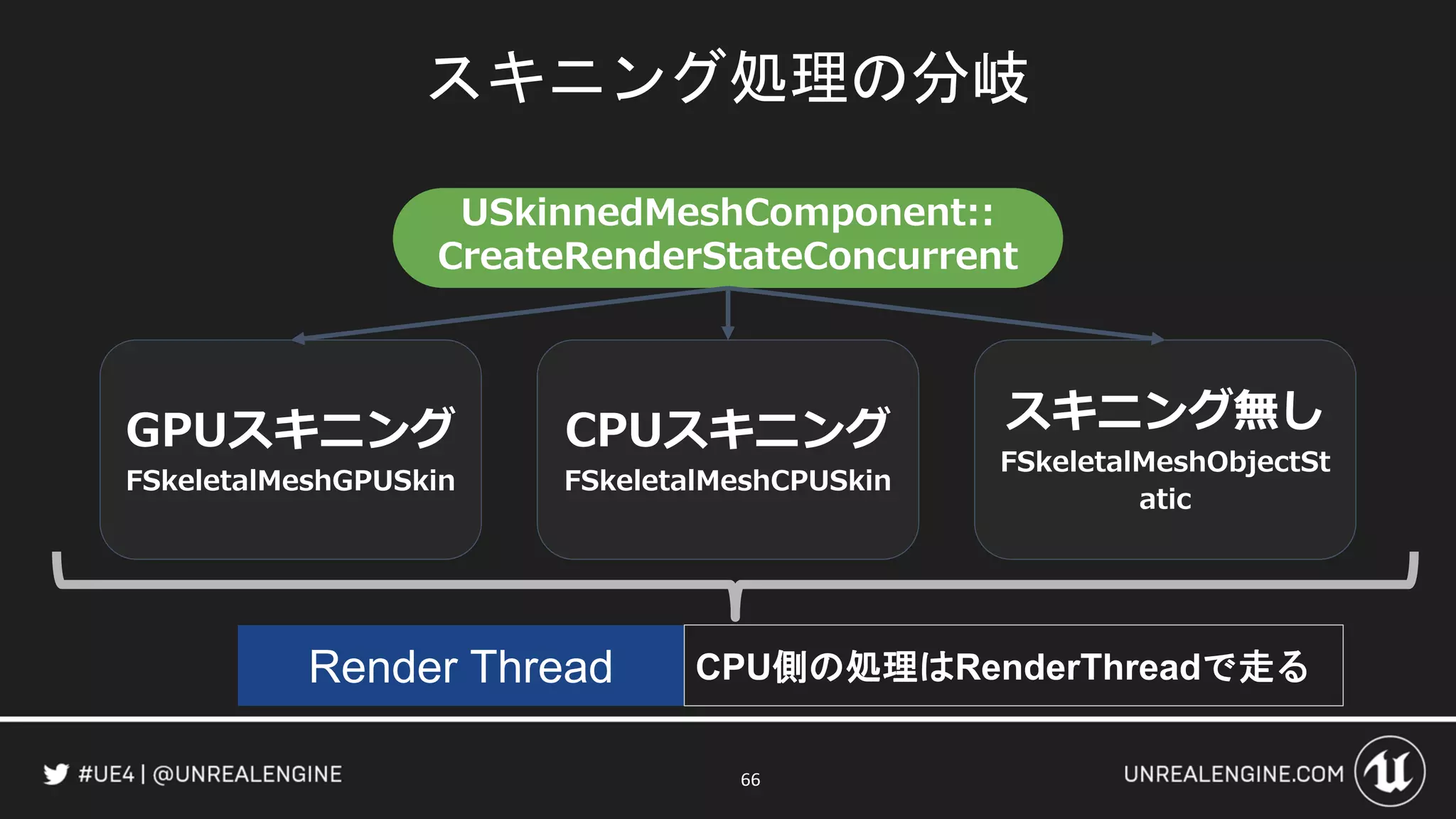

- 66.
- 67.

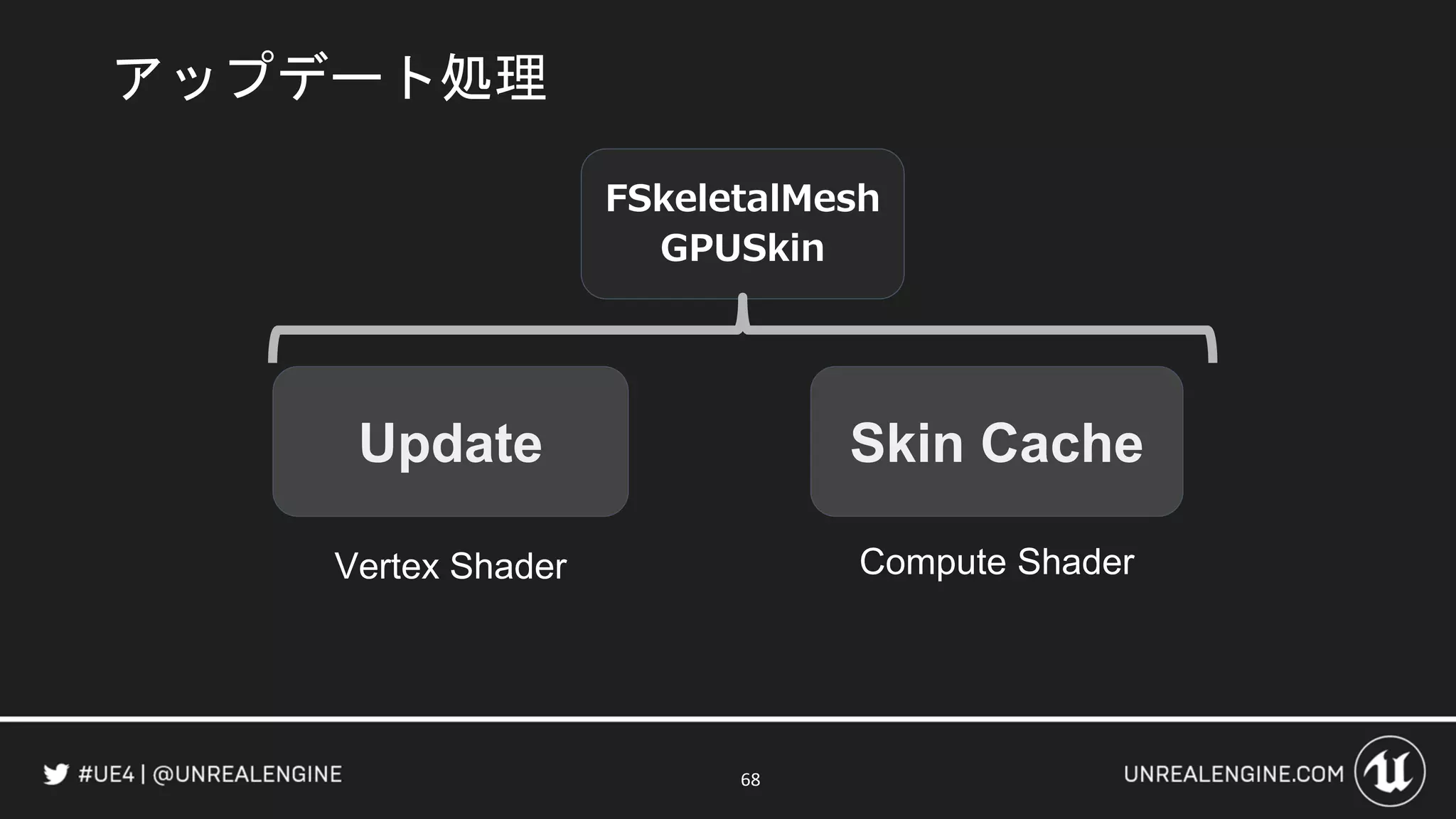

- 68. 68 FSkeletalMesh GPUSkin アップデート処理 Update Skin Cache VertexShader Compute Shader
- 69. 69 FSkeletalMesh GPUSkin アップデート処理 Update Skin Cache VertexShader Compute Shader
- 70.

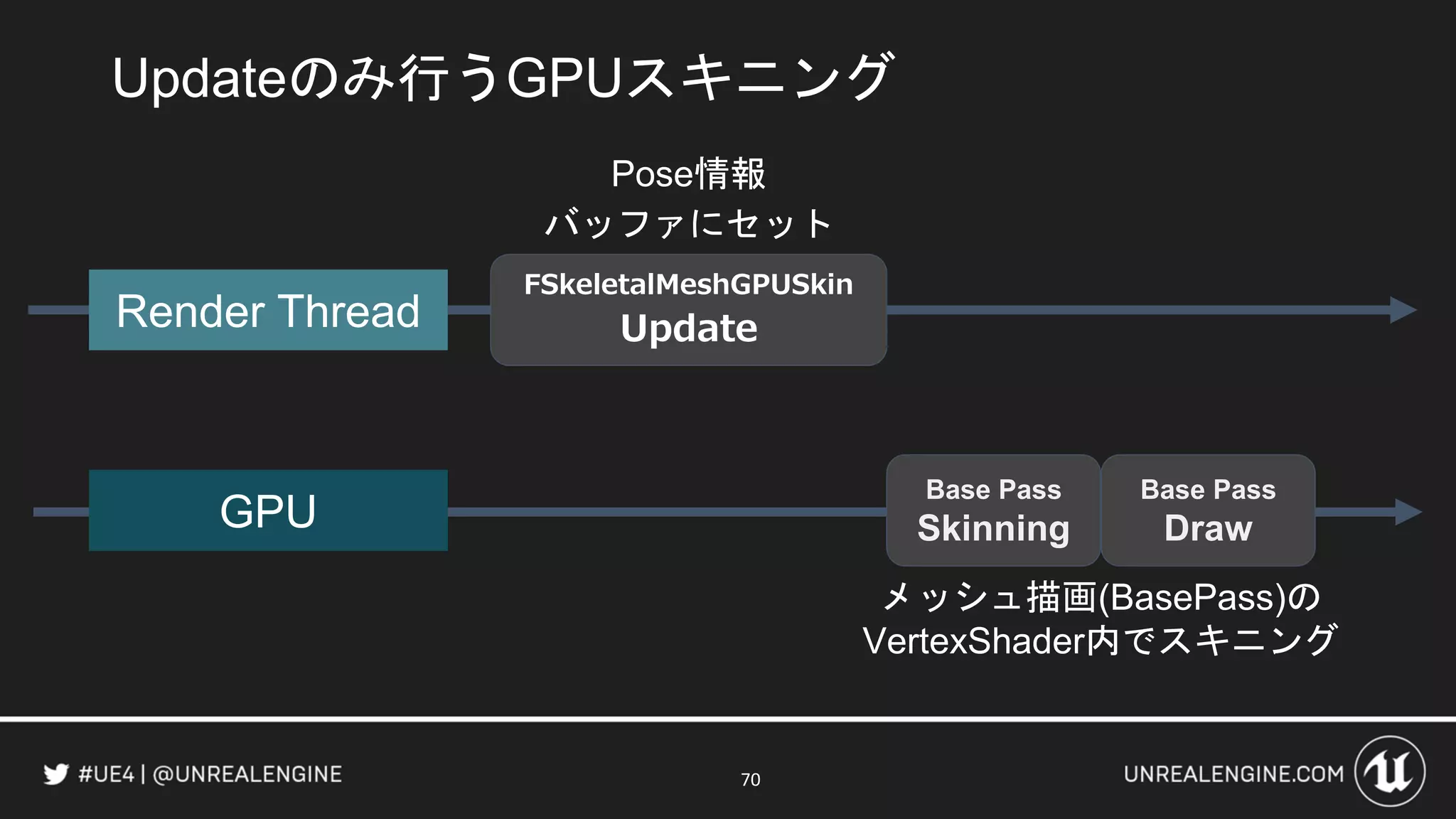

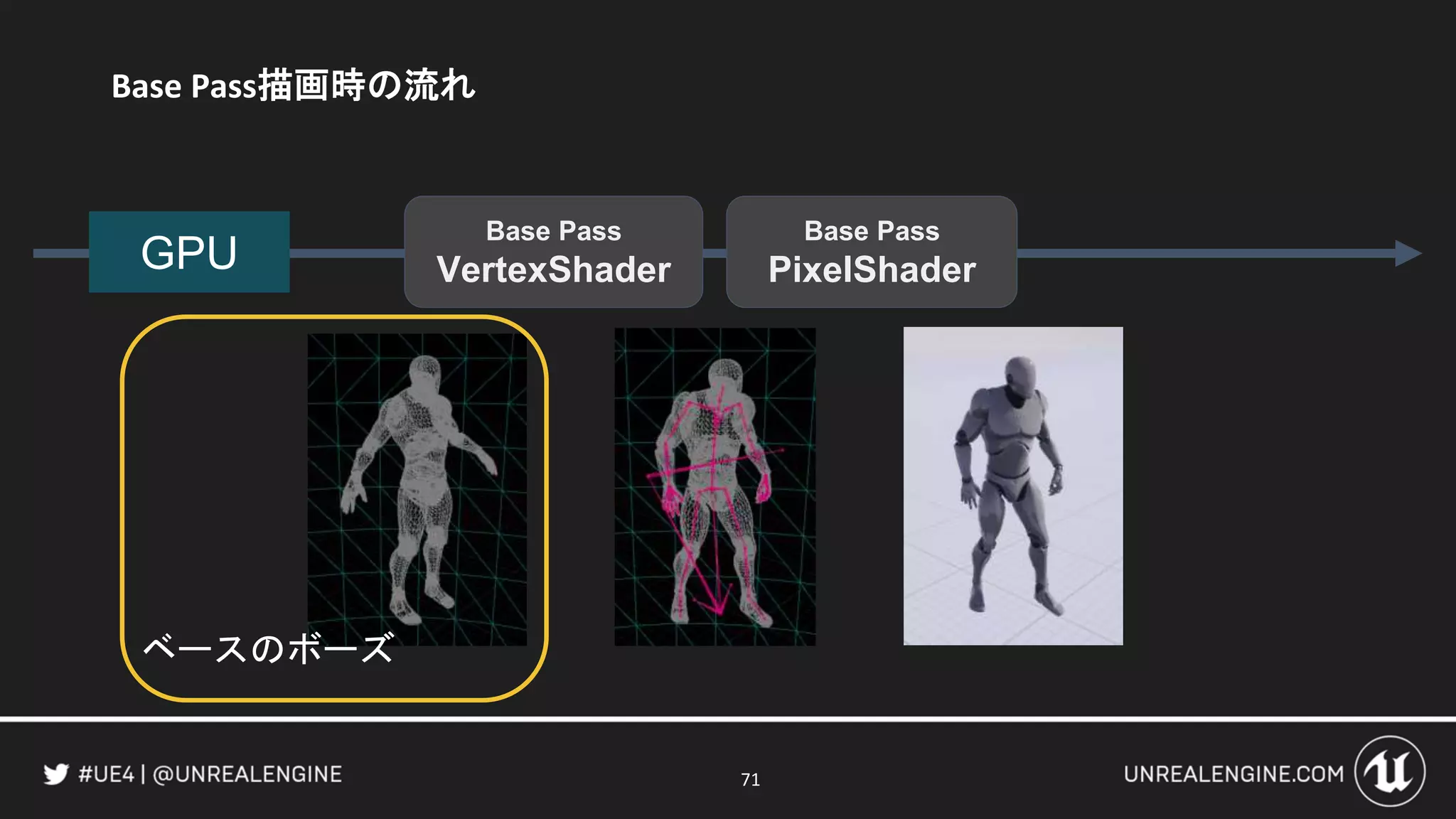

- 71. 71 Base Pass描画時の流れ GPU Base Pass VertexShader BasePass PixelShader ベースのボーズ

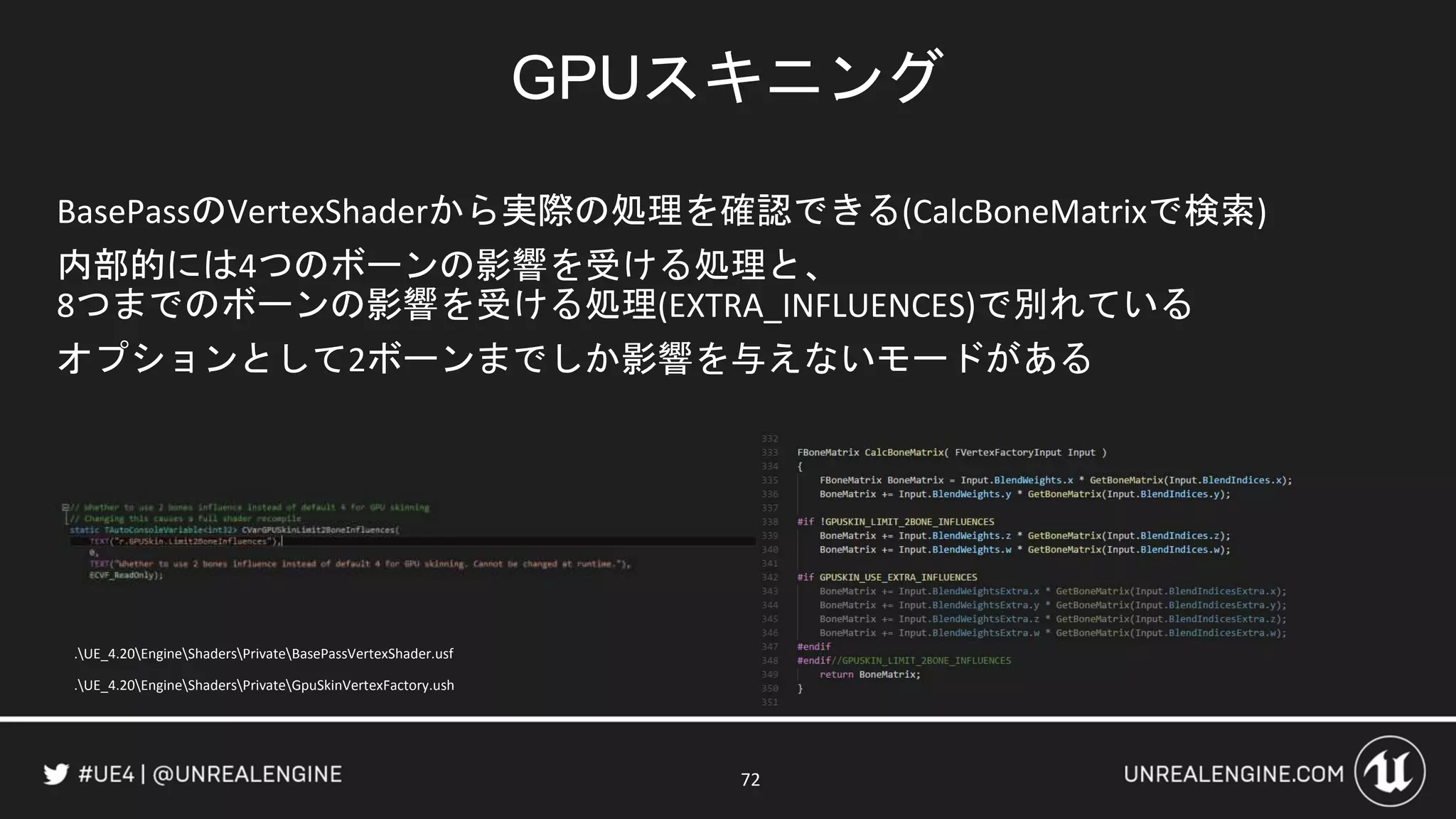

- 72.

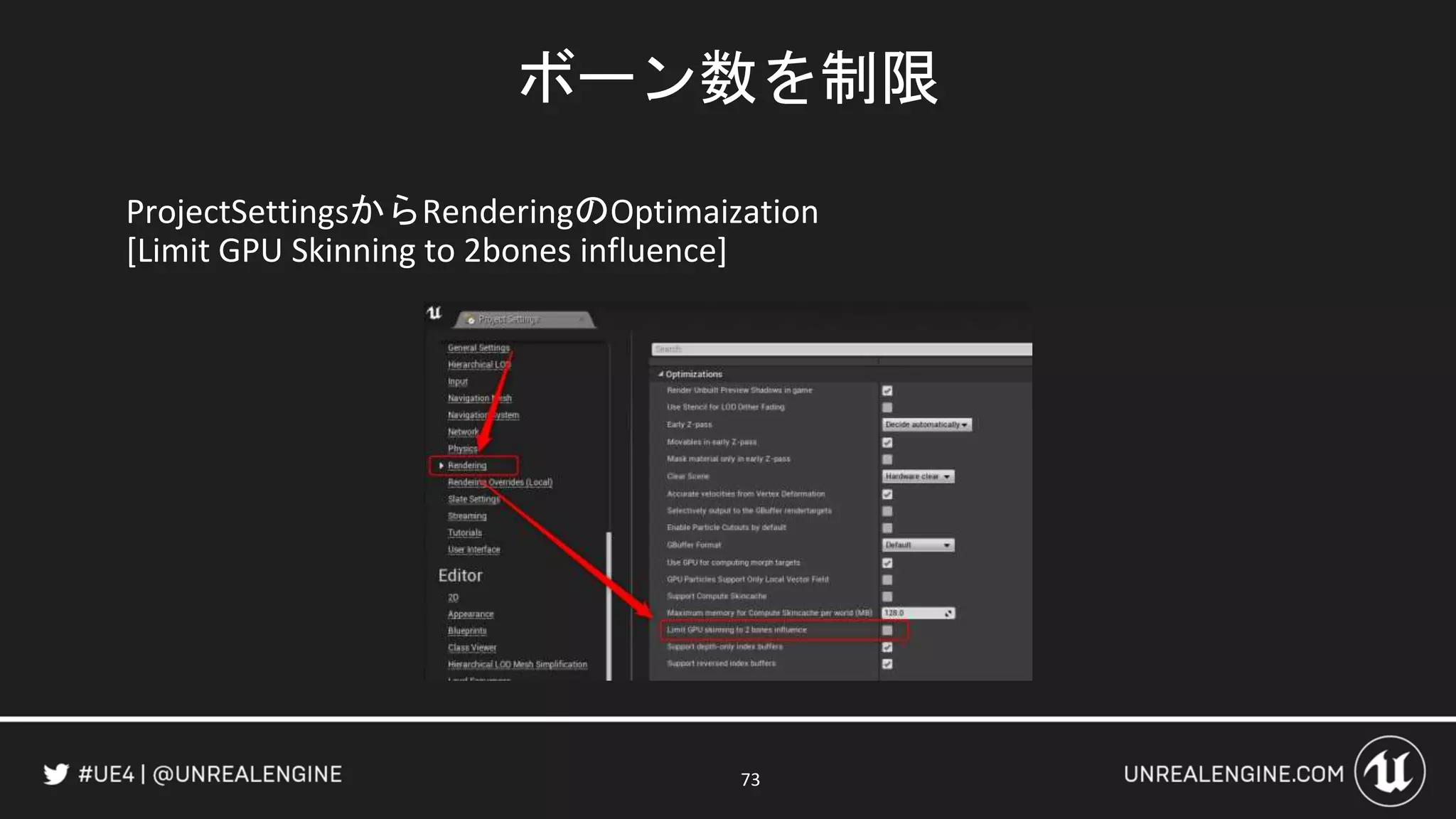

- 73. ProjectSettingsからRenderingのOptimaization [Limit GPU Skinningto 2bones influence] ボーン数を制限 73

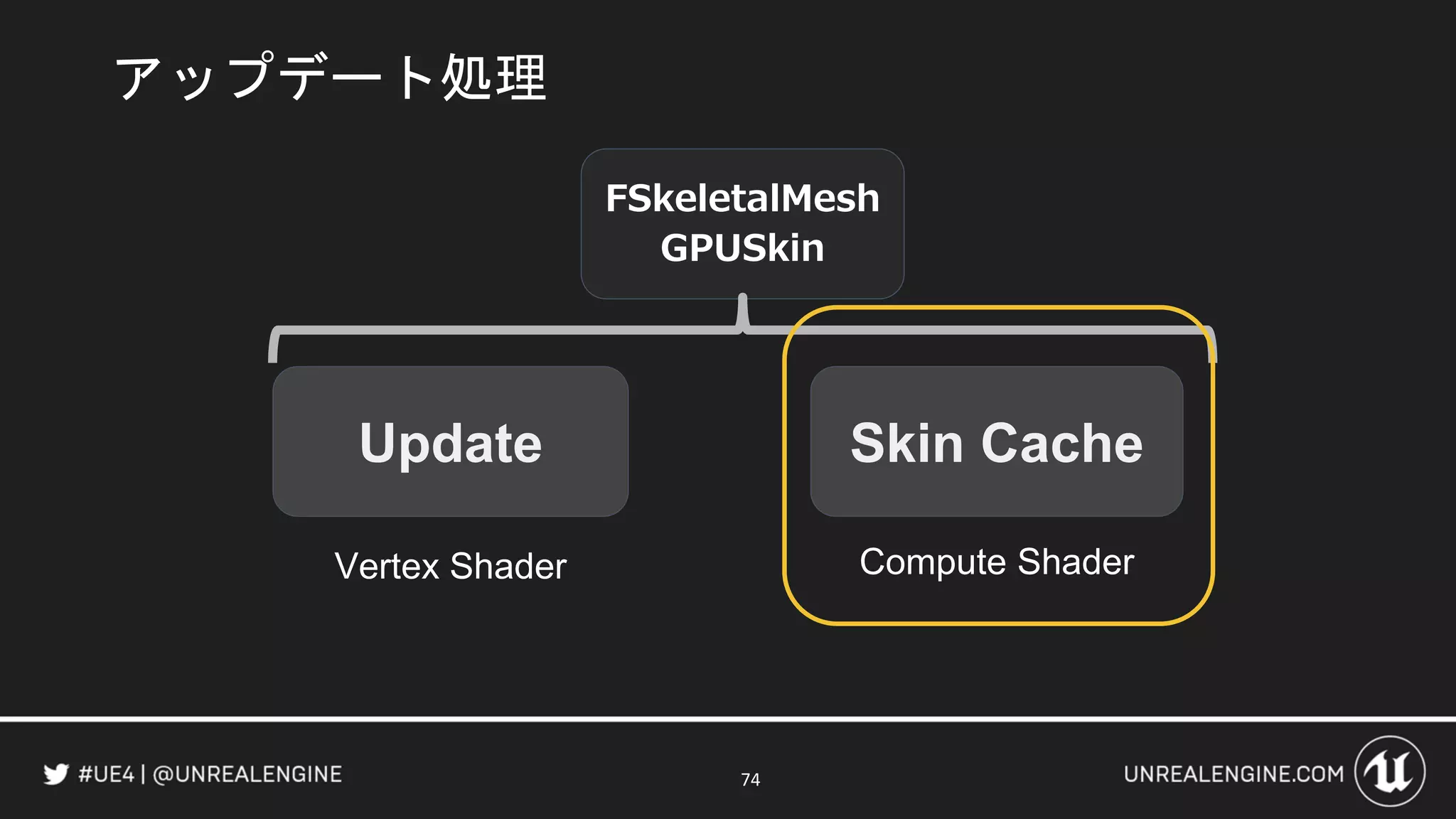

- 74. 74 FSkeletalMesh GPUSkin アップデート処理 Update Skin Cache VertexShader Compute Shader
- 75.

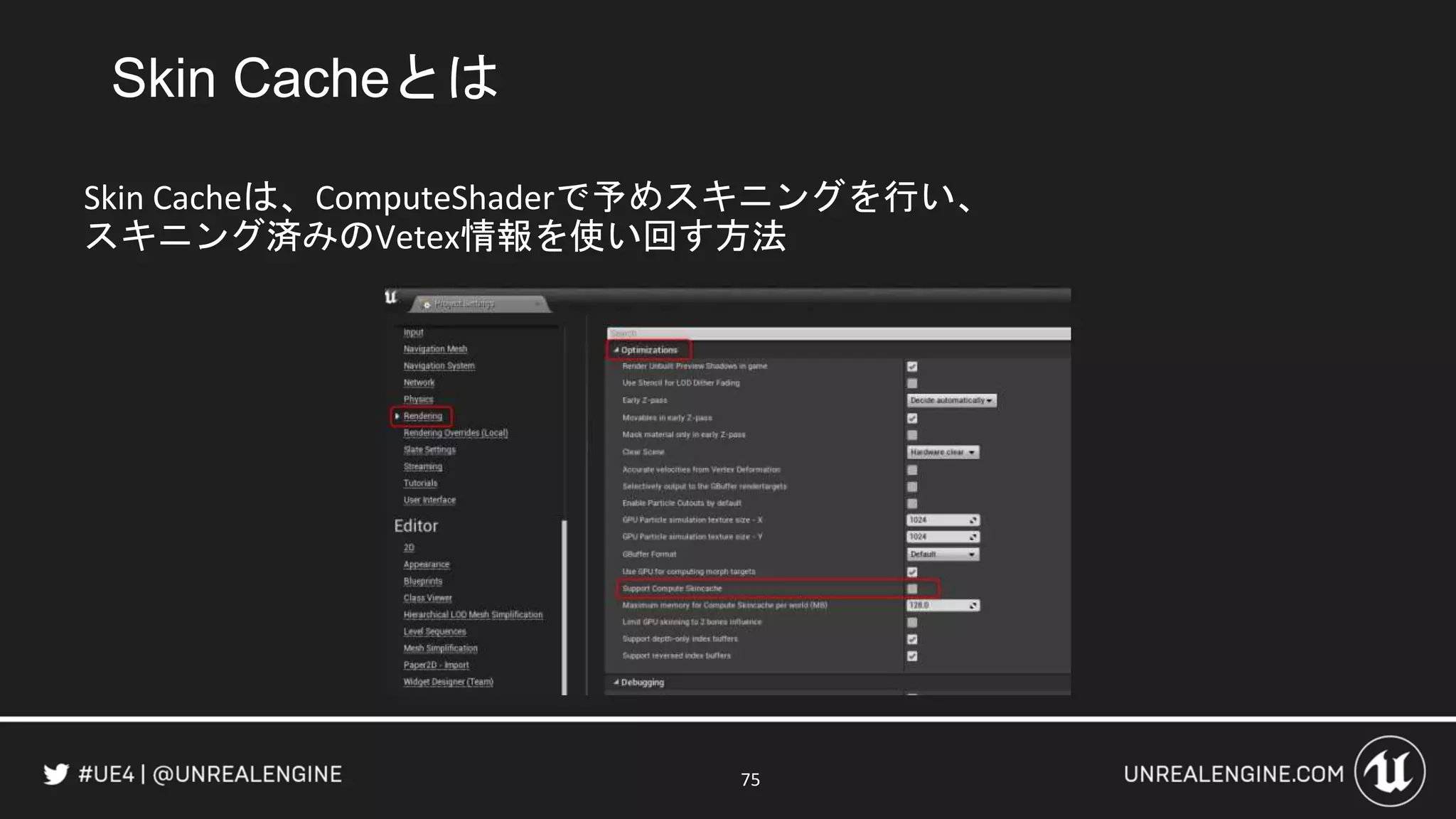

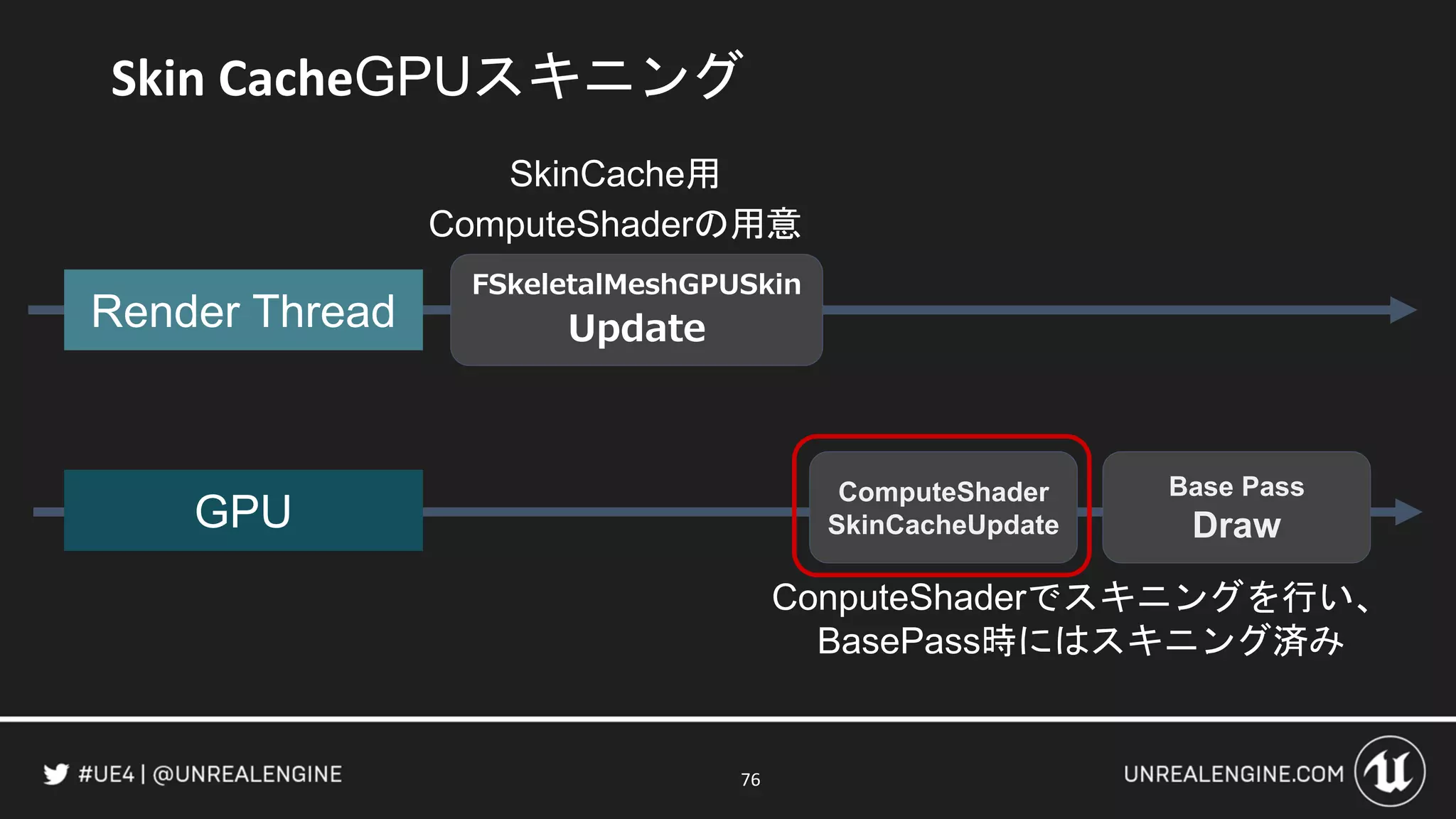

- 76. 76 Skin CacheGPUスキニング SkinCache用 ComputeShaderの用意 ConputeShaderでスキニングを行い、 BasePass時にはスキニング済み Render Thread FSkeletalMeshGPUSkin Update GPU BasePass Draw ComputeShader SkinCacheUpdate
- 77. 77 Base Pass描画時の流れ GPU Base Pass VertexShader BasePass PixelShader スキニング済み ボーズ
- 78.
- 79.
- 80.

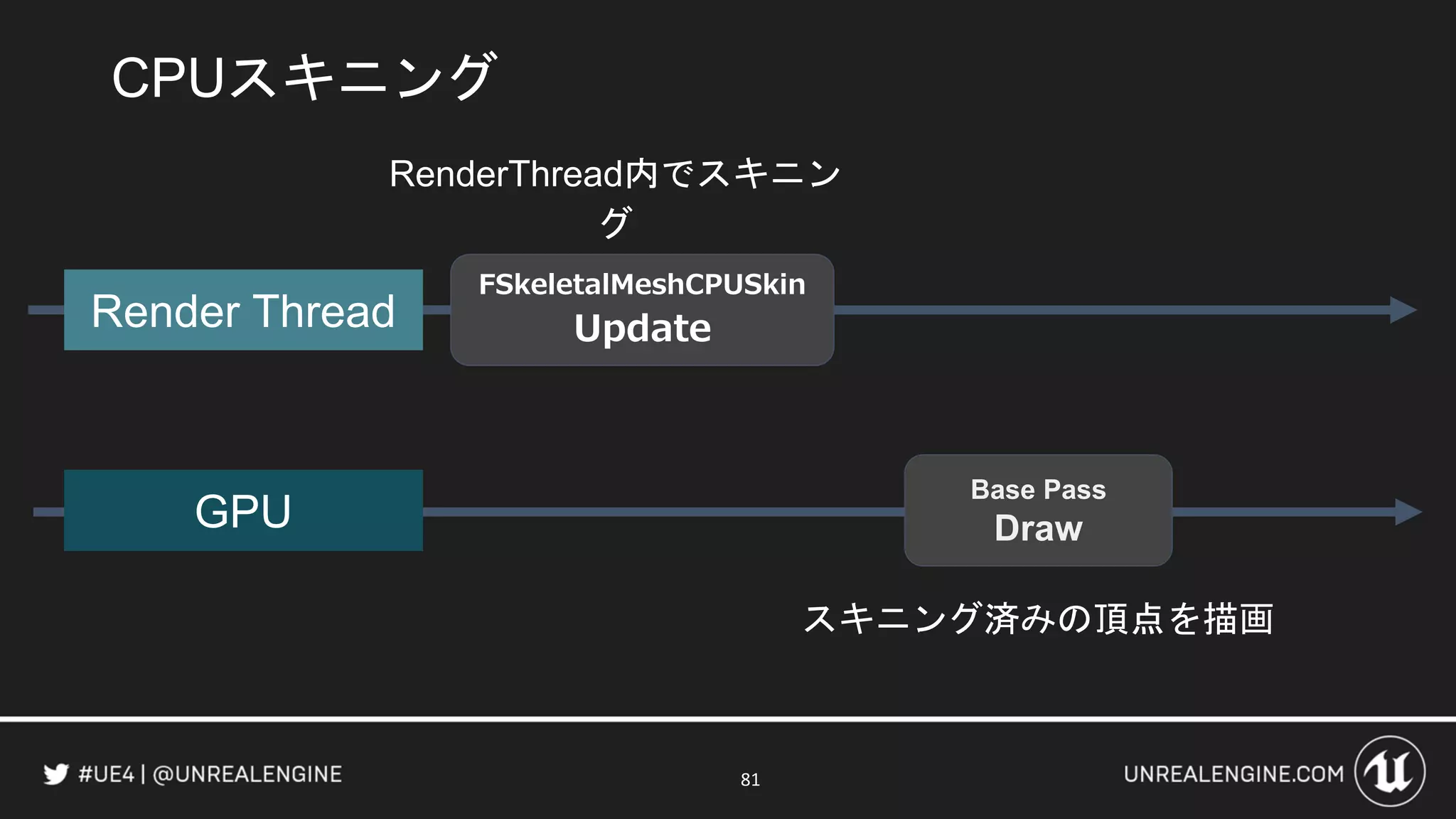

- 81.

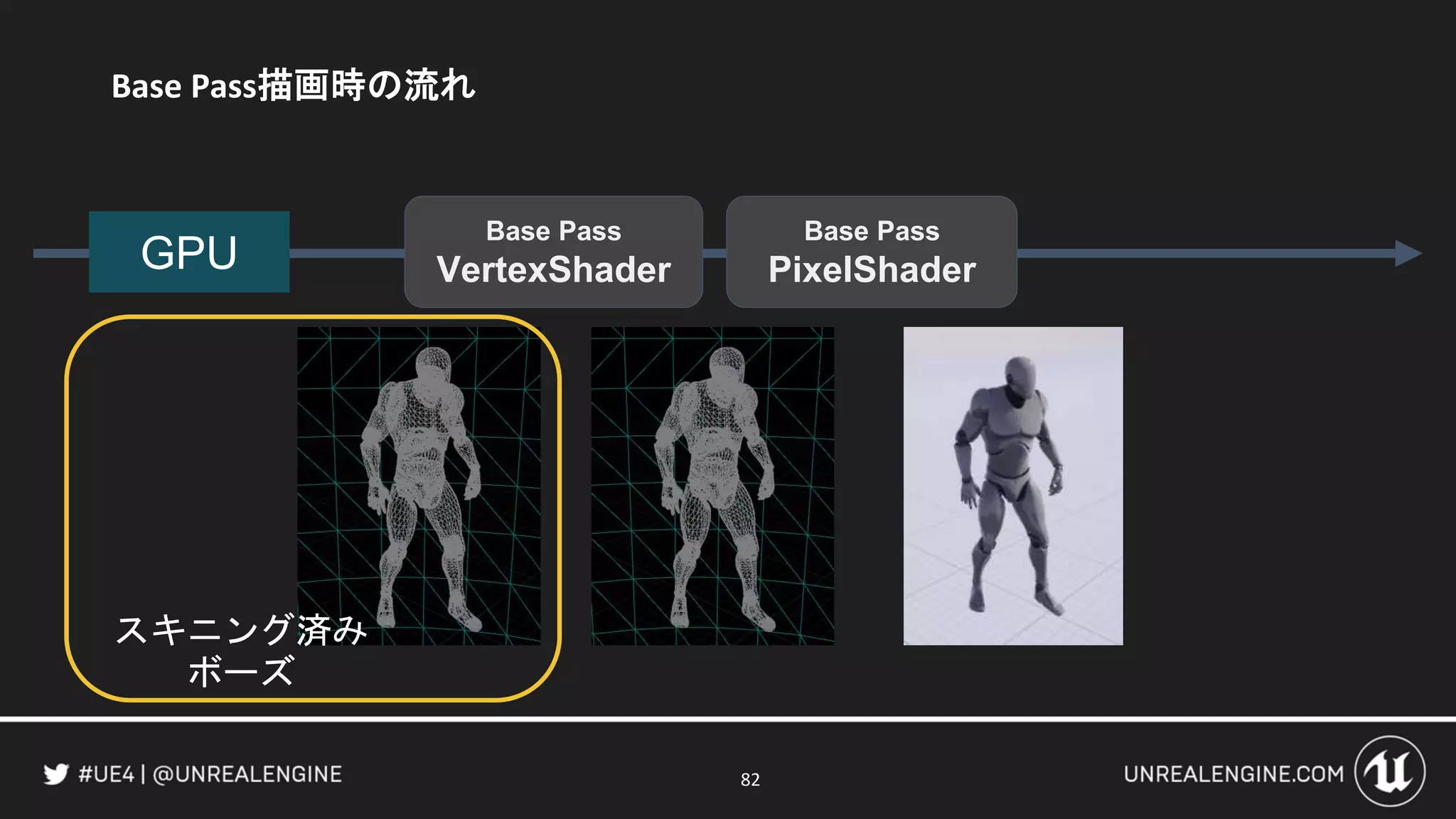

- 82. 82 Base Pass描画時の流れ GPU Base Pass VertexShader BasePass PixelShader スキニング済み ボーズ

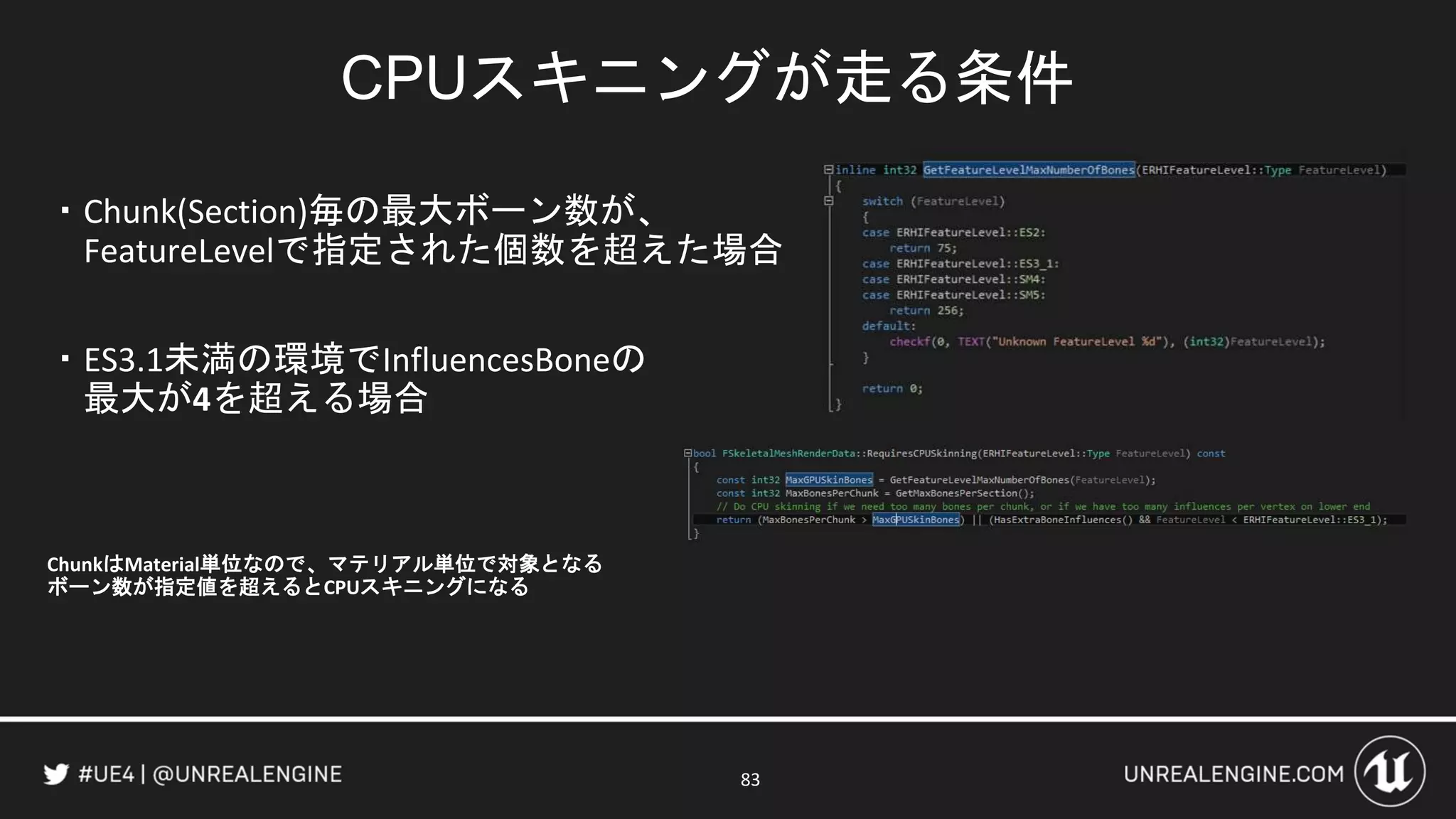

- 83.

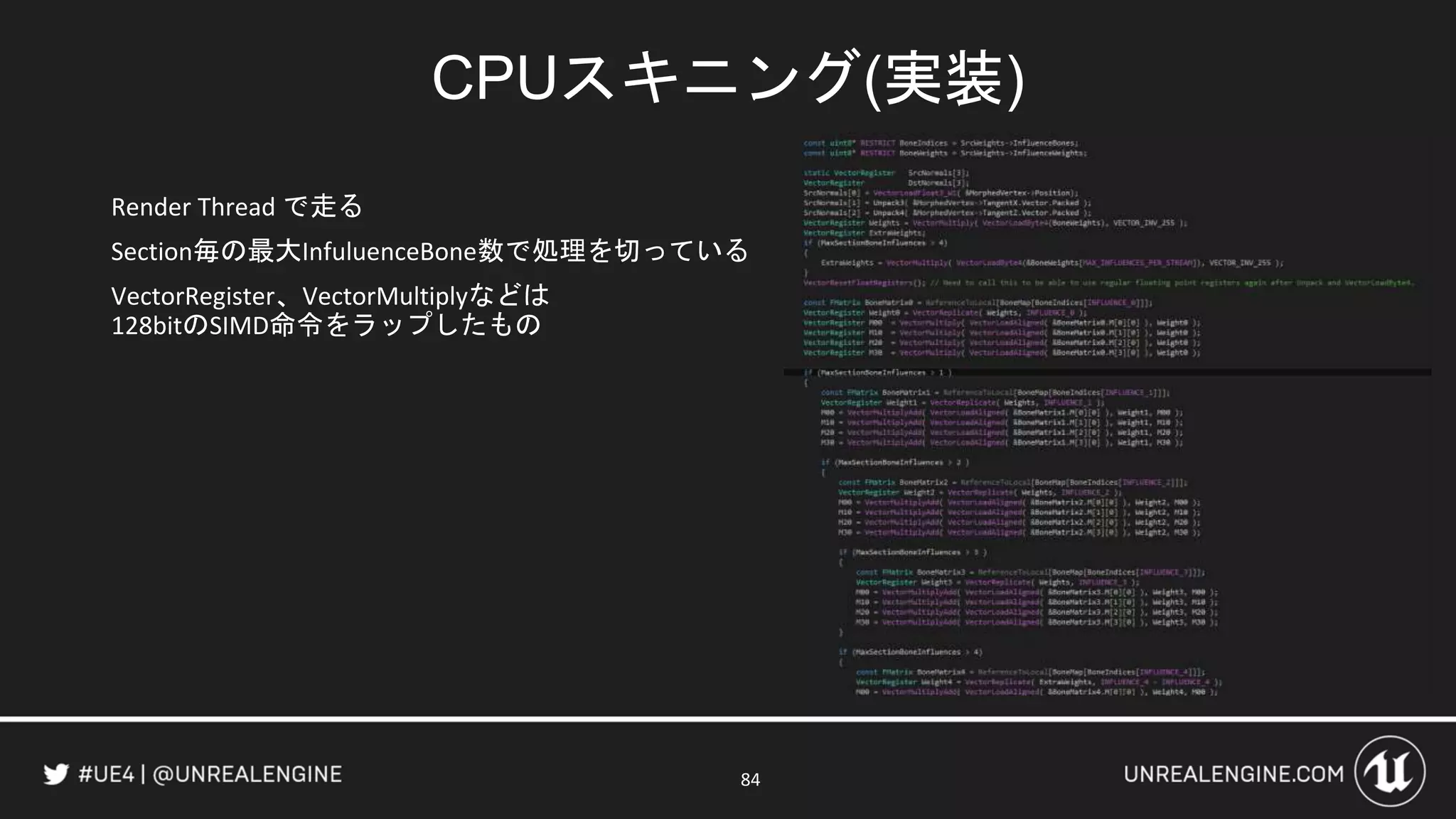

- 84.
- 85.
- 86.
- 87.
- 88.
- 89.
- 90.
- 91.
- 92.
- 93.
- 94. アニメーションの圧縮設定はAnimation Sequenceから • DetailsのCompression [EditCompression Settings] 94
- 95. Anim Compress • Automatic •Bitwise Compress Only • Least Destructive • Per Track Compression • Remove Every Second Key • Remove Linear Keys • Remove Trivial Keys 95

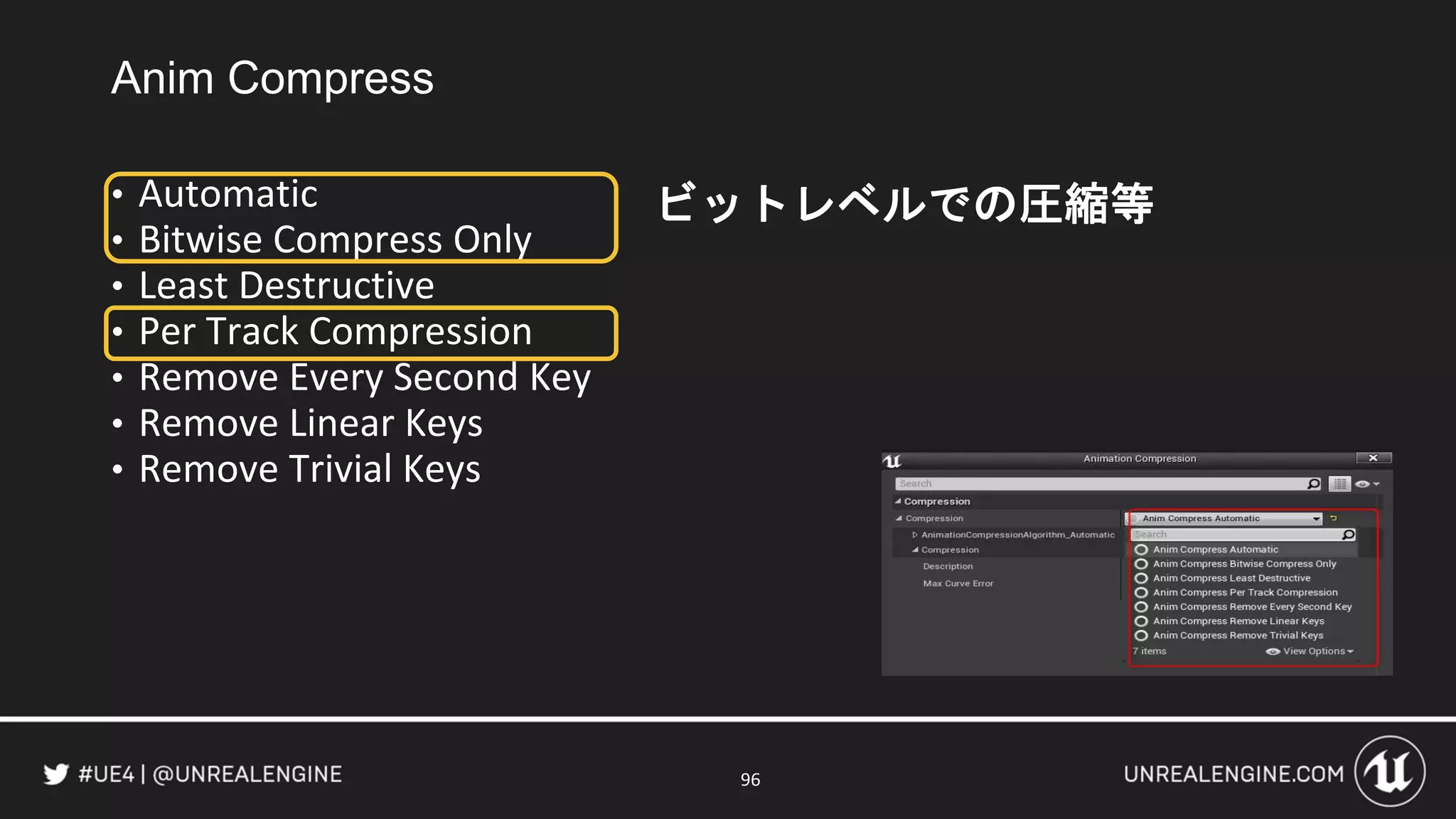

- 96. Anim Compress • Automatic •Bitwise Compress Only • Least Destructive • Per Track Compression • Remove Every Second Key • Remove Linear Keys • Remove Trivial Keys 96 ビットレベルでの圧縮等
- 97. Anim Compress • Automatic •Bitwise Compress Only • Least Destructive • Per Track Compression • Remove Every Second Key • Remove Linear Keys • Remove Trivial Keys 97 圧縮せずに 生のデータに近い状態

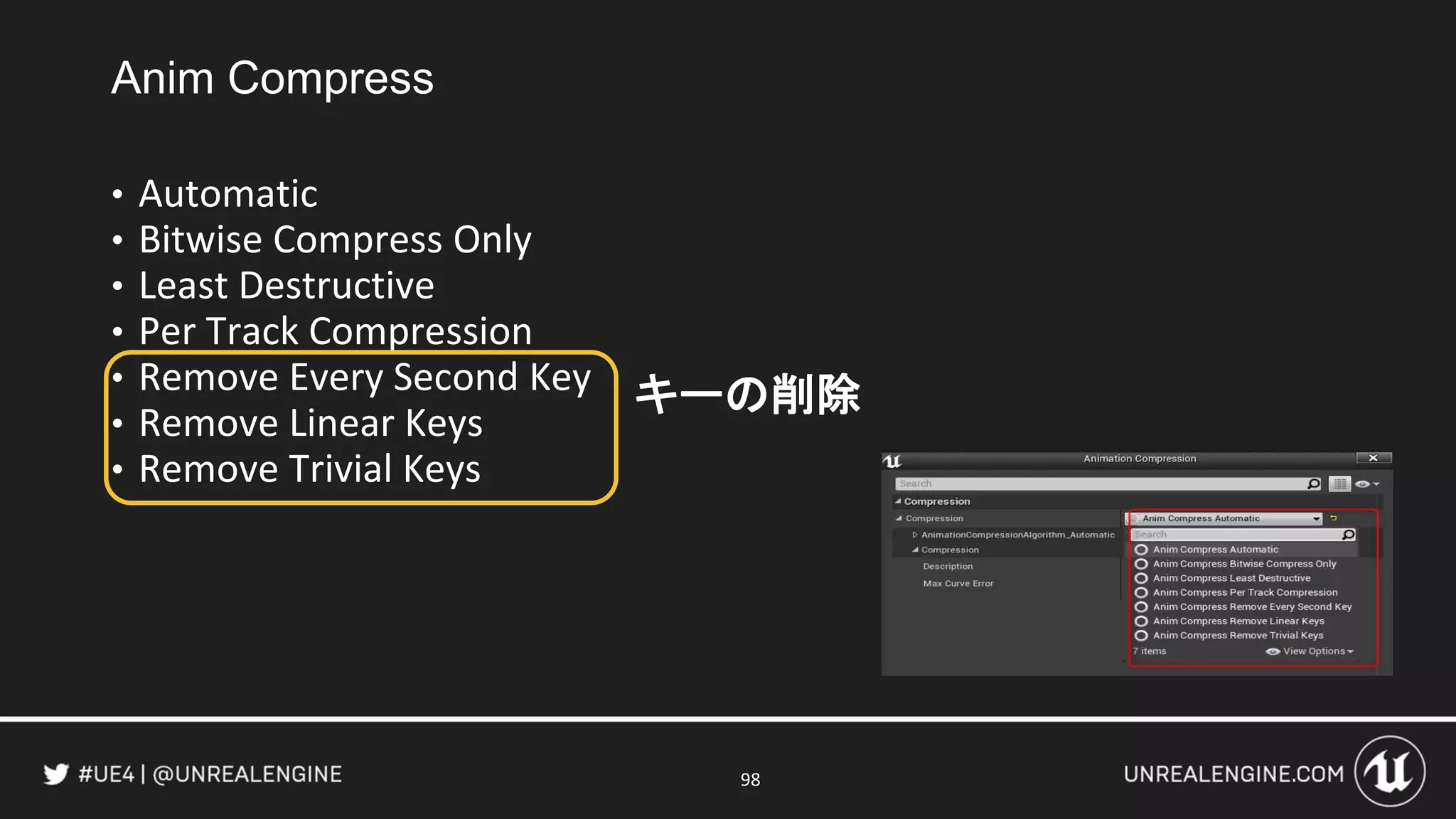

- 98. Anim Compress • Automatic •Bitwise Compress Only • Least Destructive • Per Track Compression • Remove Every Second Key • Remove Linear Keys • Remove Trivial Keys 98 キーの削除

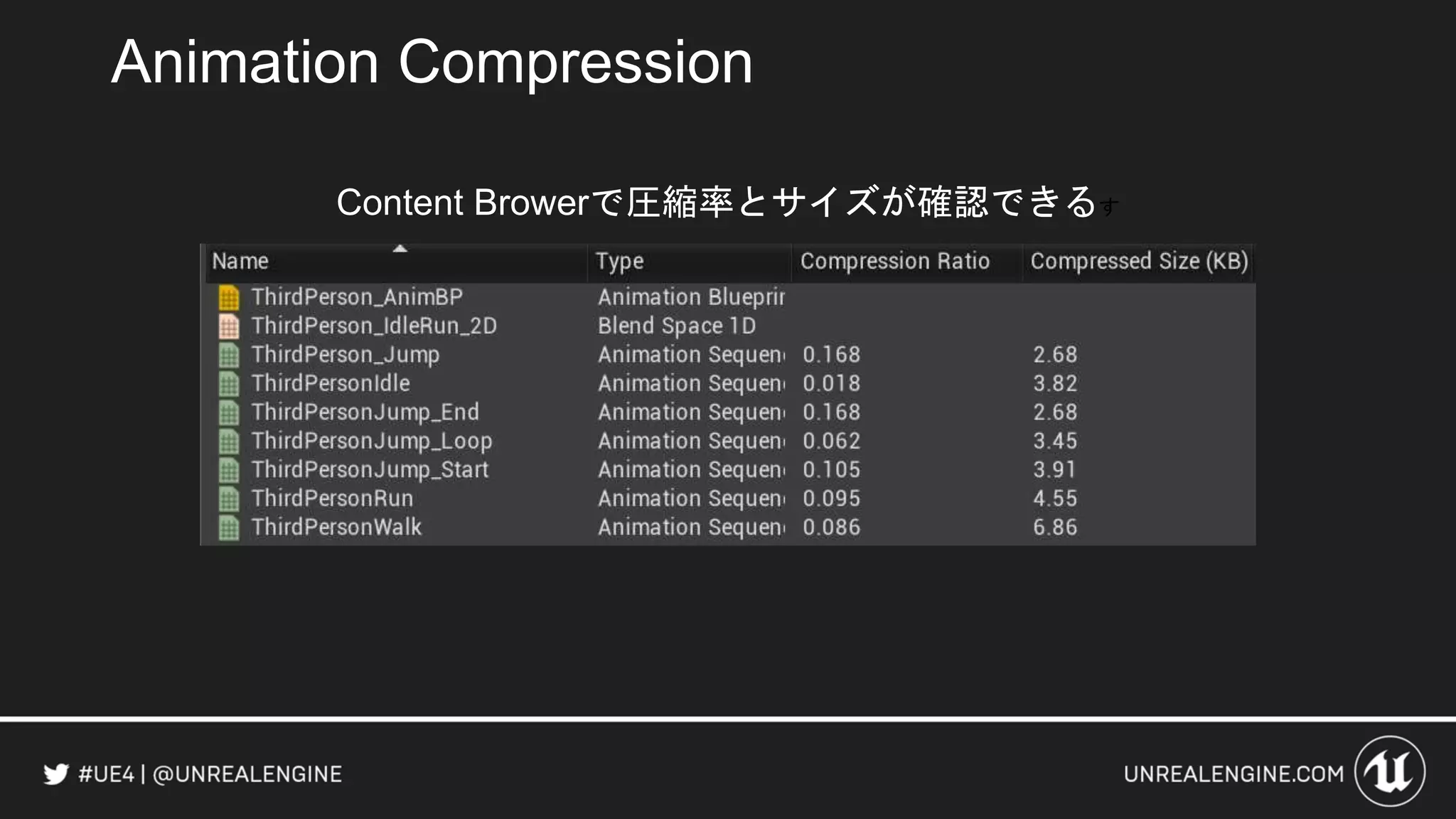

- 99.
- 100.

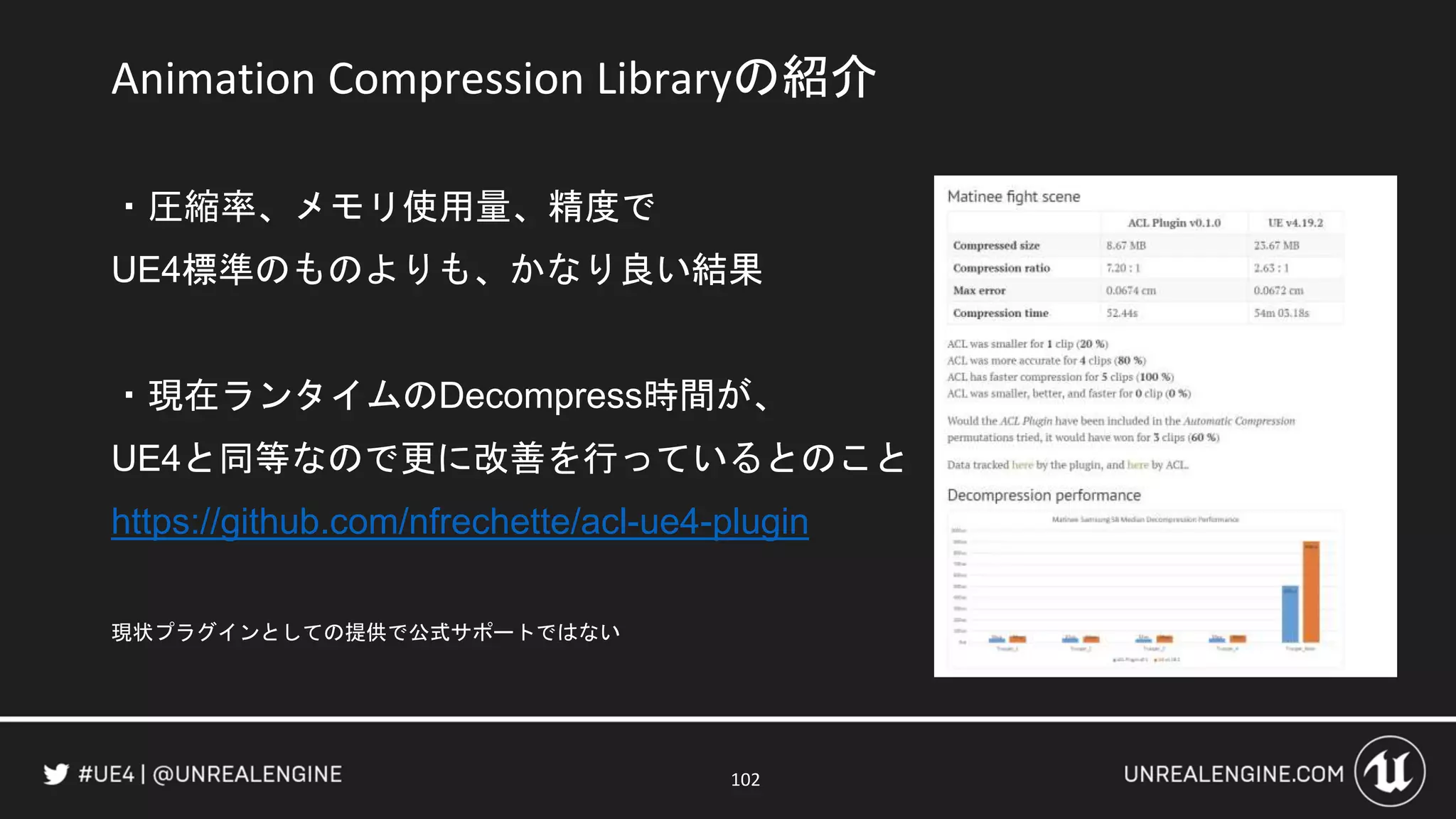

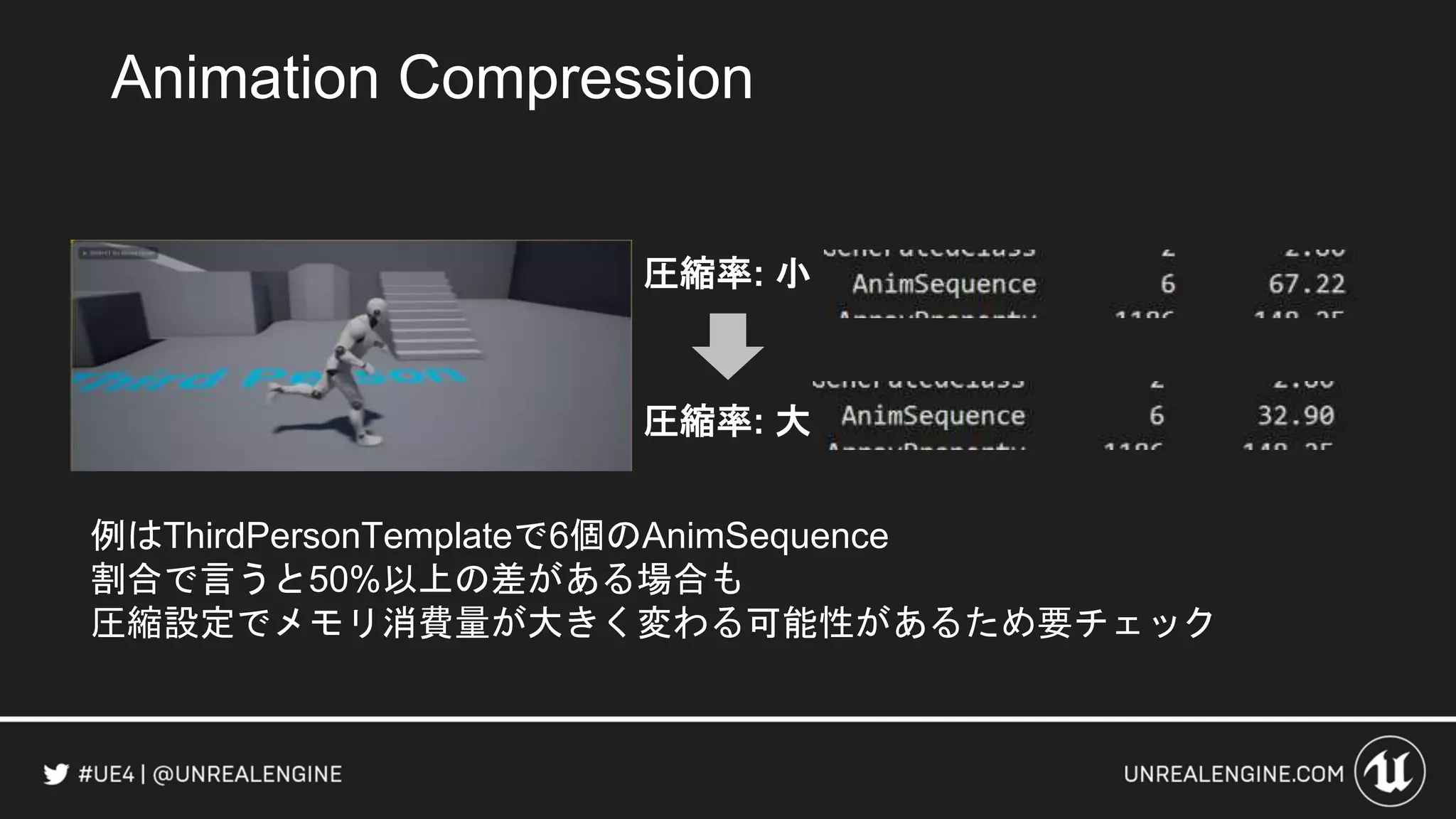

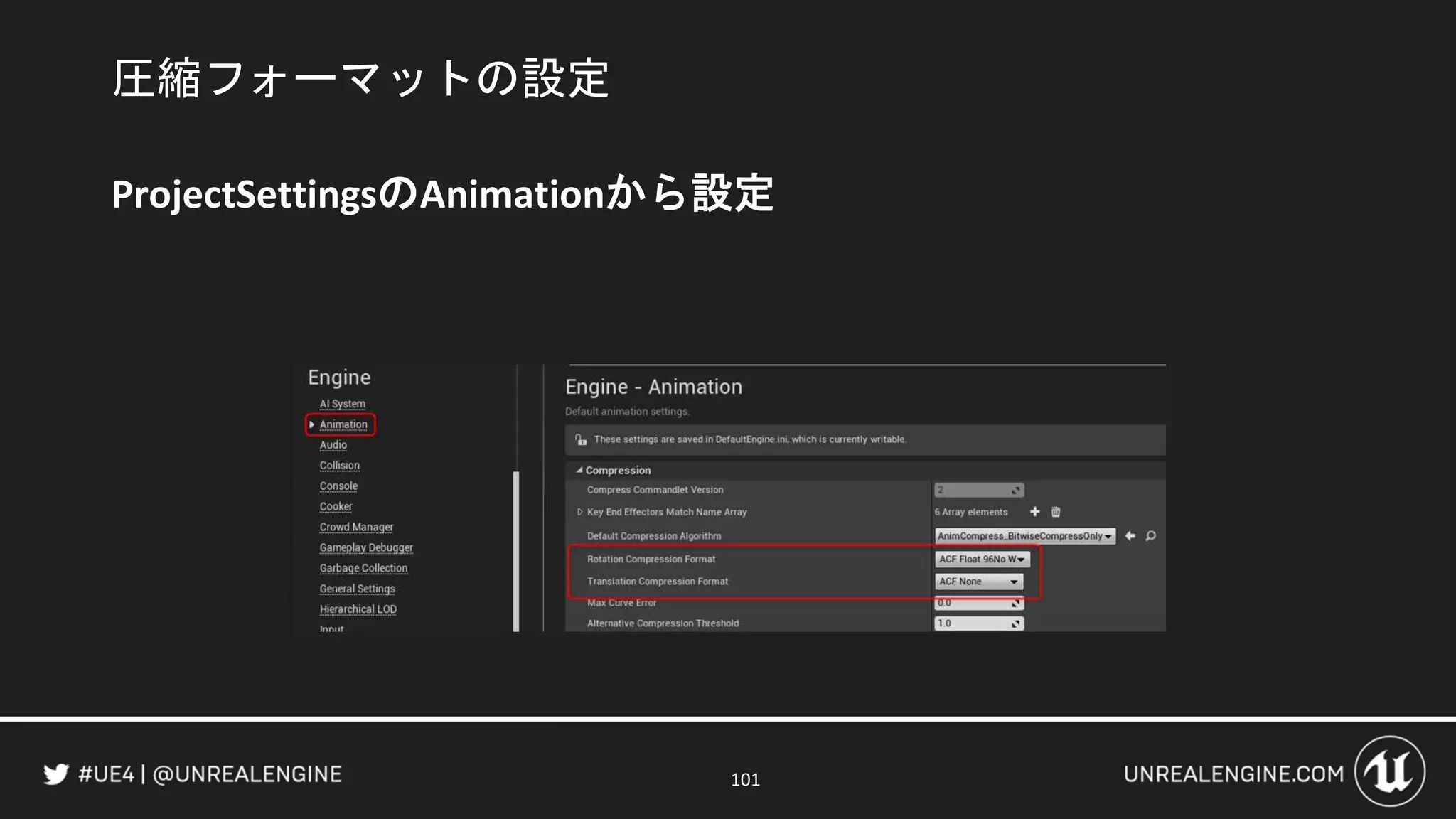

- 101.
- 102.
- 103.

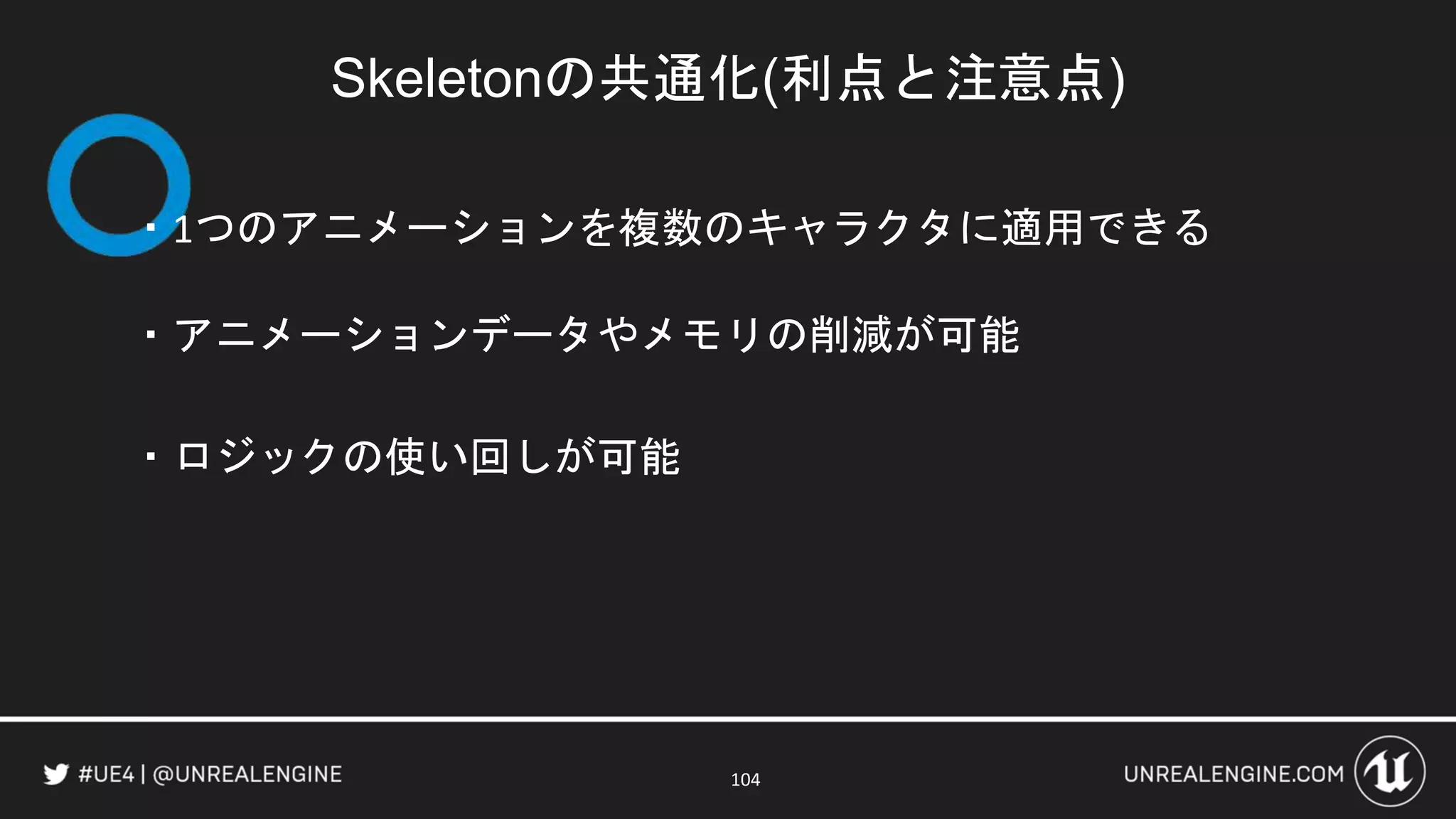

- 104.
- 105.
- 106.
- 107.

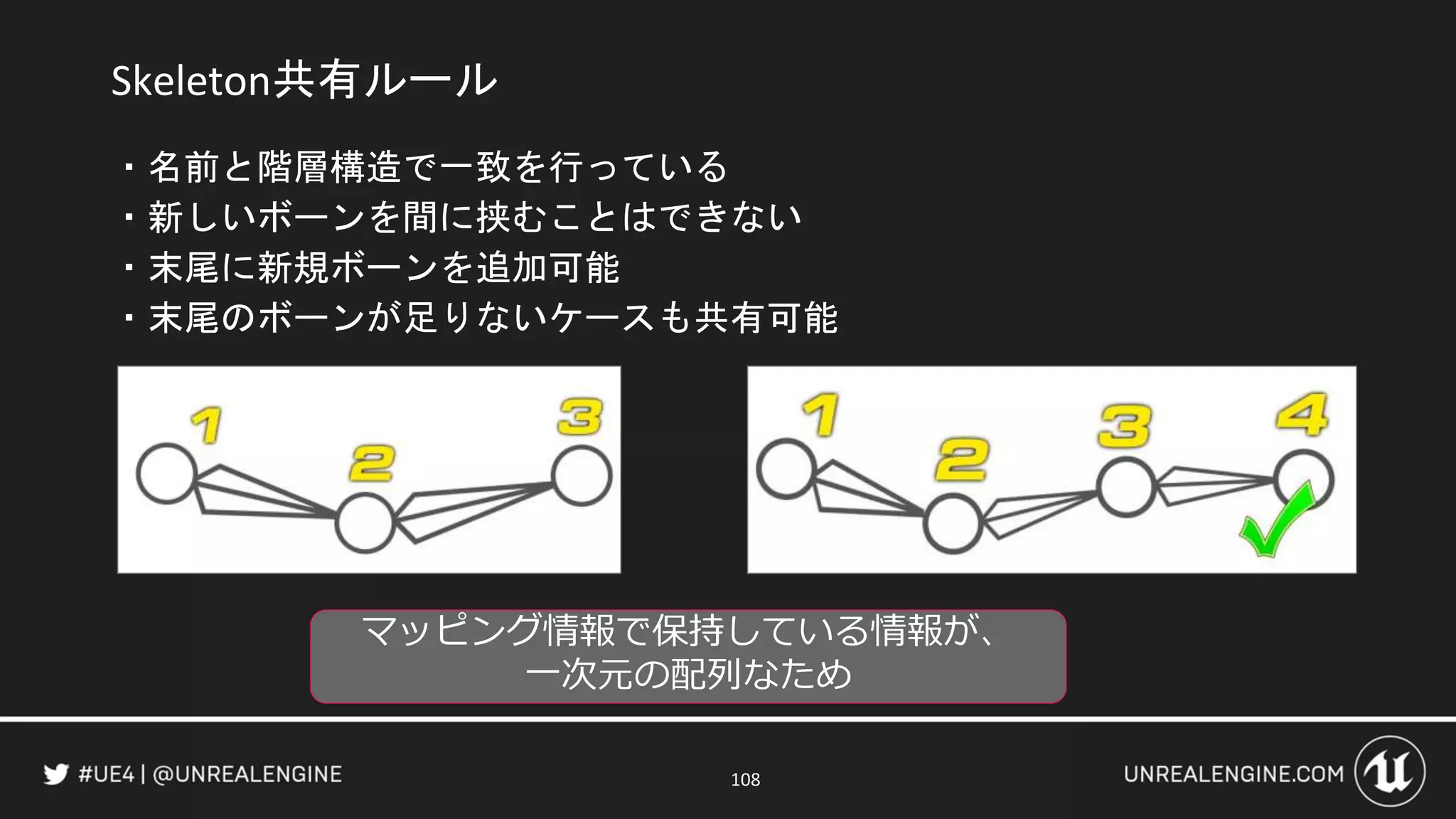

- 108.
- 109.
- 110.
- 111. アニメーション処理の増大 → 細かい最適化 ・アニメーションに関するLOD ・AnimationBlueprintに関する注意点 111

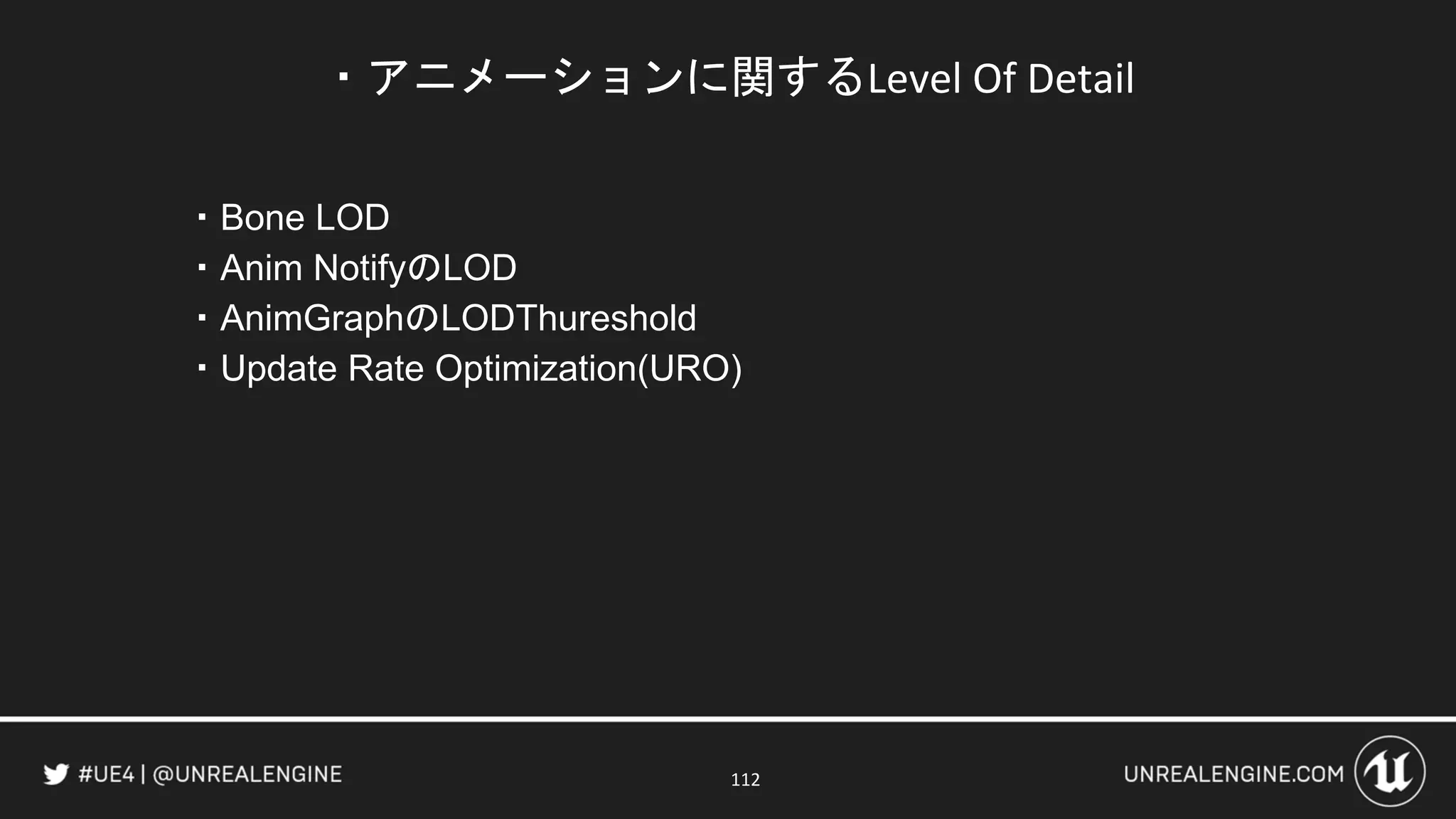

- 112. ・アニメーションに関するLevel Of Detail ・BoneLOD ・Anim NotifyのLOD ・AnimGraphのLODThureshold ・Update Rate Optimization(URO) 112
- 113.

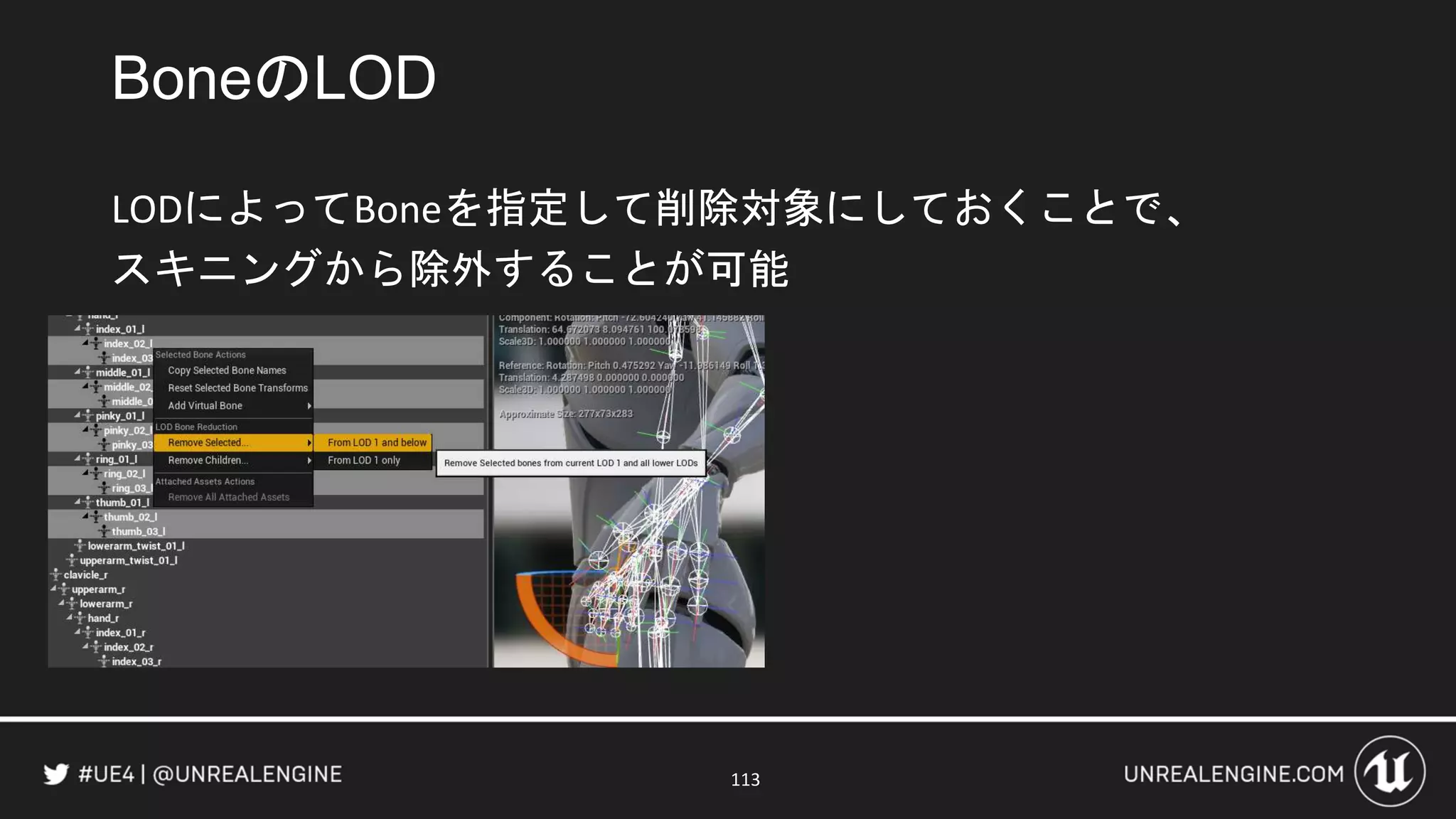

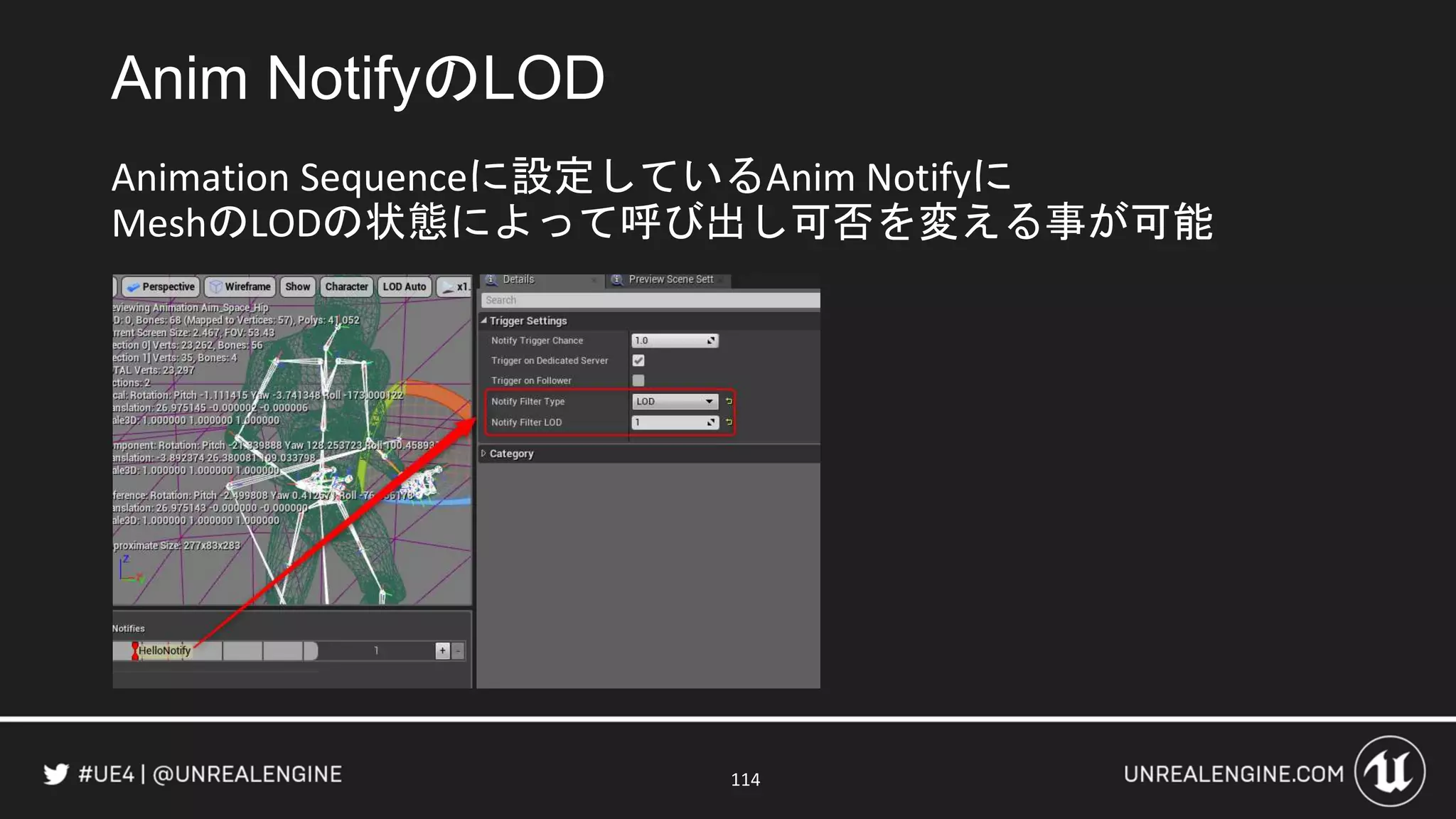

- 114. Anim NotifyのLOD Animation Sequenceに設定しているAnimNotifyに MeshのLODの状態によって呼び出し可否を変える事が可能 114
- 115.

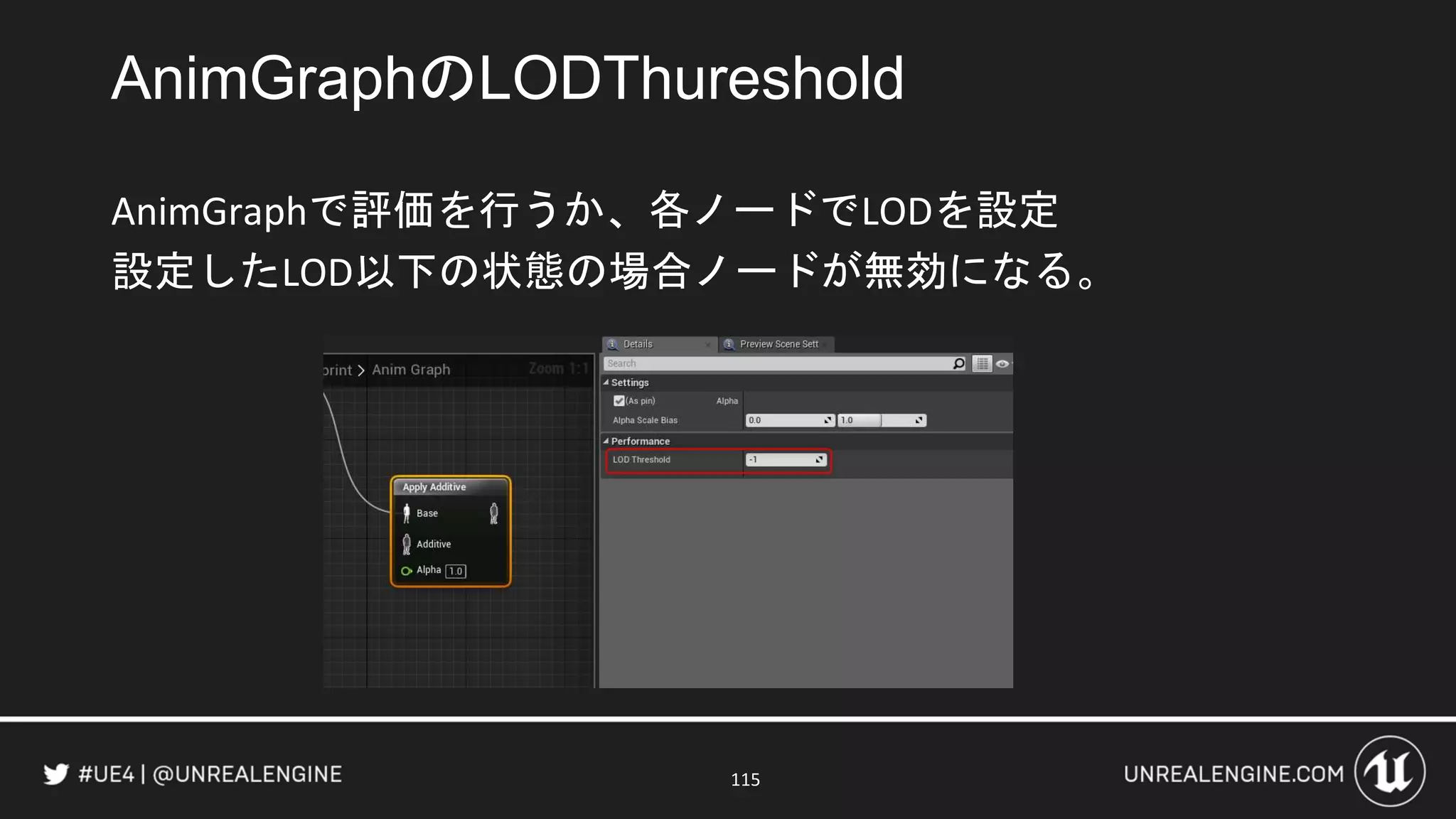

- 116.

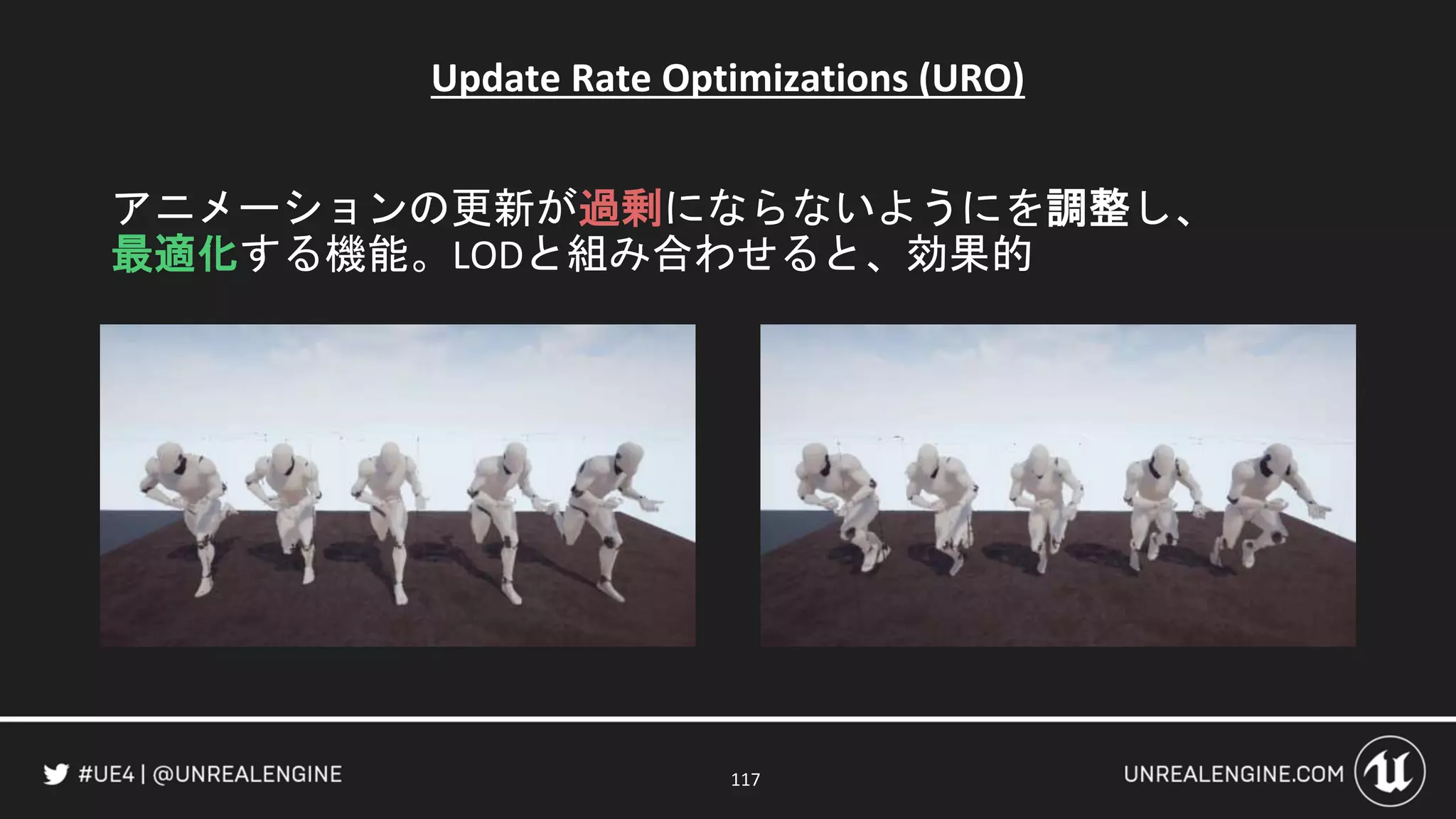

- 117. Update Rate Optimizations(URO) アニメーションの更新が過剰にならないようにを調整し、 最適化する機能。LODと組み合わせると、効果的 117
- 118.
- 119.
- 120.

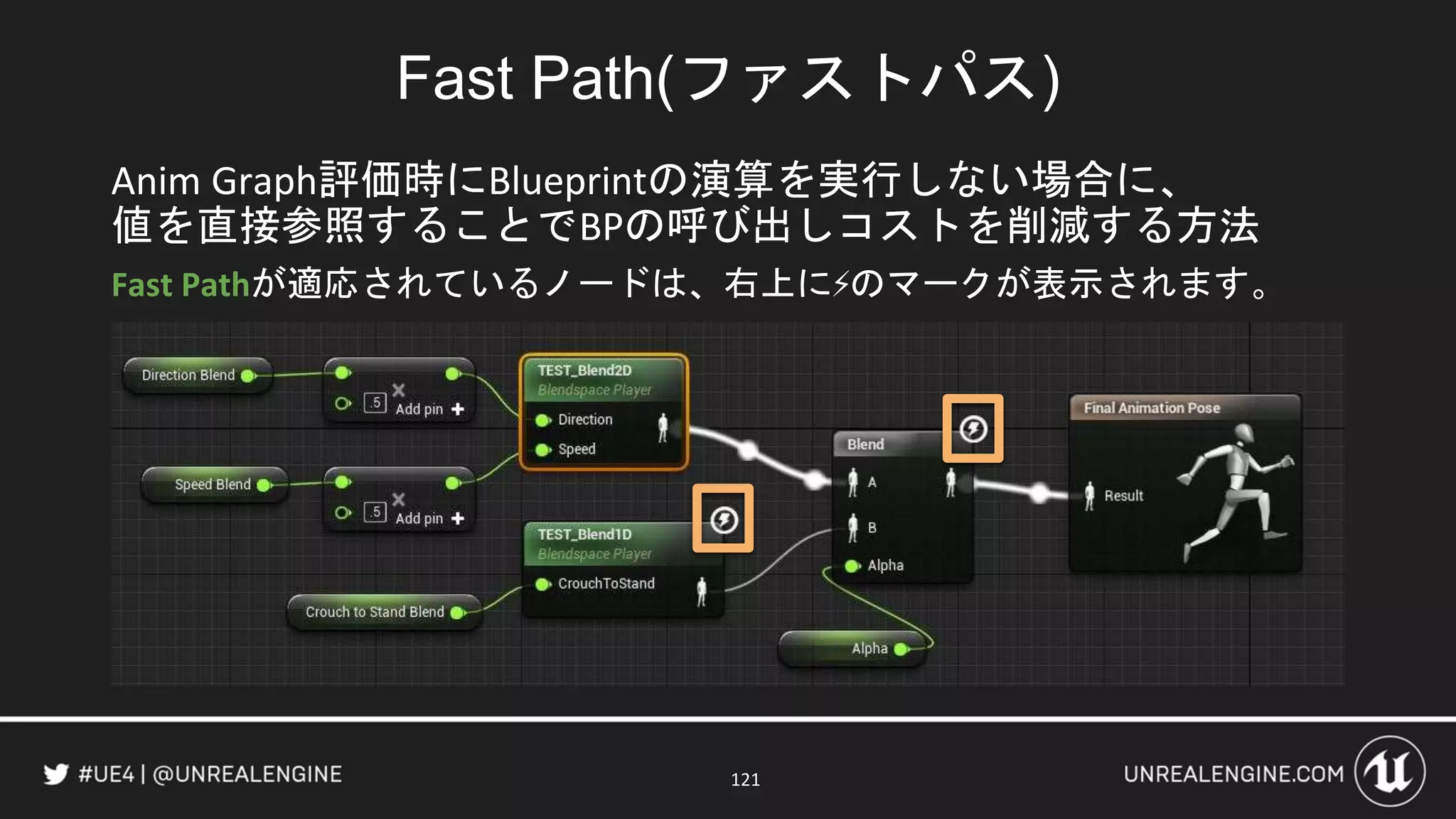

- 121. Fast Path(ファストパス) Anim Graph評価時にBlueprintの演算を実行しない場合に、 値を直接参照することでBPの呼び出しコストを削減する方法 FastPathが適応されているノードは、右上に⚡のマークが表示されます。 121
- 122.

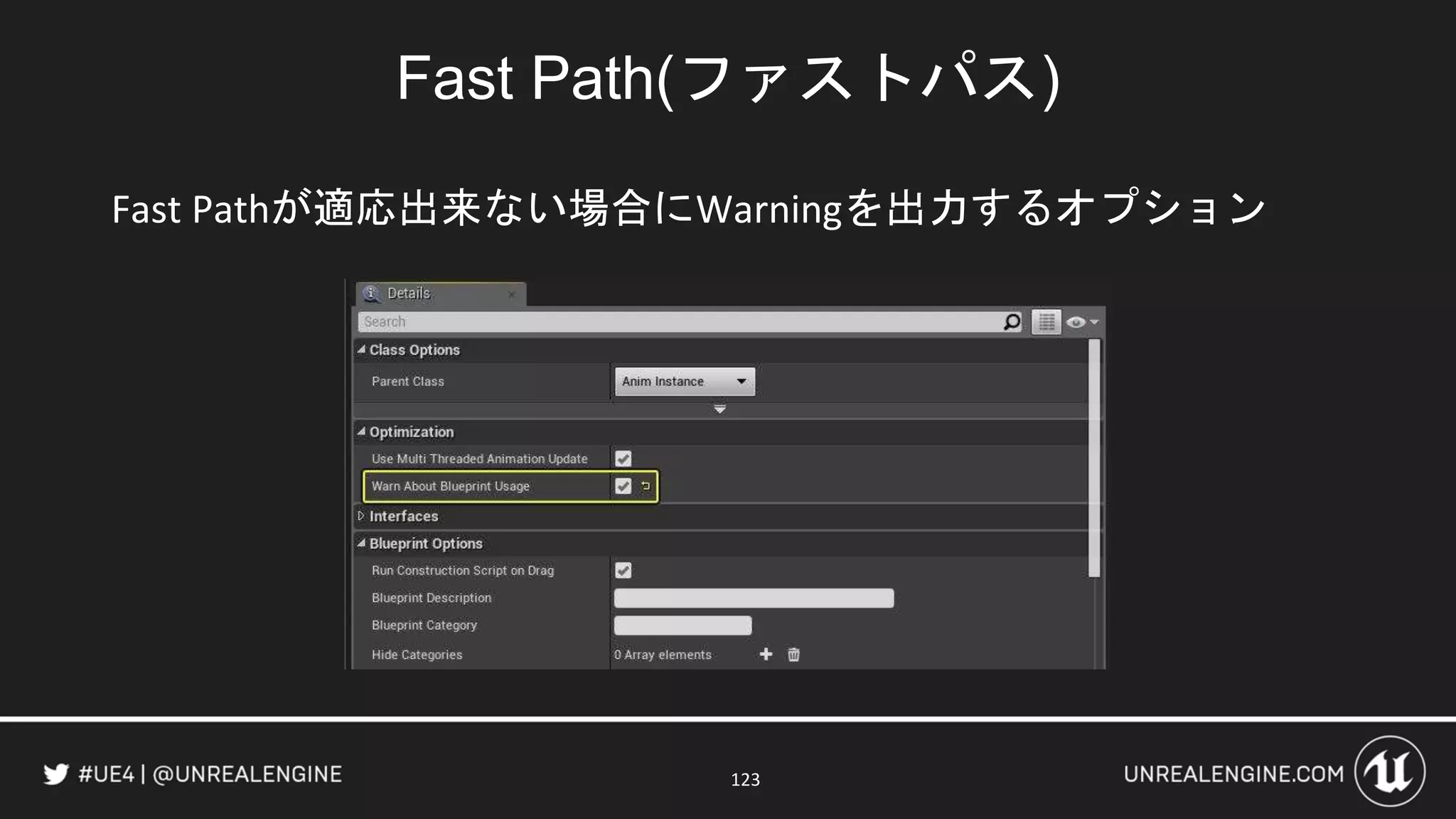

- 123.
- 124.
- 125.

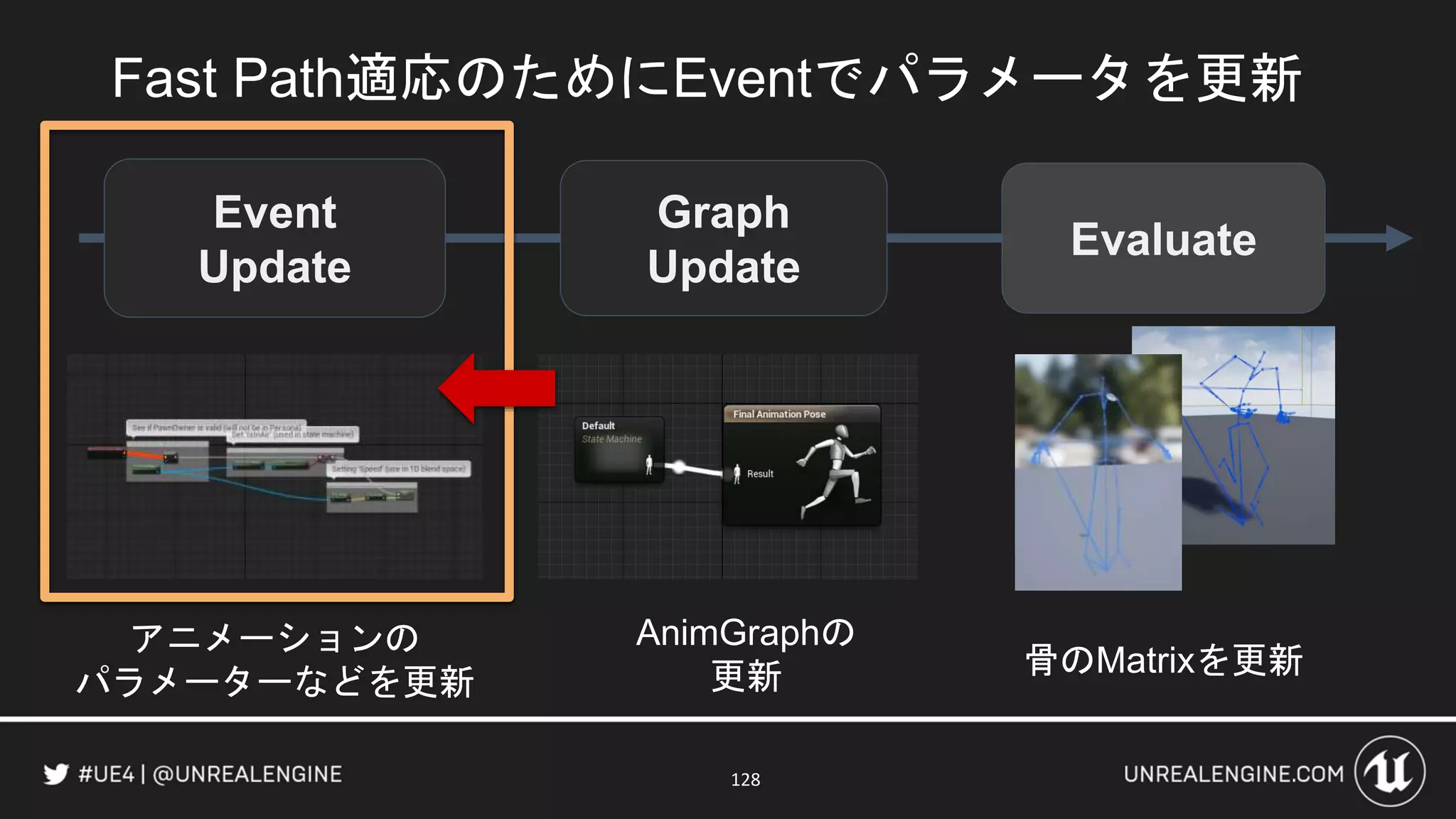

- 126. Animation Updateの動き 126 Game Thread TaskThread Task Thread Event Update Graph Update Graph Evaluate Event Update Graph Update Graph Evaluate DoTask DoTask Fast Pathが関わっていくるのはTask ThreadのUpdate
- 127. Animation Updateの動き 127 Game Thread TaskThread Task Thread Event Update Graph Update Graph Evaluate Event Update Graph Update Graph Evaluate DoTask DoTask もともと不必要な処理を整理して適応できるのであれば、非常に有効
- 128.
- 129. Animation Updateの動き 129 Game Thread TaskThread Task Thread Event Update Graph Update Graph Evaluate Event Update Graph Update Graph Evaluate DoTask DoTask もともと不必要な処理を整理して適応できるのであれば、非常に有効
- 130. Animation Updateの動き 130 Game Thread TaskThread Task Thread Event Update Event Update DoTask DoTask Game Threadで動いているEventUpdateが重くなってしまう Graph Evaluate Graph Update Graph Evaluate Graph Update

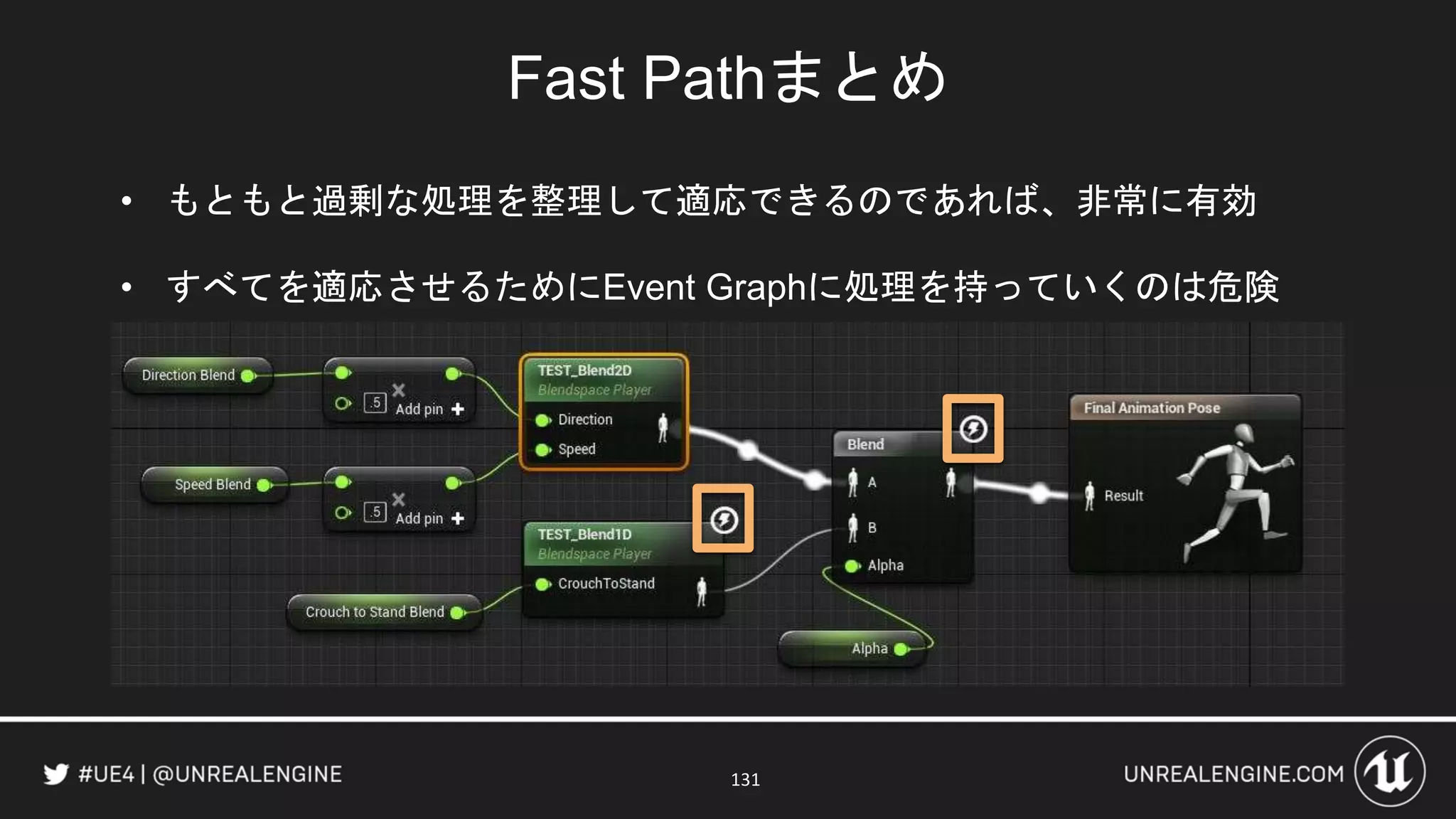

- 131. Fast Pathまとめ • もともと過剰な処理を整理して適応できるのであれば、非常に有効 •すべてを適応させるためにEvent Graphに処理を持っていくのは危険 131
- 132.
- 133.
- 134.
- 135.
- 136.
- 137.
- 138. アニメーションに関するCPUの処理 138 Game Thread Task Thread TaskThread Event Update Graph Update Graph Evaluate Event Update Graph Update Graph Evaluate DoTask DoTask Graph Evaluateで評価されている
- 139.

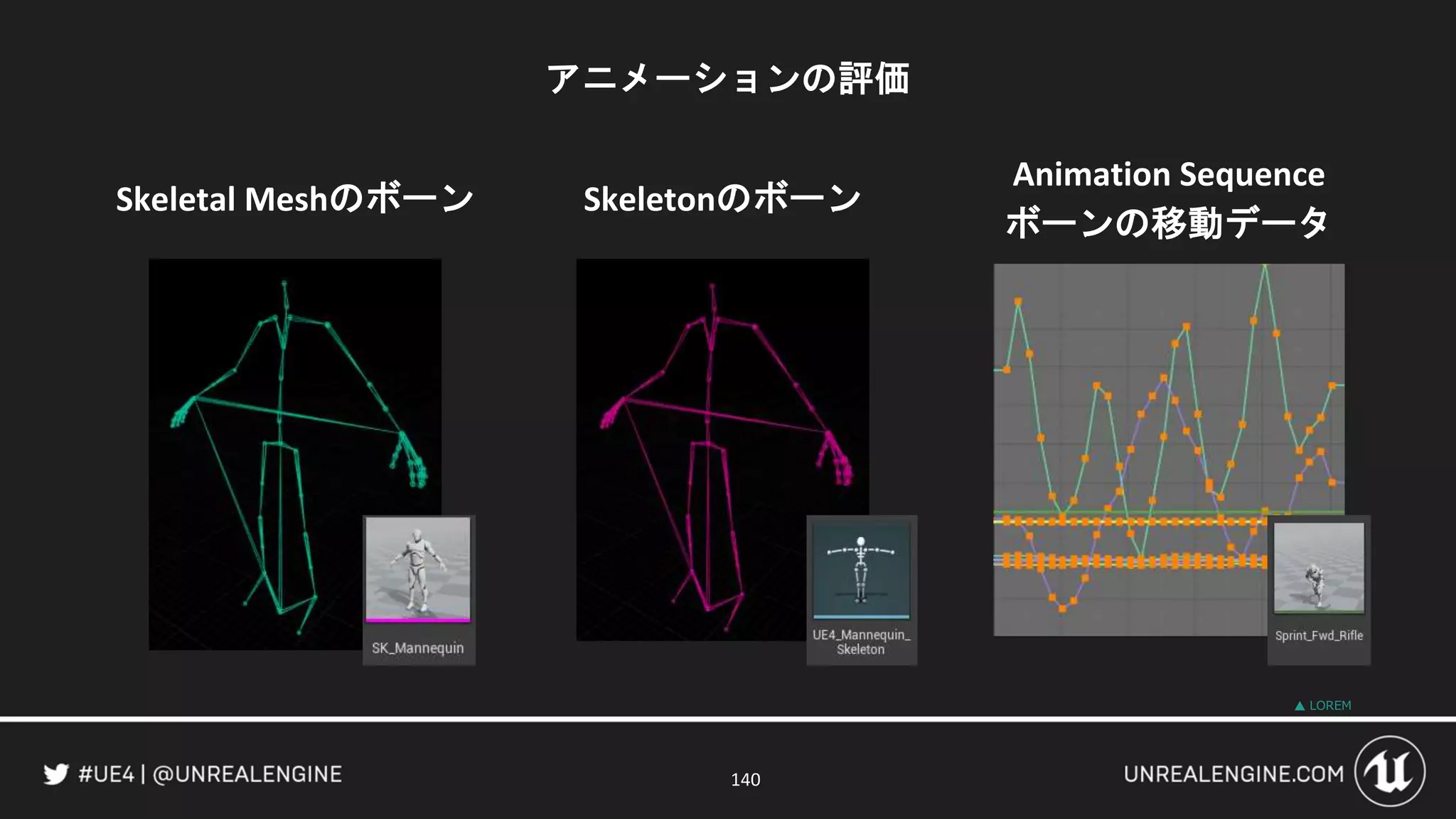

- 140. アニメーションの評価 140 LOREM Skeletal Meshのボーン Skeletonのボーン AnimationSequence ボーンの移動データ

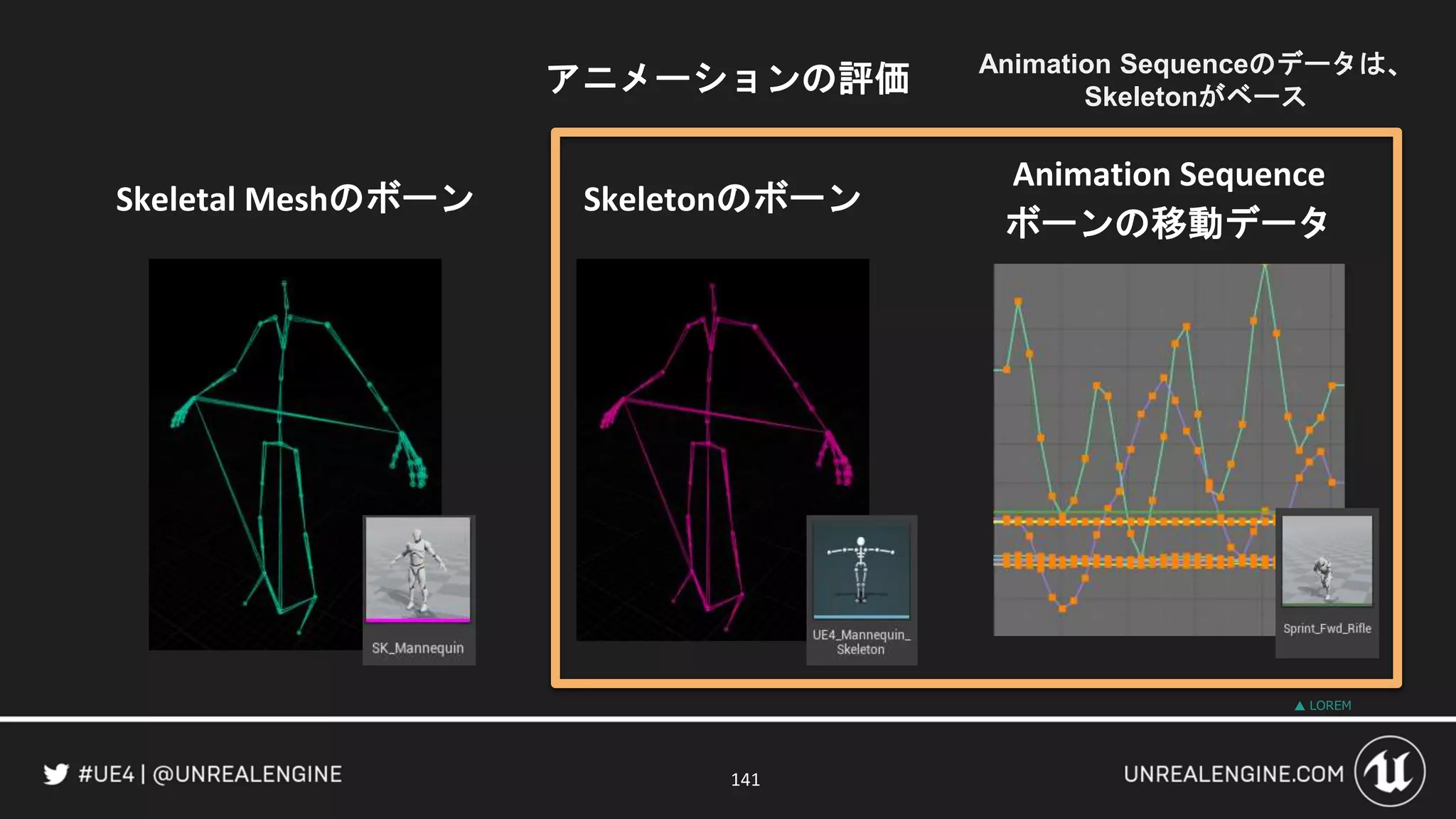

- 141. アニメーションの評価 141 LOREM Skeletal Meshのボーン Skeletonのボーン AnimationSequence ボーンの移動データ Animation Sequenceのデータは、 Skeletonがベース
- 142.
- 143.

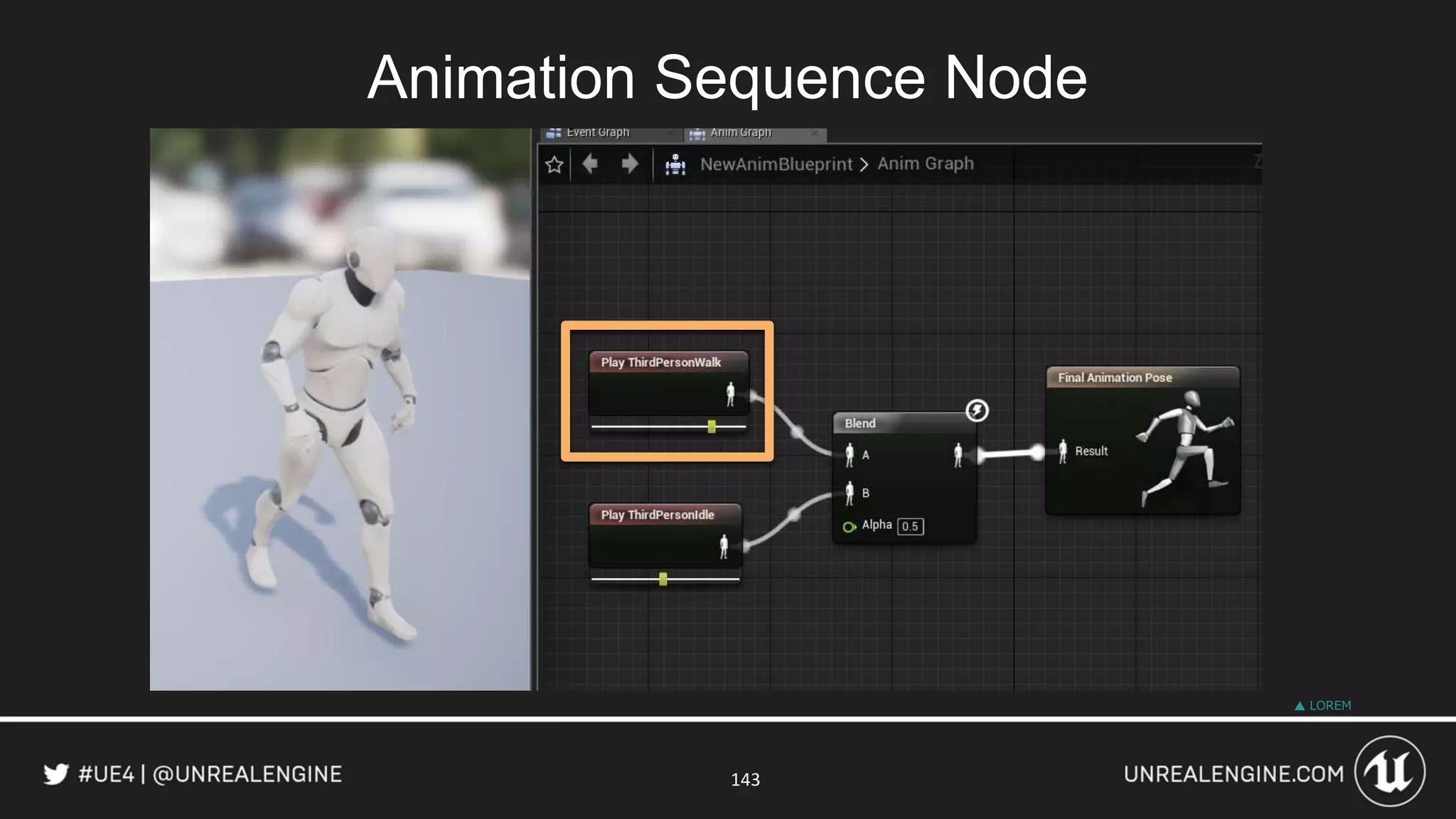

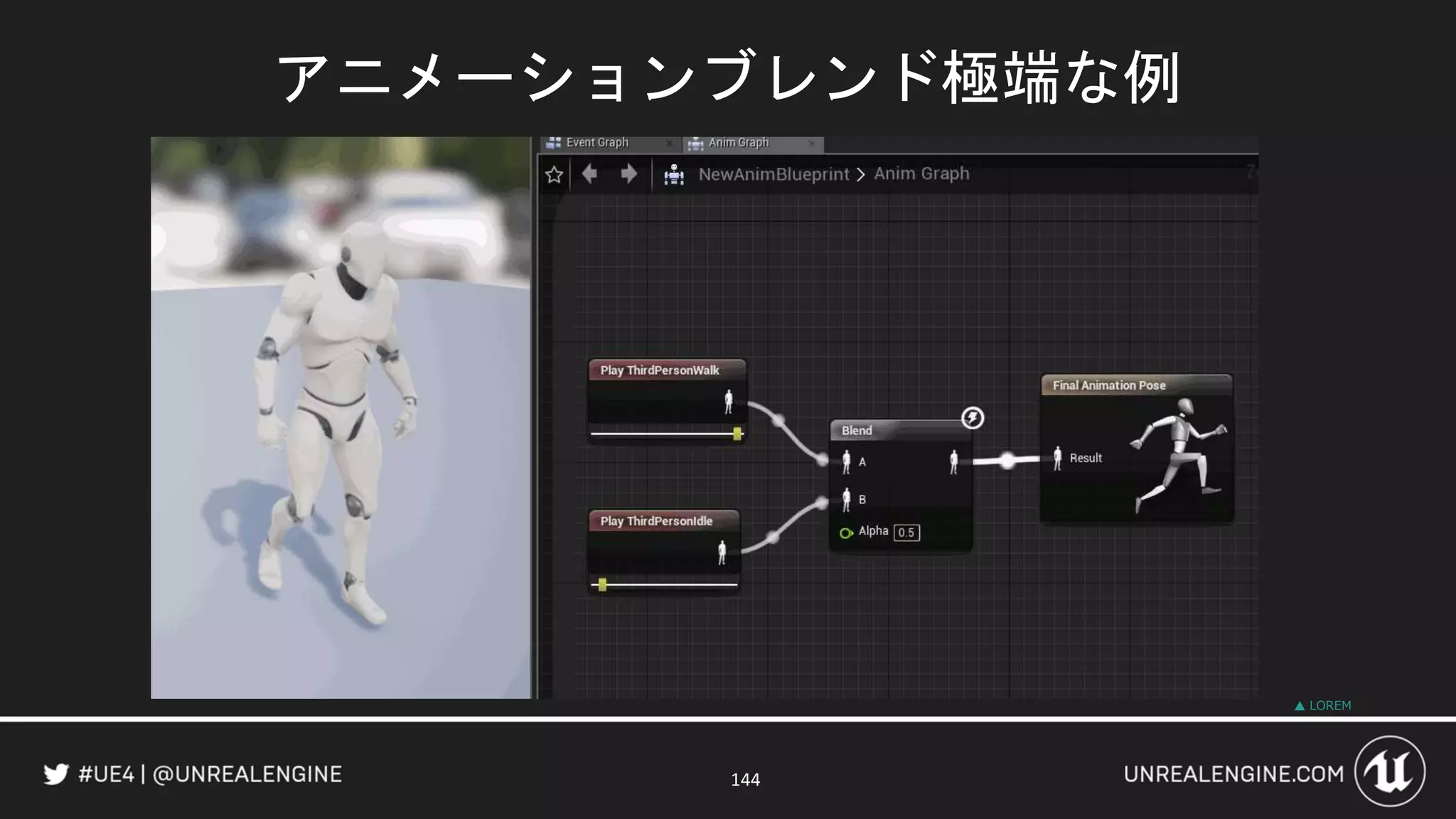

- 144.
- 145.

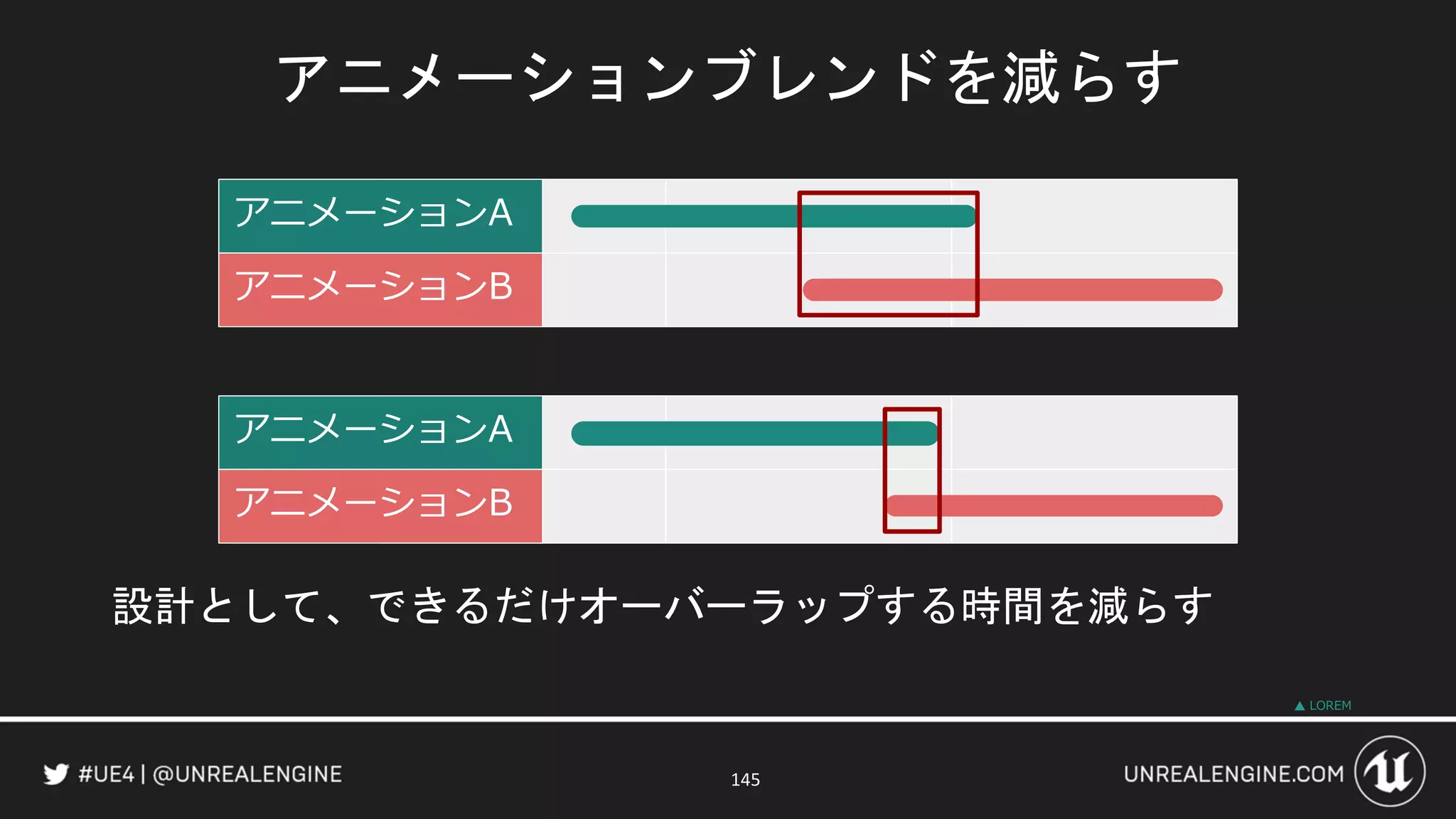

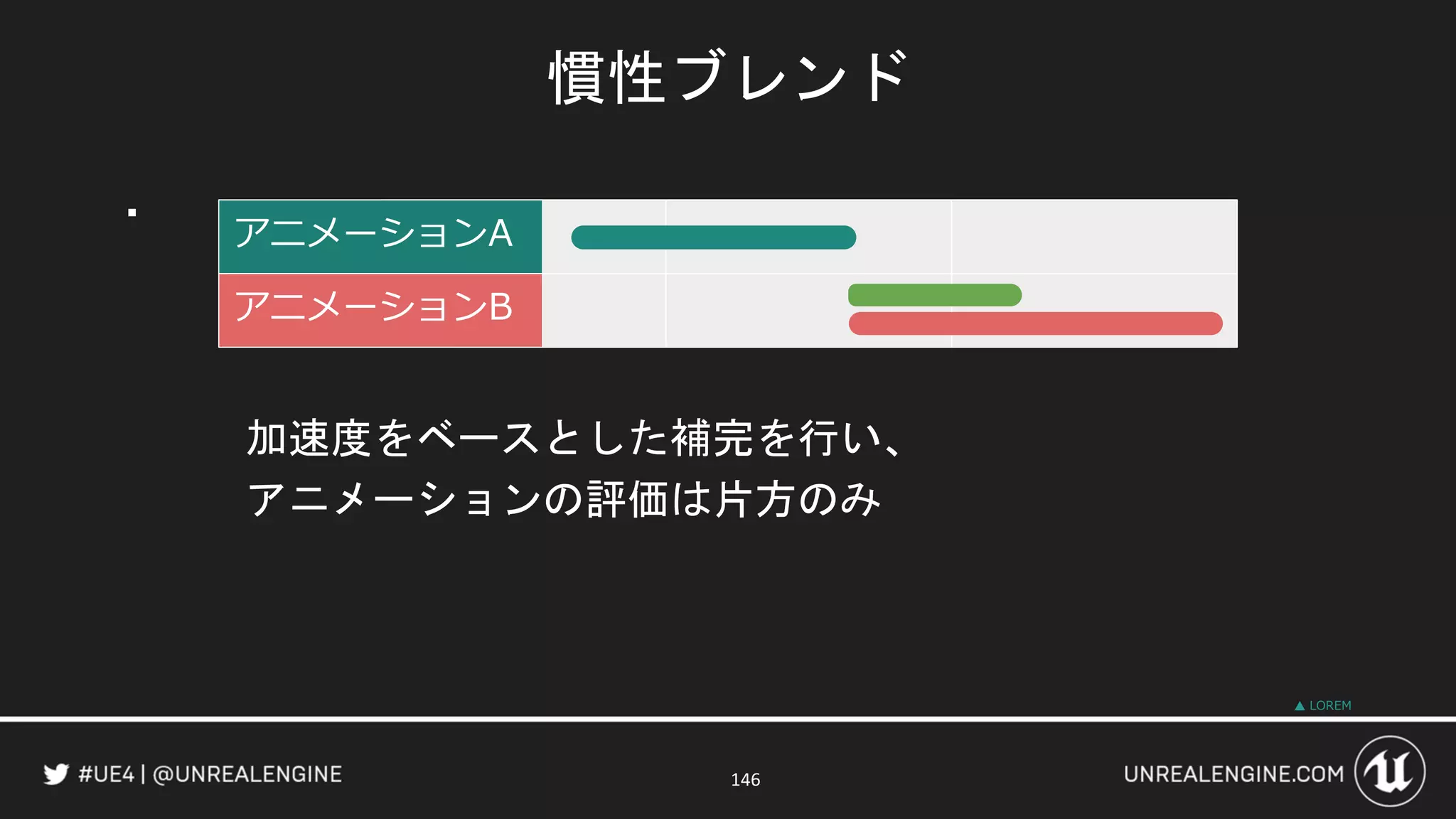

- 146.
- 147.

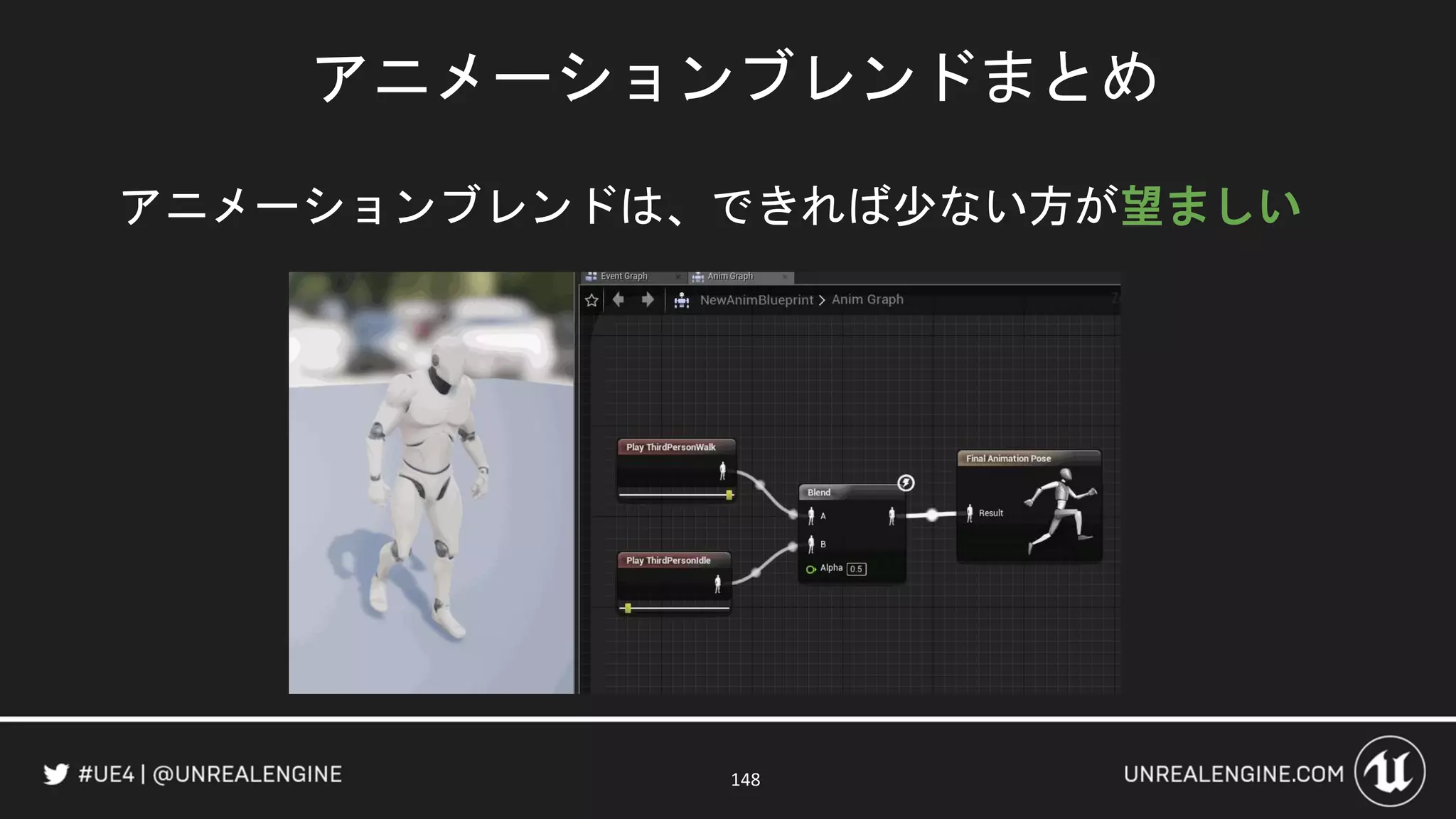

- 148.
- 149.
- 150.
- 151.
- 155.

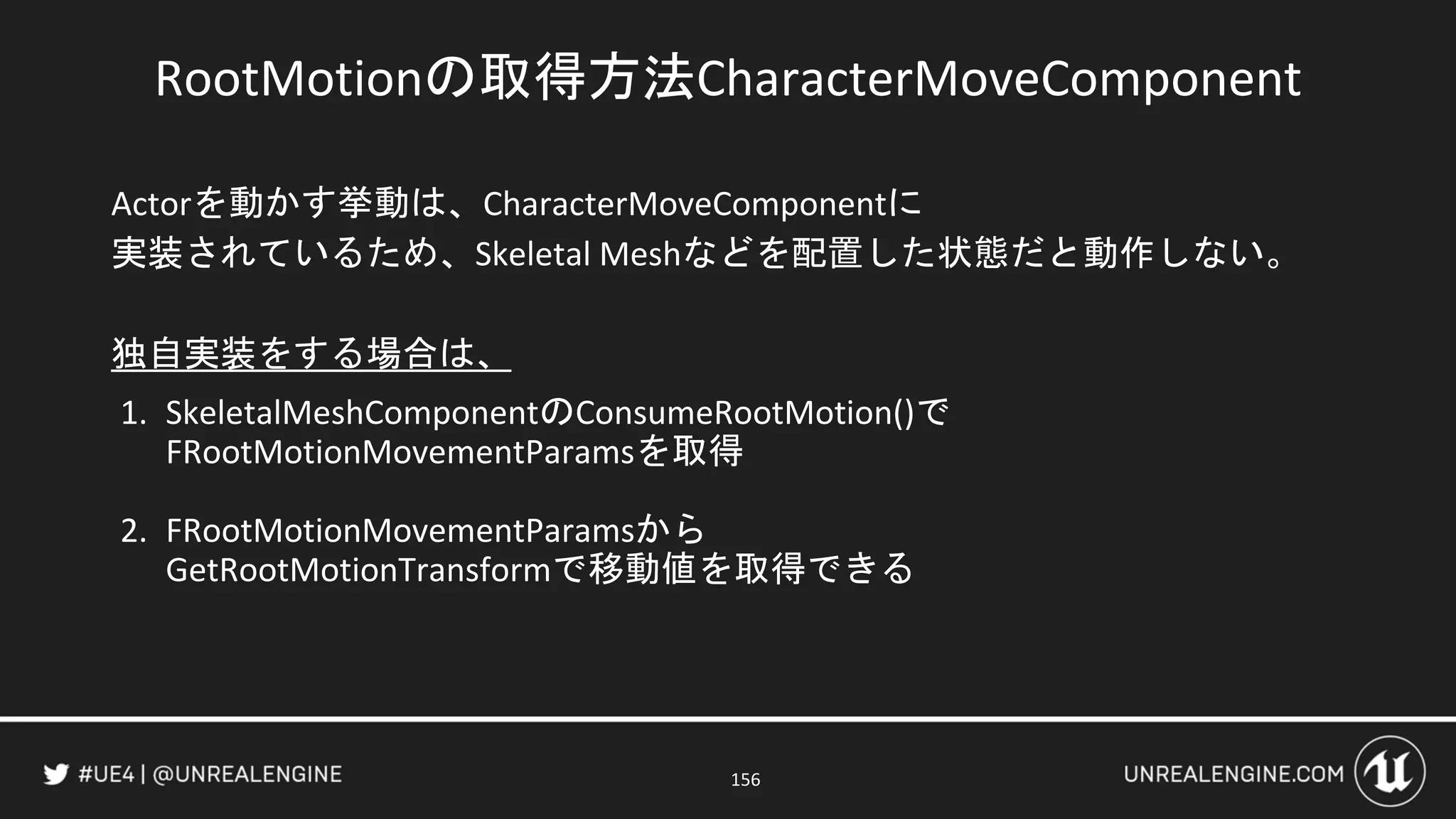

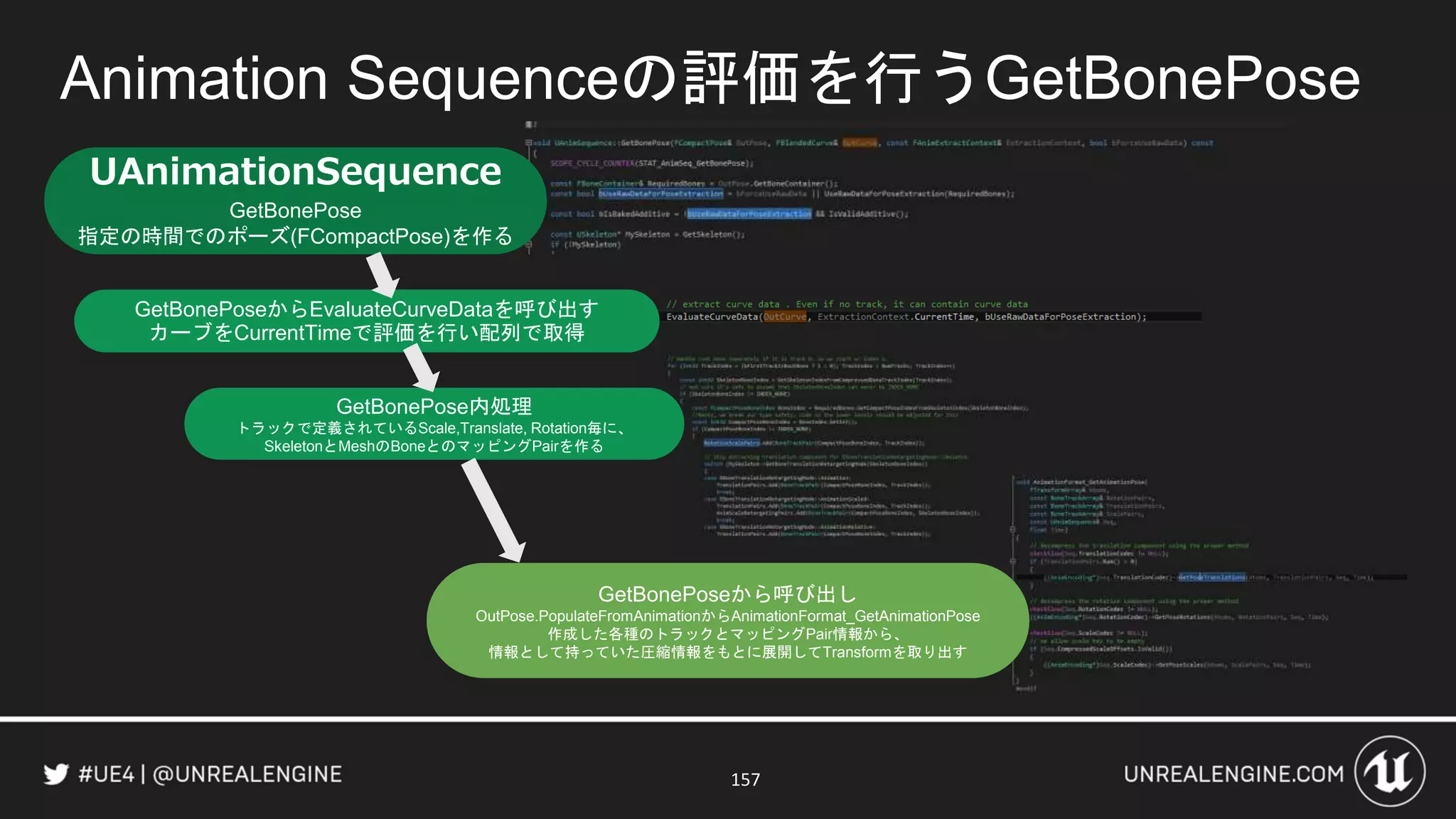

- 156. RootMotionの取得方法CharacterMoveComponent Actorを動かす挙動は、CharacterMoveComponentに 実装されているため、Skeletal Meshなどを配置した状態だと動作しない。 独自実装をする場合は、 1. SkeletalMeshComponentのConsumeRootMotion()で FRootMotionMovementParamsを取得 2.FRootMotionMovementParamsから GetRootMotionTransformで移動値を取得できる 156
