猫でも分かる UE4のAnimation Blueprintの運用について
訂正：67, 69ページ目 MasterPostComponentを使う場合、厳密にはコピー元・先のスケルトンが同一でなくても、「ボーン名が同じ」ならTransformがコピーされます。つまり、headボーンを持つ体用スケルトンのアニメーション結果を、headボーンだけを持つ頭のみメッシュ・スケルトンに適用することが可能です。（エンジニア向け USkinnedMeshComponent::UpdateMasterBoneMap()をご確認ください） 訂正：68ページ目「コピー後の追加制御が不可能」→ 「コピー後の追加制御が可能」 2018年2月26日に行われた「Unreal Engine Meetup Nagoya #6 in 名古屋城」で登壇した際に使用した資料です。 https://www.meetup.com/ja-JP/UnrealNagoya/events/245020665/
More Related Content
![[CEDEC2018] UE4アニメーションシステム総おさらい](https://cdn.slidesharecdn.com/ss_thumbnails/animationsystem-180823080249-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2018] UE4で多数のキャラクターを生かすためのテクニック](https://cdn.slidesharecdn.com/ss_thumbnails/cedec2018charcterperdormanceoptimze-180823081028-thumbnail.jpg?width=640&height=640&fit=bounds)
![[UE4]自動テストでもっと楽したい！](https://cdn.slidesharecdn.com/ss_thumbnails/ue4automationtest-190527101956-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2017] UE4プロファイリングツール総おさらい（グラフィクス編）](https://cdn.slidesharecdn.com/ss_thumbnails/ue4profilingbasiccedec2017-170831013144-thumbnail.jpg?width=640&height=640&fit=bounds)
![[UE4]マテリアルの注意すべきこと！～テクスチャロードとSwitch～](https://cdn.slidesharecdn.com/ss_thumbnails/ue4materialcaution-190309153116-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to 猫でも分かる UE4のAnimation Blueprintの運用について
![[GTMF2019]Unreal Engine 4の2019年上半期 アップデート情報まとめ](https://cdn.slidesharecdn.com/ss_thumbnails/tokyogtmf2019sawada-190718080113-thumbnail.jpg?width=640&height=640&fit=bounds)
猫でも分かる UE4のAnimation Blueprintの運用について
- 1. #ue4studynagoya 猫でも分かる UE4のAnimation Blueprintの運用について - UnrealEngine Meetup Nagoya #6 in 名古屋城 - Epic Games Japan 岡田和也
- 2. #ue4nagoya ※ 以降のスライドでは Animation Blueprint をAnim BPと省略します 文字数多いので…
- 3. #ue4nagoya 自己紹介 Epic Games Japanサポートエンジニア 岡田和也 ( おかず @pafuhana1213 )
- 4. #ue4nagoya 本日のお品書き • Anim BPって？ •Anim BPの運用でよく問題になること • アニメーションとロジックの共有について • Anim BPの肥大化の回避について
- 5.

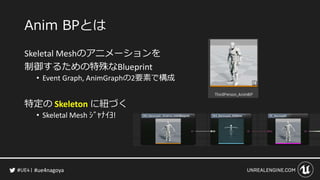

- 6. #ue4nagoya Anim BPとは Skeletal Meshのアニメーションを 制御するための特殊なBlueprint •Event Graph, AnimGraphの2要素で構成 特定の Skeleton に紐づく • Skeletal Mesh ｼﾞｬﾅｲﾖ!
- 7. #ue4nagoya Event Graph Anim Graphで使用するパラメータを管理・制御 •通常のBPと同じインターフェイス
- 8. #ue4nagoya Anim Graph 現在フレームにおけるSkeletalMeshの 最終ポーズを評価 • AnimationSequence • State Machine • Blend • Skeletal Control • IK • などなど… （ C++でノードの自作も可能！ ）
- 9.
- 10.
- 11.
- 12.
- 13.
- 14. #ue4nagoya 本日のお品書き • Anim BPって？ •Anim BPの運用でよく問題になること • アニメーションとロジックの共有について • Anim BPの肥大化の回避について
- 15.
- 16. #ue4nagoya 膨大な数のAnimBP (とアニメーションアセット ) リソースの共有が全くできていないケース •AnimBPなどのアニメーション系アセットが キャラクタ毎に専用のものが存在
- 17. #ue4nagoya リソースの共有ができていない場合… リソースやロジックの 追加・変更・確認 コストが膨大に •もしキャラクタの数が100体だったら…？ ゲーム実行中も様々な箇所に悪影響 • メモリ使用量、ロード時間など • 中身は全く同じなのに別物として管理されてしまう
- 18.
- 19. #ue4nagoya 異なるスケルトンに対しての アニメーションリターゲット の問題点 アニメーション系アセットの 流用はできますが、 共有 はできない • その時点でのAnimBPで実装した ロジック、各モーションはコピーできる • しかし別々のアセットになるので、 以降の作業では、先述の問題が発生！！！
- 20.
- 21.
- 22.
- 23.
- 24.
- 25.
- 26. #ue4nagoya Anim BPを運用する上での注意点 • アニメーション系アセットの共有度合い •Anim BPの複雑度 • キャラクタ数に応じて事故率が向上！ • 変更・追加に弱いシステムに！ 最終クオリティに 大きく影響する…！
- 27. #ue4nagoya これらの問題を回避するために • UE4におけるアニメーションの共有方法を理解した上で 各ロジック・リソースを作成する • AnimBPに関する各機能を活用し 複雑度合いが低く、変更に強いAnim BPの実装を意識する
- 28.
- 29. #ue4nagoya 本日のお品書き • Anim BPって？ •Anim BPの運用でよく問題になること • アニメーションとロジックの共有について • Anim BPの肥大化の回避について

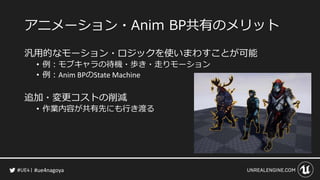

- 30. #ue4nagoya アニメーション・Anim BP共有のメリット 汎用的なモーション・ロジックを使いまわすことが可能 • 例：モブキャラの待機・歩き・走りモーション •例：Anim BPのState Machine 追加・変更コストの削減 • 作業内容が共有先にも行き渡る
- 31. #ue4nagoya アニメーション・Anim BPを共有するには？ 共有元・先の SkeletalMesh が 同じ Skeleton を持つ必要がある 同じSkeletonを持たせるためには？ • 流用元・先のSkeletal Mesh ( の元リソース ) が持つボーン階層が Skeleton共有可能条件を満たす必要がある
- 32.
- 33. #ue4nagoya Skeletal Mesh が持つ ボーン階層 Skeletonアセット Skeletal Mesh アセット
- 34.
- 35.
- 36. #ue4nagoya Skeletonアセットとボーン階層 Skeletonアセットは 複数 の 類似ボーン階層を保持するリスト
- 37.
- 38.
- 39.
- 40.
- 41.
- 42.
- 43. #ue4nagoya 共有可能パターン② ボーン階層が、共有元のボーン階層 + α •ただし、ボーン間への追加はNG 7 65 4 32 1 0 7 65 4 32 1 0 7 65 4 32 1 0 8 9 8
- 44.
- 45. #ue4nagoya 共有可能パターン③ • ボーン階層が、共有元のボーン階層 -α • ただし、間にあるボーンの削除はNG 7 65 4 32 1 0 7 5 4 3 1 0 7 65 4 32 0
- 46.
- 47. #ue4nagoya 共有 OK /NG の基準 比較する2つのボーン階層の内のどちらかが 相手側のボーン階層と同一のものを持っているか否か 7 65 4 32 1 0 7 65 4 32 1 0 8 9
- 48. #ue4nagoya 共有 OK /NG の基準 比較する2つのボーン階層の内のどちらかが 相手側のボーン階層と同一のものを持っているか否か 7 65 4 32 1 0 7 65 4 32 1 0 8 9 7 65 4 32 1 0
- 49. #ue4nagoya 共有 OK /NG の基準 比較する2つのボーン階層の内のどちらかが 相手側のボーン階層と同一のものを持っているか否か 7 65 4 32 1 0 7 65 4 32 1 0 8 9 7 65 4 32 1 0 7 65 4 32 1 0 7 65 4 32 0 説明のためボーンの位置を同じにしていますが 位置は一致していなくても問題ありません あくまで、階層構造の比較です
- 50.
- 51.
- 52. #ue4nagoya Skeletonの共有後の管理・調整について 時間がないので… UNREAL FEST EAST2017における バイキングさんの講演内容をご確認ください！ 「バイキング流UE4活用術 ～BPとお別れするまでの18ヶ月～」 SlideShare YouTube
- 53.
- 54.
- 55. #ue4nagoya ツリーに表示するボーンのフィルタリング Show Mesh Bones設定を活用！ 作業対象のSkeletal Meshが持つ ボーン階層と一致するボーンだけ ツリーに表示するように！
- 56.
- 57. #ue4nagoya 全部入りSkeletonのメリット / デメリット メリット •Anim BPで実装したロジックを共有可能 デメリット • アニメーションを流用可能だが、対象が限定される • 2足歩行アニメーションをクモのような多脚キャラで使う？ • リターゲットの調整コストや ボーン階層変更時の対応コストの問題 • 詳細はバイキングさんの講演にて
- 58.
- 59. #ue4nagoya カテゴリ別Skeletonのメリット / デメリット メリット •カテゴリ内なら、アニメーション・ロジックの共有が可能 • 全部入りSkeletonのデメリットを削減 デメリット • カテゴリ間でロジックの共有ができない • 場合によっては、ほぼ同じロジックをカテゴリの数だけ実装することに （ Skeletonに依存しない自作AnimGraph・ノードをC++で作るという手も…）
- 60.
- 61.
- 62. #ue4nagoya Master Pose vs Copy PoseFrom Mesh
- 63. #ue4nagoya Master Pose /Copy Pose From Mesh 指定のSkeletal Mesh Component から ポーズをコピー可能 • Anim BPによる処理結果を流用可能
- 64. #ue4nagoya ユースケース：カスタマイズ可能なキャラ カスタマイズ可能な箇所毎にSkeletal Mesh Componentを用意 •Skeletal Meshの部分的な差し替えが可能に
- 65. #ue4nagoya モーションのコピーが必要な理由 各Skeletal Mesh Componentのアニメーション結果を 一致させる必要がある •全く同じ内容のアニメーション更新処理を Componentの数だけ実行するのは無駄 × 3
- 66.
- 67. #ue4nagoya Master Poseのメリット /デメリット メリット • 現状最も負荷が低い • ポーズコピー用のAnim BPが不要 デメリット • コピー後の追加制御が不可能 • NG：一部だけコピー元から変えたい コピー後に物理適用したい • コピー元のボーン階層と一致しない部分は コピーが行われず破綻する
- 68. #ue4nagoya Copy Pose FromMeshのメリット / デメリット メリット • コピー後の追加制御が不可能 • 制限：コピー元が物理を使っている場合、コピー先では物理が使えない • 別Skeletonであってもコピーが可能 • コピー元のボーン階層と一致しない部分には リファレンスポーズが適用 ( Master Poseと比べると、破綻はしづらい） デメリット • Master Poseに比べると負荷が高い • ポーズコピー用のAnim BPが必要
- 69. #ue4nagoya Master PoseとCopy Poseの使い分け MasterPoseのデメリットが問題にならない場合は Master Poseの利用を強く推奨 • 「コピー後の追加制御が不要」 かつ 「同じSkeletonを使用」 問題はそれ以外のケースでどうするか？
- 70. #ue4nagoya Copy Poseを使うか使わないか ベースとなるSkeletal MeshComponentの Anim BPにおける処理結果が必要なのかどうか？ • 不要なら、別Skeletal MeshをベースにAttachする手も 例： ベースのジャンプ力に応じて 羽の動きを変えたい
- 71. #ue4nagoya Copy Poseを使うか使わないか リリース後もコンテンツを追加する運営型の場合は、 今後を見据えてCopy Poseを採用するという可能性も •処理のオーバーヘッドよりも、 追加コンテンツの幅を優先する形 • リリース後の共有Skeletonの変更は 対応コストが心配
- 72.
- 73. #ue4nagoya ここまでのまとめ アニメーション・Anim BPによるロジックを 共有・流用できるようになりました！ • Skeletonの共有,Master Pose, Copy Pose From Mesh • 同内容のアニメーションアセットの乱立・管理を回避
- 74. #ue4nagoya 共有することで発生する問題 1つのAnim BPが複数のSkeletal Meshで使用されるため、 設計に注意しないと、簡単に肥大化してしまう… •キャラクタ毎の特殊対応 • ロジックの汎用化への対応
- 75. #ue4nagoya 本日のお品書き • Anim BPって？ •Anim BPの運用でよく問題になること • アニメーションとロジックの共有について • Anim BPの肥大化の回避について
- 76. #ue4nagoya 肥大化を回避する上での課題 • スパゲッティ StateMachineの回避 • 汎用性はある程度維持しつつ、 キャラクタ毎の特殊対応を実現
- 77. #ue4nagoya スパゲッティ State Machineを回避するには 1つのStateMachineで 全てをカバーしようとしない！
- 78. #ue4nagoya 回避するために検討すべき手法 • Slot機能の利用 • アニメーション系アセットピンの公開・変数化 •State Machineの分割 • Anim BPの分割
- 79.
- 80.
- 81.
- 82.
- 83. #ue4nagoya Slot付きのアニメーションの呼び方 • Animation Montage •Play Slot Animation (as Dynamic Montage) • シーケンサのAnimationトラック • 右クリックメニューから設定
- 84.
- 85.
- 86.
- 87. #ue4nagoya どういう時に便利なの？ State Machineによる遷移条件はそのままで 再生されるアニメーションだけ変えたい時 • この方法を知らないと、全く同じ内容のStateMachineが増えてしまう 同じwalkステートでも 状態によって内容を変更
- 88.
- 89. #ue4nagoya 1つのState Machine内で組むべきなのか？ とあるState Machineの例 立っている状態と しゃがんでいる状態が混在 •今後拡張していく際 作業コストが膨れ上がらないか？
- 90. #ue4nagoya 大きなカテゴリで分割するという手 State Machineを分割することで 管理コストや挙動変更時の作業コストを削減 • 別StateMachineへの移行時は Blend ノード や Slot付きアニメーションを再生
- 91.
- 92. #ue4nagoya Sub Anim Instance 別のAnimBPにおけるAnimGraph, EventGraphの処理を実行 • 同じSkeletonを使用しているという条件あり
- 93. #ue4nagoya Sub Anim Instanceのメリット •実装したものを再利用可能に • コンポーネント的な管理が可能に • 別アセットになるので、同時並行作業が可能に
- 94.
- 95. #ue4nagoya 肥大化を回避する上での課題 • スパゲッティ StateMachineの回避 • 汎用性はある程度維持しつつ、 キャラクタ毎の特殊対応を実現
- 96. #ue4nagoya よくあるユースケース • Anim BPで実装した内容を流用しつつ、 再生するアニメーションを変えたい・ 処理を追加したい • 流用元Anim BPの変更は自動的に反映されて欲しい • ほぼ同内容のAnim BPが 完全別アセットとして増えるのを防止したい
- 97. #ue4nagoya AnimMontage + Slotによる差別化 キャラクタ毎に実行するSlot付きアニメーションを 変えることで、AnimBPに手を加えずにキャラ間の差を出す方法
- 98. #ue4nagoya Anim BPのオーバーライド • AnimGraphで指定したアニメーションを別アセットに変更可能 • Event Graphへの処理追加が可能 ・ ・ ・
- 99.
- 100. #ue4nagoya Anim BPのオーバーライドの注意点 アニメーションアセットを変数化した場合は オーバーライド候補に挙がりません • ClassDefaultから変数の初期値を変えましょう！
- 101. #ue4nagoya Post Process AnimBP Skeletal Mesh Componentに設定した Anim BP( AnimInstance ) の処理が完了した後に呼ばれるAnim BP
- 102. #ue4nagoya Post Process AnimBPの用途 基本的な挙動は汎用的なAnim BPで制御しつつ キャラ毎に異なる調整が必要になる処理を行う • IK, 物理, ボーンの直接的な制御
- 103. #ue4nagoya 4.19 ニュース！ • PostProcess Anim BPを使用するか否かを • Skeletal Mesh Component単位で出来るようになります！
- 104. #ue4nagoya 本日のまとめ Anim BP ・アニメーション系アセットの運用に 注意しないと、様々な問題が発生します •リソースの管理コストの増加 • 各実装の追加・変更コストの増加
- 105.
- 106. #ue4nagoya 本日のまとめ • 様々な機能・テクニックを使うことで Anim BPの肥大化を回避することが可能 •プロジェクトの規模・仕様・ワークフローによって 最適解は変わるので、量産前に必ず検証を！
- 107. #ue4nagoya Paragonにおける アニメーション管理・制御の講演 • Bringing aHero from Paragon to Life with UE4 • https://archives.nucl.ai/recording/bringing-a-hero-from-paragon-to-life-with- ue4/
