3dsMax＋UE4 ～映像制作におけるリアルタイムエンジンの活用～

3dsMax × UE4
～映像制作におけるリアルタイムエンジンの活用～
株式会社ジェットスタジオ
チーフディレクター赤崎弘幸
© 2017 Jet Studio Inc. All Rights Reserved.

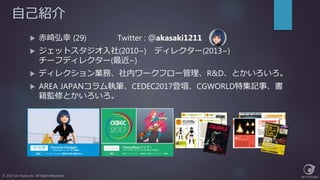

自己紹介
 赤崎弘幸 (29) Twitter : ＠akasaki1211
 ジェットスタジオ入社(2010~) ディレクター(2013~)
チーフディレクター(最近~)
 ディレクション業務、社内ワークフロー管理、R&D、とかいろいろ。
 AREA JAPANコラム執筆、CEDEC2017登壇、CGWORLD特集記事、書
籍監修とかいろいろ。

自己紹介
 株式会社ジェットスタジオ
 2001年設立のCGプロダクション
 ゲーム、パチンコ、映画、PVなど様々な3DCG映像を制作
 本社とベトナム支社合わせて80～90名ほど

このセッションから何がわかるの？
まずは作成した動画をご覧ください。

このセッションから何がわかるの？
映像制作を目的とした…
 UE4移行のための3dsMaxデータ作成方法
 シーケンサーの簡単な使用方法（3dsMaxカメラのインポート）

アジェンダ
3dsMax編
 本日のキャラクターについて
 モデルの最適化
 テクスチャの再構築
 UE4のためキャラクター構成
 プロップなどのデータ構成
 カメラのアニメーション
 各種データの出力
UE4編
 UE4へのインポート
 キャラ、プロップ（スケルタルメッシュ）
 アニメーション
 動かないもの（スタティックメッシュ）
 サンプルコンテンツの活用
 シーケンサー
 各種トラック作成（カメラのインポート）
 クロスフェード
 ライティング
 ポストプロセス
 動画の出力
まとめ

3dsMax編

本日使用するキャラクターについて
AREA JAPANコラム
『CharacterArpeggio～3ds Max 2017 キャラクター作成術～』
にて作成したキャラクター
 連載時はV-Rayでのプリレンダー仕様で制作していた。
 UE4出力用に一部最適化する必要があった。

モデルの最適化
 プリレンダー仕様では全てターボスムーズ入れてたけど、さすがに重
そうなので外す。
 適宜ポリゴン、ノーマルマップ調整。
（映像出力目的なら軽量化よりクオリティ優先でも良い。）
 DCCツール依存のプラグイン部分を最適化。
（HAIRFARM ⇒ 板ポリ化とか）

モデルの最適化

テクスチャの再構築
V-Ray仕様で作成していたテクスチャをUE4のマテリアル仕様に合わせて再構築
例）V-Ray ⇒ UE4
 Diffuse ⇒ そのままBaseColorに
 Reflection ⇒ Specular ※無くてもいいかも
 金属/非金属マスク ⇒ Metalic
 rGlossiness ⇒ 反転してRoughnessに
 ノーマルマップ ⇒ そのままNormalに
※ 特殊なマテリアル（髪や眼球）は必要に応じて追加のマップを作成。

UE4のためのキャラクター構成
Bipedベースのリグからスケルタルメッシュに変換する。
スケルタルメッシュ：ボーンでスキニングされたメッシュ＋モーファー

スケルタルメッシュ移行時（FBX出力）の仕様まとめ
 Boneはもちろん使用可能。
 Point HelperなんかもDummyに変換されるのでボーン代わりに使用可能。
 Bipedも使用可能。FBX出力時にDummyに変換される。親子階層にBiped独特の癖がある。
 Biped の Scale SubAnim は Dummyのスケールアニメーションとして出力可能だが、出力後の子階層にシアーが
入るのでやめておいた方がいい。
 3dsMaxボーン特有のスケールっぽい動きするやつはニセモノ。
 リンク（親子付け）されたメッシュは自動的にスケルタルメッシュに変換されるが、勝手にJointが増えて扱い
にくいので非推奨。
 『選択を書き出し』では選択したものに加え、上位階層も全て出力される。（子階層以下は無視）
 『選択を書き出し』で選択したメッシュのスキンモディファイヤに関連付けられたボーンは、選択していなくて
も強制的に出力される。
 ひとつのスキンに対して関連付けされているジョイント群（スケルトン）は同一階層内にいなければならない。
（※MultipleRootエラー）
 モディファイヤは編集可能オブジェクト（Modified_Object）が入れ子になっていると下の階層が無視される。
 モーファーのターゲット側を変形させるやつ禁止。

①ゴリ押し型
 とりあえずバラけているジョイント階層を全て同一階層に納める。親子付けメッシュもそのまま。
 データはゴミだらけになる。
②リグ分離型
 Biped＋追加ボーン＋リグ含め同一階層内で整理。
 スケルタルメッシュに不要なリグ部分がスキン用ボーンの中間階層に位置しないように注意。
 親子付け系はスキン100%に置き換え。
 パッと見複雑。
③完全分離型
 スキニング用ボーンとリグ階層を完全に分離して構築。Bipedはコントロールリグとみなす。
 後付けでは手間がはんぱない。
 見た目はわかりやすい。
④リグとかもうやめる型
 全てジオメトリキャッシュにしてしまう。
 フレーム補完注意

①ゴリ押し型
 とりあえずバラけているジョイント階層を全て同一階層に納める。親子付けメッシュもそのまま。
 データはゴミだらけになる。
②リグ分離型
 Biped＋追加ボーン＋リグ含め同一階層内で整理。
 スケルタルメッシュに不要なリグ部分がスキン用ボーンの中間階層に位置しないように注意。
 親子付け系はスキン100%に置き換え。
 パッと見複雑。
③完全分離型
 スキニング用ボーンとリグ階層を完全に分離して構築。Bipedはコントロールリグとみなす。
 後付けでは手間がはんぱない。
 見た目はわかりやすい。
④リグとかもうやめる型
 全てジオメトリキャッシュ（Alembic）にしてしまう。
 フレーム補完注意

階層構造

こういうのはダメ

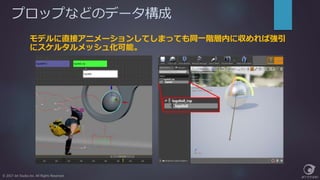

プロップなどのデータ構成
モデルに直接アニメーションしてしまっても同一階層内に収めれば強引
にスケルタルメッシュ化可能。

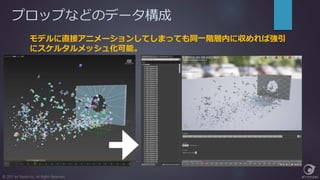

モデルに直接アニメーションしてしまっても同一階層内に収めれば強引
にスケルタルメッシュ化可能。
プロップなどのデータ構成

カメラのアニメーション
カメラを親子階層下に置いてしまうとFBX出力時に階層ごと出力されて
しまうため、カメラはワールドに配置。
⇒ カメラに直接アニメーションをつける or コンストレイント制御

各種データの出力
キャラ／プロップ（スケルタルメッシュ）
1. 必要なボーン全てとメッシュを選択
2. 『選択を書き出し』でFBXエクスポート

キャラ／プロップ（アニメーション）
1. 必要なボーン全てとメッシュを選択

カメラ
1. カメラだけを選択
2. 『選択を書き出し』で
FBXエクスポート

動かないもの（スタティックメッシュ）
1. メッシュを選択

UE4編

UE4へのインポート
キャラ／プロップ（スケルタルメッシュ）

キャラ／プロップ（アニメーション）

動かないもの（スタティックメッシュ）

サンプルコンテンツの活用

Case1.髪のマテリアル
サンプルのマテリアルから必要な部分だけ頂いてくる。

Case2.眼球のマテリアル
サンプルのマテリアルインスタンスをそのまま使ってしまう

シーケンサー
キャラクターのトラック作成

シーケンサー
カメラのインポート
1. CameraCutsトラックを作成
2. CineCameraActor作成
3. 右クリックからImport

シーケンサー
と言いたいところですが・・・

シーケンサー
と言いたいところですが・・・
3dsMaxから出力されたFBXはFocalLengthが取得できない！？
（FOVで記録されているためか）

シーケンサー
画角のアニメーションがある場合の解決策① ～Mayaを経由する～
1. MayaにFBXインポート＆エクスポート。
2. CineCameraActorにFBXインポート（TransformとFocalLengthのキーど
ちらも来る）

シーケンサー
画角のアニメーションがある場合の解決策② ～Matineeを変換する～
1. 通常のCameraActor（青いカメラ）を作成
2. シーケンサーのCamera Cuts Trackに追加
3. カメラトラックにFBXインポート（Transformのキーだけ来る）
4. MatineeActor作成
5. 同じカメラFBXをMatineeにインポート
6. MatineeActorをConvert to Level Sequence
7. 6. のLevelSequenceのFOVトラックをコピー
8. 2. のカメラトラックにCameraCompornentを追加しペースト
参考：Importing FBX camera in Sequencer - UE4 AnswerHub

シーケンサー

シーケンサー
クロスフェードのやり方
SceneCapture2Dでキャプチャした画面をポストプロセスマテリアルで上
乗せすることで可能。
参考：[Mini Tutorial] Camera Crossfade - Unreal Engine Forums
上記のMatineeでのチュートリアルを参考に作成し、シーケンサーにCameraActor,
SceneCapture2D, Material Parameter Collection Trackを追加すればOK。

シーケンサー
画像のオーバーライドくらいならもっとシンプル
ポストプロセスマテリアルに画像をはめるだけ。

エフェクト
Cascadeで作成

ライティング
 動くものに対するライティングはStationary又は
Movableで。※数に制限があるので注意
 背景用のライトであればStatic可。※スケルタルメッシュ
に影が落ちない。ビルド必須。
 サイズや減衰、影の設定。
 最後にProductionでライトビルド。

ライティング

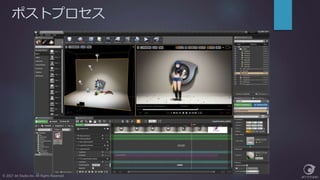

ポストプロセス

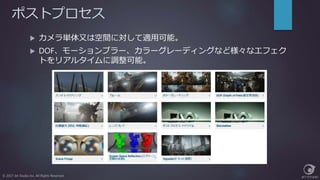

 カメラ単体又は空間に対して適用可能。
 DOF、モーションブラー、カラーグレーディングなど様々なエフェク
トをリアルタイムに調整可能。

 Color Grading LUT を使ったカラーグレーディングが便利。
参考：色対応表 (LUT) によるカラーグレーディング

動画の出力
 シーケンサーから出力可能。
 レンダーパス出力も出来るが、UE4で完結さ
せていいと思う。

まとめ

まとめ
 レンダリング待ちが無いのでライティングや絵作りが楽。
 レンダリング時間を気にして尺をケチるという妥協が無い幸せ。
 3dsMaxとAEで実質2回レンダリングしていたのが1回に。
 仕様・制約の把握が大変。
 仕込みが大変。
 プラグインなどでゴリ押しがしにくい。

ご清聴ありがとうございました
（質疑応答）

3dsMax＋UE4 ～映像制作におけるリアルタイムエンジンの活用～
