UE4勉強会 in 大阪 - もっとアニメーションBP
- 1.
- 2. 自己紹介 ● Twitter: com04 ●ゲームプログラマー ● 最近は機能検証と試作 ● 横浜×酒×UE4 2
- 3. 自己紹介 ● マーケットプレイスに出品しました − ComMaterialTools ●https://www.unrealengine.com/marketplace/commaterialtools ● マテリアル検索の便利ツール ● 過去スライド − マテリアル基礎・初級 ● https://www.slideshare.net/com044/ue4-80326829 − UE4でのチーム製作 ● https://www.slideshare.net/com044/4ue4-in-ue4 − エンジンの内部挙動について ● https://www.slideshare.net/com044/ue4-in 3

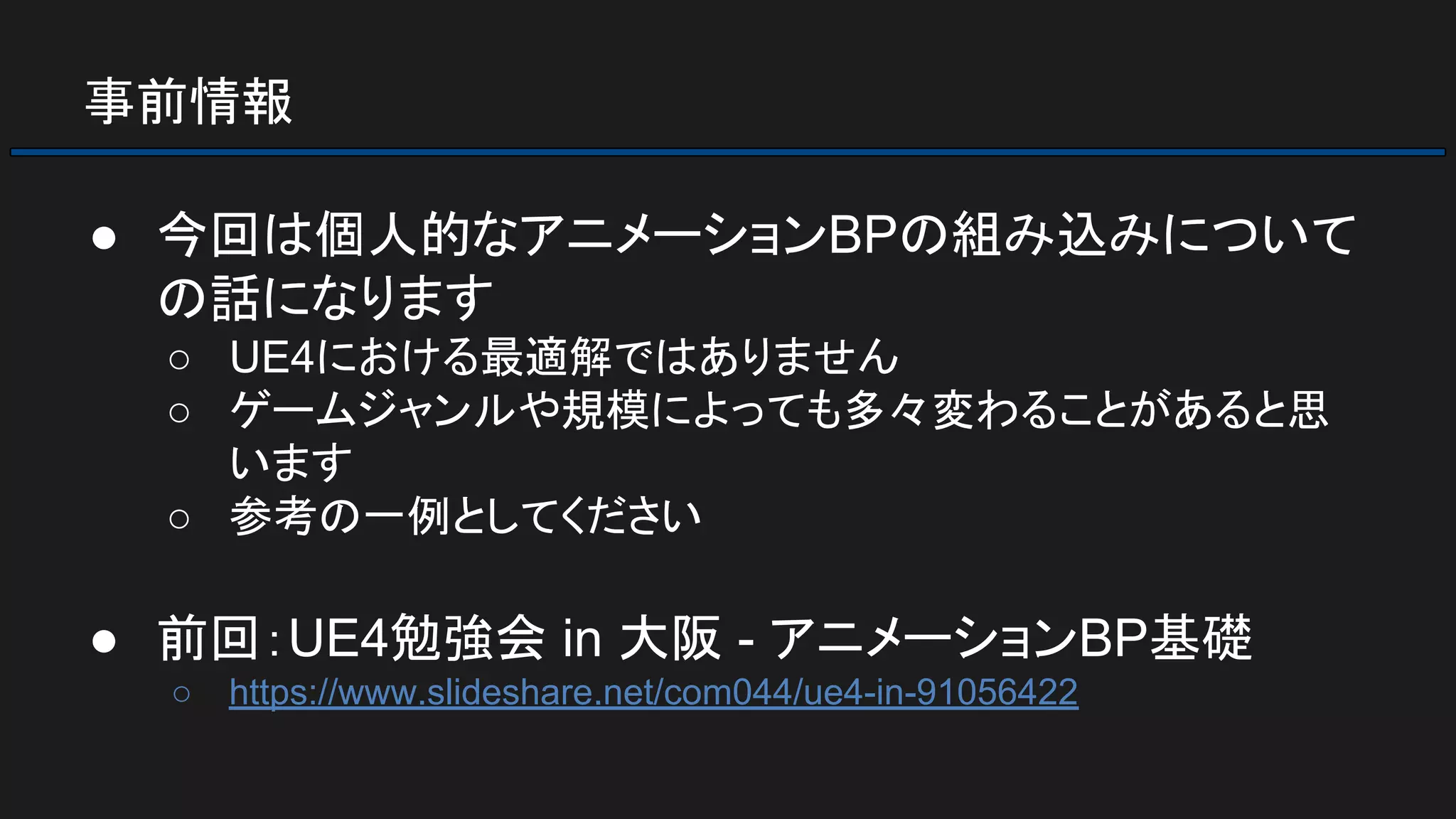

- 4. 事前情報 ● 今回は個人的なアニメーションBPの組み込みについて の話になります ○ UE4における最適解ではありません ○ゲームジャンルや規模によっても多々変わることがあると思 います ○ 参考の一例としてください ● 前回：UE4勉強会 in 大阪 - アニメーションBP基礎 ○ https://www.slideshare.net/com044/ue4-in-91056422
- 5.
- 6. もくじ ● アニメーションBPを作る前に ○ スケルトン ○設計 ● 基本動作 ○ Idle / Run / Jump ● Montageによる攻撃コンボ ○ ダメージ処理 ● 敵の方を向く ● 髪等の物理（Immediate Physics） ● 接地 パーティクル / サウンド ● 発展 version: UE4.19.2
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14. アニメーションBPを作る前に - スケルトン スケルトンの共有について、EpicGames Japanの岡田さ んが凄く詳しい資料を作成してくれています！ ● 猫でも分かる UE4のAnimation Blueprintの運用につ いて ○ https://www.slideshare.net/EpicGamesJapan/ue4animation-blueprint

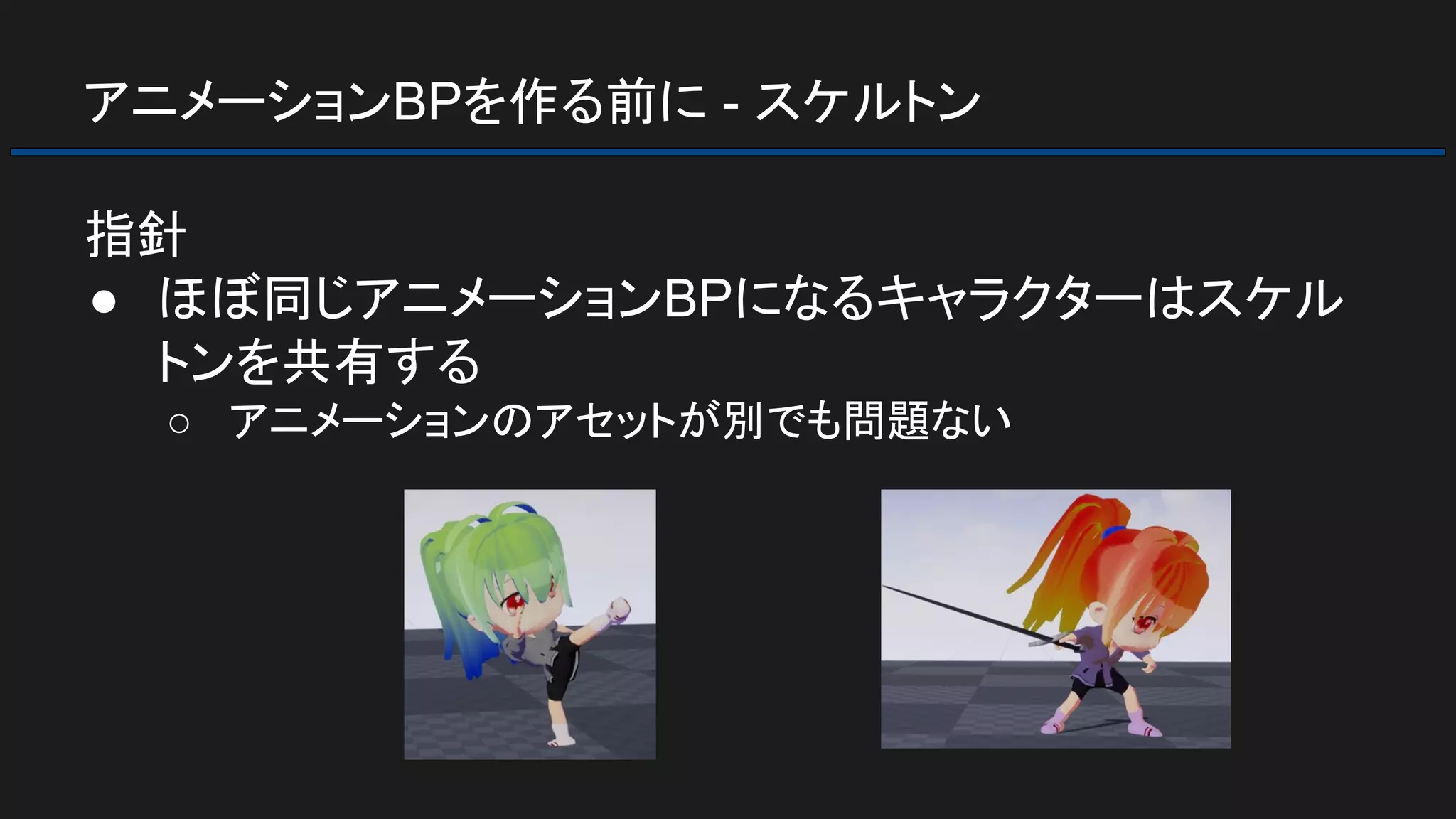

- 15. アニメーションBPを作る前に - スケルトン 指針 ●ほぼ同じアニメーションBPになるキャラクターはスケル トンを共有する ○ アニメーションのアセットが別でも問題ない
- 16.
- 17. アニメーションBPを作る前に - 設計 キャラクターBPとアニメーションBPの処理分け ●どこからどこまでキャラクターBPでやって、アニメーショ ンBPとやり取りするのか
- 18. アニメーションBPを作る前に - 設計 今回の設計 ●設計に関してはプロジェクトに依る所が一番大きい所な ので、「それは違う」とか多々あるかと思います ● 今回のプロジェクトで実装した設計の内容になります

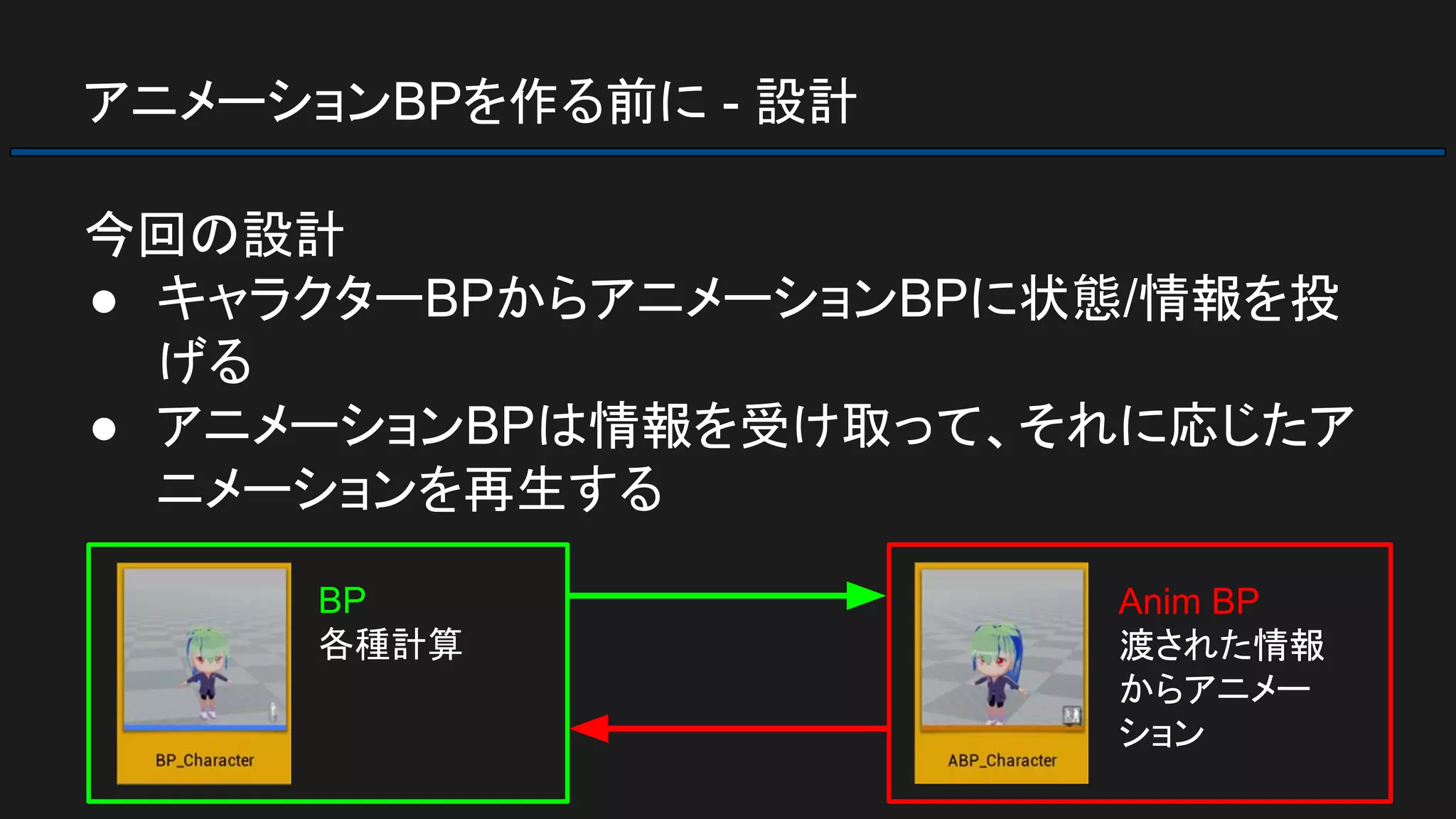

- 19. アニメーションBPを作る前に - 設計 今回の設計 ●キャラクターBPからアニメーションBPに状態/情報を投 げる ● アニメーションBPは情報を受け取って、それに応じたア ニメーションを再生する BP 各種計算 Anim BP 渡された情報 からアニメー ション
- 20. アニメーションBPを作る前に - 設計 ●アニメーションBPの中で極力状態を操作しない ○ アニメーションBPで状態を操作すると、そのシーン専用のアニ メーションBPになってしまう ■ バトル中、カットシーン、メニューで別々のアニメーションBP作る？出来 るだけ共通化したい ● ボタン押したら攻撃モーション開始 ● 移動/ジャンプ等動いている状態から変数設定 ● 敵の方を向く、IK有り設定 バトル中 ● 演出で攻撃モーション開始 ● 変数設定無し ● 敵の方は向かない、IK無し設定 メニュー中 アニメーション再生 アニメーションBP
- 21.
- 22.
- 23.
- 24.
- 25.

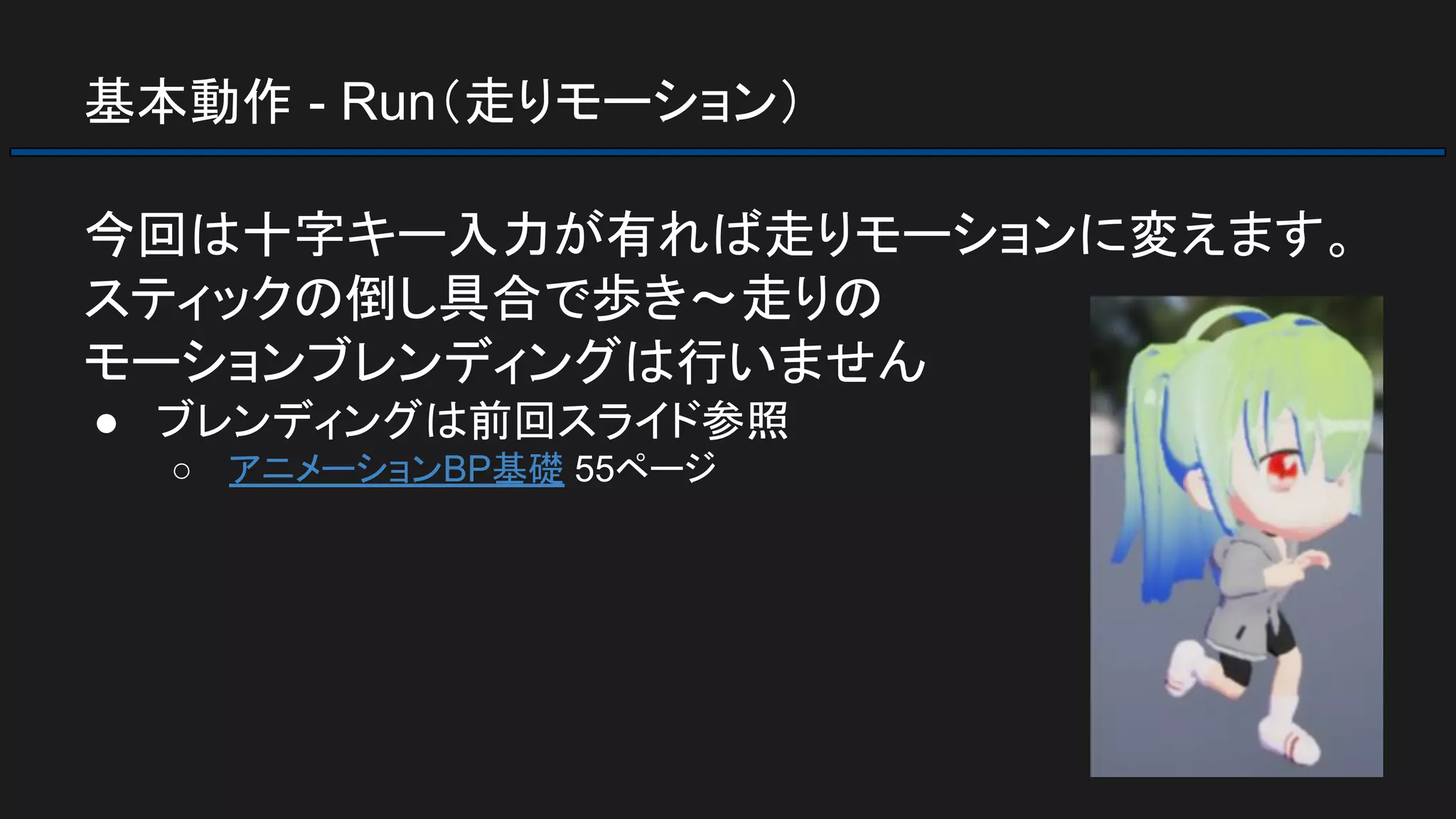

- 26. 基本動作 - Run（走りモーション） 今回は十字キー入力が有れば走りモーションに変えます。 スティックの倒し具合で歩き～走りの モーションブレンディングは行いません ●ブレンディングは前回スライド参照 ○ アニメーションBP基礎 55ページ
- 27.
- 28. 基本動作 - Run（走りモーション） アニメーションBPに走る条件の変数を用意する ●IsAcceleration: 移動しているか アニメーションBP
- 29.
- 30.

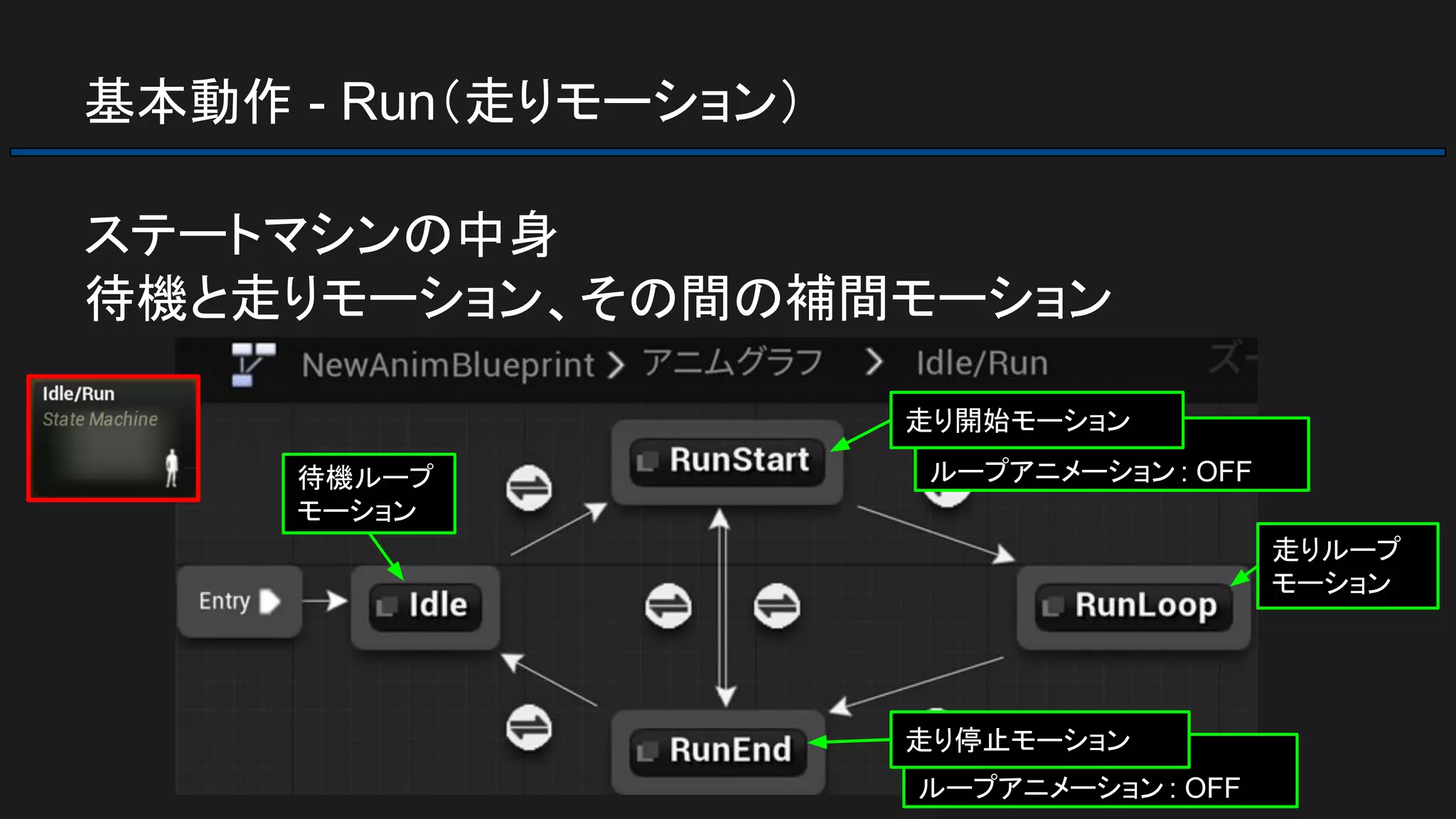

- 31. 基本動作 - Run（走りモーション） ステートマシンの中身 待機と走りモーション、その間の補間モーション ループアニメーション: OFF 走り開始モーション 走りループ モーション ループアニメーション : OFF 走り停止モーション 待機ループ モーション
- 32.
- 33.
- 34.
- 35.
- 36.
- 37. 基本動作 - Jump（ジャンプモーション） アニメーションBPにジャンプ条件の変数を用意する ●IsAir: 空中にいるか アニメーションBP
- 38.
- 39.
- 40.
- 41.
- 42.
- 43.
- 44. 基本動作 - Jump（ジャンプモーション） ステートマシーンの中身 ループアニメーション: OFF 着地モーション ジャンプループモーション
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.
- 54. モンタージュによる攻撃コンボ アニメーションBPにモンタージュの変数を 用意する ● AttackMontages: AnimMontage型。 コンボの数分の配列 アニメーションBP
- 55.
- 56.
- 57.
- 58.
- 59.
- 60.
- 61.
- 62. モンタージュによる攻撃コンボ アニメーションBPイベントグラフの「Blueprint Begin Play」 に「OnMontageEndedにイベントをバインド」ノードを繋ぐ ● OnMontageEnded: モンタージュの再生が終了すると 呼ばれる アニメーションBP アニムグラフ
- 63.
- 64.
- 65.
- 66.
- 67.
- 68.
- 69.
- 70.
- 71.
- 72. モンタージュによる攻撃コンボ 先程作成したブループリントの関数のオーバーライドから 下記を追加 ● Received NotifyBegin ● Received Notify End 攻撃受付AnimNotifyState BP

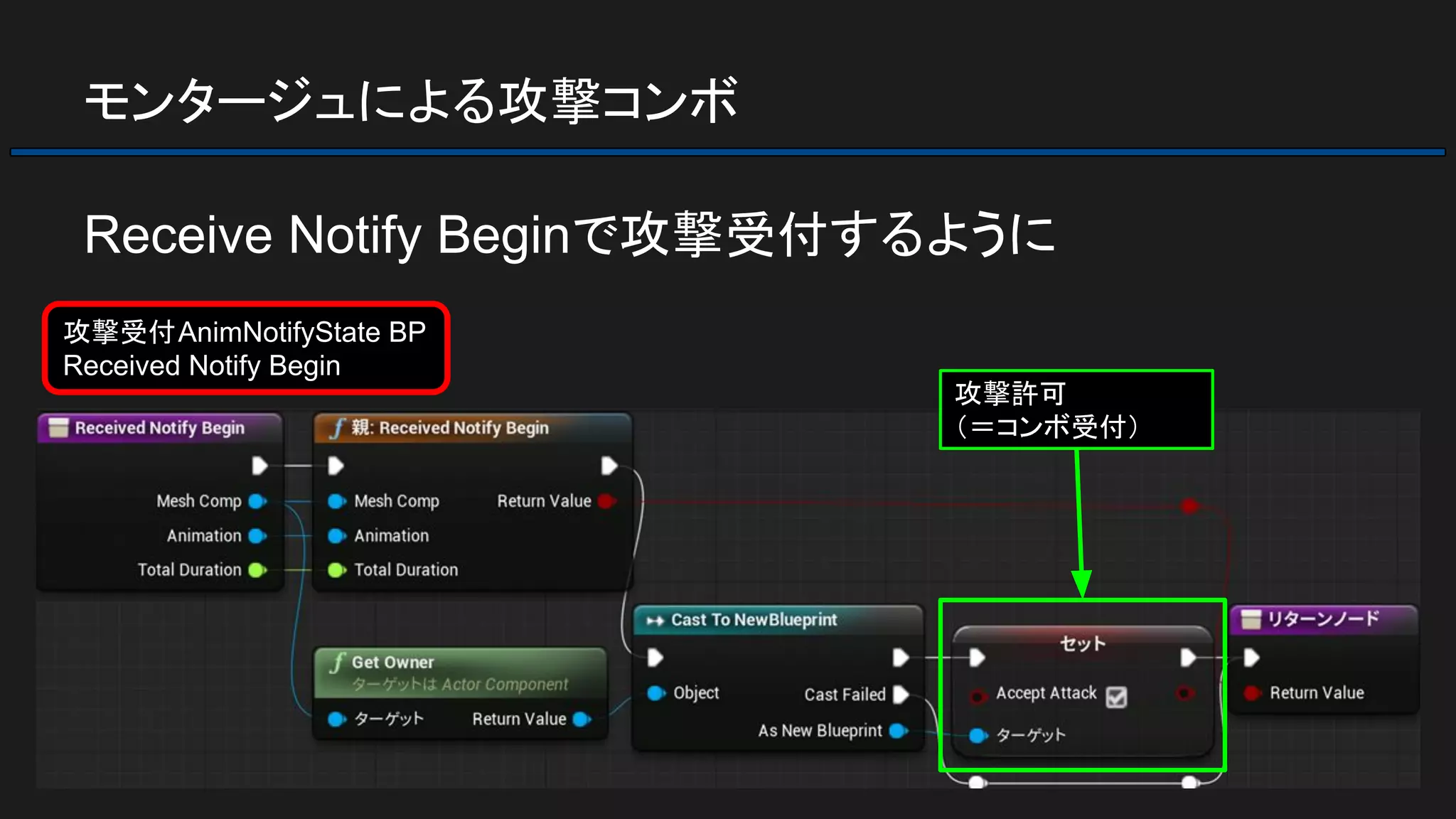

- 73. モンタージュによる攻撃コンボ Receive Notify Beginで攻撃受付するように 攻撃許可 （＝コンボ受付） 攻撃受付AnimNotifyStateBP Received Notify Begin

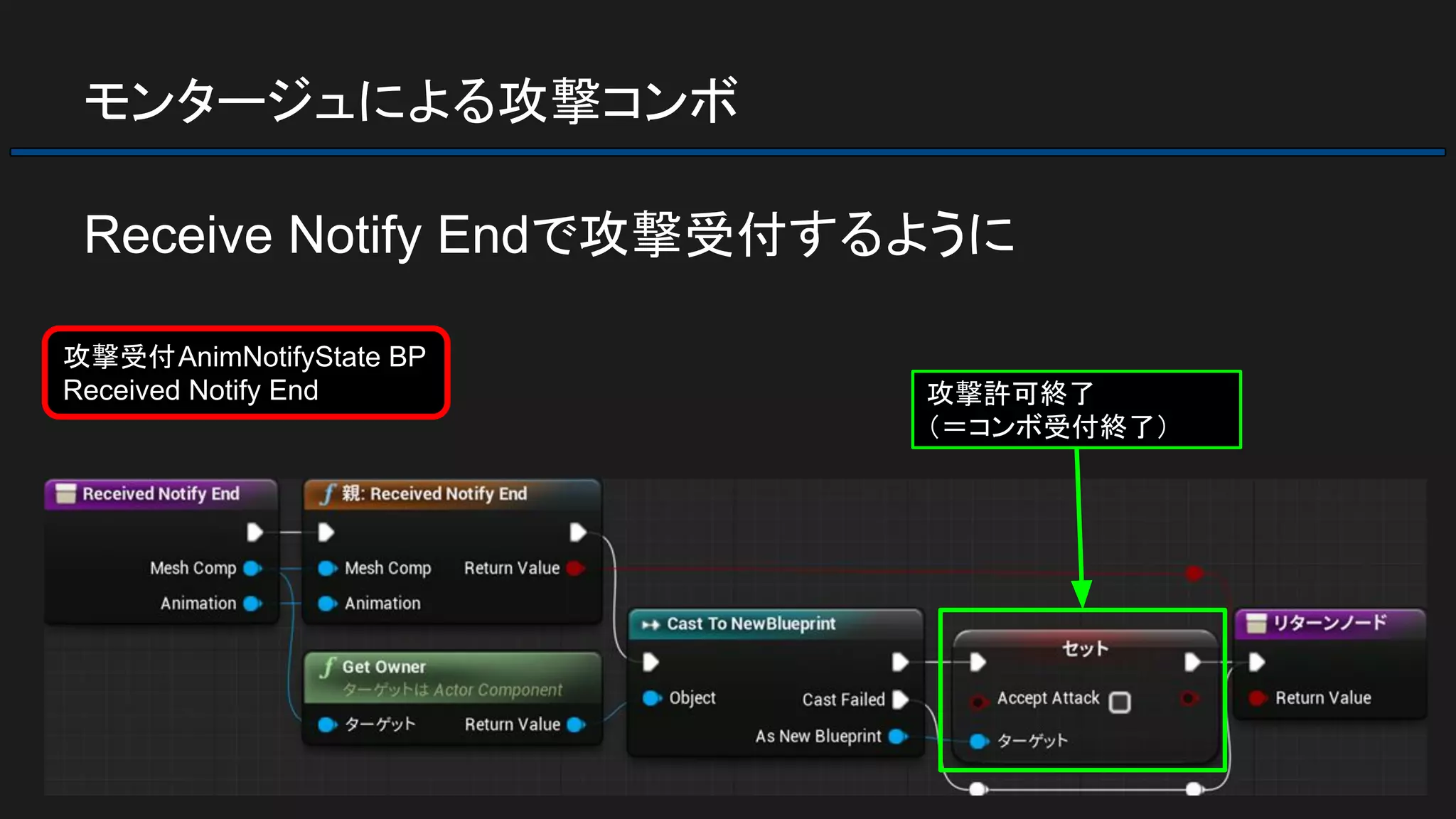

- 74. モンタージュによる攻撃コンボ Receive Notify Endで攻撃受付するように 攻撃許可終了 （＝コンボ受付終了） 攻撃受付AnimNotifyStateBP Received Notify End
- 75.
- 76.
- 77.
- 78.
- 79.
- 80.
- 81.

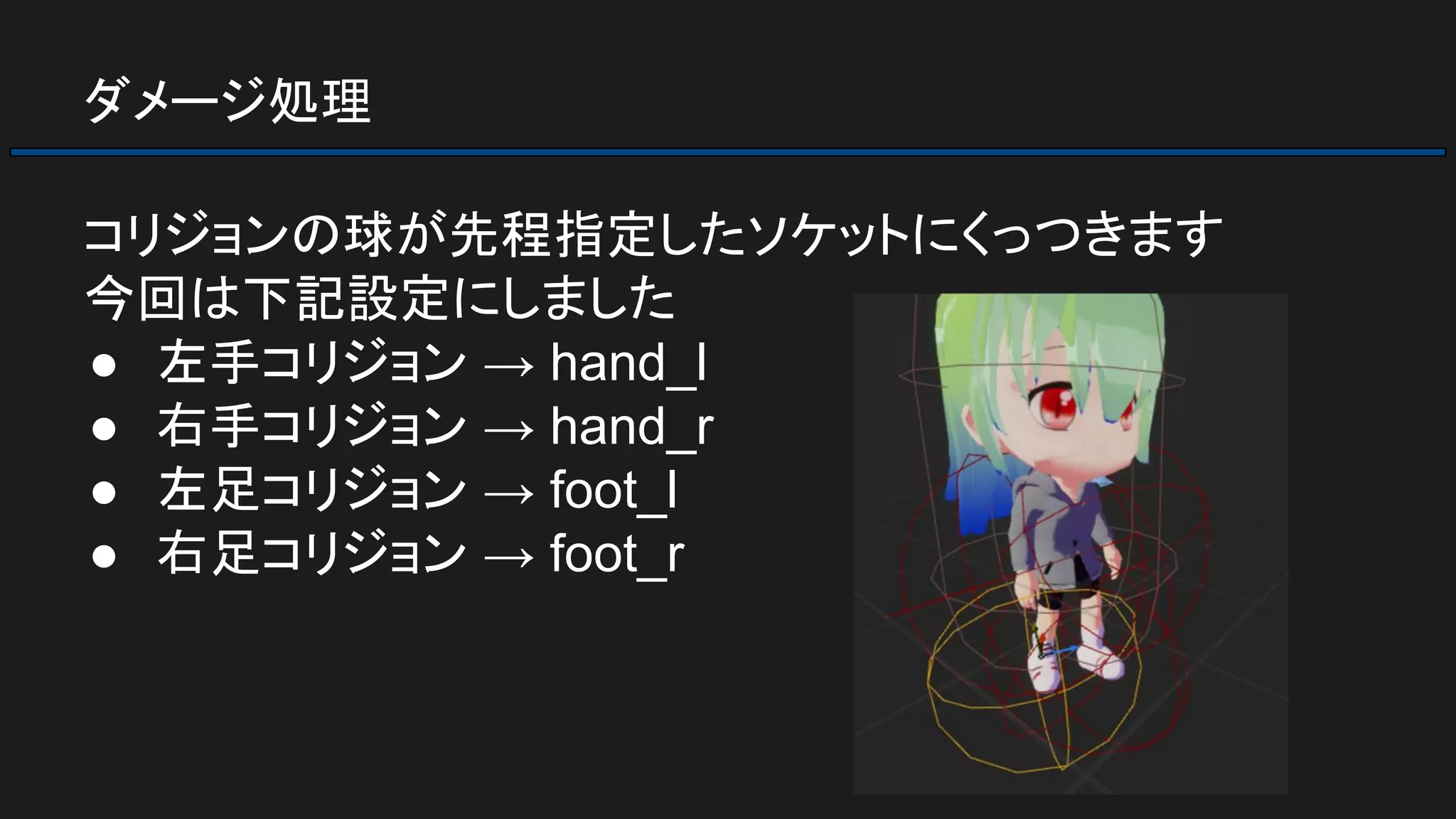

- 82. ダメージ処理 コリジョンの球が先程指定したソケットにくっつきます 今回は下記設定にしました ● 左手コリジョン →hand_l ● 右手コリジョン → hand_r ● 左足コリジョン → foot_l ● 右足コリジョン → foot_r
- 83. ダメージ処理 コリジョンコンポーネントを選択して、詳細パネルの「イベン ト」から「On Component BeginOverlap」を選択 「＋」ボタンを押すとイベントグラフにノードが追加 される。 コリジョン内にアクターが入ったら呼ばれる キャラクターBP
- 84.
- 85.
- 86.
- 87.
- 88.
- 89.
- 90.

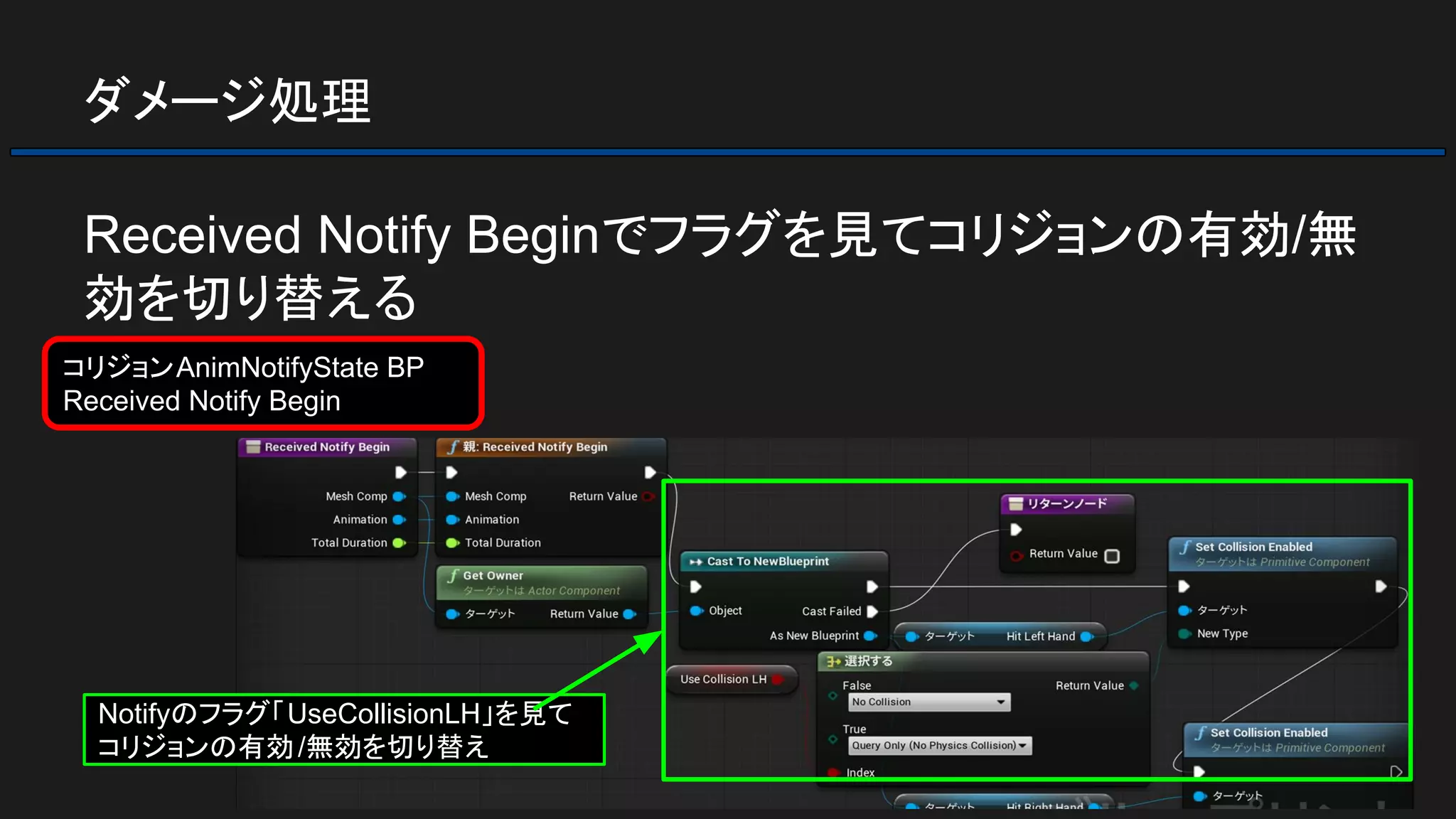

- 91. ダメージ処理 各コリジョンについて同じ 様にやっていく UseCollisionLH: 左手 UseCollisionRH: 右手 UseCollisionLF:左足 UseCollisionRF: 右足 コリジョンAnimNotifyState BP Received Notify Begin

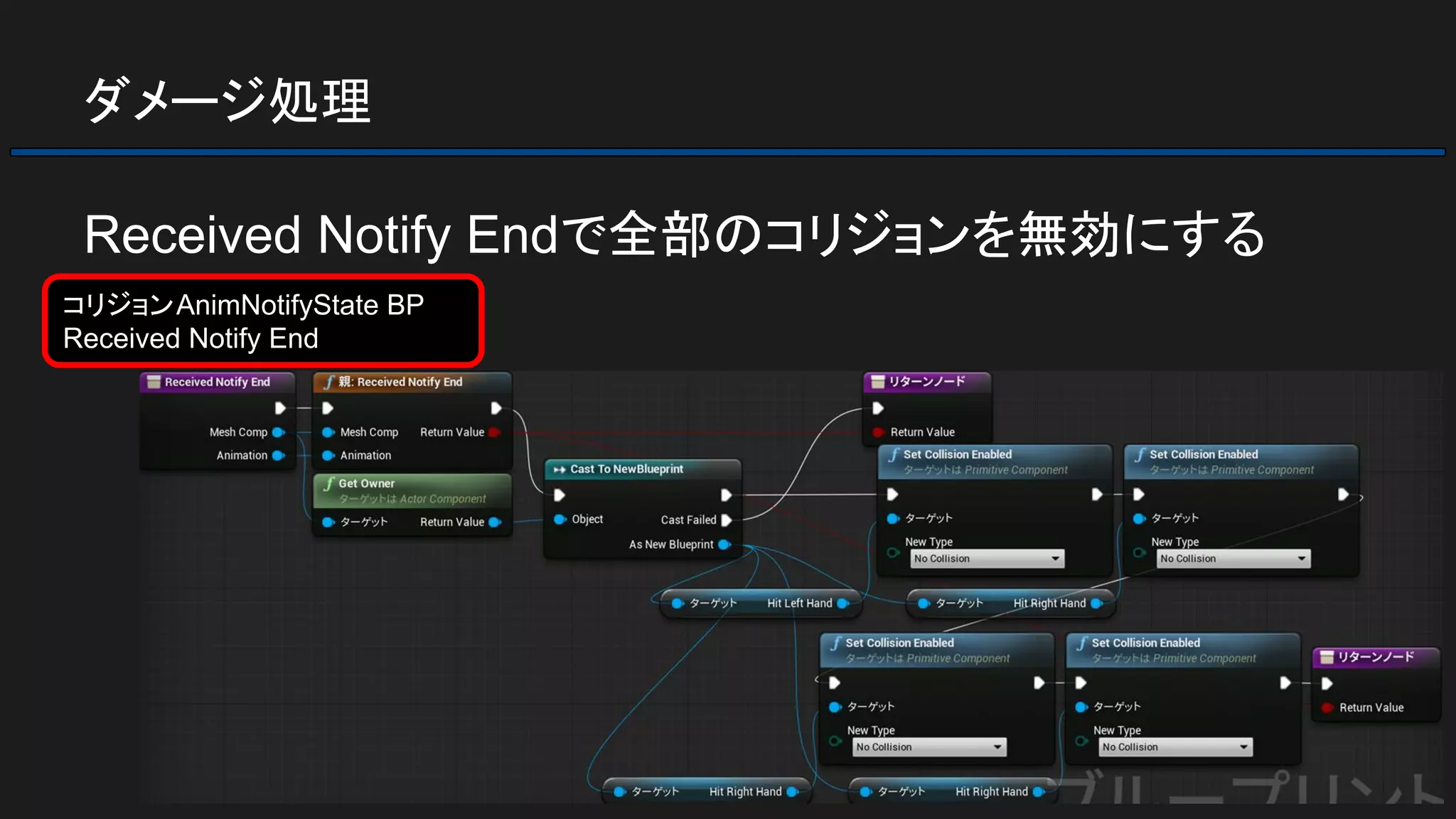

- 92. ダメージ処理 Received Notify Endで全部のコリジョンを無効にする コリジョンAnimNotifyStateBP Received Notify End
- 93.
- 94.
- 95.
- 96.
- 97.
- 98.
- 99.
- 100.

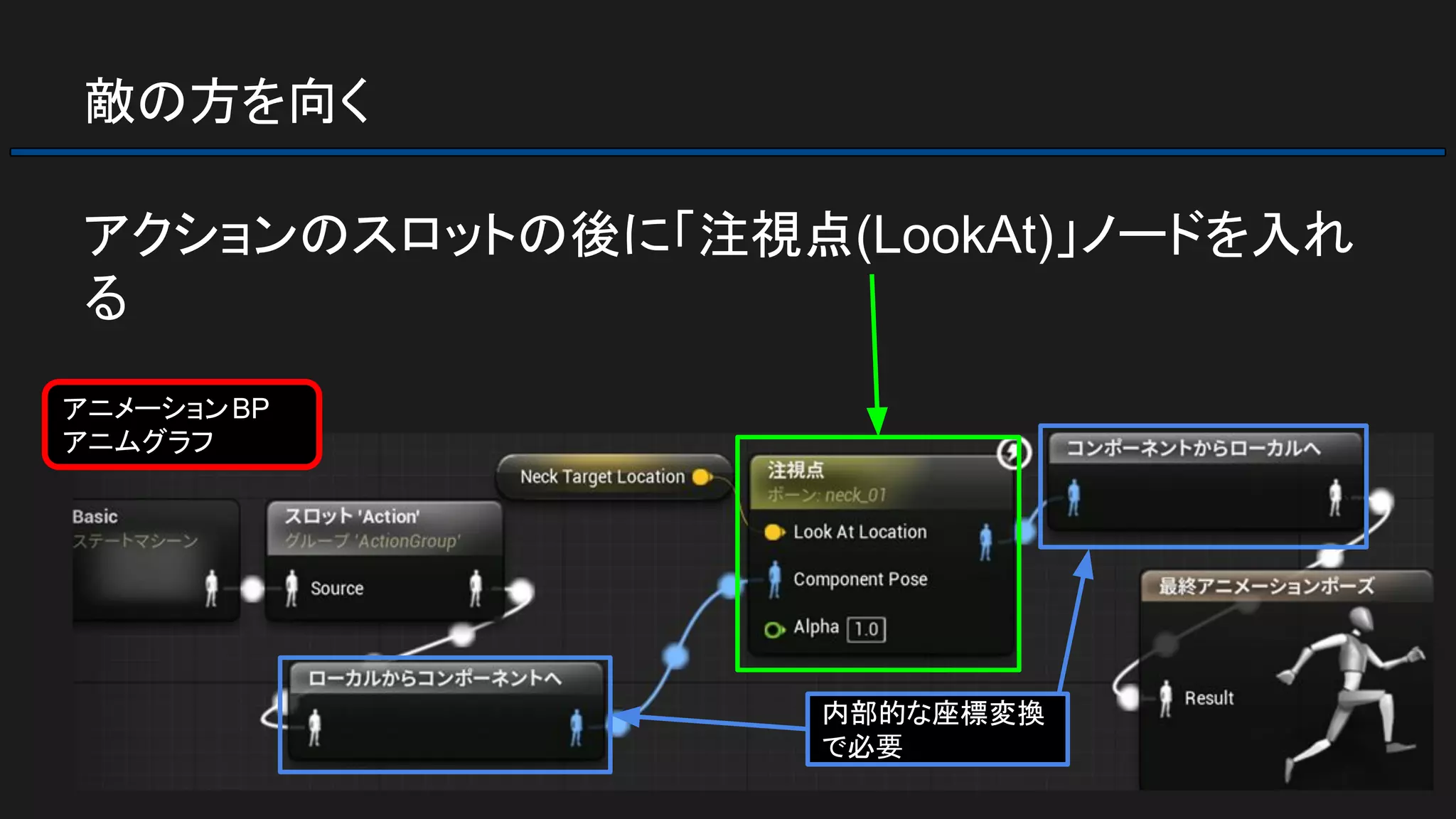

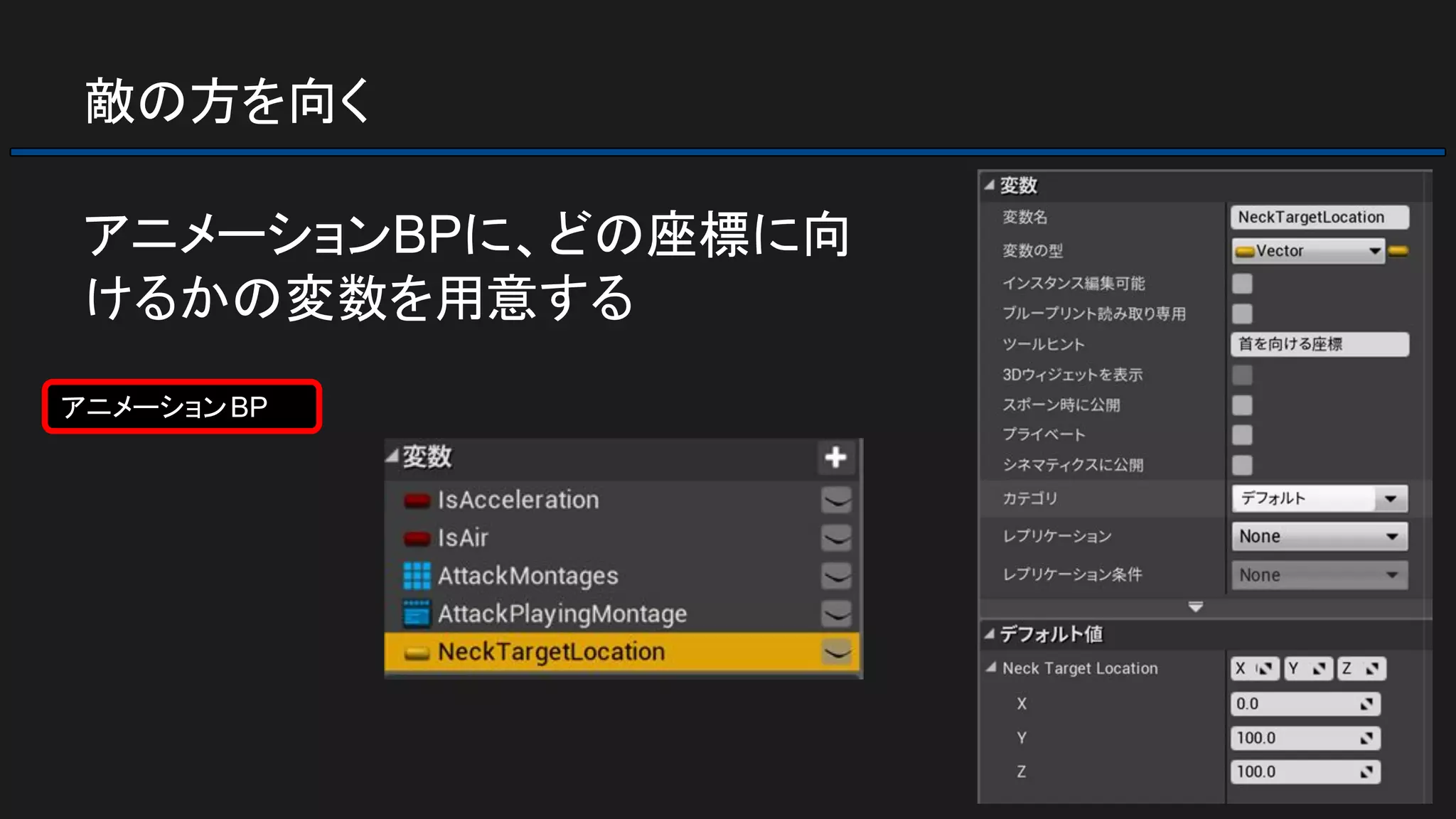

- 101. 敵の方を向く 「注視点」ノード ● ボーンの前方向のベクトルの取り方（前ページの「Look at Axis」パラメーター） ○巻末資料参照 ● 参考 ○ UE4 LookAt機能を使ってGrayちゃんに見つめてもらってみる - Let's Enjoy Unreal Engine ■ http://unrealengine.hatenablog.com/entry/2017/06/05/220000
- 102.
- 103.
- 104.

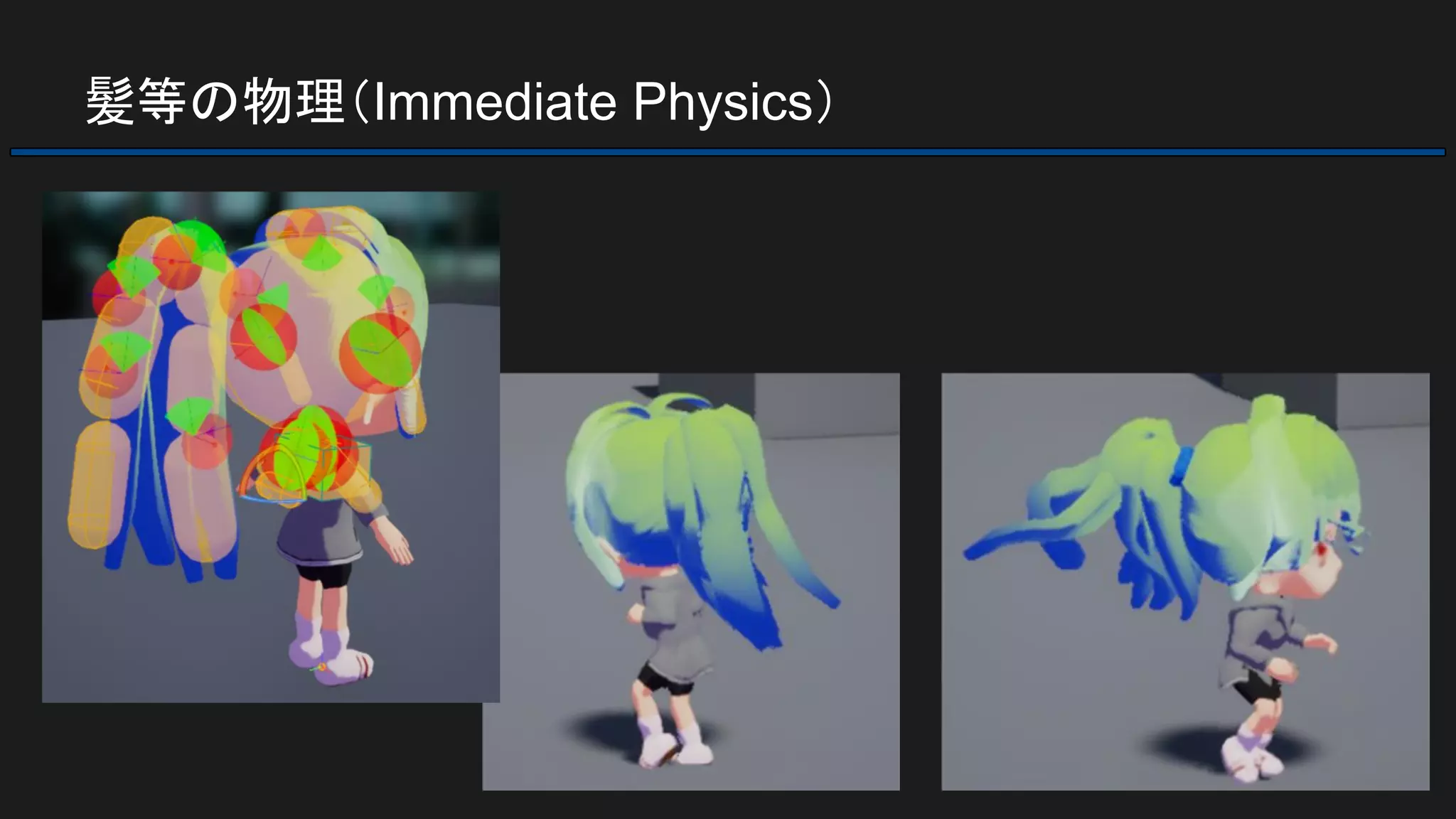

- 105. 髪等の物理（Immediate Physics） Immediate Physics(Rigid Body) ワールドの物理とは違い、アニメーションBP内で適用す る。 ワールドにある他のアクター等からは干渉を受けない変わ りに負荷的に軽い ● 公式ドキュメント ○ Rigid Body ■ https://docs.unrealengine.com/en-US/Engine/Animation/NodeRefe rence/SkeletalControls/RigidBody
- 106. 髪等の物理（Immediate Physics） 物理アセットを使用しますが、物理アセットについてはここ では取り扱いません ● 参考 ○「UE4.18で生まれ変わった物理アセットエディタ(Physics Asset Editor)について」 と 「物理と少し仲良くなる方法について」 その1 - ぼっちプログラマのメモ ■ http://pafuhana1213.hatenablog.com/entry/2017/12/13/000000
- 107.
- 108.
- 109.
- 110.
- 111. 接地 パーティクル /サウンド

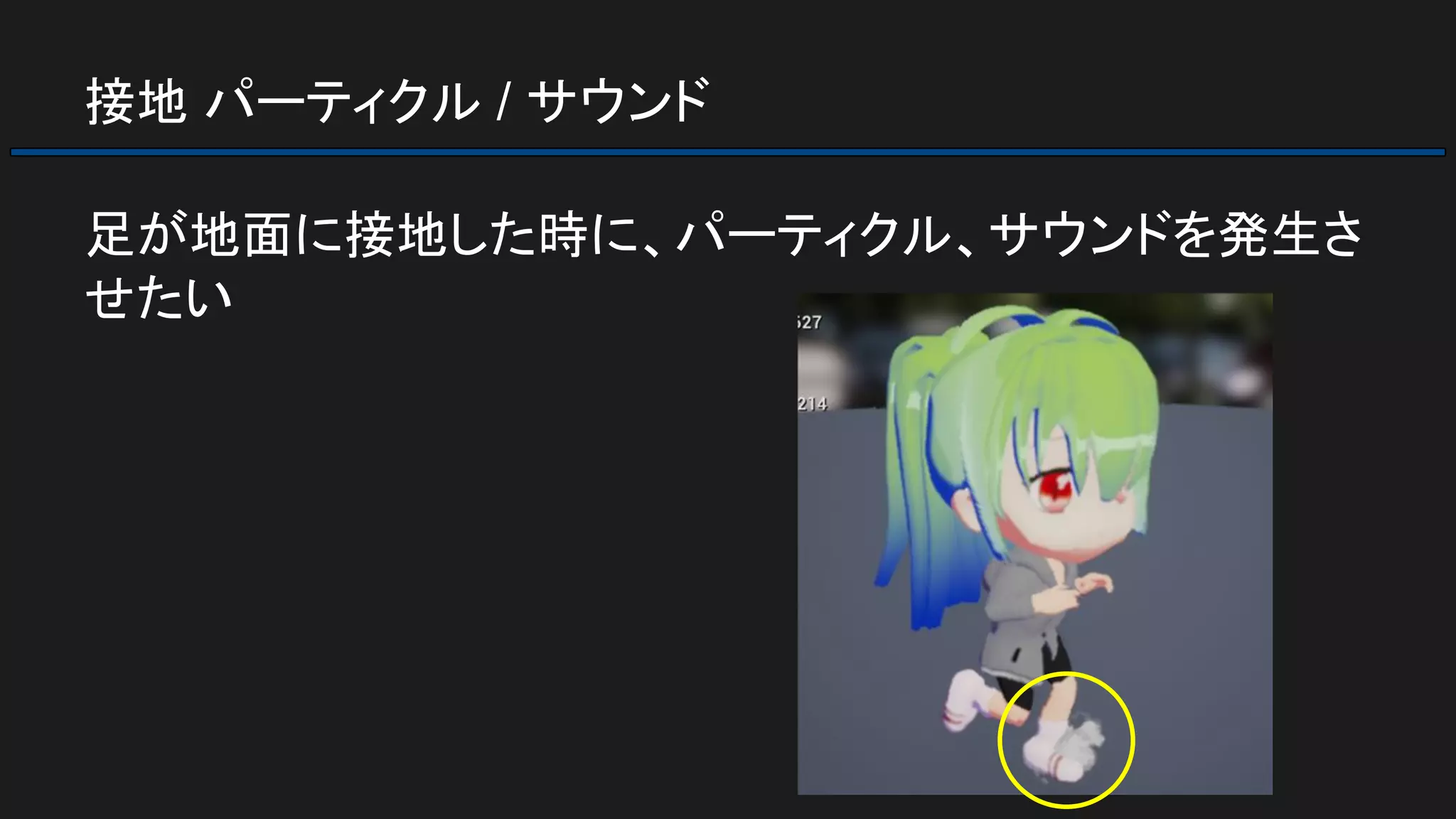

- 112. 接地 パーティクル /サウンド 足が地面に接地した時に、パーティクル、サウンドを発生さ せたい
- 113. 接地 パーティクル /サウンド アニメーションと連動して出せるように、モンタージュに仕込 めるようにします
- 114. 接地 パーティクル /サウンド 今度はAnimNotifyを親クラスにしてブループリントを作成 →巻末資料のAnimNotify
- 115. 接地 パーティクル /サウンド 先程作成したブループリントの関数のオーバーライドから Received Notifyを作成 接地AnimNotify BP

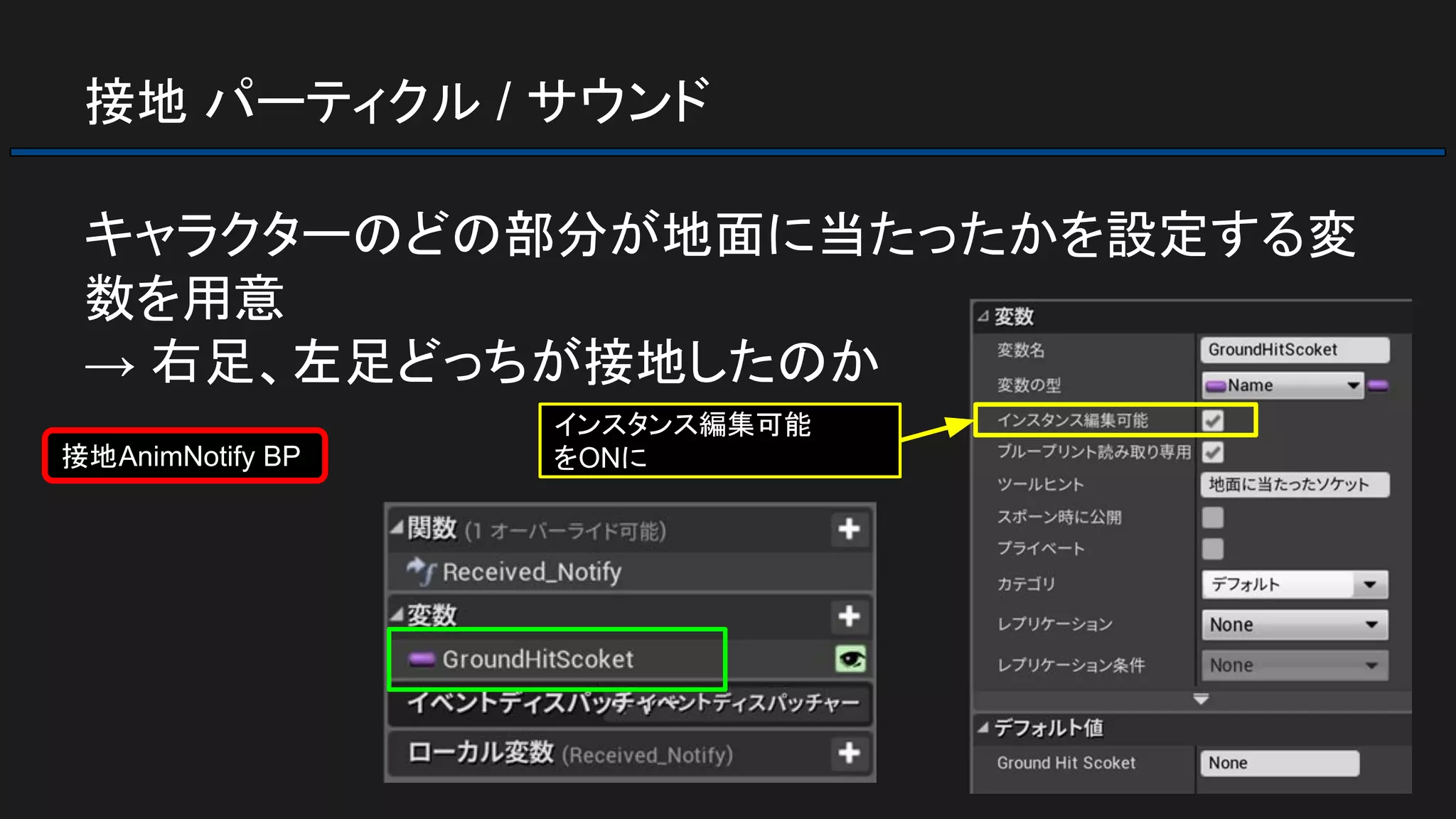

- 116. 接地 パーティクル /サウンド キャラクターのどの部分が地面に当たったかを設定する変 数を用意 → 右足、左足どっちが接地したのか 接地AnimNotify BP インスタンス編集可能 をONに
- 117. 接地 パーティクル /サウンド Received Notifyでパーティクルとサウンドを発生させる サウンド パーティクル 指定されたソケット の座標を取る 接地AnimNotify BP Received Notify
- 118. 接地 パーティクル /サウンド アニメーションのモンタージュで、足が接地した所で通知欄 を右クリック、「通知を追加」→先程作成したブループリント アニメーションエディタ
- 119. 接地 パーティクル /サウンド 設定された通知をクリックして、変数 に接地したソケットを記入 クリック 接地した所のソ ケット名 アニメーションエディタ

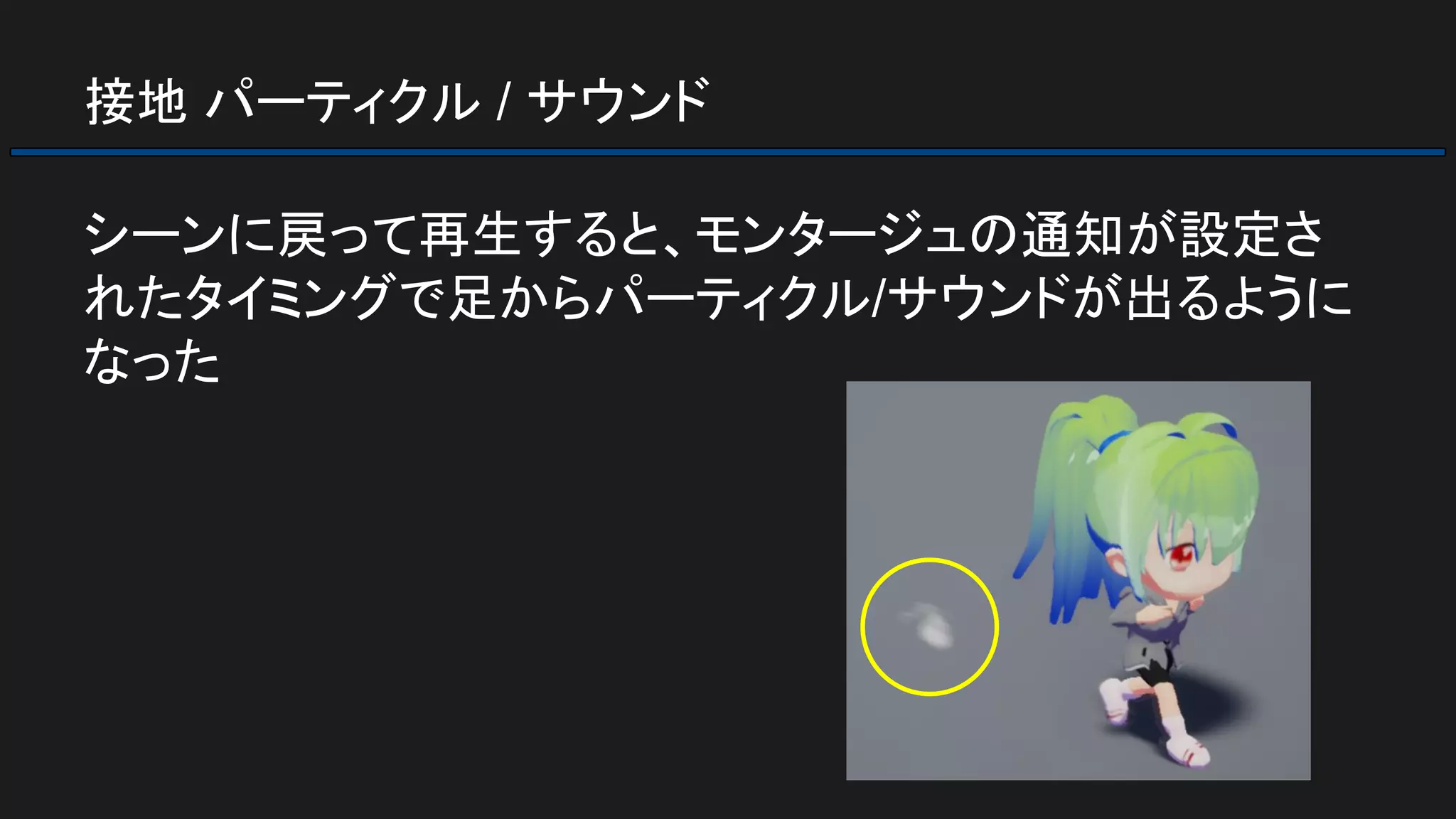

- 120. 接地 パーティクル /サウンド シーンに戻って再生すると、モンタージュの通知が設定さ れたタイミングで足からパーティクル/サウンドが出るように なった
- 121.
- 122.

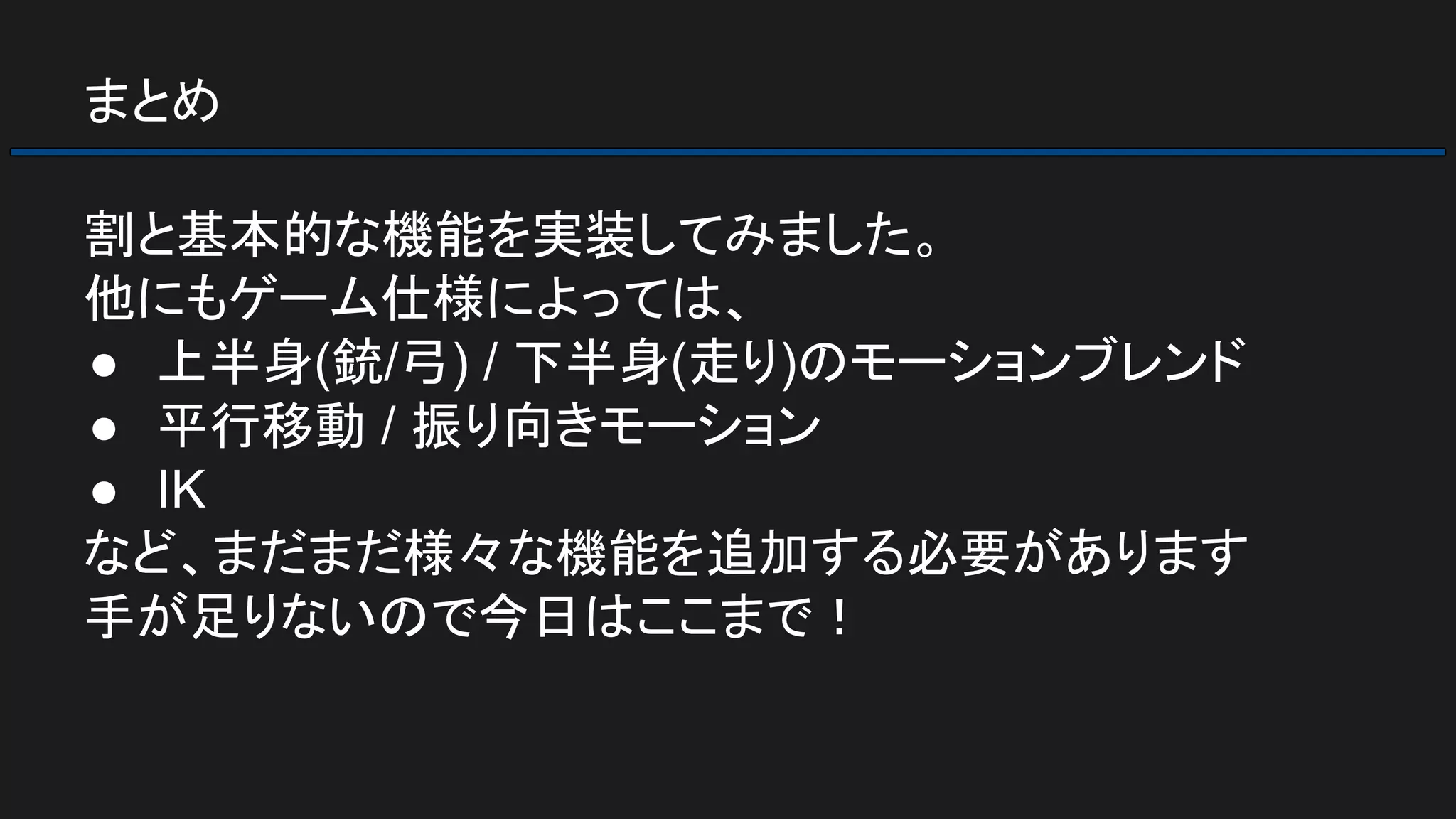

- 123. まとめ 割と基本的な機能を実装してみました。 他にもゲーム仕様によっては、 ● 上半身(銃/弓) /下半身(走り)のモーションブレンド ● 平行移動 / 振り向きモーション ● IK など、まだまだ様々な機能を追加する必要があります 手が足りないので今日はここまで！
- 124.
- 125.
- 126.
- 127.
- 128.
- 129.
- 130.

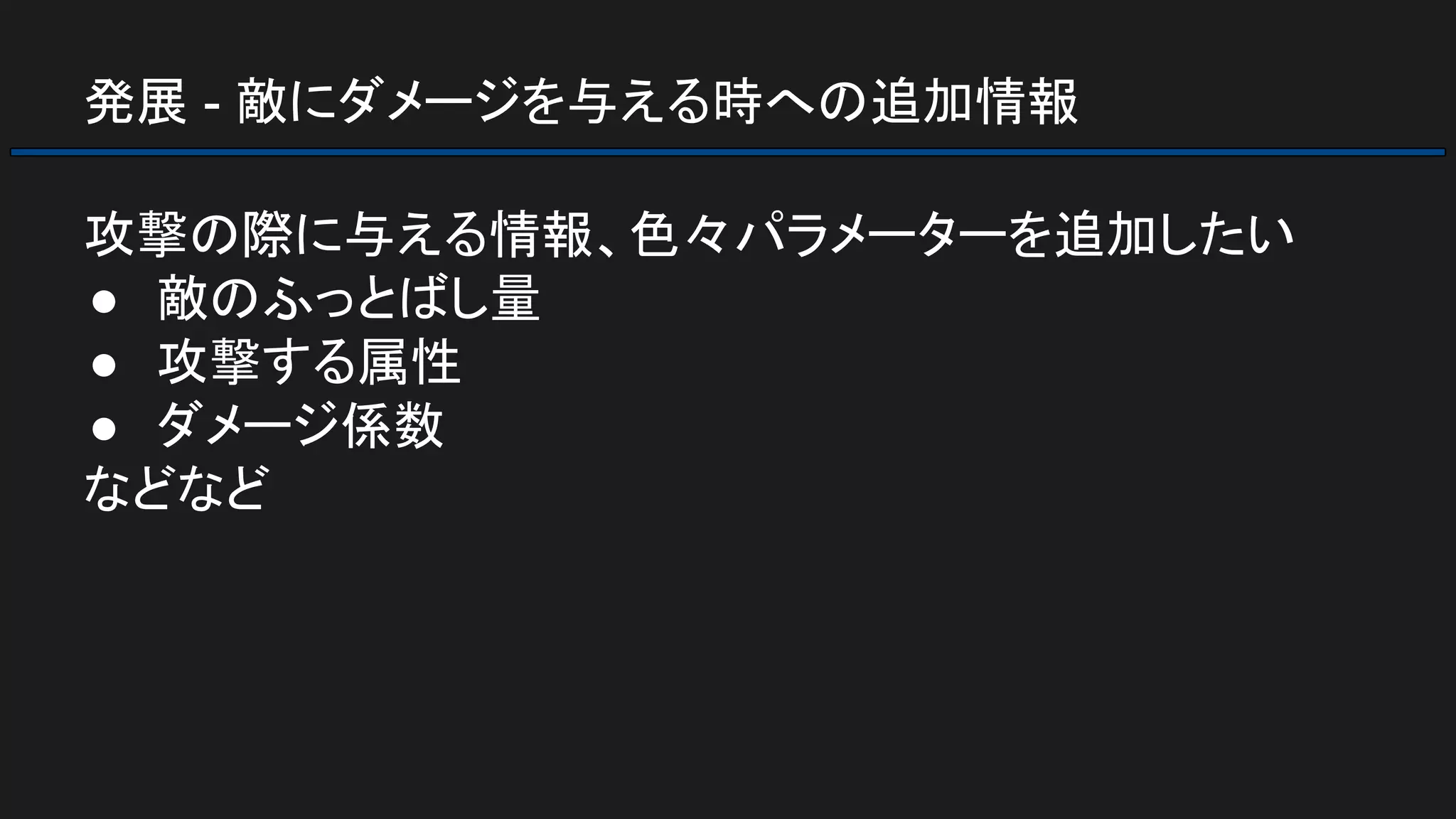

- 131. 発展 - 敵にダメージを与える時への追加情報 攻撃の際に与える情報、色々パラメーターを追加したい ●敵のふっとばし量 ● 攻撃する属性 ● ダメージ係数 などなど
- 132.
- 133.
- 134.
- 135. 発展 - 敵にダメージを与える時への追加情報 モンタージュに入れる利点 ●単発の攻撃毎に設定出来る ● アセットが独立しているので纏まったBPを弄ったりしなくてい ● １攻撃ボタンで２発殴るアニメーションとかの対応も出来る 欠点 ● 一覧性に欠ける ● 追加パラメーターが出たら全部開いていって設定し直さないとい けない
- 136.
- 137.

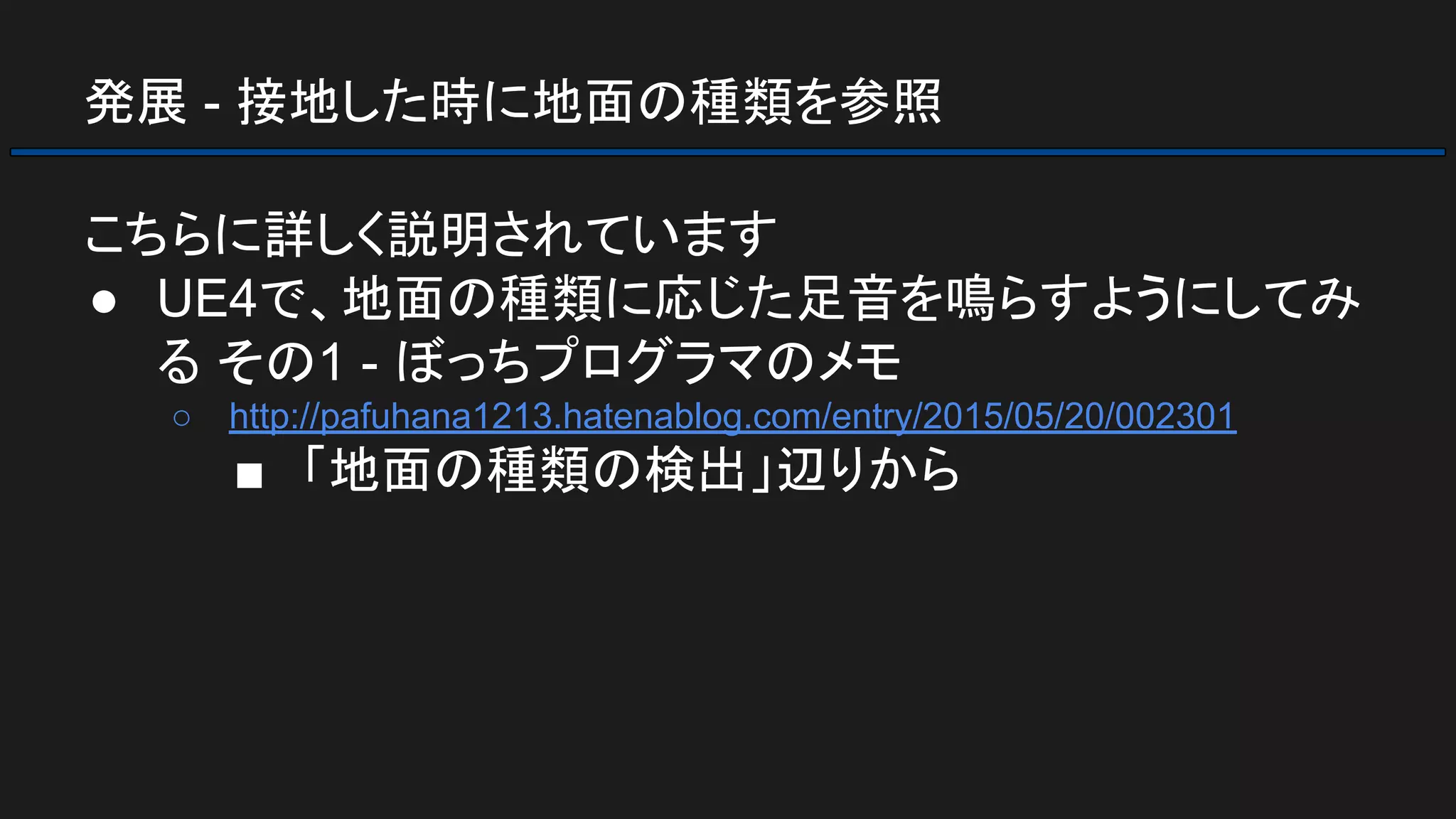

- 138. 発展 - 接地した時に地面の種類を参照 こちらに詳しく説明されています ●UE4で、地面の種類に応じた足音を鳴らすようにしてみ る その1 - ぼっちプログラマのメモ ○ http://pafuhana1213.hatenablog.com/entry/2015/05/20/002301 ■ 「地面の種類の検出」辺りから
- 139. 発展 - 接地した時に地面の種類を参照 接地AnimNotifyのReceivedNotify辺りで、再生する種類 分け出来る 接地AnimNotify BP Received Notify この辺りに地面判定 を追加出来る 地面種類によっ てアセット差し替 える
- 140.
- 141.
- 142.
- 143.
- 144.

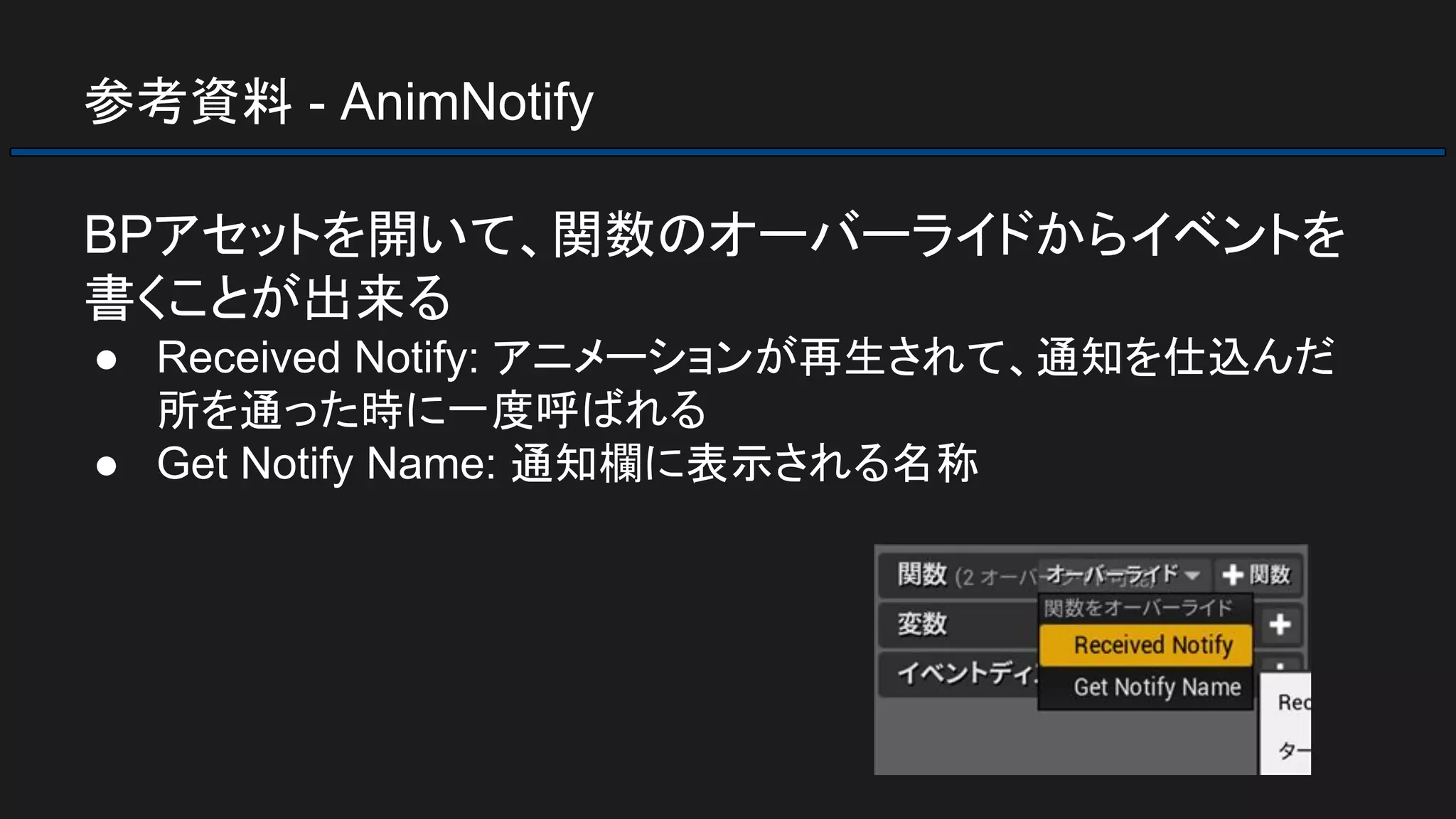

- 145. 参考資料 - AnimNotify BPアセットを開いて、関数のオーバーライドからイベントを 書くことが出来る ●Received Notify: アニメーションが再生されて、通知を仕込んだ 所を通った時に一度呼ばれる ● Get Notify Name: 通知欄に表示される名称
- 146.
- 147.

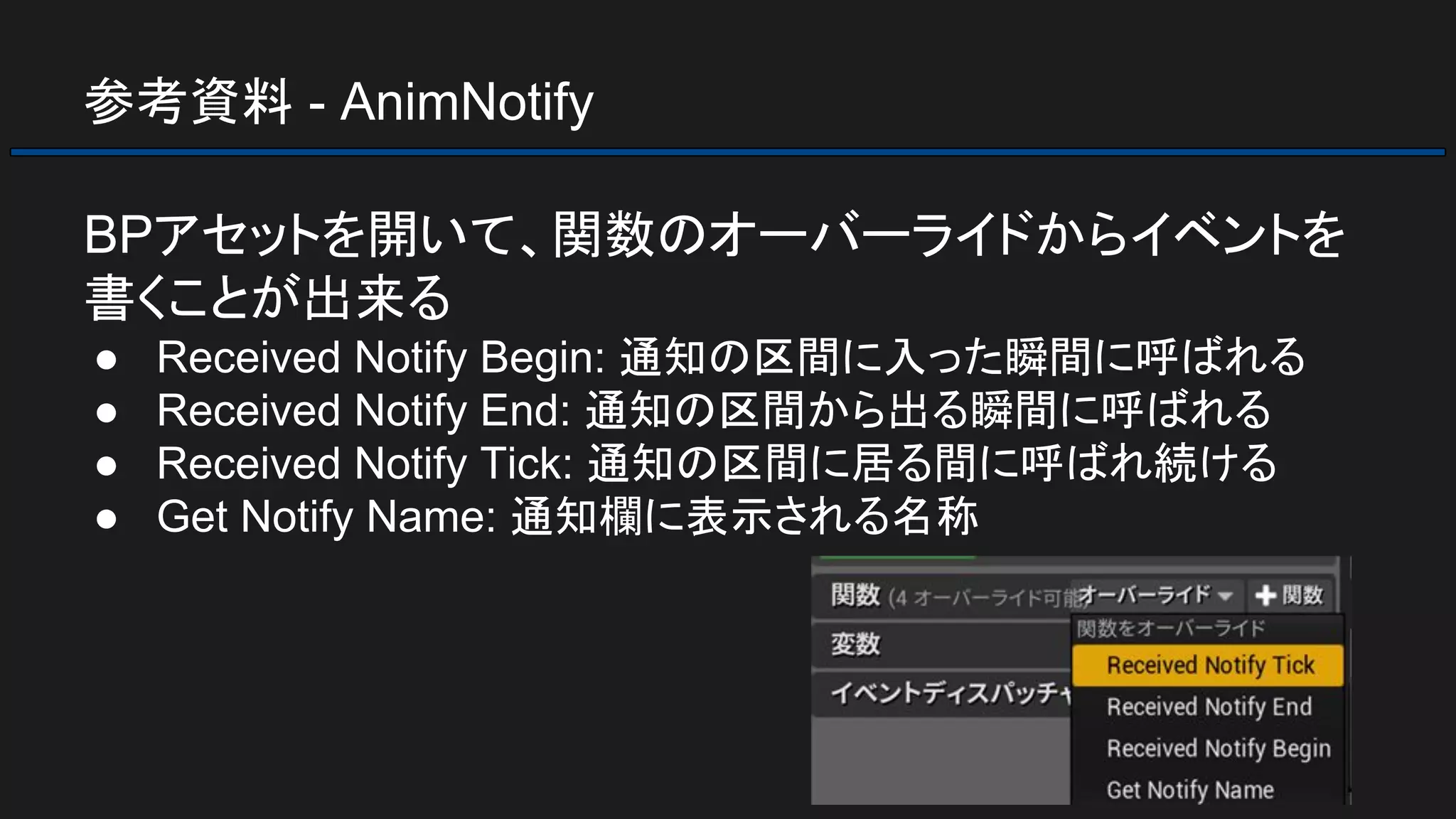

- 148. 参考資料 - AnimNotify BPアセットを開いて、関数のオーバーライドからイベントを 書くことが出来る ●Received Notify Begin: 通知の区間に入った瞬間に呼ばれる ● Received Notify End: 通知の区間から出る瞬間に呼ばれる ● Received Notify Tick: 通知の区間に居る間に呼ばれ続ける ● Get Notify Name: 通知欄に表示される名称
- 149. 参考資料 - AnimNotify 参考資料 ●[UE4] 独自のAnimation Notifyの実装方法 - historia ○ http://historia.co.jp/archives/8643/ ● Animation Notifications ○ https://docs.unrealengine.com/en-us/Engine/Animation/Sequences/Not ifies
- 150. 参考資料 - ボーンの前方向のベクトルの取り方 ボーンの前方向のベクトルの取り方 １.スケルトンアセットを開く スケルトンエディタ
- 151. 参考資料 - ボーンの前方向のベクトルの取り方 ２.取得したいボーン名を右クリックして「ソケットを追加」 スケルトンエディタ
- 152. 参考資料 - ボーンの前方向のベクトルの取り方 ３．View上部のパネルで移動モード、ワールド座標系にす る ４．先程のソケットを前方向に移動させる 十字マーク地球マーク 前方向に動かす スケルトンエディタ

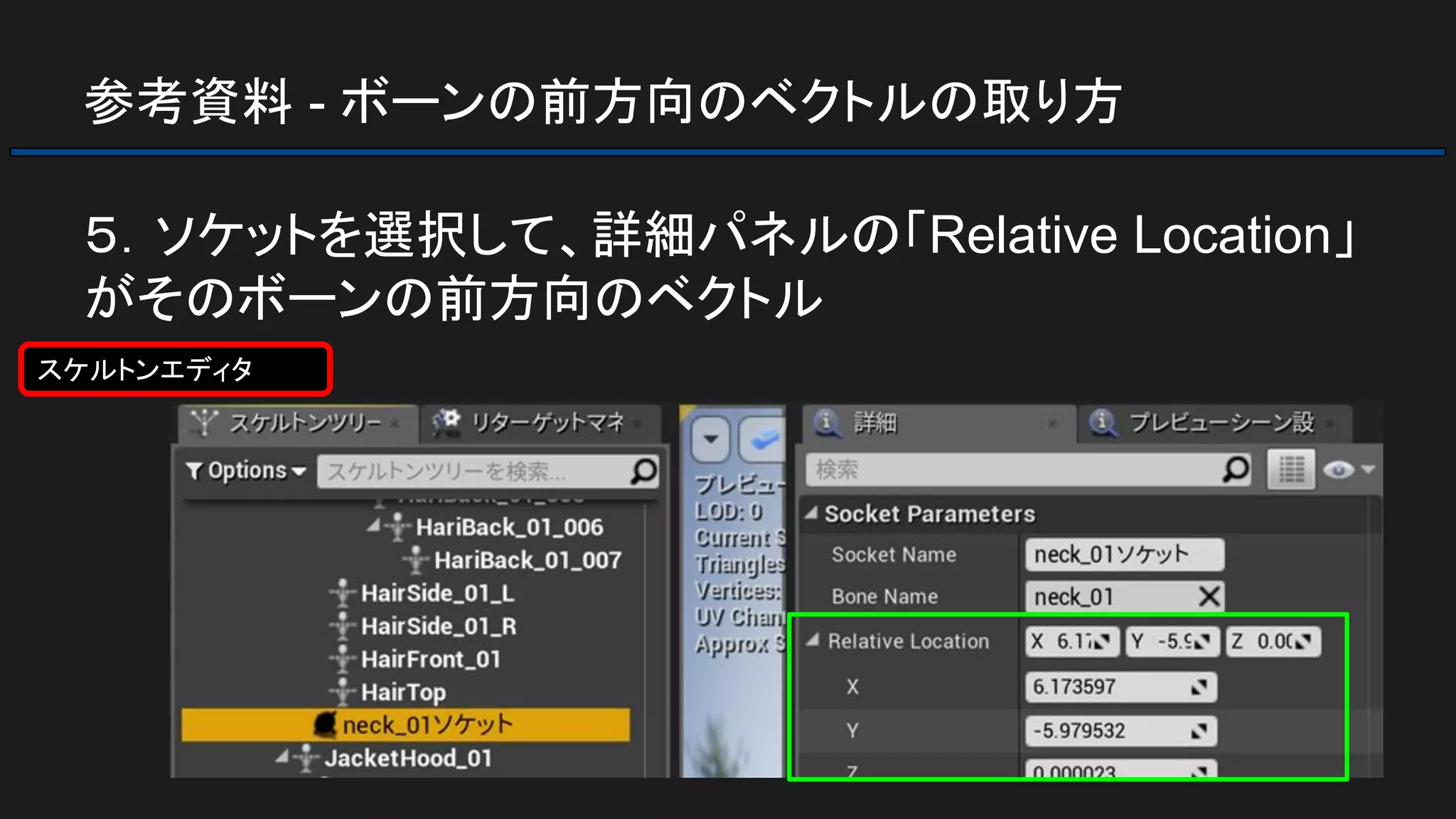

- 153. 参考資料 - ボーンの前方向のベクトルの取り方 ５．ソケットを選択して、詳細パネルの「RelativeLocation」 がそのボーンの前方向のベクトル スケルトンエディタ
