  #UE4 | #gcconf2020 UE4で作成するUIと最適化手法 EpicGames Japan Software Engineer, Developer Relations 鍬農 健二郎
• 2.
  #UE4 | #gcconf2020 何故UIをやるのか？
• 3.
  #UE4 | #gcconf2020 概要 ●目的 ● UMGを使って効率的にUIを構築できる ● UIの最適化方法を適用できる ● 対象 ● UMGを利用するアーティスト ● 実装や最適化をするエンジニア、TA ● 適用範囲 UE 4.25
• 4.

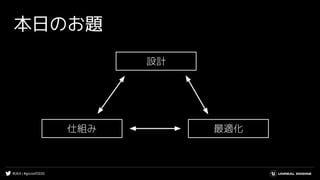

  #UE4 | #gcconf2020 本日のお題 設計 仕組み最適化
• 5.

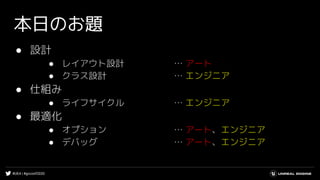

  #UE4 | #gcconf2020 本日のお題 ●設計 ● レイアウト設計 … アート ● クラス設計 … エンジニア ● 仕組み ● ライフサイクル … エンジニア ● 最適化 ● オプション … アート、エンジニア ● デバッグ … アート、エンジニア
• 6.
  #UE4 | #gcconf2020 UMGを基礎から学びたい方はコチラがおすすめ https://www.slideshare.net/EpicGamesJapan/umg-80334310
• 7.

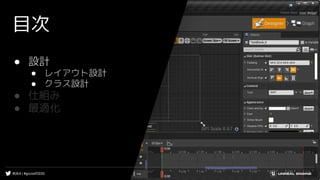

  #UE4 | #gcconf2020 目次 ●設計 ● レイアウト設計 ● クラス設計 ● 仕組み ● 最適化
• 8.
  #UE4 | #gcconf2020 レイアウト設計
• 9.
  #UE4 | #gcconf2020 レイアウト設計は悩む 再利用 見栄え 無駄なく
• 10.

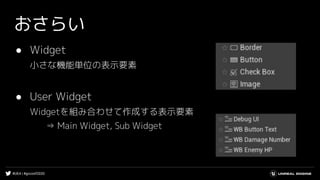

  #UE4 | #gcconf2020 おさらい ●Widget 小さな機能単位の表示要素 ● User Widget Widgetを組み合わせて作成する表示要素 ⇒ Main Widget, Sub Widget

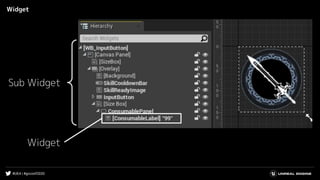

• 11.
  #UE4 | #gcconf2020 Widget SubWidget Widget
• 12.

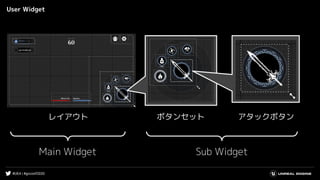

  #UE4 | #gcconf2020 UserWidget レイアウト Sub WidgetMain Widget ボタンセット アタックボタン

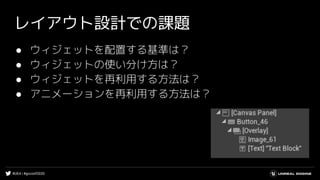

• 13.
  #UE4 | #gcconf2020 レイアウト設計での課題 ●ウィジェットを配置する基準は？ ● ウィジェットの使い分け方は？ ● ウィジェットを再利用する方法は？ ● アニメーションを再利用する方法は？

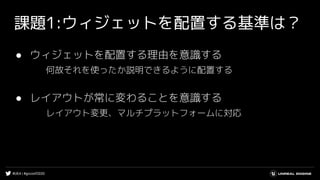

• 14.
  #UE4 | #gcconf2020 課題1:ウィジェットを配置する基準は？ ●ウィジェットを配置する理由を意識する 何故それを使ったか説明できるように配置する ● レイアウトが常に変わることを意識する レイアウト変更、マルチプラットフォームに対応
• 15.

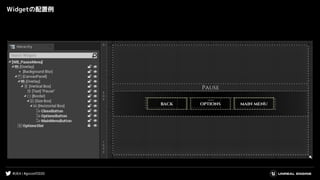

  #UE4 | #gcconf2020 Widgetの配置例

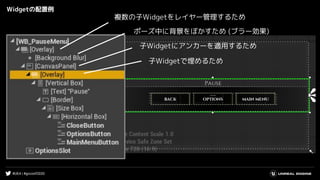

• 16.
  #UE4 | #gcconf2020 Widgetの配置例 複数の子Widgetをレイヤー管理するため ポーズ中に背景をぼかすため(ブラー効果) 子Widgetにアンカーを適用するため 子Widgetで埋めるため
• 17.
  #UE4 | #gcconf2020 Widgetの配置例 ポーズメニュー上にオプション画面を被せるため ボタンで横幅を埋めるため 範囲を必ず指定の大きさにするため
• 18.

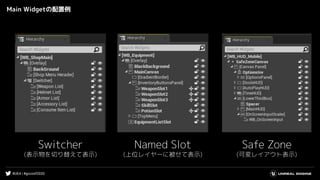

  #UE4 | #gcconf2020 MainWidgetの配置例 Named Slot (上位レイヤーに被せて表示) Safe Zone (可変レイアウト表示) Switcher (表示物を切り替えて表示)
• 19.

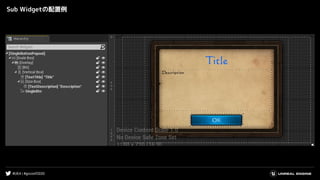

  #UE4 | #gcconf2020 SubWidgetの配置例
• 20.
  #UE4 | #gcconf2020 SubWidgetの配置例 全体をスケールするため 複数の子Widgetを管理するため
• 21.

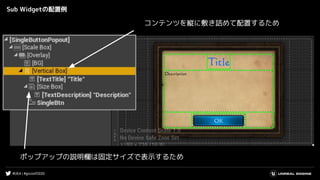

  #UE4 | #gcconf2020 SubWidgetの配置例 コンテンツを縦に敷き詰めて配置するため ポップアップの説明欄は固定サイズで表示するため
• 22.
  #UE4 | #gcconf2020 課題2:ウィジェットの使い分け方は？ ● 機能を実現できるもの やりたいことを実現できるものを選択する ● 拡張性が良いもの コンテンツの追加や削除など変更に強いものを選択する ● コストが低いもの 同じ機能でもWidget別でコストの違いがある

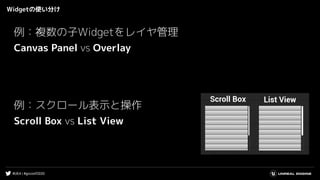

• 23.
  #UE4 | #gcconf2020 Widgetの使い分け 例：複数の子Widgetをレイヤ管理 CanvasPanel vs Overlay 例：スクロール表示と操作 Scroll Box vs List View

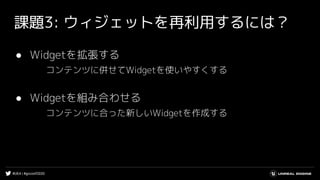

• 24.
  #UE4 | #gcconf2020 課題3:ウィジェットを再利用するには？ ● Widgetを拡張する コンテンツに併せてWidgetを使いやすくする ● Widgetを組み合わせる コンテンツに合った新しいWidgetを作成する

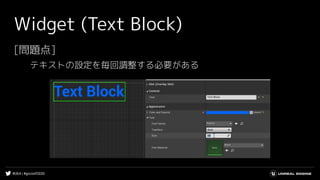

• 25.
  #UE4 | #gcconf2020 Widget(Text Block) [問題点] テキストの設定を毎回調整する必要がある
• 26.

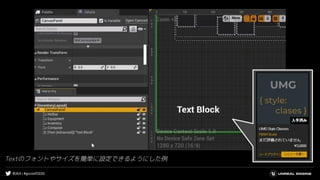

  #UE4 | #gcconf2020 Textのフォントやサイズを簡単に設定できるようにした例
• 27.

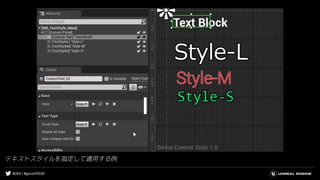

  #UE4 | #gcconf2020 テキストスタイルを指定して適用する例
• 28.
  #UE4 | #gcconf2020 カスタムテキストスタイルの例
• 29.
  #UE4 | #gcconf2020 Widget(Button) [問題点] 似たような機能やデザインのボタンが増える
• 30.

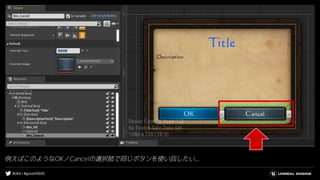

  #UE4 | #gcconf2020 例えばこのようなOK／Cancelの選択肢で同じボタンを使い回したい...

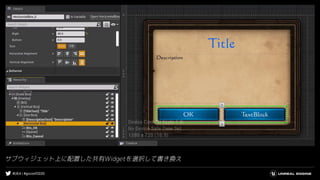

• 31.
  #UE4 | #gcconf2020 サブウィジェット上に配置した共有Widgetを選択して書き換え
• 32.

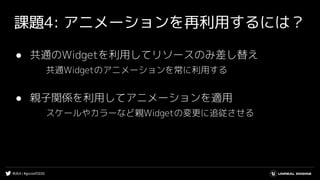

  #UE4 | #gcconf2020 課題4:アニメーションを再利用するには？ ● 共通のWidgetを利用してリソースのみ差し替え 共通Widgetのアニメーションを常に利用する ● 親子関係を利用してアニメーションを適用 スケールやカラーなど親Widgetの変更に追従させる
• 33.

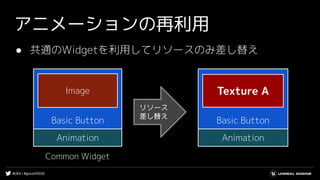

  #UE4 | #gcconf2020 アニメーションの再利用 ●共通のWidgetを利用してリソースのみ差し替え Basic Button Animation Image リソース 差し替え Basic Button Animation Texture A Common Widget

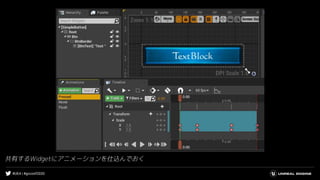

• 34.
  #UE4 | #gcconf2020 共有するWidgetにアニメーションを仕込んでおく

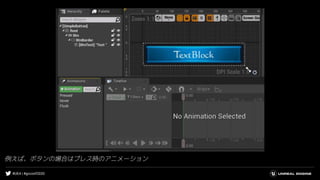

• 35.
  #UE4 | #gcconf2020 例えば、ボタンの場合はプレス時のアニメーション

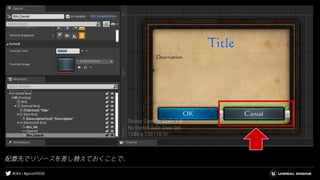

• 36.
  #UE4 | #gcconf2020 配置先でリソースを差し替えておくことで、
• 37.
  #UE4 | #gcconf2020 同じアニメーションを再生することが可能になる

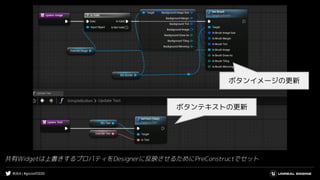

• 38.
  #UE4 | #gcconf2020 共有Widgetは上書きするプロパティをDesignerに反映させるためにPreConstructでセット ボタンテキストの更新 ボタンイメージの更新
• 39.
  #UE4 | #gcconf2020 アニメーションの再利用 ●親子関係を利用してアニメーションを適用 Content Root Animation Content Root Animation Popup 対象を 子に追加
• 40.

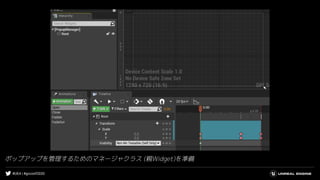

  #UE4 | #gcconf2020 ポップアップを管理するためのマネージャクラス(親Widget)を準備
• 41.

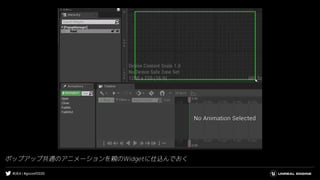

  #UE4 | #gcconf2020 ポップアップ共通のアニメーションを親のWidgetに仕込んでおく
• 42.

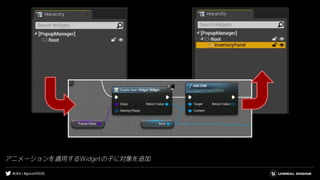

  #UE4 | #gcconf2020 アニメーションを適用するWidgetの子に対象を追加

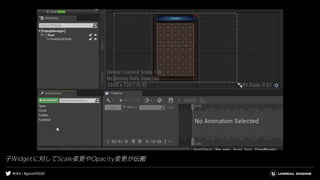

• 43.
  #UE4 | #gcconf2020 子Widgetに対してScale変更やOpacity変更が伝搬
• 44.

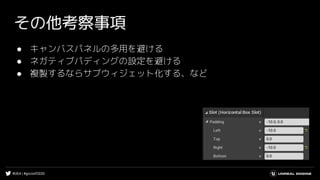

  #UE4 | #gcconf2020 その他考察事項 ●キャンバスパネルの多用を避ける ● ネガティブパディングの設定を避ける ● 複製するならサブウィジェット化する、など
• 45.
  #UE4 | #gcconf2020 レイアウト設計のまとめ ●わかりやすさ、再利用、コストを意識する ● デザインするUIとの折り合いをつける
• 46.

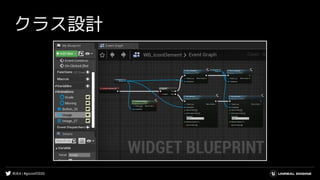

  #UE4 | #gcconf2020 クラス設計
• 47.
  #UE4 | #gcconf2020 クラス設計も迷う 再利用 複雑さ 分担
• 48.

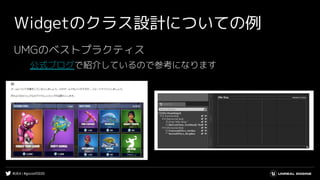

  #UE4 | #gcconf2020 Widgetのクラス設計についての例 UMGのベストプラクティス 公式ブログで紹介しているので参考になります

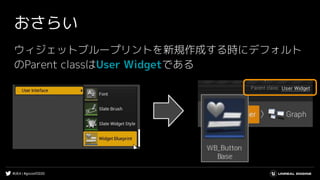

• 49.
  #UE4 | #gcconf2020 おさらい ウィジェットブループリントを新規作成する時にデフォルト のParentclassはUser Widgetである
• 50.

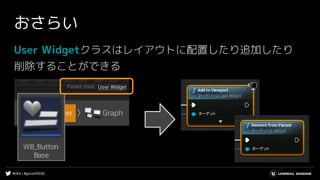

  #UE4 | #gcconf2020 おさらい UserWidgetクラスはレイアウトに配置したり追加したり 削除することができる
• 51.
  #UE4 | #gcconf2020 おさらい [!]Widget Blueprintの制約 ● Widget Blueprintは Designer上の配置情報を継承しない ● 配置情報が継承されないことを前提に設計する必要がある Parent Child
• 52.

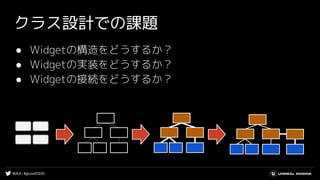

  #UE4 | #gcconf2020 クラス設計での課題 ●Widgetの構造をどうするか？ ● Widgetの実装をどうするか？ ● Widgetの接続をどうするか？

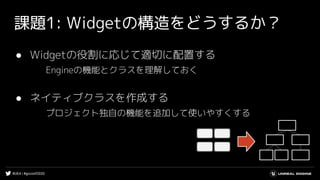

• 53.
  #UE4 | #gcconf2020 課題1:Widgetの構造をどうするか？ ● Widgetの役割に応じて適切に配置する Engineの機能とクラスを理解しておく ● ネイティブクラスを作成する プロジェクト独自の機能を追加して使いやすくする

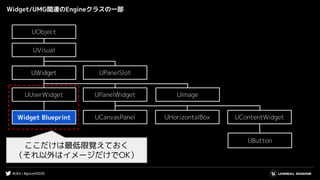

• 54.
  #UE4 | #gcconf2020 Widget/UMG関連のEngineクラスの一部 UCanvasPanel UButton UUserWidget UVisual UObject UWidget UPanelWidget UHorizontalBoxUContentWidget UImage UPanelSlotUWidget Widget Blueprint ここだけは最低限覚えておく （それ以外はイメージだけでOK）
• 55.
  #UE4 | #gcconf2020 Widget/UMG関連のEngineクラスの一部 UCanvasPanel UButton UUserWidget UVisual UObject UWidget UPanelWidget UHorizontalBoxUContentWidget UImage UPanelSlot ユーザー定義のWidget

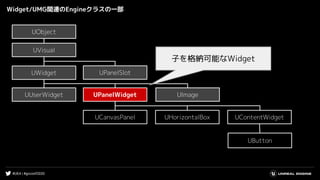

• 56.
  #UE4 | #gcconf2020 Widget/UMG関連のEngineクラスの一部 UCanvasPanel UButton UUserWidget UVisual UObject UWidget UPanelWidget UHorizontalBoxUContentWidget UImage UPanelSlot 子を格納可能なWidget

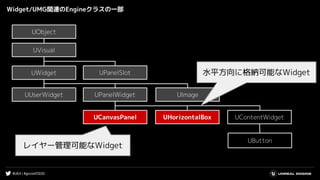

• 57.
  #UE4 | #gcconf2020 Widget/UMG関連のEngineクラスの一部 UCanvasPanel UButton UUserWidget UVisual UObject UWidget UPanelWidget UHorizontalBoxUContentWidget UImage UPanelSlot レイヤー管理可能なWidget 水平方向に格納可能なWidget

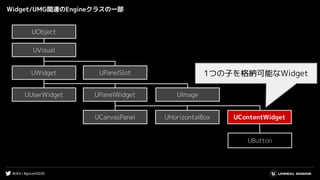

• 58.
  #UE4 | #gcconf2020 Widget/UMG関連のEngineクラスの一部 UCanvasPanel UButton UUserWidget UVisual UObject UWidget UPanelWidget UHorizontalBoxUContentWidget UImage UPanelSlot 1つの子を格納可能なWidget

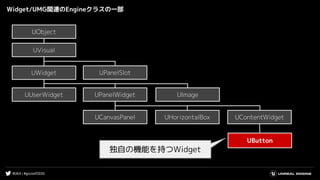

• 59.
  #UE4 | #gcconf2020 Widget/UMG関連のEngineクラスの一部 UCanvasPanel UButton UUserWidget UVisual UObject UWidget UPanelWidget UHorizontalBoxUContentWidget UImage UPanelSlot 独自の機能を持つWidget
• 60.

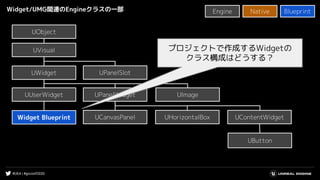

  #UE4 | #gcconf2020 Widget/UMG関連のEngineクラスの一部 UCanvasPanel UButton UUserWidget UVisual UObject UWidget UPanelWidget UHorizontalBoxUContentWidget UImage UPanelSlotUWidget Widget Blueprint プロジェクトで作成するWidgetの クラス構成はどうする？ Native BlueprintEngine

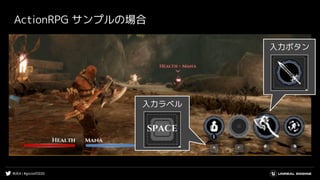

• 61.
  #UE4 | #gcconf2020 ActionRPGサンプルの場合 入力ラベル 入力ボタン

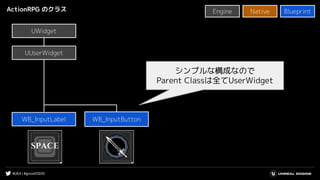

• 62.
  #UE4 | #gcconf2020 ActionRPGのクラス UUserWidget UWidgetUWidget WB_InputButton Native BlueprintEngine シンプルな構成なので Parent Classは全てUserWidget WB_InputLabel

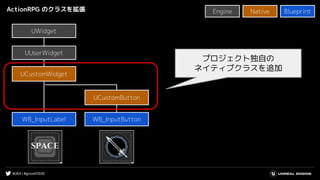

• 63.
  #UE4 | #gcconf2020 ActionRPGのクラスを拡張 UWidgetUWidget Native BlueprintEngine プロジェクト独自の ネイティブクラスを追加 WB_InputLabel UCustomWidget UCustomButton UUserWidget WB_InputButton
• 64.

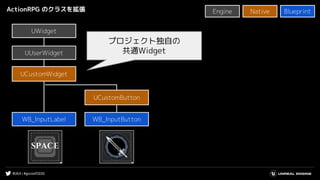

  #UE4 | #gcconf2020 ActionRPGのクラスを拡張 UWidgetUWidget Native BlueprintEngine WB_InputLabel UCustomWidget UCustomButton UUserWidget WB_InputButton プロジェクト独自の 共通Widget

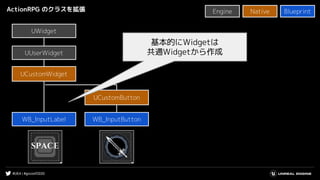

• 65.
  #UE4 | #gcconf2020 ActionRPGのクラスを拡張 UWidgetUWidget Native BlueprintEngine WB_InputLabel UCustomWidget UCustomButton UUserWidget WB_InputButton 基本的にWidgetは 共通Widgetから作成

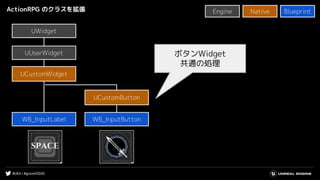

• 66.
  #UE4 | #gcconf2020 ActionRPGのクラスを拡張 UWidgetUWidget Native BlueprintEngine WB_InputLabel UCustomWidget UCustomButton UUserWidget WB_InputButton ボタンWidget 共通の処理
• 67.

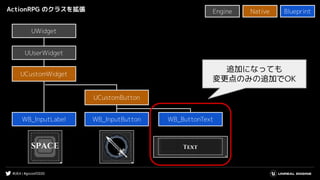

  #UE4 | #gcconf2020 ActionRPGのクラスを拡張 UWidgetUWidget Native BlueprintEngine WB_InputLabel UCustomWidget UCustomButton UUserWidget WB_InputButton 追加になっても 変更点のみの追加でOK WB_ButtonText
• 68.

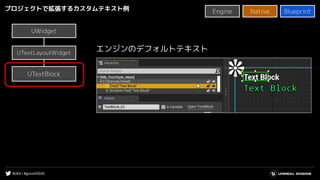

  #UE4 | #gcconf2020 UWidgetUWidget プロジェクトで拡張するカスタムテキスト例 UTextBlock UTextLayoutWidget エンジンのデフォルトテキスト NativeBlueprintEngine
• 69.

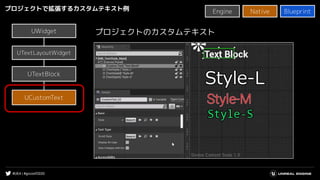

  #UE4 | #gcconf2020 プロジェクトのカスタムテキスト プロジェクトで拡張するカスタムテキスト例 UWidgetUWidget UTextBlock UCustomText UTextLayoutWidget NativeBlueprintEngine
• 70.
  #UE4 | #gcconf2020 課題2:Widgetの実装をどうするか？ ● BlueprintとC++の線引きをしておく 責任の範囲を決めて実装する ● 可能な限り小さなWidgetに分割する 作業の競合、ロードなどに影響

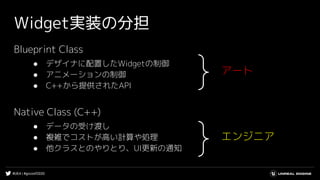

• 71.
  #UE4 | #gcconf2020 Widget実装の分担 BlueprintClass ● デザイナに配置したWidgetの制御 ● アニメーションの制御 ● C++から提供されたAPI Native Class (C++) ● データの受け渡し ● 複雑でコストが高い計算や処理 ● 他クラスとのやりとり、UI更新の通知 エンジニア アート
• 72.

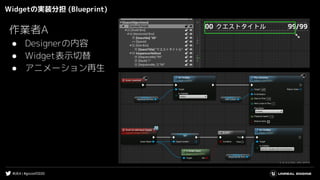

  #UE4 | #gcconf2020 Widgetの実装分担(Blueprint) 作業者A ● Designerの内容 ● Widget表示切替 ● アニメーション再生
• 73.

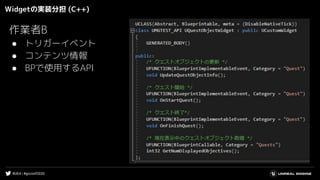

  #UE4 | #gcconf2020 Widgetの実装分担(C++) 作業者B ● トリガーイベント ● コンテンツ情報 ● BPで使用するAPI
• 74.

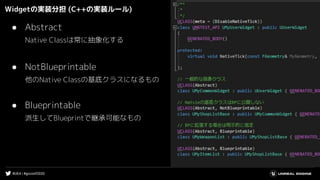

  #UE4 | #gcconf2020 Widgetの実装分担(C++の実装ルール) ● Abstract Native Classは常に抽象化する ● NotBlueprintable 他のNative Classの基底クラスになるもの ● Blueprintable 派生してBlueprintで継承可能なもの
• 75.

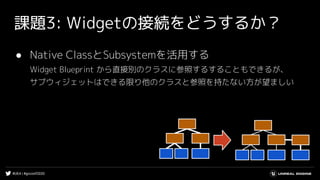

  #UE4 | #gcconf2020 課題3:Widgetの接続をどうするか？ ● Native ClassとSubsystemを活用する Widget Blueprint から直接別のクラスに参照するすることもできるが、 サブウィジェットはできる限り他のクラスと参照を持たない方が望ましい
• 76.

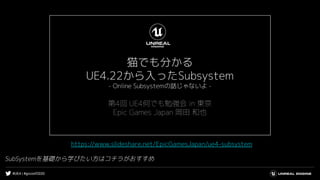

  #UE4 | #gcconf2020 SubSystemを基礎から学びたい方はコチラがおすすめ https://www.slideshare.net/EpicGamesJapan/ue4-subsystem
• 77.
  #UE4 | #gcconf2020 ネイティブクラス経由でWidgetの内容を更新する HealthBar Bar Widget Custom Player ● Initialize Health Bar Bar Widget Custom Player ● Update Action OnChangeValue() OnChangeValue() Apply Damage Update ItemApply Heal Native BlueprintEngine

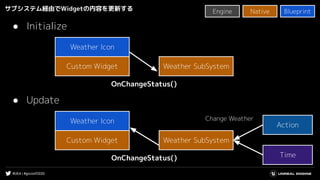

• 78.
  #UE4 | #gcconf2020 サブシステム経由でWidgetの内容を更新する WeatherIcon Custom Widget Weather SubSystem ● Initialize Weather Icon Custom Widget Weather SubSystem ● Update Action OnChangeStatus() OnChangeStatus() Change Weather Time Native BlueprintEngine
• 79.
  #UE4 | #gcconf2020 クラス設計のまとめ ●クラスの役割を明確にして分離する ● ネイティブクラスを効果的に利用する

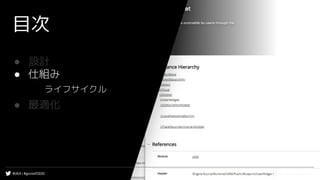

• 80.
  #UE4 | #gcconf2020 目次 ●設計 ● 仕組み ライフサイクル ● 最適化
• 81.

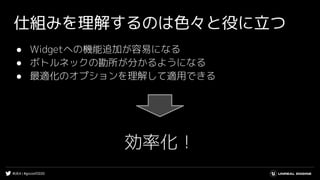

  #UE4 | #gcconf2020 仕組みを理解するのは色々と役に立つ ●Widgetへの機能追加が容易になる ● ボトルネックの勘所が分かるようになる ● 最適化のオプションを理解して適用できる 効率化！
• 82.
  #UE4 | #gcconf2020 例：UIの処理が重いらしい とりあえずUnrealInsightsのグラフをみても 何が原因なのか分からない
• 83.

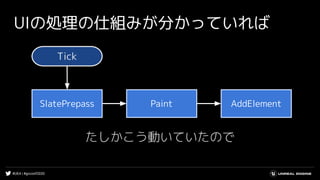

  #UE4 | #gcconf2020 Tick UIの処理の仕組みが分かっていれば たしかこう動いていたので SlatePrepassPaint AddElement

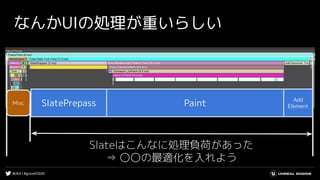

• 84.
  #UE4 | #gcconf2020 なんかUIの処理が重いらしい Misc Slateはこんなに処理負荷があった ⇒〇〇の最適化を入れよう SlatePrepass Paint Add Element
• 85.

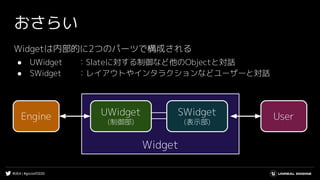

  #UE4 | #gcconf2020 Widget おさらい Widgetは内部的に2つのパーツで構成される ●UWidget ：Slateに対する制御など他のObjectと対話 ● SWidget ：レイアウトやインタラクションなどユーザーと対話 UWidget (制御部) Engine UserSWidget (表示部)
• 86.

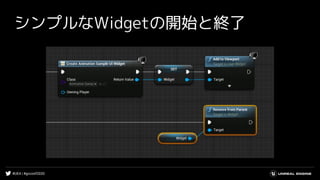

  #UE4 | #gcconf2020 シンプルなWidgetの開始と終了
• 87.

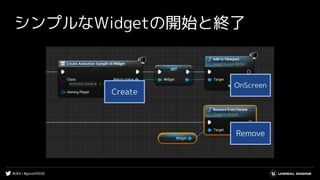

  #UE4 | #gcconf2020 シンプルなWidgetの開始と終了 Create OnScreen Remove

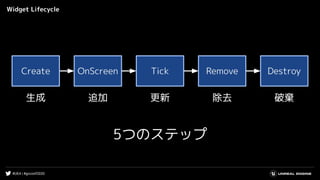

• 88.

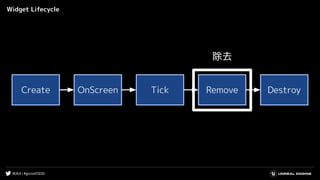

  #UE4 | #gcconf2020 WidgetLifecycle Create OnScreen Tick Remove 生成 追加 更新 除去 5つのステップ Destroy 破棄
• 89.

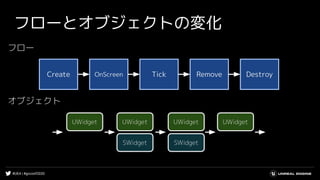

  #UE4 | #gcconf2020 フローとオブジェクトの変化 CreateOnScreen Tick Remove Destroy UWidget フロー オブジェクト UWidget SWidget UWidget SWidget UWidget
• 90.
  #UE4 | #gcconf2020 WidgetLifecycle Create OnScreen Tick Remove Destroy 生成
• 91.

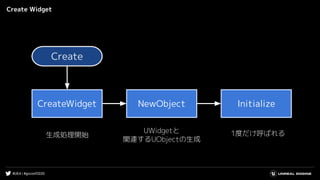

  #UE4 | #gcconf2020 CreateWidget 1度だけ呼ばれる生成処理開始 UWidgetと 関連するUObjectの生成 Create CreateWidget NewObject Initialize

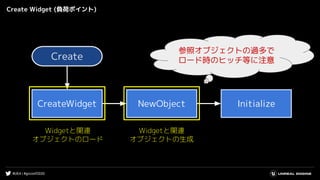

• 92.
  #UE4 | #gcconf2020 CreateWidget (負荷ポイント) Widgetと関連 オブジェクトのロード Create CreateWidget NewObject Initialize Widgetと関連 オブジェクトの生成 参照オブジェクトの過多で ロード時のヒッチ等に注意
• 93.
  #UE4 | #gcconf2020 WidgetLifecycle Create OnScreen Tick Remove Destroy 追加
• 94.

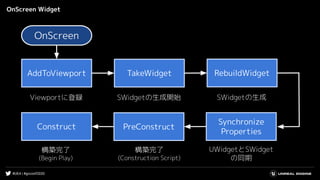

  #UE4 | #gcconf2020 OnScreenWidget OnScreen AddToViewport TakeWidget RebuildWidget Synchronize Properties Construct Viewportに登録 SWidgetの生成開始 構築完了 (Begin Play) UWidgetとSWidget の同期 PreConstruct 構築完了 (Construction Script) SWidgetの生成

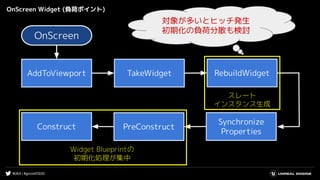

• 95.
  #UE4 | #gcconf2020 OnScreenWidget (負荷ポイント) OnScreen AddToViewport TakeWidget RebuildWidget Synchronize Properties Construct Widget Blueprintの 初期化処理が集中 PreConstruct スレート インスタンス生成 対象が多いとヒッチ発生 初期化の負荷分散も検討
• 96.
  #UE4 | #gcconf2020 WidgetLifecycle Create OnScreen Tick Remove Destroy 更新
• 97.
  #UE4 | #gcconf2020 TickWidget Tick SlatePrepass Paint AddElement 子Widgetを含む スケールの適用 子Widgetを含む Render Batchの作成
• 98.

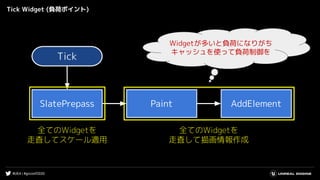

  #UE4 | #gcconf2020 TickWidget (負荷ポイント) Tick SlatePrepass Paint AddElement 全てのWidgetを 走査してスケール適用 全てのWidgetを 走査して描画情報作成 Widgetが多いと負荷になりがち キャッシュを使って負荷制御を
• 99.
  #UE4 | #gcconf2020 TickWidget レイアウト決め 下書き作成 設計書作成 SlatePrepass Paint AddElement …… x2.0 …… x1.0 …… x2.0 …… x1.0 …… x1.2 Id:1 Id:2 Id:3Id:4

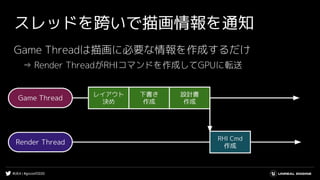

• 100.
  #UE4 | #gcconf2020 スレッドを跨いで描画情報を通知 GameThreadは描画に必要な情報を作成するだけ 　⇒ Render ThreadがRHIコマンドを作成してGPUに転送 Game Thread Render Thread レイアウト 決め 下書き 作成 設計書 作成 RHI Cmd 作成
