猫でもわかるUnreal Engine4

第２回関西UE4勉強会
2014/11/1
おかず@pafuhana1213
スライド公開してます
1
http://www.slideshare.net/pafuhana/
unreal-engine4ue4-2014111

 Twitter やってます
 おかず@pafuhana1213
 ブログやってます
 ぼっちプログラマのメモ
 UE4 やってます
 UE4歴：約６ヶ月
 OculusRift やってます
 社畜プログラマやってます
2

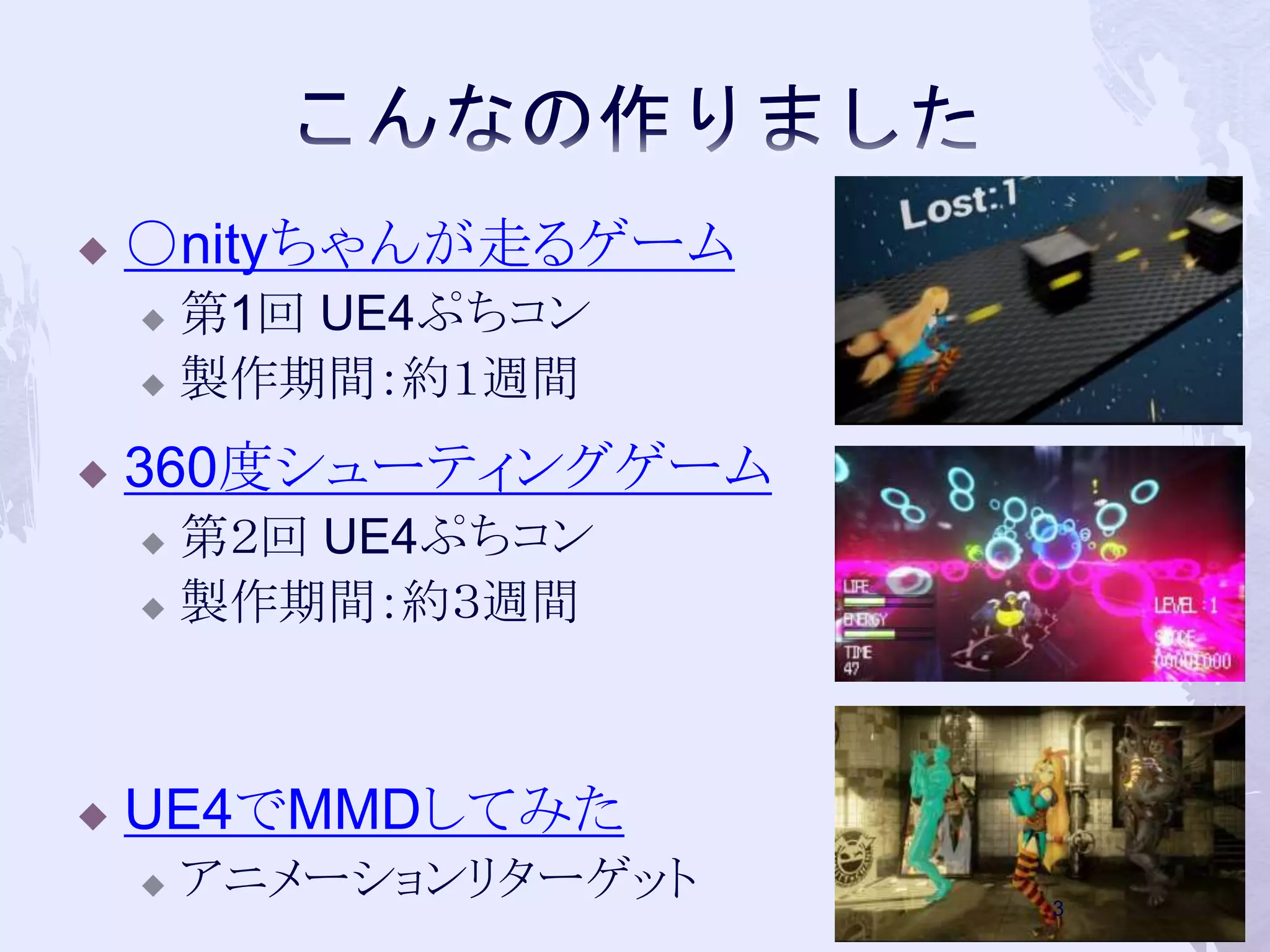

 ○nityちゃんが走るゲーム
 第1回UE4ぷちコン
 製作期間：約１週間
 360度シューティングゲーム
 第２回UE4ぷちコン
 製作期間：約３週間
 UE4でMMDしてみた
 アニメーションリターゲット
3

 株式会社ヒストリアさん主導の
UE4を用いたゲームコンテスト
 動画を投稿するだけ！
 景品が豪華！
 次は年末らしい…
4
http://historia.co.jp/
ue4petitcon

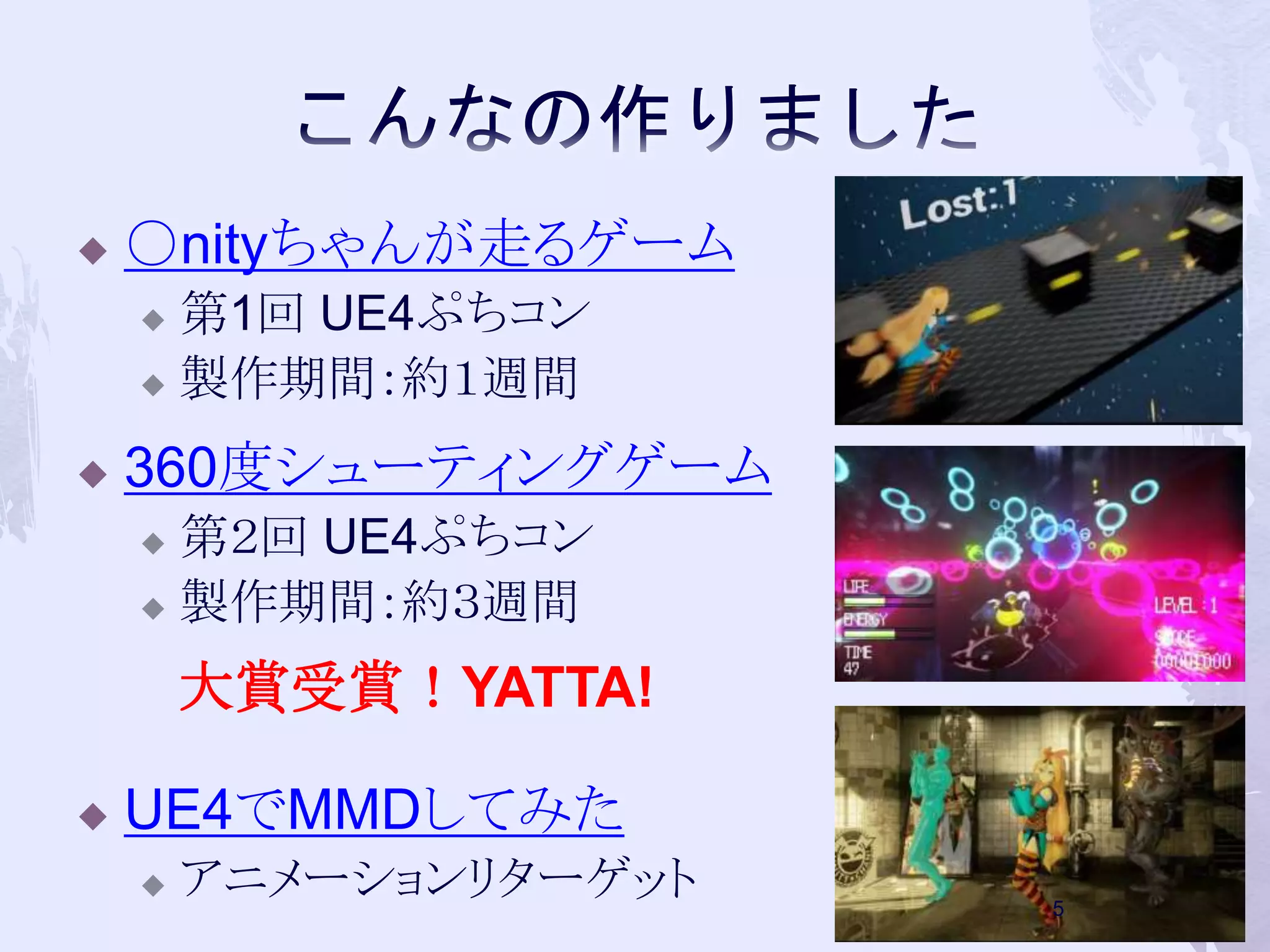

 ○nityちゃんが走るゲーム
 第1回UE4ぷちコン
 製作期間：約１週間
 360度シューティングゲーム
 第２回UE4ぷちコン
 製作期間：約３週間
大賞受賞！YATTA!
 UE4でMMDしてみた
 アニメーションリターゲット
5

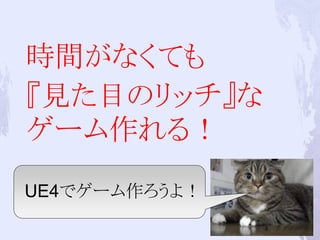

時間がなくても
『見た目のリッチ』な
ゲーム作れる！
UE4でゲーム作ろうよ！
6

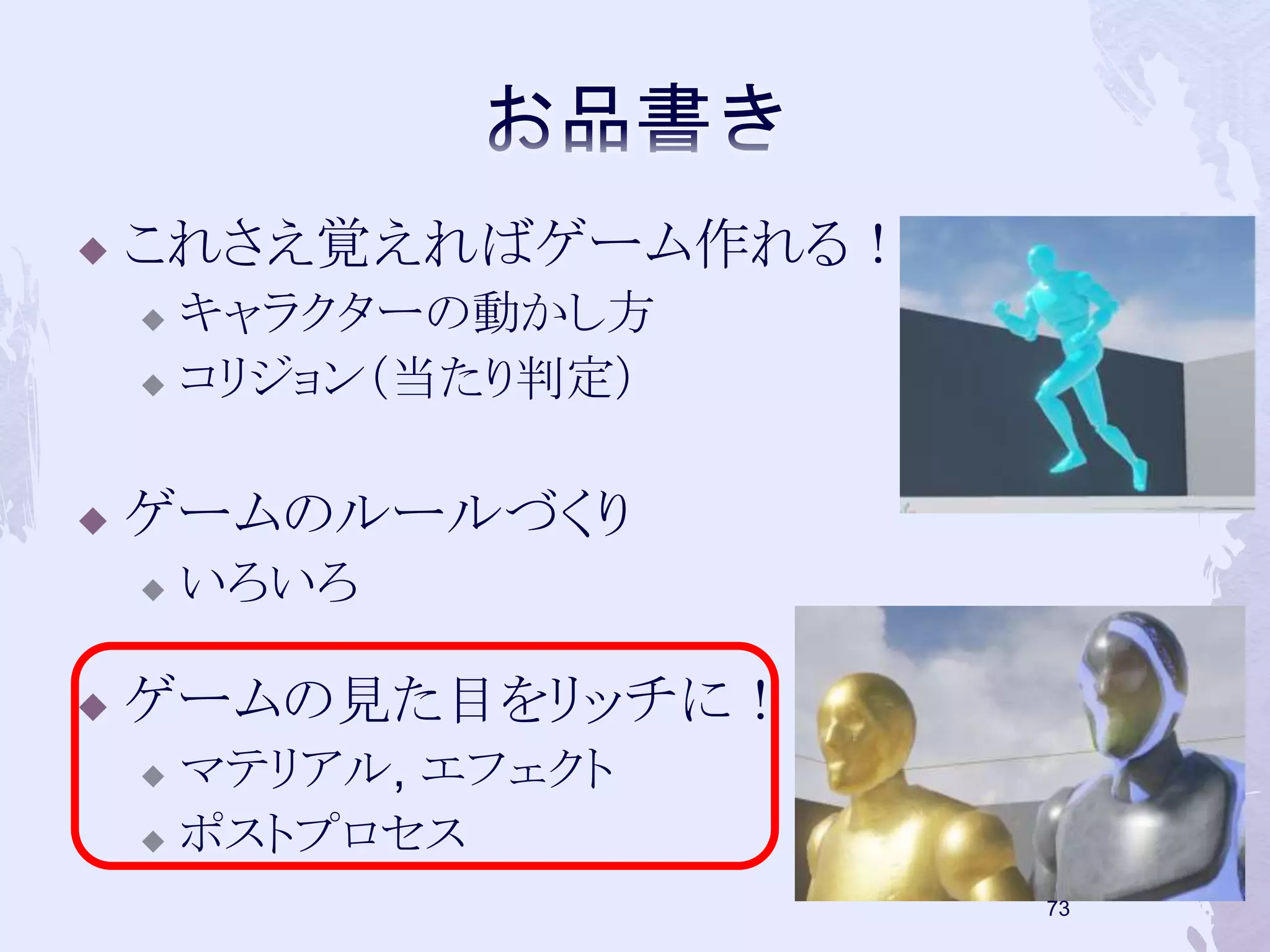

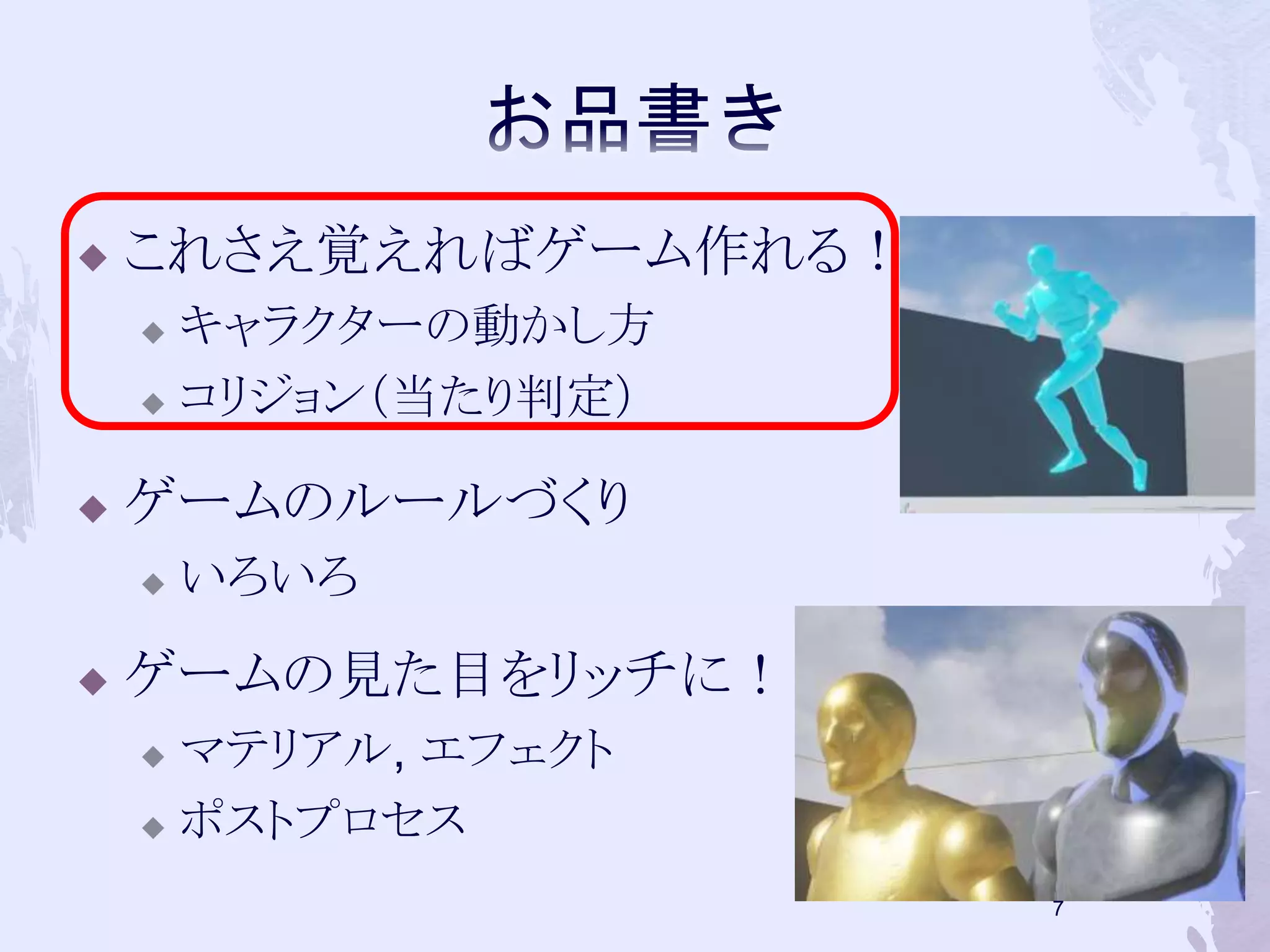

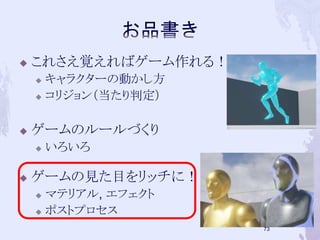

 これさえ覚えればゲーム作れる！
 キャラクターの動かし方
 コリジョン（当たり判定）
 ゲームのルールづくり
 いろいろ
 ゲームの見た目をリッチに！
 マテリアル, エフェクト
 ポストプロセス
7

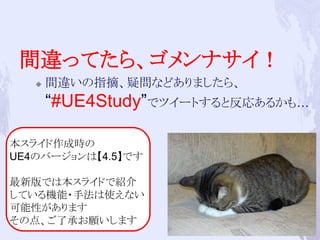

間違ってたら、ゴメンナサイ！
 間違いの指摘、疑問などありましたら、
“#UE4Study”でツイートすると反応あるかも…
8
本スライド作成時の
UE4のバージョンは【4.5】です
最新版では本スライドで紹介
している機能・手法は使えない
可能性があります
その点、ご了承お願いします

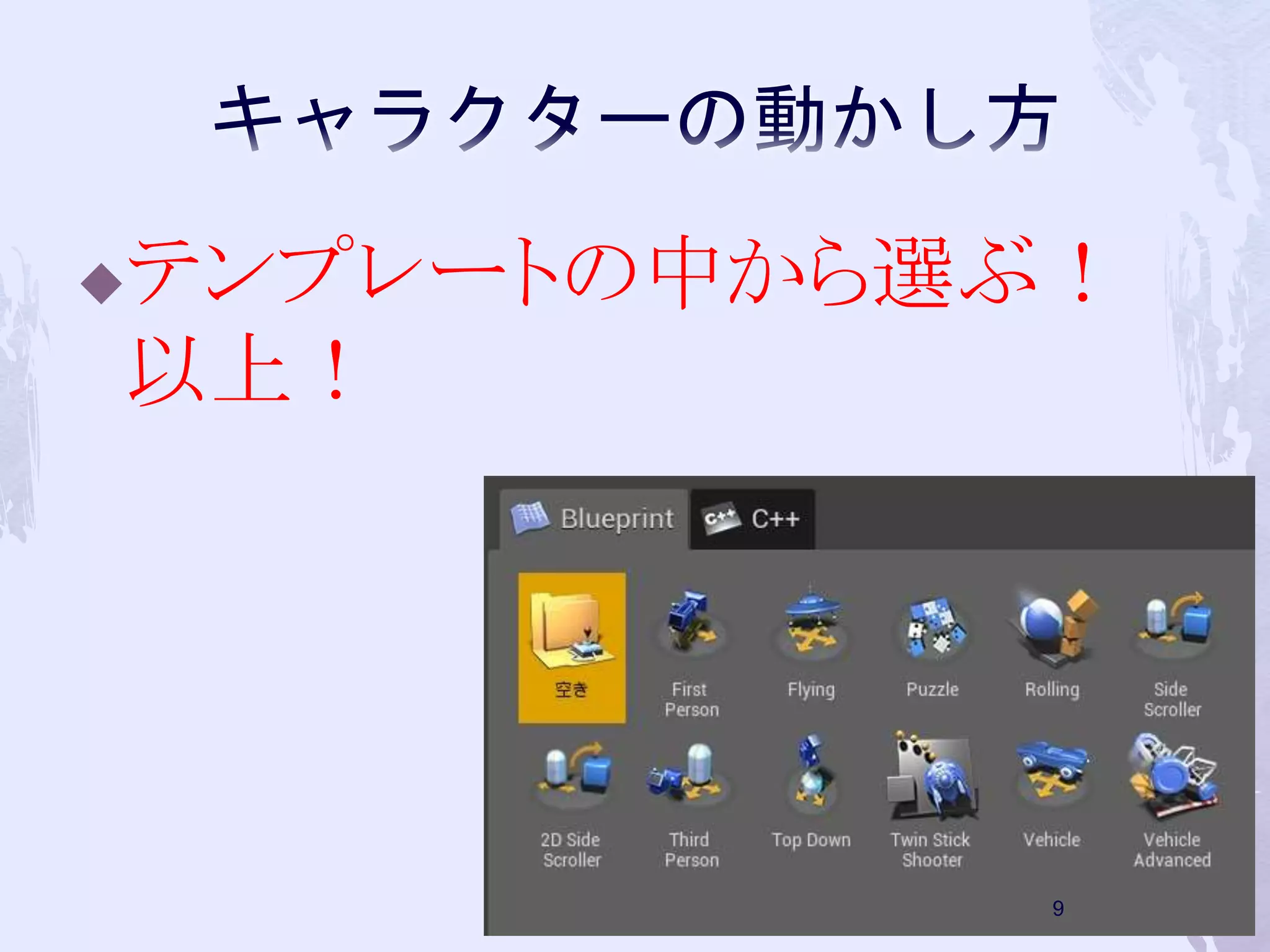

テンプレートの中から選ぶ！
以上！
9

ｱﾘｶﾞﾄｳｺﾞｻﾞｲﾏｽ!
( ‘д‘⊂彡☆))Д´) ﾊﾟｰﾝ
UE4のテンプレ、充実しすぎ！
10

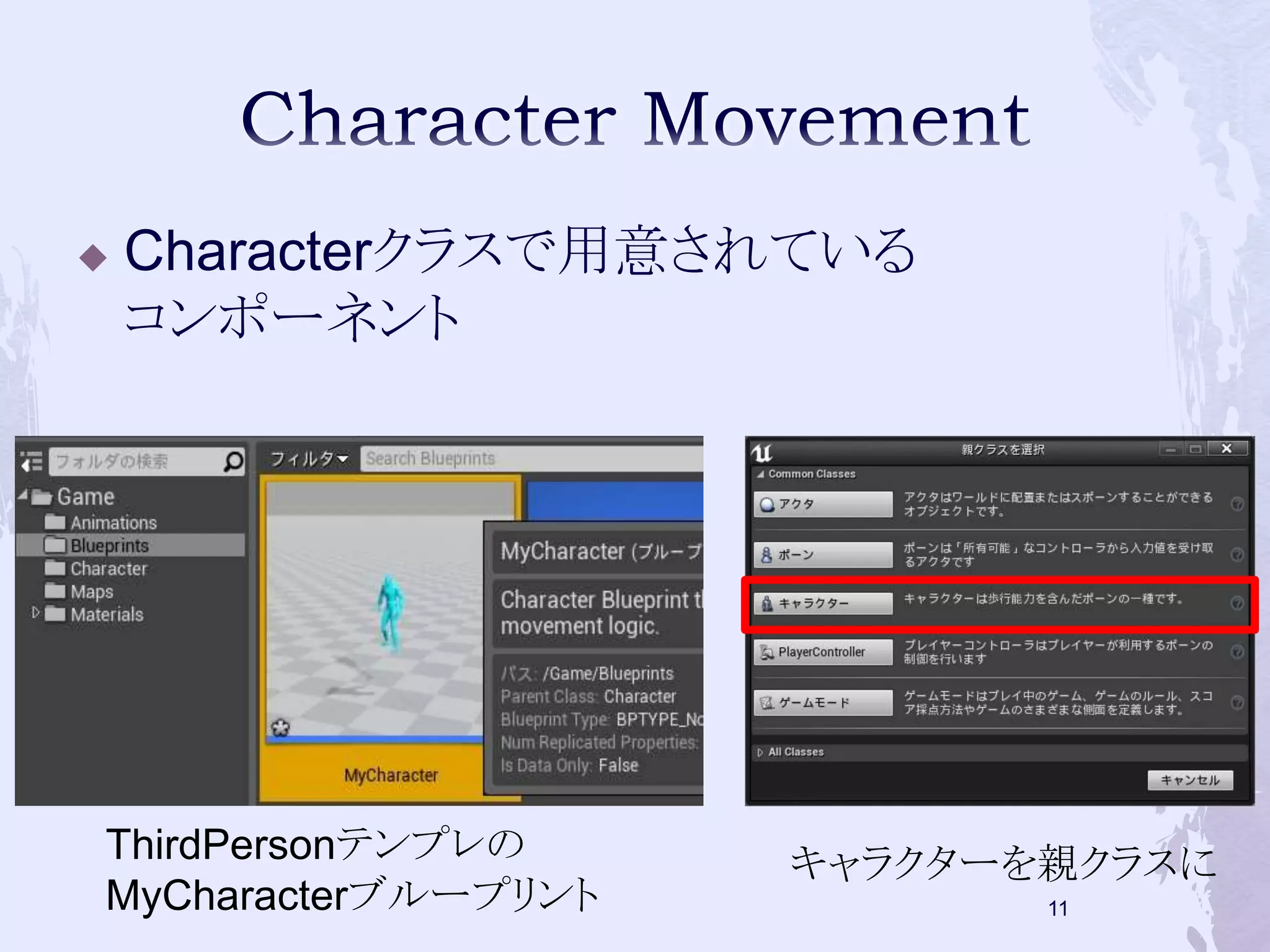

 Characterクラスで用意されている
コンポーネント
ThirdPersonテンプレの
MyCharacterブループリント
キャラクターを親クラスに
11

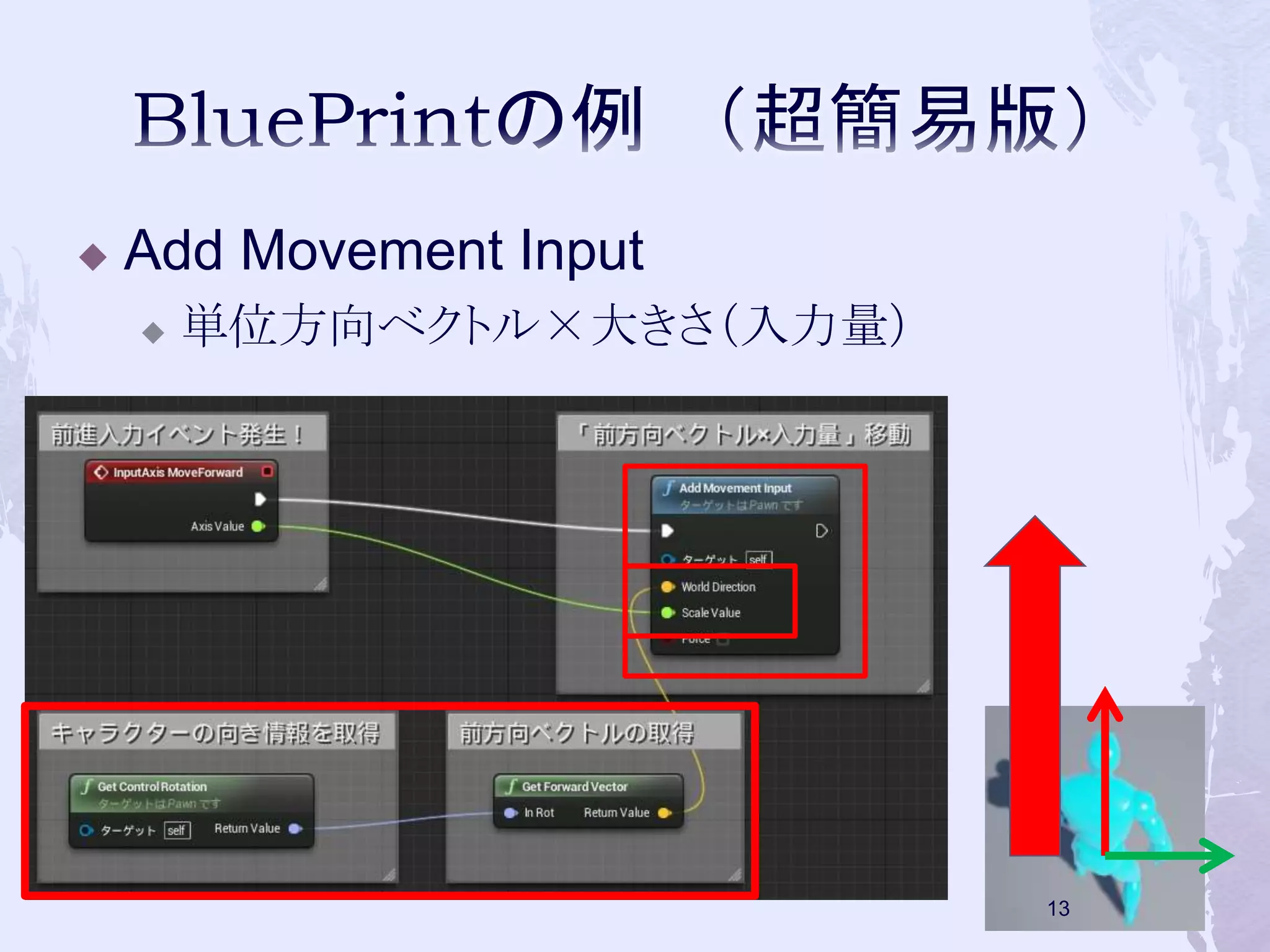

 Add Movement Input
 単位方向ベクトル×大きさ（入力量）
13

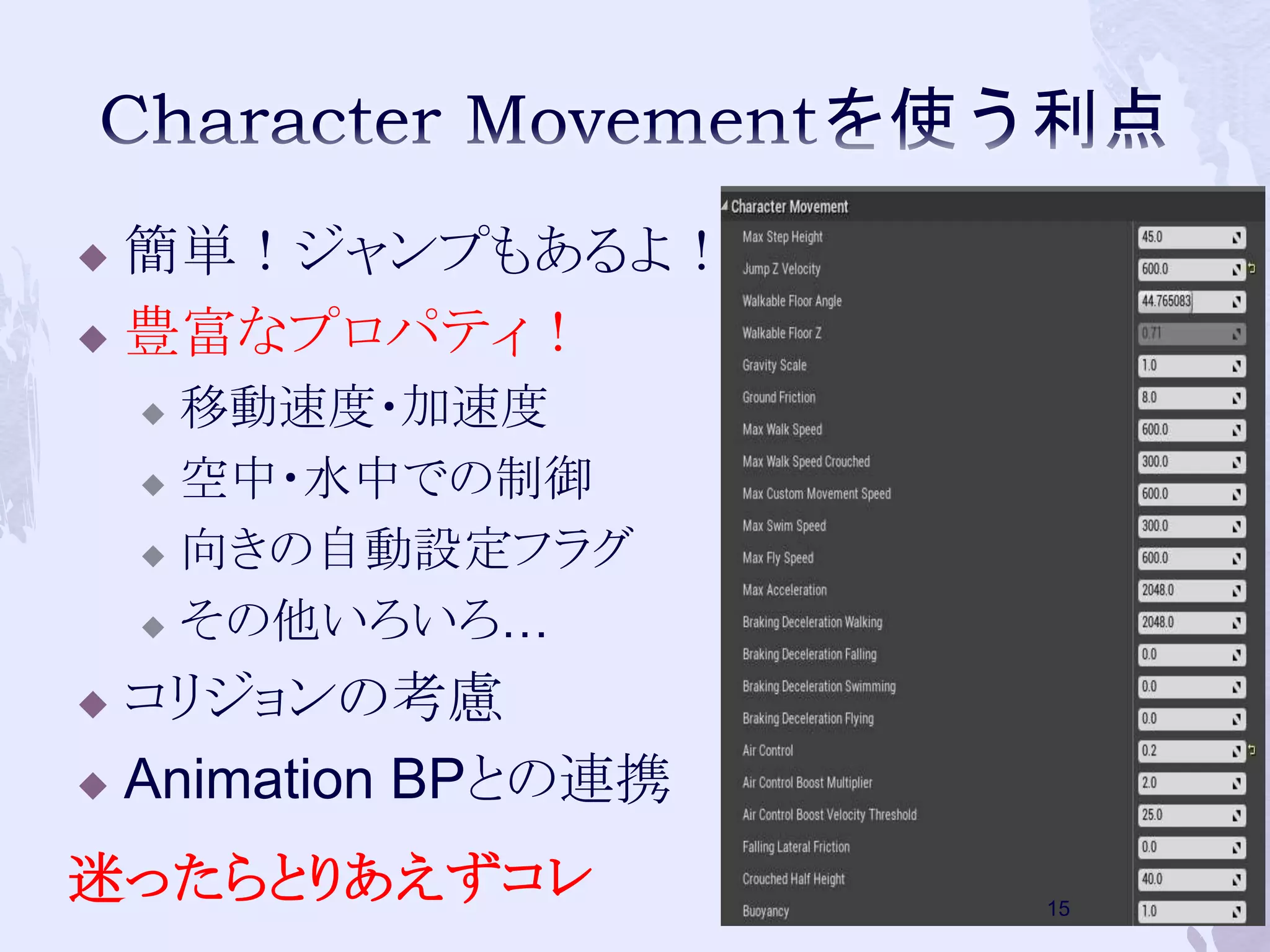

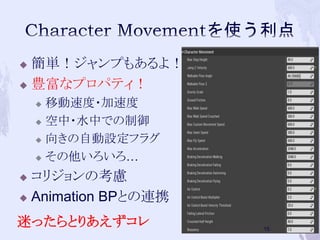

 簡単！ジャンプもあるよ！
 豊富なプロパティ！
 移動速度・加速度
 空中・水中での制御
 向きの自動設定フラグ
 その他いろいろ…
 コリジョンの考慮
 Animation BPとの連携
迷ったらとりあえずコレ
15

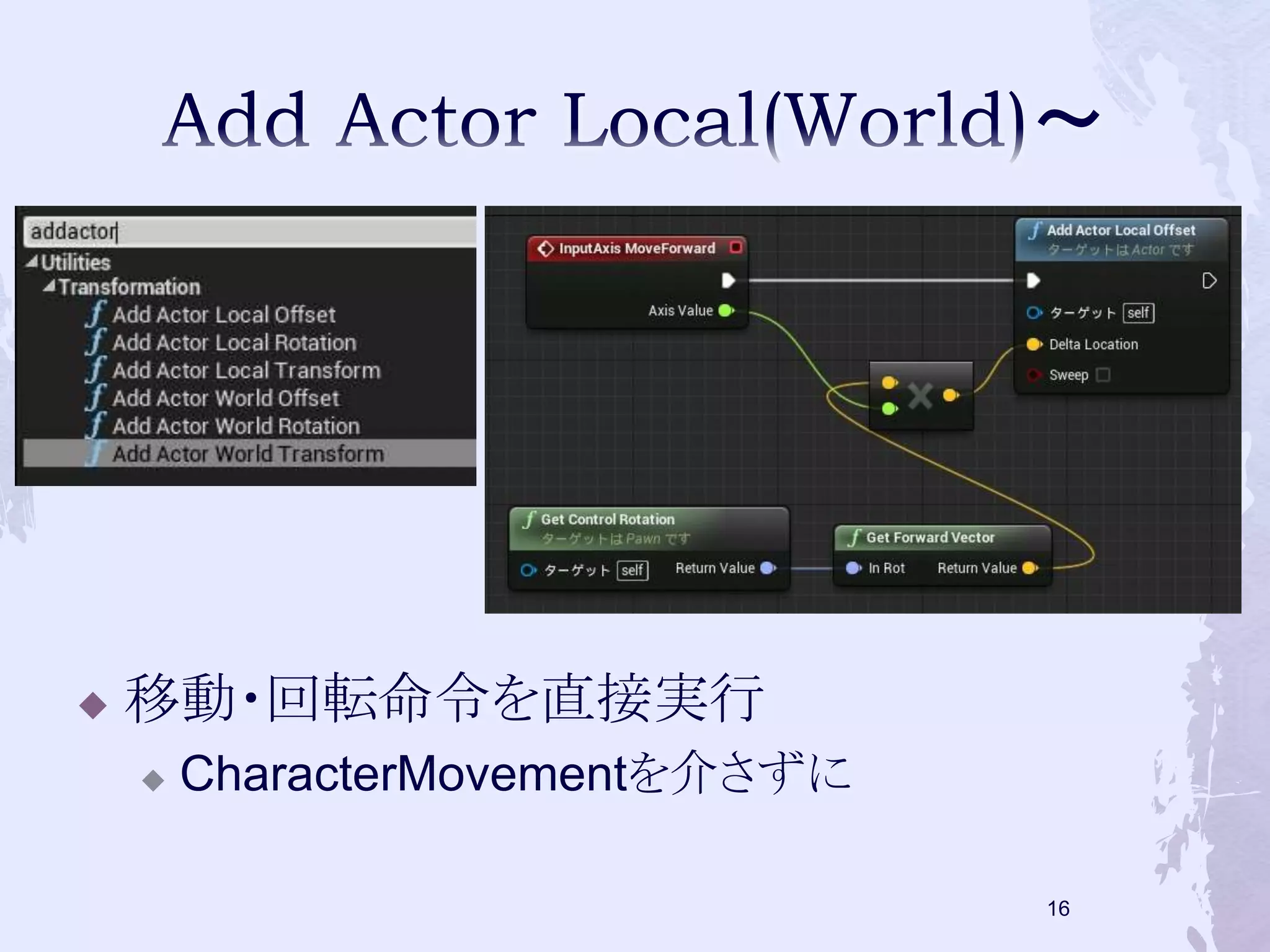

 移動・回転命令を直接実行
 CharacterMovementを介さずに
16

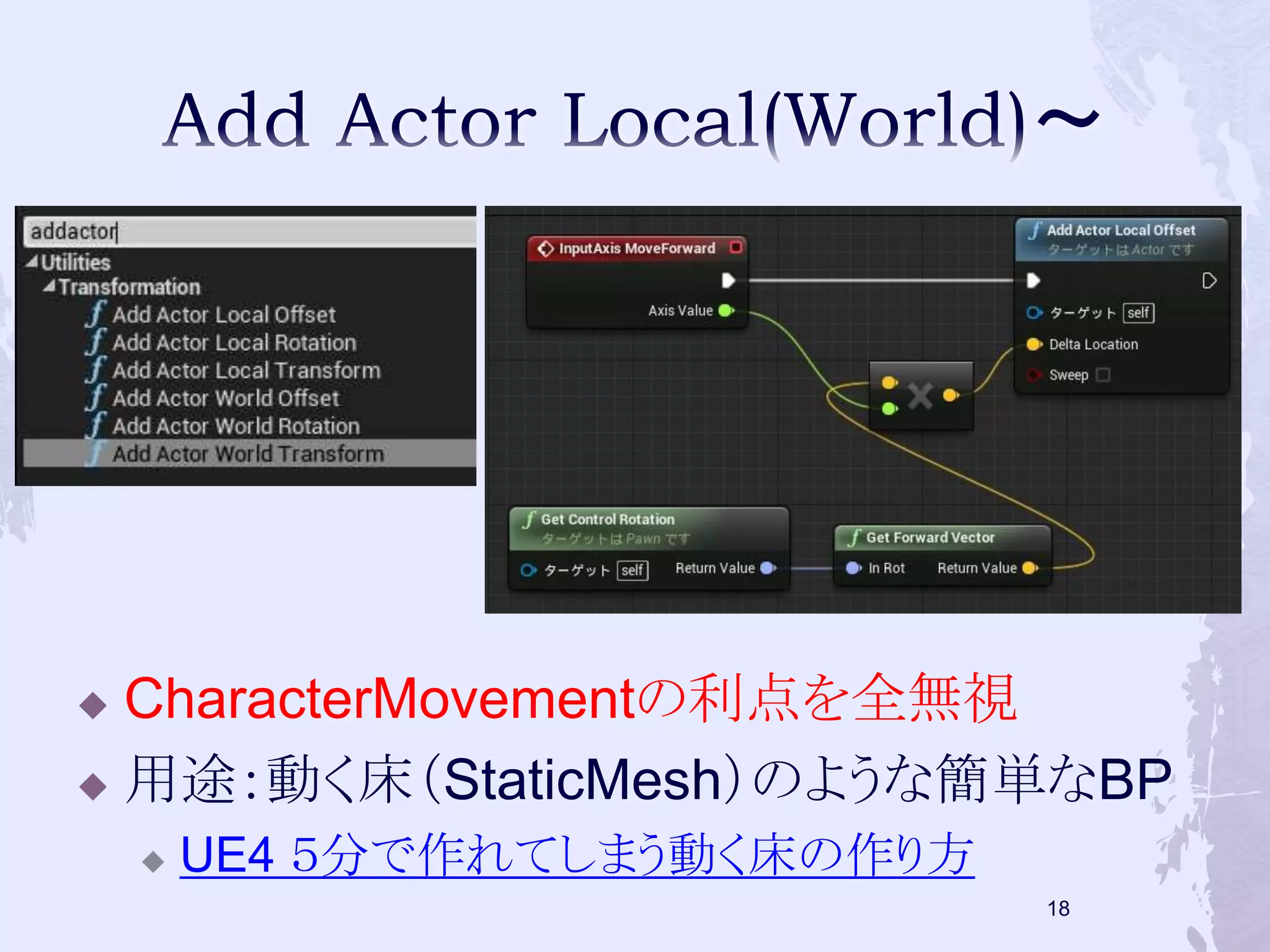

 CharacterMovementの利点を全無視

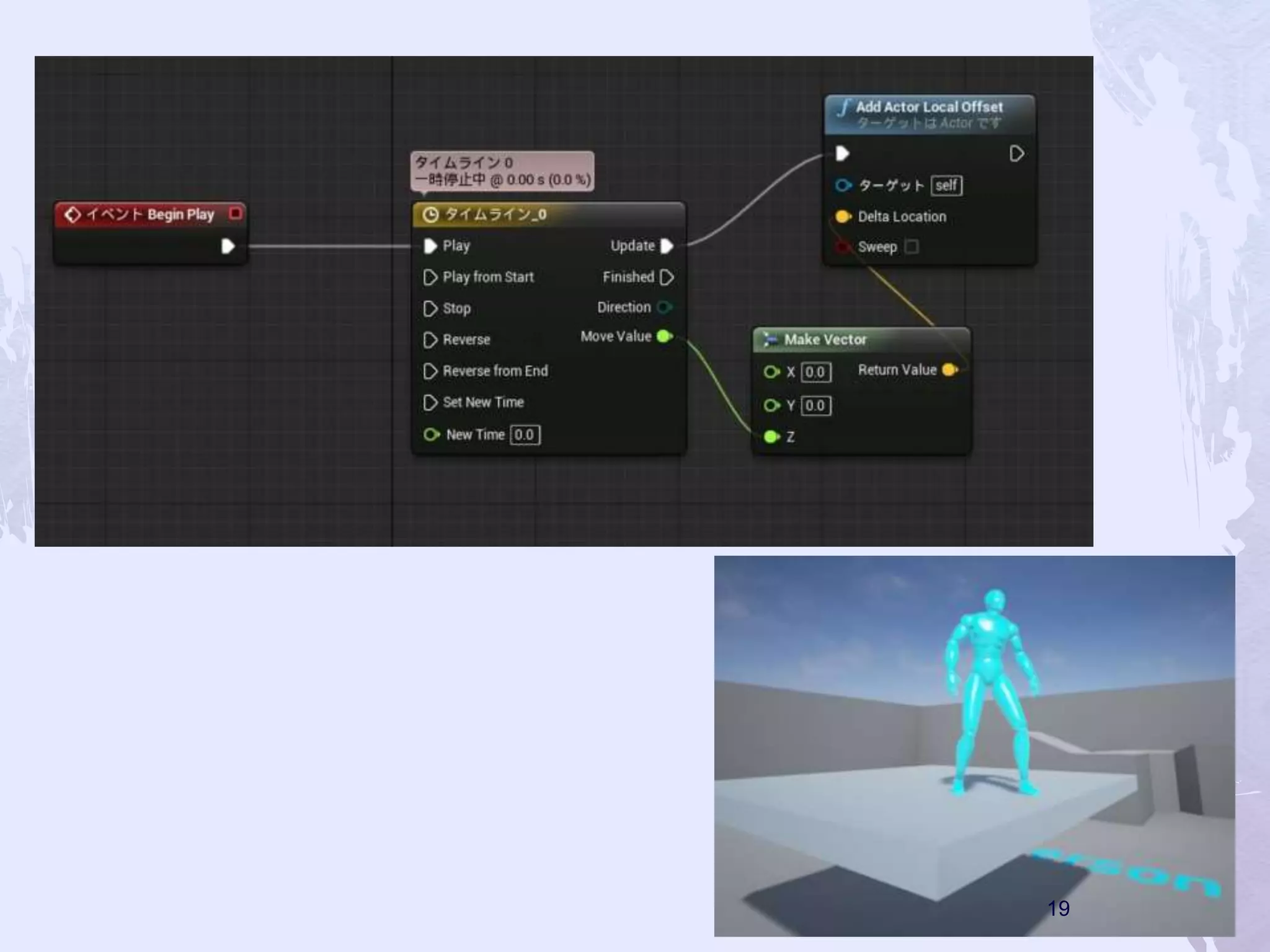

 用途：動く床（StaticMesh）のような簡単なBP
 UE4 ５分で作れてしまう動く床の作り方
18

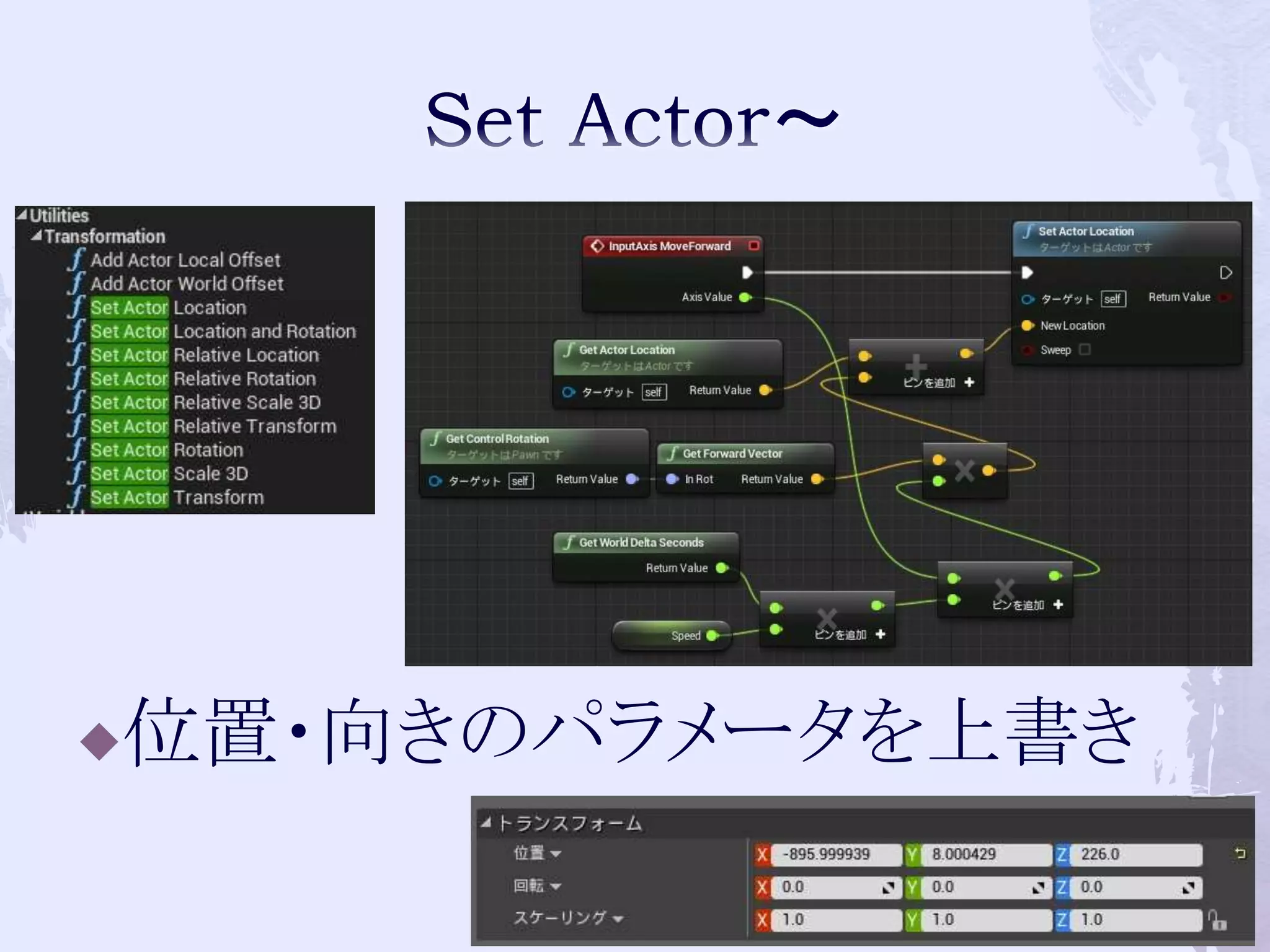

位置・向きのパラメータを上書き
20

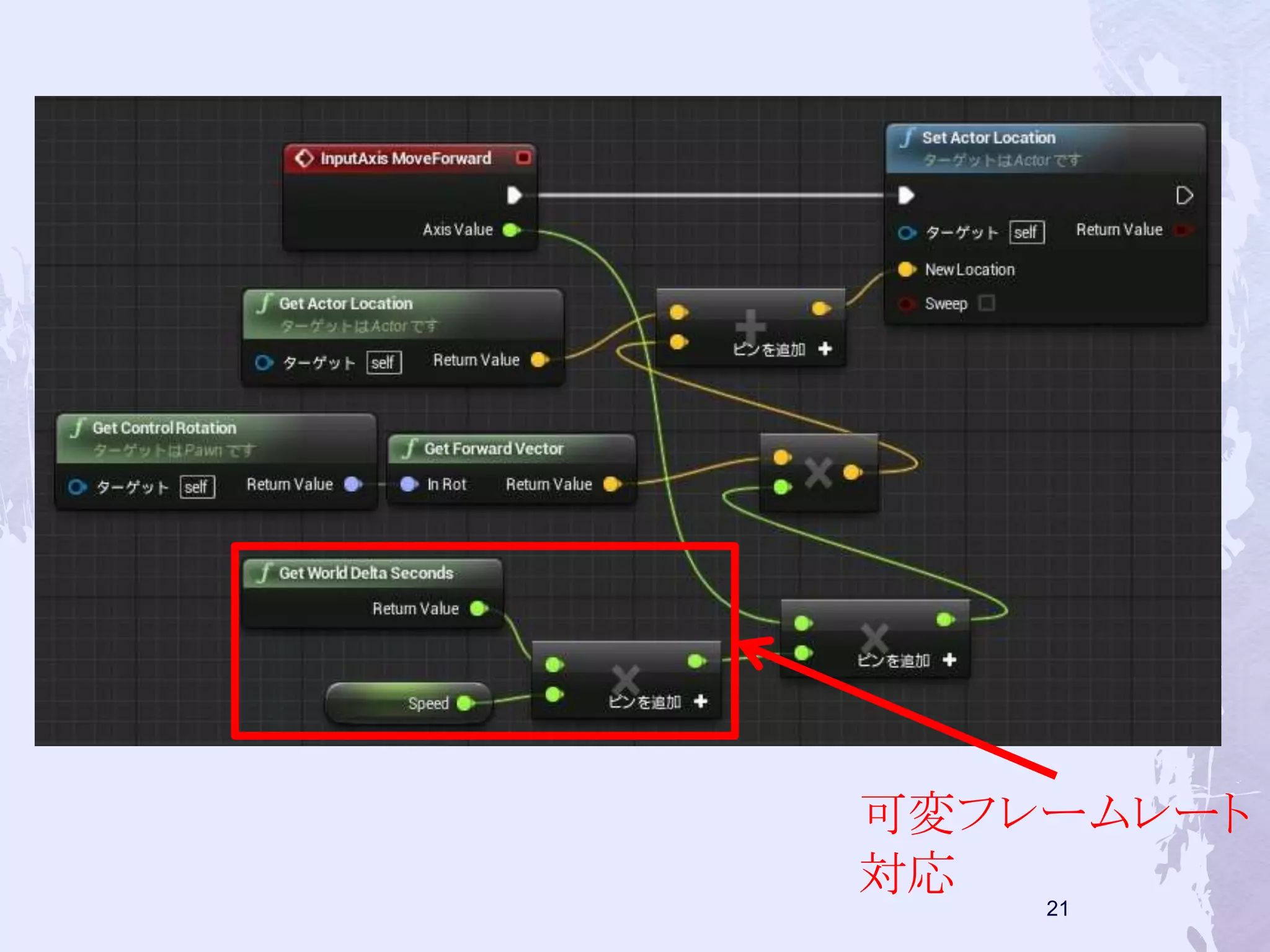

可変フレームレート
対応
21

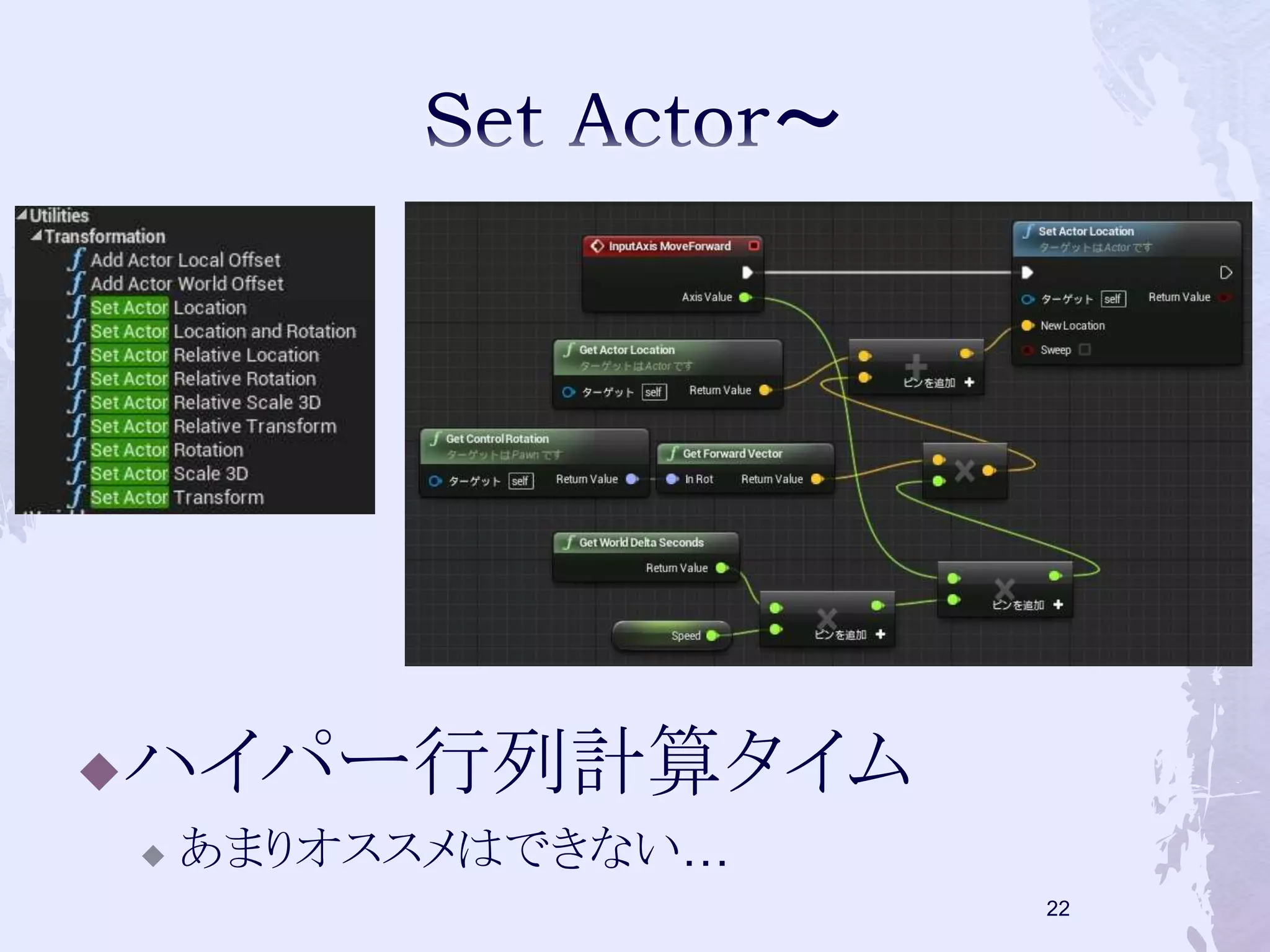

ハイパー行列計算タイム
 あまりオススメはできない…
22

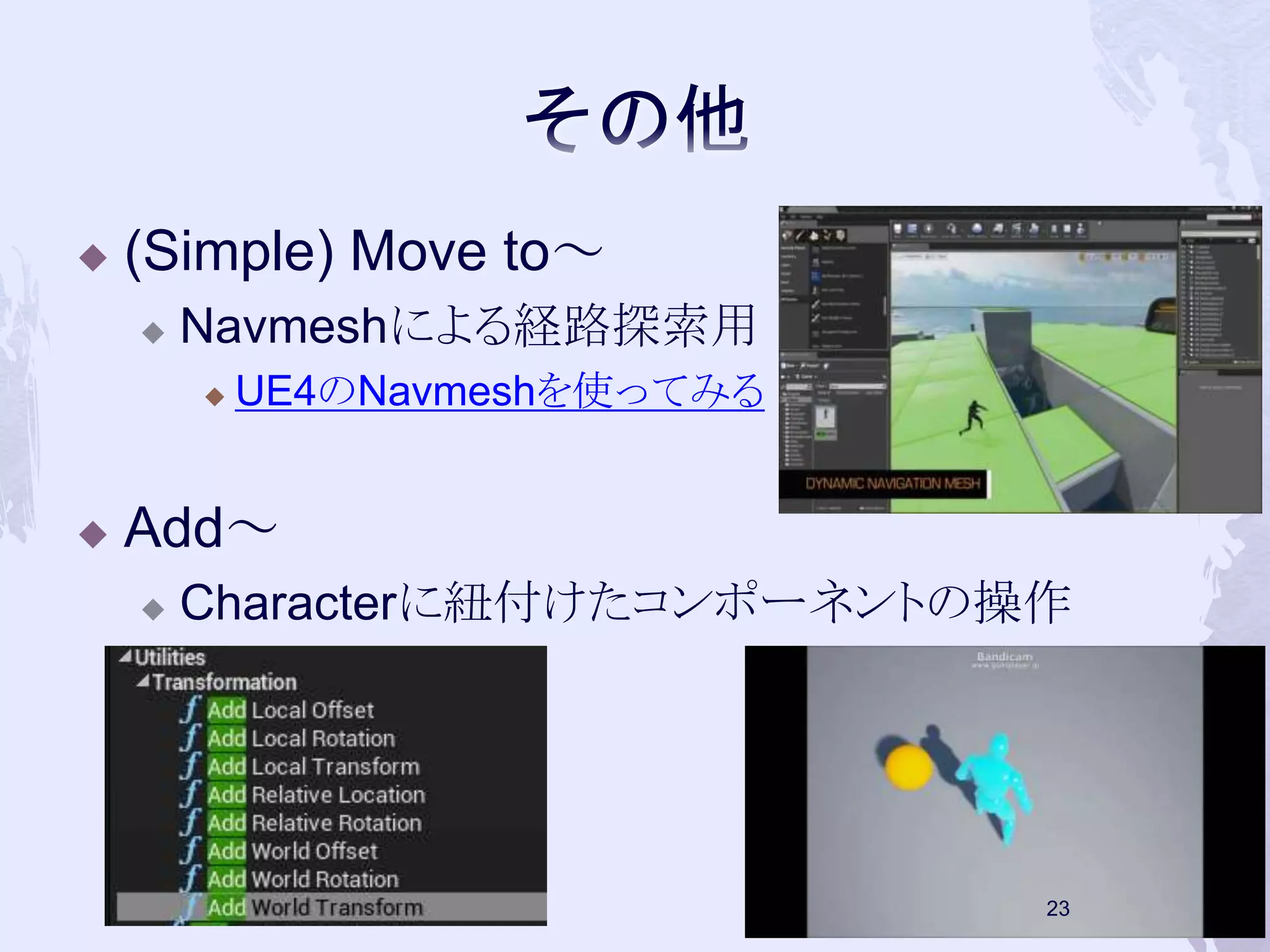

 (Simple) Move to～
 Navmeshによる経路探索用
 UE4のNavmeshを使ってみる
 Add～
 Characterに紐付けたコンポーネントの操作
23

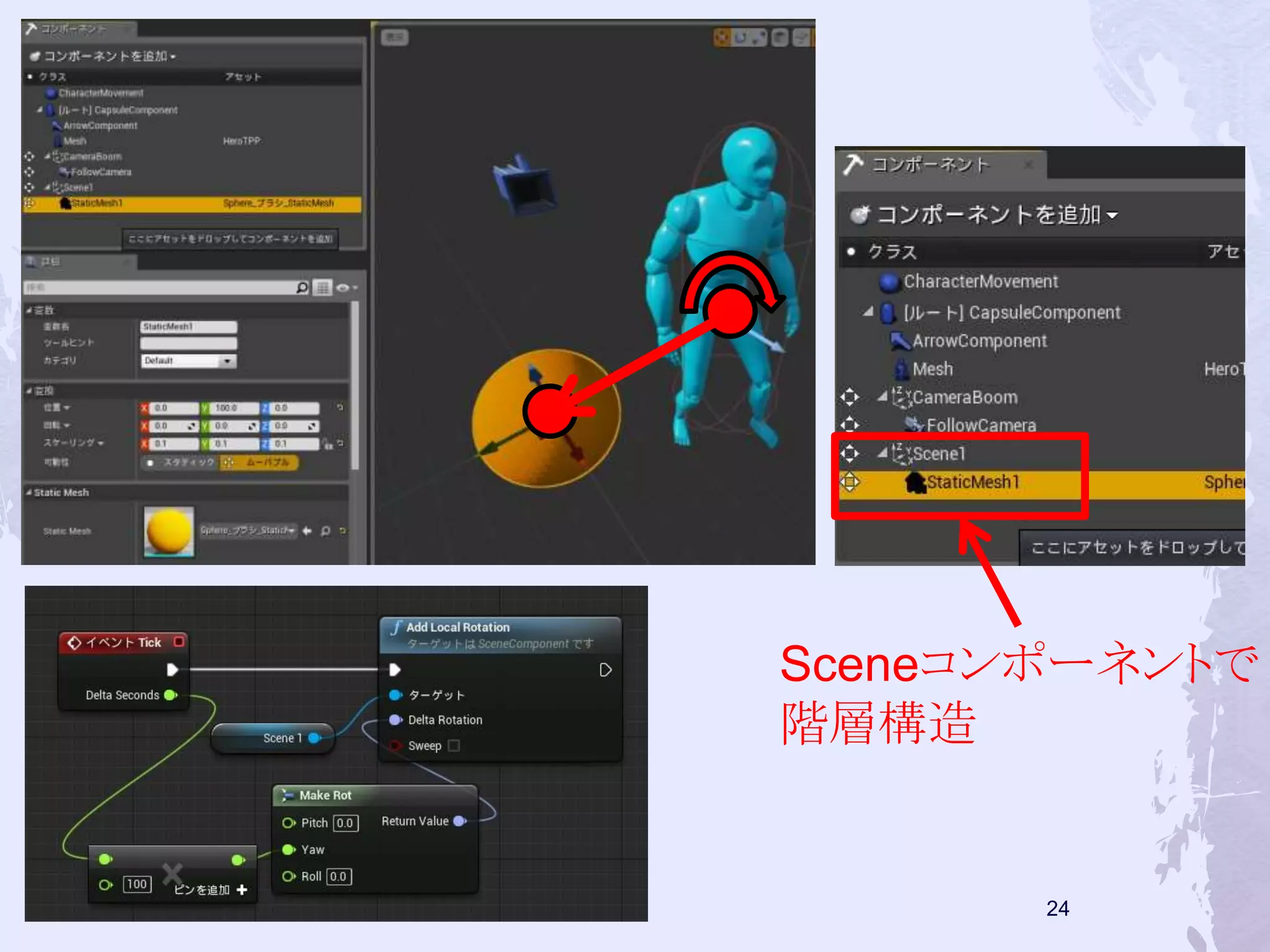

Sceneコンポーネントで
階層構造
24

これで動けるようになったぞ！
25

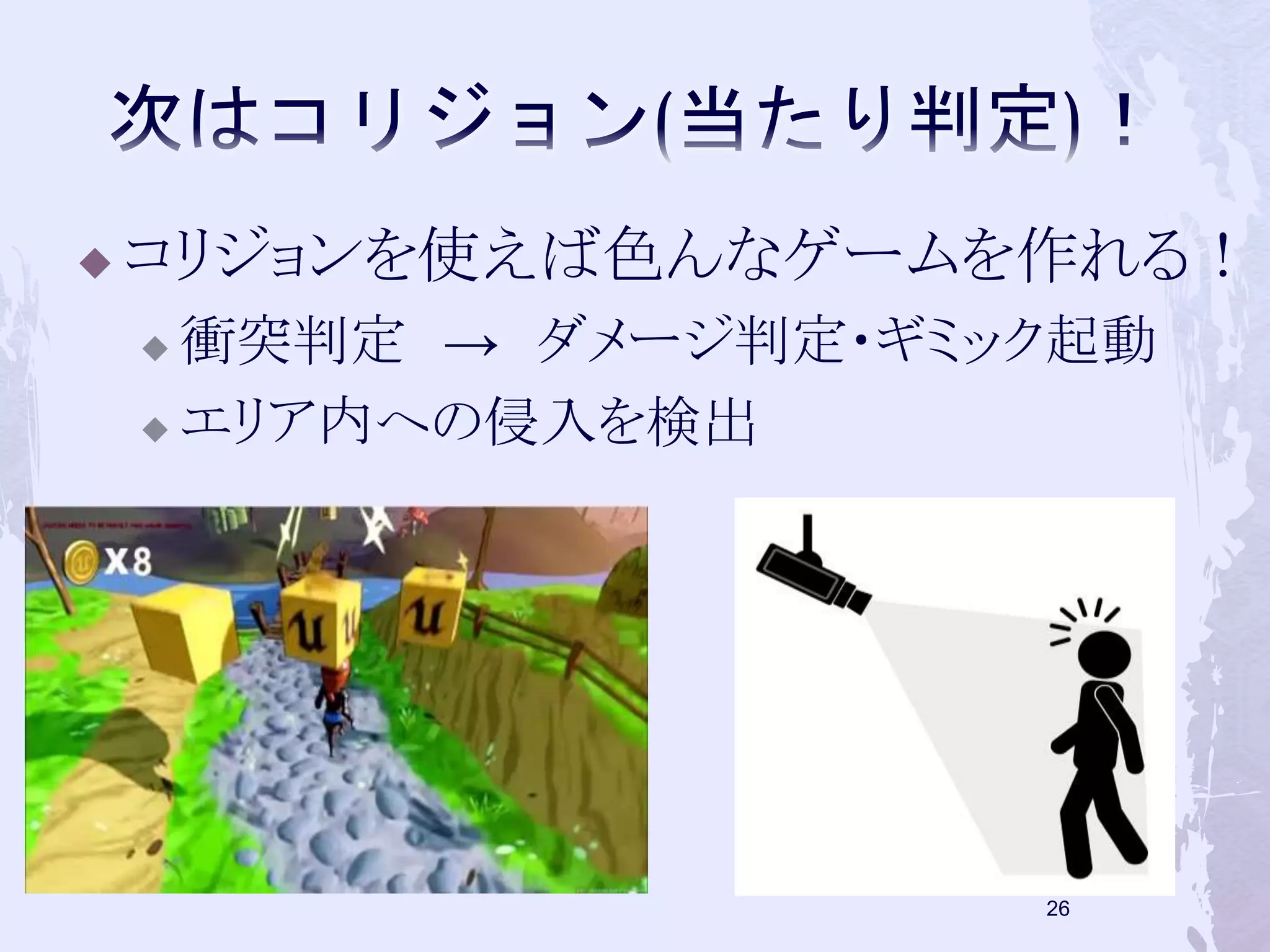

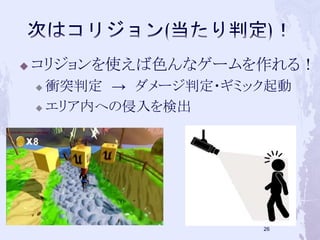

 コリジョンを使えば色んなゲームを作れる！
 衝突判定→ ダメージ判定・ギミック起動
 エリア内への侵入を検出
26

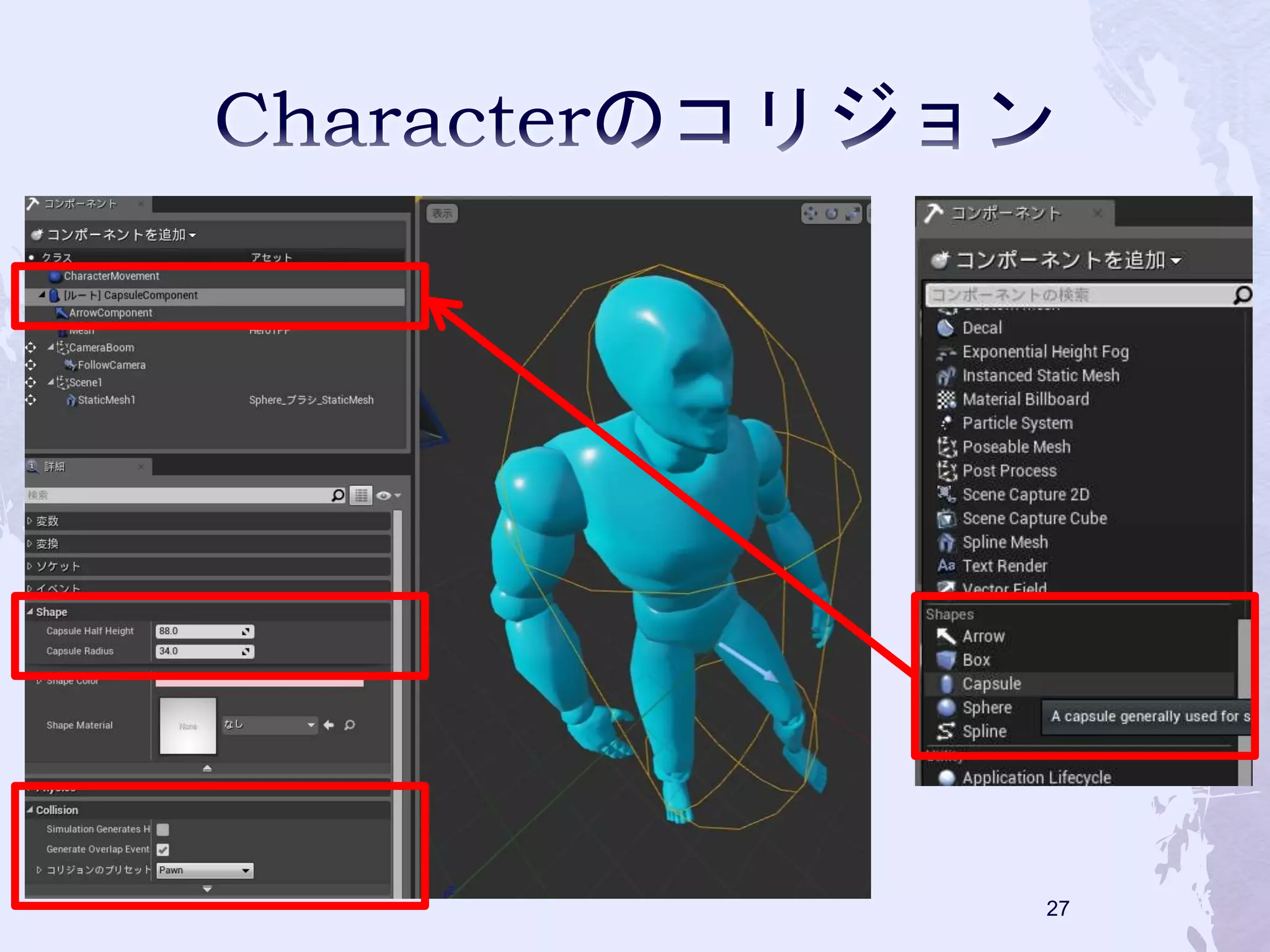

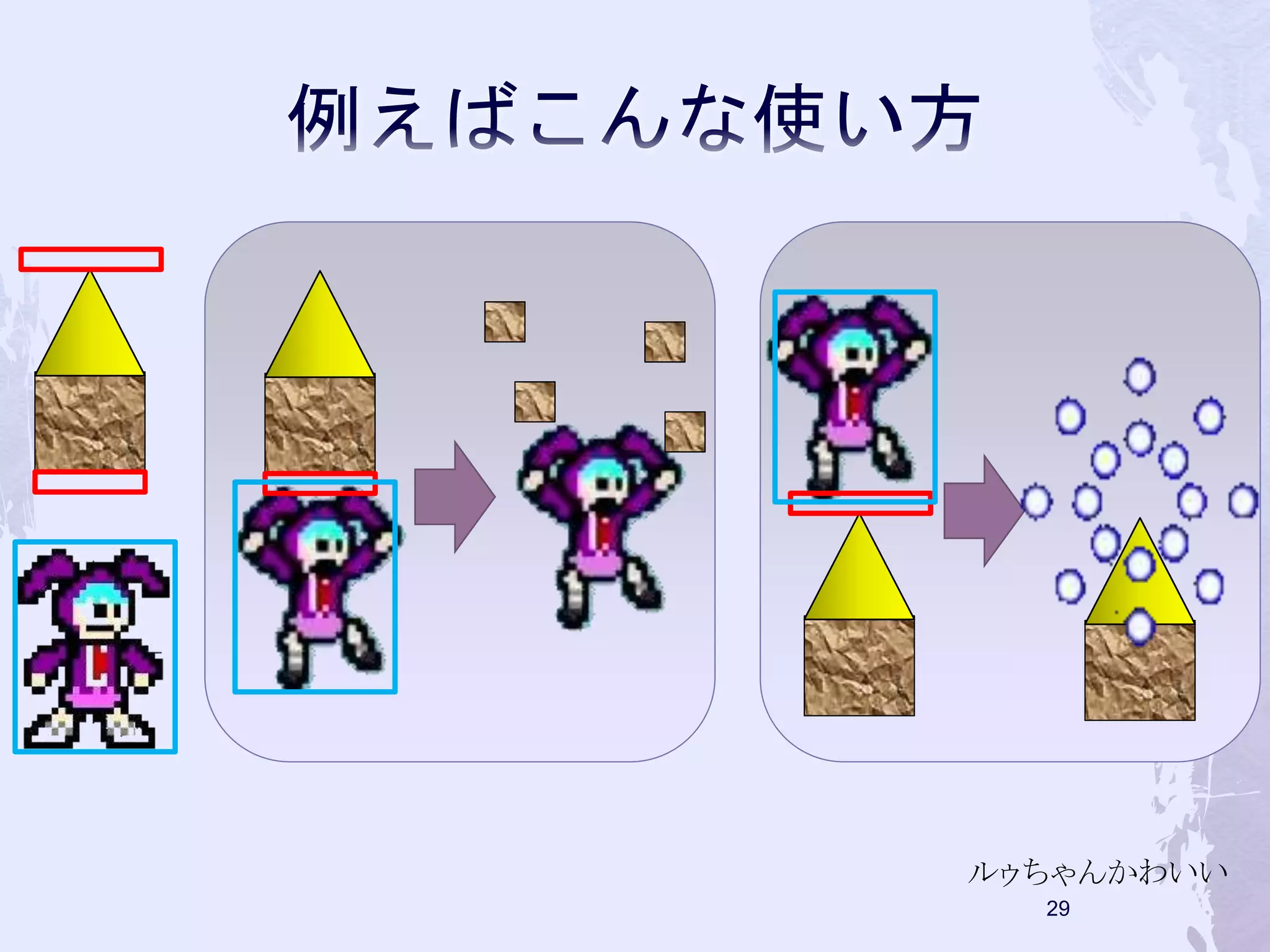

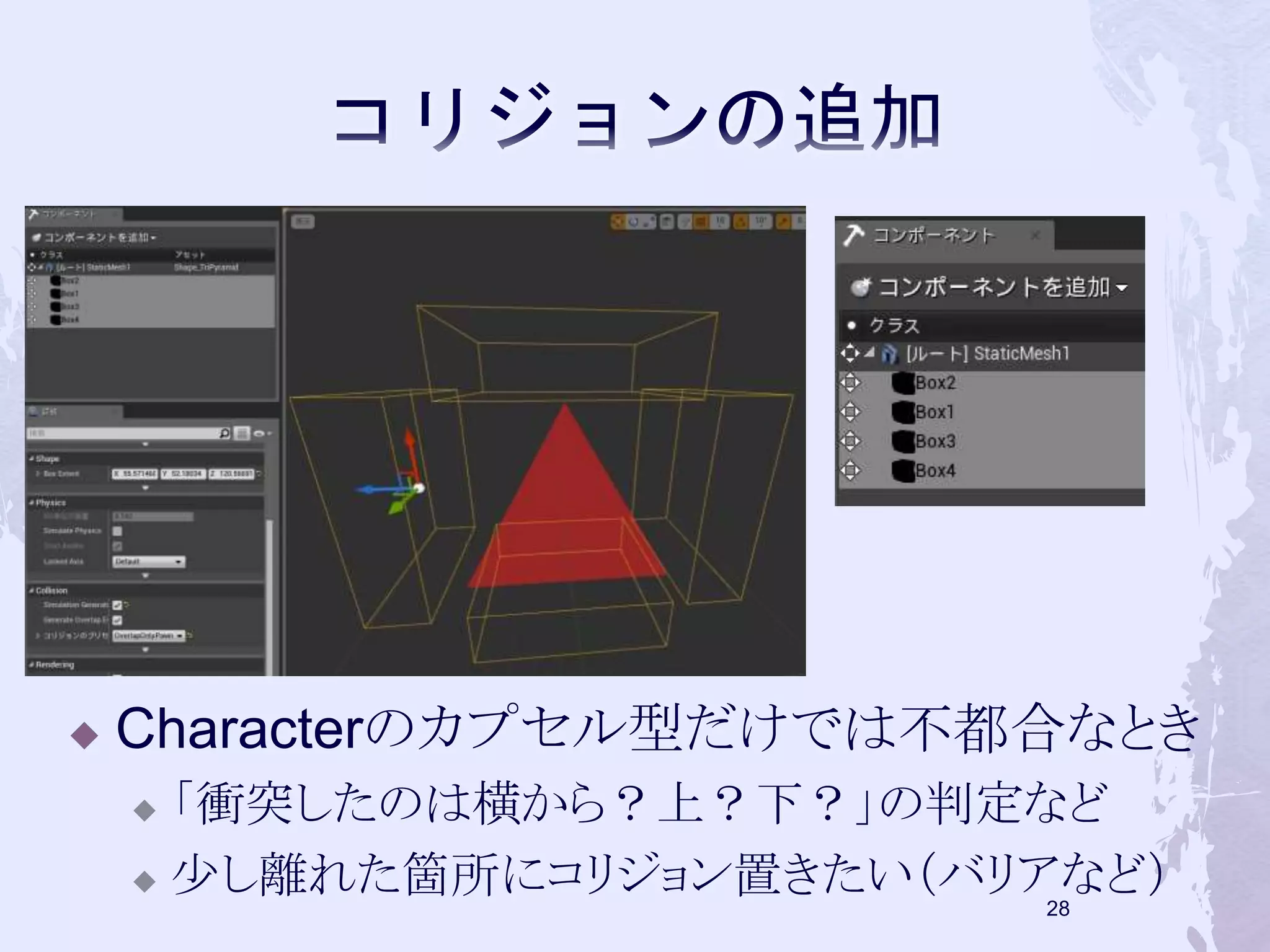

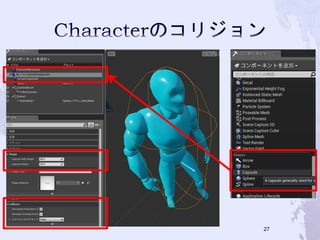

 Characterのカプセル型だけでは不都合なとき
 「衝突したのは横から？上？下？」の判定など
 少し離れた箇所にコリジョン置きたい（バリアなど）
28

ルゥちゃんかわいい
29

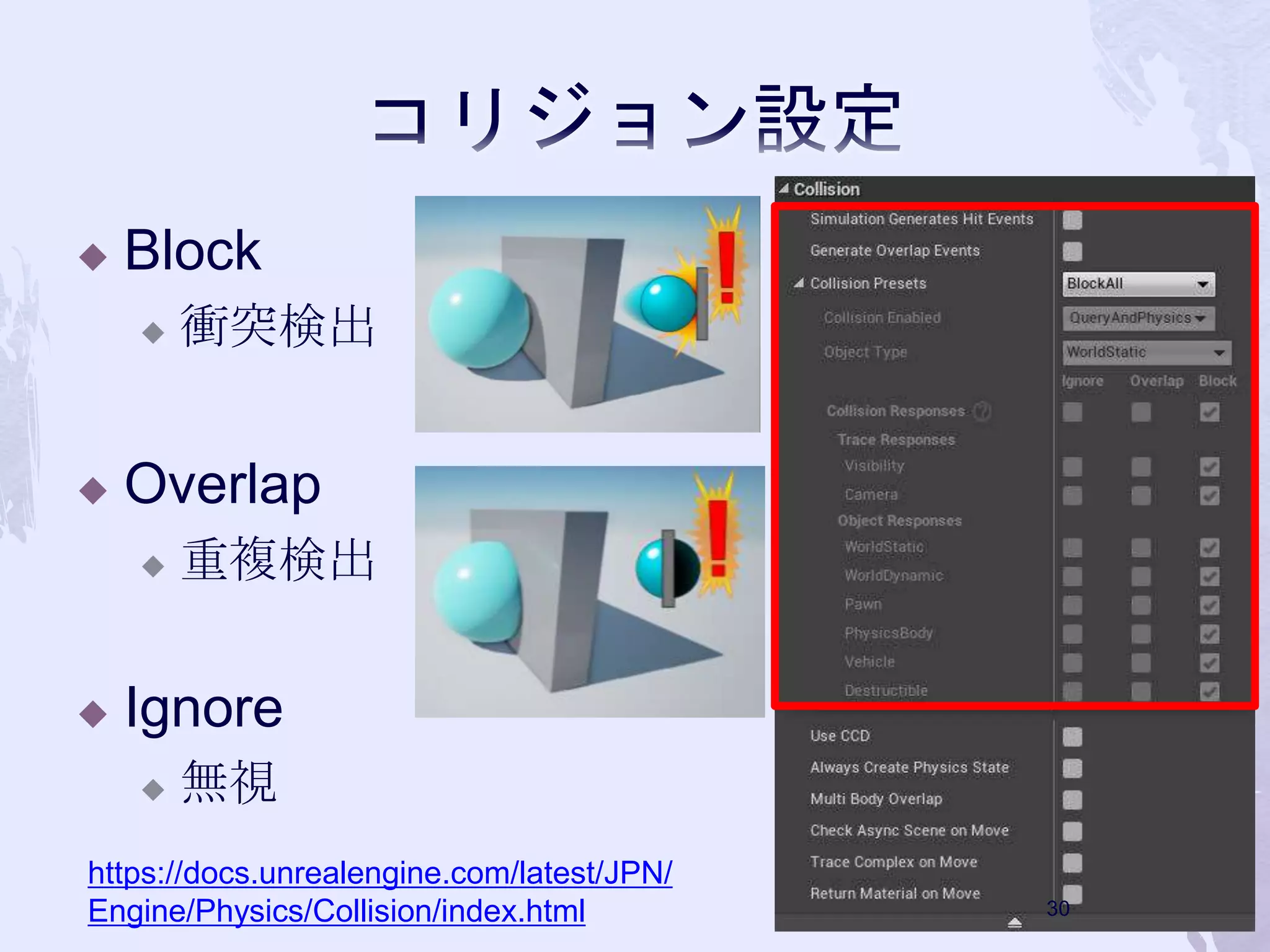

 Block
 衝突検出
 Overlap
 重複検出
 Ignore
 無視
https://docs.unrealengine.com/latest/JPN/
Engine/Physics/Collision/index.html 30

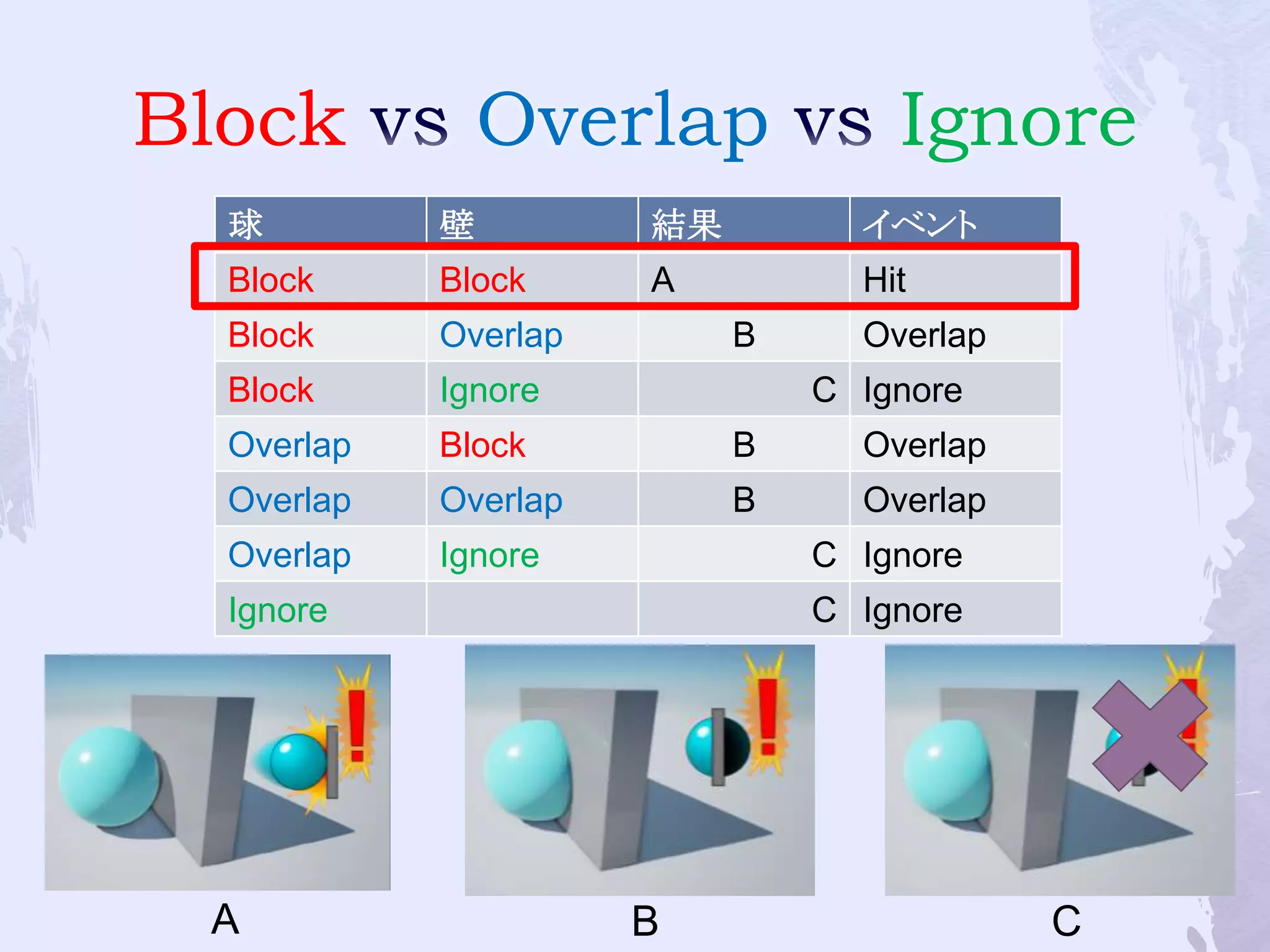

Block Overlap Ignore
球壁結果イベント
Block Block A Hit
Block Overlap B Overlap
Block Ignore C Ignore
Overlap Block B Overlap
Overlap Overlap B Overlap
Overlap Ignore C Ignore
Ignore C Ignore
A B C

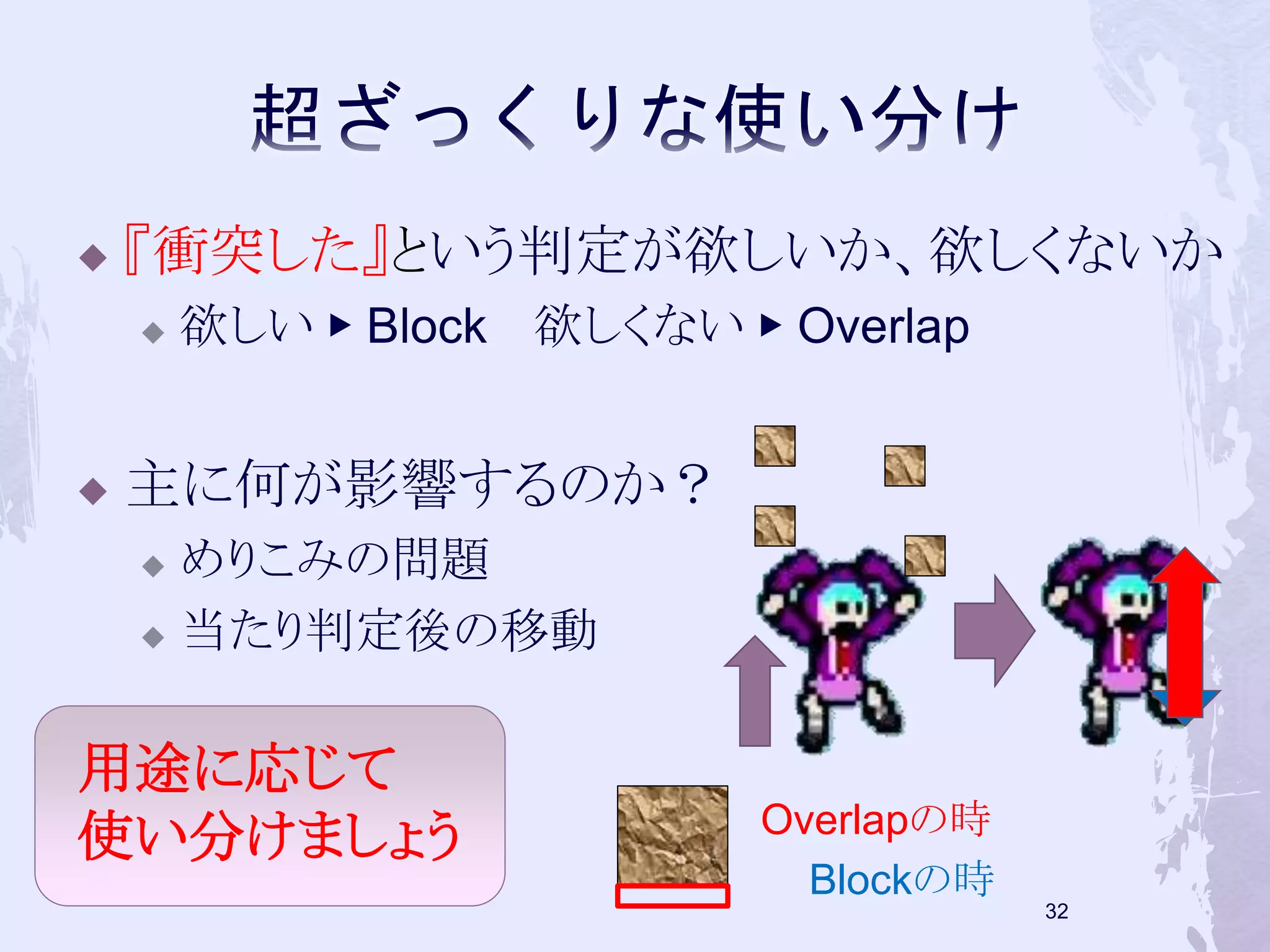

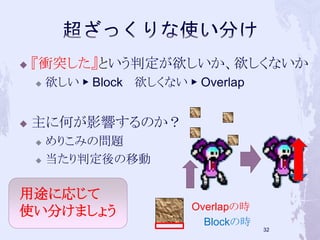

 『衝突した』という判定が欲しいか、欲しくないか
 欲しい▶ Block 欲しくない▶ Overlap
 主に何が影響するのか？
 めりこみの問題
 当たり判定後の移動
32
Overlapの時
Blockの時
用途に応じて
使い分けましょう

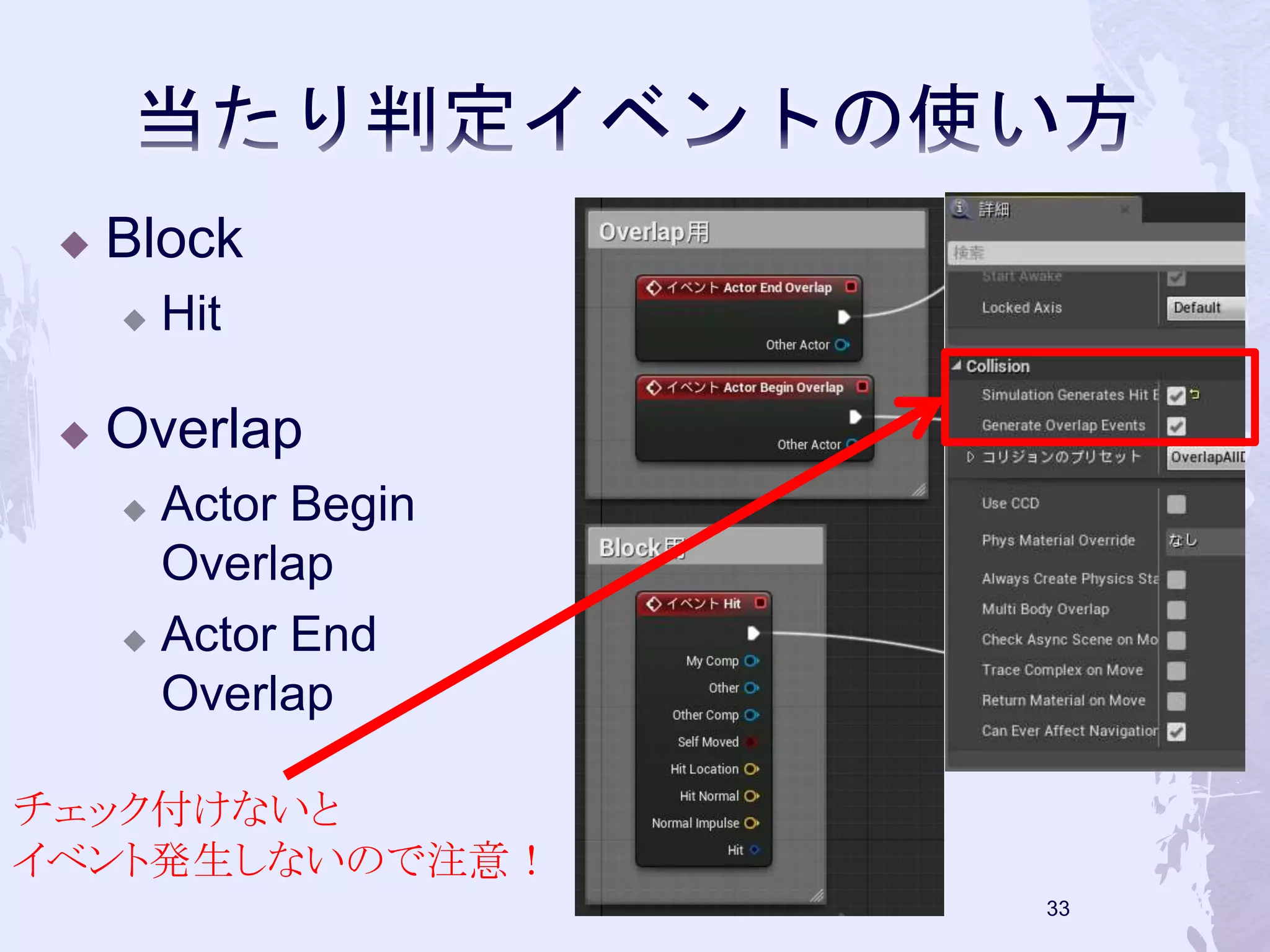

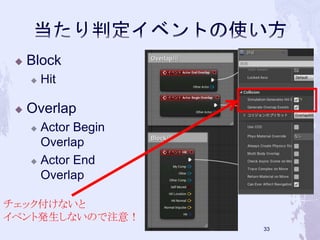

 Block
 Hit
 Overlap
 Actor Begin
Overlap
 Actor End
Overlap
33
チェック付けないと
イベント発生しないので注意！

34

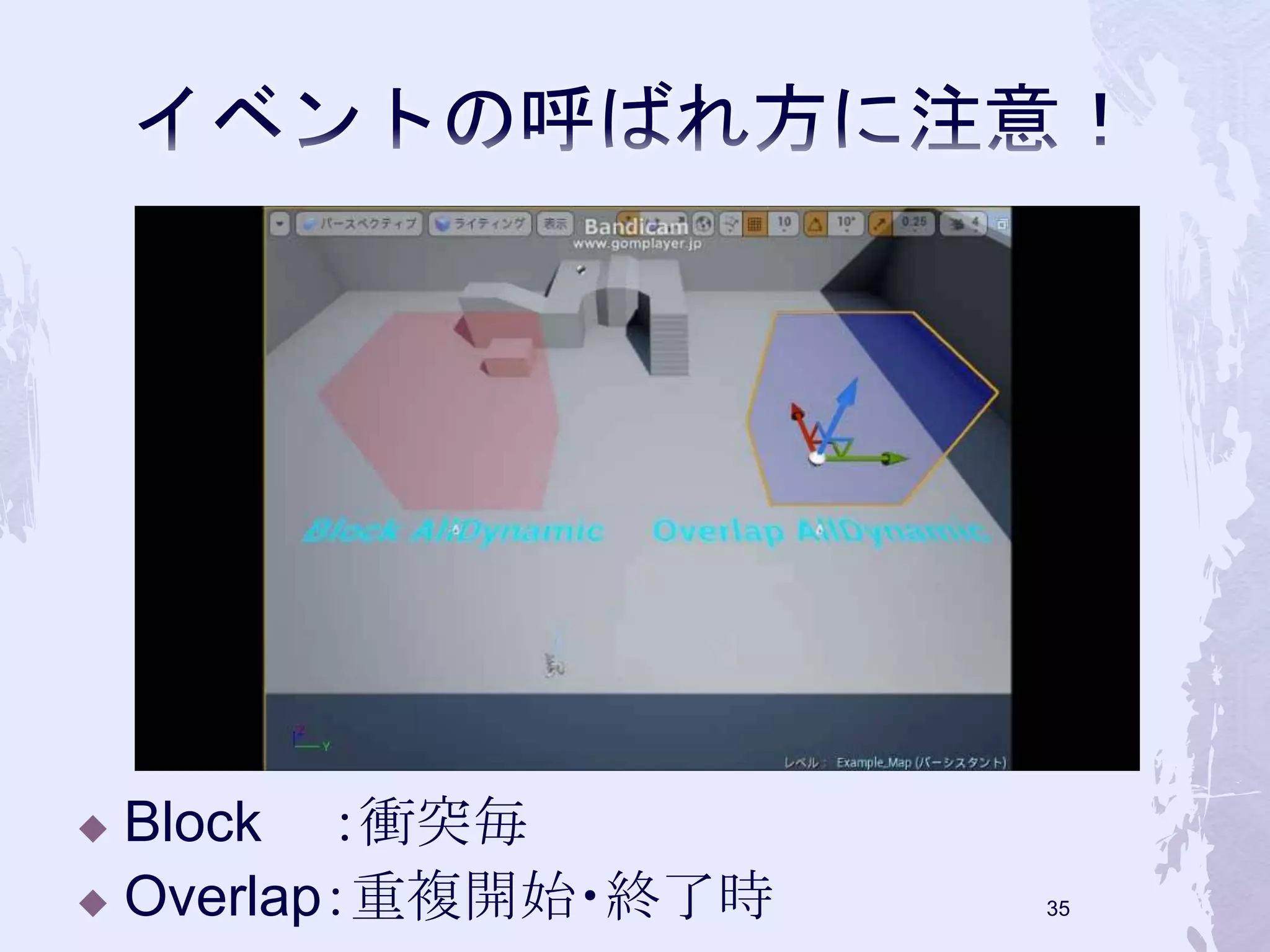

 Block ：衝突毎
 Overlap：重複開始・終了時

 Blockの場合
 ダメージ壁
 衝突毎に判定くるから…
 Overlapの場合
 範囲内の敵に
ダメージを与え続けたい
 開始・終了時しかイベント来ない…
35

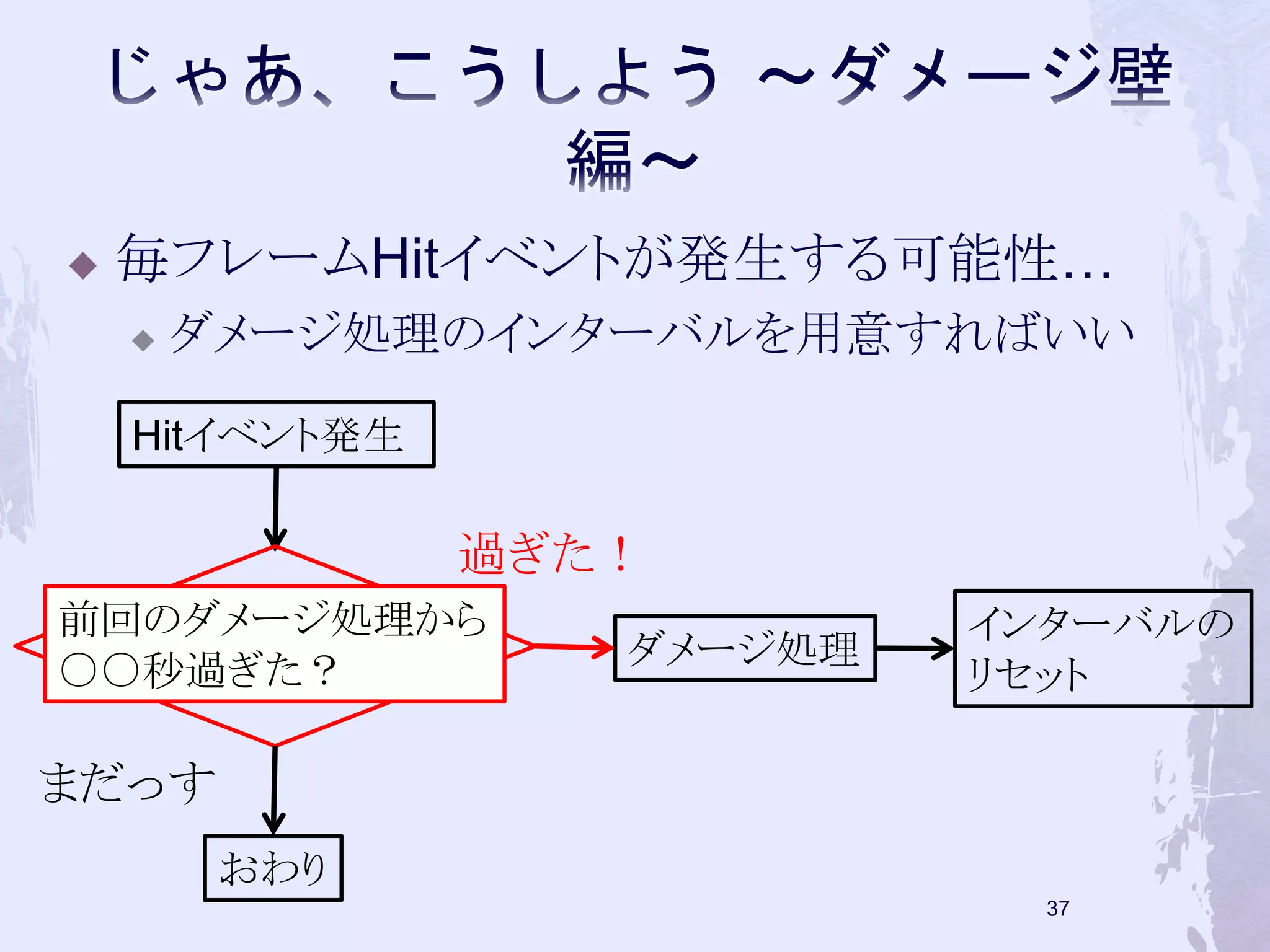

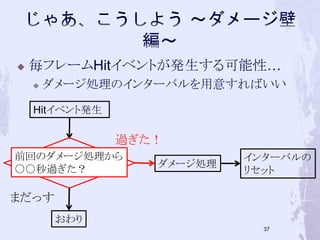

 毎フレームHitイベントが発生する可能性…
 ダメージ処理のインターバルを用意すればいい
36

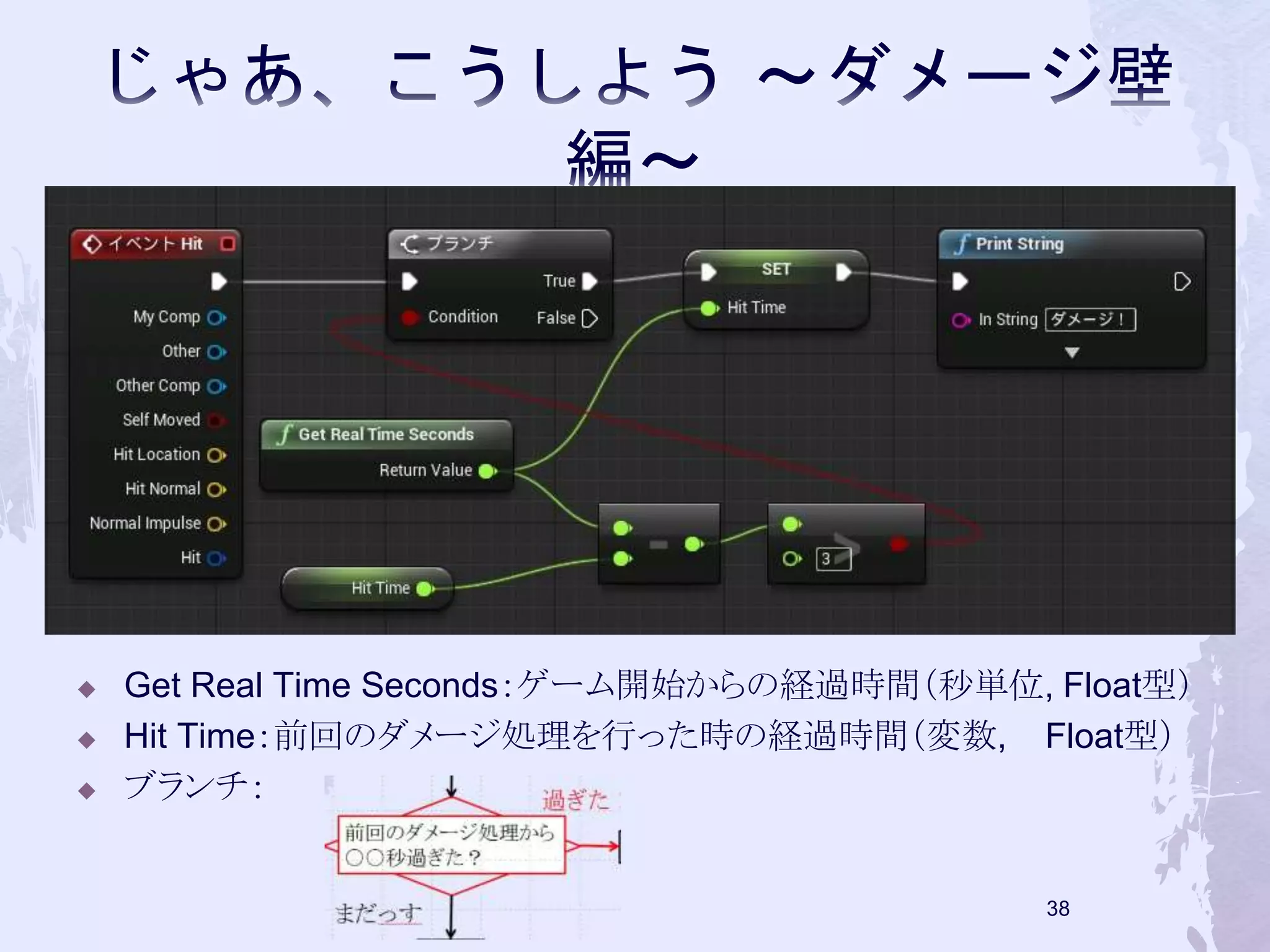

Hitイベント発生
過ぎた！
前回のダメージ処理から
○○秒過ぎた？
おわり
まだっす
ダメージ処理
インターバルの
リセット

 Get Real Time Seconds：ゲーム開始からの経過時間（秒単位, Float型）
 Hit Time：前回のダメージ処理を行った時の経過時間（変数, Float型）
 ブランチ：
37

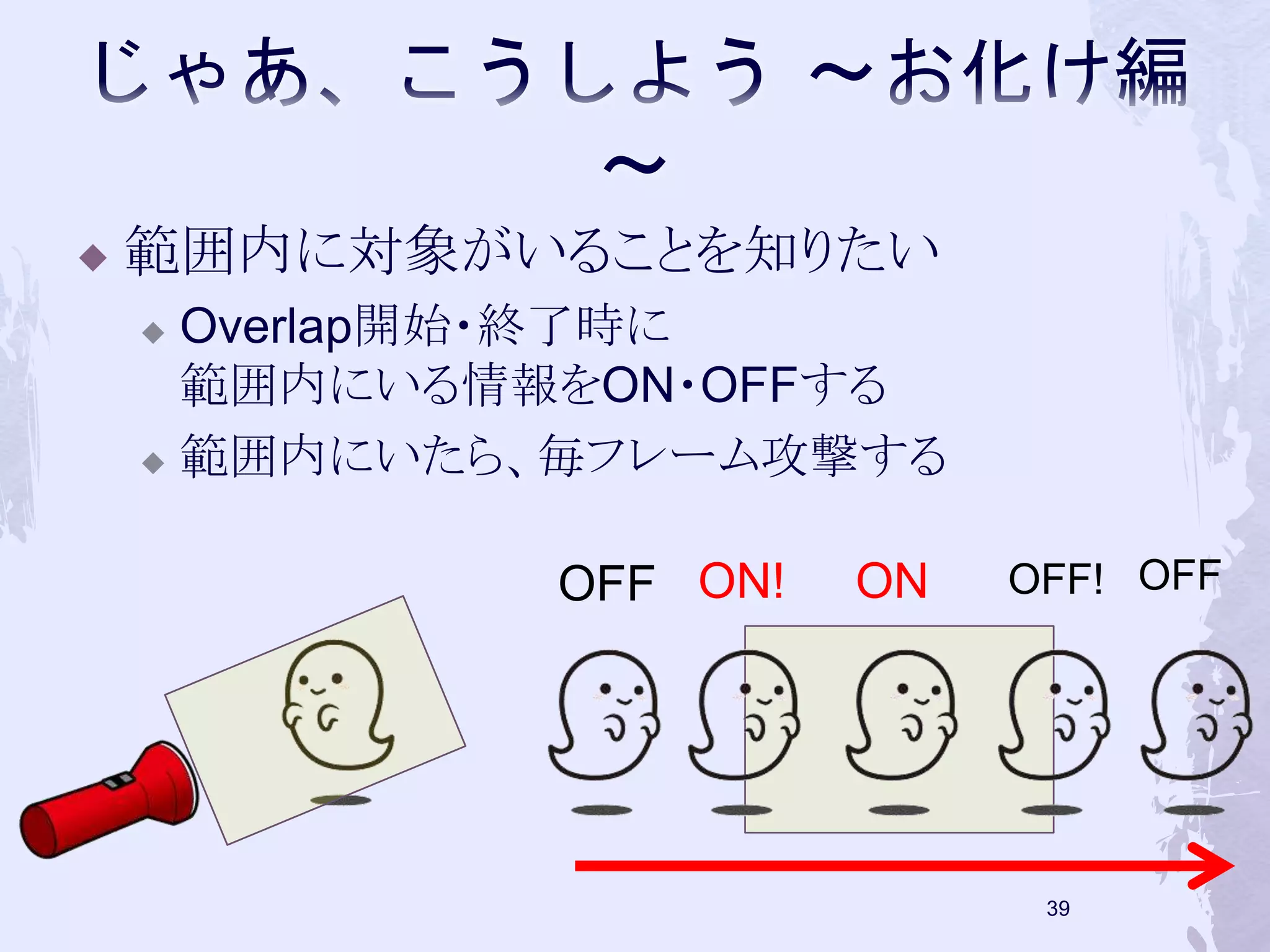

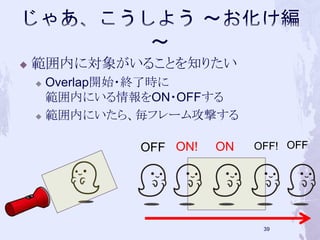

 範囲内に対象がいることを知りたい
 Overlap開始・終了時に
範囲内にいる情報をON・OFFする
 範囲内にいたら、毎フレーム攻撃する
OFF ON! ON OFF! OFF
38

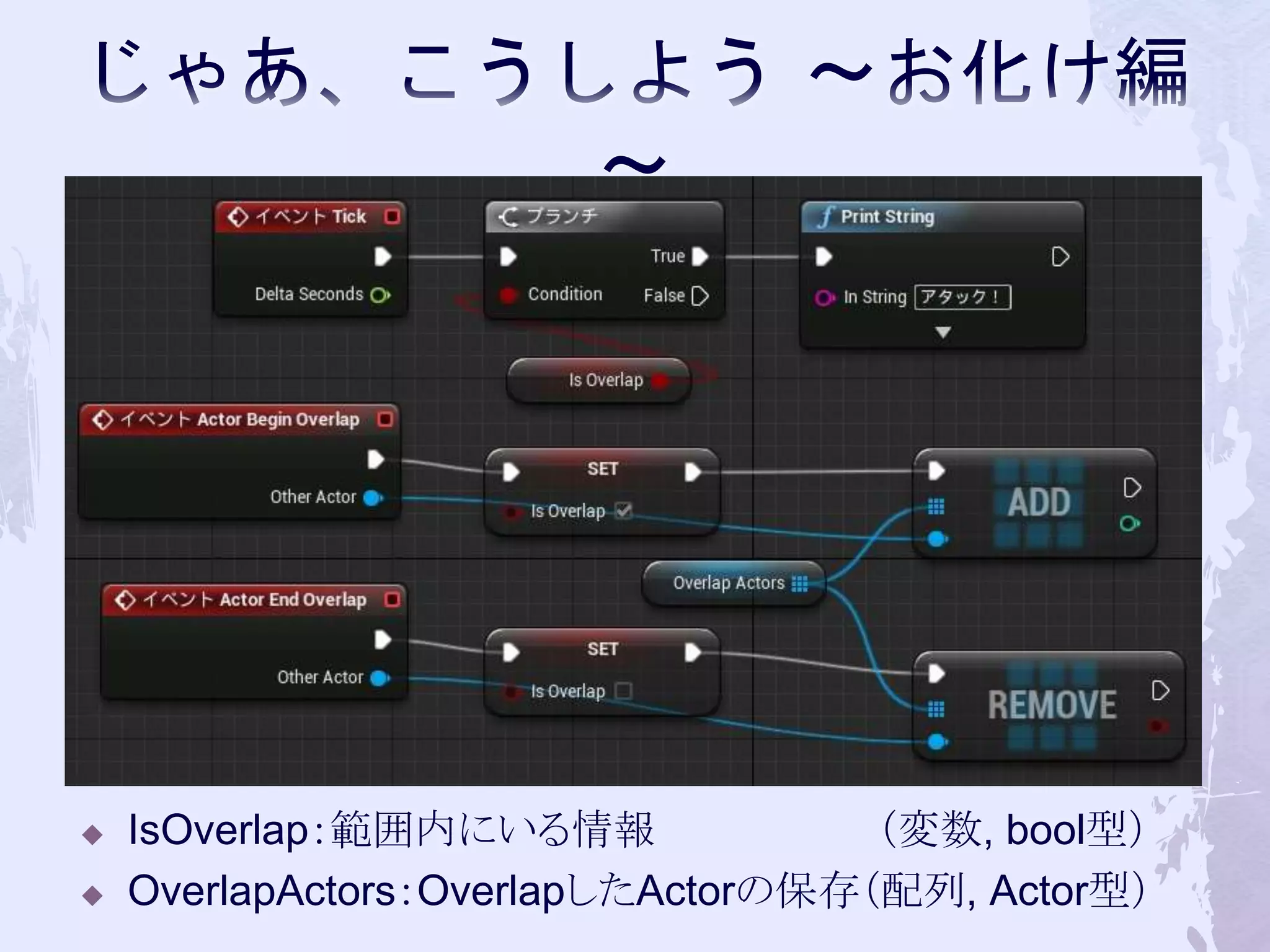

 IsOverlap：範囲内にいる情報（変数, bool型）
 OverlapActors：OverlapしたActorの保存（配列, Actor型）

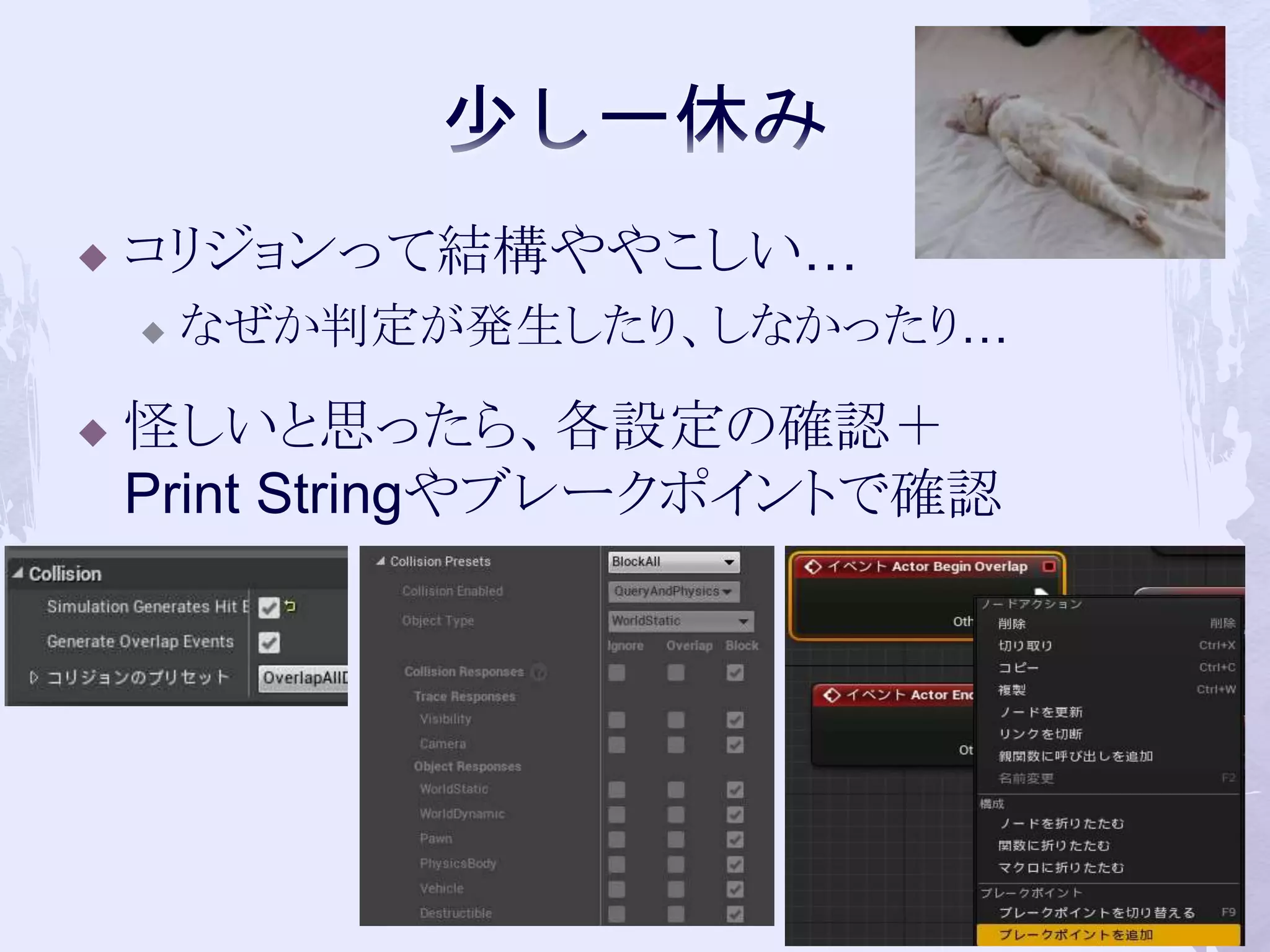

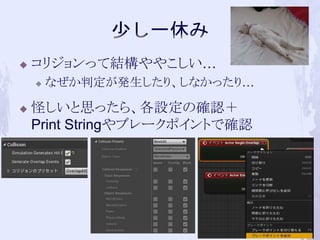

 コリジョンって結構ややこしい…
 なぜか判定が発生したり、しなかったり…
 怪しいと思ったら、各設定の確認＋
Print Stringやブレークポイントで確認
40

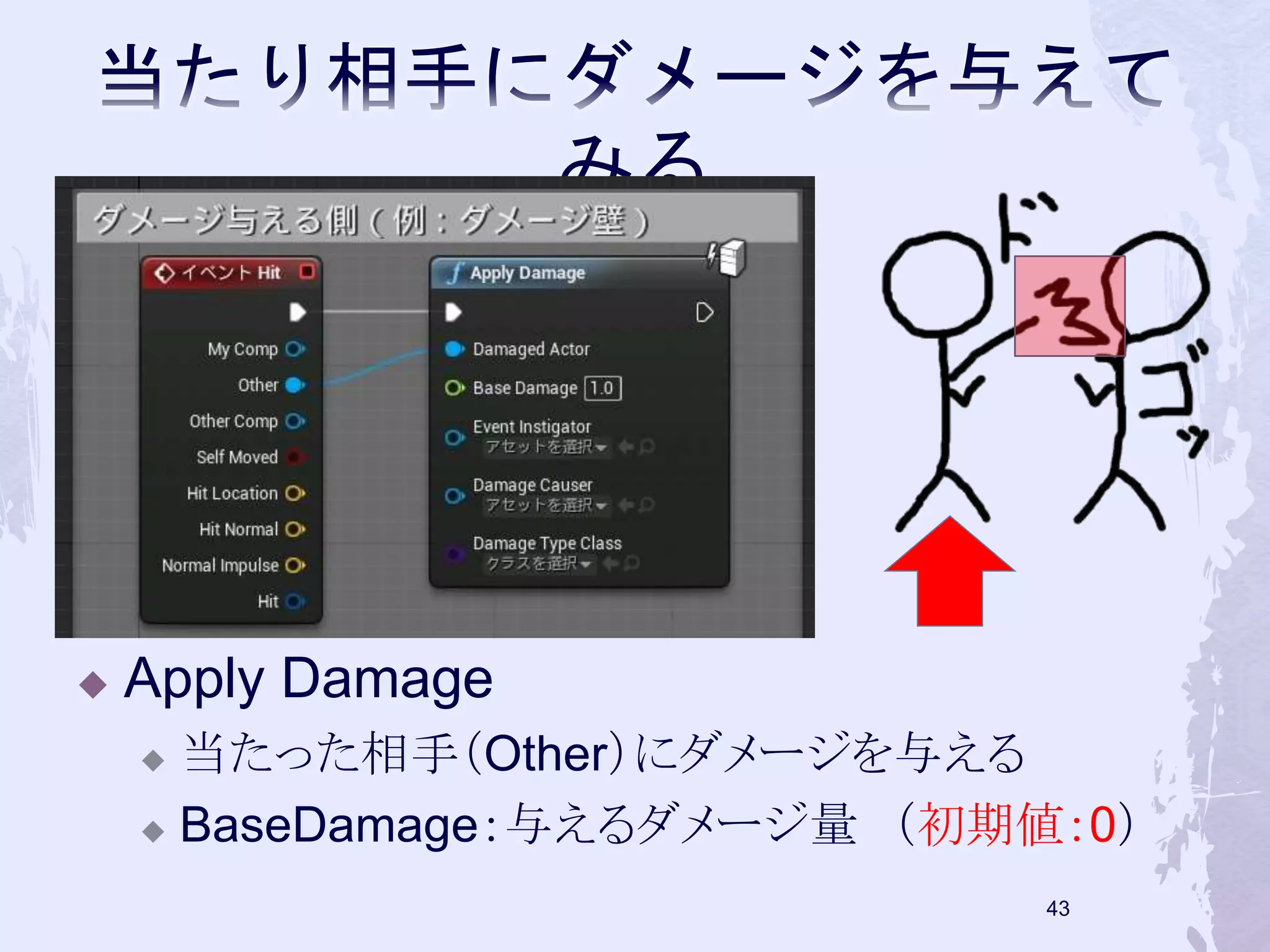

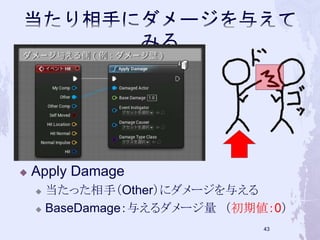

 Apply Damage
 当たった相手（Other）にダメージを与える
 BaseDamage：与えるダメージ量（初期値：0）
42

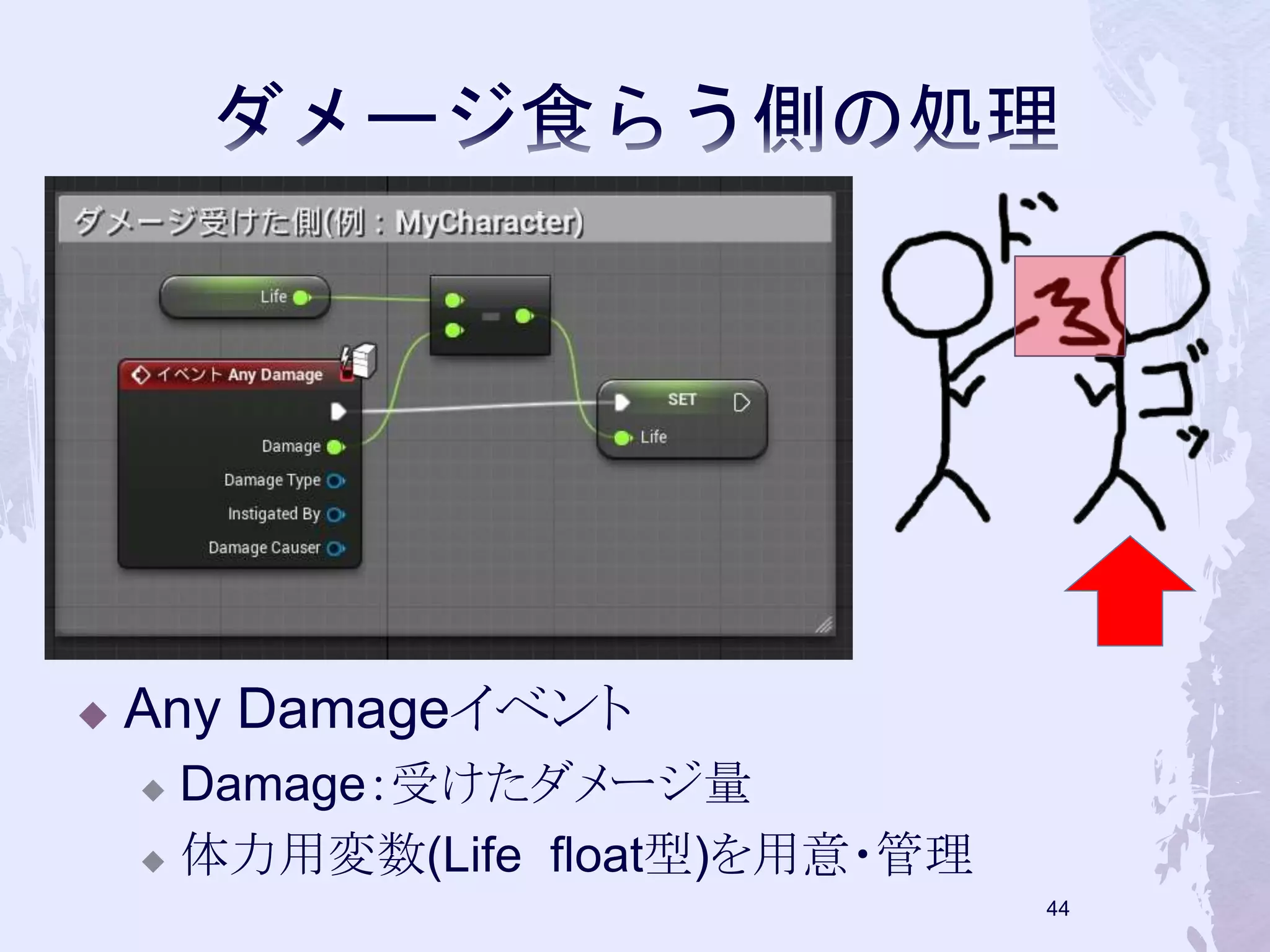

 Any Damageイベント
 Damage：受けたダメージ量
 体力用変数(Life float型)を用意・管理
43

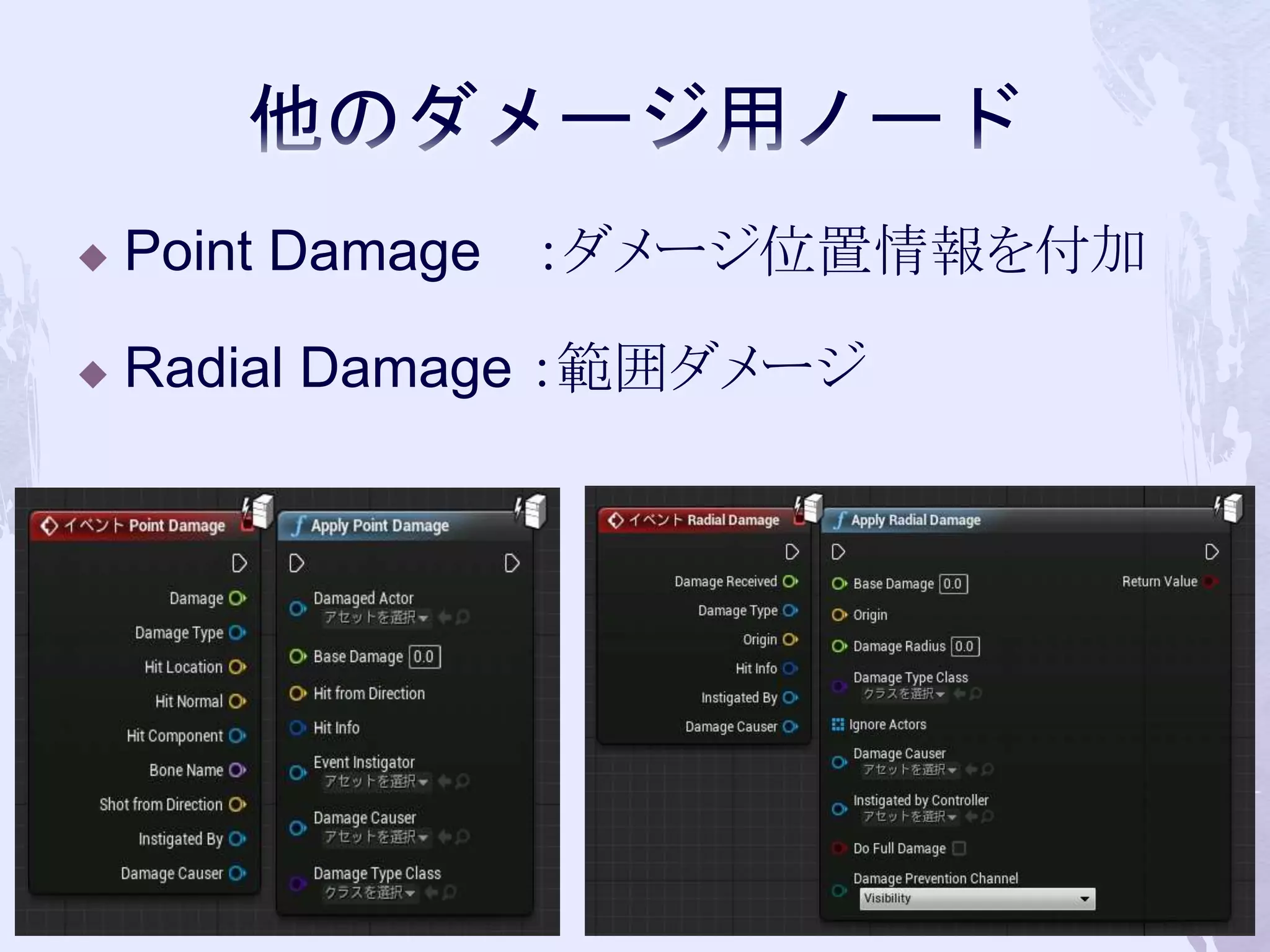

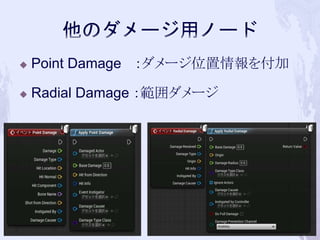

 Point Damage ：ダメージ位置情報を付加
 Radial Damage ：範囲ダメージ
44

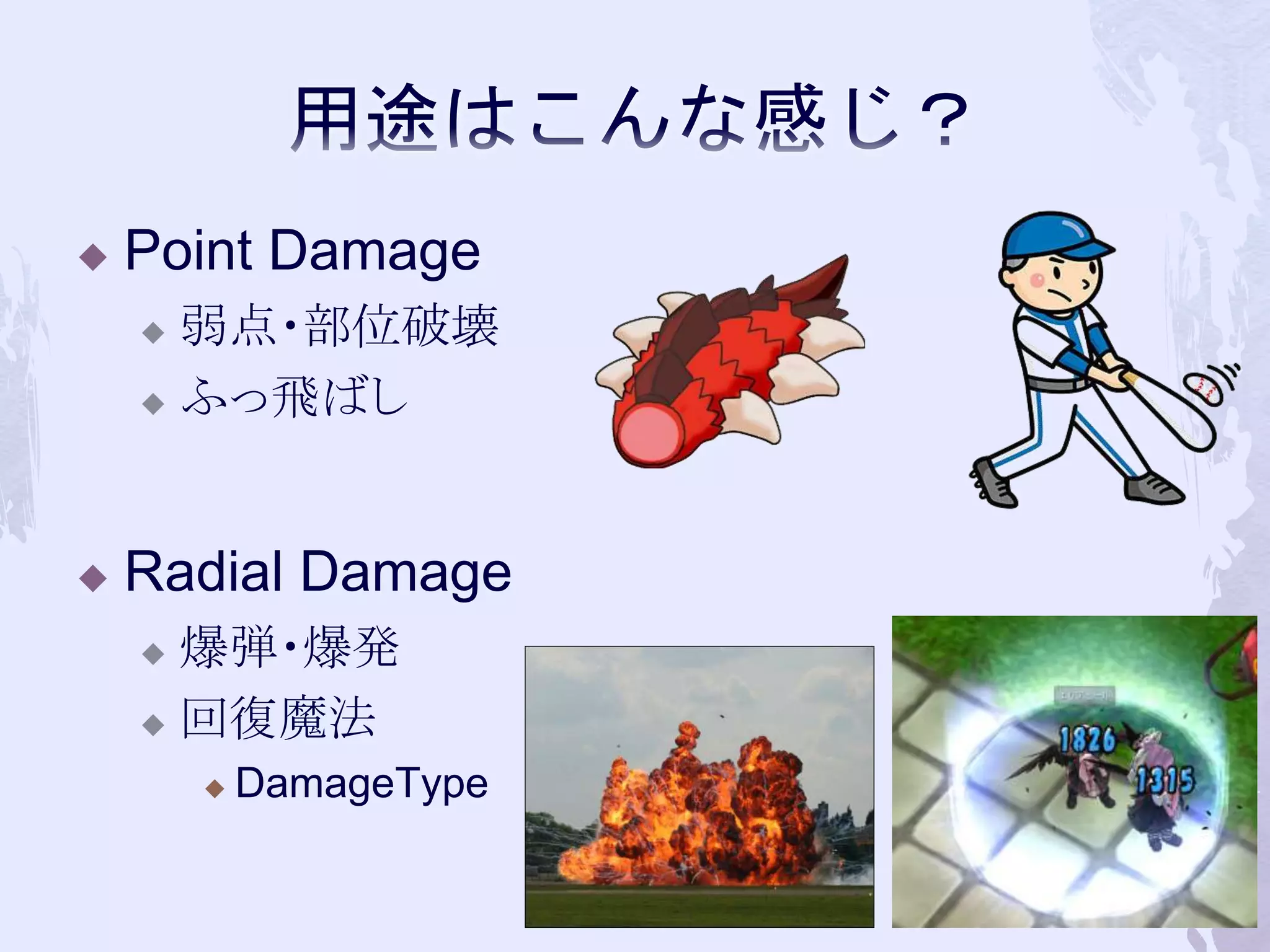

 Point Damage
 弱点・部位破壊
 ふっ飛ばし
 Radial Damage
 爆弾・爆発
 回復魔法
 DamageType
45

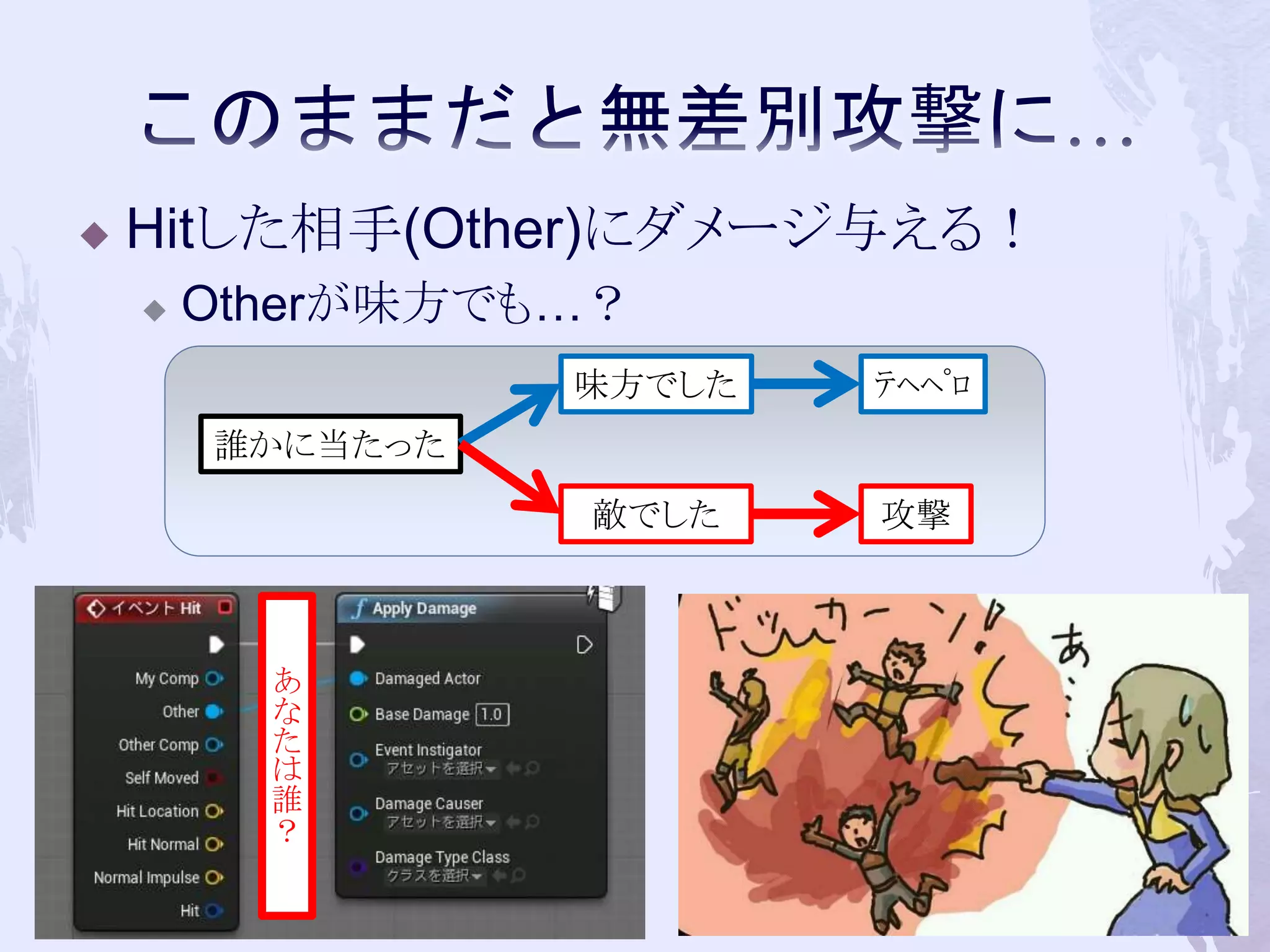

 Hitした相手(Other)にダメージ与える！
 Otherが味方でも…？
46
誰かに当たった
あなたは誰
？
味方でした
敵でした
ﾃﾍﾍﾟﾛ
攻撃

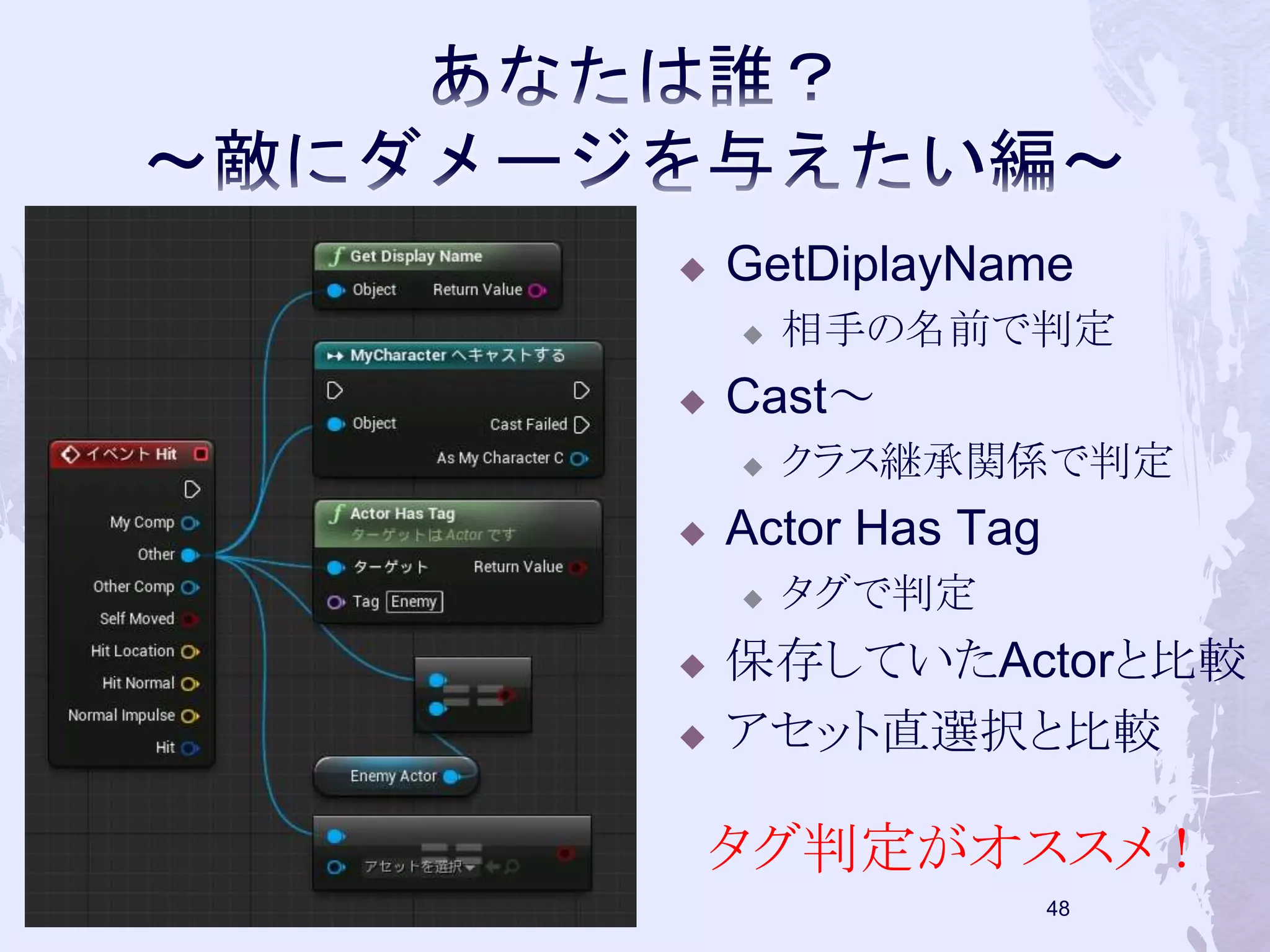

 GetDiplayName
 相手の名前で判定
 Cast～
 クラス継承関係で判定
 Actor Has Tag
 タグで判定
 保存していたActorと比較
 アセット直選択と比較
タグ判定がオススメ！
47

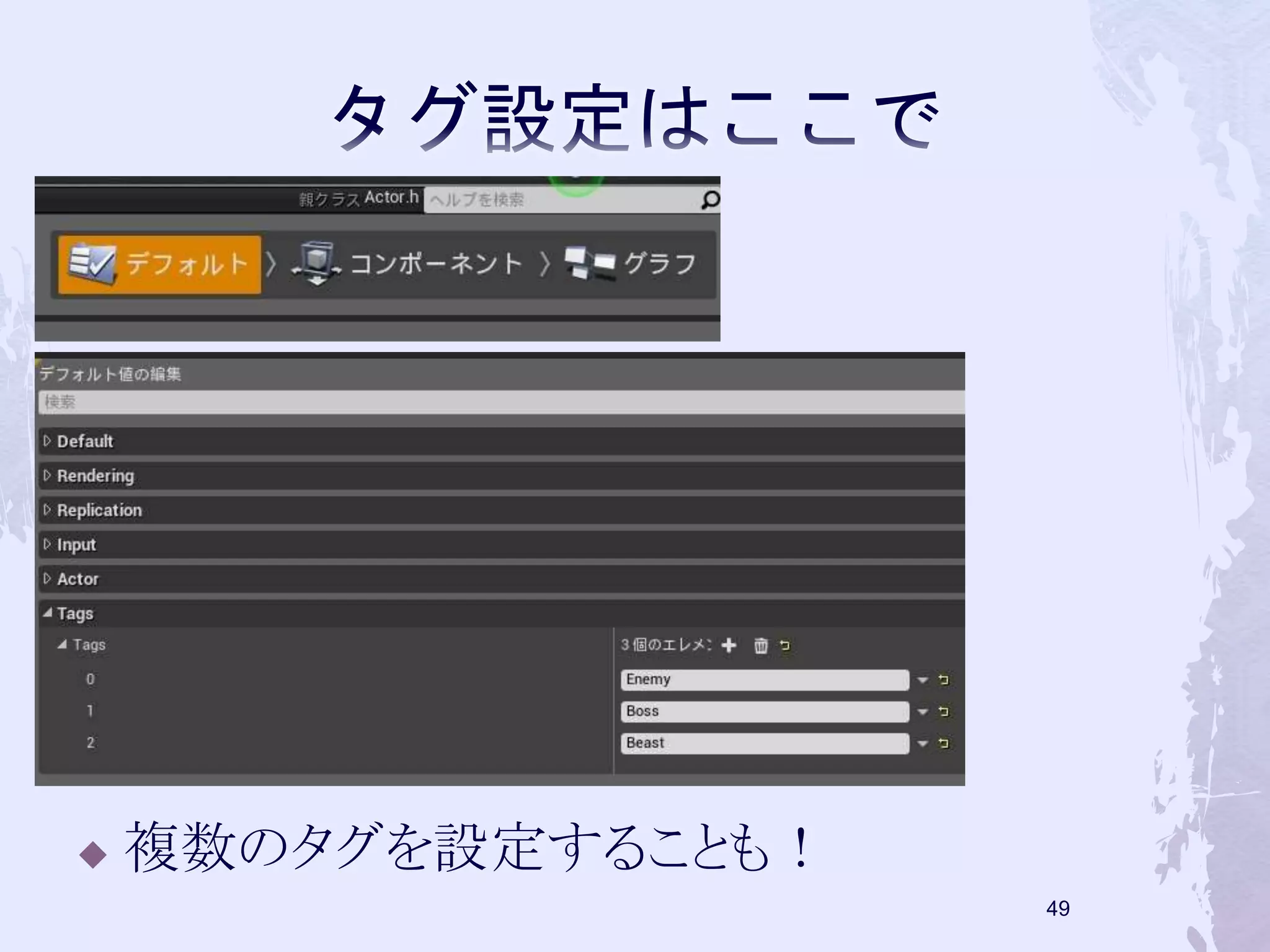

 複数のタグを設定することも！
48

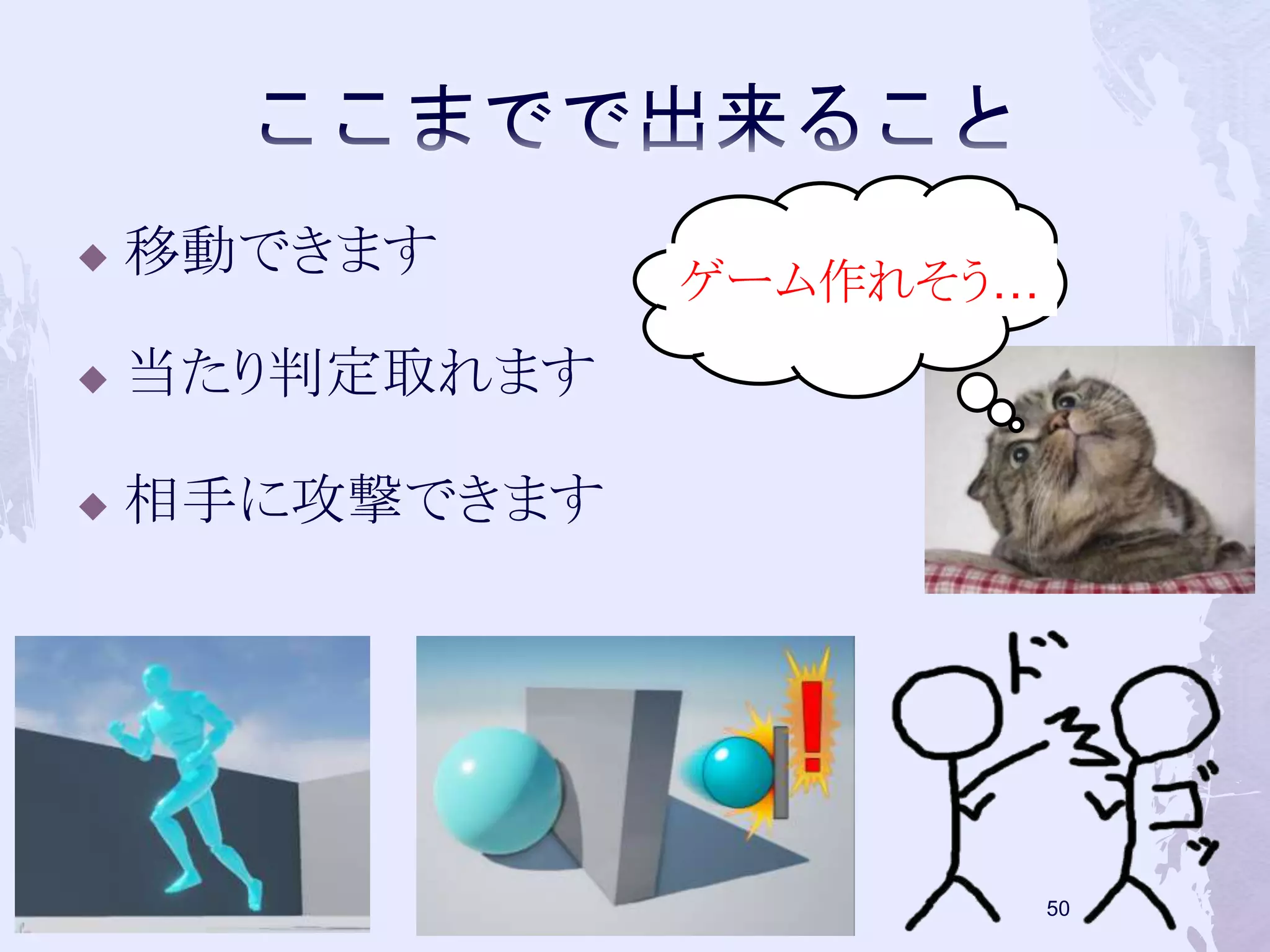

 移動できます
 当たり判定取れます
 相手に攻撃できます
49
ゲーム作れそう…

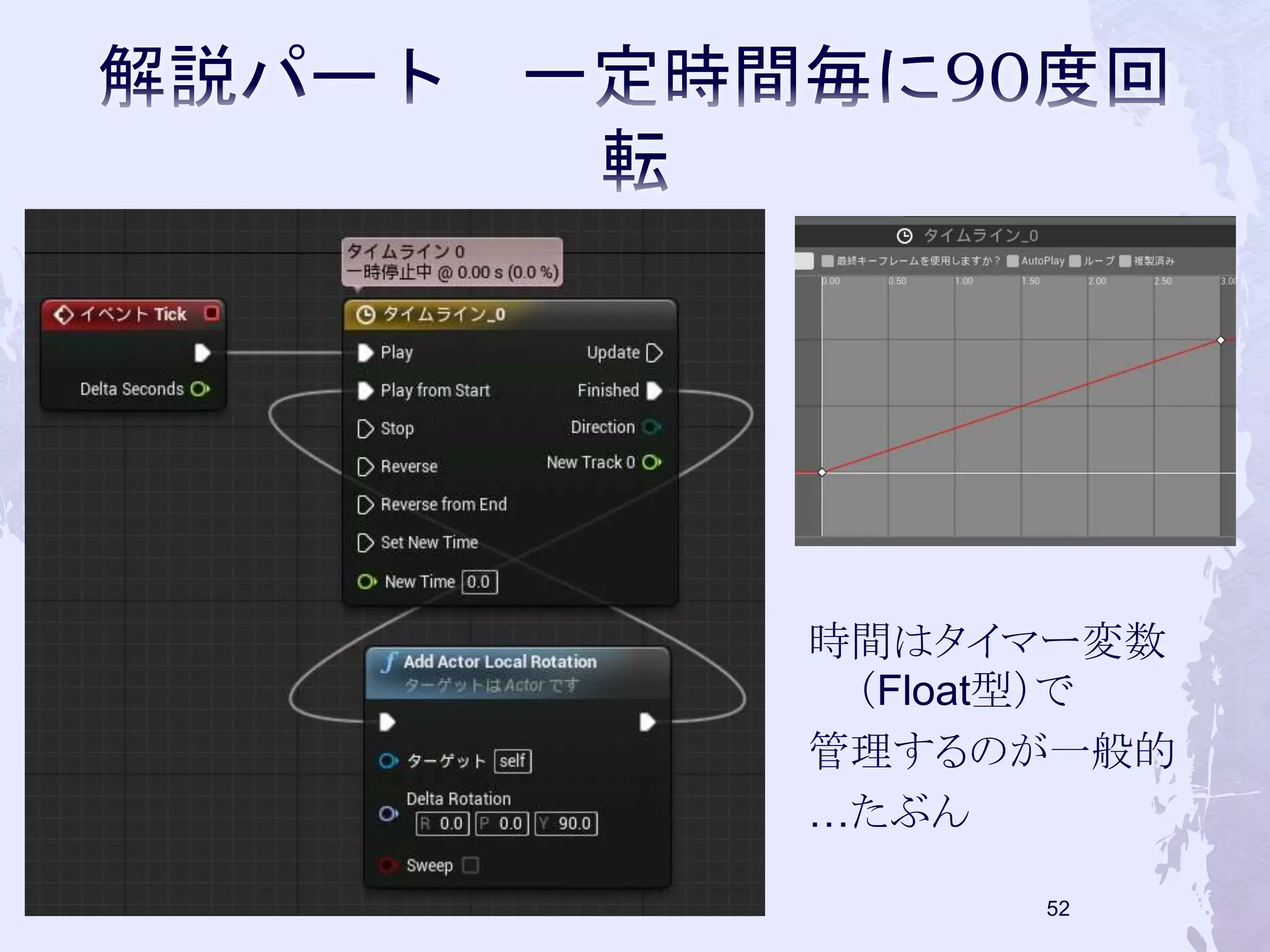

時間はタイマー変数
（Float型）で
管理するのが一般的
…たぶん
51

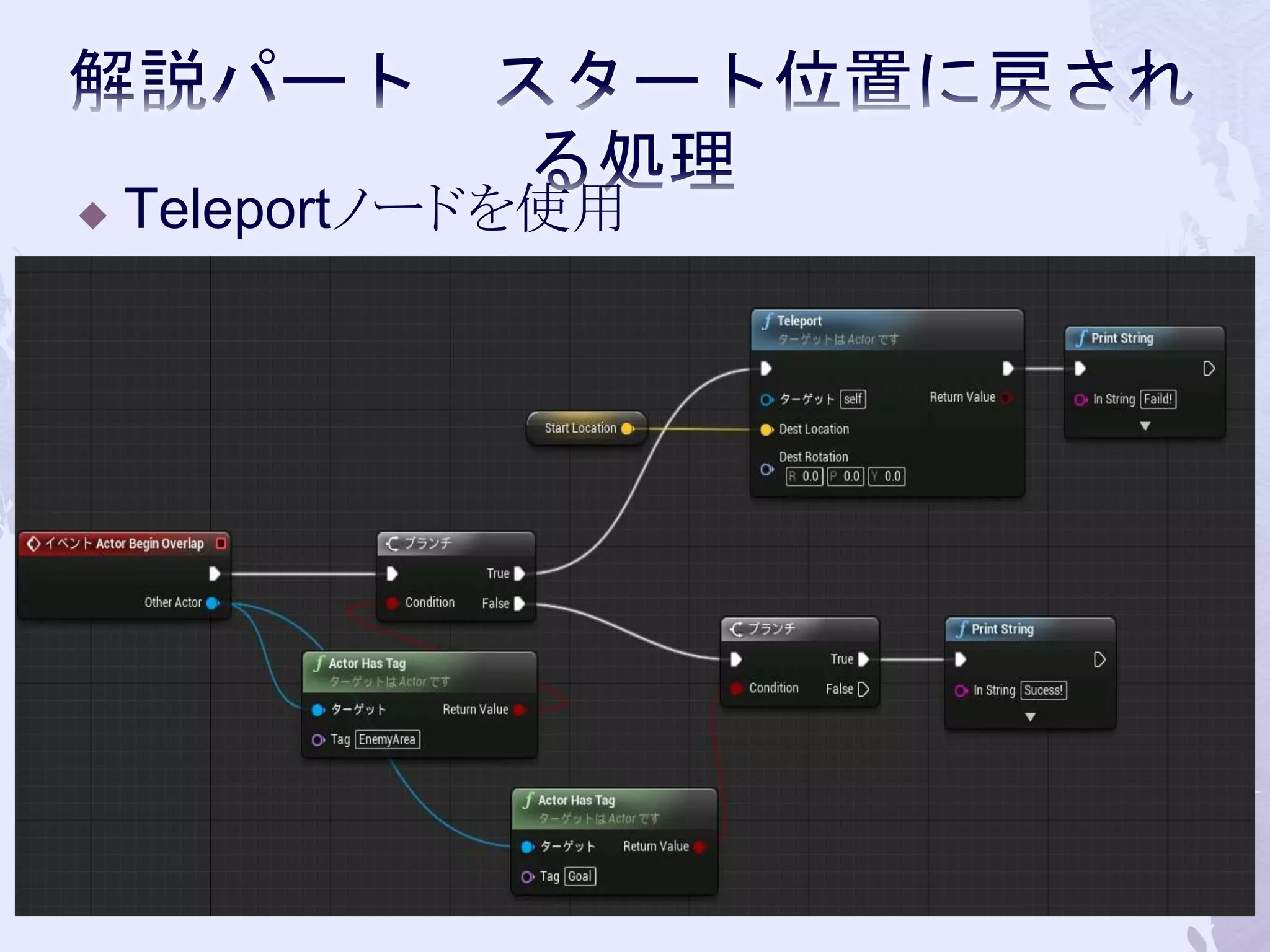

 Teleportノードを使用
53

 いろいろ
55

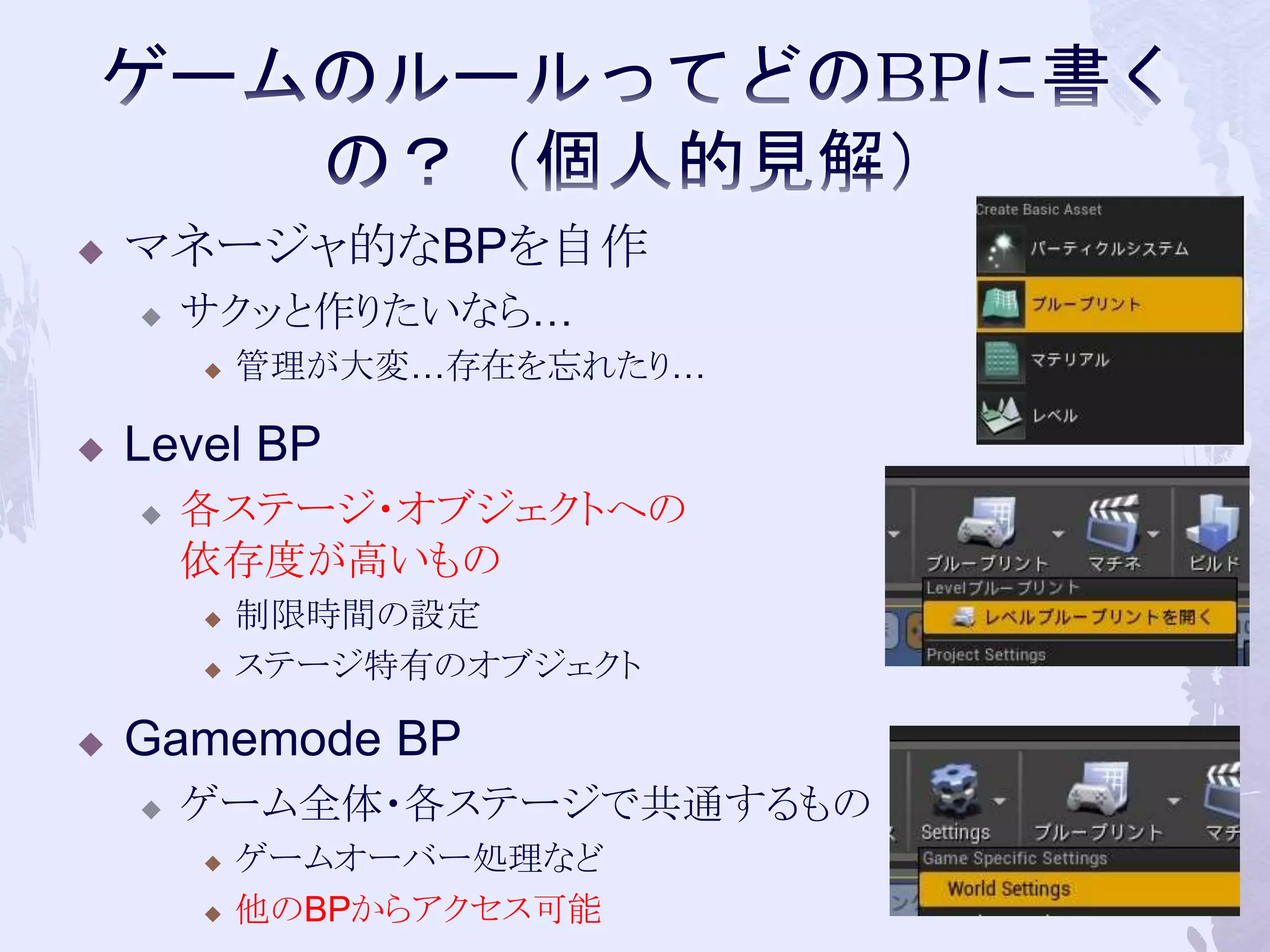

 マネージャ的なBPを自作
 サクッと作りたいなら…
 管理が大変…存在を忘れたり…
 Level BP
 各ステージ・オブジェクトへの
依存度が高いもの
 制限時間の設定
 ステージ特有のオブジェクト
 Gamemode BP
 ゲーム全体・各ステージで共通するもの
 ゲームオーバー処理など
 他のBPからアクセス可能56

 各BPが持つパラメータは
レベル遷移時にリセットされる…
 リザルトでスコア出したいのに…
57
 Game Instance
 パラメータがリセットされない！
 どのBPからもアクセスできる！
 乱用注意！
http://unrealengine.hatenablog.com/
entry/2014/08/28/203638

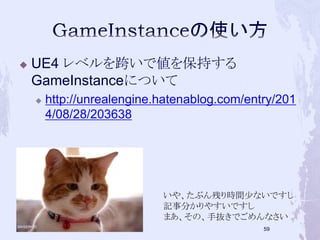

 UE4 レベルを跨いで値を保持する
GameInstanceについて
 http://unrealengine.hatenablog.com/entry/201
4/08/28/203638
いや、たぶん残り時間少ないですし
記事分かりやすいですし
まあ、その、手抜きでごめんなさい
58

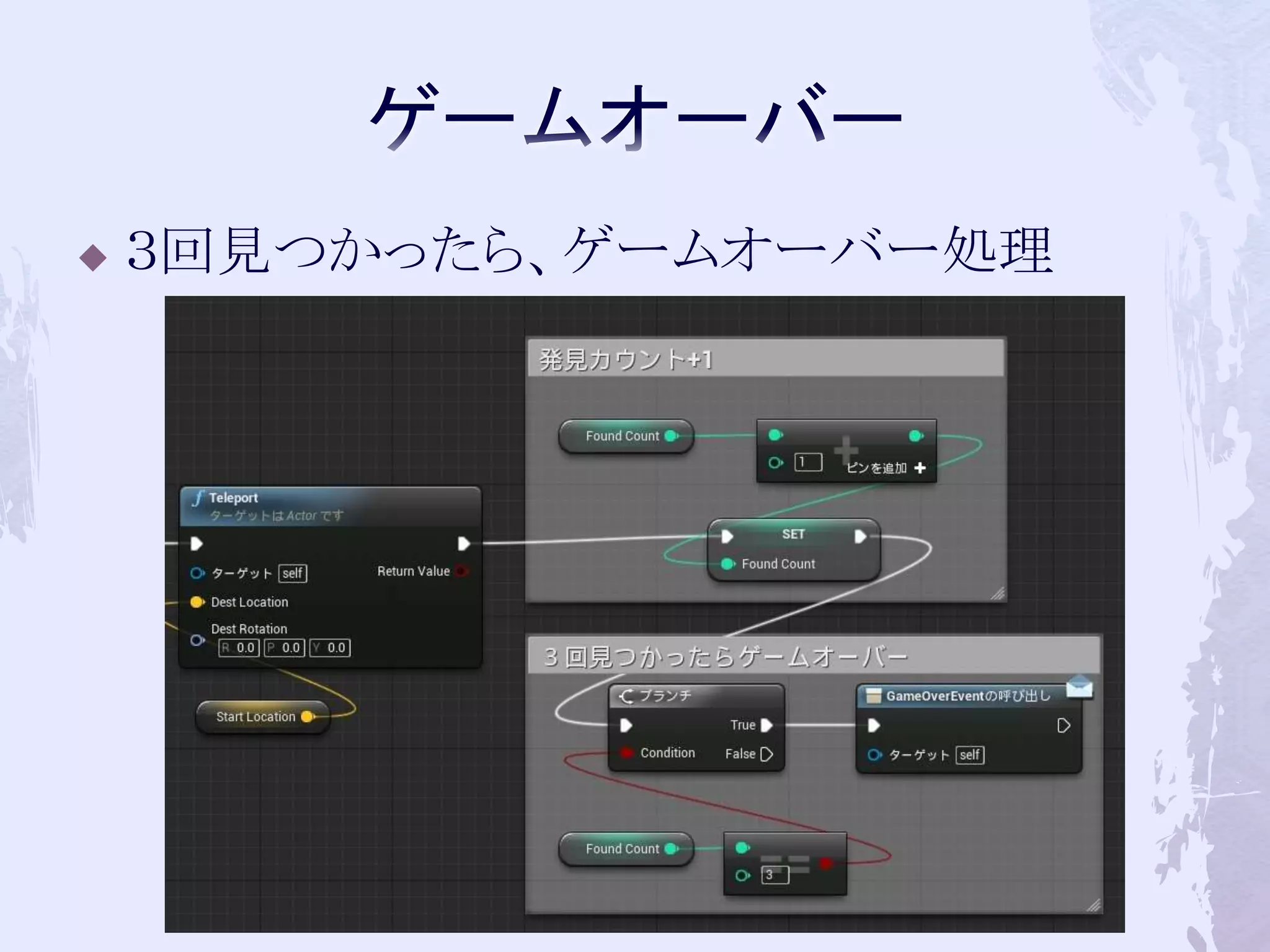

 ３回見つかったら、ゲームオーバー処理
59

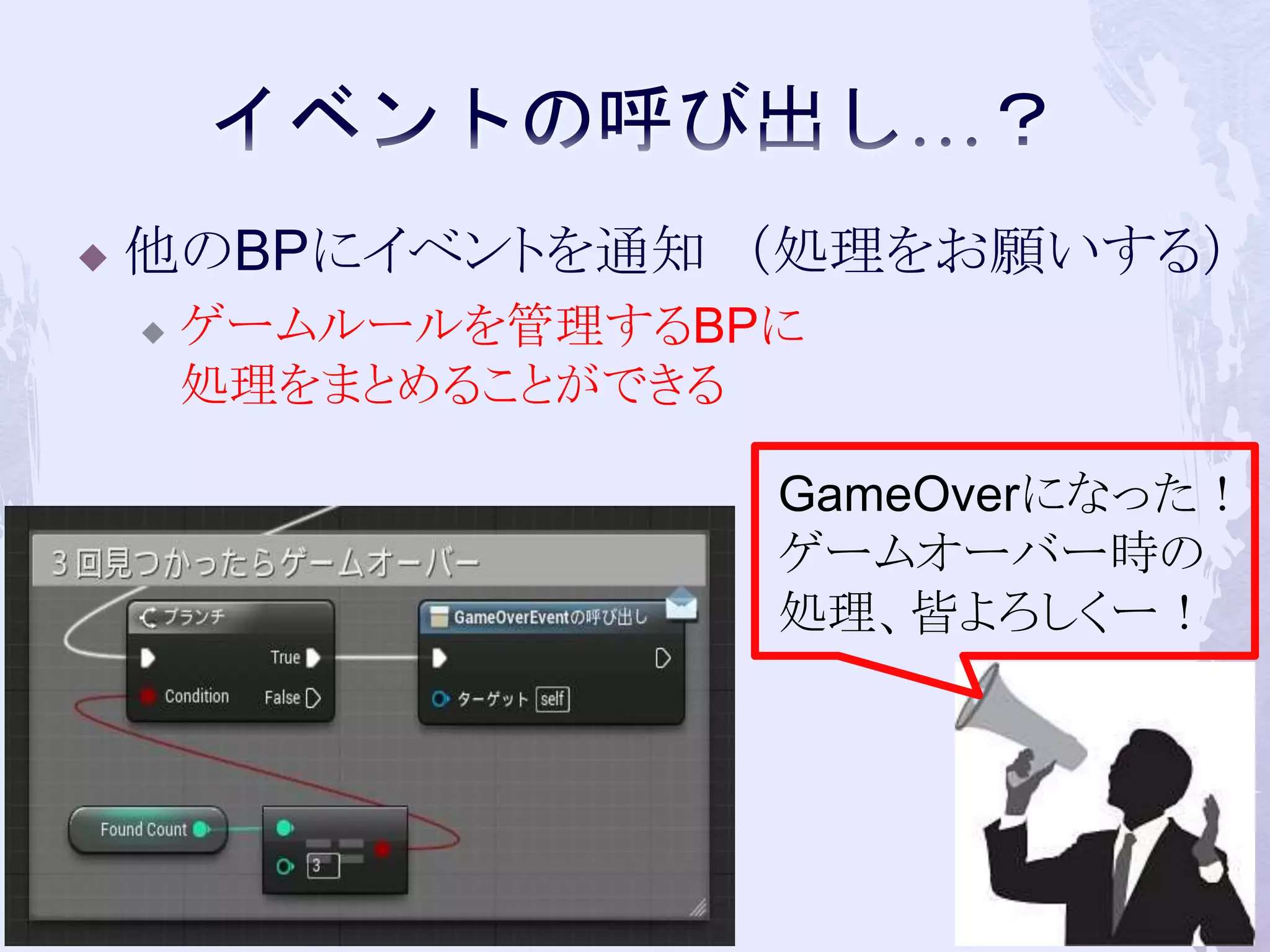

 他のBPにイベントを通知（処理をお願いする）
 ゲームルールを管理するBPに
処理をまとめることができる
GameOverになった！
ゲームオーバー時の
処理、皆よろしくー！
60

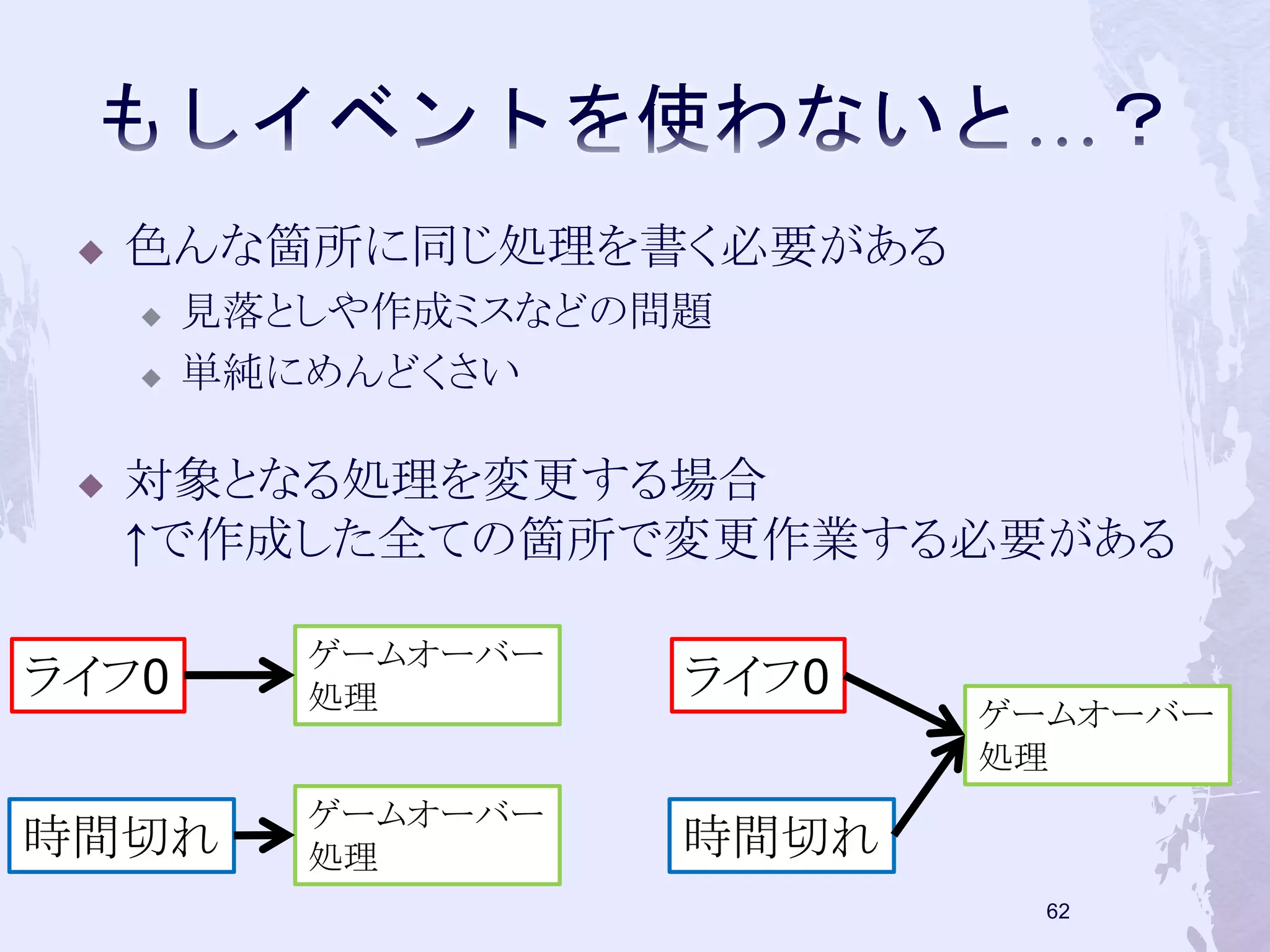

 色んな箇所に同じ処理を書く必要がある
 見落としや作成ミスなどの問題
 単純にめんどくさい
 対象となる処理を変更する場合
↑で作成した全ての箇所で変更作業する必要がある
61
ライフ0
時間切れ
ゲームオーバー
処理
処理
ライフ0
時間切れ
処理

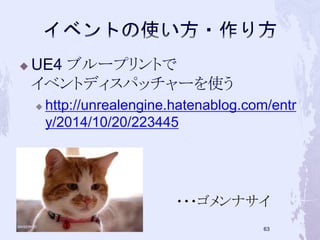

UE4 ブループリントで
イベントディスパッチャーを使う
 http://unrealengine.hatenablog.com/entr
y/2014/10/20/223445
・・・ゴメンナサイ
62

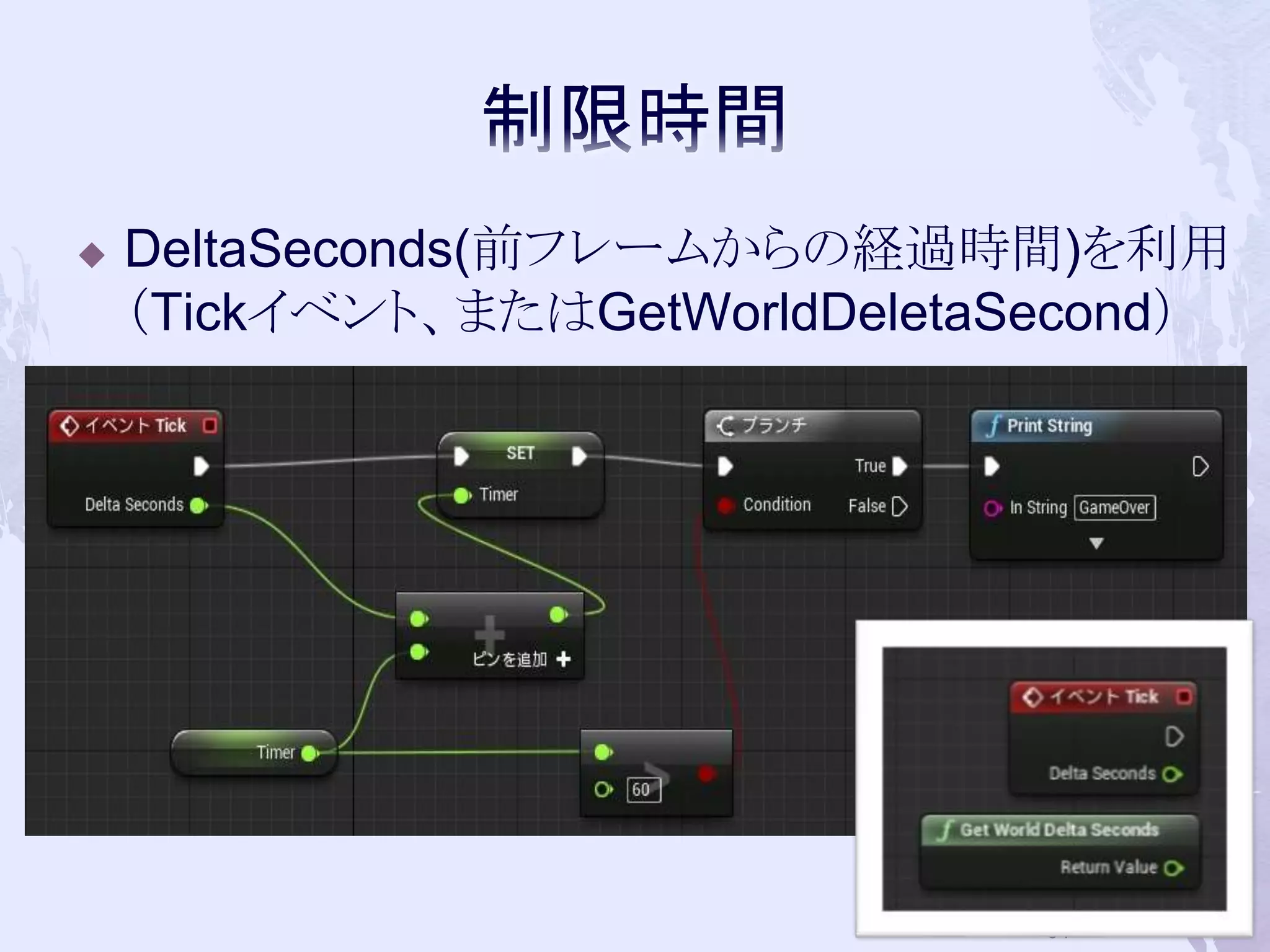

 DeltaSeconds(前フレームからの経過時間)を利用
（Tickイベント、またはGetWorldDeletaSecond）
63

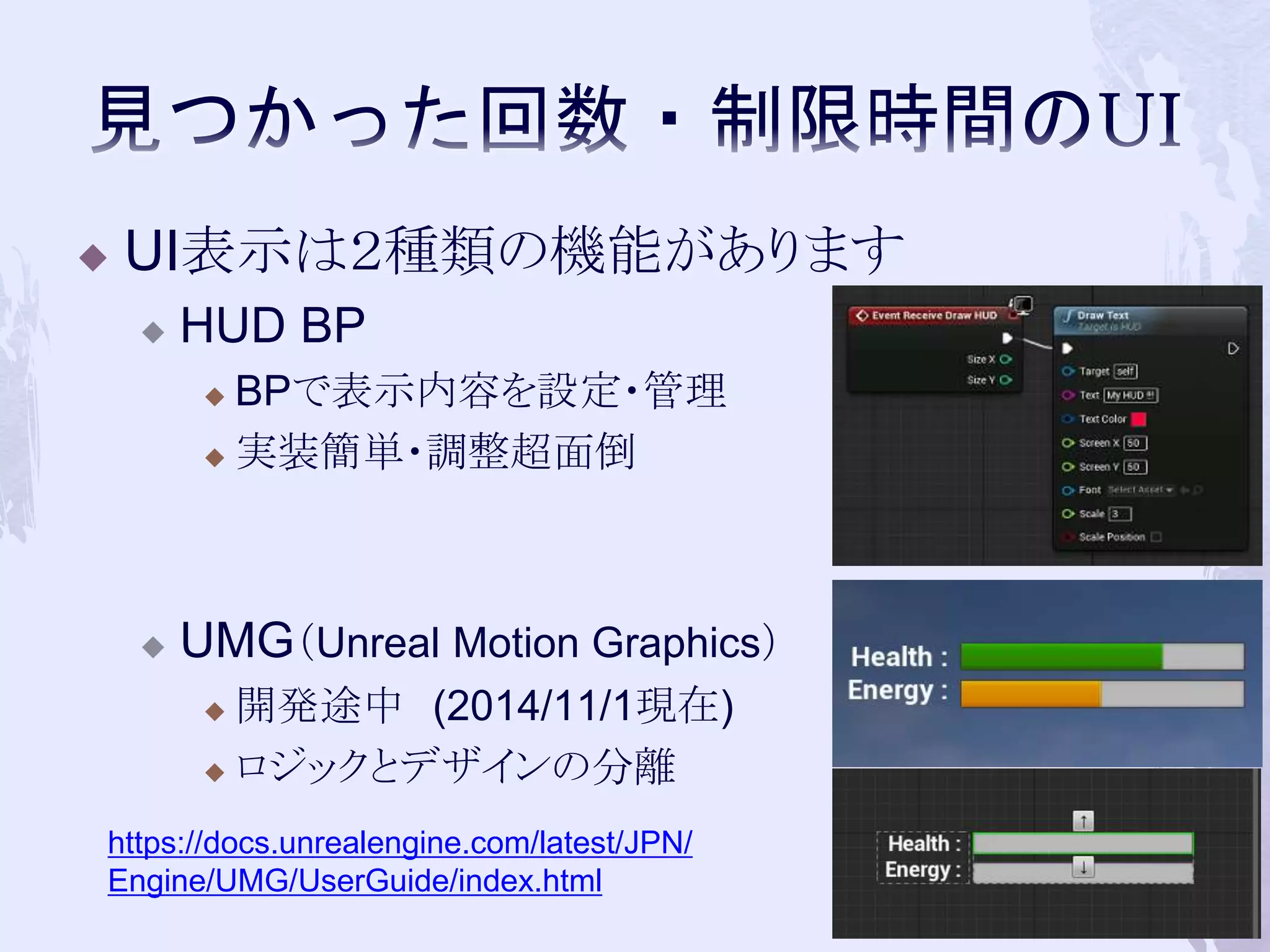

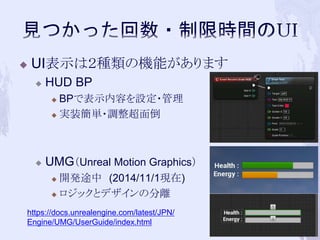

 UI表示は２種類の機能があります
 HUD BP
 BPで表示内容を設定・管理
 実装簡単・調整超面倒
 UMG（Unreal Motion Graphics）
 開発途中(2014/11/1現在)
 ロジックとデザインの分離
64
Engine/UMG/UserGuide/index.html

 [UE4] HUD入門
 http://historia.co.jp/archives/555
65
はい

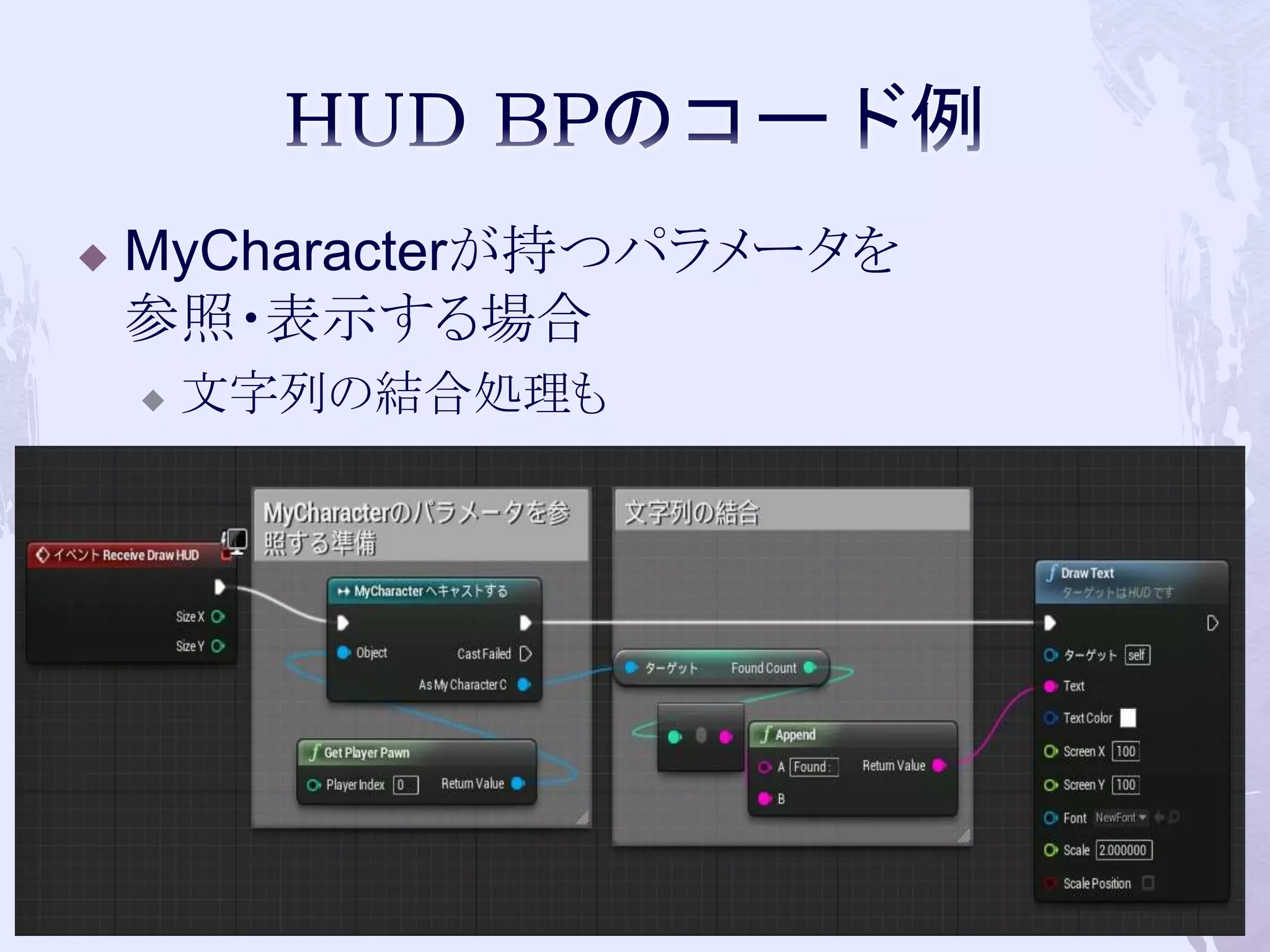

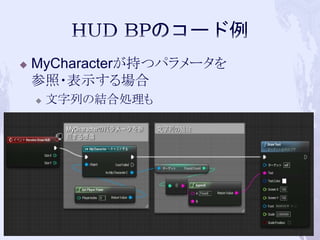

 MyCharacterが持つパラメータを
参照・表示する場合
 文字列の結合処理も
66

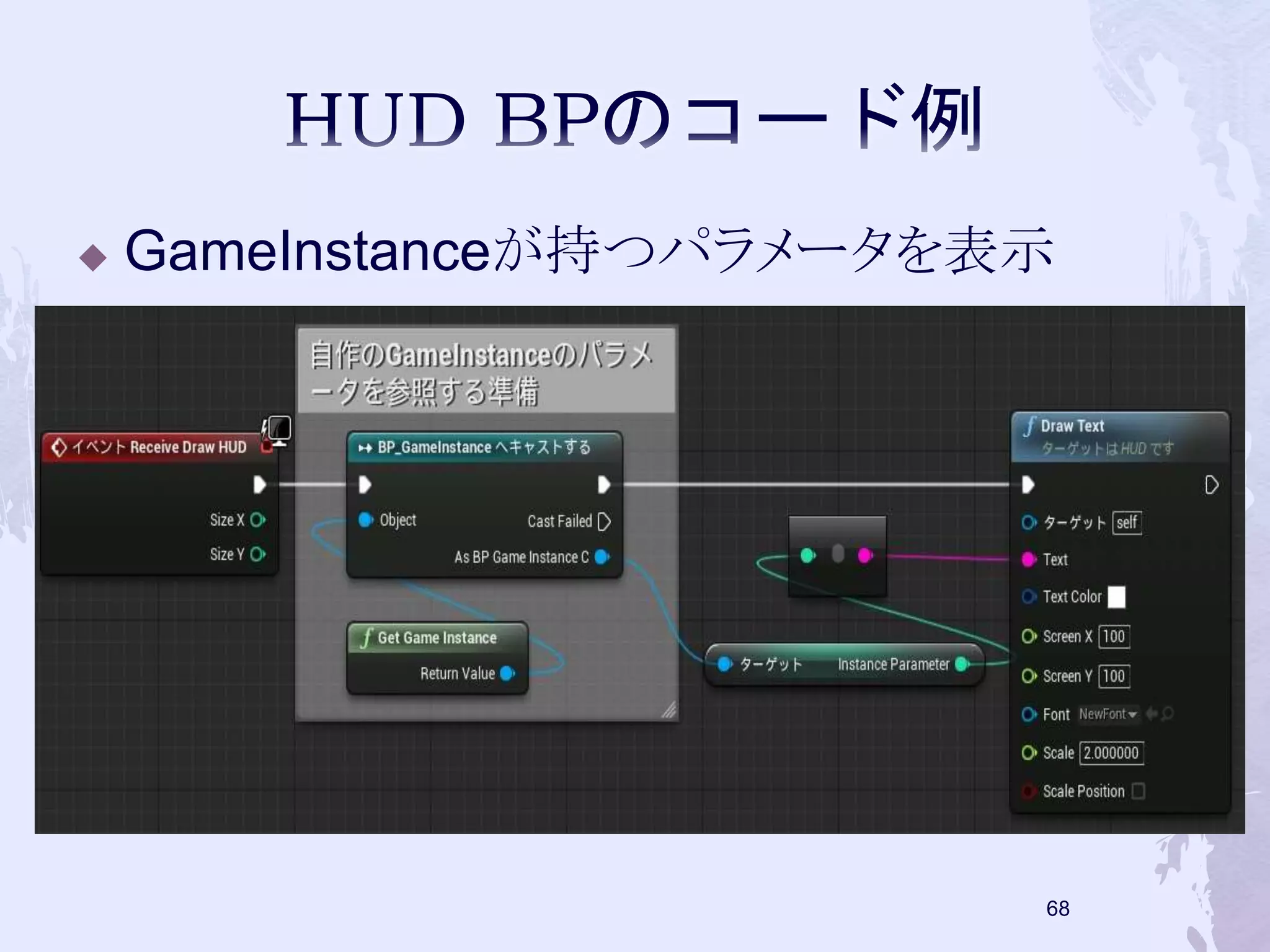

 GameInstanceが持つパラメータを表示
67

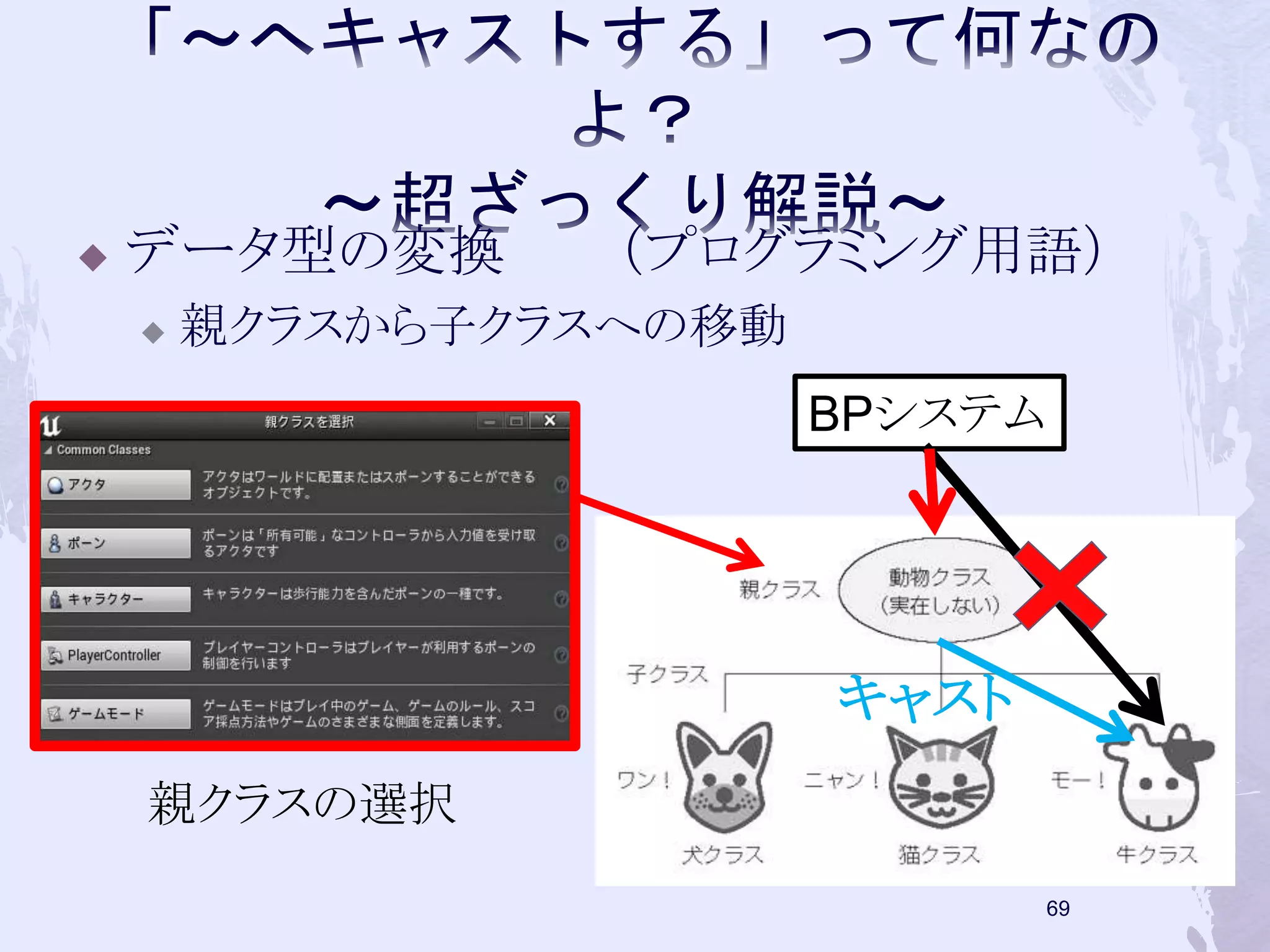

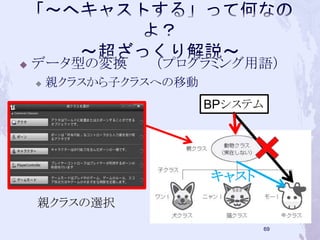

 データ型の変換（プログラミング用語）
 親クラスから子クラスへの移動
68
キャスト
親クラスの選択
BPシステム

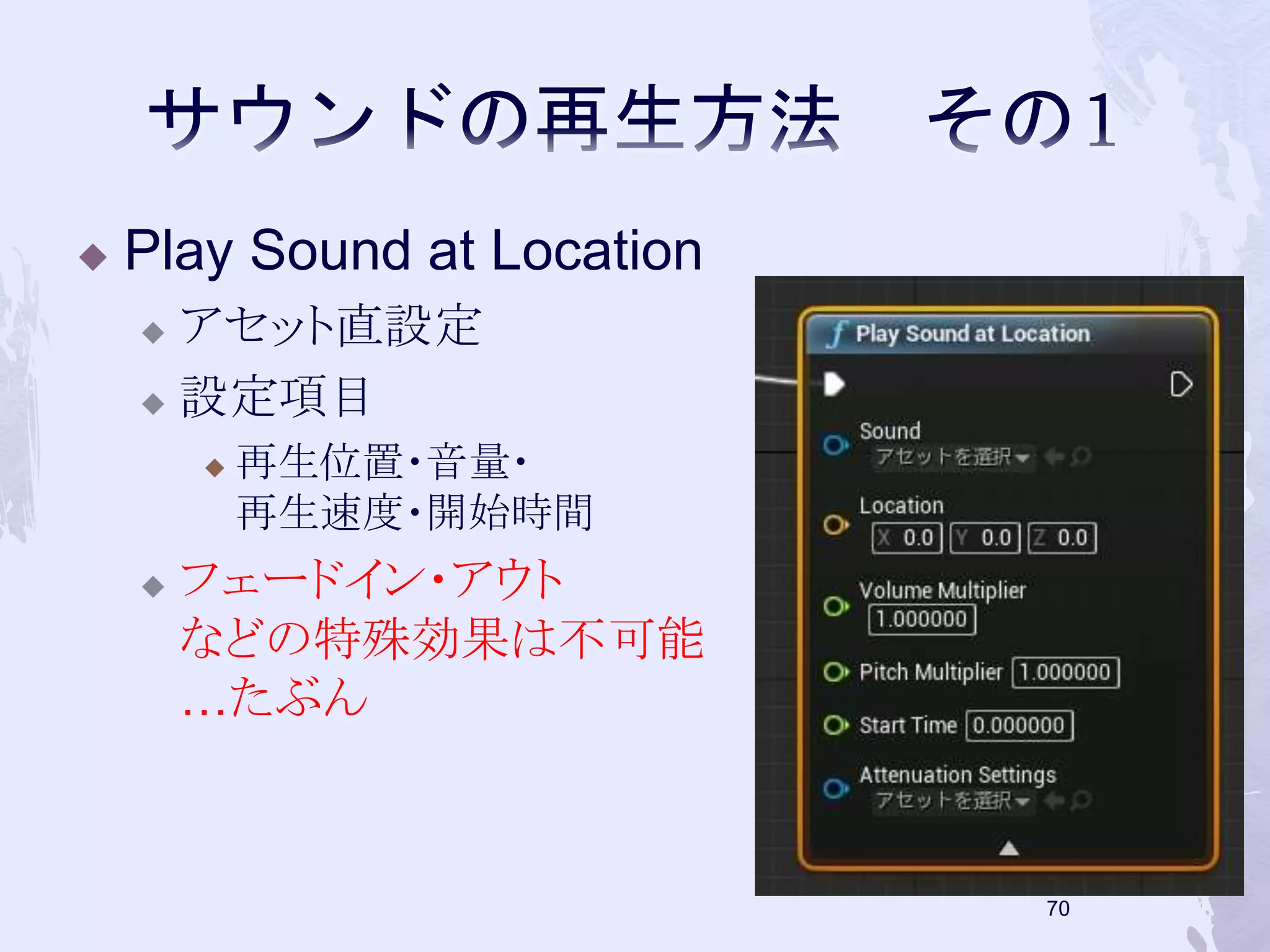

 Play Sound at Location
 アセット直設定
 設定項目
 再生位置・音量・
再生速度・開始時間
 フェードイン・アウト
などの特殊効果は不可能
…たぶん
69

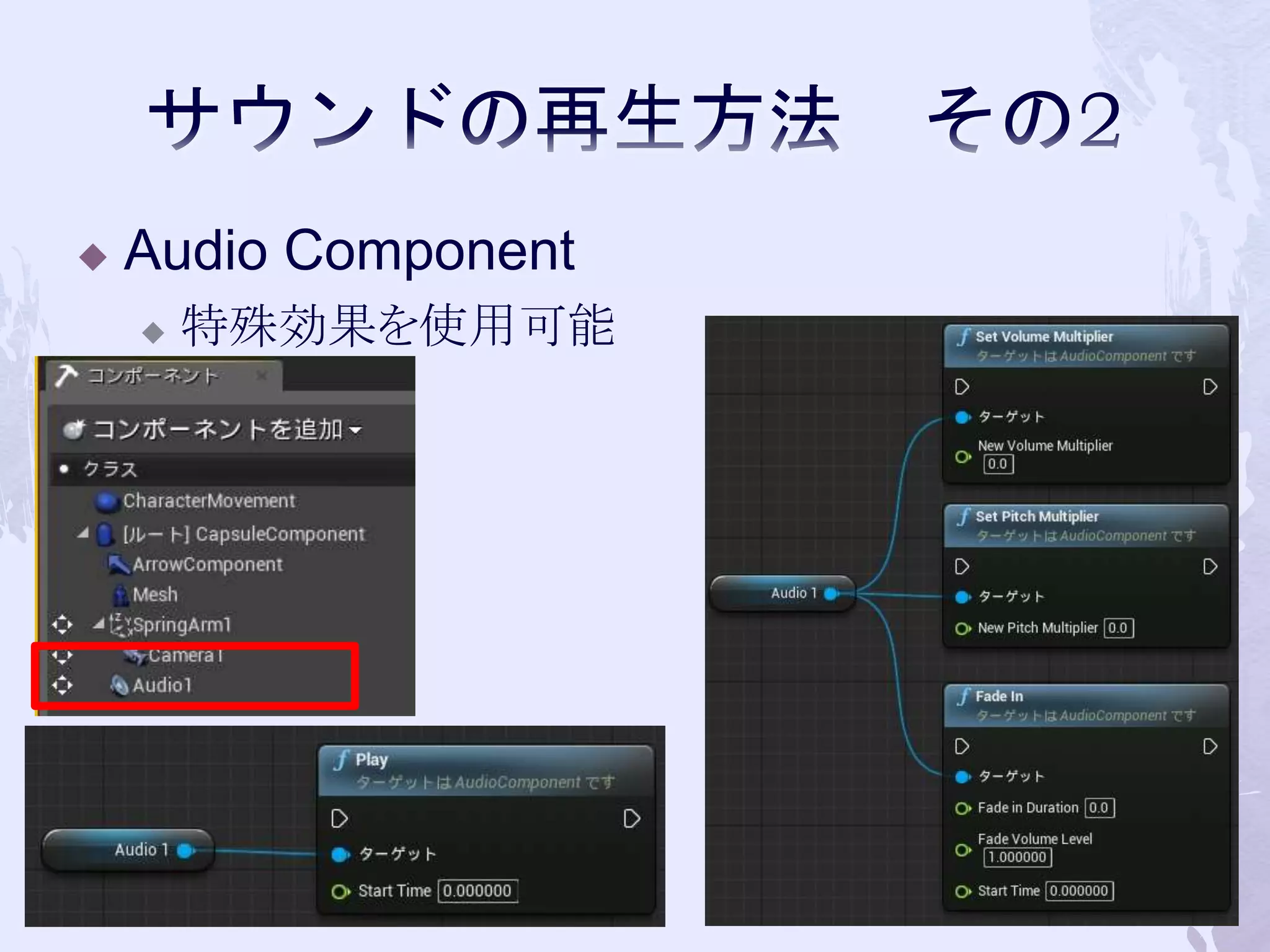

 Audio Component
 特殊効果を使用可能
70

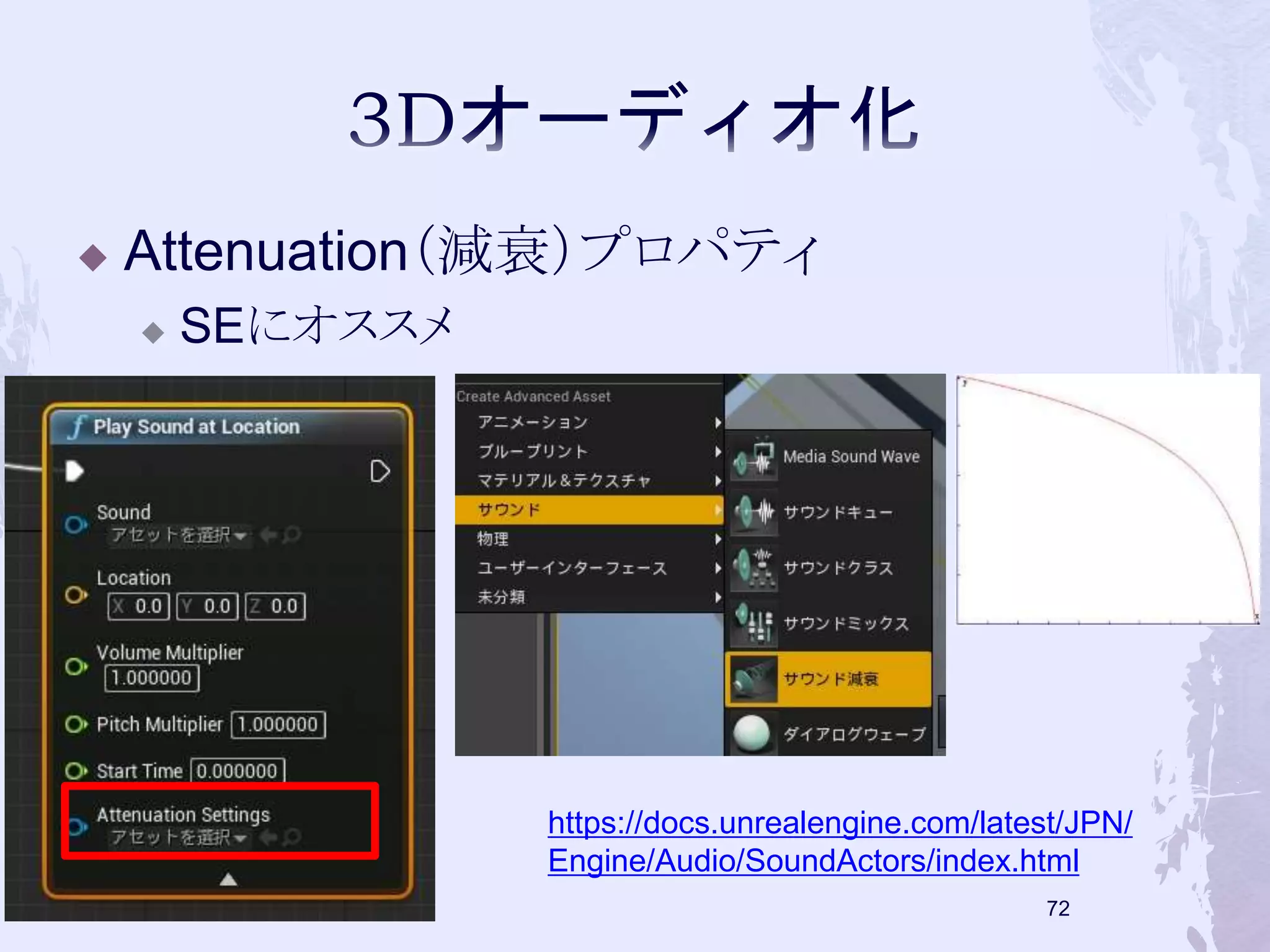

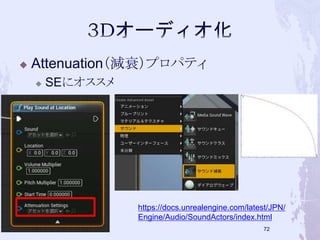

 Attenuation（減衰）プロパティ
 SEにオススメ
Engine/Audio/SoundActors/index.html
71

 いろいろ
72

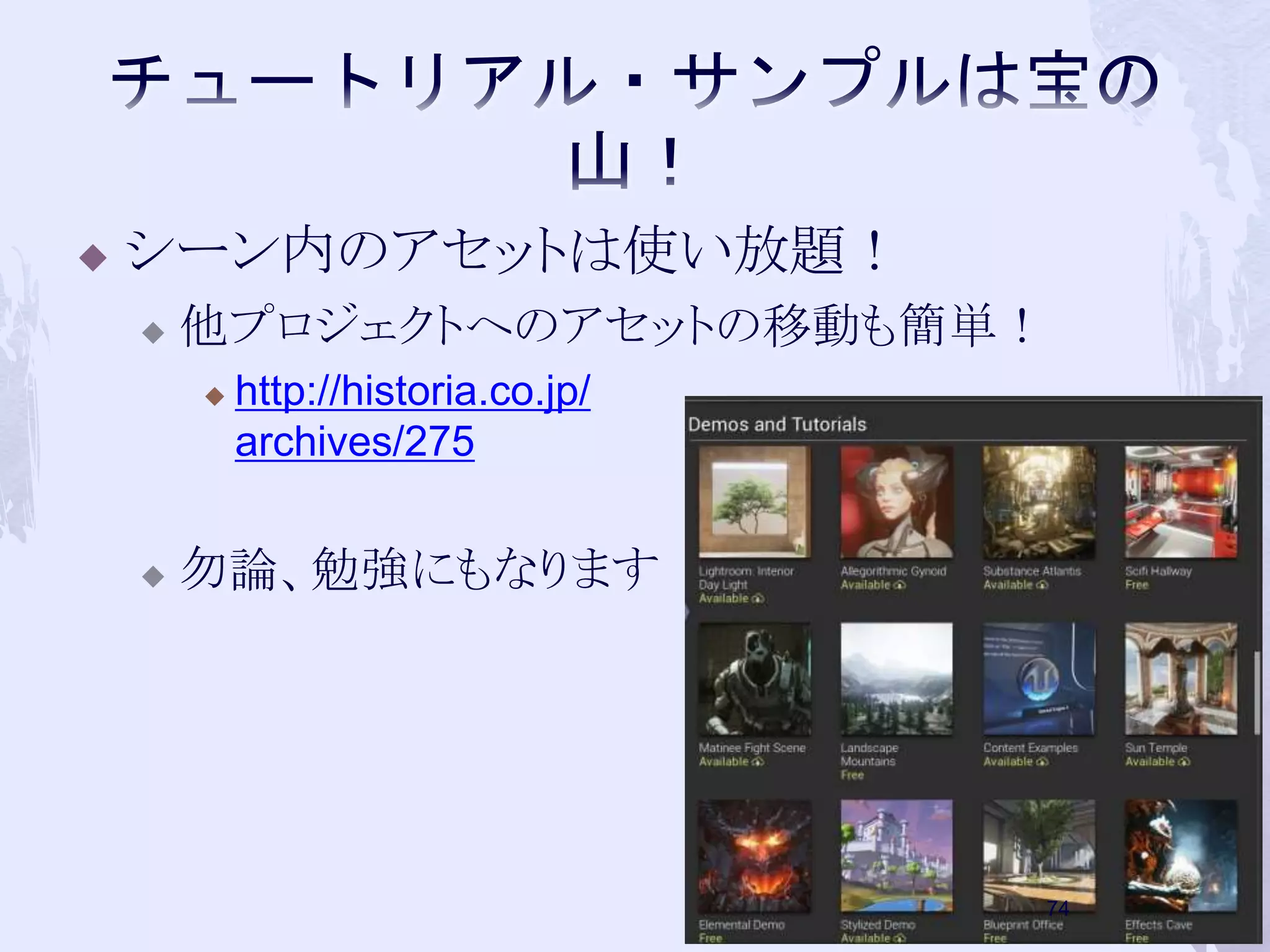

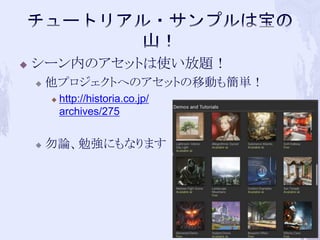

 シーン内のアセットは使い放題！
 他プロジェクトへのアセットの移動も簡単！
 http://historia.co.jp/
archives/275
 勿論、勉強にもなります
73

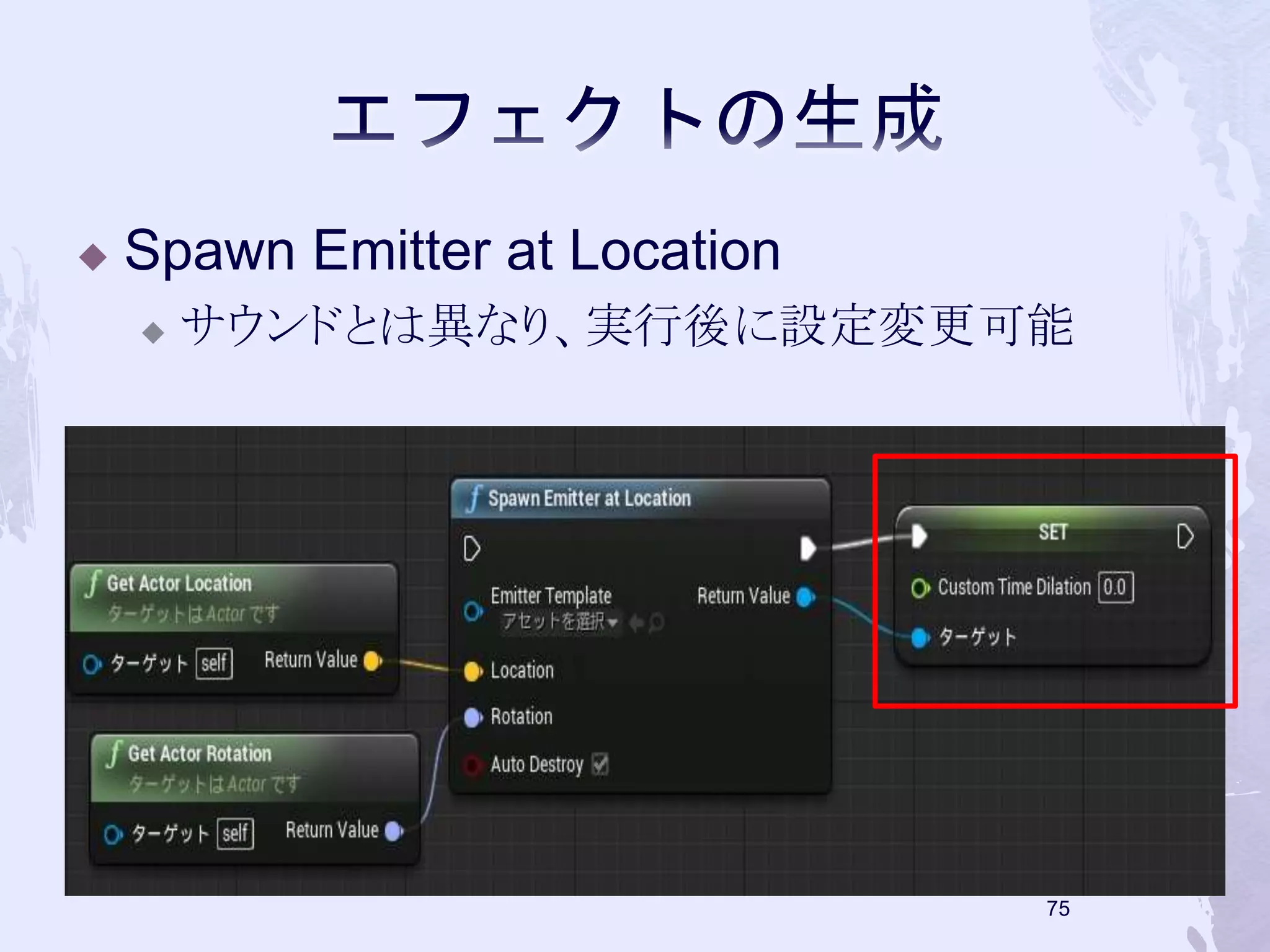

 Spawn Emitter at Location
 サウンドとは異なり、実行後に設定変更可能
74

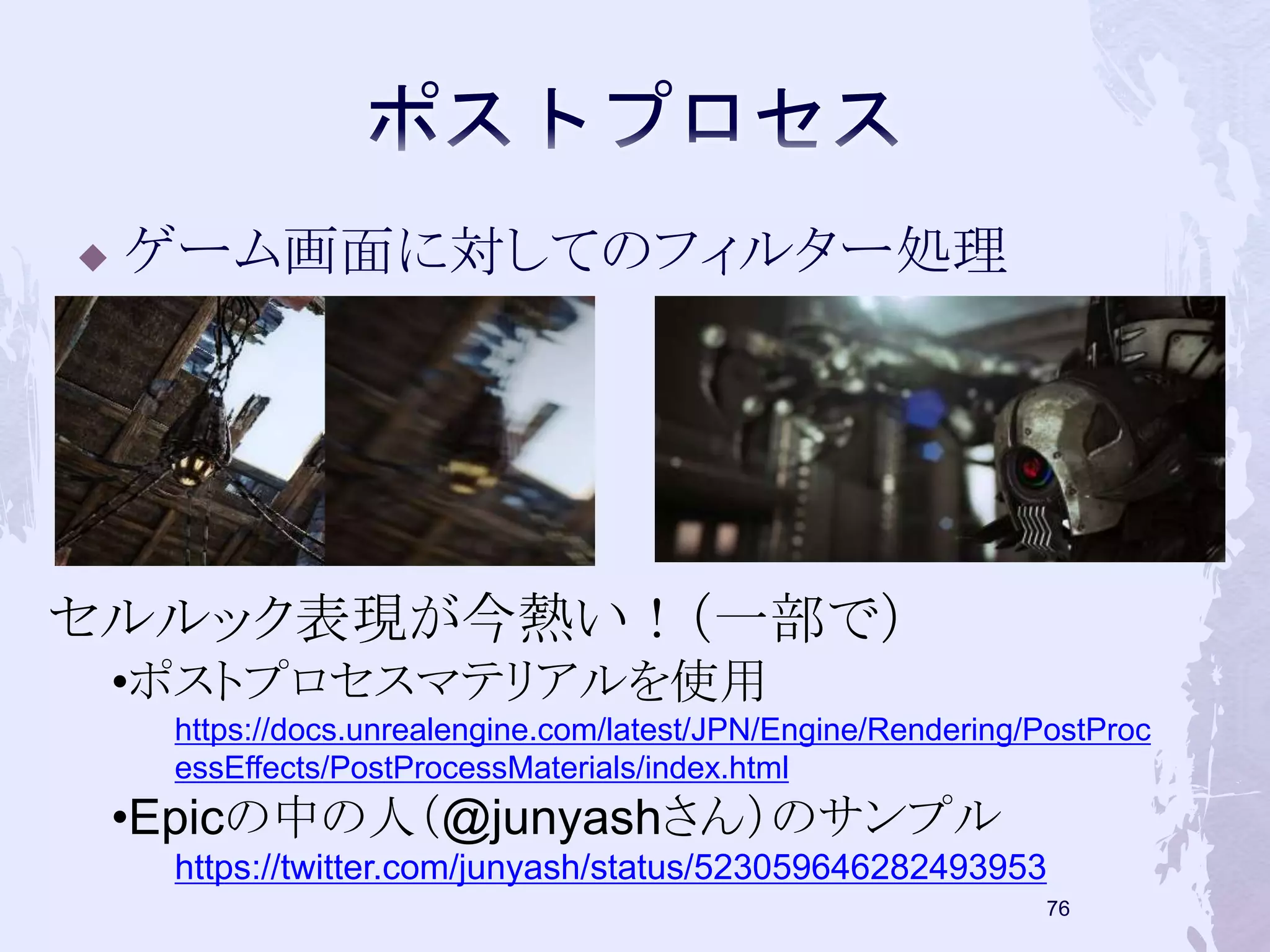

 ゲーム画面に対してのフィルター処理
75
セルルック表現が今熱い！（一部で）
•ポストプロセスマテリアルを使用
https://docs.unrealengine.com/latest/JPN/Engine/Rendering/PostProc
essEffects/PostProcessMaterials/index.html
•Epicの中の人（@junyashさん）のサンプル
https://twitter.com/junyash/status/523059646282493953

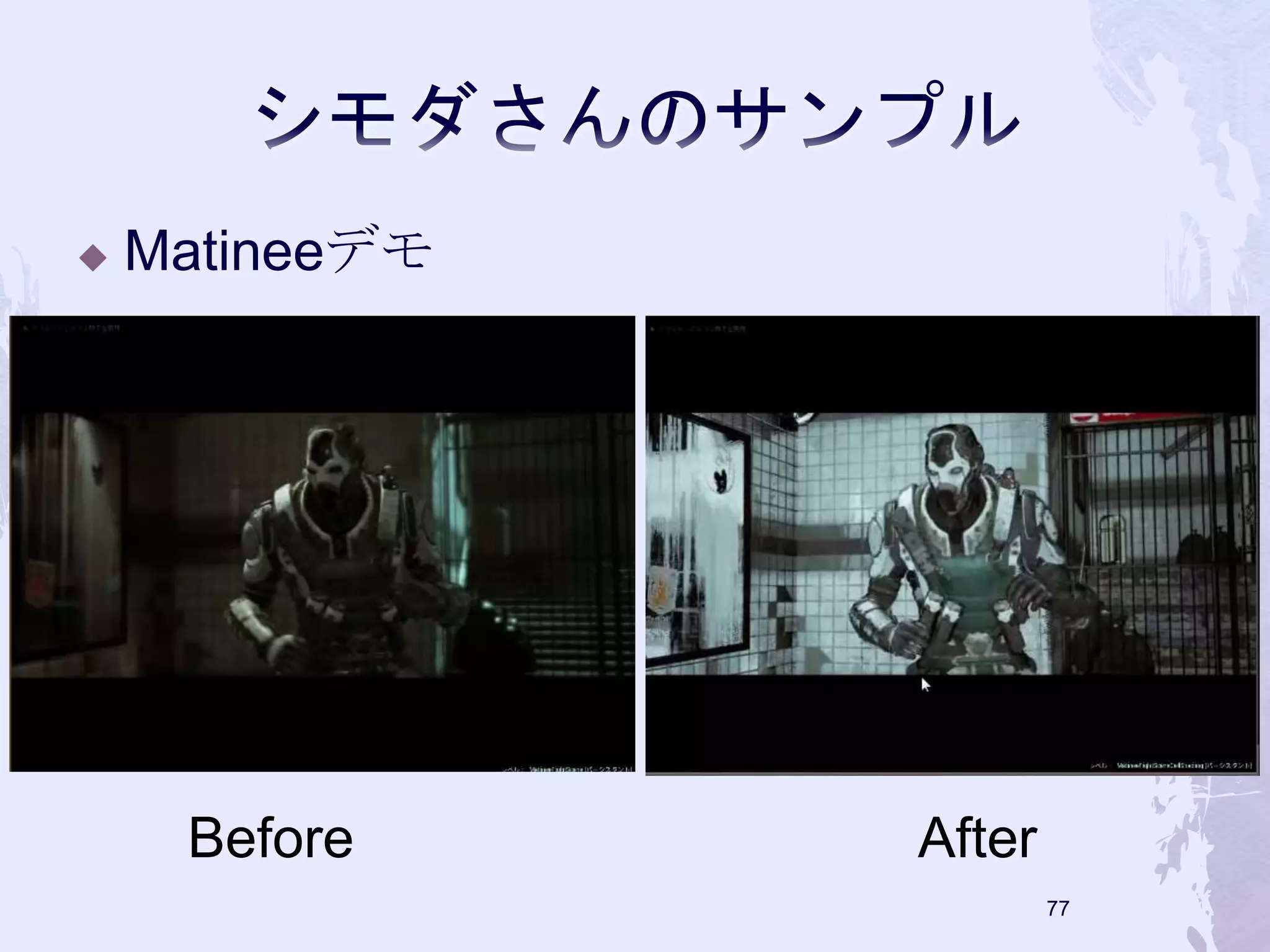

 Matineeデモ
76

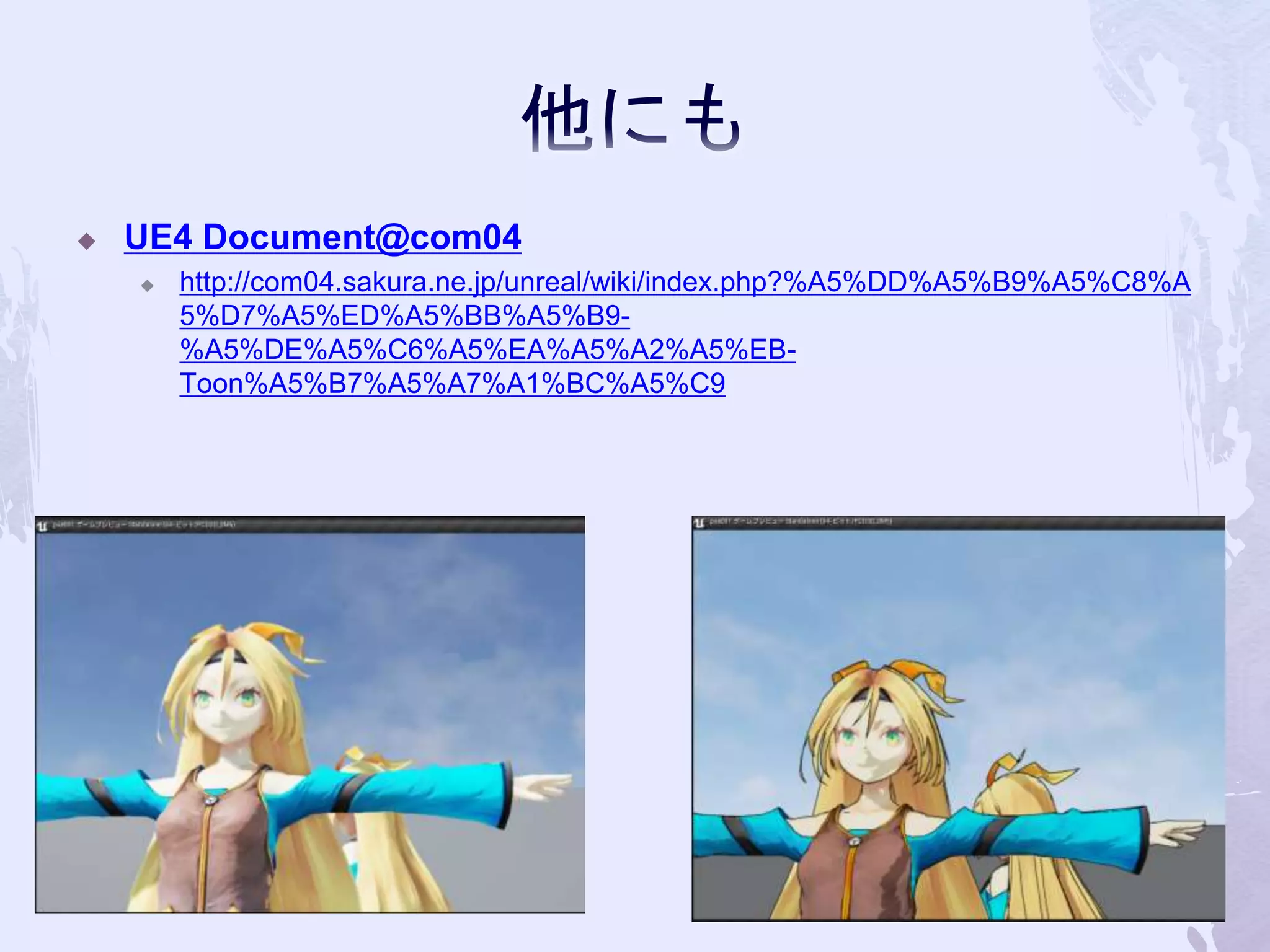

Before After

 UE4 Document@com04
 http://com04.sakura.ne.jp/unreal/wiki/index.php?%A5%DD%A5%B9%A5%C8%A
5%D7%A5%ED%A5%BB%A5%B9-
%A5%DE%A5%C6%A5%EA%A5%A2%A5%EB-Toon%
A5%B7%A5%A7%A1%BC%A5%C9
77

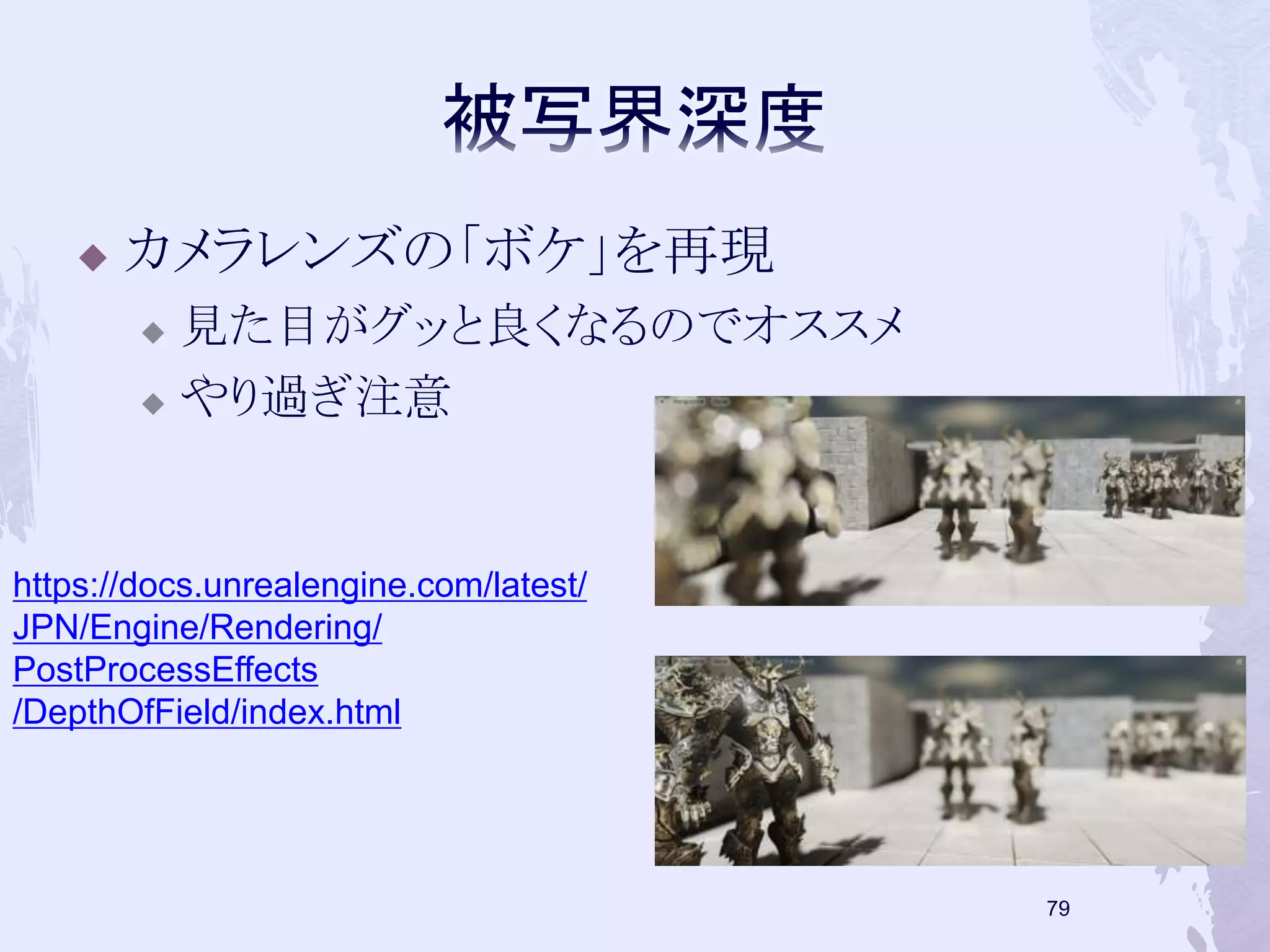

 カメラレンズの「ボケ」を再現
 見た目がグッと良くなるのでオススメ
 やり過ぎ注意
78
https://docs.unrealengine.com/latest/
JPN/Engine/Rendering/
PostProcessEffects
/DepthOfField/index.html

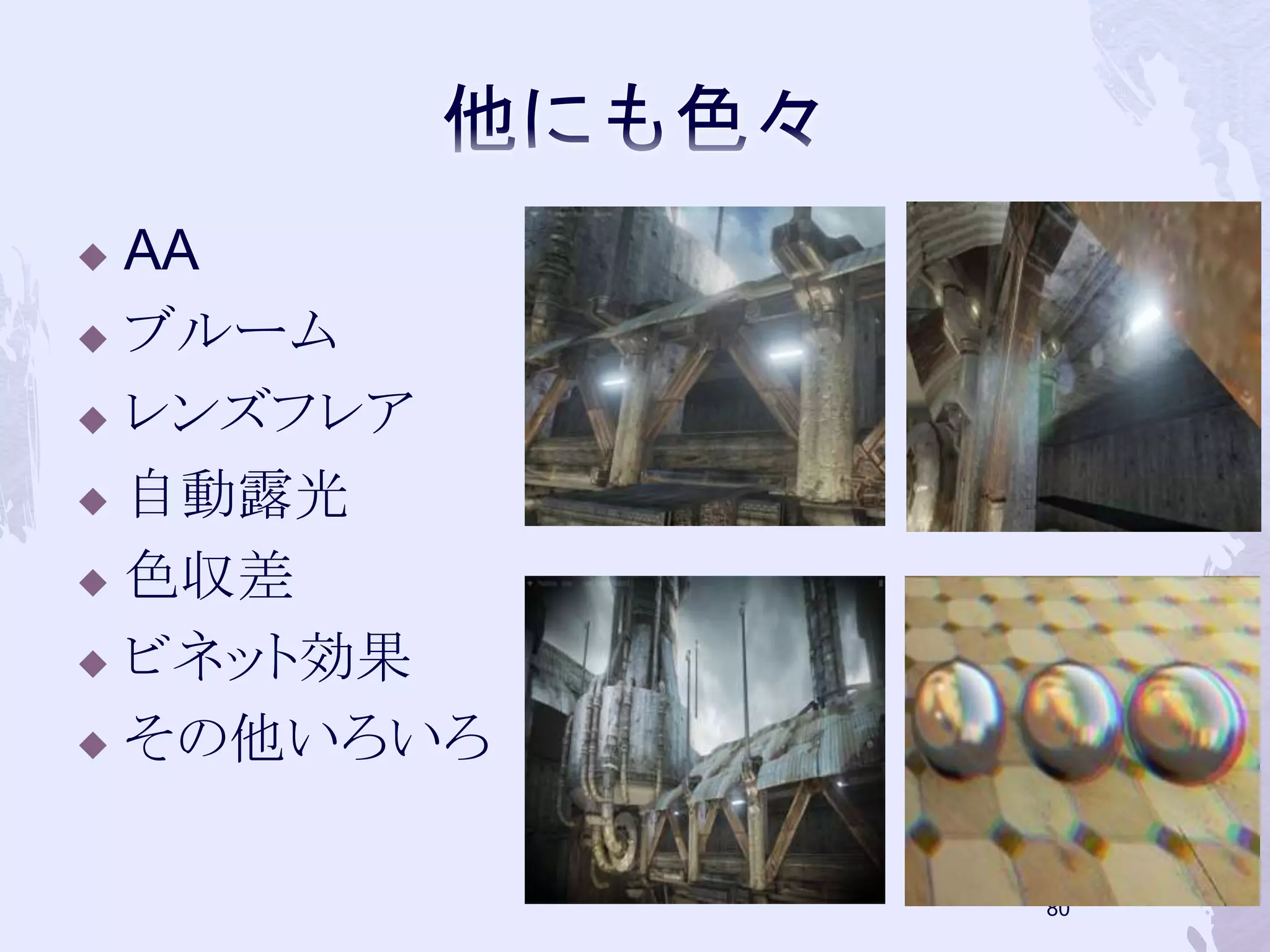

 AA
 ブルーム
 レンズフレア
 自動露光
 色収差
 ビネット効果
 その他いろいろ
79

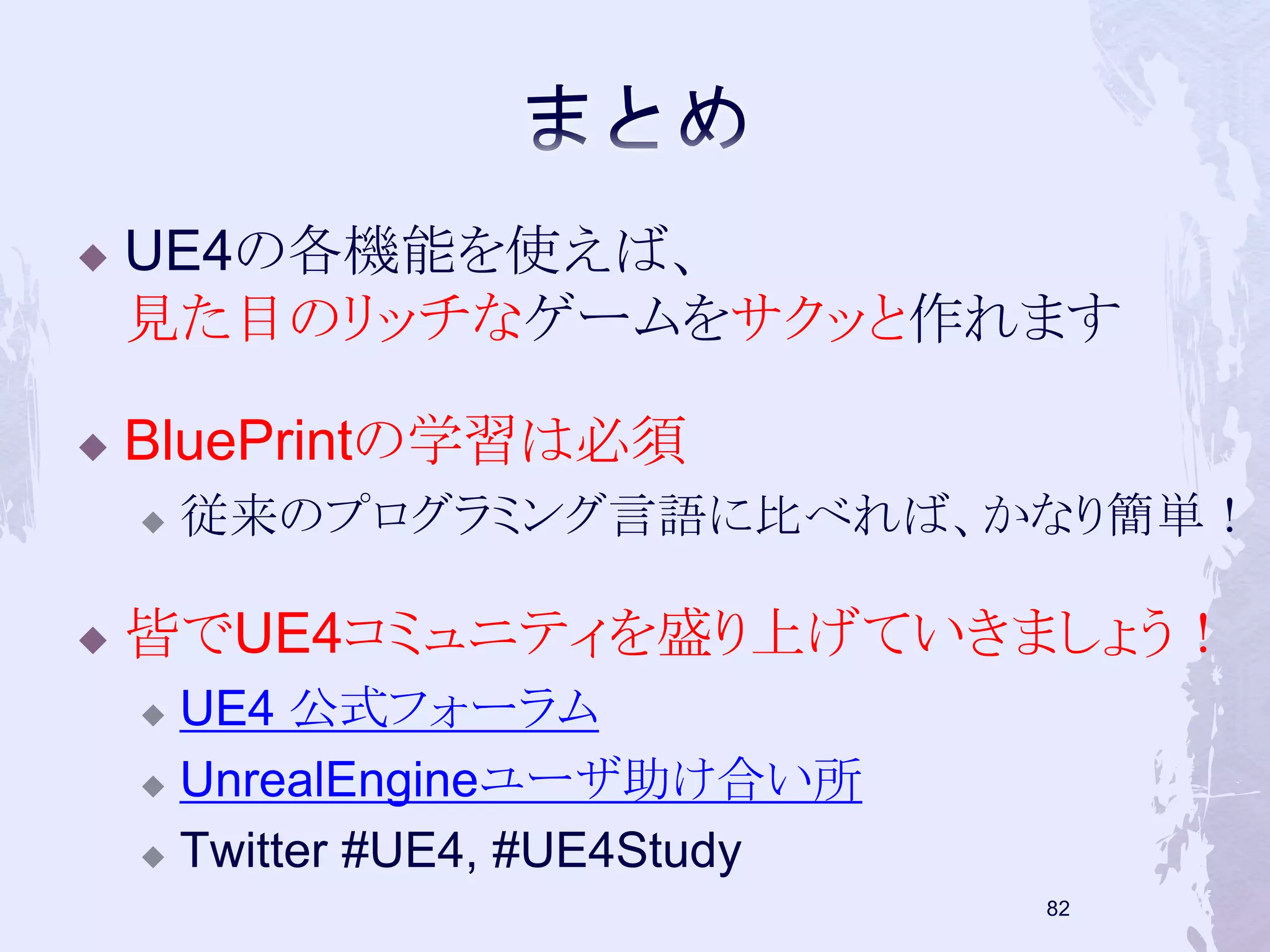

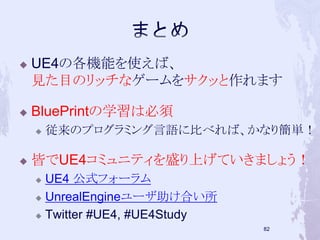

 UE4の各機能を使えば、
見た目のリッチなゲームをサクッと作れます
 BluePrintの学習は必須
 従来のプログラミング言語に比べれば、かなり簡単！
 皆でUE4コミュニティを盛り上げていきましょう！
 UE4 公式フォーラム
 UnrealEngineユーザ助け合い所
 Twitter #UE4, #UE4Study
81

ご清聴頂き
ありがとう
ございました！
82
