1. ASSALAMUALAIKUM Wr. Wb.
kelompok 1
Anggi Syahputra
Bustami
Iskandar
Unit 5 PMA, Semester III
http://angisuju.blogspot.com
@azul_ay
Anggi syahputra, fb

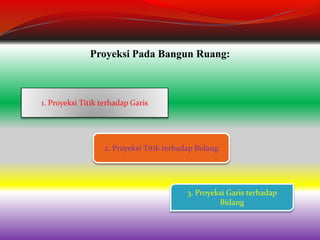

2. Proyeksi Pada Bangun Ruang:
1. Proyeksi Titik terhadap Garis
2. Proyeksi Titik terhadap Bidang
3. Proyeksi Garis terhadap
Bidang

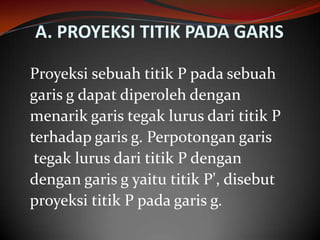

3. A. PROYEKSI TITIK PADA GARIS
Proyeksi sebuah titik P pada sebuah
garis g dapat diperoleh dengan
menarik garis tegak lurus dari titik P
terhadap garis g. Perpotongan garis
tegak lurus dari titik P dengan
dengan garis g yaitu titik P', disebut
proyeksi titik P pada garis g.

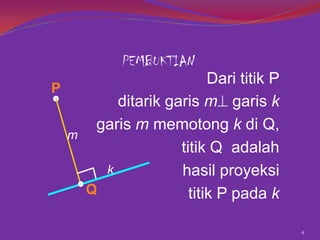

4. PEMBUKTIAN
P
m
Dari titik P
ditarik garis m garis k
garis m memotong k di Q,
titik Q adalah
k
hasil proyeksi
Q
titik P pada k
4

5. Proyeksi Titik pada Bidang
P
g
P’
Dari titik P
di luar bidang H
ditarik garis g H.
Garis g menembus
bidang H di titik P’.
Titik P’ adalah
proyeksi titik P
di bidang H
5

6. Proyeksi garis pada bidang
Proyeksi sebuah garis
A
B
A’
g
g’
ke sebuah bidang
dapat diperoleh
dengan memproyeksikan titik-titik yang
terletak pada garis itu
ke bidang.
B’
Jadi proyeksi garis g pada bidang H
adalah g’
6

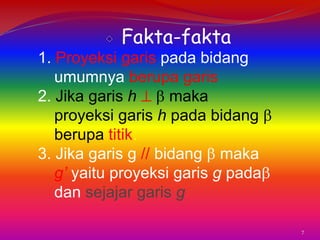

7. Fakta-fakta
1. Proyeksi garis pada bidang
umumnya berupa garis
2. Jika garis h
maka
proyeksi garis h pada bidang
berupa titik.
3. Jika garis g // bidang maka
g’ yaitu proyeksi garis g pada
dan sejajar garis g
7

8. H
G
E
F
D
A
T
C
B
Contoh
Proyeksi Titik
pada Garis
Diketahui
kubus ABCD.EFGH
Tentukan proyeksi
titik A pada garis
a. BC b.BD
c. ET
(T perpotongan
AC dan BD).
8

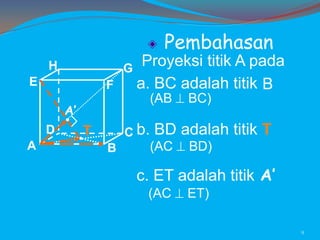

9. Pembahasan
H
G
E
F
(AB
A’
D
A
Proyeksi titik A pada
a. BC adalah titik B
C b.
T
B
BC)
BD adalah titik T
(AC
BD)
c. ET adalah titik A’
(AC
ET)
9

10. Contoh Proyeksi
Titik pada Bidang
H
E
G
F
D
A
C
B
Diketahui kubus
ABCD.EFGH
a. Proyeksi titik E
pada bidang ABCD
adalah….
b. Proyeksi titik C
pada bidang BDG
adalah….
10

11. Pembahasan
G a.
H
E
F
P
(EA
D
A
Proyeksi titik E
pada bidang ABCD
adalah A
C b.
B
ABCD)
Proyeksi titik C
pada bidang BDG
adalah P
CE BDG
11

12. H
E
G
F
D
A
C
B
Contoh 1
Proyeksi Garis
terhadap Bidang
Diketahui kubus
ABCD.EFGH
a. Proyeksi garis EF
pada bidang ABCD
adalah….
b. Jika panjang rusuk kubus 6 cm,
Panjang proyeksi garis CG
pada bidang BDG adalah….
12

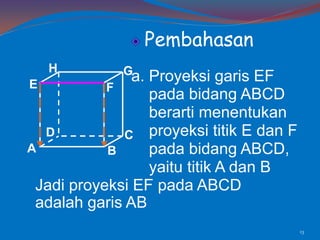

13. Pembahasan
H
Ga.
Proyeksi garis EF
E
F
pada bidang ABCD
berarti menentukan
D
C proyeksi titik E dan F
A
pada bidang ABCD,
B
yaitu titik A dan B
Jadi proyeksi EF pada ABCD
adalah garis AB
13

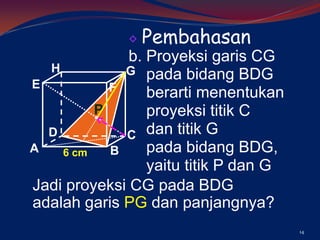

14. Pembahasan
b. Proyeksi garis CG
H
G pada bidang BDG
E
F
berarti menentukan
P
proyeksi titik C
D
C dan titik G
pada bidang BDG,
A
B
6 cm
yaitu titik P dan G
Jadi proyeksi CG pada BDG
adalah garis PG dan panjangnya?
14

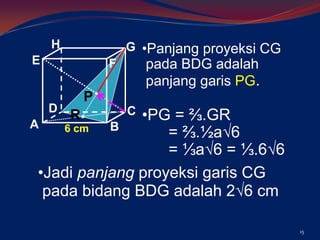

15. H
G •Panjang proyeksi CG
E
pada BDG adalah
panjang garis PG.
F
D
P
•PG = ⅔.GR
A
B
6 cm
= ⅔.½a√6
= ⅓a√6 = ⅓.6√6
•Jadi panjang proyeksi garis CG
pada bidang BDG adalah 2√6 cm
R
C
15

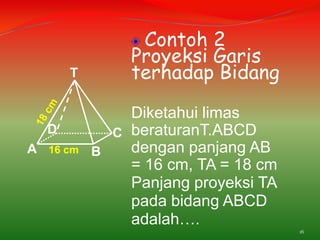

16. T
D
A
16 cm
Contoh 2
Proyeksi Garis
terhadap Bidang
Diketahui limas
C beraturanT.ABCD
dengan panjang AB
B
= 16 cm, TA = 18 cm
Panjang proyeksi TA
pada bidang ABCD
adalah….
16

17. Pembahasan
Proyeksi TA
T
pada bidang ABCD
adalah AT’.
Panjang AT’= ½AC
D
C
= ½.16√2
T’
A 16 cm B
= 8√2
Jadi panjang proyeksi TA pada
bidang ABCD adalah 8√2 cm
17

18. Semoga bahan pembelajaran tadi dapat
bermanfaat bagi kita semua
Amin
